Замена замка зажигания и контактной группы на ваз 2108, ваз 2109, ваз 21099

Признаки неисправности

Какие же симптомы имеет вышедший из строя замок зажигания? Начнем с того, что его неисправность может носить как механический, так и электрический характер. В первом случае это:

заклинивание замка в одном из положений;
невозможность разблокировать рулевой вал;
включение зажигания «неродным» ключом или другим предметом.

При неисправности замка, носящей электрический характер, вы можете заметить следующие признаки:

сигнальные лампы на панели приборов не загораются или загораются и периодически гаснут;
стартер не запускается;

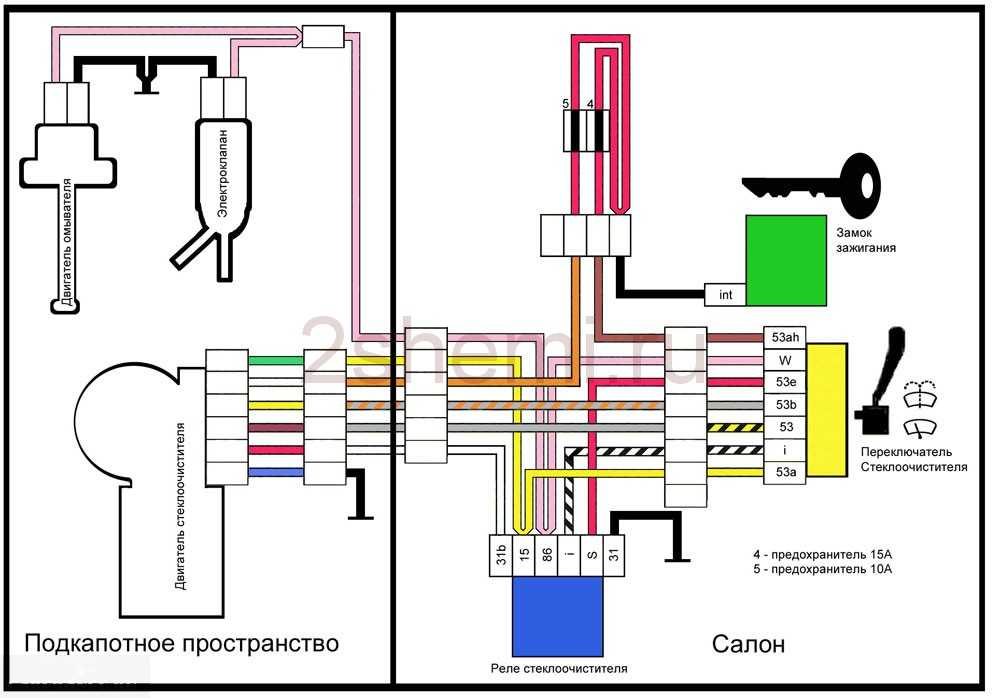

не работают некоторые или все электроприборы, цепь которых запитывается через замок зажигания (прикуриватель, фары, омыватель, дворники и др.).

Устройство панели управления

К основным обозначениям относят уровень топлива, спидометр, тахометр, датчики для охлаждения жидкости. Датчик температуры обозначен в виде стрелки в левой части панели.

Если стрелка датчика находится в зоне от 105 до 130 градусов, следует срочно остановить автомобиль и подождать, пока не остынет двигатель, иначе мотор просто закипит. Тахометр представлен в виде стрелочной шкалы на щите прибора.

Обороты двигателя от 2 до 5,5 тысяч в минуту считаются нормой. Если стрелка попала в красную зону, то расход топлива может резко увеличиться, при этом нагрузка на детали двигателя станет больше. На панели обязательным должно быть наличие спидометра.

С его помощью водитель управляет скоростью, от чего напрямую зависит безопасность на дороге

Спидометр является важной деталью и должен показывать четкие данные

Датчик расположен в виде стрелки, который показывает уровень топлива в баке автомобиля и находится, как правило, справа на приборе. Хотя точных данных о бензине он не измерит, но приблизительный остаток топлива вы можете узнать в любое время.

Устройство панели достаточно простое, и в то же время с высокой информативностью, снять ее не сложно.

При помощи панели можно получить множество полезной информации, а именно: – безопасно ли состояние ВАЗа на момент движения – какова скорость движения, обороты, наличие бензина – в каком состоянии находятся запасные части автомобиля – иная информация, дата и время.

При помощи датчиков и измерителей водитель в курсе всей информации о своей машине. Приборка ВАЗа – пластиковая, что придает ей эстетичный вид, она совершенно не скрипит в отличие от той же девятки.

Устройство простое, доступно для самостоятельного разбора и сбора.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

https://youtube.com/watch?v=Z5cUQhKBZm0

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
Отсоедините все провода и выводы, идущие на катушку и от нее.
Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
Запишите данные.
Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
Отметьте получившиеся результаты.
Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Загрузка …

Замена замка зажигания своими руками

Что касается инструмента, то нам понадобится следующий:

головка торцевая на 10
вороток или трещоточная рукоятка

Но прежде чем приступать к этой задаче, сначала необходимо снять кожух рулевой колонки. После этого головкой откручиваем два болтика крепления, которые стягивают хомут замка зажигания:

И потом разъединить две части хомута, чтобы они вышли из зацепления друг с другом, как это наглядно видно на фото:

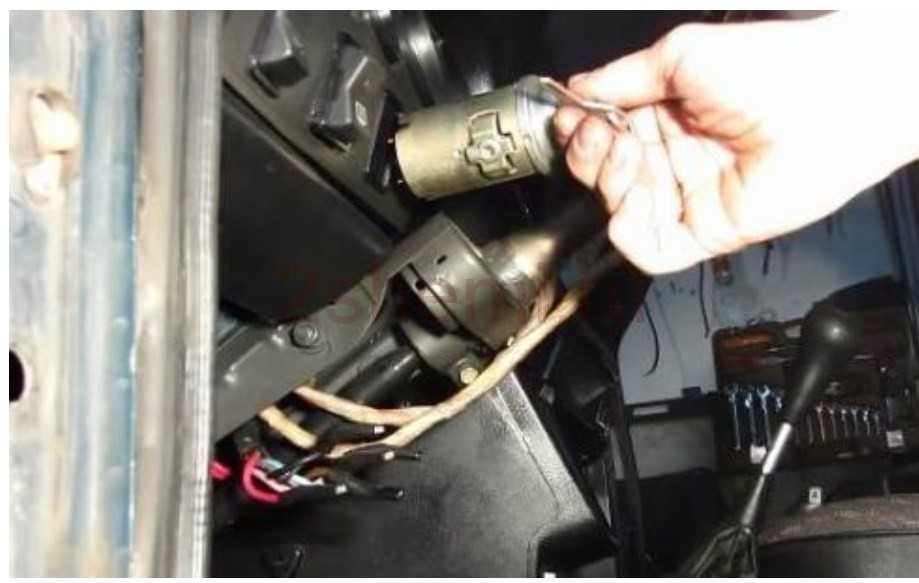

И теперь можно снять замок с рулевой колонки, опустив его вниз:

И остается отключить еще один штекер, который с большим разъемом, и для этого придется просунуть руку немного под панель, чтобы до него добраться:

В результате получаем следующую картину:

Как видите, замок зажигания на автомобилях ВАЗ 2109-2108 снимается не так уж сложно, а установка особо ничем не отличается, только происходит в обратном порядке.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

Визуальный;
Диагностический.

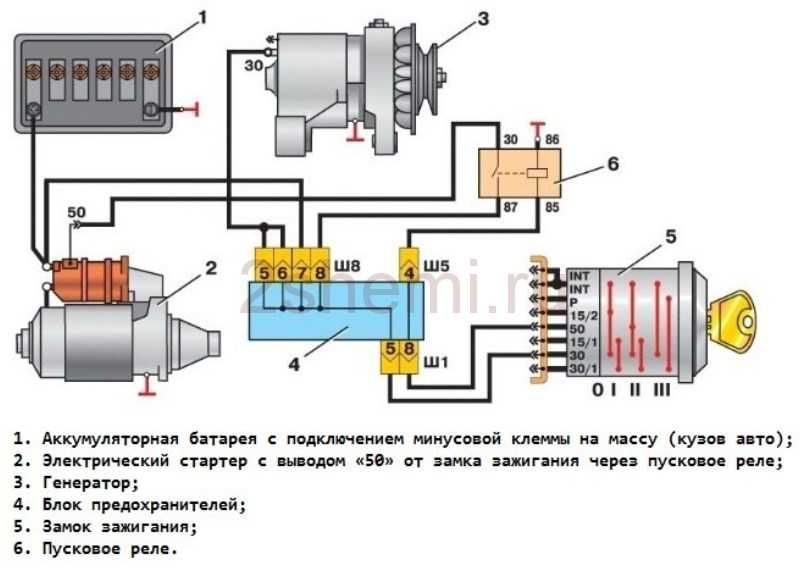

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
Переключите вам мультиметр на омметр;
На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
Подключите к ним щупы мультиметра;
Поверните ключ в положение «Зажигание»;
На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
Поверните ключ во второе положение — Запуск двигателя;
Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
Контакт 2 на обеих кнопках соединен с питанием.
Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
Контакт 4 в обоих случаях идет к выключателю габаритов.
Контакт 5 во всех случаях является массой.
Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Неисправность системы зажигания ваз 2109

Проверка системы зажигания.

Неисправности системы зажигания ваз 2109 определяется по наличию искрового разряда на высоковольтных проводах и свечах зажигания. Для проверки искрового разряда в целях безопасности и наглядности лучше применить разрядник. С его помощью можно отрегулировать зазор искрового промежутка, что нельзя сделать на свече. Система зажигания считается исправной, если искра пробивает расстояние в 10 мм. и имеет синий цвет.

Первым делом проверяется искра на центральном проводе. При наличии проводится проверка на двух любых свечных проводах. Если искра есть только на одном проводе, то причина в провороте бегунка и его необходимо сменить. Если нет искры ни на одном свечном проводе, то причина в пробое или провороте бегунка трамблёра. Для проверки снимите крышку трамблёра и бегунок. Во втулке бегунка, которой он насаживается на вал, проверьте целостность прилива, который входит в прорезь вала и не даёт проворачиваться бегунку на валу. При исправности посадите бегунок на место, извлеките центральный провод из гнезда крышки, удерживая его пассатижами на расстоянии 2 — 5 мм от бегунка проверните двигатель стартером. Наличие искрового разряда между проводом и бегунком свидетельствует о его пробое.

Нет искры на центральном проводе.

Вернёмся к проверке искры на центральном проводе если есть неисправность системы зажигания ваз 2109 и рассмотрим случай отсутствия искры на центральным проводе. Причина этого может быть неисправность коммутатора, датчика холла в трамблёре, отсутствие питания на электрооборудовании системы зажигания, обрыв ремня ГРМ, неисправность катушки зажигания, обрыв или замыкание между собой или на корпус соединительных проводов.

Проверка коммутатора.

Проверить коммутатор с долей вероятности можно по стрелке вольтметра, если он установлен на панели приборов или подключить вольтметр к питающим проводам системы зажигания. При включении зажигания вольтметр начинает показывать напряжение бортовой сети, а через некоторое время, примерно 10 – 15 секунд, стрелка должна отклониться ещё дальше показывая прирост напряжения. Это происходит из-за отключения коммутатором катушки зажигания, которое происходит, в случае если коленвал не начинает вращения.

Если прироста напряжения нет, то необходимо проверить наличие питания на клемме катушке зажигания коммутаторе. Для этого отключите разъем от коммутатора, включите зажигание, соедините один конец контрольной лампы с корпусом автомобиля, а вторым коснитесь вывода 4 на разъёме. Если контрольная лампа горит, то питание на коммутатор поступает. Коснитесь контрольной лампой вывода 1 разъёма коммутатора. Если контрольная лампа горит, то питание на катушке зажигания есть и первичная обмотка катушки целая. Если контрольная лампа не горит, то проверьте питание на клеммах катушки зажигания. Наличие питания на выводе «Б» и отсутствие на второй клемме говорит об обрыве первичной обмотки катушки зажигания, а наличие питания на обеих клеммах об обрыве провода от катушки до коммутатора.

Если нет питания на выводе 4 разъёма и клемме «Б» катушки зажигания, тот необходимо проверить контактную группу замка зажигания. Для этого проверьте наличие питания на голубом с чёрной полосой проводе. При наличие на нём питания устраните обрыв в проводах или плохой контакт в соединениях в цепи от замка зажигания до катушки зажигания и коммутатора.

Грязный замок зажигания

Бывают люди которые смазывают замок зажигания моторным маслом для того что бы улучшить работу подвижных частиц, однако к маслу прилипает пыль и прочий мусор который выполняет роль шкурки, приводя детали со временем в плачевное состояние и в лучшем случае замок просто заест и будет нуждаться в чистке.

Что бы не за ходить из далека и не бежать за новым замком, для начала разберите и прочистите его с помощью wd 40 или спирта, можно обойтись без разбора просто распылив жидкость в замок через трубочку, если помогло то радуйтесь.

К сожалению, владельцы классического ряда ВАЗовских моделей, начиная от труженика ВАЗ 2101 и заканчивая популярными, до самого последнего времени, ВАЗ 2103, ВАЗ 2106 и ВАЗ 2107, рано или поздно начинают сталкиваться с проблемами, связанными с неисправностью замка зажигания. Следует отметить, что такая неприятная динамика объясняется не только высокой нагрузкой на этот важный элемент и, соответственно, естественной выработкой отдельных его составляющих, но и, в немалой степени, широким использованием в конструкции замка деталей из пластмассы, что явно не ведет к повышению надежности. Впрочем, как бы то ни было, но далеко не все отказы контактного замка зажигания требуют его замены и в ряде случаев, путем несложных операций, можно его полностью реанимировать или, хотя бы, заставить поработать некоторое время.

Нередко после длительной эксплуатации неустойчивая работа включателя зажигания объясняется подгоранием контактов либо ослаблением контактных стоек в опорной пластине. В такой ситуации можно попробовать очистить контакты при помощи обычного надфиля (лучше алмазного) с последующей промывкой спиртом или бензином. Наждачную бумагу использовать не рекомендуется, так как ее зерна легко внедряются в мягкий материал пластин и толку от такой зачистки не будет.

Что касается «гуляющих» стоек, то их можно закрепить при помощи кусочков пластмассы с окончательным закреплением при помощи эпоксидного клея. Если стойки слегка деформировались (такой дефект характерен для ранних моделей) то им придают первоначальную форму при помощи маленьких плоскогубцев.

Следующая группа неисправностей замков зажигания ВАЗ связана с выработкой кулачков пластмассового валика. В этом случае восстановить исходную форму рабочих выступов можно при помощи обычного паяльника, нанеся на нужные места слой полистирола. Главное, чтобы выполненная наплавка получилась однородной и не имела пузырьков и раковин. Окончательный профиль придают надфилем.

Кстати, перед тем как «грешить» на замок как таковой, нелишним будет проверить состояние контактов в местах подключения проводов, причем идущих не только к включателю замка, но и прерывателю и катушке – довольно часто решение проблемы прячется именно здесь.

После окончания работ по восстановлению замка зажигания следует проверить, насколько стала работоспособной контактная группа. Для этой цели следует, проворачивая валик вручную, одновременно, при помощи омметра, замерить во всех положениях надежность соединения контактов. Для наглядности можно воспользоваться несложным приспособлением в виде лампочки и батарейки, в этом случае наличие контакта подтверждается устойчивым свечением лампочки.

Необходимо сказать, что надежность выключателей зажигания на более поздних изделиях ВАЗовского концерна (ВАЗ 2110, ВАЗ 2112 и пр.), также далека от совершенства, к тому же ремонтировать их, как правило, не удается и приходился сразу менять. Однако в любом случае, прежде чем идти на такой шаг следует, предварительно, проверить действительно ли замок отказал. Проще всего подобную процедуру проделать, замеряя сопротивление на контактной колодке замка, устанавливая ключ поочередно во все три рабочих положения. Для исправного замка эти сопротивления практически равны нулю. При желании можно проверить и исправность подсветки, для чего на контакты 2 и 6 колодки бортового жгута требуется подать напряжение от источника 12В. Если лампа не загорелась, то она неисправна либо имеется обрыв в цепи ее питания.

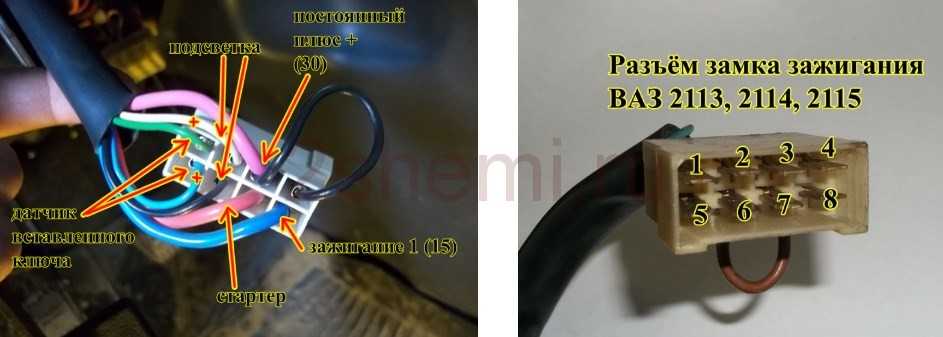

Распиновка замка ВАЗ-2113, ВАЗ-2114, ВАЗ-2115

Распиновка замка зажигания ВАЗ-2113, 2114, 2115:

приходит +12В для микрика датчика вставленного ключа;
приходит масса при открытой водительской двери;
уходит +12В на стартер (контакт 50);
уходит +12В после включения зажигания (контакт 15);
уходит +12В при вставленном ключе на 5 контакт БСК;
приходит +12В для подсветки личинки замка;
приходит +12В от АКБ (контакт 30);
не используется.

Строение замка зажигания авто

Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.

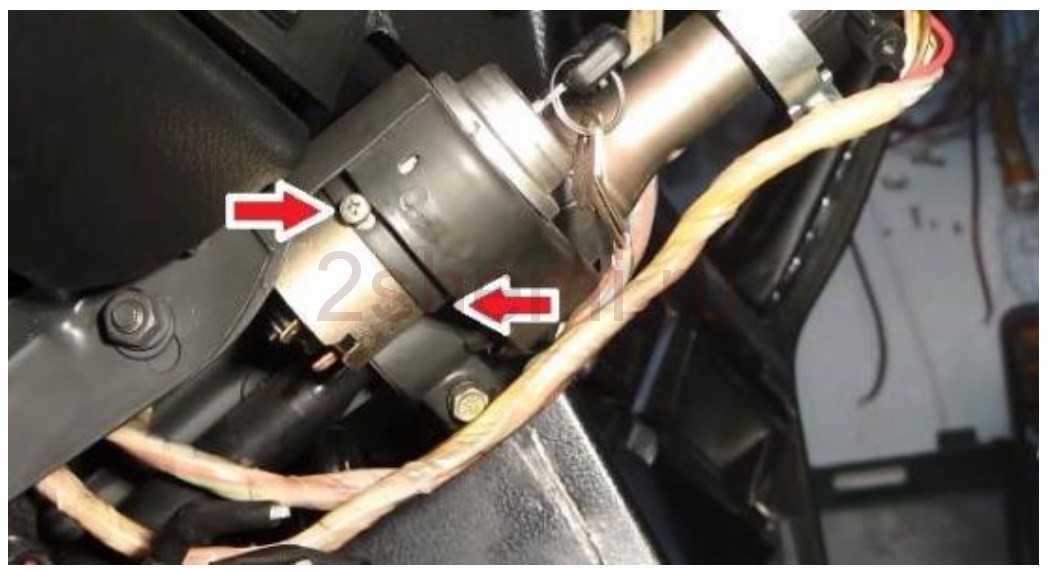

Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

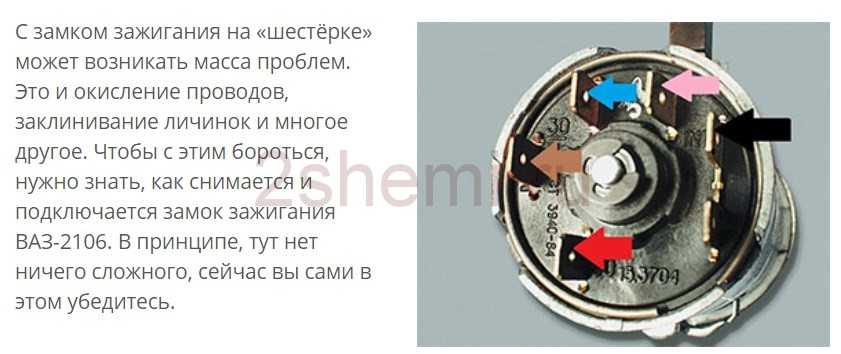

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар;
K2-реле-прерыватель указателей поворота и аварийной сигнализации;
K3-реле стеклоочистителя ветрового окна;
K4-реле контроля исправности ламп;
K5-реле включения стеклоподъемников;
K6 — реле включения звуковых сигналов;
K7-реле включения электрообогрева заднего стекла;
K8-реле включения дальнего света фар;
K9-реле включения ближнего света фар;
F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар
K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
K5 — Реле включения стеклоподъёмников
K6 — Реле включения звукового сигнала
K7 — Реле включения обогрева заднего стекла
K8 — Реле включения дальнего света фар
K9 — Реле включения ближнего света фар
F1 — F16 — Плавкие предохранители
F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6)
2 — реле времени омывателя заднего стекла (K1)
3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
4 — реле стеклоочистителя (KЗ)
5 — контактные перемычки на месте реле контроля исправности ламп
6 — реле включения обогрева заднего стекла (K10)
7 — запасной предохранитель
8 — реле включения дальнего света фар (K5)
9 — реле включения ближнего света фар (K11)
10 — предохранитель
11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.

Видео

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.
