Самостоятельное подключение тахометра на ВАЗ 2109

Тахометр — это одно из многих измерительных устройств транспортного средства. Все отечественные авто сегодня оснащаются этими устройствами, хотя их монтаж при производстве не был предусмотрен на «девятки» с низкими панелями. Почему не работает тахометр на автомобиле ВАЗ 2109 высокая панель с двигателем карбюратор и как быть в таких случаях — читайте в этой статье.

Назначение тахометра

Тахометр на ВАЗ 2109 представляет собой устройство, устанавливающееся на автомобили для произведения замера частоты оборотов двигателя. Благодаря этому прибору водитель может узнать, какие обороты коленвала в настоящее время поддерживаются силовым агрегатом. Также это устройство позволяет предотвратить превышение возможных допустимых оборотов ДВС.

Основное предназначение тахометра на ВАЗ 21099 карбюратор заключается в облегчении выбора необходимой передачи, а это, в свою очередь, дает возможность увеличить срок эксплуатации мотора. В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется перейти на повышенную передачу. Также этот прибор может использоваться для регулировочных работ во время езды или при работе ДВС на холостых оборотах.

Виды

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с видом:

1. Цифровые девайсы позволяют вывести информацию о работе силового агрегата на специальный дисплей. Если вы установите этот девайс на ВАЗ 2109 карбюратор, устройство сможет более точно выставить пороги экономайзера принудительных холостых оборотов.
2. Аналоговые устройства на сегодняшний день являются более популярными. Такие девайсы позволяют продемонстрировать наглядно количество оборотов мотора с помощью шкалы и стрелки, которая перемещается по ней (автор видео — Ilya Popov).

https://youtube.com/watch?v=5Ph43PiVB2g

Возможные неисправности

Почему водители решают устанавливать прибор на авто с низкими панелями, понятно, но перед тем, как подключить тахометр, нужно разобраться в его основных неисправностях.

Симптомы поломки девайса такие:

• при запуске силового агрегата или во время езды стрелка прибора может начать прыгать;
• при работе двигателя стрелка на шкале показывает на ноль.

Для начала, при обнаружении неисправностей, следует произвести диагностику проводки и состояния контактов. Если схема подключения тахометра к замку зажигания была выполнена с использованием силиконовых проводов, это также может привести к некорректной работе девайса. Иногда причина неработающего устройства кроется в поломке контроллера оборотов мотора. Что касается непосредственно цифровых приборов, то в данном случае чаще всего ломается цифровое табло, поэтому в случае такой поломки придется менять дисплей.

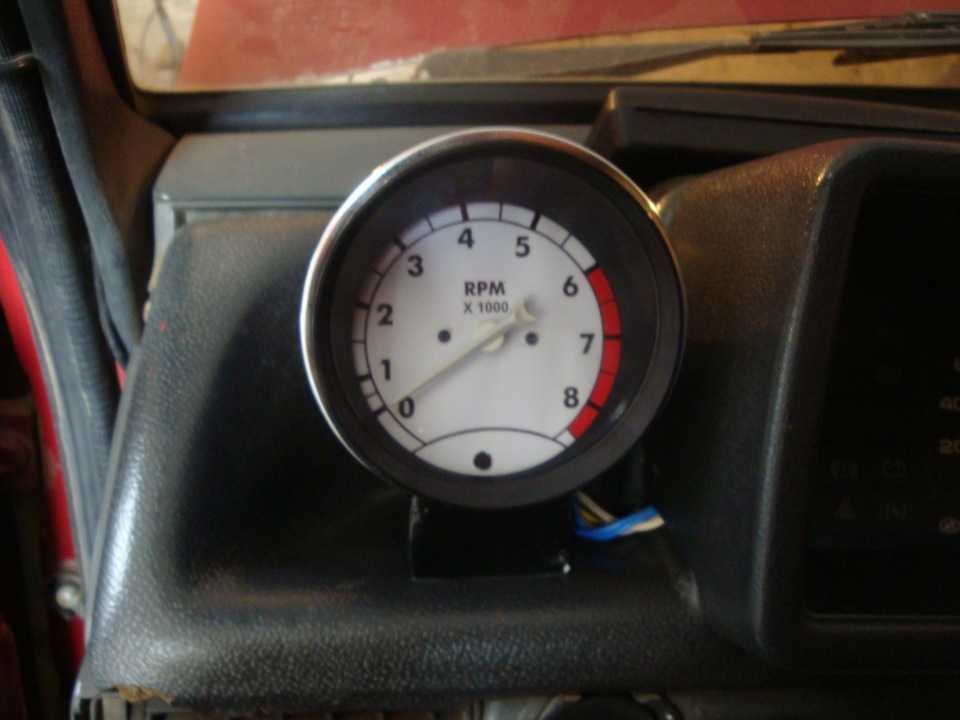

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится так:

1. Сначала выбирается место, где будет стоять прибор, после чего кабель от него надо вывести в моторный отсек.
2. Перед тем, как выполнить подключение тахометра ВАЗ 2109, необходимо распределить проводку. Вывод +12 вольт соединяется с катушкой (контактом Б, сигнал — с контактом К), а «-» — с массой авто, причем массу необходимо надежно зафиксировать. Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
3. После распределения проводов их необходимо подключить. Для подключения провода массы желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
4. Для диагностики работоспособности устройства нужно включить зажигание и завести машину. При нормальной работе двигателя на холостых оборотах стрелка на шкале прибора будет держаться в районе 750-850 об. Если прибор дополнительно оснащен функцией вольтметра, можно проверить и ее — при выборе данной опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если АКБ работает в нормальном режиме, этот параметр должен составлять примерно 11-12 вольт.

Видео «Какие нюансы следует учесть при монтаже»

Как правильно установить устройство своими руками — смотрите на видео (автор — канал Viktop Этими руками).

Подключение тахометра 2106 в систему электрооборудования

Вы узнаете, как производить подключение тахометра 2106 правильно. Это один из важнейших элементов, при помощи которого производится контроль работы двигателя внутреннего сгорания. Для новичков он оказывает огромную услугу, так как трогание с места в горку нужно совершать при определенном значении оборотов (так учат в автошколах, причем очень полезные советы дают опытные водители новичкам). Впервые тахометры начали устанавливаться на автомобили ВАЗ 2103 – предшественник знаменитой «шестерки».

Как работает тахометр

А теперь нужно рассмотреть конструкцию, из чего состоит тахометр 2106. Как подключить его правильно будет рассказано в следующей главе нашей статьи. Прибор электромеханического типа, а это значит, что его схема комбинированная – привод стрелки осуществляется при помощи импульсов. Тахометр ВАЗ 2106 производит считывание импульсов, которые возникают в системе зажигания.

Двигатель внутреннего сгорания работает таким образом, что за один оборот коленчатого вала в трамблере контактная группа размыкается и замыкается четыре раза. Отсюда видна логика – прибору нужно сосчитать общее количество импульсов и разделить на четыре. Пожалуй, этого окажется достаточно для понимания принципа работы прибора. А теперь стоит поговорить о том, как выглядит схема тахометра 2106, рассмотреть его подключение к системе зажигания.

Как подключается тахометр

Имеется несколько проводов, при помощи них осуществляется нормальное функционирование прибора. Толстый провод красного цвета соединяется с замком зажигания. А именно – с тем контактом, на котором появляется напряжение при повороте ключа. Белый провод включается в цепь питания подсветки приборной панели.

Не перепутайте, внимательно осматривайте провода, так как имеется еще белый с черной полосой. Он соединяется с «массой». Коричневый провод соединен с катушкой зажигания – с выводом «К+». Именно этот контакт производит считывание импульсов. Провод черного цвета подключается к регулятору напряжения генератора.

Серый с черной полосой провод соединяется с датчиком давления масла. Если вы решили установить тахометр ВАЗ 2106 в копейку, например, то необходимо учесть, что в приборе имеется еще несколько сигнальных ламп. Воспользоваться ими или нет – решать вам. Если есть необходимость только лишь в контроле числа оборотов, то вам потребуется только три провода – для подключения к массе, замку зажигания и катушке.

Если не работает тахометр 2106, то разбирать его практически бессмысленно. Помочь может только полная замена. Вряд ли вы сможете найти обрыв в головке, которая приводит в движение стрелку. Но нарушение целостности проводов подключения тахометра обнаружить можно.

Частые поломки тахометра

В том случае, если прыгает стрелка тахометра ВАЗ 2106, ищите неисправность в конденсаторе. Он находится в нижней части трамблера. Конденсатор либо пробит, либо контакт слабый. Если имеется механическое повреждение тахометра, то проще окажется заменить его новым. Стоит заметить, что прыгает иногда стрелка при высоких оборотах. Чаще всего причиной такого поведения является негодная аккумуляторная батарея.

Если же возникли неполадки с прибором, то вам потребуется знать, как устроена схема тахометра ВАЗ 2106, ведь придется проводить диагностику. Отключите провод от катушки и включите зажигание. Если неполадок нет, то стрелка будет лежать на нуле. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Если она начнет медленно возвращаться к нулю, то можно сделать вывод о том, что имеется неисправность в конденсаторе трамблера.

Обратите внимание на то, что тахометр ВАЗ 2106 можно установить на инжекторные двигатели, но потребуется сделать небольшую модернизацию. Дело в том, что прибор считывает импульсы с катушки, а в инжекторных моторах работа тахометра осуществляется за счет датчика оборотов коленчатого вала

Поэтому чувствительный элемент необходим совершенно иной. Идеально подойдет замена головки с инжекторной семерки. Правда, работу по замене нужно проводить максимально аккуратно, чтобы не повредить устройство.

Неисправности карбюраторной версии

В качестве источника информации о скорости вращения коленчатого вала в ВАЗ 2109 карбюратор используется катушка зажигания. Она предназначена для генерации искры, которая воспламеняет топливо-воздушную смесь в камерах сгорания. По сути, это импульсный мини-трансформатор, преобразующий 12 В в 30 КВ. В четырёхцилиндровом двигателе искра генерируется дважды за один оборот коленвала. С учётом этого обстоятельства тахометр определяет количество его оборотов в минуту и пропорционально отклоняет стрелку.

Штатная работа двигателя при том, что прыгает стрелка тахометра ВАЗ 2109, свидетельствует о выходе из строя самого прибора, о неисправности проводки или неполадках в агрегатах, сопряжённых с катушкой зажигания. Начните с ревизии проводки. Прибор снимает сигнал с «минуса» катушки, коммутация идёт через систему клемм и блок предохранителей. Если визуальный осмотр не выявил неполадку, можете соединить катушку с тахометром напрямую, с помощью метрового куска провода. Если проблема исчезла, можете оставить это временное соединение в качестве постоянного, приторочив провод к штатным жгутам.

Проведите ревизию высоковольтных проводов, трамблёра и коммутатора. Весьма вероятная причина скачков стрелки — неисправность коммутатора. В ВАЗ 2109 этот прибор не подлежит ремонту и может быть только заменен. Опытные автомобилисты возят эту недорогую и простую в установке запасную часть с собой.

Подключите запасной коммутатор, не устанавливая его, и если стрелка перестала дергаться, замените коммутатор. Если всё это не помогло и по-прежнему не работает тахометр, рассмотрите вопрос о замене прибора.

Неисправности инжекторной версии

Если у вас инжекторный ВАЗ 2109, сигнал на тахометр поступает от датчика положения коленчатого вала (ДПКВ) через электронный блок управления (ЭБУ) двигателем. Индуктивный ДПКВ расположен на расстоянии 0,8 −1,2 миллиметра от зубчатого венца шкива генератора, а шкив установлен на коленчатом вале. Этот шкив имеет 58 зубьев, при этом две пары расположены на увеличенном вдвое расстоянии друг от друга. Выглядит это так, будто сначала было 60 зубьев, но потом два убрали. Дважды за оборот, когда мимо датчика проходит пропущенный зуб, ДПКВ генерирует изменённый сигнал. По интервалу между такими сигналами ЭБУ вычисляет скорость вращения коленвала и использует её как для определения момента подачи и продолжительности импульса впрыска в камеры сгорания, так и для подачи сигнала на тахометр. Поломка ЭБУ и ДПКВ, как правило, приводит к невозможности запуска двигателя.

Трудно представить, что ЭБУ корректно управляет всей работой двигателя, а вот сигнал на тахометр выдаёт неправильно. Это означает, что скачки показаний прибора почти наверняка свидетельствуют о его неисправности или проблемах с подключением. Чаще всего стрелка тахометра дергается при нарушении контакта с «массой». Контакт может частично отойти, слегка окислиться, расшататься в гнезде. Прежде всего надо проверить именно его.

Для проверки контакта придётся снять приборную панель. На рулевой колонке под пластиком откроется болт и гнездо контактных клемм. Проведите осмотр контактов, убедитесь в надлежащем прилегании, зачистите следы коррозии, сбрызните контактную группу спреем WD-40. Соберите всё обратно. Если не помогло, придётся ставить вопрос о замене приборной панели.

Есть и альтернативный вариант — смириться со скачками, прыжками и дёрганьем стрелки тахометра вашего ВАЗ 2109. Если вы — опытный водитель, то вполне способны на слух примерно определить обороты двигателя. Если вы не используете машину для работы и не боретесь за каждый грамм расхода топлива, то, возможно, стоит закрыть глаза на проблему. В противном случае лучше заменить деталь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

голоса

Рейтинг статьи

Установка

Все, тахометр у вас в руках, потому можно смело отправлять в собственный гараж и приступать к подключению устройства.

Заранее определитесь с местом, где будет располагаться ваше считывающее обороты коленвала устройство. Здесь выбор сугубо за вами. Некоторые устанавливают непосредственно на панель приборов, другие монтируют около замка зажигания. Постарайтесь выбрать участок, где устройство не будет мешать и не станет портить внешний вид салона.

С местом определились, потому можно смело начинать работу.

1. Выведите провод тахометра из салона в подкапотное пространство. Практика показывает, что выводить удобнее всего через отверстие, предназначенное для троса спидометра.
2. Чтобы упростить себе задачу, возьмите жесткую, но достаточно тонкую проволоку. Понадобится примерно метр длины. К одному концу с помощью изоленты примотайте кабель тахометра. Только делайте это аккуратно, чтобы он смог пройти через отверстие тросика спидометра.
3. Вставьте второй конец проволоки в отверстие вывода и начинайте выталкивать. Так вы без лишних хлопот вытяните проводку к моторному отсеку.
4. Распределите провода. +12 — Б катушки зажигания, Сигнал — К катушки зажигания, а Минус — это масса вашего авто в любом доступном или удобном месте. Для надежности сделайте так, чтобы массу можно было прижать гайкой.
5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие. Чтобы избавиться от этого недостаточно, припаяйте к проводам устройства полноценные, качественные, прочные провода с сечением 1 кв мм. Старайтесь подбирать провода, которые будут соответствовать стандартным цветам проводки тахометра. Затем на другой стороне провода 1 кв мм наденьте наконечники.
6. Открутите крепежные гайки на катушке зажигания с помощью ключа на 10, а затем подключите проводку согласно схеме, приведенной выше.
7. Зажмите гайку, только перетягивать ее, демонстрируя собственную силу, не стоит. Иначе вы рискуете сорвать резьбу, а устранять такой дефект проблематично.
8. Подключите массу. Для этого выберите участок, где провод не будет мешать, не станет зацепляться с другими агрегатами, перегреваться и т.п.
9. Проверьте устройство в работе. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это говорит о том, что оборы сейчас нулевые, коленвал не крутится.
10. Заведите автомобиль. При холостом ходу нормальные для ВАЗ 2109 обороты составляют 750-850 оборотов в минуту. Соответствующая информация должна появиться на устройстве в салоне.
11. Если у тахометра имеется дополнительная функция вольтметра (очень полезный функционал для тех, кто предпочитает ремонтировать и диагностировать работоспособность своего автомобиля своими руками). Выбрав режим вольтметра, на экране должны появиться данные о текущем напряжении сети — около 11-12 В при нормальной зарядке аккумулятора.

Все, на этом установку тахометра можно считать завершенной. Ничего сложного в данном процессе нет, потому выполнить работу способен даже новичок.

Кроме показаний спидометра, любой водитель считывает с приборной панели еще ряд важных показаний. Это, например, остаток топлива в баке, температура охлаждающей жидкости, и так далее. Отдельно здесь стоит выделить тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Как правило, по нему ориентируются при переключении передач. Также тахометр позволяет не «запороть» двигатель длительной работой на высоких оборотах.

Одной из ее особенностей является отсутствие тахометра. На «девятках» более поздних годов выпуска стоит уже высокая панель. Она оснащена, в том числе, и тахометром, однако у многих автолюбителей работа этого прибора вызывает нарекания. Все дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

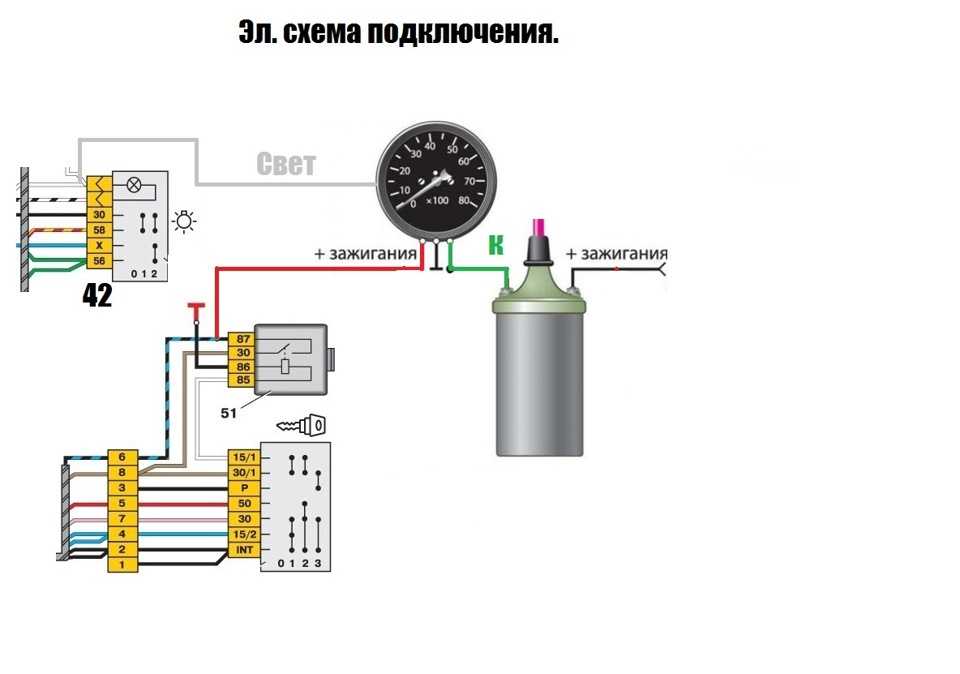

Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

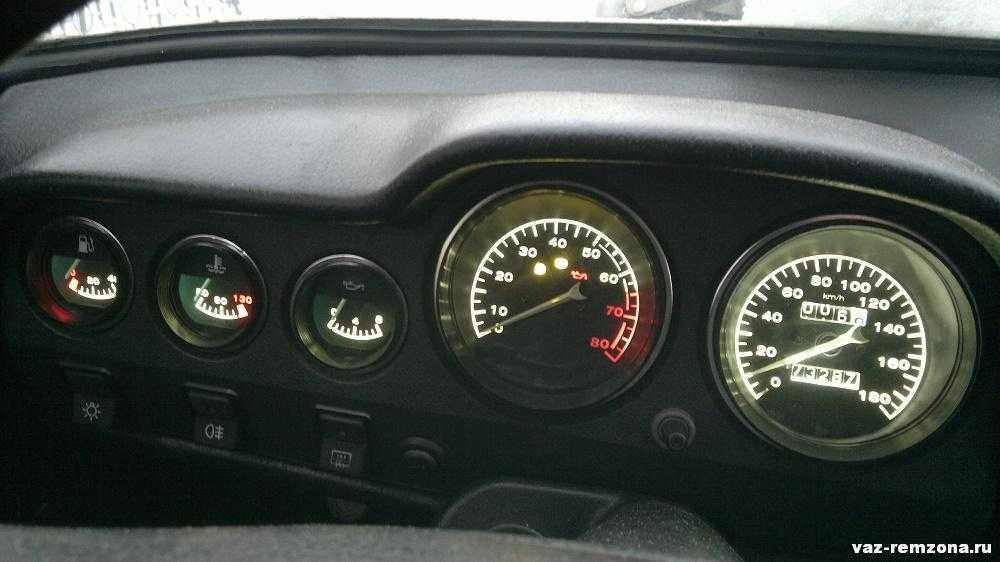

Схема подключения тахометра ВАЗ-2106

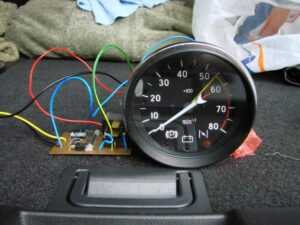

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

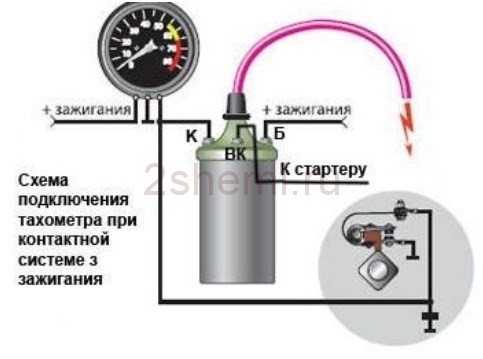

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Схема подключения тахометра ВАЗ-2106 с описанием

Тахометр – прибор, который располагается на передней панели в автомобиле. Нельзя утверждать, что это устройство является важнейшей составляющей любой машины. Однако для водителей с небольшим стажем данный прибор очень полезен. Неопытный водитель не «слышит» двигатель своего автомобиля. Поэтому для вычисления количества оборотов двигателя и коленвала на первых порах рекомендуется использовать тахометр. Помимо измерительной функции, он также играет эстетическую роль. Современные устройства на панели управления подчеркивают солидный статус автовладельца.

У такого автомобиля ВАЗ-2106 4-тактный и 4-цилиндровый двигатель. Контакты прерывателя размыкаются и замыкаются по 4 раза за один оборот ротора распределителя зажигания. За 1 оборот возникает 4 импульса напряжения.

Перед установкой изучите схему подключения устройства, измеряющего количество оборотов. Необходимо выделить три важнейших составляющих:

• тахометр;
• катушка зажигания;
• распределитель зажигания.

Процедура подключения состоит из нескольких этапов.

1. Подсоедините кабель коричневого цвета к выводу катушки зажигания «К+».
2. К замку зажигания подключите кабель красного цвета.
3. К минусу подключите провод белого цвета (с черной полосой).

Через коричневый провод за счет импульсов, поступающих с катушки, будут меняться показания прибора. Через красный провод поступает питание от аккумуляторной батареи.

Белый кабель применяется для соединения с «массой».

В процессе подключения вы увидите вспомогательные провода, каждый из которых выполняет свою функцию. Кабель белого цвета необходим для подключения подсветки, чтобы вы могли видеть данные прибора при разном освещении в любое время суток. Провод черного цвета выполняет роль соединителя с реле зарядки. Это реле находится справа под капотом машины. Провод серо-черного цвета обеспечивает контакт с датчиком давления масла, который расположен слева от двигателя.

Если прибор не работает или работает некорректно

Схема подключения тахометра на автомобиль ВАЗ-2106 достаточно проста. Однако после установки, если ее осуществлял автовладелец самостоятельно, прибор не всегда работает корректно. Часто проблемы в работе прибора возникают, если автовладельцы устанавливают б/у тахометры ВАЗ-2106 на Москвич или Оку. В таком случае устройство может показывать более низкие обороты. Причин тому несколько. В любом случае при обнаружении неисправности следует выполнить ряд действий, которые помогут определить причину неполадки и устранить ее.

Прежде всего, надо проверить наличие подключения прибора к катушке зажигания. Затем убедитесь, что вы случайно не перепутали «+» и «–» в аккумуляторе. Нарушения в работе прибора могут возникнуть из-за проводов зажигания, если они силиконовые. В таком случае поменяйте сопротивление номинала резистора. Если ваш автомобиль инжекторный, скорее всего, неполадка возникла из-за каких-либо нарушений в цепи от модуля зажигания к 5-му контакту КП.

Одной из наиболее частых неполадок таких приборов является дергание стрелки. Поиск причины такой неисправности нужно осуществлять, начиная с проверки проводки. Надо проверять не только уровень напряжения, но и качество контактов. В обязательном порядке проверяйте «массу». Стрелка может дергаться из-за плохих контактов трамблера. Еще одна причина – выход из строя конденсатора, который расположен на трамблере. Конденсатор часто пробивает. И это является самой распространенной причиной поломки приборов, измеряющих количество оборотов двигателя.

Подобные неполадки с прибором могут возникнуть в машинах с электронным зажиганием. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания. Сбои в этой цепи могут привести к сбоям в функционировании тахометра. Некорректная работа прибора часто вызвана неправильной настройкой. Проверьте, правильно ли он стоит. Затем проверьте положение нуля. Для его корректировки используйте тумблер задней панели.

https://youtube.com/watch?v=McoY1QXMFeg

Подключаем тахометр на ВАЗ 2109 (карбюратор)

Тахометр — это устройство, которое служит для отображения данных о количестве совершаемых коленчатым валом оборотов. Если обычные начальные тахометры сообщали только это, то современные модели оснащаются дополнительными полезными для водителя функциями — расход топлива, рекомендация оптимального режима движения и пр.

Что можно получить

Важно отметить, что автомобили ВАЗ 2109, имеющие низкую панель, совершенно лишены такого устройства как тахометр от заводского производителя. ВАЗ 2109 с высокой панелью данным прибором оснащается, только вот качество и эффективность его работы оставляет желать лучшего

Оптимальное решение для владельцев девяток с высокой и низкой панелью — это покупка нового, современного вычислительного оборудование и его установка как внештатного устройства на ВАЗ 2109. Это обеспечит дополнительной информативностью, плюс даже несколько украсит салон вашего автомобиля.

Но прежде чем идти в магазин за оборудованием, вам следует узнать о видах тахометров.

Виды

Особенности работы

Для дизельных двигателей

Дизельные моторы не оснащаются катушками зажигания, потому тахометр работает на основе считывания импульсов тока генератора

Для бензиновых двигателей

Бензиновые силовые агрегаты имеют катушки зажигания, импульсы тока которой считывает тахометр. Так на панель выдается соответствующая информация. При этом бензиновые тахометры отличаются друг от друга, в зависимости от количества цилиндров в моторе

При покупке тахометра для своего автомобиля обязательно укажите, что речь идет о бензиновом четырехцилиндровом силовом агрегате. Либо просто скажите, что вам нужно устройство для девятки.

Штатный прибор – ничего особенного

Цена вопроса

Стоимость устройства — это вечно обсуждаемый вопрос. Одни считают, что приобретать дорогое оборудование не имеет смысла, поскольку для ВАЗ все запчасти сами по себе доступные, дешевые.

Но покупка дешевого тахометра влечет за собой получение недостоверной информации. Доступные устройства могут иметь погрешность 20-30%. Смысл устанавливать подобное оборудование, если данные все равно не будут совпадать с действительностью и реальной пользы от агрегата вы не получите?

В среднем хороший тахометр для ВАЗ 2109 обойдется в 1000-2000 рублей. Не такие большие деньги, чтобы экономить. Самостоятельно установив его, весь тюнинг обойдется в стоимость самого считывающего обороты устройства. А о том, как его установить, мы вам подробно расскажем.
