Регулировка зажигания ВАЗ 2109

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Регулировка электронного зажигания на инжекторе

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Регулировка зажигания стробоскопом

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин .

Прогреть двигатель до 90 градусов .
Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
Отсоединить шланг вакуума от штуцера.
Заглушить двигатель автомобиля.
В шланге вакуума убрать просвет.
Открутить три гайки крепления прерывателя-распределителя.
Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
Отсоединить провод первого цилиндра от крышки распределительного вала.
Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
Вращать распределительный вал до сравнения риски с меткой на маховике.
Пометить метку.

Проверка метки на маховике проводится по метке шкива коленвала.

Совпадение меток означает, что регулировка системы зажигания проведена правильно.

Регулировка по меткам невозможна без прибора.

Регулировка зажигания по лампочке

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт .

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

Порядок регулировки зажигания по лампочке

Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
Подсоединить лампочку к массе с помощью второго провода.
Подключить центральный провод к массе Лада 2109.
Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
Bpaщaть кopпyc вправо до погасания лампочки.
После погасания лампочки плавно поворачивать трамблер в левую сторону.
Остановиться в момент загорания лампочки.
Закрутить болты корпуса.

Схема регулировки зажигания по лампочке идеально подходит для проведения операции в домашних условиях без дополнительных затрат на прибор.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

Включить зажигание и следить за стрелкой тахометра.
Второй человек должен ослабить болты крепления трамблёра и провернуть его.
При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

Разогнать автомобиль до 50 км/ч.
Включить 4-ю передачу и выжать до упора педаль газа.

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Позднее зажигание диагностируется по отсутствию звуков при разгоне.

Раннее зажигание — детонационные звуки очень громкие. В обоих случаях нужна повторная регулировка опережения зажигания.

Задай вопрос автомеханику

Замена стартера ВАЗ 2109 своими силами
Замена ремня ГРМ ВАЗ 2109 своими силами
Замена и ремонт сцепления ВАЗ 2109 своими силами

как без стробоскопа выставить зажигание на ваз 2109, регулировка момент зажигание ваз 2109 своими руками инструкция самостоятельно отрегулировать правильно система жигули деветка без сто пошаговое руководство лада 2109 фото и видео:Регулировка момента зажигания ВАЗ 2109 своими руками, инструкция как самостоятельно отрегулировать правильно систему зажигания на Жигули Деветка без СТО. Пошаговое руководство по регулировке зажигания на Лада 2109 своими руками с фото и видео.

Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Регулировка электронного зажигания на инжекторе

Если у вас инжектор и вы обнаружили признаки раннего зажигания, то учтите, что все инжекторы оснащены электронным модулем. Соответственно, на инжекторе процедура регулировки и настройки нужного момента искры на свечах производится методом программирования блока управления. Чтобы осуществить схему регулировки момента искры электронного модуля на инжекторе, потребуется специальный софт. Поэтому владельцам «девяток» с инжектором для регулировки модуля необходимо обращаться на СТО.

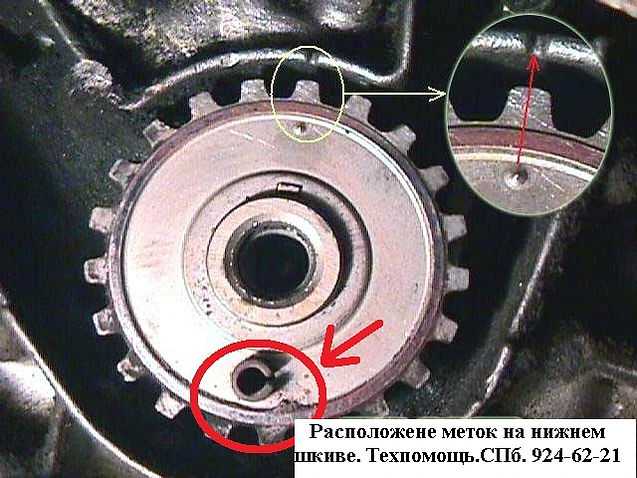

Выставление меток на ВАЗ 2109

Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.
Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя. Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу. Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости. При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы». Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

— Свечи зажигания черные. Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

— «Выстрелы» в глушитель при работе на холостом ходу. Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

— Черный дым из глушителя. Дымит не сгоревшее топливо.

— Повышенный расход топлива. На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

— Позднее зажигание, признаки, причины — Принцип действия бесконтактной системы зажигания — Схема бесконтактной системы зажигания

Настройка зажигания ВАЗ 2109 (инжектор, карбюратор) своими руками

Довольно экстремальные погодные условия во многих регионах России приводят к быстрому износу автомобиля. Не способствует продолжительной эксплуатации транспортного средства и низкое качество дорог. Как следствие, довольно часто возникают те или иные поломки, устранять которые необходимо своевременно

Все это вынуждает владельца с большим вниманием относиться к состоянию машины

Нередко требуется настройка некорректно работающего зажигания, установленного на ВАЗ-2109. Именно об этом мы расскажем в настоящей статье.

Следует понимать, что плохо отрегулированная система нередко приводит к:

перегреву силового агрегата;
нестабильности его работы;
повышенному расходу горючего, на фоне утраты мощности.

Вариант регулировки по лампочке

Для этого способа подготовьте:

ключ, используемый для ручного вращения коленчатого вала;
лампу накаливания, рассчитанную на 12 вольт.

Первый этап регулировки производится следующим образом:

коленвал вращается до совмещения меток на нем нанесенных;
к проводу, соединяющему трамблер и непосредственно катушку зажигания, подключается один из разъемов лампочки;
установка ее второго контакта производится непосредственно на массу автомашины;
центральный кабель, в свою очередь, присоединяется туда же;
немного ослабляются болты, удерживающие на месте кожух трамблера;
затем ключ зажигания поворачивается;
если все в порядке, то лампочка загорится.

После этого:

почасовой стрелке крутится трамблер до того момента, пока лампа не потухнет;
как только это произошло, начинают очень плавно поворачивать его в противоположную сторону;
после повторного вспыхивания осветительного прибора, трамблер оставляют в покое, а болты, его фиксирующие, затягиваются.

Читайте таже: Технические характеристики двигателя ВАЗ 2109 карбюратор

Стробоскопом

Чтобы провести регулировку зажигания при помощи стробоскопа, следует:

открыть в коробке передач оконце маховика;
отсоединить кабель высоковольтный, отходящий с первого цилиндра от распредвала, и подключить к нему стробоскоп;
его, в свою очередь, запитывают непосредственно от аккумулятора;
запускают силовой агрегат автомашины.

Работающий стробоскоп начнет мигать синхронно с крутящимся маховиком. Как только это произошло, необходимо немного ослабить все три гайки, удерживающие трамблер. После этого медленно и очень плавно поворачивают распределитель, следя за положением маховика. Прекращают это делать, когда отметка на нем окажется посередине между средним и следующим делениями шкалы.

Способ без стробоскопа

В этом случае настраивайте систему зажигания с помощью знакомого, поскольку в одиночку регулировку рассматриваемым методом выполнить невозможно.

Действовать необходимо в таком порядке:

человек, находящийся непосредственно в машине, запускает двигатель и отслеживает при помощи тахометра количество оборотов;
второй в подкапотном пространстве деблокирует трамблер и начинает его поворачивать;
в момент срабатывания зажигания стрелка тахометра резко дергается и возвращается к нулю;
трамблер зажимается в том положении, при котором случилось вышеописанное событие.

Следует предупредить, что данный метод, в отличие от ранее описанных, не слишком точен. Чтобы добиться ожидаемого результата, придется повторить процедуру несколько раз.

Тестируем настроенное зажигание

Проверку работоспособности рассматриваемой системы делают таким образом:

силовую установку разогревают до рабочего состояния;
медленно нажимают на акселератор, увеличивая обороты на максимум.

После этого автомашину выводят на трассу и разгоняют до 50 километров. Затем снова быстро жмут на педаль акселератора. В идеале должна произойти короткая детонация. Если она будет длительной, то это свидетельствует о слишком быстром срабатывании зажигания. В то же время о замедленном говорит отсутствие характерного звука стучащих «пальцев».

Все вышеописанные способы подойдут для карбюраторных моделей. В инжекторных машинах зажигание регулируется через бортовой компьютер. Выполнить весь процесс в домашних условиях в теории можно, однако для этого понадобится ПК и узкопрофильное ПО, а также ряд очень специфических знаний. По этой причине лучше для настройки обратится в автосервис. Неумелые действия нередко приводят к поломкам, устранять которые приходится за гораздо большие деньги.

Данное видео поможет лучше разобраться с тем, как правильно настраивать зажигание непосредственно на ВАЗ-2109:

Способы регулировки зажигания на ВАЗ-2109 своими руками (для инжекторных моторов)

Чтобы проверить модуль зажигания авто с инжектором и мотором на 8 клапанов, запасайтесь следующим инструментом:

специальным прибором для проведения теста;
отверткой и ПК с установленным на нем софтом для диагностики инжекторного мотора.

Как выглядит модуль зажигания.

Не торопитесь проводить диагностику модуля до проверки работоспособности системы в целом.

Сначала убедитесь в подключении клемм АКБ, после чего включайте зажигание (в данный момент начинается подкачка топлива по системе).

Если загорается красная лампочка неисправности, то проверьте систему на факт поломки.

После выполнения описанных выше действий, убедитесь в правильности работы заслонки дросселя.

Для этого поворачивайте ключ в замке зажигания и с помощью мультиметра проведите основные измерения. Напряжение в сети автомобиля должно быть от 12 Вольт и более, датчика — около 0.5 Вольт. Уровень открытия заслонки — до 1%.

Теперь выжимайте педаль акселератора и наблюдайте за показателями — они должны измениться в диапазоне около 4.5 Вольт.

Чтобы сделать работу более эффективной, доводите показатель открытия заслонки дросселя до уровня 100%.

Далее отключайте регулятор, контролирующий поступление воздуха и добивайтесь открытия на 50%.

На завершающем этапе отрегулируйте заслонку дросселя до момента полного закрытия.

Регулировка зажигания

Перед тем как начать регулировку зажигания, необходимо подготовить двигатель. Для этого его следует прогреть несколько минут. После этого на работающем на минимальном холостом ходу, двигателе нужно снять силиконовую трубку со стороны карбюратора, чтобы она осталась прикрепленной к вакуумному регулятору опережения зажигания, и проверьте, разряжена ли она. Если нет вакуума, можно выключить двигатель. Далее следует заглушить отверстие в трубке. Для этого желательно воспользоваться обычным болтом. После этого можно приступать к регулировке системы зажигания.

В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.

Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.

Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.

Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).

После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.

Далее необходимо проверить, насколько правильно выставлена система зажигания. Для этого заводите мотор и прогревайте его до рабочего температурного показателя. Если все сделано правильно, симптомы, присутствующие до этого пропадут. Если все по-прежнему – искать проблему нужно в карбюраторе.

Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:

Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля. Так же как и при работе со стробоскопом, открутить крепление трамблера. Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет

После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать

Как вам статья?

Мне нравитсяНе нравится

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

Коммутатор;
Свечи;
Датчик распределителя;
Катушки зажигания;
Выключатель;
Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
Запорно-противоугонное устройство;
Датчик Холла;
Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

Снижение надежности работы СЗ, появление сбоев;
Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
Резкое увеличение количества потребляемого топлива;
Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций

Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

https://youtube.com/watch?v=paXv7wpXmtc

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

Зачистка свечей от образовавшегося нагара или замена элементов;
Проверка проводов на предмет изоляции, качества контактов и крепления;
Контроль момента зажигания, установка момента;
Очистка крышки ротора и датчика распределителя при образовании загрязнений;
Зачистка пластины ротора, электродов боковых клемм СЗ;
Проверка качества фиксации на посадочных местах всех элементов системы;
Проверка креплений проводов.

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Загрузка …

Настройка

Стробоскоп используют так:

красный провод прикладывают к «плюсу» на катушке;
черный – к корпусу;
зажим подключают к жилкам, установленным на цилиндре номер 4.

После этого начинают собственно регулировку.

Производится работа в следующем порядке:

двигатель заводят, доводят его обороты до 800 и не больше (измерения производятся тахометром);
лучик от стробоскопа наводят на смотровой лючок;
длинную черту ставят в нулевое положение (шкала в градусах).

Корректировка угла производится вращением вправо – это увеличивает угол, соответственно движение в противоположную сторону его снижает.

Точно узнать направление, нетрудно – его указывает шкала, нанесенная на трамблер (там есть отметки «минус» и «плюс»). Каждое деление соответствует 8 градусам. По этой причине регулировка производится медленно. После нахождения нужной позиции трамблер закрепляется.

Заключение

Если после регулировки появились провалы при нажатии на педаль газа, то выкрутите немного винт количества, чтобы обогатить смесь. Скорее всего, обороты немного возрастут, но не должны превышать 900 об/мин. Регулировка и настройка карбюратора на автомобиле ваз 2109 своими руками на этом завершена.

Более точная настройка карбюратора производится при использовании специального газового анализатора. Такой прибор позволяет не только настроить холостой ход карбюратора, но еще и снизить вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора может превратиться в заботу об окружающей среде. Но, чаще всего, его нет, когда он нужен. Он является достаточно редким.

Установка карбюратора и его настройка может выполняться из без анализатора. Подключение устройства выполняется герметично.

Итак расскажу как правильно настраивается карбюратор. Настраивал сам себе.

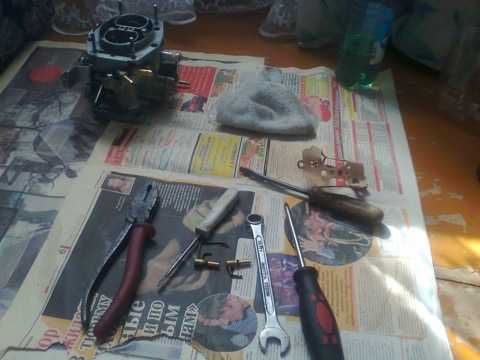

Снимаем карбюратор с машины и тащим туда, где будем его чистить) я делал это дома) Заранее покупаем прокладку в карбюратор и новый распылитель.

Для начала выкручиваем клапан холостого хода и прыскаем в отверстие жидкостью для очистки карбюраторов, после продуваем (я продувал насосом). повторяем действия несколько раз.

Половиним карбюратор выкручивая 5 шурупов. Ставим новую прокладку на половину с поплавками и подгибая усик выставляем уровень поплавков. От прокладки до нижней части поплавка должно быть 5-6 мм.

Далее берем распылитель и загибаем второй носик в первую камеру. Я загибал пасатижами, аккуратно. Заливаем бензин в камеру и нажатием на привод дроселя смотрим чтобы оба носика прыскали точно в отверстие. НЕ на заслонку, НЕ на стенку, а точно в отверстие!

Далее чистим жиклеры, все мембраны, и так далее ) По желанию и снаружи протереть)После собираем карбюратор) ещё раз продуваем все каналы воздухом. Клапан холостого хода закручиваем от руки. И несём ставить на машину.

Ставим, всё подключаем.

Регулируем холостой ход. (6 пунктов Взяты из интернета)1 – Винт качества предварительно устанавливаем в положение – 5-6 оборотов вывернут из крайнего завёрнутого состояния.2 – Винт количества оборотов вывернут до момента исчезновения разряжения в вакуумной трубке, идущей к распределителю зажигания ( трамблёру).Если при таком положении регулировочных винтов прогретый двигатель «держит» холостые обороты в пределах от 500 до 1500 об/мин, то это значит, что с карбюратором, а точнее с его системой холостого хода, мотором и системой зажигания «в общем и целом» порядок и можно продолжать регулировку.3 – Если обороты двигателя больше 800 об/мин, то снижаем их до 800, вывёртывая винт «количества». Если обороты двигателя меньше 800, то винт «количества» пока не трогаем.( обороты, скорее всего, поднимутся при регулировке «качества» )4 – Начинаем заворачивать винт «качества», добиваясь равномерной, устойчивой работы двигателя, затем заворачиваем винт ещё глубже, до появления неустойчивой работы и снова возвращаемся в зону устойчивой работы мотора. Основная задача установить регулировочный винт в «зоне» устойчивой работы двигателя, с максимально возможным «забеднением» смеси ( чем глубже завёрнут винт, тем беднее смесь, тем меньше содержание СО ).5 – Выставляем «нужные» холостые обороты с помощью винта «количества», не забывая о разряжении в вакуумной трубке. ( «Нужные» холостые обороты, это 800 – 900 об/мин для летнего сезона и 900 – 1000 об/мин для зимы, для новичков и «гонщиков» . )6 – Для более точной регулировки действия пунктов 4 и 5 повторяем ещё раз.

Если обороты плавают досихпор то потихоньку выкручиваем клапан холостого хода. Обороты должны подняться. Опускаем их до 900 с помощью винта количества. И плаванье прекратится.

Всё) настройка и чистка завершена. В моём случае обороты холостого держатся идеально. Разгон ощутимый, без рывков. Обороты поднимаются и опускаются плавно.Фотографировал на телефон, так что качество неочень.Если непонятно, то спрашивайте, отвечу на все вопросы)
