Как установить электронное зажигание на ваз 2106 (бсз)

Симптомы неисправности

Определить неправильно выставленное зажигание не составит особого труда. Если у вашего автомобиля появились проблемы с запуском, мотор работает неровно, появляется выраженная детонация, всё это может свидетельствовать о неправильном зажигании.
Также проблемы с зажиганием можно также определить народным способом:
Машину разгоняют до скорости приблизительно 45 километров. Включают четвертую скорость, и резко нажимают на педаль газа.
После такого резкого ускорения появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может говорить о сбившимся зажигании.

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

  1. Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
  2. Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
  3. Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
  4. Демонтируйте катушку и уберите её в сторону.


Схема подключения элементов электронного зажигания

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8—0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами

Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.

Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно схеме (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки

Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

Инструкция по монтажу в фотографиях


Бегунок должен стоять в такой позиции перед снятием трамблера


Крышка трамблера снимается путем освобождения двух защелок


Ключом на 8 и 10 нужно открутить провода от распределителя


С катушки снимается высоковольтный провод и откручиваются жилы, ведущие к замку зажигания и тахометру


Таким образом трамблер вынимается из блока цилиндров

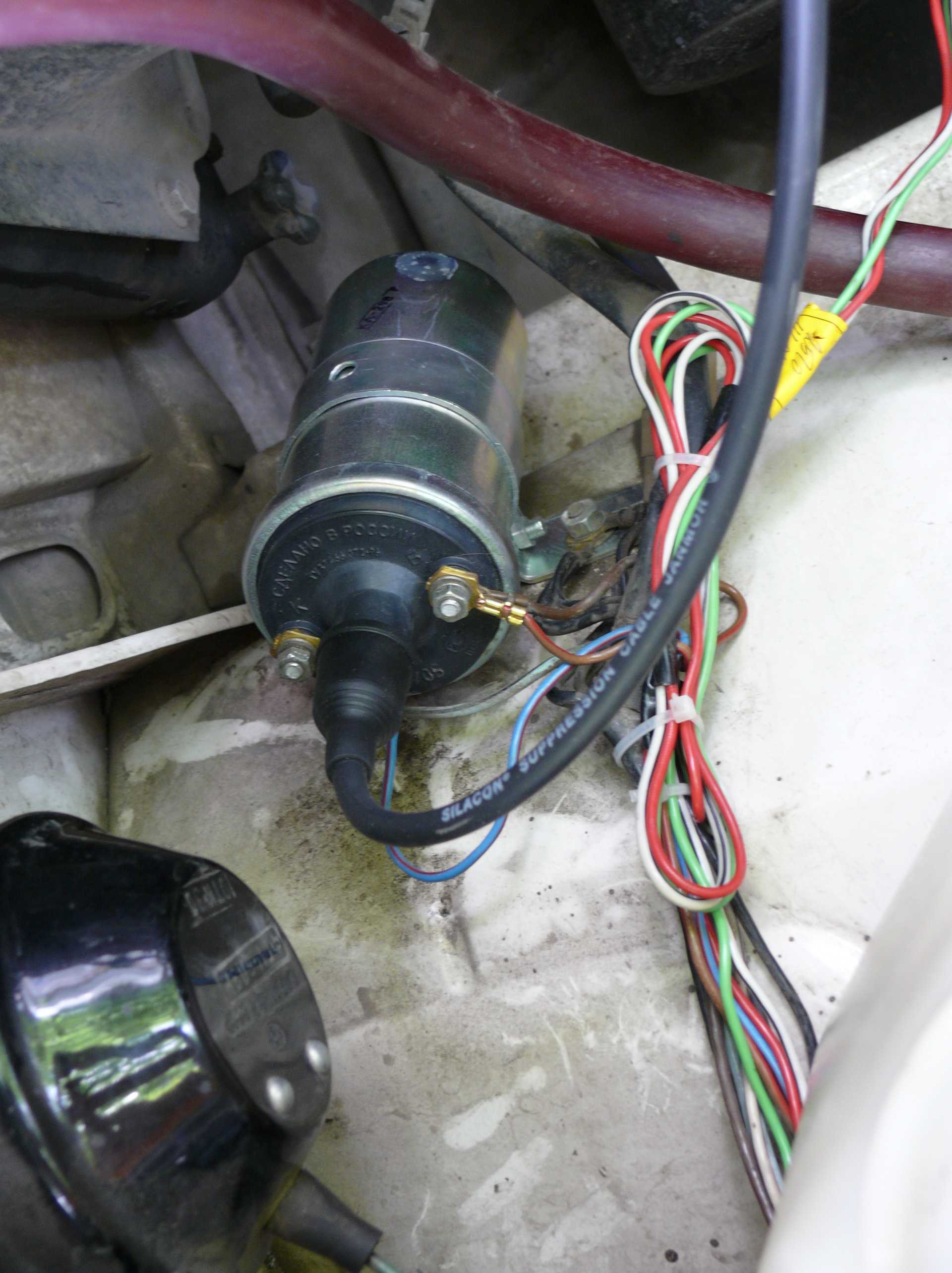

Провода к новой катушке подключаются так же, как к старой


Коммутатор ставится на свободном месте выше бачка омывателя


Не перепутайте провода, подключая новый распределитель

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Параметры Единицы измерения Классическая Бесконтактная
Энергия искрового разряда мДж 20 60
Время нарастания вторичного напряжения с 2 до 15 кВ мкс 30 20
Вторичное напряжение max кВ 26 29,5
Длительность искрового разряда мс 1,5 2

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Контактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы + Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ). Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км). Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы + Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен. Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.
Плюсы + Минусы —
Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное. В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

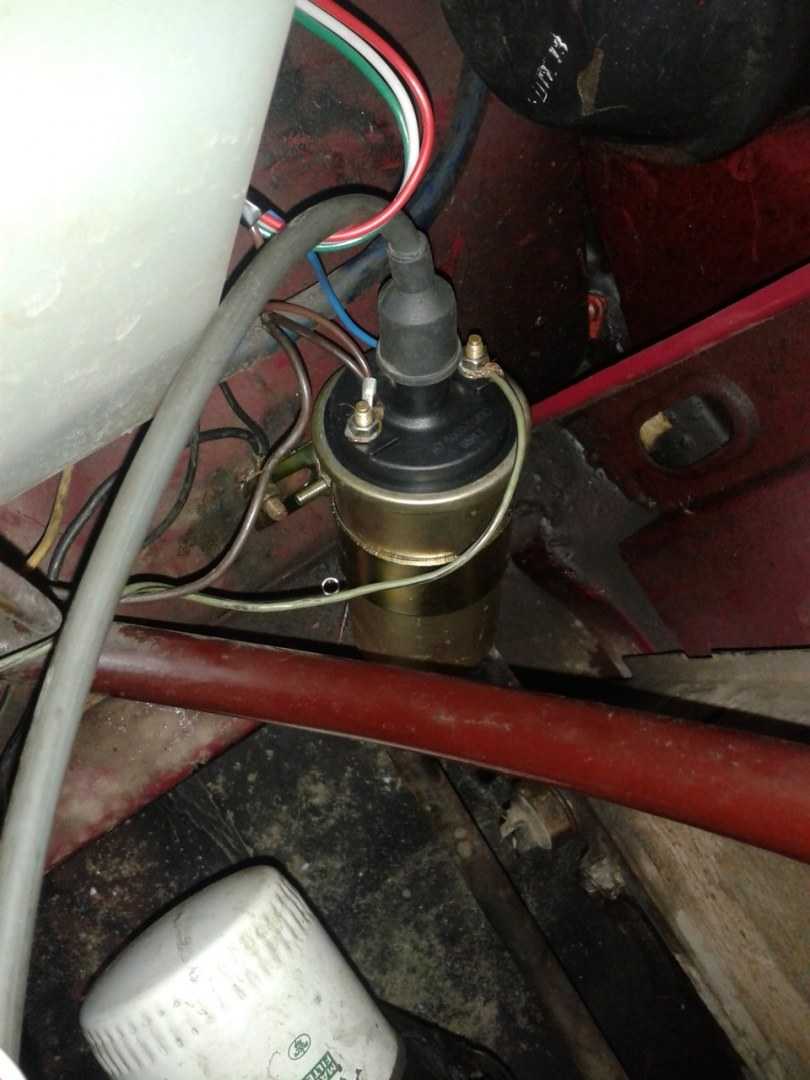

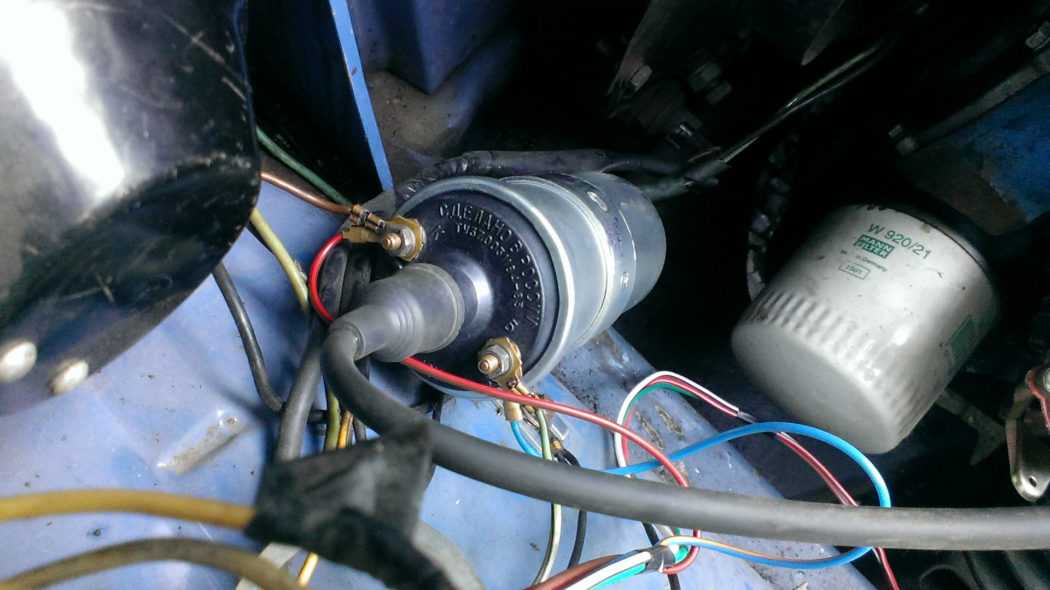

Катушка зажигания ваз 2106

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

Как проверить

При выполнении этой работы, как и любой другой, связанной с электрооборудованием, необходимо обязательно отсоединить клемму «минус» от аккумуляторной батареи.

Итак, чтобы проверить на исправность первичную обмотку катушки зажигания ВАЗ 2106, необходимо подсоединить оба провода омметра к двум боковым выводам, как это наглядно представлено на фотографии ниже:

По данным из многочисленных технических руководств по ремонту ВАЗ 2106, сопротивление в данном случае должно быть в пределах 3-4 Ом. Это будет говорить о полной исправности катушки зажигания. Как видите, в моем случае, сопротивление немного выше (но незначительно), и при этому проблем никаких с работой системы зажигания не наблюдалось.

Если значение при измерении сильно отклонено от нормы, это говорит о неисправности и необходимости замены детали.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Как подключить

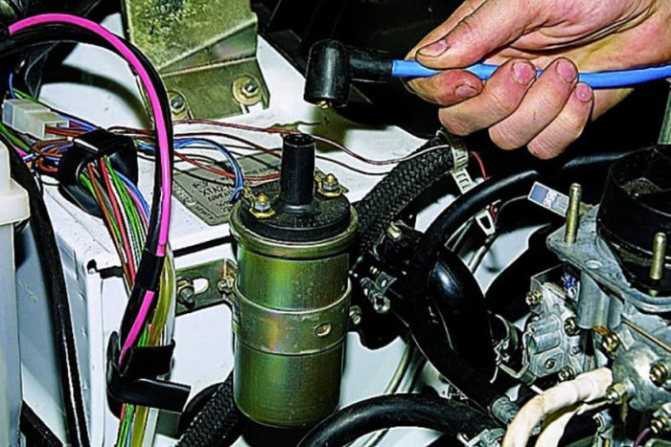

Итак, первоначально необходимо отсоединить центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).

Также отключить все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.

Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.

Теперь нужно открутить сам корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками. Их-то и нужно нам открутить.

После проделанной работы, можно смело вынимать катушку зажигания и производить ее замену при необходимости.

Цена новой такой детали составляет около 500 рублей, или даже немного подешевле. Все зависит от места ее покупки.

Неисправности

В исправности катушки зажигания можно убедиться следующим простым способом. Вынуть из зажима крышки распределителя центральный провод высокого напряжения и установить зазор 5-7 мм. Между наконечником этого провода и «массой» автомобиля. Если катушка исправна, то в этом зазоре при проворачивании коленчатого вала двигателя в момент размыкания контактов будет возникать сильная искра с голубым отливом. Слабая искра или ее отсутствие свидетельствуют о неисправности катушки зажигания. Можно предположить, что в обмотках катушки зажигания произошло короткое замыкание. Наиболее распространенной причиной преждевременной неисправности катушки зажигания является включенное долгое время зажигание при неработающем двигателе. От повышенной температуры изоляция обмоток катушки зажигания высыхает, осыпается, что и приводит к короткому замыканию. Обнаруженную неисправную катушку зажигания необходимо заменить. Для замены можно использовать катушку зажигания любого отечественного легкового автомобиля с напряжением системы электрооборудования 12 В. Такая катушка зажигания обычно подходит и по местам крепления. При этом необходимо иметь в виду, что катушки зажигания некоторых отечественных автомобилей имеют не две, а три клеммы: ВК, ВК-Б и третью клемму без обозначения. В этом случае, например, для замены катушки на автомобилях ВАЗ, с распределителем следует соединить клемму без обозначения, второй провод присоединить к клемме ВК-6, а клемму ВК оставить свободной. Помимо этого, в этом случае нельзя также непосредственно использовать стандартный провал высокого напряжения, соединяющий катушку зажигания с распределителем. Его придется приспособить или, что еще лучше, заменить запасным проводом, не имеющим наконечника на одном из концов. При замене запасной неисправной катушки зажигания все провода должны быть правильно подсоединены, надежно закреплены и изолированы.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

  • насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
  • при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
  • поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
  • контакты внутри трамблёра разомкнуты;
  • подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

  1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
  2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
  3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
  4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
  5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

  • снимите крышку трамблёра;
  • открутите гайку его крепления;
  • вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
  • прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

  • на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
  • с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

  • основной распределитель импульсов зажигания — трамблёр;
  • катушка, вырабатывающая высокое напряжение для искры;
  • коммутатор;
  • соединительный шлейф проводов с разъёмами;
  • кабели высокого напряжения с усиленной изоляцией;
  • свечи зажигания.

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

  • вал с площадкой и бегунком на конце;
  • опорная пластина, поворачивающаяся на подшипнике;
  • магнитный датчик Холла;
  • на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

  • отдаёт команды транзистору разрывать цепь катушки;
  • создаёт в цепи электромагнитного датчика опорное напряжение;
  • считает обороты двигателя;
  • защищает цепь от высоковольтных импульсов (свыше 24 В);
  • корректирует угол опережения зажигания.

Зачем необходимо выставлять зажигание

Правильно отрегулированный момент зажигания позволяет владельцу ВАЗ как сберечь топливо, так и улучшить динамические характеристики автомобиля и избавиться от проблем с запуском мотора в холодную пору года.

Машина поставляется в продажу с надлежаще настроенными узлами и агрегатами, но со временем регулировка сбивается. Эта участь не обходит стороной и систему зажигания. В последнем случае силовая установка перестает работать в оптимальном режиме, и в ней часто возникает слишком сильная детонация, что, в свою очередь, приводит к ускоренному износу основных элементов.

Соответственно, владельцам ВАЗ периодически приходится заниматься самостоятельным выставлением зажигания. Менее опытные водители вынуждены обращаться за этим в мастерские, чьи услуги стоят очень недешево. Расходов удастся избежать, если освоить все тонкости регулировки.

В настоящее время есть два основных способа настройки рассматриваемой системы. Сразу скажем: каждый из них правильный. Некоторые поднаторевшие в обслуживании водители используют так называемый опытный метод, другие предпочитают осуществлять регулировку с помощью стробоскопа. Оба варианта имеют и преимущества, и недостатки, сумма которых не позволяет однозначно определить наиболее предпочтительный.

Работы по изменению зажигания

Как отрегулировать электронное зажигание на ваз 2106 после процедуры размещения нового комплекта на авто? Первым этапом регулировки является настройка трамблера:

  •  Убрать свечу с первого цилиндра;
  •  Разместить палец руки на ее отверстии;
  •  Осуществить поворот коленвала в направлении часовой стрелки.

Регулировка электронного зажигания на ваз 2106 проводится, когда на палец начнет поступать струя воздуха. В этот момент следует прекратить поворот. Далее изменяется расположение трамблера, а именно бегунок должен смотреть в сторону ведущего цилиндра.

Следующим этапом ответа на вопрос как настроить электронное зажигание на ваз 2106 выступает изменение момента зажигания. Этап предполагает подведение центрального катушечного провода к свечке и дальнейшее замыкание на массу. Бегунок поворачивается в направлении противоположном часовой стрелке до образования искры. А также требуется следить за тем, чтобы этот участок находился в месте взаимодействия бегунка и первого цилиндра.

Как выставить электронное зажигание на ваз 2106, если появилась детонация? После оборудования автомобиля приобретенным комплектом и регулировки необходимо прогреть автомобиль и надавив на газ, установив вторую передачу, слушать работу двигателя. Если нет никаких шумов и детонации, то настройка верна. В ситуации, если появляются детонация, то надо настроить зажигание позднее.

Как отрегулировать бесконтактное зажигание на ваз 2106, если требуется скорректировать опережающий угол посредством стробоскопа. Прибор присоединяется напряжению машины с предварительным снятием и заглушкой вакуумного шланга. После этого мотор должен поработать до нормальных холостых оборотов и ослабить болт на распределяющем устройстве. Луч стробоскопа должен падать на шкив коленвала. Вращая трамблер добиться расположения меток напротив отметок на крышке распределения топливной смеси. После этого закрепить устройство.

Таким образом, теперь многие будут знать, каким образом смонтировать и как настроить бесконтактное зажигание на ваз 2106. Процедура может быть выполнена самостоятельно при наличии подручных средств и комплекта нового устройства.
