Нет искры? Ищем причины!

На личной практике, у меня было несколько случаев, которые сопровождались пропаданием искры и ниже я приведу их и расскажу о каждом более подробно.

Опять же оговорюсь, что это не является полным списком всех проблем, которые могут стать причиной, но большинство из них я постараюсь привести. Для опытных владельцев можно дополнять свои мысли по

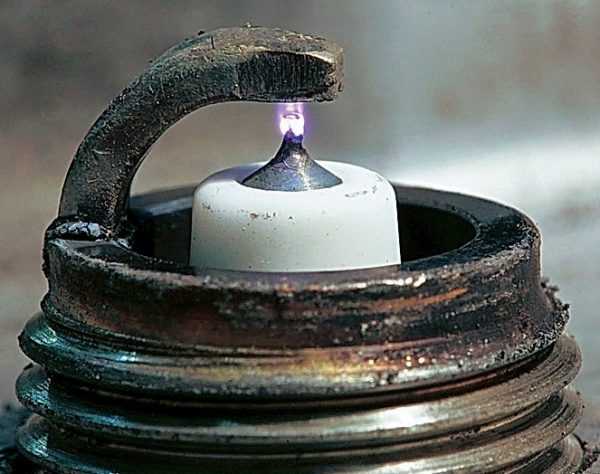

Неисправность одной из свечи зажигания

Если при проверке свечи, искра между электродами не появляется, то первое, что нужно сделать — это проверить саму свечу. Возможно, что именно она стала причиной данной проблемы.

Возьмите исправную свечу (лучше всегда с собой возить в запасе) и немного прокрутите стартером, посмотрев на работоспособность свечи. Если искра появилась — отлично, если нет, следует искать причину дальше.

Также, посмотреть проблемы, по которым пропадает искра, можно посмотреть здесь: https://atlib.ru/blog/164-net-iskry

Выход из строя высоковольтных свечных проводов или центрального провода катушки зажигания

Если искра отсутствует на каком-либо одном цилиндре, то попробуйте поменять местами высоковольтные провода. Если после этого работа предыдущего цилиндра восстановилась, а другой цилиндр наоборот перестал работать — это говорит о выходе из строя свечного провода.

Если искра не поступает ни к одной свече зажигания ВАЗ 2106, то следует проверить целостность и работоспособность центрального провода, можно аналогичным способом, как в прошлом абзаце. Также, стоит просто поробовать посильнее воткнуть провод в катушку и крышку трамблера, быть может просто в одном из этих мест провод немного выскочил и нет необходимого контакта.

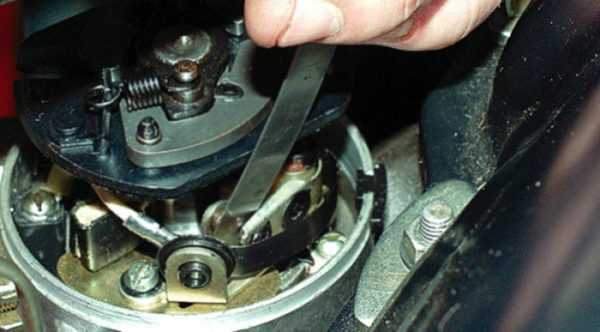

Пригорели контакты в трамблере или совсем вышли из строя

Откройте крышку трамблера и внимательно осмотрите контакты. Они могли пригореть и из-за этого пропадет искра. Также, проверьте их на целостность.

И еще один немаловажный момент: при открытой крышке трамблера покрутите стартером и посмотрите, размыкаются ли контакты? Если нет, от необходимо отрегулировать зазор между контактами.

Если вы убедились, что на этом этапе все нормально, то следует обратить внимание на следующий элемент

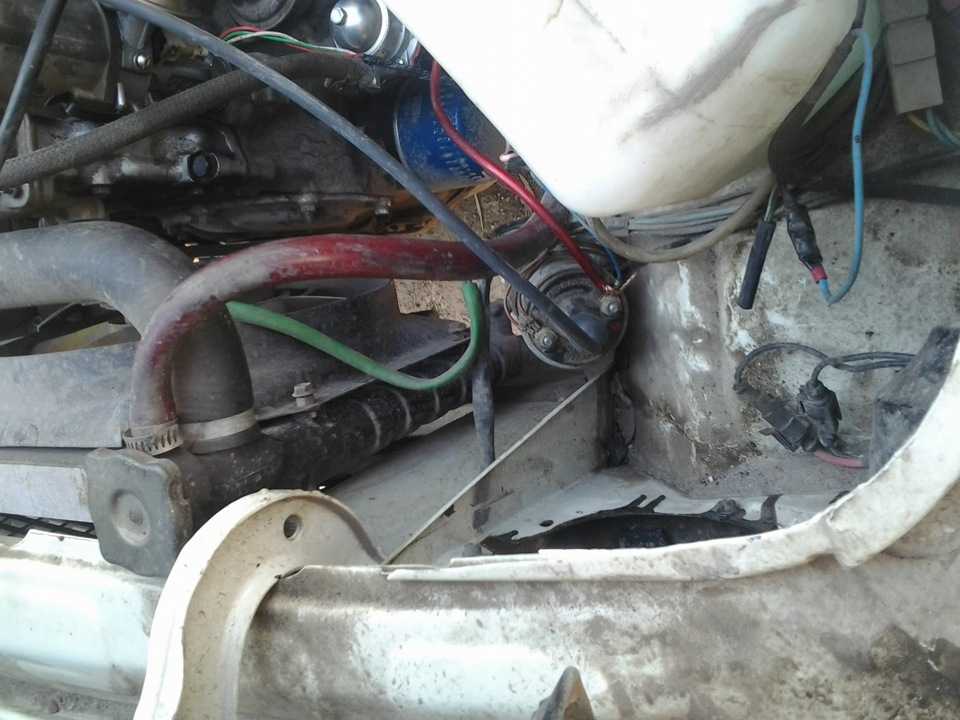

Неисправность катушки зажигания ВАЗ 2106

Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему!

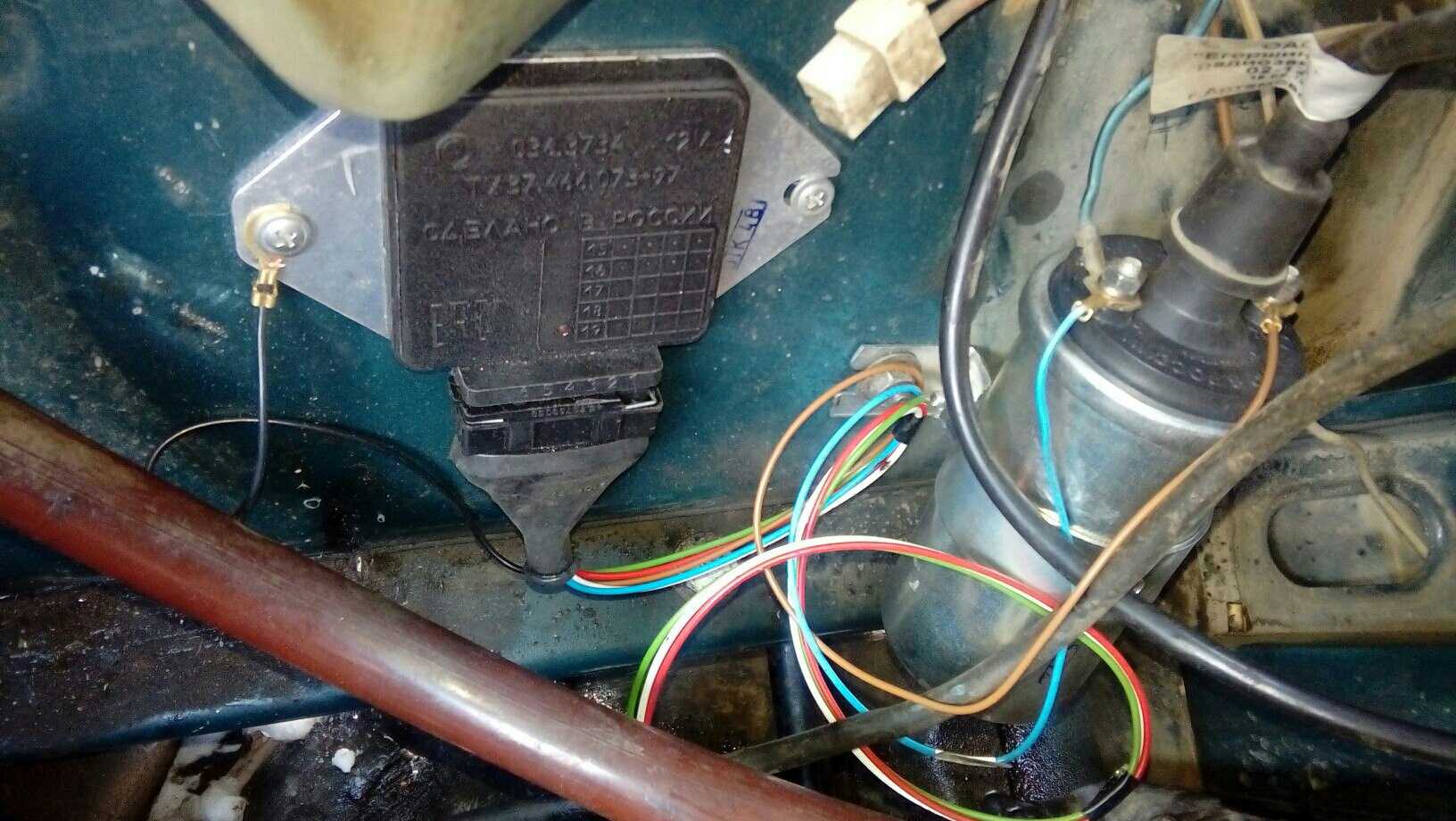

Выход из строя коммутатора или датчика холла

Этот пункт относится к владельцам ВАЗ 2106 с электронным зажиганием. Если нет искры, то именно эти два элемента могут стать причиной данной беды. Необходимо провести диагностику неисправности этих деталей и заменить в случае необходимости на новые.

Если у вас на ВАЗ 2106 установлено БСЦ, то с собой в запасе можно возить датчик холла, который является наиболее частой причиной неисправности. Или же на крайний случай сделайте как я, старый комплект контактного зажигания аккуратно сложите и пусть он лежит в багажнике. Места он много не занимает, но где-нибудь в дороге может вас сильно выручить, если один из элементов БСЗ сгорит!

Карбюраторный двигатель не запускается (причины связанные с системой зажигания)

Двигатель не запускается или запускается и глохнет, причины

— Неисправен аккумулятор

Аккумулятор мог попросту сесть. Так же могли окислиться его выводы или наконечники силовых проводов. Окисления можно удалить наждачной бумагой, а АКБ зарядить.

— Неисправны свечи зажигания

Возможно «пробит» (утечка тока на «массу») изолятор свечей, или неверный зазор между электродами свечи, или они покрыты черным или масляным нагаром. Для определения неисправности необходимо вывернуть свечи и посмотреть на нагар на их электродах. Проверить зазор. Если свеча не работает вообще, то она может быть залита топливом. См. «Неисправности свечей зажигания». Для определения «пробоя» можно провести тест с пуском двигателя в темноте (описан в Примечаниях ниже).

— Высоковольтные провода присоединены в неправильном порядке

Если провода по каким-то причинам отсоединялись от свечей или крышки трамблера вполне возможно, что обратно они установлены с ошибкой. Проверьте порядок присоединения проводов.

— Неправильно установлен момент опережения зажигания

Если момент слишком ранний или слишком поздний, то вполне возможно, что двигатель не запустится или будет запускаться с трудом и глохнуть. Угол опережения зажигания устанавливаем с помощью стробоскопа или на слух вращением трамблера до появления устойчивого холостого хода в пределах 700-800 об/мин. Требуемые углы опережения и порядок их установки см. «Установка момента зажигания на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099».

— Неисправны высоковольтные провода

Высоковольтные провода могут иметь повреждение защитного покрытия («пробой»). Его проще всего проверить по наличию на них свечения, запустив двигатель в темноте. Так же можно проверить их сопротивление при помощи тестера. Помимо этого в ходе визуального осмотра выявляем окислившиеся или разрушенные наконечники проводов.

— Неисправна крышка трамблера

В случае «пробоя» крышки трамблера необходимо снять ее и осмотреть. Следы «пробоя» заметны визуально (точки, полосы). Помимо этого необходимо оценить состояние контактов внутри и снаружи крышки и состояние центрального контактного «уголька».

— Неисправен распределитель зажигания («бегунок»)

В случае пробоя «бегунка» его так же необходимо снять и осмотреть. Следы «пробоя» заметны визуально. Помехоподавительный резистор в «бегунке» так же может стать причиной того, что двигатель не запускается или запускается и глохнет. Замените его отрезком медной проволоки и повторите пуск двигателя.

— Неисправна катушка зажигания

Можно визуально оценить состояние крышки катушки зажигания. Трещины в ней не допустимы (особенно вокруг центрального контакта), так как это признак «пробоя». Более тщательно проверить катушку можно при помощи тестера. В случае его отсутствия временной заменой на заведомо исправную. См. «Проверка катушки зажигания».

— Неисправен датчик Холла

Определить исправность датчика Холла без вольтметра невозможно (См. «Проверка датчика Холла»). Возможна замена его заведомо исправным с последующим повторным пуском двигателя.

— Неисправен коммутатор

Проверить исправность коммутатора без осциллографа проблематично. Предварительно это можно сделать по показаниям вольтметра при повороте ключа в замке зажигания. См. «Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправны провода низкого напряжения системы зажигания

Визуально осматриваем провода низкого напряжения системы зажигания. Проверяем наличие изломов, протертостей, соскочивших или не до конца надетых фишек. Проверяем наличие напряжения на выводе Б+ катушки и выводе 30/1 замка зажигания. В помощь можно взять «Схему системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен замок зажигания

Ток в систему зажигания подается через выводы 30/1 (коричневый провод-ток приходит с генератора) и 15 (голубой с черным – ток идет на катушку). Если контакт в колодке на замке окислился или неплотный система зажигания будет обесточена и двигатель не запустится.

Примечания и дополнения

— Предварительная проверка системы зажигания заключается в проверке наличия искры на свечах зажигания (вывернутая свеча с присоединенным в/вольтным проводом кладется на двигатель-«масса», двигатель прокручивается стартером, визуально оценивается наличие и сила искры на свече). Подробнее см. «Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

— Общая проверка элементов системы зажигания на «пробой»: в темноте завести двигатель и визуально осмотреть свечи, бронепровода, крышку трамблера, катушку зажигание. В случае их неисправности будет заметно искрение или свечение.

Еще статьи по системе зажигания

Источник

Диагностика системы зажигания с помощью осциллографа

Часто при профессиональной проверке системы зажигания автомобиля используют прибор под названием мотор-тестер. Его основная задача — мониторинг осциллограммы высокого напряжения в системе зажигания. Кроме этого, с помощью этого прибора можно посмотреть следующие рабочие параметры в реальном времени:

Полный набор мотор-тестера для диагностики авто

• напряжение искры;
• время существования искры;
• пробивное напряжение искры.

Вся информация выводится на экран в виде осциллограммы на экран компьютера, что дает исчерпывающее представление о рабочих характеристиках свечей и других элементов системы зажигания автомобиля. В зависимости от системы зажигания диагностика проводится по разным алгоритмам.

В частности, классическое (трамблерное), индивидуальное и DIS системы зажигания проверяются с помощью осциллографа по-разному. Подробную инструкцию об этом вы можете найти в отдельной статье посвященной проверке зажигания осциллографом.

Выводы

Неисправности в системе зажигания автомобиля порой могут обернуться большими проблемами в самый неподходящий момент. Поэтому рекомендуем вам периодически проводить процедуру осмотра ее основных элементов (свечей зажигания, высоковольтных проводов, катушки зажигания). Проверка эта несложная, и вполне под силу даже неопытному автомобилисту. А в случае возникновения сложных поломок рекомендуем обратиться за помощью на СТО для того, чтобы провести детальную диагностику с помощью мотор-тестера и другого диагностического оборудования.

Катушка зажигания

Итак, если выяснилось, что все свечи работают исправно, высоковольтные провода напряжение подают, центральный провод также исправно работает, а контакты не имеют повреждений, придется углубляться внутрь системы и диагностировать катушку зажигания.

Без специального оборудования здесь не обойтись. Нужно приготовить либо мультиметр, либо омметр. Ваша задача проверить с помощью этих приборов обе обмотки и убедиться, что сопротивление этих обмоток имеет нормальные показатели, соответствующие тем, что описаны в руководстве по Ваз 2106. Если удалось выявить отклонения от нормы, для устранения проблемы нужно будет ставить новую исправную деталь.

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
   • свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
   • свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
   • свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

• https://dial21.ru/to/slabaya-iskra-na-svechah.html
• https://KiAuto.ru/neispravnosti/net-zazhiganiya.html
• https://NpfGeoProm.ru/remont-i-tehservis/plohaya-iskra-na-svechah.html
• https://avtika.ru/ot-chego-plohaya-iskra-v-dvigatele/
• https://elm3.ru/diagnostika/net-iskry
• https://SwapMotor.ru/ustrojstvo-dvigatelya/net-iskry-inzhektor.html

Проверка контактного трамблёра

Необходимость проверки прерывателя-распределителя появляется в том случае, если с искрообразованием возникли проблемы, а в ходе диагностики элементов системы зажигания неполадку выявить не удалось.

Крышка и ротор

В первую очередь осматриваем крышку и ротор устройства. Проверка состоит из следующих шагов:

1. Демонтируем крышку распределителя и осматриваем её внутри и снаружи. На ней не должно быть трещин, сколов, выгоревших контактов. При обнаружении повреждений деталь подлежит замене.

Контактная группа

Основными неисправностями контактной группы распределителя зажигания являются подгоревшие контакты и неправильный зазор между ними. В случае подгорания контакты зачищают мелкой наждачной бумагой. При сильном повреждении лучше их заменить. Что касается самого зазора, то для его проверки необходимо снять крышку прерывателя-распределителя и провернуть коленвал мотора, чтобы кулачок на валу трамблёра максимально разомкнул контакты. Щупом проверяем зазор и если он отличается от нормы, то производим регулировку контактов путём отворачивания соответствующих винтов и перемещения контактной пластины.

Конденсатор

Если на трамблёре вашей «шестёрки» установлен конденсатор, то иногда деталь может выходить из строя в результате пробоя. Проявляется неисправность следующим образом:

• проблемы с запуском мотора;
• внезапная остановка двигателя во время движения.

Проверить элемент можно такими способами:

1. Контрольной лампой. Отсоединяем проводок, идущий от катушки и провод конденсатора от распределителя согласно рисунку. В разрыв цепи подсоединяем лампочку и включаем зажигание. Если лампа загорелась, значит, проверяемая деталь пробита и требует замены. Если нет, то исправна.

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

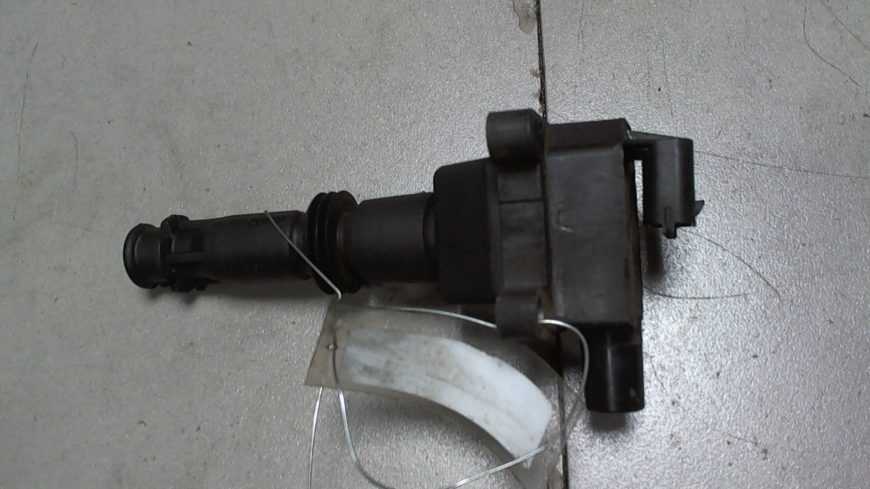

Проверка катушки зажигания

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала. Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

Признаки, что необходимо проверить свечи на наличие искры

Внеплановая проверка свечей всегда связана с некорректной
работой двигателя. Осмотр проводим, если при работе автомобиля замечаем
следующие признаки:

1. Мотор
   начинает заводиться после долгого вращения стартера или не заводится
   совсем.
2. Двигатель
   работает с перебоями на холостом ходу, троит, дергается во время езды.
3. Увеличивается
   расход топлива.
4. Ухудшается
   динамика, двигатель теряет мощность.

Негативное последствие неправильно работающей свечи –
скопление топливной смеси в камере сгорания и его детонация. Это приведет к деформации
шатуна, поломке поршней, коленвала и других узлов силового блока.

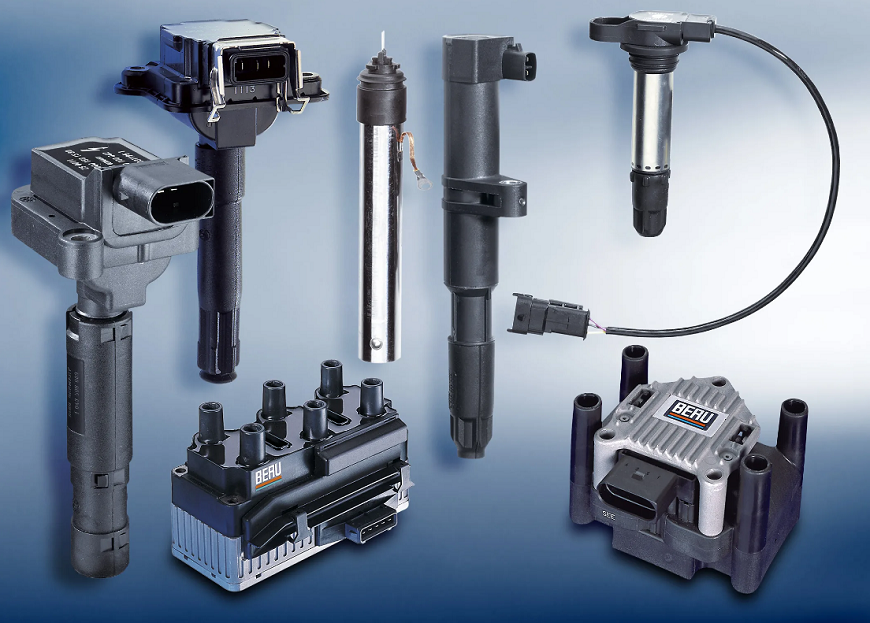

Виды катушек зажигания

1. Индивидуальная, штекерная, на цилиндр. Не требует высоковольтных проводов. Устанавливается, как правило, над свечой зажигания в свечной колодец. Импульс создается непосредственно на свече. Представляет собой компактное устройство, не занимающее много места.
2. Классическая маслонаполненная катушка с трамблером-распределителем. Это старая модель, в современном автомобилестроении уже почти не применяется.
   В ней индуцированное напряжение по соответствующему кабелю идет к трамблеру – прерывателю-распределителю зажигания, а оттуда – к свечам.
3. Система катушек зажигания, объединенных в общем корпусе. Иное название – рейки. Вариант без проводов, аналогичный индивидуальному, но отдельные катушки собраны в общем основании.
4. Модуль зажигания составляется из нескольких катушек. Они задают импульсы высокого напряжения, которые идут каждый к своей свече по выводам. Возможна попарная передача импульса.

Позднее был внедрен бесконтактный метод зажигания. Контакты трамблера были заменены на электронные коммутаторы для автоматического отключения тока. В настоящее время работают под управлением электронных систем.

Еще катушки различаются:

По тому, есть контакт или нет (контактные или бесконтактные). К первому типу принадлежат классические устройства с трамблером, который снабжен контактами, ко второму – все остальные.

По количеству свечей зажигания. По этому параметру КЗ делятся на общие или индивидуальные. То есть импульс идет к одной свече или к нескольким.

Любая система зажигания отличается своими особыми характеристиками, они влияют на износ устройств и возможные поломки. Например, у индивидуальных КЗ сердечник есть у первичной обмотки, вторичная – внешнего вида. Она совместима с электронным зажиганием, в конструкции присутствует диод для отсечения тока.

Когда выводов два или несколько, напряжение идет к нескольким цилиндрам, это влияет на результаты проверки: приходится учитывать, что на вторичной обмотке получаемые данные будут одинаковыми для всех выводов.

Признаки неисправности

Прежде чем приступать к ремонту анализируемого механизма или же крышки трамблера, естественно, следует внимательно проверить его. Это поможет узнать конкретную причину возникшей неисправности и способ борьбы с ней.

Существуют определенные признаки, которые указывают на наличие неисправностей в работе трамблера. В их список попали такие:

• Во время движения автомобиль непривычно, ненормально дергается.
• Двигатель не заводится.
• В процессе набирания скорости поршневые пальцы начинают стучать.
• Автомобиль очень медленно набирает скорость.
• Расход топлива значительно увеличивается.

Естественно, наличие какого-либо из вышеприведенных признаков еще не дает право утверждать, что проблема заключается именно в распределителе зажигания. Но при выявлении какой-либо из них следует начинать «бить тревогу» и, желательно, готовиться к ремонту трамблера.

В перечень наиболее распространенных неисправностей трамблера входят:

1. Бегунок, который прогорел.
2. Подгоревшие контакты, которые находятся в крышке трамблера.
3. Выхождение из строя датчика Холла.
4. Подшипник датчика Холла заклинило или же разболтало.
5. Появление трещин в крышке.
6. Штекер датчика Холла имеет плохой контакт.
7. Попадание масла в распределитель, несмотря на наличие защитной крышки.

Тут следует отметить, что все типы вышеприведенных проблем с трамблером подразумевают под собой осуществление замены неисправных деталей, помимо двух последних пунктов.

Провода высокого напряжения

После того как свечи были проверены и оказалось, что проблема не в них, нужно протестировать, не случилось ли чего с высоковольтными проводами. Диагностика проводится в четыре простых шага.

• Если искра отсутствует только на одном цилиндре, меняем провода местами
• Проверяем, не устранилась ли проблема после этого действия
• Если на цилиндре искра появилась, но при этом она пропала на другом цилиндре, значит дело однозначно в проводе.
• Неисправный провод нужно заменить на новый.

Подобным образом не мешало бы проверить, исправен ли центральный провод, который подает ток на катушку зажигания. Иногда искра появляется после того, как этот провод сильнее прижимают к трансформатору, который находится на крышке трамблера.

KpaHik › Блог › Нет искры с катушки зажигания — возможные причины

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока;• в карбюратор не доходит топливо;• ток с катушки зажигания не попадает в трамблер;• причина нет искры с катушки зажигания;• между электродами свечи не проходит искра;• в камеру сгорания не попадает топливная жидкость;• сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя;• проблемы в запускании двигателя;• резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;• увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

1. Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
2. Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
3. Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
4. В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
5. В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

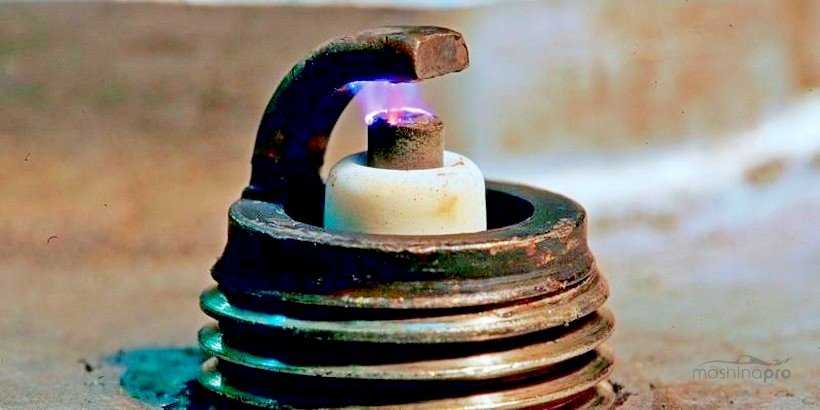

Какая должна быть искра

Нормальная работа двигателя возможно только с качественной искрой, что определяется по её цвету, который должен быть ярко-белым с голубым оттенком. Если искра имеет фиолетовый, красный либо жёлтый цвет, то это говорит о проблемах в системе зажигания.

Признаки плохой искры

Искра может быть как плохой, так и вовсе отсутствовать. Поэтому нужно разобраться, какие возможны симптомы и что может быть причиной при проблемах с искрообразованием.

Нет искры

Полное отсутствие искры проявляется невозможностью запустить мотор. Причин такого явления может быть немало:

• мокрые или вышедшие из строя свечи зажигания;
• повреждённые ВВ провода;
• обрыв в катушке;
• неполадки в трамблёре;
• поломка датчика Холла либо коммутатора (на авто с бесконтактным распределителем).

Слабая искра

Мощность искры также оказывает немалое влияние на функционирование силового агрегата. Если искра слабая, то горючая смесь может возгораться раньше или позже, чем это необходимо. В результате снижается мощность, повышается расход топлива, возникают провалы на разных режимах, также двигатель может троить.

Одной из причин, по которым искра может быть слабой, является неправильный зазор контактной группы распределителя зажигания. Для классических «Жигулей» этот параметр составляет 0,35–0,45 мм. Зазор меньше этого значения приводит к образованию слабой искры. Большее значение, при котором контакты в трамблёре полностью не смыкаются, может привести к полному отсутствию искры. Помимо контактной группы из внимания не стоит упускать и другие составляющие системы зажигания.

Недостаточно мощная искра возможна, например, при пробое свечных проводов, т. е. когда часть энергии уходит на массу. То же самое может происходить со свечой, когда пробивает изолятор либо на электродах образовывается значительный слой нагара, препятствующий пробою искры.

Искра не на тот цилиндр

Довольно редко, но бывает, что искра есть, но подаётся не на тот цилиндр. Двигатель при этом работает нестабильно, троит, стреляет в воздушный фильтр. В этом случае ни о какой нормальной работе мотора и речи быть не может. Причин такого поведения может быть не так уж много:

• перепутаны ВВ провода на крышке распределителя;
• неправильно установлена крышка на трамблёре;
• неверно подключены свечные провода к свечам.

Последний пункт хоть и маловероятен, поскольку длина у высоковольтных кабелей разная, но всё же и его стоит рассматривать при возникновении проблем с зажиганием. Перечисленные причины возникают, как правило, по неопытности. Поэтому выполняя ремонт системы зажигания нужно быть внимательным и производить подключение ВВ проводов в соответствии с нумерацией на крышке трамблёра.

Проверка катушки системы зажигания на искру

Для диагностики работоспособности катушки следует извлечь провод из распределителя-прерывателя. Далее проверка осуществляется аналогично тестированию высоковольтных проводов, то есть провод подносят к металлической поверхности и крутят стартером. Наличие искры укажет в этом случае на неполадки распределителя зажигания, если искры нет, тогда проблема заключается в катушке.

Для начала следует проверить контакты распределителя. Указанные контакты могут окислиться, также возможны повреждения изоляции, неисправным может быть и сам ротор. Обнаружение проблем с ротором позволяет устранить неисправность путем его замены. Во время проверки катушки зажигания следует выявить возможные дефекты целостности обмотки, прогары и другие признаки того, что внутри происходит короткое замыкание. Если такие признаки обнаружены, катушку следует заменить или произвести ремонт катушки зажигания.

Теперь давайте подробнее рассмотрим способы проверки основных элементов системы зажигания. Для этого снова вернемся к катушке. Как уже было сказано, наиболее частой причиной неисправности является поврежденная обмотка. Затем происходит пробой изоляции и возникает короткое замыкание

Еще важно понимать, что катушка может выйти из строя по причине перегрузок. Такие повышенные нагрузки возникают в результате проблемных свечей или свечных проводов. Для диагностики следует:

Для диагностики следует:

• поставить автомобиль в сухой парковочный, ремонтный или другой бокс. Можно также воспользоваться гаражом. Главное, чтобы влажность не была слишком высокой;
• далее понадобится очистить от загрязнений крышку трамблера, после чего указанная крышка подлежит снятию;
• затем нужно провернуть коленвал двигателя так, чтобы контакты распределителя оказались замкнутыми;
• теперь можно включить зажигание и поднести высоковольтный провод трамблера к «массе» на 3-7 мм;

После оценки искры можно принять решение о том, нужно ли менять катушку зажигания

Обратите внимание, ремонт данного элемента зачастую представляется нецелесообразным. Также во время установки новой запчасти следует точно придерживаться соблюдения необходимой полярности. Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки

Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы

Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки. Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы.

Чтобы проверить искру на свечах зажигания в том случае, если распределитель исправен и нет проблем с состоянием высоковольтных проводов, нужно выкрутить свечи из двигателя. Помимо контактов следует смотреть на нагар, степень замасливания электродов и т.п. Для нормального искрообразования загрязнения нужно отчистить. Также следует проверять зазор между электродами, который обычно в норме составляет от 0.7 до 0.9 мм. Если зазор нарушен, тогда можно аккуратно подогнуть боковой электрод. Такой способ является временной мерой, но позволяет проехать в отдельных случаях от нескольких десятков до сотен километров без «троения» двигателя в случае неполадок со свечей зажигания.

Также добавим, что для проверки свечей существуют специальные устройства-пистолеты. Обычно такие решения присутствуют в наличии у продавцов свечей зажигания в автомагазинах или на автомобильных рынках. Если есть такая возможность, тогда свечи можно проверить на подобном оборудовании.
