Для чего производится замена карбюратора на Ниве?

1. Если вспомнить все недостатки устройства классики, то оно имеет повышенный расход топлива, что не совсем оправдано для легкового автомобиля. Многие покупают ниву исключительно для городской езды и лишь изредка выезжают на бездорожье. В таких условиях расход необходимо снизить. Ремонт в этом случае невозможен.
2. Вторая причина подходит тем, для кого динамические характеристики слишком малы. Для этого устанавливают системы более совершенной конструкции, два карбюратора или производят тюнинг. Данный вариант встречается достаточно редко, поэтому рассмотрим первый для снижения расхода топлива. Тут поможет только замена карбюратора.

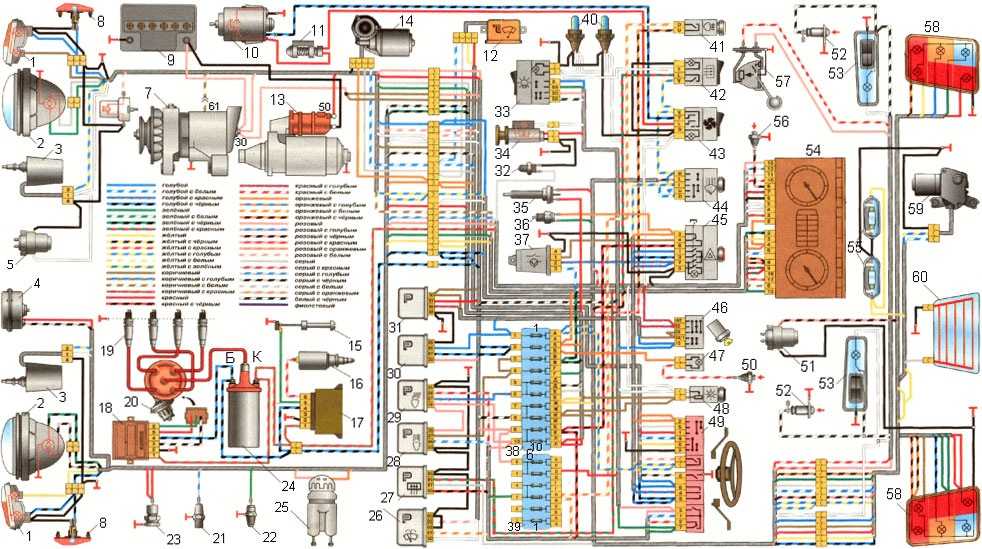

Схема электрооборудования ВАЗ-21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56. Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

Регулировка карбюратора ваз 21213 своими руками видео



Лучшие новости сайта

20 декабря 2015

Для проверки катушки зажигания на автомобиле Ваз 2106 (Шестерка), а именно замерить сопротивление, нам потребуется тестер, сама катушка, которую необходимо снять с автомобиля. Проверка катушки заключается в определение сопротивления первичной и вторичной обмоток, а так же отсутствие замыкания на корпус. Проделываем следующую последовательность действий: Переводим тестер в режим замера сопротивления и подсоединяем его клеммы к

19 декабря 2015

Периодически в процессе эксплуатации, при подозрение на повышенный расход топлива, неустойчивую работу двигателя на холостых оборотах или при проведение планового технического осмотра системы зажигания, выявляется присутствие черного нагара на свечах зажигания у автомобиля Ваз 2106. Не каждый водитель знает причину подобного эффекта, а кроется она в следующем — обогащенная топливная смесь или выражаясь простым языком,

19 декабря 2015

От правильности установки зазора в свечах зажигания на автомобиле Ваз 2106 с карбюраторным двигателем зависит качество работы системы воспламенения и как следствие самого силового агрегата. Если зазор будет слишком маленький, то искра на электроде будет иметь малую мощность (недостаточную для воспламенения горючей смеси), то же самое касается и слишком большого зазора. Завод изготовитель рекомендует устанавливать

01 декабря 2015

Снятие петель задней двери на автомобиле Ваз 2121 и Нива 2131 производят для их замены на новые в случае сильного износа, либо при ремонте самой крыши автомобиля, когда наличие петель будет мешать ходу проведения работ. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий: Снимите заднюю дверь. В верхнем углу двери, около петель, снимаем дверной

Лучшие новости сайта

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

1. датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
2. коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
3. катушки зажигания (маркировка 27.3705).

Справочно: данное устройство обеспечивает повышенную энергию искрообразования, что способствует запуску двигателя в холодное время, а также улучшает работу силового агрегата при эксплуатации автомобиля на топливе низкого качества.

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).

Совет: если вы часто эксплуатируете автомобиль во внедорожных условиях, то можете самостоятельно купить и подключить вольтметр к панели приборов своими руками. Он более информативен, чем контрольная лампа, и позволит вам задолго до разряда АКБ определить неисправности электросистемы.

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей.

Читать новости о новой Ниве

• Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214
• Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214
• Рычаги подвески передние нижние ВАЗ-2121 — Чертежи, 3D Модели, Проекты, Автомобили и автомобильное хозяйство (Автосервис)
• Метки ГРМ на автомобиле Шевроле Нива
• Ходовая часть, передняя подвеска, устройство, Конструкция, эксплуатация, описание, устройство, ремонт автомобилей Нива ВАЗ 2121, двигатель, сборка, разборка, трансмиссии, коробки передач
• Лифт подвески на ниве самостоятельно | Нива Ремонт
• Лифт подвески нива 2121 своими руками чертежи
• Тюнинг Нива 2121 своими руками: кузова, салона, подвески

Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:

• омывателя лобового стекла;
• вентилятора печки;
• очистителей всех фар;
• обогрев, дворник и омыватель стекла багажной двери.

Предохранитель за номером 2 контролирует:

• сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
• лампы фонарей заднего хода;
• передние стеклоочистители;
• индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
• указатели запаса горючего и температуры антифриза

3-4 – защищают цепь, соответственно, левого и правого дальнего света;

5-6 – ближний свет.

7 – предохранитель контролирует следующие элементы электрической схемы Нивы:

• габариты (задний правый и левый передний);
• подсветку госномера.

• подсветка приборной панели, прикуривателя, выключателей света в салоне;
• остальные габаритные сигналы.

9 – предохранитель отвечает за:

• поворотный указатель;
• реле-прерыватель и индикатор аварийной сигнализации;
• контакты включения нагревателя заднего стекла;

• клаксон;
• розетка;
• свет в салоне;
• задний стоп-сигнал.

• противотуманный свет (задний);
• моторчик очистителя фар (запуск, возврат в начальное положение).

16 – отвечает за работу прикуривателя.

Еще один блок находится в моторном отсеке. Там предохранители отвечают за:

Что изменилось с приходом инжекторной «Нивы»? Отличия в проводке

Единственный минус, который может последовать после такого монтажа снижение приемистости карбюраторного двигателя из-за меньшего диаметра дроссельной заслонки на несколько мм. жиклера основной дозирующей детали, через которую в дозированных количествах поступает в карбюратор топливная жидкость и воздух, их еще называют форсунками, или пробками ;.

Чистота фильтров. Это относится не только к топливному, но и воздушному фильтру. Если в карбюратор будет попадать меньше кислорода, нива 2121 начнет потреблять больше топлива, чтобы поддерживать обороты на нужном уровне. Смесь обогатится, и он начнет переливать.

Давление в шинах. Если давление недостаточное, то двигателю приходится совершать большую работу по преодолению такого сопротивления. Это приводит к тому, что, выполняя лишнюю работу, мотор потребляет огромное количество топлива. Но не стоит перекачивать шины, так как такое явление ухудшает сцепление с дорогой.

Лишний вес автомобиля. Эффект тот же, что и с недостаточным давлением. Если возить в багажнике, то карбюратор будет наполнять цилиндры большим количеством топлива. Нива 2121 не рассчитана на перевозку грузов.

Нарушение аэродинамики. Это относится к багажникам, и грузам, устанавливаемым на крыше авто. Увеличение сопротивления воздуха заставляет мотор расходовать больше энергии. То же самое относится и к открытым окнам при движении по трассе.

Агрессивная манера езды. Еще с автошколы известно, что плавный набор скорости и плавное торможение способствует экономии топлива. При движении на повышенных оборотах, карбюратор расходует больше бензина. ВАЗ 21213 Нива проектировалась с учетом езды на оборотах не выше 3000. Если не превышать эти пределы, то можно хорошо сэкономить.

Езда на нейтральной передаче. Это самая большая ошибка многих водителей. При падении оборотов ниже 1100 об/мин в работу включается автономная система холостого хода, которая заставляет мотор потреблять больше топлива, чтобы он не заглох, так как заслонка в этот момент закрыта. На подъезде к перекресткам, нужно убирать ногу с педали и плавно переходить на пониженные передачи.

Использование электронных приборов. Если включать большое количество различных приборов в тот момент, когда они не нужны, возрастает нагрузка на генератор, шкив которого находится в механической связи с коленчатым валом. Это и приводит к перерасходу бензину.

Длительный прогрев двигателя. Многие слишком долго греют машину на подсосе. Эффективнее всего, применять прогрев в движении. Когда мотор достиг отметки в 50 градусов Цельсия, можно начинать движение, не давая большой нагрузки на мотор. Температура дойдет до 90 градусов намного быстрее, а, соответственно, топлива сохранится больше.

Езда на максимальной скорости по трассе. Если ехать слишком быстро, пропорционально возрастает сопротивление воздуха, которое затормаживает движение. Здесь действует тот же принцип, что и при нарушении аэродинамических характеристик.

Схема предохранителей карбюраторной ВАЗ Нивы

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:

Расположение предохранителей Нивы 21213

Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.

Номер	Предназначение
1	Выключатель зажигания
2	Главное реле
3	Катушка БУ
4	Клапан
5	Выключатель карбюратора
6	Резерв

Схема расположения предохранителей ВАЗ 2121 Нива

В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.

Особенности электрооборудования

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371.3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения. Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

Жгут проводов «Нивы» для установки в подкапотном пространстве

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»

Схема электрооборудования ВАЗ-21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56. Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

Панель приборов

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

• спидометра;
• тахометра;
• указателя температуры ОЖ;
• 12 ламп-индикаторов;
• датчика заряда АКБ;
• указателя уровня горючего.

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

• тахометр (1);
• стабилизатор (2);
• подсветка панели (3);
• указатель разогрева ОЖ (4);
• уровень бензина (5);

• системы снижения уровня токсичности (6);
• обогрева стекла багажной двери (7);
• противотуманных фар (8);
• дальнего света (9);
• наружного освещения (10);
• сигналов поворота (11);
• уровня ТЖ (13);
• давления масла (14);
• блокировки дифференциала (15);
• резерва горючего (16);
• ремней безопасности (17);
• тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

• R1 – на 470 Ом (0,25 Вт);
• R2 –51 Ом, (5 Вт).

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.

Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Предохранители

F1 (5А)

• Лампы фонарей освещения номерного знака
• Лампы освещения приборов
• Контрольная лампа наружного освещения в комбинации приборов
• Подкапотная лампа
• Лампа дополнительного сигнала торможения
• Лампы габаритного света левого борта

F2 (7.5А)

• Лампа ближнего света (левая фара)
• Электрокорректор света фар
• Моторедуктор корректора

F3 (7.5А)

• Лампа дальнего света (левая блок-фара)
• Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

• Реле электростеклоподъемников
• Электростеклоподъемники

F6 (15А)

• До 2009 года:

  Блок управления блокировки замков дверей

• После 2009 года:

  Прикуриватель

F7 (20А)

• До 2009 года:
  • Прикуриватель
  • Реле звукового сигнала
  • Звуковой сигнал
• После 2009 года:
  • Реле звукового сигнала
  • Звуковой сигнал
  • Плафон освещения багажника

F8

• До 2009 года (20А):
  • Реле обогрева заднего стекла (контакты)
  • Элемент обогрева заднего стекла
• После 2009 года (25А):
  • Реле обогрева заднего стекла
  • Элемент обогрева заднего стекла
  • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

• До 2009 года:
  • Лампа освещения вещевого ящика
  • Реле очистителя ветрового стекла
  • Переключатель очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Реле фароочистителя (контакты)
  • Электродвигатели фароочистителей
  • Электродвигатель фароомывателя
• После 2009 года:
  • Выключатель обогрева стекла двери багажного отделения
  • Реле очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Насос омывателя ветрового стекла
  • Правый подрулевой переключатель
  • Лампа освещения вещевого ящика
  • Лампы света заднего хода

F10 (20А)

• До 2009 года:

  Резерв

• После 2009 года:

  Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

• Лампы задних габаритных огней
• Регулятор освещения приборов

F12 (7.5А)

• Лампа ближнего света (правая фара)
• Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

• Блок управления наружными зеркалами
• Электроприводы наружных зеркал заднего вида
• Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

• Плафон индивидуальной подсветки
• Контрольная лампа иммобилизатора
• Лампы стоп-сигнала
• Дополнительный сигнал торможения
• Плафон освещения салона

F18 (25А)

• До 2009 года:
  • Лампы света заднего хода
  • Электровентилятор отопителя
  • Электродвигатель омывателя ветрового стекла
  • Реле обогрева заднего стекла (обмотка)
  • Реле очистителя заднего стекла
  • Электродвигатель очистителя заднего стекла
  • Электродвигатель омывателя заднего стекла
  • Блок управления блокировкой дверей
• После 2009 года:
  • Переключатель электродвигателя отопителя
  • Электродвигатель отопителя

F19 (10А)

• До 2009 года:
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала
• После 2009 года:
  • Реле стартера
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

• До 2009 года:

  Задние противотуманные фонари

• После 2009 года:
  • Задние противотуманные фонари
  • Блок управления противоугонной системы (С 2009 года)

  Зуммер (С 2009 года)

• Лампы противотуманного света в задних фонарях
• Блок управления противоугонной системы (С 2009 года)
• Зуммер (С 2009 года)

K1

• До 2009 года:

  Реле контроля исправности ламп (вместо реле устанавливаются перемычки)

• После 2009 года:

  Реле очистителя ветрового стекла

K2

• До 2009 года:

  Реле очистителя ветрового стекла

• После 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

• До 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

• После 2009 года:

  Реле ближнего света фар

K4

• До 2009 года:

  Реле ближнего света фар

• После 2009 года:

  Реле дальнего света фар

K5

• До 2009 года:

  Реле дальнего света фар

• После 2009 года:

  Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

• До 2009 года:

  Дополнительное реле (Разгружает контакты выключателя зажигания)

• После 2009 года:

  Реле обогрева стекла двери багажного отделения

K7

Реле обогрева стекла двери багажного отделения

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.
