Нет искры ваз 2112 инжектор 16 клапанная стартер крутит

Почему нет искры на ВАЗ-2110 инжектор 8 клапанов: причины

Все вероятные неисправности можно разделить на три большие группы: поломки топливной системы, сбои в работе электрике и глобальные неисправности. Неопытный автолюбитель при любой проблеме с зажиганием выносит вердикт: «Нет искры». На автомобиле ВАЗ-2110 устанавливают разные двигатели, например, инжектор 8 клапанов. Расскажем о проблемах, которые свойственны такой системе.

Возможные поломки по группам

В современных автомобилях установлено большое количество вспомогательных узлов и датчиков, которые облегчают жизнь водителя и в то же время делают ремонтные работы более сложными. В электронном инжекторе используется сразу несколько датчиков, которые могут стать причиной отсутствия искры в зажигании. Но дело не ограничивается только ими, существует несколько групп поломок:

Проблемы с топливной системой. В эту группу входят неисправности, при которых топливо не попадает в двигатель, подача его происходит со сбоями или возникают иные ошибки.
Неисправности в электрической части являются одними из самых распространенных на инжекторе ВАЗ-2110. При таких поломках на свечи не подается электрический сигнал, соответственно, зажигания топливной смеси не происходит.
К глобальным поломкам относится выход из строя двигателя, загибание клапанов, обрыв ремня ГРМ. На таких случаях мы не будем останавливаться подробно, так как они требуют более сложного ремонта.

Топливная система

Если за окном ниже -20 градусов, не исключено, что в баке образовался конденсат. Наличие воды в бензине – плохой признак. Причем не обязательно, чтобы его «разбавляли» на самих заправках. Вследствие разницы температур на стенках бака образовывается конденсат. При низких температурах он замерзает. В результате не заводится ВАЗ-2115 (инжектор, 8 клапанов). Замерзшая вода может быть как в топливных магистралях, так и в самом фильтре. Пытаться крутить стартером с надеждой, что автомобиль вот-вот заведется, не стоит. Вы только посадите аккумулятор. Единственное решение проблемы – отогреть автомобиль. Лучше если он стоит в гараже с такой проблемой. Установив туда масляный или индукционный обогреватель, вы быстро нагреете температуру воздуха в помещении. И машина успешно заведется.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Причины проблем с искрообразованием

Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:

Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.

Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:

Естественно, проверить наличие искры;
Оценить наличие описанной выше симптоматики;
Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).

Почему двигатель начал троить? – Самый полный разбор причин

Что обозначает термин «Троит двигатель»? Я задаю этот вопрос в начале статьи, чтобы отсечь «диванных экспертов», а остались здесь только настоящие автолюбители, которые любят и ценят свою машину.

Просто один из комментаторов начал утверждать:

«Троение мотора – это когда нет одного цикла в работе двигателя внутреннего сгорания. То есть, из четырех тактов работы мотора выбросили один такт» .

Почему начал троить двигатель автомобиля – самые распространенные причины

А теперь продолжим разговор с настоящими любителями автомобилей.

Сегодня разберем основные причины, по которым мотор может троить. Может они покажутся банальными, но дочитайте мой труд до конца внимательно, я уверен, вы узнаете что-то новое для себя.

Причины

Почему не заводится Ваз 2110? Причиной этому может послужить неисправность:

Топливного насоса
Датчиков коленвала и распредвала
Свечей зажигания
Катушек зажигания.

Причины рассмотрены, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начать проверку стоит с топливного насоса. Если он перестает работать, то в мотор не поступает бензин в необходимом количестве, поэтому запуск невозможен.

Чтобы в этом убедиться, необходимо проверить искру у свечей зажигания. Если искра есть, тогда проблема должна решиться после замены топливного насоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму аккумулятора.

2. Затем открутить крышку бензонасоса.

3. На следующем этапе нужно демонтировать разъемы с насоса.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливной магистрали.

5. На данном этапе понадобится ключ. Тут нужно открутить магистрали, но перед этим стравить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях

6. Открутить болты уплотнительной крышки в количестве 8 шт., а затем снять ее.

7. Теперь нужно снять неисправный бензонасос и установить новый в обратном порядке.

Не заводится на прогретом моторе

Если на горячую плохо заводится ВАЗ 2110, то проблема, скорее всего, связана с форсунками. Для проверки необходимо произвести попытку запуска двигателя. Если при этом стартер крутит, бензонасос исправен, а свечи заливает, то значит, форсунки забились. Их необходимо промыть. Однако сначала нужно снять форсунки. Вот инструкция:

Сначала нужно демонтировать форсунки. Для этого подождать остывания мотора, затем отсоединить разъемы топливного насоса;
Запустить мотор и повторять до тех пор, пока на повороты ключа не будет никакой реакции. Так можно снизить давление в системе питания;
Снять минусовую клемму с аккумулятора, а также с рампы нужно отсоединить патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и патрубком;
Теперь уже можно приступить к снятию топливной рампы вместе с форсунками;
С нее нужно отсоединить крепежные скобы и демонтировать форсунки.

Первым делом необходимо снять резиновые кольца. Потом лучше всего установить на их место новые;
Теперь нужно прочистить сопла, а также воронкообразные поверхности;
Далее необходимо сымитировать работу форсунок в двигателе, подсоединив к ним 2 провода от аккумулятора, а также кнопку;
Для промывки форсунок нужно подготовить очищающую жидкость, которую можно залить в баллон для чистки карбюраторов. Его необходимо подсоединить к форсункам максимально плотно и герметично;
Теперь надо подавать средство для промывки и вместе с этим нажимать на кнопочку. Это стоит продолжать до того момента, пока из распылителя средства жидкость будет выходить равномерно. После этого процесс можно считать завершенным.

Непрогретый мотор не заводится

Что же делать, если ВАЗ 2110 холодная плохо заводится? Если при этом стартер крутит, аккумулятор исправен, но запуск все равно не происходит, то необходимо обратить внимание на свечи зажигания. Что делать? Свечи нужно открутить, а затем новые нагреть и установить

После этого запустить мотор

Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика

Что делать? Свечи нужно открутить, а затем новые нагреть и установить. После этого запустить мотор. Если он заведется, то проблема заключалась в неисправных свечах. Если же проблема не уйдет, то необходимо обратиться на СТО, так как самостоятельно такую неисправность устранить не получится. Нужна диагностика.

Мотор запускается и глохнет

Некоторые владельцы ВАЗ 2110 инжектор 8 клапанов также сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это указывает на то, что необходима замена стартера, так как он пришел в негодность.

Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также обязательно нужно отсоединить минусовую клемму с АКБ;
Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
При помощи ключа на 13 надо открутить провод с плюсовой клеммы стартера, а затем отсоединить провод

Источник

Катушка

Современные автомобили уже не оснащаются трамблерами. Здесь стоит модуль зажигания. ВАЗ-2115 (16 клапанов) — не исключение. Иногда случаются пробои. Из-за этого ВАЗ-2115 не заводится. Причины в неисправном распределителе зажигания.

Данный элемент не подлежит ремонту. А чтобы не терять время на диагностику (или если у вас нет мультиметра), стоит установить заведомо исправный модуль зажигания. ВАЗ-2115 должен беспрепятственно завестись. Иногда пробивают сами высоковольтные провода. Но в таком случае машина заводится и троит. Это можно услышать по характерному звуку работы двигателя.

Проблемы топливной системы

Из элементов топливной системы на запуск мотора влияют следующие факторы:

наличие бензина в баке;
целостность топливопроводов под «брюхом» машины;
чистота фильтров: грубой очистки (находится в баке) и тонкой очистки (находится под машиной, справа от отделения под запасное колесо).

Также в эту категорию стоит отнести электрические компоненты, которые напрямую связаны с подачей топлива. Это электрический бензонасос и реле бензонасоса.

Прежде чем проверять другие способы, вы должны быть полностью уверены, что ВАЗ 2114 с инжектором заправлена. «Да там еще литров пять» по указателю на приборке или «я вчера заливал, не мог столько потратить» не подходят. Приборка может врать, а в баке или топливопроводах могут быть течи. Тщательно проверьте машину на предмет утечки топлива, на всякий случай залейте 5-7 литров бензина из канистры.

Сеточка в баке забивается редко, оставьте этот вариант напоследок, а вот фильтр тонкой очистки стоит попробовать поменять, если исключены проблемы по электрической части.

Работа бензонасоса проверяется на слух (после поворота ключа должна быть слышна его работа, если нет – насос «умер», или реле насоса, или обрыв проводки). По мануалу нужно подключить к топливной системе манометр. Если давление не держится в пределах 2-2,5 атм, ВАЗ 2114 не схватывает из-за недостаточного давления топлива.

Нет искры ВАЗ (инжектор, 8 клапанов)

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Пропажа искры на инжекторах ВАЗ 2110, 2112, 2114, 2115

Если в вашем автомобиле работает топливный насос и смесь поступает в цилиндр, но двигатель не заводится — то, скорее всего, причина в отсутствии искры на свечах. Для более точной диагностики неполадки необходимо проверить всю электрическую схему на предмет поступления электрического тока. Разрядник наилучшим образом подойдет для этих целей. Если пропала искра на ВАЗ 2115 инжектор, и вы пытаетесь проверить на каком цилиндре она отсутствует с помощью размещения провода неподалеку от массы, то это может привести к поломке зажигания вследствие возникновения повышенных токов. Также это может привести к получению электротравм при наличии повреждений на изоляции.Довольно часто, если пропала искра на ВАЗ 2114 инжектор, многие прибегают к проверке свеч с помощью их прикладывания к корпусу мотора и запитке от высоковольтного кабеля. Такой способ чреват возникновением повышенных токов самоиндукции и перегоранию модуля зажигания. Разрядник же позволит не только избежать этих проблем, но и станет единственным возможным вариантом диагностики на автомобилях, где происходит одновременное снабжение электричеством двух свечей.

Способ применения разрядника для проверки свечей

Если пропала искра на ВАЗ 2112 инжектор 16 клапанов, то диагностировать поломку можно с помощью разрядника, изготовленного собственными руками. На чертеже представлена схема проверки наличия искры одновременно для 4-х проводников,

а фотография демонстрирует устройство для проверки 2-ух проводов.

Установив свечи в разрядник, надо включить зажигание и наблюдать за возникновением электрической дуги. Если она появляется только на одной из двух свечей при распределении тока одновременно на 2 свечи — это свидетельствует о пробивании проводников или обмоток модуля зажигания на массу. При отсутствии искры одновременно на двух свечах, искать причину следует в неисправности контроллера или обмотки зажигания. Вполне возможно, что это вызвано и обрывом проводов. Для определения целостности всех электрических кабелей измеряют их сопротивление — как правило, оно должно быть идентичным во всех проводах одной электрической схемы.Проверяют исправность катушек с помощью диагностики контроллера на предмет возникновения ошибок. Если же модуль не поддается проверке, то его лучше просто поменять на новый (или б/у, но исправный) и повторить проверку еще раз. В случае, когда все равно нет искры на ВАЗ 2110 инжектор 8 клапанов, нужно диагностировать контролер и электропроводку, соединяющую его с катушкой. Если ток отсутствует во всех кабелях — надо проверить питание катушки и наличие минуса. Если провода окажутся исправными, то необходимо проверить работоспособность датчика, отвечающего за расположение коленвала. Это необходимо делать следующим образом. Выключаем зажигание, топливный насос перестает работать. Теперь, если мы начнем проворачивать коленчатый вал и насос включается, то значит датчик в рабочем состоянии. Однако следует помнить, что некоторые модели контроллеров включают насос лишь при достижении определенного значения оборотов коленвала.Если пропала искра на ВАЗ 2110 инжектор вследствие неисправности контроллера, то в большинстве случаев это вызвано пробоем транзистора. По этой причине также выходят из строя и модули. В случае, если модуль в компаунде, контроллер подлежит ремонту. Для его осуществления достаточно начальных навыков в электрике и умения владеть паяльником, поэтому его можно проводить самостоятельно.Датчик ломается очень редко, и если нет искры в ВАЗ 2114 инжектор — то, скорее всего, просто разорван контакт в питании датчика. Это может быть вызвано попаданием грязи, масла или неправильной укладки электропроводки после проведенного ремонта. Если после прочистки всех соединительных элементов проблема не исчезла, приступают к более конкретизированной диагностике.

Проверка блока управления

Если у ваз 2114 нет искры в 1 и 4 цилиндре, а свечи, бронепровода и модуль зажигания исправны, то остается последняя причина — поломка в электронном блоке управления. Проверить это просто — достаточно подключиться к блоку при помощи лампочки с двумя проводами. Если лампочка будет периодически моргать, значит блок исправен, если нет, значит проблема именно в нем.

В этом случае следует отсоединить блок, вскрыть его корпус и вынуть плату, после чего внимательно ее осмотреть. Очень часто поломка этого устройства заключается в перегорании транзисторов (они выглядят как самые большие электронные компоненты с тремя ножками). В случае, если один из них выглядит обгоревшим, следует его заменить.

Для этого потребуются:

тестер;
паяльная станция либо фен;
пинцет (желательно с керамическими жалами);
легкоплавкий припой.

Для начала следует проверить транзистор при помощи мультиметра. Если он покажет на отсутствие сигнала, значит элемент нужно будет отпаять, а в замен него припаять новый — аналогичный либо близкий по своим свойствам (приобрести транзисторы можно в магазинах для радиолюбителей либо заказать из Китая, например — с Али. В последнем случае они будут стоить менее 15 рублей).

Отпаивать и припаивать транзисторы следует паяльной станцией либо одиночным феном, поскольку они выполнены в чип-исполнении

Если пайка ведется паяльником, то выполнять ее следует крайне осторожно и с применением легкоплавких припоев

После того, как транзистор будет заменен, электронный блок нужно будет собрать и установить на место, после чего попробовать запустить автомобиль. Если все 4 цилиндра будут работать исправно, значит проблема устранена, если нет, значит следует продолжить поиски и проверить тестером все остальные электронные компоненты устройства. Если обнаружатся дополнительные детали, вышедшие из строя, их следует также перепаять.

В случае же, если подобная проверка не покажет результатов либо задача по поиску сгоревших элементов окажется слишком сложной, нужно будет заменить блок на новый — аналогичный или близкий по характеристикам.

Правда, если на автомашине установлен иммобилайзер, то заменять сгоревший блок следует исключительно на точно такой же (установка даже близкого аналога приведет к тому, что машина просто не будет заводиться).

Как проверить модуль зажигания на ВАЗ-2110 инжектор 16 клапанов

Двигатели ВАЗ-2110 с двухвальной головкой на 16 клапанов построены на базе старого полуторалитрового двигателя ВАЗ 21083. Изменения коснулись только головки блока цилиндров, системы подачи воздуха. Двухвальные 16-клапанные моторы устанавливали двух типов — 1,5-литровый мотор (ВАЗ-2112) и 1,6 литровый (ВАЗ-21124). Система зажигания на этих двигателях отличается. Сегодня мы разберёмся с модулем зажигания для инжекторного 16-клапанного мотора 2112 и выясним его отличия от 1,6-литрового двигателя 21124.

Конструкция модуля зажигания 16-клапанного двигателя на ВАЗ-2110

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

Вот такая катушка стоит на каждой свече двигателя объемом 1,6 л.

Особенности и артикулы

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась все та же бесконтактная система зажигания, как и на восьмиклапанном моторе, но модуль зажигания был установлен другой.

Его каталожный номер 2112-3705010, а продают его за 2000-3000 рублей в зависимости от производителя. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Модуль зажигания для 16-клапанного двигателя объемом 1,5 л.

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверяем свечи. Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
Проверяем высоковольтные провода. Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки. При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
Проверяем колпачки на пробой.

Проверка наличие искры

Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:

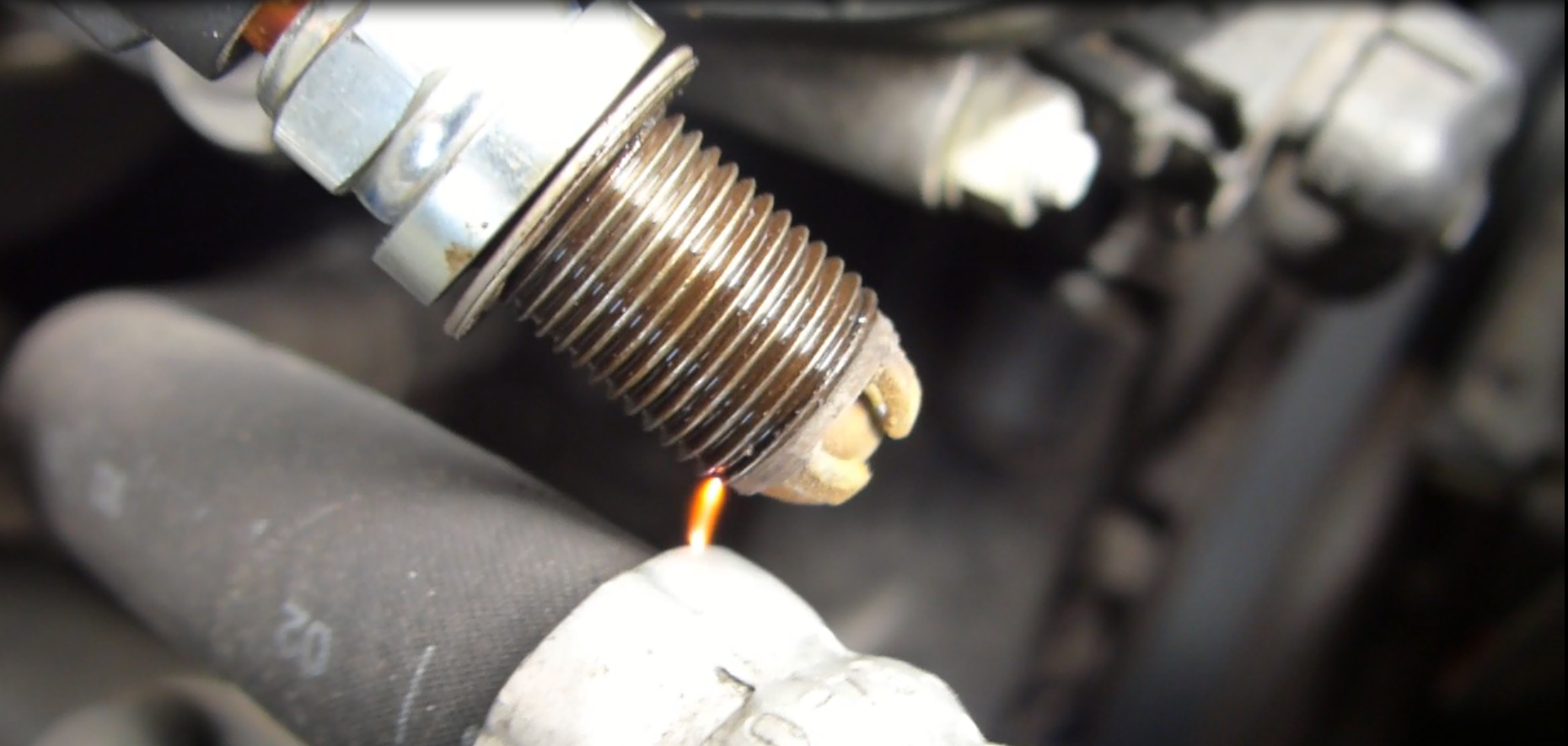

Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.

Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.

Проблемы с электричеством

В том случае, если топливо подается в двигатель, но при этом запуск не происходит – следует искать поломку по электрической части.

Прежде всего, нужно осмотреть зажигание. Могут не работать:

свечи;
катушка;
распределитель искры.

Никогда не бывает так, чтобы все узлы одновременно вышли из строя, поэтому необходимо рассказать о каждом из них подробнее. В частности, если никаких проблем с распределителем зажигания нет, то, вероятнее всего, произошел пробой или бегунка, или же крышки. Возможно, двигатель не заводится по причине отказа датчика Холла.

Но самая распространенная неполадка – ненадлежащий контакт на питающей клемме распределителя зажигания. Впрочем, проблема возникает нередко из-за неспособности катушки выработать необходимое напряжение. Как известно, инжектор работает вместе с модулем зажигания. Их в конструкции двигателя имеется две штуки. Первый ведает функционированием 1-го и 4-го цилиндров, другой, соответственно, второго и третьего.

В итоге, даже когда свечи сухие, искра на них не появляется.

Вполне может быть, что проблема возникла в ЭБУ, так как именно в его ведении находится формирование команд для каждой установленной системы, и зажигание здесь исключением не является. Проверить работоспособность бортового компьютера можно одним лишь способом – заменой его на заведомо рабочий узел. Аналогично проверяется пригодность и модуля зажигания.

Если все же поломка произошла в катушке, то убедиться в ее неисправности позволит довольно простой тест. Свечи выкручивают из гнезд, не снимая провода, и прислоняют к массе автомобиля. Далее проворачивают стартер. Если искра так и не появилась – значит, катушка пришла в негодность и не может произвести напряжение достаточное для воспламенения горючего.

Стоит еще указать, что причина по которой машина не желает заводиться, порой кроется и в самих свечах. Именно в ведении этого элемента и находится воспламенение топливно-воздушной смеси. В процессе эксплуатации металлические части их выгорают, что приводит к увеличению зазора. Последнее обстоятельство нередко или усложняет запуск, или же делает его невозможным. Следует почаще контролировать зазор, и тогда никаких проблем со свечами не возникнет.

Катушка зажигания

Для ее проверки необходимо достать центральный провод из крышки распределителя. Вращая стартер, определите, есть ли искра в проводе, как в случае проблем со свечной проводкой. Если она обнаружена, неисправность придется искать в катушке зажигания.

При поиске проблем с распределителем нужно внимательно рассмотреть внутреннюю часть крышки. Если есть повреждения, ее следует заменить. В случае отсутствия проблемных участков – промыть бензином. Проверить центральный контакт распределителя можно путем легкого перемещения в сторону.

Целостность изоляции ротора легко проверяется расположением центрального высоковольтного провода на расстоянии в 5 мм от электрода ротора и замыканием контактов прерывателя при включенном зажигании. Появившиеся в зазоре искры означают, что нерабочий ротор, и его нужно заменить.

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала. Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.
