Учимся правильно регулировать карбюратор на автомобиле ваз 2106

Регулировка поплавковой системы

https://youtube.com/watch?v=dYp20N5lBTI

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
2. Зазор регулируется путем изменения угла наклона поплавкового язычка.
3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Регулировка холостого хода без разборки и снятия карбюратора

Итак, приступим к регулировке карбюратора без вмешательства в его внутренности. Любой карбюратор прежде всего состоит из:

• Держателя жиклера холостого хода.
• Стопорного винта дроссельной заслонки.
• Винта регулировки качества смеси холодного хода.
• Винта регулировки количества оборотов холостого хода.

Начнём с Озонов, у этих карбюраторов установлена автономная система холостого хода. То есть когда двигатель работает на холостом ходу, дроссельные заслонки карбюратора закрыты, а смесь воздуха и топлива попадает в пространство за дросселем по каналу холостого хода.

Регулировка холостого хода карбюратора Озон заключается в  регулировке двух винтов, один из которых отвечает за качество поступающей смеси, а второй за её количество. Винты  можно найти в нижней правой стороне карбюратора, если смотреть со стороны водителя.

При регулировке карбюратора должны быть исправны система ГРМ, сам карбюратор и система зажигания. Регулировка уровня топлива в карбюраторе Озон состоит из следующих этапов:

1. Нужно закрутить винт качества смеси до упора и выкрутить его на четыре-пять оборотов. То есть сметь будет обогащена.
2. Также закручиваем и откручиваем винт количества топлива на три оборота.
3. Запускаем прогретый двигатель ВАЗ или прогреваем его.
4. Далее нужно скорректировать винтом количества обороты холостого хода, чтобы примерно на 800-х оборотах в минуту двигатель работал стабильно.
5. И закручиваем винт качества постепенно. При этом, обороты должны немного подняться, а далее, при дальнейшем закручивании начать спадать и двигатель начнет работать неустойчиво. После того, как начнется этап неустойчивой работы двигателя, выкручиваем винт обратно на половину или даже целый оборот, пока двигатель снова не начнет работать стабильно.
6. После этого проводится корректировка винтом количества до нужных 800-900 оборотов.

После регулировки карбюратора стоит проверить его работу при нагрузке на генератор, работе печи и света. Переходим к карбюраторам Солекс. Как отрегулировать карбюратор солекс? Регулировка карбюратора солекс почти ничем не отличается от Озона, последовательность действий в принципе такая же. У карбюраторов Solex обычная система холостого хода.

Обороты регулируются упорным винтом дросселя и винтом с пластмассовой ручкой. Также, винт качества смеси можно открутить на одиннадцать оборотов. Холостой ход Солекса регулируется винтом качество, до тех же 800-900 оборотов. Далее повторите этапы регулировки с помощью винта качества смеси. Также советуем посмотреть это видео по регулировке карбюратора:

К сожалению, бывает и так, что без разборки карбюратора не обойтись, поэтому следующая глава нашей публикации об этом.

Как установить карбюратор обратно

После того как устройство было промыто и отремонтировано, нужно будет установить карбюратор на место. Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре шпильки крепления накручиваются гайки, обеспечивая плотное прилегание корпуса карбюратора к коллектору двигателя:

1. После чего потребуется подсоединение двух тонких шлангов на вакуум и вентиляцию к двум штуцерам, которые расположены в верхней части карбюратора.

2. К впускному клапану подсоединяется шланг подачи топлива, рекомендуется заменить хомут на новое изделие.

3. С обратной стороны прикручивается шланг «на обратку».

4. Далее подключается провод ЭПХХ — к электромагнитному клапану.

5. Пружину возврата дроссельной заслонки лучше установить до того, как будет осуществляться подключение дроссельной заслонки и воздушной.

Установка и подключение карбюратора ДААЗ считается завершённой.

Основные операции по съёму/обратной установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опытом. Следует иметь ввиду, что механизмы считается довольно капризным, поэтому все этапы проводимых вами процедур будут требовать повышенной концентрации.

Как отрегулировать карбюратор на ВАЗ 2106

Как правило, регулировки карбюратора (при условии, что устройство почищено, не имеет изношенных элементом и полностью исправно) сводятся к регулировке холостого хода ВАЗ 2106, регулировкам количества топлива в камере и т.д.
Начнем с холостых оборотов. Карбюратор ВАЗ 2106, как и все остальные узлы автомобиля, нуждается в своевременном ТО. Техническое обслуживание или ремонт карбюратора может включать в себя следующие работы:

• очистка внутренних и наружных поверхностей корпусных деталей;
• замена или ремонт износившихся деталей карбюратора;
• настройка карбюратора ВАЗ 2106 (регулировка оборотов двигателя на холостом ходу) и т.д.

Настройка карбюраторов выполняется на «горячем» двигателе (прогреть мотор до рабочей температуры 90 ˚С), предварительно отрегулировав зазоры в механизме газораспределения, выставив оптимальный момент зажигания, полностью открыв воздушную заслонку.

Регулировка холостого хода выполняется винтами количества и качества. Чтобы понять, как отрегулировать карбюратор 2106 (регулировка ХХ), нужно учитывать следующее:

• винтом количества горючей смеси установить режим работы двигателя в пределах 800-900 об\мин. (запомнить положение винта качества);
• установить наибольшее число оборотов посредством вращения винта качества;
• винтом количества довести число оборотов ДВС до 950-1050 в минуту;
• посредством винта качества установить максимальное количество оборотов;
• эти действия проводят до момента совпадения числа оборотов 950-1050 в минуту с максимальным значением числа оборотов, полученных посредством винта качества;
• вернуть винт качества в положение, когда число оборотов ДВС было в пределах 800-900 в минуту.

Обратите внимание, втулки, которыми снабжены винты, регулирующие качество и количество горючей смеси, необходимо сломать, если они мешают при проворачивании винтов. Это необходимо для получения возможности «гибкой» настройки карбюратора и взаимодействия с регулировочными элементами.. Идем далее

Настройка карбюратора ВАЗ 2106 также включает в себя регулировку количества бензина в камере карбюратора, а также регулировка ускорительного насоса. Одним из важных параметром карбюратора ВАЗ2106 является количество топлива в его камере, именно от него зависит расход топлива и токсичность выхлопа. Для регулировки необходимо:

Идем далее. Настройка карбюратора ВАЗ 2106 также включает в себя регулировку количества бензина в камере карбюратора, а также регулировка ускорительного насоса. Одним из важных параметром карбюратора ВАЗ2106 является количество топлива в его камере, именно от него зависит расход топлива и токсичность выхлопа.
Для регулировки необходимо:

• убедиться в исправности всех составных элементов, обеспечивающих необходимый уровень топлива;
• снять верхнюю часть корпуса карбюратора и установить ее вертикально, так, чтобы шарик иглы касался язычка поплавка;
• измерить зазор между плоскостью крышки и низом поплавка, он должен составлять 6-6,25мм.
• если зазор не соответствует нормам, аккуратно подогнуть язычок поплавка;
• проверить ход поплавка, он должен быть в пределах 8-8,25мм.

После регулировки поплавковой камеры, необходимо проверить регулировки ускорительного насоса.

Проверку и регулировку проводят следующим образом:

• провести демонтаж карбюратора и снять с него верхнюю крышку, подготовить бутылку с чистым бензином;
• подставить под карбюратор пустую емкость и наполнить поплавковую камеру топливом до половины;
• переместить рычаг привода дроссельных заслонок несколько раз до момента поступления топлива во все каналы, обеспечивающие работу ускорителя-насоса;
• провернуть рычаг дроссельной заслонки 10 раз, собрать вытекающий бензин в емкость и шприцом измерить объем (5,25-8-75см³);
• необходимо обратить внимание, куда направлена струя, какого она качества и какой формы, при любом нарушении распылитель ускорителя меняют на новый. Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера

Таким образом, можно изменить подачу топлива насосом в меньшую сторону.

Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера. Таким образом, можно изменить подачу топлива насосом в меньшую сторону.

После регулировки необходимо проверить карбюратор на работоспособность, запустив ДВС и оценив его работу: на холостом ходу, при резком торможении и отпускании педали газа, при резком нажатии на педаль газа. Двигатель должен работать равномерно, не глохнуть на основных и на переходных режимах.

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО₂. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата

Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

• отрегулировать зазоры в механизме газораспределения;
• выставить оптимальный момент зажигания;
• полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

1. 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
2. 2. Вращая винт качества устанавливают наибольшее число оборотов.
3. 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
4. 4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу. Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом

При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

• токсичность выхлопа;
• расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

• Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
• Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

• на холостом ходу;
• при резком нажатии на педаль газа;
• при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

1. Корпус с поплавковой камерой.
2. Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
3. Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
4. Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
5. Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
6. Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
7. Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
8. Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Процесс регулировки

Регулировка карбюратора ВАЗ-2106 может производиться лично автовладельцем или на специализированной станции. Следует помнить, что от качества и правильности выполненной процедуры будет зависеть эксплуатация автомобиля при любых режимах езды, в любую погоду и при различных условиях

Поэтому, перед тем как начинать ремонт, важно приобрести определенные навыки. Нужно хорошо знать устройство карбюратора, принцип его работы

Также требуется иметь определенный набор приспособлений и инструментов:

• различные отвертки;
• ключи различных размеров;
• сверла и щупы (круглые);
• зубочистки;
• грушу из резины;
• линейку;
• пинцет;
• штангенциркуль;
• ветошь;
• специальные емкости для промывания.

Приспособления для регулировки устройства

Регулировка пускового устройства

Пусковое устройство регулируется при помощи открытия или закрытия воздушной заслонки. Эту операцию можно провести непосредственно на автомобиле, достаточно лишь снять воздушный фильтр. Кроме этого, потребуется:

1. Открутить пробку устройства пуска, поскольку под ней находится специальный винт.
2. Нажать на трехплечный рычаг. Для этого следует вытянуть рычаг подсоса в салоне, после этого закрыть заслонку и утопить тягу в корпус устройства пуска до конца.
3. При помощи сверла диаметром 5,5 мм проверить величину зазора от нижней кромки заслонки до стенки камеры.
4. С помощью тонкой отвертки повернуть винт регулировки, тем самым изменяя показатель зазора.
5. Далее требуется взять воздушную заслонку за трехплечный рычаг в закрытом положении и при помощи сверла 1 мм проверить зазор между стенкой камеры и дроссельной заслонкой.
6. Отрегулировать зазор установкой рычага в другое отверстие или путем подгиба тяги.

Перевод рычага для регулировки зазора

Регулировка поплавка

Данный этап представляет собой один из наиболее важнейших процессов общей настройки. Карбюраторный поплавок является элементом так называемой поплавковой камеры. Если увеличенное количество воздуха или бензина в смеси будет поступать в камеру сгорания, то работа мотора будет неровной. Это увеличивает как расход бензина, так и его токсичность, когда топлива поступает много. И наоборот, топлива будет не хватать для нормального горения, если его поступает мало. Для правильного количества смеси требуется регулировка поплавка. Рекомендуется установить его ход в 8 мм.

Кроме этого, перед установкой показателя желательно его снять и проверить на отсутствие различных нарушений, дефектов и других неполадок.

Регулировка смеси

Все действия проводятся при помощи контрольных винтов. Они имеют заводскую напрессовку из пластика, которая ограничивает их обороты в диапазоне от 50 до 70°. Если представленного диапазона недостаточно, то можно выломать напрессовку и установить требуемое значение. Однако обязательно необходимо это проводить на разогретом моторе.

Регулировка дроссельных заслонок

Холостой ход

Последовательность действий:

1. Завести мотор и подождать его прогрева до нормальной температуры 90 °С. После этого необходимо его заглушить.
2. Отыскать на карбюраторе винты и закрутить их полностью. После чего винт качества открутить на пять оборотов, а винт количества ослабить на три.
3. Завести двигатель и при помощи винта количества выставить частоту вращения по тахометру до 800 об/мин.
4. Закручивать винт качества до того момента, пока количество оборотов не начнет опускаться. Периодически следует останавливаться и добавлять по половине оборотов.

Регулировка тяг

Перед проведением любых действий нужно измерить расстояние между наконечниками тяг. Делается это при помощи штангенциркуля. Согласно оригинальным заводским установкам, это расстояние должно составлять 80 мм. Чтобы отрегулировать длину, потребуется ослабить зажимы.

После этого следует провести проверку фильтра. Нужно очистить запорный клапан и просушить его. Он отвечает за потерю мощности и проблемы с подачей бензина, поэтому весь карбюратор рекомендуется хорошо промыть.

Как это работает

В корпусе карбюратора (под его верхней крышкой) имеется поплавковая камера, куда нагнетается топливо. Ее функция – постоянная поддержка уровня горючего. В камере есть поплавок, который соединен с игольчатым клапаном. Когда уровень топлива в камере падает, поплавок будет опускаться вниз, тем самым открывая игольчатый клапан. За счет этого топливо сможет снова попадать в поплавковую камеру.

Далее бензин через распылитель подается в смесительные камеры, где осуществляется его смешивание с воздухом, поступающим из патрубка через воздушный фильтр, расположенный над агрегатом. Чтобы горючее поступало в смесительную камеру в строго определенных пропорциях, бензин идет через жиклеры – это пробки с маленькими отверстиями различных диаметров. За счет подбора жиклеров можно менять характеристики работы двигателя.

При работе двигателя возникает разряжение. Чтобы оно было довольно высоким, а также чтобы повысить скорость воздушного потока, в устройстве карбюратора имеется диффузор. При помощи системы дроссельных заслонок водитель может регулировать количество топливной смеси.

Осматриваем карбюратор

Проверяем электромагнитный клапан на карбюраторе (если есть). Для этого нужно включить зажигание, выключить и затем включить контакт на вентиле. Щелчки говорят о том, что клапан работает нормально.

Запустите двигатель, снимите вакуумный шланг с дозатора и коснитесь его языком. Вы не должны чувствовать разреженности воздуха. Если есть, слегка открутите колпачок.

Утопить в ручке всасывания, открыть воздушный фильтр. В карбюраторе дверца первичной камеры должна быть вертикальной.

Полностью опустить всасывающий патрубок, залить три кубических метра бензина выше амортизатора. Он не должен заметно просачиваться в течение 5-10 секунд. Утопить рукоятку воздушной заслонки, нажать на педаль акселератора и посмотреть, плавно ли открывается заслонка, клинья.

Отвинтите регулировочные рычаги на карбюраторе, смажьте уплотнительные кольца маслом и затяните, пока винты не коснутся посадочного места в карбюраторе.

Признаки неполадок

Симптомами выработки обогащённой смеси являются:

• увеличение расхода топлива;
• повышенная температура двигателя;
• громкие выхлопы и чёрный дым из трубы глушителя;
• снижение мощности машины.

Сигналами о поступлении обеднённой смеси служат:

• потеря мощностных характеристик;
• хлопающие звуки под капотом;
• резкий нагрев двигателя.

Видеотуториал настройки карбюратора ВАЗ 2106

Все узлы механизма автомобиля требуют тщательного ухода, регулярного техобслуживания и периодического профилактического ремонта. Профилактика и обслуживание заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей.

После разборки карбюратора производится внешний осмотр деталей и отбраковка неисправных компонентов. Приступать к настройке возможно только в случае исправности всех элементов. После того, как все дефектные составляющие заменены и карбюраторный узел вновь собран и установлен, можно приступать к наладке.

Регулировка поплавка карбюратора ВАЗ-2106

Основой наладки агрегата считается регулировка поплавка. Превышение стандартного уровня заполнения внутренней камеры приводит к перенасыщению топлива кислородом и повышению расхода бензина без улучшения динамических характеристик машины.

В части настройки положения поплавка регулировка карбюратора 2106 проводится в несколько этапов:

1. Демонтаж и установка верхней крышки корпуса в вертикальное положение.
2. Корректировка положения иглы, результатом которой должно стать соприкосновение шарика иглы с поверхностью поплавка.
3. Контроль зазора между поплавком и крышкой, отрегулированный зазор должен имеет значение 6 мм с допуском +0,25 мм. Инструментом для устранения избыточного или недостаточного зазора является поплавковый язычок, путём поджатия которого осуществляется корректировка.
4. Контроль величины хода поплавка, которая в отрегулированном состоянии составляет 8 мм с допуском +0,25 мм.

Корректировка зазоров клапанного механизма

Контроль зазоров выполняется на холодном двигателе при помощи мерного щупа размером 0,15 мм. По результатам проверки определяется необходимость доработки зазоров.

Выставка угла опережения зажигания

Установка угла опережения зажигания осуществляется путём совмещения контрольных рисок на крышке газорапределителя и маховике.

Отладка режима работы на холостых оборотах

Этот этап работы требует предварительной подготовки механизмов. Требуется прогреть силовой агрегат автомобиля до 900оС, добиться запуска и стабилизировать работу двигателя путём вращения качественного и количественного топливных винтов, если этого не произошло автоматически.

Регулировка карбюратора ВАЗ на холостых оборотах:

1. Посредством вращения винта, который регулирует количественные характеристики топлива, задать частоту вращения коленвала в интервале 800-900 оборотов в минуту;
2. Вращением винта, который отвечает за качество топлива, достичь устойчивого и плавного режима работы силового агрегата при максимально возможном количестве оборотов;
3. Уменьшать обороты закручиванием количественного винта до показателей оборотов в интервале 950-1030 об/мин;
4. Вновь увеличить частоту вращения до максимума, выкручивая винт качества;
5. Последовательно повторять п.2-4 до тех пор, пока число 950-1030 об/мин не совпадёт с максимумом количества оборотов, достигнутого вращением винта качества;
6. Достигнув совпадения показателей, возвратить винт качества в положение, соответствующее количеству оборотов 800-900 об/мин.

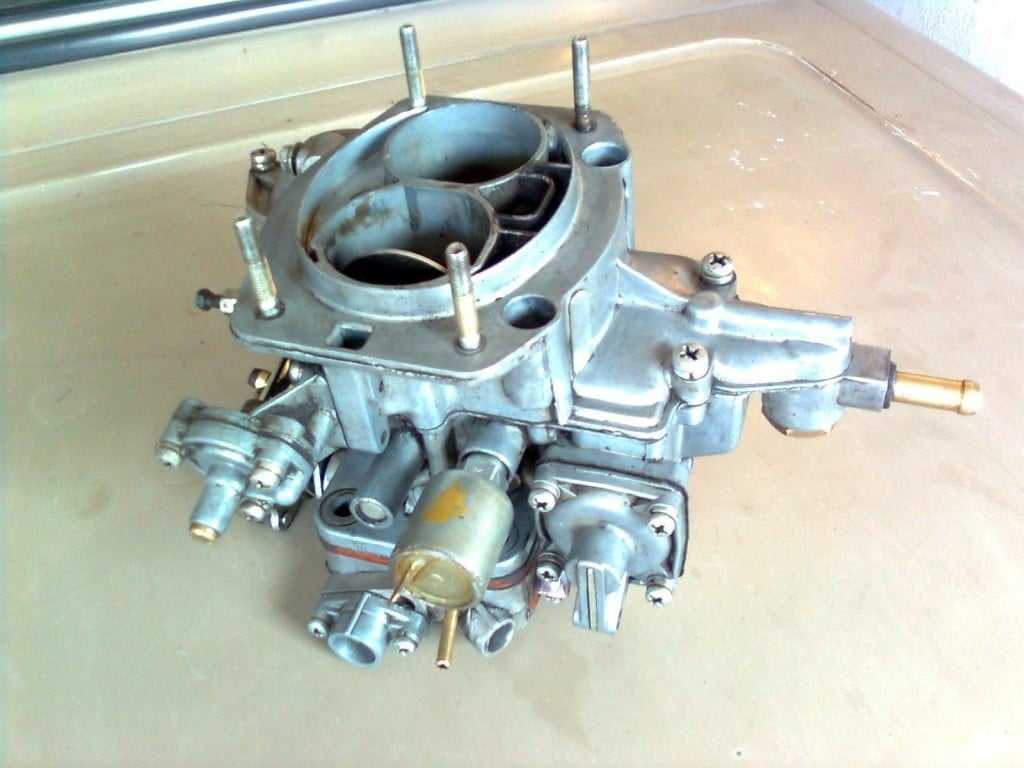

Признаки неисправности карбюратора ВАЗ 2107

Как и любое другое механическое устройство, карбюратор может выходить из строя. Очень редко поломки случаются внезапно, обычно механизм на протяжении некоторого времени даёт водителю понять, что с ним что-то не так.

Таким образом, существуют ярко выраженные признаки неисправностей, на которые владелец ВАЗ 2107 должен обратить внимание

Двигатель глохнет на холостом ходу

Нестабильность холостого хода, рывки и дёрганья мотора или просто неспособность двигателя работать вхолостую — всё это указывает на неполадки в работе карбюратора. Как правило, «виновность» за эти неисправности можно возложить на:

• экономайзер холостого хода, который отвечает за работу мотора в режиме прогревания или вхолостую;
• поплавок, который сместился в сторону, из-за чего в камерах недостаточно топлива для создания топливно-воздушной смеси;
• насос-ускоритель, который не подаёт нужного объёма горючего, поэтому двигателю очень сложно работать.

В любом случае необходимо обратиться в автосервис, чтобы выявить точную причину неисправности.

Провалы при разгоне

Нередки случаи, когда «семёрка» уверенно заводится, мотор отлично держит обороты, при езде на средних скоростях водитель не испытывает дискомфорта. Но как только машина выезжает на открытую трассу, то очень сложно бывает набрать скорость: при нажатии на педаль газа чувствуются провалы в работе мотора.

Причина этой неисправности может скрываться в следующих элементах карбюратора:

• засорились жиклёры, поэтому воздух и бензин не поступают в камеру сгорания в нужных объёмах;
• диффузоры и ускорительный насос работают неправильно.

В этом случае потребуется провести чистку карбюратора и проверку его элементов на износ и механические повреждения.

Запах бензина в салоне

Собственно говоря, в салоне может пахнуть бензином только тогда, когда излишки топлива выделяются из карбюратора. То есть запах — это первый признак того, что скоро будут залиты свечи.

Запах бензина во время езды и стоянки — это серьёзный повод проверить работоспособность карбюратора

Заливает свечи

Этот признак неисправности карбюратора можно выявить без включения зажигания. Как правило, если излишки топлива выделяются на поверхность, то первыми страдают именно свечи зажигания. В самых серьёзных случаях под машиной могут скапливаться лужицы из бензина.

Переливание топлива возможно по ряду причин, однако чаще всего это происходит по вине поломок системы обратной подачи топлива. Рекомендуется прочистить все каналы подачи бензина, а также проверить насосную установку: вполне возможно, что насос работает в сверхмощном режиме.

Двигатель стреляет

Это понятие можно связать с переливанием. Если произошла утечка топлива из карбюратора, то он может начать стрелять (чихать), то есть дёргаться при работе, а в самых серьёзных случаях и воспламеняться. Разумеется, эксплуатировать такой автомобиль небезопасно, поэтому требуется разборка карбюратора и его промывка.

Двигатель глохнет при нажатии на педаль газа

Ещё одна неисправность связана с невозможностью тронуться с места: мотор заводится, ровно работает, но как только водитель нажимает на газ, двигатель тут же глохнет. Причина этой неполадки кроется в понижении уровня топлива в поплавковой камере. Горючего хватает только для того, чтобы завести двигатель, а при резком нажатии на педаль газа поток топлива полностью перекрывается, поэтому мотор и глохнет.
