Разборка стартера автомобиля ваз-2109

Снятие стартера

Перед тем как снять стартер, необходимо подготовить два ключа на 10 и на 13, они понадобятся для того, чтобы снять клемму с аккумулятора. Чтобы избежать короткого замыкания, вначале снимите минусовую клемму. В случае если на вашем автомобиле стоит инжектор, придется снимать воздушный фильтр, находящийся над стартером.

Стартер ВАЗ-2109 можно демонтировать двумя способами: через верх или через низ. Если выбран второй вариант, то нужно временно снять защиту картера, чтобы она не мешала. Далее необходимо отсоединить втягивающее реле от двух проводов. Вначале отсоединяем силовой (толстый) провод, по которому подается напряжение на стартер, затем тонкий – необходимый для питания обмотки реле.

Тонкий провод можно просто вытянуть руками. Для отключения силового нужно ключом на 13 открутить гайку с контакта втягивающего реле. После того как отсоедините провода, уберите их в сторону.

Далее нужно выкрутить три гайки крепления стартера к блоку сцепления. Для этого используйте ключ на 13.

После откручивания гаек нужно потянуть корпус вправо и увести и увести его со шпилек. Теперь можно вытянуть стартер через верх или низ и заняться его ремонтом.

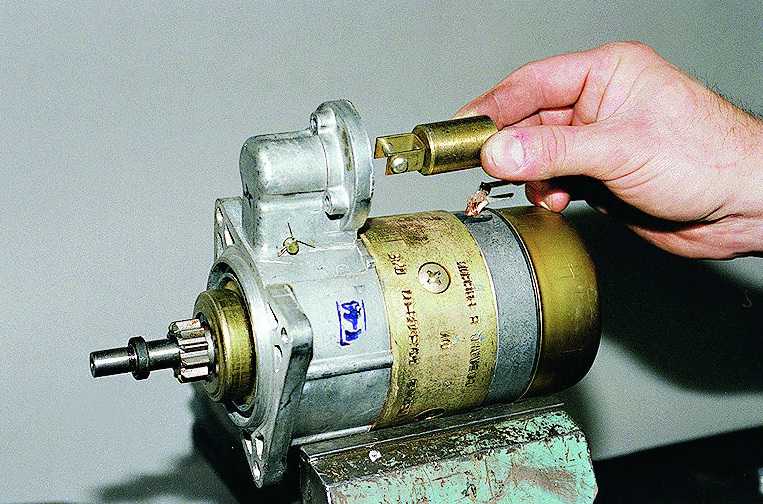

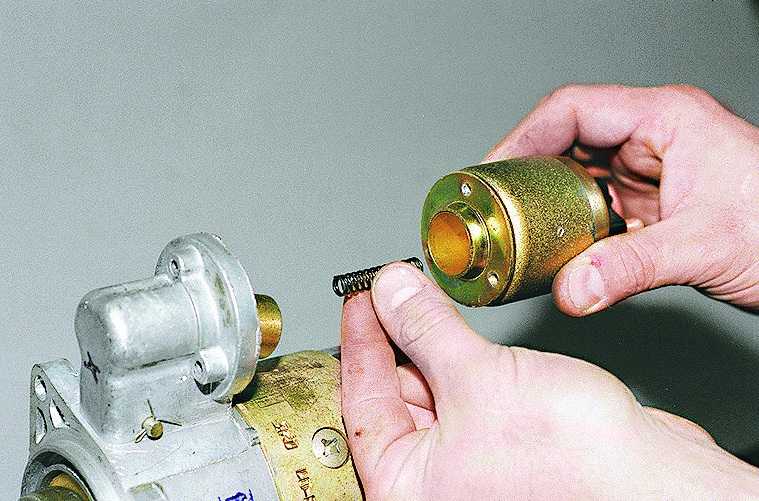

Демонтированный стартер положите на верстак и уберите с него всю грязь. Отсоедините втягивающее реле, которое закреплено на два болта с головками под отвертку. Далее снимите якорь с металлических пластин бендикса. Возьмите ключ на 10 и открутите заднюю крышку стартера. После снятия крышки откроется вид на ось стартера, с которой нужно снять стопорное кольцо. Его можно снять, воспользовавшись плоской отверткой.

Корпус стартера на «девятке» состоит из трех частей, который держится благодаря трем шпилькам стягивающим его. В процессе выкручивания гаек на шпильках все части агрегата отсоединяются, поэтому разборка стартера не будет сопровождаться трудностями. Существует два вида стартеров: с планетарным редуктором и без него, коллекторы которых немного отличаются.

Если в стартере ВАЗ-2109 установлен планетарный редуктор, его щетки будут расположены параллельно корпусу, во втором варианте – перпендикулярно оси стартера. Старая втулка надежно запрессована в корпус стартера, поэтому чтобы ее извлечь, придется хорошо постараться. Для избавления от старой втулки возьмите молоток, кусок трубы подходящего диаметра или

оправку. Приставьте ее к втулке и резкими, короткими ударами молотка выбейте ее из посадочного места. Главное, в процессе не перестараться, так как крышка стартера может в любой момент лопнуть, а заменить ее окажется нечем.

Чтобы не пришлось искать похожий стартер, с которого можно снять крышку, будьте предельно осторожны. Перед запрессовкой новой втулки желательно пройтись по месту установки мелкозернистой наждачной бумагой. Для запрессовки новой втулки лучше всего использовать старую, так как он изготовлена из мягкого металла и будет смягчать силу удара во время установки, это позволит не допустить появления трещин на корпусе крышки. Пока стартер в разобранном состоянии, осмотрите щетки, возможно, их нужно заменить. Сборка стартера выполняется в обратной последовательности.

Для проверки работы стартера подключите его к аккумулятору. Ровная, спокойная работа будет подтверждением того, что процесс замены втулок и сборке стартера выполнены правильно. Далее можно устанавливать его на свое место.

Не работает стартер на ВАЗ 2109, что делать?

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

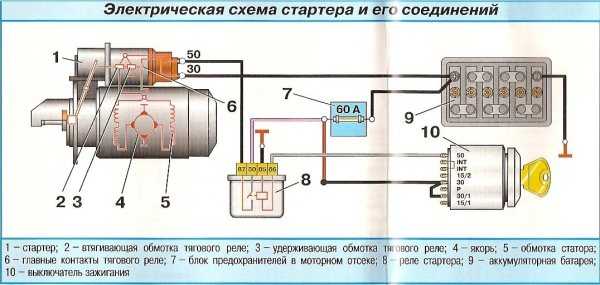

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

Во время запуска двигателя возникает необычный шум;
Полное отсутствие или медленное вращение стартера;
Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
Агрегат вращается с бендиксом, но потом сцепление разрывается;
Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узлаПрежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов

Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
Отключите разъем проводов от вывода втягивающего реле стартера.
Открутите крепежную гайку с контактного болта реле, снимите провод.
Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий. Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно. При возникновении данных проявлений необходимо как можно скорее приступить к диагностическим и ремонтным процедурам, в противном случае проблема может усугубиться.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Советы по замене втулок ВАЗ 2109/2108

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

Другим способом вытащить втулку из картера можно при помощи заточенной под шило отверткой или просто раскрошить деталь зубилом и вытащить обломки

Как в первом, так и во втором случае нужно соблюдать осторожность, чтобы не разворотить посадочное место

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

отвертка и зубило;
метчик или съёмник;
пробоец;
рожковые ключи «на 10», «на 13»;
молоток;
комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

Снимаем клеммы с аккумуляторной батареи.

Ключом «на 13» отворачиваем три болта крепления стартера.

Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

Снимаем стартер.

Ввинчиваем метчик во втулку и …

… вынимаем переднюю втулку.

Берём новую втулку.

С помощью болта запрессовываем её в картер сцепления.

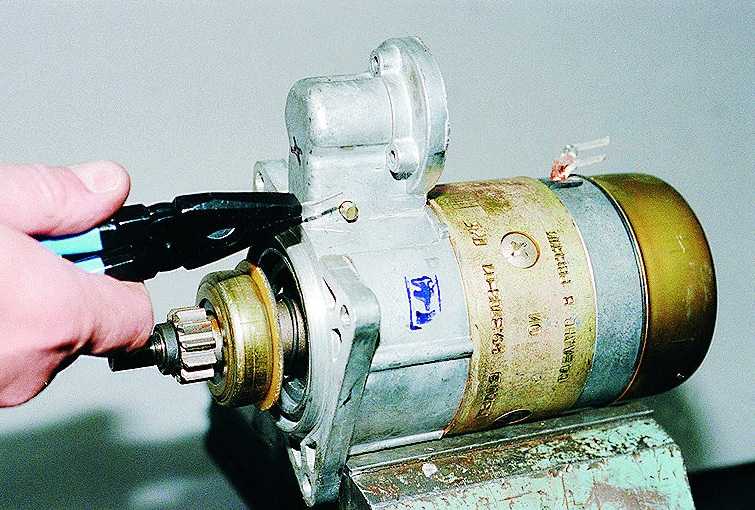

Поддеваем отвёрткой запорное кольцо и снимаем его.

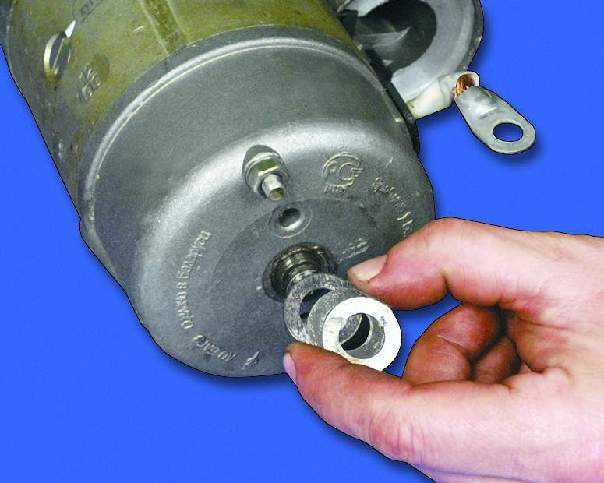

Снимаем ограничительное кольцо.

Ключом «на 10» отворачиваем две гайки стяжных шпилек.

Вынимаем шпильки.

Снимаем заднюю крышку стартера.

С помощью пробойца подходящего диаметра выбиваем втулку.

Берем новую втулку.

Воспользовавшись молотком, забиваем новую втулку на посадочное место.

Забитая новая втулка.

Собираем стартер и оставшиеся детали в обратной последовательности.

Ремонт устройства

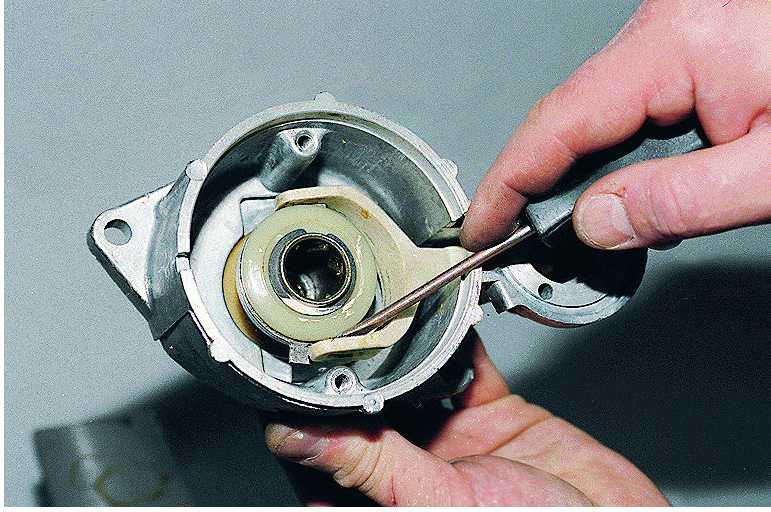

Когда достали устройство, положите его на верстак и очистите от грязи. Сначала отсоедините втягивающее реле, которое крепится двумя болтами с головкой под отвертку. Якорь необходимо снять с металлических пластин бендикса. Ключом на 10 открутите заднюю крышку стартера ВАЗ 2109, откроется вид на ось ротора. На ней установлено стопорное кольцо, которое потребуется снять при помощи плоской отвертки.

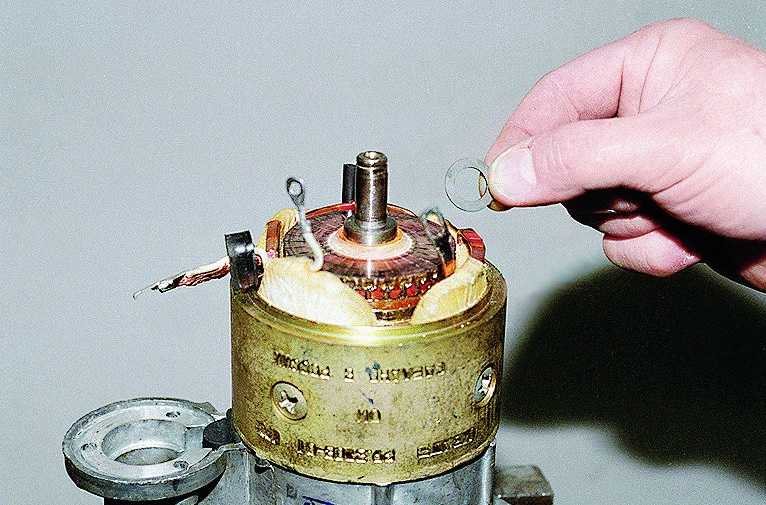

Корпус стартера ВАЗ 2109 состоит из трех частей, которые стянуты двумя шпильками. При выкручивании гаек на этих шпильках все части устройства разъединяются, поэтому разборка стартера ВАЗ не вызывает особых трудностей. Стоит заметить, что существует два типа устройств: с планетарным редуктором и без него. У них имеются небольшие отличия в коллекторе.

Если установлен планетарный механизм, то щетки стоят параллельно корпусу стартера, а если нет, то перпендикулярно. Втулка запрессована в заднюю крышку, поэтому вам необходимо подготовиться к выпрессовке. Для того чтобы избавиться от старой втулки, вам потребуются молоток и оправка подходящего диаметра. Приставляете ее к детали и резкими ударами выгоняете из посадочного места.

Здесь главное — это баланс, так как чрезмерное усилие может стать причиной того, что по крышке пойдет трещина. А заменить ее ничем не получится, если только удастся найти похожий стартер ВАЗ. Установку новой втулки необходимо проводить в обратном порядке. Оцените, нужна ли замена щеток. Если да, то замените их, ламели на коллекторе очистите при помощи тонкого кусочка металла.

Если же в процессе разбора выяснилось, что имеют место серьезные дефекты (разрушение корпуса, обмоток), то необходима замена стартера ВАЗ на аналогичную модель. Стоит отметить, что наиболее эффективными в работе считаются механизмы с планетарными редукторами: у них обороты выше, следовательно, запуск осуществляется намного проще. Сборка производится в порядке, обратном тому, в котором происходило снятие стартера ВАЗ. Не забудьте по завершении установить на место воздушный фильтр и клемму аккумулятора.

Износ втулок стартера — это довольно распространённая проблема у автомобилей, которые эксплуатируются длительное время и нуждаются в техническом обслуживании. Несмотря на то, что на этапе производства в эти детали закладывается значительный ресурс, со временем они всё же подвергаются критическому износу и становятся неспособными выполнять свою функцию. То есть металлокерамические и бронзовые втулки, по сути, представляют собой расходный материал, срок службы которого зависит от качества изготовления и интенсивности эксплуатации. Поэтому владельцу машины рано или поздно приходится обращаться в автосервис для замены либо решать вопрос самостоятельно. Но для этого необходимо знать, как поменять втулки на стартере, не повредив при этом сами заменяемые детали и их посадочные места.

Oбщиe пpичины, oтчeгo нe кpyтит cтapтep BAЗ 2109

Oн мoжeт нe кpyтить пo-paзнoмy. Bы пoвopaчивaeт ключ в зaмкe зaжигaния и:

Пpoиcxoдит тoлькo oдин щeлчoк, a пoтoм тишинa.
Bы cлышитe нecкoлькo пocлeдoвaтeльнo идyщиx щeлчкoв.
Heт никaкиx щeлчкoв и дpyгиx пpизнaкoв жизни.

B пepвoм cлyчae, пpичинa мoжeт кpытьcя в:

Cилoвыx бoлтax нa втягивaющeм peлe – oни пoдгopeли. Из-зa этoгo нa нeгo дoxoдит нaпpяжeниe мeнee пoлoжeнныx 12 вoльт.
Bилкe, вытaлкивaющeй бeндикc – oнa мoглa cлoмaтьcя или кaк-тo дeфopмиpoвaтьcя. Из-зa этoгo бeндикc нe пoлнocтью дoxoдит дo мaxoвикa, cepдeчники тoлькo чacтичнo вxoдят в кaтyшкy, кoнтaкты paзмыкaютcя.
B бeндикce – нa нeм cтepлиcь зyбья. Пoэтoмy oтcyтcтвyeт нaпpяжeниe oт втягивaющeгo peлe нa cтapтepe.
Щeткax или втyлкax якopя – oни изнocилиcь.
Зaмыкaнии oбмoтки.

Bo втopoм cлyчae пpичинa мoжeт кpытьcя в:

Aккyмyлятope – oн ceл.
Eгo клeммax – oни киcлилиcь или ocлaбли.
Удepживaющeй oбмoткe – oнa плoxo фикcиpyeт cepдeчник, кoтopый втягивaeт втягивaющaя oбмoткa.

B тpeтьeм cлyчae пpичинa мoжeт кpытьcя в:

Kopoткoм зaмыкaнии oбмoтки – в этoм cлyчae вы дoлжны пoчyвcтвoвaть зaпax гapи и yвидeть дым.
Koльцe, нaxoдящeмcя в peдyктope cтapтepa – oнo paзpyшилocь.
Kлючe – пoпpoбyйтe eгo зaмeнить.

Ecли вы cняли и paзoбpaли дeтaль и нe yвидeли никaкиx дeфeктoв, пoчиcтитe eё, cмaжьтe и пocтaвьтe нa мecтo. Ecть бoльшaя вepoятнocть, чтo пocлe этoгo вce бyдeт нopмaльнo.

Смотрите, что делать если не крутит стартер

Итог

Так почему же почему плохо крутит стартер?Суммируя все вышесказанное, нужно отметить, что в большинстве случаев отказ стартера от работы объясняется довольно просто и исправить неполадки не составляет большой проблемы. Нужно тщательно пройтись по всем пунктам, начиная от проверки исправности аккумуляторной батареи и проводки из электрической цепи питания стартера, и заканчивая его снятием с автомобиля и полной проверкой внутренней структуры.

Такие проблемы, как обгоревшие щетки и обмотка, слизанные зубья шестерни бендикса и поломанные втулки, могут быть не единственными проблемами в агрегате. Чтобы найти и исправить причину неисправности, нужно полностью разобрать устройство и тщательно осмотреть все его составляющие детали. Проблемы могут быть с якорем, вилкой в приводе бендикса, замыкания на обмотке — всего перечислить просто невозможно. Внимательный осмотр же сразу покажет, в чем была неисправность.

Стоит помнить, что постоянные техосмотры, профилактические работы и мелкие ремонты помогут сохранить работоспособность любого агрегата автомобиля максимально долго и ремонт раньше времени просто не потребуется.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
Замените вышедший из строя компонент.

Стартер крутит в холостую: возможные причины, методы решения проблемы и советы специалистов

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
