Разборка электродвигателя очистителя ветрового стекла ваз 2108, 2109, 21099

Проверка и снятие моторчика дворников ВАЗ-2109

Такой элемент, как моторчик, отвечающий за работу дворников на автомашине ВАЗ-2109, выходит из строя не очень часто, но если это все же происходит, его приходится менять на новый. Сделать это на самом деле нетрудно, но сама процедура занимает довольно много времени, особенно у тех автолюбителей, которые не имеют должного опыта.

Прежде всего, необходимо обесточить систему. Для этого просто отключают минусовую клемму на батарее.

• выставляют рычаги дворников в вертикальную позицию;
• открутив гайки, снимают их с валиков;
• удаляют защитные колпачки;
• скручивают гайки (по одной с каждой стороны), крепящие кронштейны вверху;
• демонтируют резиновые уплотняющие шайбы;
• в подкапотном пространстве снимают с разъема жгут проводов;
• откручивают болты, удерживающие нижнюю часть кронштейна;
• валики механизма вынимают из отверстий;
• отвинчивают гайку, крепящую кривошип стеклоочистителя, и снимают его;
• демонтируют болтики, удерживающие редуктор дворников, и моторчик на месте;
• отсоединяют провода от предохранителя биметаллического и снимают двигатель с кронштейна.

Остается только убрать с редукторного вала стопорящее кольцо и регулирующие шайбы, и установить новый моторчик. Сборка производится в обратном порядке. Для того чтобы работать было удобнее, советуем немного сместить вентилятор печки вправо. Без этого снять стеклоочиститель не удастся. Потребуется также убрать и крышку блока предохранителей и все реле, находящиеся там.

Через реле

Идея заключается в том, что общая электрическая схема стеклоочистителей снабжается добавочным реле. Это позволяет заметно ускорить работу щеток.

Однако в таком случае останутся доступными только два режима работы дворников:

• прерывистый;
• ускоренный постоянный.

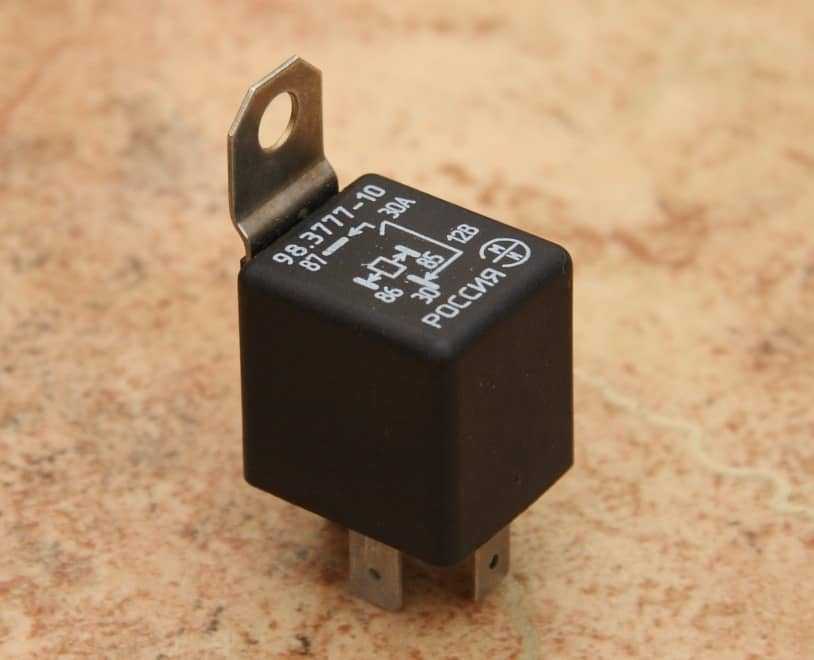

Новое реле устанавливают на разрыв существующего разъема. Для него приобретают дополнительную колодку – провода к ней идут от монтажного блока и далее следуют к двигателю стеклоочистителей. Потребуется еще реле на 5 контактов и розетка под него.

Наверняка многие владельцы переднеприводных ВАЗов девятой модели сталкивались с такой проблемой: в ненастную погоду, когда за окном небольшой моросящий дождик или легкий снежок, стандартной паузы в 4 секунды между взмахами щеток стеклоочистителя в прерывистом режиме его работы оказывается недостаточно, щетки работают по еще сухому стеклу, и хотелось бы иметь возможность эту паузу между взмахами увеличить.

В этой статье будет рассмотрено, как сделать эту паузу регулируемой.

Для этого необходимо в разрыв желто-зеленого провода в пучке, приходящем в колодку правого подрулевого переключателя, отвечающего за режим работы «дворников», установить переменное сопротивление. Это можно сделать, просто перерезав этот провод и припаяв в его разрыв переменный резистор.

В зависимости от его номинального (максимального) сопротивления, паузу между взмахами «дворников» можно увеличить:

• 22 кОм — до 25 сек;
• 47 кОм — до 40 сек.

Либо используем следующий вариант, не требующий разрезания проводов. Извлекаем этот желто-зеленый провод (он имеет обозначение «J») с клеммой «мама» на конце из колодки подрулевого переключателя, одеваем на него пластиковую колодку.

Расположение желто-зеленого провода «J» в колодке

Берем приобретенный в любом магазине радиотоваров и подходящий по размерам переменный резистор.

Нумерация выводов переменного резистора

К его среднему (2) и любому из крайних выводов (1 или 3) припаиваем провода с заблаговременно установленными клеммами «папа» и «мама» и первый из них соединяем с ранее извлеченным из колодки проводом «J», а второй вставляем на его место в колодку подрулевого переключателя.

Разместить резистор можно рядом с подрулевым переключателем, там есть свободное место на кожухе рулевой колонки, достаточно просто просверлить в нем отверстие.

На резистор для удобства обращения одеваем ручку.

Вот как выглядит конечный результат установки резистора в кожух рулевой колонки на ВАЗ 2109:

Готово, теперь паузу между взмахами «дворников» можно регулировать в зависимости от количества воды на лобовом стекле.

Турбодворники на ВАЗ , если вам надоели медленные дворники семейства Самар , то это видео для вас ! В нем показана работа дворников после небольшой переделки а также сам способ) Приятного просмотра , если помог ставь лайк и подписывайся!

Видео Как сделать дворники быстрее на ВАЗ 2108,2109,21099,2113,2114,2115 канала KlT 87

Возможные причины неисправности дворников

Какие неисправности характерны для системы очистки стекол:

1. Дворники медленно работают. В этом случае необходимо в первую очередь произвести диагностику состояния трапеции, если нужно, выполнить ее ремонт.
2. Вышел из строя подрулевой переключатель — в соответствии со схемой, это основной элемент управления. Для диагностики переключателя следует замкнуть два контакта, которые находятся под рулевым колесом, а затем произвести замер сопротивления. В частности, речь идет о контактах 53ah-w 53ah-wh. В том случае, если сопротивление будет слишком низким, или если в устройстве имеется пробой, его необходимо будет заменить.
3. При включении переключателя дворники начинают работать, однако вода на стекло не подается. Если проблема заключается в насосе, что бывает достаточно часто, то его необходимо заменить.
4. В соответствии со схемой работы, если щетки не функционируют, нужно тестером прозвонить провод, который соединяет переключатель с моторчиком. Возможно, проблема кроется в обрыве проводки.
5. Если напор воды на стекло слишком слабый, то необходимо продиагностировать форсунки. Как видно по схеме, форсунки предназначены для рассеивания потока жидкости по стеклу. При использовании низкокачественной воды, эти элементы быстро забиваются грязью, поэтому нужно попытаться их прочистить.
6. Вышло из строя реле К3 — его надо просто поменять.
7. Произошел обрыв шланга, идущего от расширительного бачка к форсункам. Если это так, то шланг надо будет заменить (автор — канал PitStopMD).

Как заменить щетки стеклоочистителя, каркасные или без каркасные (PitStopMD)

Медленно работают дворники на ВАЗ-2109

Причинами снижения скорости движения щеток являются:

• низкая температура воздуха;
• износ (слизывание) шлицов соединения рычагов и корпусов дворников;
• неполадки в работе электродвигателя.

В первом случае дворники могут двигаться медленней обычного по причине застывания смазки на шестернях редуктора. Как правило, при прогреве автомобиля эта проблема исчезает.

При износе шлицевого соединения щетки также могут двигаться медленней за счет проворачивания наконечников рычагов в своих посадочных местах. Решается такая проблема путем замены изношенных элементов.

Если эти мероприятия не принесли желаемого результата, снимаем электродвигатель и отправляем его в ремонт.

Что такое моторчик стеклоочистителя?

Все легковые, грузовые и прочие транспортные средства уже с завода обязательно оснащаются механизмами для очистки стекол, теже щетки стеклоочистителя. В стандартном виде, он представляет собой два держателя с резинками на лобовом стекле и один держатель на заднем стекле (для автомобилей с кузовом «универсал» или «хэтчбэк»). Все стеклоочистители поддерживают три режима работы, в процессе которого они передвигаются быстро, медленно или в прерывистом темпе.

Все стеклоочистители снабжаются специальным электродвигателем с редукторной передачей крутящего момента. На валу двигателя крепится два механизма предназначенных для работы стеклоочистителей. Один поворачивает дворники до определенного положения на лобовом стекле, а второй отвечает за перемещение очистителей в исходное положение. Система рычагов поддерживает стеклоочистители на протяжении всей работы.

По сути, электродвигатель вращается без остановок, а за перемещение дворников отвечает специальный механизм, который допускает их поворот и быстрый возврат в исходное положение. Этот механизм называется трапеция стеклоочистителя. Он состоит из комплекса рычагов, которые и перемещают дворники по лобовому стеклу.

Помимо стеклоочистителей, за нормальный обзор на фронтальную часть дороги отвечает и система омывания стекол. Он представляет собой бачок со специальной жидкостью, которая под действием установленного в бачке насоса, закачивается в систему и разбрызгивается на лобовом стекле

Крайне важно, чтобы эти механизмы были всегда в исправном и рабочем состоянии. Это связано с тем, что в запланированный день поездки погода может запросто испортиться и движение с неисправной системой стеклоочистителей может стать очень опасной

Замена моторчика стеклоочистителя ваз 2109 от bmw. Блог, объявления, видео

Фото
Замена мотора дворников — бортжурнал Лада 2114 СОЧная 14)) 2009 года на
Видео

Наверх. Лада 2114 СОЧная 14)) › Бортжурнал › Замена мотора дворников.  вот та самая трапеция только с 2109 она не подходит ездил менять. вот тут у меня заржавело и не крутилось((((и сгорел моторчик.

ВАЗ 2109. Сервисное обслуживание и эксплуатация.  Проверка функционирования и замена мотора стеклоочистителей. Руководства ￫ ВАЗ ￫ 2109 (Лада Самара).

Замена трапеции стеклоочистителя и моторчика дворников на ВАЗ 2109 своими руками.  Но снимать ее понадобится в том случае, если необходима замена моторчика дворников.

Показание должно равняться нулю. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв. Для того, чтобы оставить свой комментарий вам необходимо войти. Далее Погодка дает о себе знать.

vaz | Замена моторчика дворников на ВАЗ 2107 (со снятием трапеции)

Но снимать ее понадобится в том случае, если необходима замена моторчика дворников. Эта деталь выходит из строя гораздо чаще. Выполнить этот ремонт своими руками достаточно просто и для этой работы нам понадобится следующий инструмент: Прежде чем приступа к данному ремонту, необходимо снять рычаги стеклоочистителей с автомобиля.

Затем отверткой поддеваем резинки, которые одеты поверх штоков со шлицам, и снимаем их как это показано на фотографии ниже: И снимаем под ними еще уплотнительные резинки. Затем откручиваем гайку крепления трапеции и моторчика с внутренней стороны, как это наглядно продемонстрировано на примере: Теперь остается слегка просунуть валы со шлицами в отверстия в кузове, чтобы таким образом освободить трапецию: Если нужно заменить моторчик, то откручиваем его от основного механизма, и производим в дальнейшем установку всех снятых деталей в обратной последовательности.

Все права защищены и охраняются Законом об авторских и смежных правах. Все материалы сайта, включая тексты и фото и видео, предоставлены исключительно для ознакомления и не являются руководством к действию. Администрация ресурса не несет ответственности за последствия применения информации, находящейся на данном сайте. Все риски применения данной информации, несет пользователь. Читайте по этой же теме. Добавить комментарий Отменить ответ. Почему нет зарядки аккумулятора? Инструкция по замене рулевой рейки.

Замена бензонасоса на карбюраторном моторе. Замена печки отопителя своими силами. Динамометрический ключ Ombra для ремонта авто. Замена втягивающего реле стартера. Замена трамблера своими руками.

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

• с редуктора снимают защитную панель;
• извлекают шестеренку;
• достают гайки закладные, отвернув предварительно два болтика;
• корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
• якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Как Проверить Моторчик Дворников Ваз 2109

Проверка и снятие мотора стеклоочистителя ВАЗ-2109

Такой элемент, как двигатель, отвечающий за работу стеклоочистителей на автомобиле ВАЗ-2109, встречается не часто, но если это произойдет, его необходимо заменить.

Это по сути просто, но сама процедура занимает много времени, особенно для тех автовладельцев, которые не имеют надлежащего опыта.

Во-первых, вам нужно выключить систему. Для этого просто отключите отрицательный вывод на аккумуляторе.

• поставьте рычаги стеклоочистителя в вертикальное положение;
• снимите гайки с роликов;
• снять защитные колпачки;
• затягиваем гайки (одна сторона), монтажные кронштейны сверху;
• разбирать резиновые уплотнительные шайбы;
• в моторном отсеке жгут проводов снят с разъема;
• откручиваем болты, которые держат нижнюю часть кронштейна;
• ролики механизма сняты с отверстий;
• открутите гайку, которая крепит рукоятку стеклоочистителя ветрового стекла, и снимите ее;
• снимите болты, которые удерживают стеклоочиститель и мотор на месте;
• отсоедините провода от биметаллического предохранителя и снимите двигатель с кронштейна.

Все, что остается, чтобы удалить стопорное кольцо и шайбы от вала редуктора и установите новый двигатель. Сборка обратная.

Для удобства рекомендуется слегка переместить вентилятор духовки вправо. Без этого стеклоочиститель не может быть удален. Вам также нужно будет снять крышку блока предохранителей и все реле, расположенные там.

Прежде чем снимать сам стеклоочиститель, необходимо слегка его сдвинуть влево.

Колодки лучше всего пронумерованы, чтобы не запутаться во время сборки.

Разборка редуктора

Если уборщик не работает из-за загрязнения редуктора, его легко очистить. Но ни в коем случае не отвинчивайте установленный в него регулировочный винт. в случае неприятного события вы, скорее всего, не сможете потом правильно вернуть зазор анкерного крепления.

Процедура выглядит следующим образом:

• снять защитную панель с коробки передач;
• снять передачу;
• они снимают закладные гайки, предварительно отвинтив два болта;
• корпус редуктора отсоединен вместе с щеткодержателем от двигателя;
• анкер снимается и очищается компрессором.

Снятие заднего стеклоочистителя обычно выполняется тем же способом, но вам нужно будет снять обшивку двери, чтобы добраться до проводов и других частей.

Ремонт двигателя

Многие думают, что замена двигателя на иномарку с аналогичного двигателя позволит решить проблему с медленной работой щеток стеклоочистителя, но на самом деле «родной» мотор довольно легко чистить и смазывать.

Если пост вызывает скорость, вам следует проверить, насколько легко вращается якорь: если движение затруднено, следует ожидать повреждения или очень высокий износ щетки. Их легко обменять на новые.

Это также поможет очистить коллектор. для этого вам понадобится наждачная бумага. Они говорят о необходимости этой процедуры:

• видимое загрязнение;
• заметные царапины;
• борозды на металле.

Необходимо заменить якорь или коробку передач в комбинации с двигателем в сборе, если коллектор сильно изношен или перегорел.

Контроль скорости необходим, если щетки стеклоочистителя работают очень медленно. Этому способствуют:

• неподходящая (очень «густая») смазка;
• износ зубчатых колес;
• деформация стержней.

Устранение этих проблем в основном позволяет ускорить работу стеклоочистителей и, кроме того, значительно.

Можно ли сделать дворники ВАЗ 21099 быстрее?

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Лада 2109 › Бортжурнал › Не работают дворники ( ваз 2109 )

Днем переодически шел дождь. Утром когда отвозил жену на работу дворники прекрасно работали, на вот когда собрался ехать вечером и забирать с работы, обнаружил что дворники стоят, и не подают признаков жизни.Все остальное оборудование вроде бы работало. Проверил предохранители F4 (10А) и F5 (15А) — они оказались целые.Сразу подумав что видимо плохой контакт в подрулевых переключателях (т.к. я их совсем не давно их снимал, когда разбирал всю панель). Я снял переключатель проверил контакт — контакт нормальный. Короче потом разобрал переключатель:

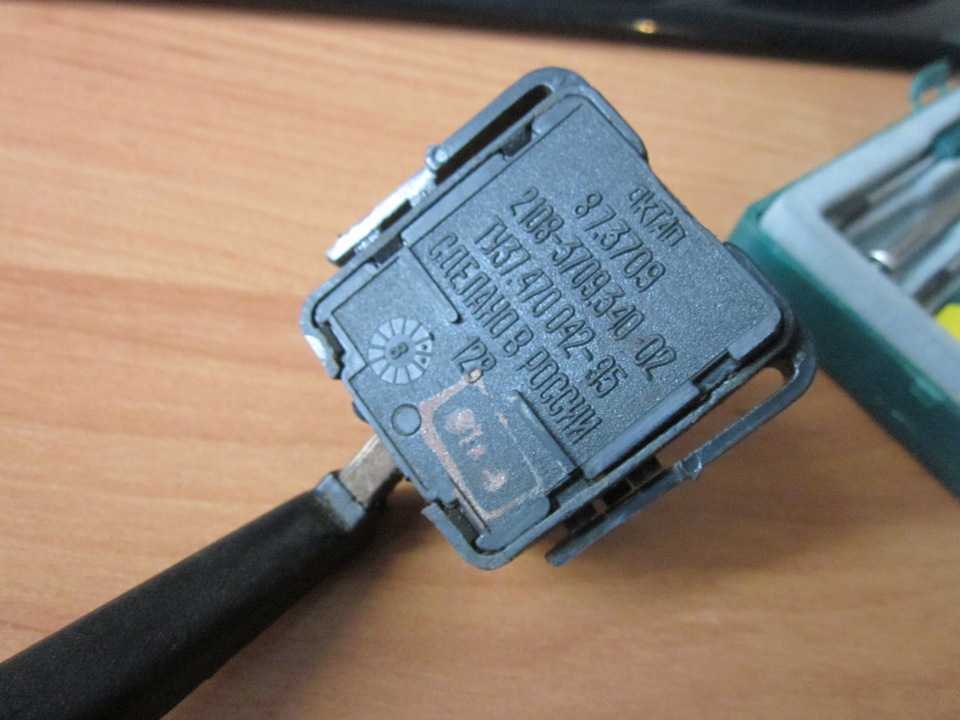

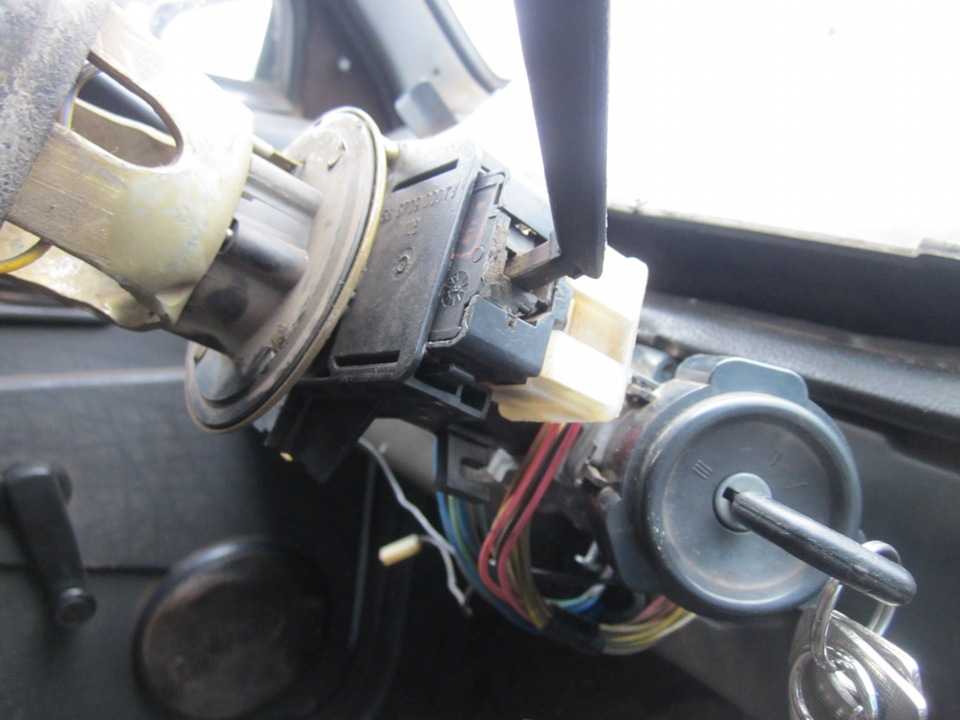

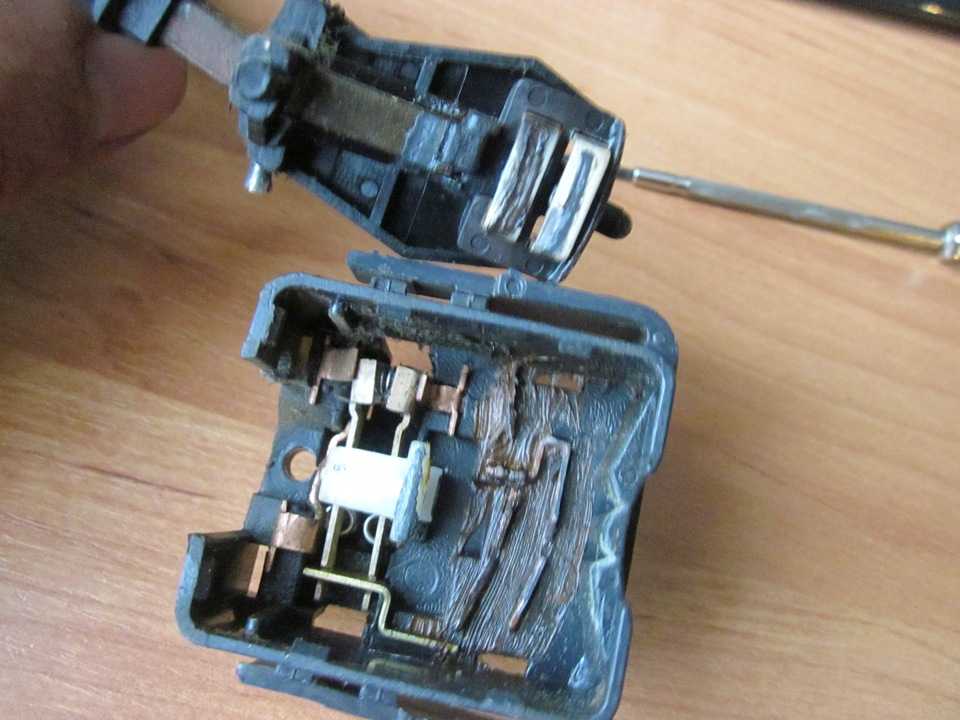

Почистив надфилем контакты в самом подрулевом переключателе я его поставил на место.

Завел машину, пощелкал… работает только дворник заднего хода, передние не «дышат»Проверил щелкает ли реле времени, но у меня не слышно его работу.

Вообще если реле выходит из строя, то дворники все равно должны работать в самом последнем положении. Но реле я тоже разобрал и прозвонил мультиметром сопротивления, катушку реле.

Нашел схему подключения дворников от ваз 2108, но должны быть аналогична 2109.

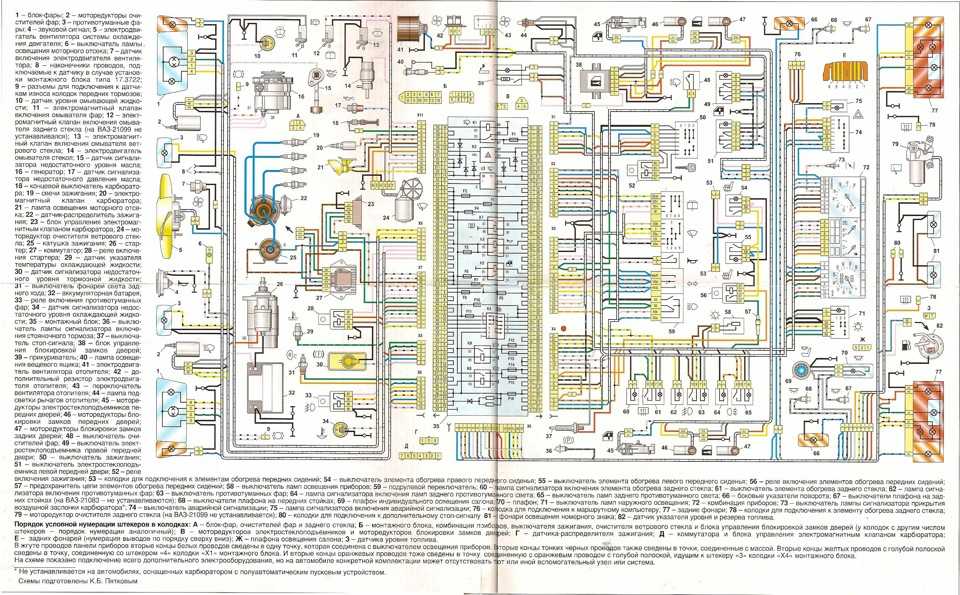

Еще нашел схему электропроводки ваз 2109

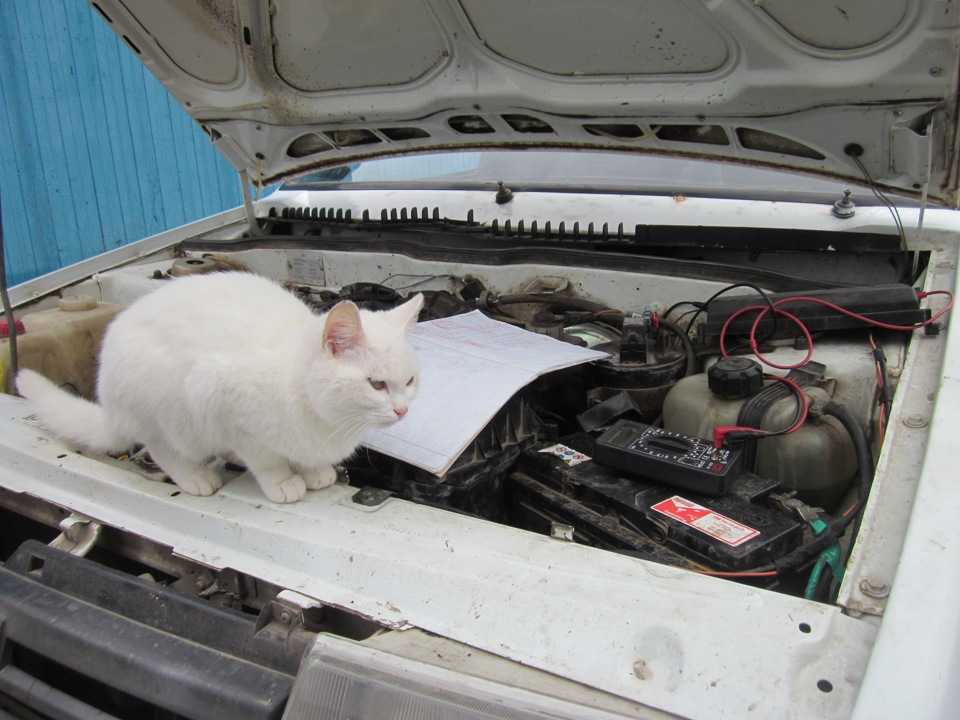

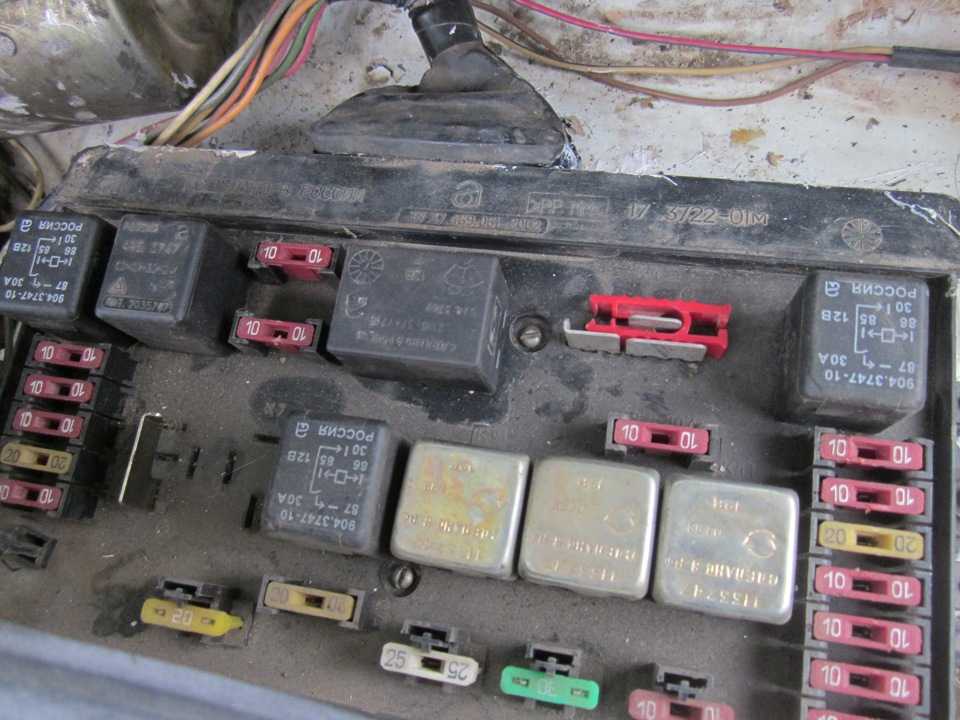

Начал вызванивать провода от гнезда реле до подрулевого переключателя. Все целое. Проверил контакты ведущие к двигателю дворников, то же все хорошо. Но блин не работают же.(Вычитал, что если реле не шумит и предохранители не горят, то надо смотреть двигатель дворников, там могли стереться или заклинить щетки. Кстати при включении зажигания +12В на двигатель как положено приходили.Сегодня снял и разобрал двигатель ( фото нет, т.к. фотоаппарата не было поблизости), ничего странного не обнаружил, все рабочее, контакты и щетки в норме.Поставил исправный двигатель, решил еще раз все проверить, взял мультиметр, ручку и тетрадь чтоб записывать что проверил, чтоб не путаться.

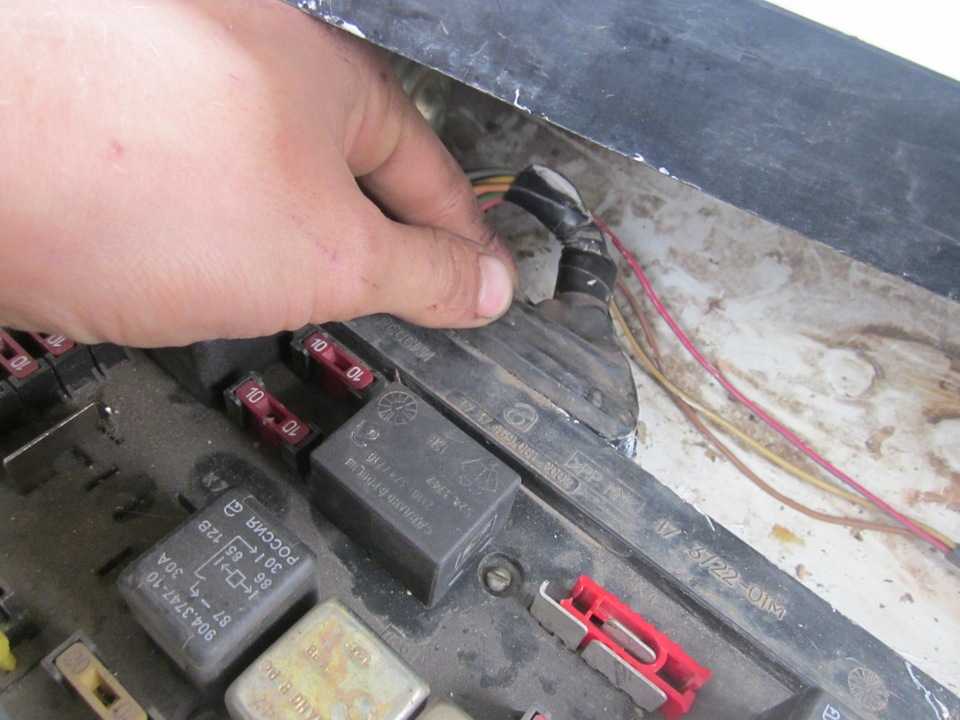

В процессе чисто случайно задел разъем (см.фото) и о чудо дворники заработали.Когда я прозванивал проводку то +12в как раз через этот разьем и прихоило к двигателю, т.е. видимо контакт разъема не полный был.

Итог, куча потраченного времени ( в сумме около 4-6 часов), снова работающие дворники, не потрачено ни копейки на ремонтp.s. меня последние часа 2 уговаривали ехать к авто-электрику, а это для меня человека с электронным образованием как оскорбление))

Цена вопроса: 0 ₽ Пробег: 19724 км

Приступаем к ремонту

Наша инструкция подходит для ваз 21099 ремонт и замена стеклоочистителей.Снимается механизм дворников ветрового стекла на ваз2109 и других моделях при необходимости полной замены (если они полностью вышли из строя), для ремонта либо выполнения других работ, когда его наличие мешает ходу их выполнения. Вам понадобится набор рожковых ключей и набор отверток, чтобы выполнить на ваз 2109 ремонт своими руками дворников, действуйте в такой последовательности:

• Отсоединяем провод минусовой клеммы аккумулятора
• Поворачиваем оба рычажка щеток дворников в вертикальное положение, откручиваем их крепящие их гайки
• Снимаем рычажки щеток с валиков стеклоочистителя

Разборка электродвигателя очистителя ветрового стекла ВАЗ 2108, 2109, 21099

Разберем ранее снятый с автомобиля электродвигатель очистителя ветрового стекла («дворников»). Это придется сделать если ему необходим ремонт. Например, замена слизанной шестерни моторедуктора, зачистка контактов концевого выключателя, замена щеток или якоря электродвигателя и пр.

— Ключи на «10» и «13»

Разборка электродвигателя очистителя ветрового стекла ВАЗ 2108, 2109, 21099

— Отсоединяем кронштейн электродвигателя очистителя

Ключом на «10» отворачиваем три гайки крепления кронштейна и снимаем его.

Отсоединяем кривошип и кронштейн электродвигателя очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099

— Разбираем моторедуктор очистителя

Крестовой отверткой отворачиваем три винта крепления защитного колпака моторедуктора и снимаем его.

Снимаем защитный колпак моторедуктора очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099, отвернув три винта его крепления

Отсоединяем стопорную шайбу вала шестерни моторедуктора. Поддеваем его отверткой и снимаем. А так же снимаем две шайбы под ним.

Снимаем стопорную шайбу с вала шестерни моторедуктора и две простые шайбы под ним

Крестовой отверткой отворачиваем винт крепления хомута проводов и снимаем крышку моторедуктора.

Снимаем крышку моторедуктора стеклоочистителя и вынимаем его шестерню

Извлекаем шестерню моторедуктора.

— Разбираем корпус электродвигателя очистителя ветрового стекла

Крестовой отверткой выворачиваем два винта крепления корпуса электродвигателя к моторедуктору. Извлекаем фиксаторы винтов. Снимаем корпус сдвинув его назад. При необходимости заменяем неисправные детали (щетки, якорь) новыми или заведомо исправными.

Отсоединяем электродвигатель от моторедуктора очистителя ветрового стекла и разбираем его

Собираем электродвигатель очистителя ветрового стекла («дворников») в обратной последовательности. При сборке есть некоторые особенности без знания которых произвести ее как положено не возможно. Одна из таких особенностей описана в примечания и дополнениях.

Примечания и дополнения

— При сборке электродвигателя очистителя ветрового стекла ВАЗ 2108, 2109, 21099 необходимо установить рычаги щеток в исходное положение. Для этого присоединяем колодку проводов к электродвигателю, включаем зажигание, включаем стеклоочиститель подрулевым рычагом и ждем пока он остановится. Отключаем. Крепим кривошип в таком положении.

Замена трапеции стеклоочистителя:

Примечание! Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора», пункт «1»)

2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока»)

3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла»)

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

Примечание! Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Примечание! Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

Примечание! Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Управление стеклоочистителем

Управляется стеклоочиститель при помощи специального переключателя, установленного на рулевой колонке автомобиля. При помощи него дворники не только включаются-выключаются, но и могут работать в различных режимах. Это позволяет регулировать скорость движения щеток стеклоочистителя в зависимости от погодных условий. В автомобилях ВАЗ-2109 предусмотрены три режима:

• прерывистый;
• постоянный с малой скоростью перемещения дворников;
• постоянный с высокой скоростью перемещения дворников.

Нередко случается именно так, что на ВАЗ-2109 дворники не работают лишь в одном из режимов, поэтому важно знать не только конструктивные особенности стеклоочистителя, но и механизм управления его работой

Прерывистый режим работы дворников включается в первом (рабочем) и втором положении рычага переключателя. Его работа обеспечивается реле типа 526.3747. Оно располагается в монтажном блоке автомобиля и обозначается на электронной схеме как «К3». Это реле включает также дворники при запуске омывателя ветрового и заднего стекол.

В третьем положении очиститель работает в постоянном режиме с малой скоростью движения. Для переключения в постоянный режим работы дворников с высокой скоростью предусмотрено четвертое положение рычага.

Ремонт мотора стеклоочистителя

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Правда, если вовремя снять деталь и провести соответствующий ремонт, заменив предохранитель, скорее всего неисправность будет устранена за короткие сроки. При условии, что всё сделано правильно, стеклоочиститель начнёт работать в штатном режиме, как прежде.

Не исключается развитие тех случаев, когда прибор способен работать лишь в конкретном скоростном режиме. Такая проблема носит совершенно другой характер и кроется в неполадках переключателя или резистора. Здесь щёточки вовсе не приходят в нижнее положение, из-за чего появляется необходимость регулировки механизма остановки.

Ситуации, когда при запуске стеклоочистителя слышны странные звуки и шум, тоже не являются редкостью. Если такие феномены никак не связаны с сухостью стекла, возможно речь идёт о какой-нибудь более серьёзной проблеме.

Как уже говорилось выше, конструктивные характеристики мотора дворников крайне просты и понятны. На пальчиках находятся небольшие щёточные рычаги, которые чаще всего издают неприятный звук. Иногда случается такое, что механизм начинает закисать во втулках кронштейна из-за нарушения защиты. В итоге, внутрь попадает грязь и вода.

Если после окончательной проверки устройства любые неисправности так и не обнаружены, но при этом шум по-прежнему не даёт спокойно жить, не исключается необходимость проведения замены моторчика. Теперь следует отключить прибор от электрического питания, а затем приступать к работе по демонтажу.

Устранение неисправностей моторчика

В таком случае следует провести полный анализ проводки, качество соединения контактов и локализировать возможные неполадки. Если проблемы с проводкой отсутствуют, скорее всего нужно оценить состояние переключателя дворников. Любые неисправные заточки и мелкие детали нужно снять и заменить. Не исключается риск поломки двигателя, что связано с подгоранием контактов или залипанием щёток.

Здесь вам понадобится выполнить ремонт моторчика, что подразумевает полноценную замену вышедших из строя частей и тщательную очистку от загрязнений. А также необходимо посмотреть на состояние проводов, идущих к мотору и колодкам. На следующем этапе придётся провести полную диагностику предохранителя из биметалла.

Его тщательно очищают от загрязнений, а если это невозможно, заменяют новый

Если ситуация не поменялась, обратите внимание на целостность обмотки якоря моторчика. При отсутствии цепи необходимо заменить якорь или всю конструкцию

Ещё одна ситуация выглядит совершенно другим образом

В таком случае предохранитель из биметалла может работать, но двигатель даже не запускается. Перед началом каких-нибудь действий следует убедиться в целостности рычагов. Очень часто они выходят из строя из-за деформации или примерзания щёток к поверхности лобового стекла

Ещё одна ситуация выглядит совершенно другим образом. В таком случае предохранитель из биметалла может работать, но двигатель даже не запускается. Перед началом каких-нибудь действий следует убедиться в целостности рычагов. Очень часто они выходят из строя из-за деформации или примерзания щёток к поверхности лобового стекла.

По-особому сложным бывает ремонт в тех случаях, где происходит короткое замыкание в якорной цепи. Здесь необходимо определиться с одним из двух решений: заменить якорь или редуктор.

Бывают случаи, что моторчик перестаёт функционировать в режиме прерывистой работы. Чаще всего, проблему объясняют какие-нибудь неполадки с реле или переключателем. Оба варианта подразумевают замену неисправного узла.

Если остановка стеклоочистителей, работающих в прерывистом режиме, по-прежнему не происходит, скорее всего речь идёт о поломке концевого выключателя или реле. В первом варианте пружинная пластинка попросту не дожимается кулачком шестерни редуктора. Чтобы решить проблему, её нужно слегка подогнуть.
