Ремонт ваз 2105 (жигули) : схема включения очистителя и омывателя ветрового стекла

Функция и принцип действия дворников

Ключевой задачей механизма щеток стеклоочистителей является очищение ветрового стекла от воды при дожде, а также попадающих на его поверхность в процессе передвижения осадков грязи. Работают данные дворники при помощи специальных механизмов.

С помощью схемы тяг и шарниров обеспечивается некруговое движение специальных конусов, они только обеспечивают поступательно-вращательное действие, после чего возвращаются обратно. Почти в каждом авто имеется два дворника. Схема тяг и шарниров выполнена таким образом, чтобы приводные конусы работали синхронно, что способствует одновременному перемещению рычагов дворников. Это помогает предотвратить их соприкосновение.

Зачастую на заднее также устанавливается дворник. Его функция аналогична, но схема немного проще. Привести в движение дворник заднего стекла помогает электродвигатель, так как работают эти механизмы практически одинаково на всех автомобилях. Чаще всего он расположен поблизости от приводного конуса рычага, но начинает его перемещение с помощью маленького зубчатого редуктора.

Доработка реле стеклоочистителя ВАЗ 2107

Дворники “семерки” при сильном дожде справляются со своей задачей отлично. Проблемы возникают при моросящем дожде, когда подбор подходящего режима работы становится проблемой. В результате дворники трут по сухому стеклу, резинки интенсивно изнашиваются, а стекло может поцарапаться. Чтобы этого избежать, водителю приходится постоянно включать/выключать дворники вручную, что отвлекает от вождения.

Можно доработать реле стеклоочистителя ВАЗ 2107, расширив диапазон регулировки частоты работы дворников.

Сначала надо снять реле, которое размещается в салоне возле рычага открытия капота. Для снятия необходимо открутить два винта и отсоединить колодку.

Далее необходимо заменить и доработать резистор, отвечающий за паузу между включениями двигателя дворников.

Резистор сопротивлением 62 кОм, установленный на плате реле, обеспечивает интервал между включениями в 4 секунды. Следует заменить его резистором вдвое меньшего сопротивления, что обеспечит минимальную паузу между включениями в 2 секунды. Но впаять его следует на плату реле лишь одной ножкой.

В образовавшийся разрыв цепи необходимо подпаять провода с переменным резистором 100-500 кОм (один из проводов, идущих к переменному резистору, необходимо впаять на место второй ножки “родного” резистора, а второй припаять к неприпаянной ножки постоянного резистора.

После подключения переменного резистора следует закрыть крышку реле, приклеив ее на место. Это защитит контакты и печатную плату от окисления и повреждений.

Провода, идущие к переменному резистору необходимо подобрать достаточной длины, чтобы они давали возможность установить переменный резистор в удобное для водителя место, например, на приборной панели “семерки”.

После установки тюнингованного реле стеклоочистителя появляется возможность регулировать интервал включения двигателя дворников от 2 до 8-10 секунд. Благодаря этому можно подобрать оптимальный режим, соответствующий интенсивности дождя.

https://youtube.com/watch?v=Sp-9eKkz-IQ

На всех «семерках» как с карбюраторным, так и с инжекторным двигателем устанавливаются стеклоочистители СЛ-193. В их конструкции используется электрический моторчик с редуктором, а также рычажный механизм и выключатель подачи жидкости, омывающей стекла. Запуск электродвигателя осуществляется посредством специальной кнопки, расположенной на рулевой колонке. Она же позволяет регулировать интенсивность струи жидкости.

В омывателе, помимо бачка для воды (или «стекломоя»), располагаются компактный насос и форсунки, разбрызгивающие жидкость. Кроме того, следует отметить наличие предохранителя, который предотвращает повышенные нагрузки на моторчик и насос, защищает их от перепадов напряжения.

Предохранители ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла. Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач). Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

Устройство и принцип работы стеклоочистителей

Одним из важнейших условий безопасности дорожного движения является наличие у водителей хорошей видимости и широкого обзора. Даже внимательный и сосредоточенный человек может не успеть среагировать на дорожную ситуацию, приближение которой он вовремя не увидел из-за того, что лобовое стекло покрыто дождевыми потоками или грязью.

Именно поэтому Правила дорожного движения предписывают, что если не работают в установленном режиме стеклоочистители, то эксплуатация транспортного средства запрещена.

Очиститель ветрового стекла включает в себя несколько элементов:

электродвигатель с редуктором;
реле;
рычажный привод;
шарнирные крепления;
маятниковые рычаги, к которым крепятся щетки;
щетки.

Электродвигатель стеклоочистителя получает питание от бортовой сети автомобиля, а редуктор дает возможность увеличить усилие в несколько раз. Мотор-редуктор представляет собой самую важную и сложную часть системы. В его устройство входит якорь с обмоткой, колодки, провода, шестерни, концевой выключатель с пружинной пластиной и стойка. Защиту от перегрузок обычно обеспечивает термобиметаллический предохранитель.

Любые действия с электродвигателем необходимо производить только в специализированном сервисе: несложным делом, которое можно выполнить самостоятельно, является лишь замена щеток.

Реле очистителя обеспечивает переключение режимов работы мотора:

прерывистый – после завершения двойного полуоборота щетки несколько секунд остаются в крайнем положении, а затем начинается новый цикл;
постоянный – при этом скорость движения щеток может регулироваться.

Реле позволяет водителю выбрать самый удобный ритм движения дворников, и если не работает какой-то отдельный режим стеклоочистителя, то это затрудняет качественную очистку стекла.

Вращение двигателя преобразуется в движения дворников с помощью системы рычажного привода. На конце рычагов закреплены щетки с резиновой или силиконовой лентой, которая, будучи плотно прижатой к стеклу, удаляет с него воду и грязь. Стеклоочиститель может действовать в паре с омывателем, например, когда требуется убрать грязные пятна с ветрового стекла.

На многих современных моделях также предусмотрен очиститель заднего стекла, который работает по тому же принципу, за исключением того, что сзади реле может не использоваться, что делает невозможным выбор режима работы.

Как устранить неисправности

Не включаются дворники. В данной ситуации, скорее всего, причина заключается в том, что перегорел предохранитель, который защищает цепи от излишних нагрузок и замыканий. Поэтому для начала необходимо проверить именно его. Делается это с помощью специального тестера. Если проверять желания нет, впору сразу заменить его новым. Также могли окислиться контакты предохранителя, их достаточно будет почистить, а затем установить обратно.
Дворники барахлят в режиме прерывания. Тут поломка кроется именно в реле. Процесс проверки достаточно прост, нужно подать питание на колодку реле. Для этого необходимо:

извлечь реле;

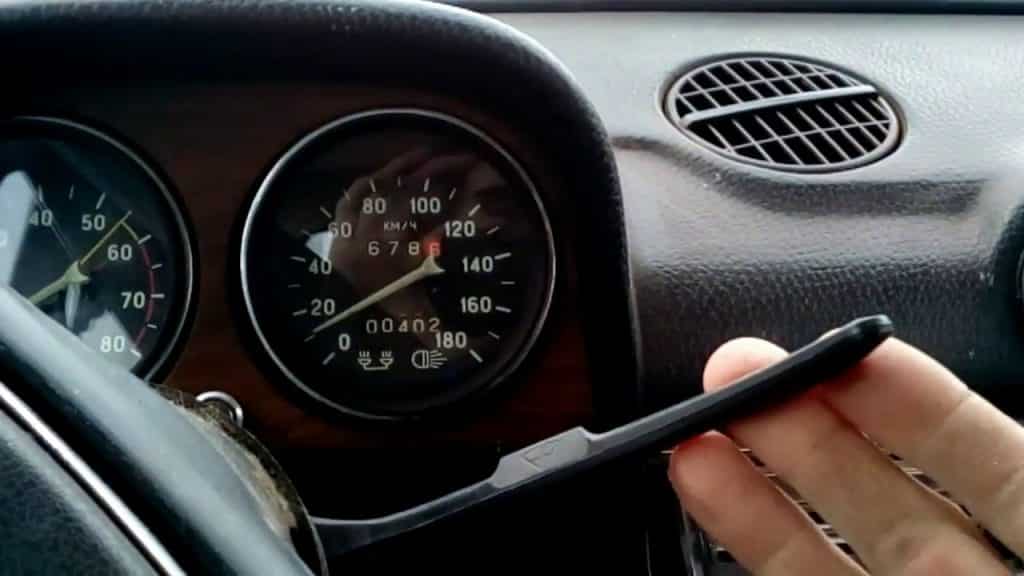

далее переключателем (возле рулевого колеса) нужно включить дворники;
затем тестером проверяется, есть ли напряжение в клемме.

Заменить переключатель придется, если питания не наблюдается. Также могла оборваться управляющая цепь, этот вариант также стоит исключать. Реле ремонту не подлежит, поэтому даже если питание есть, но оно не работает – его нужно менять.

Если причина в электромоторе очистителя. Когда на контактах электродвигателя есть напряжение, но сам он «молчит» – значит, проблема заключается в неисправности самого устройства. Могли выйти из строя обмотки или износились щетки. Первые ломаются, если перегружать мотор, а вторые просто со временем изнашиваются. В этом случае ремонт самостоятельно невозможен, и следует обратиться в автомастерскую.
Дворники зависают. Достаточно часто в отечественных авто (и ВАЗ 2107 не исключение) можно столкнуться с тем, что дворники при их выключении не занимают необходимое изначальное положение, а остаются там, где были на момент их выключения. Проблема в таком случае заключается именно в редукторе привода. У него есть концевой выключатель, его приводит в действие кулачок. А работа кулачка, в свою очередь, заключается именно в том, чтобы проконтролировать, где будут находиться щетки после того, как питание перестанет подаваться в рычаг выключателя. Неисправность в таком варианте в большинстве случаев происходит, когда водитель включает дворники, которые примерзли к стеклу. Как результат – ломается редуктор, который необходимо менять.

Устройство стеклоочистителя

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

Электрический моторчик.
Электрический насос омывателя.
Предохранители.
Реле управления.
Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

вышел из строя переключатель, что бывает в частых случаях;
перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
плохой контакт цепи или его отсутствие;
неисправность моторчика стеклоочистителя;
поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле. Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

извлекается реле;
переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

Убедимся в исправности поступления питания на электродвигатель дворников.
Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
Тянем на себя, и разъединяем скрепление именуемое шлицевым.
Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
Находим отверстия под переключатель.
В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

От аккумулятора отключаем клемму «плюс»;
Тянем на себя накладку и убираем клаксон;
У руля отворачиваем гайку;
Снимаем руль, выбивая его из шлицов;
От колонки руля, отсоединив фиксаторы, снимаем переключатель.
Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

Нужно отключить плюсовую клемму аккумулятора.
Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
Устанавливаем новое реле.
Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Способы устранения неисправностей

Если дворники начали останавливаться посередине лобового стекла автомобиля необходимо выполнить следующие действия:

проверить, правильно ли одеты дворники на шлицы привода и состояние трапеции

Особое внимание необходимо обратить на кривошип привода. При обнаружении ошибок сборки их необходимо устранить;
внимательно осмотреть шлицы привода

Они могут выкрошиться, сломаться или износиться, в результате чего шлицы проскакивают и стеклоочистители не возвращаются в исходное положение. Иногда рычаг дворника может и соскочить со своего места.

Устраняется дефект заменой изношенных деталей.

Совет! Если дворники начали останавливаться посередине стекла во время движения, а СТО поблизости не наблюдается, то устранить дефект можно, если есть в багажнике дрель и сверла. Просверлив несколько отверстий можно временно закрепить рычаг стеклоочистителя с помощью подручных материалов. Чтобы уменьшить трение, места доработки необходимо густо смазать каким-либо смазочным материалом.

Следующая операция — проверка целостности электропроводки. Для этого нужно не выключая зажигания проверить напряжение на разъеме привода. Величина напряжения должна составлять 12 В. В случае отсутствия напряжения на контактах разъема необходимо последовательно, начиная с предохранителя в монтажном блоке, проверить целостность электропроводки и исправность реле. Обнаруженные неисправности нужно устранить.

Также стеклоочистители могут не возвращаться в исходное положение по причине дефекта самого электромотора или его выключателя. В этом случае необходимо заменить неисправный электромотор.Автолюбитель может столкнуться и с другими, более сложными неисправностями, которые приводят к остановке дворников как посередине лобового стекла, так и в любом другом положении. В этом случае правильнее будет обратиться к специалистам, которые быстро обнаружат и устранят неисправность.

Интересно! Некоторые автолюбители обратили внимание на то, что в зимнее время года дворники, остановившиеся посередине лобового стекла, попадают в зону его обдува горячим воздухом. Таким образом, затвердевшие на сильном морозе, эластичные элементы стеклоочистителей оттаивают одновременно с обледеневшим стеклом в процессе прогрева силового агрегата авто после длительной стоянки, что способствует увеличению срока эксплуатации

Поэтому появилось оригинальное решение: при парковке автомобиля в сильный мороз принудительно останавливать щетки на середине лобового стекла. Для этого нужно всего лишь разорвать цепь привода стеклоочистителей и установить дополнительный переключатель на приборной панели автомобиля.

Припарковав машину, например, на ночь, при помощи переключателя останавливают дворники посередине лобового стекла. Утром, прогрев ее, с помощью того же переключателя возвращают стеклоочистители в транспортное (исходное) состояние.

Трехскоростная система стеклоочистителей – одна из самых уязвимых в отечественной «десятке». Роль слабого места может исполнить практически любой узел: подрулевой переключатель, реле, предохранители, моторедуктор.

Не работают дворники на ВАЗ

Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

Наиболее распространенные причины неправильной работы дворников

Если дворники плохо чистят стекло, это говорит об их износе или деформации конструкции, из-за чего они недостаточно хорошо прилегают к поверхности. В результате мы видим разводы, а иногда и царапины, которые придется устранять. Существует несколько основных причин неправильной работы стеклоочистителей:

Наличие масляной пленки и других серьезных загрязнений на поверхности стекла.
Утрата подвижности коромысел каркаса, отвечающих за равномерное прижатие к поверхности.
Разболтанность фиксации адаптера и поводка.
Снижение жесткости пружины, прижимающей дворник к стеклу.
Повреждение рабочей кромки щетки.

При загрязнении стекла его достаточно протереть специальной жидкостью и разводы при работе дворников появляться больше не будут. При утрате подвижности частей коромысла их просто нужно разработать рукой, при необходимости внести немного смазки, проследив, чтоб она не попала на стекло.

Это обеспечит равномерное прижатие щеточной кромки для полного удаления загрязнения. Чтобы устранить другие проблемы, потребуется сделать несколько простых процедур, а если они не помогут, потребуется замена дворников.

Где Находится Реле Дворников На Ваз 2107

Где находится реле стеклоочистителей в автомобиле ВАЗ-2107?

Владельцы ВАЗ-2107 должны трансформировать и модернизировать автомобиль по-своему, если, конечно, не возникнет желание довести «чугун» до идеального, что возможно. Это относится к щеткам стеклоочистителей, которые показывают медленную езду на велосипеде.

Средство для чистки ветрового стекла предназначено для тщательной очистки поверхности ветрового стекла, поэтому, если оно не работает эффективно, не повреждается и не тормозит, дорога впереди в дождь или метель становится затруднительной для просмотра.

Функции стеклоочистителя основаны на получении достаточной мощности и бесперебойной работы регулятора. Последняя деталь незаменима в дизайне дворники

, поэтому каждый водитель ВАЗ-2107 должен знать, где является реле, так что он может быть заблокирован в любое время.

Реле управления стеклоочистителями

Стеклоочистители с электродвигателем 12 В. Однако это слишком большая мощность, если предполагается значительное количество постоянного тока. Это уменьшение постоянного тока в цепи реле RS-514, которая регулирует частоту стеклоочистителя. Автомобиль ВАЗ-2107 оснащен двумя стеклоочистителями. одно возможно без перерыва, другое. паузы через 4 секунды.

Реле стеклоочистителя для ВАЗ-2107, В частности, там, где это есть, многие автолюбители заинтересованы, иначе в некоторых случаях невозможно отремонтировать дворники ветрового стекла. Таким образом, механизм размещен под торпедой слева с направляющей на сиденье водителя. Установка осуществляется непосредственно на кузов автомобиля ВАЗ-2107, так как надежные замки выступают из двух винтов, расположенных под кабиной. Проверяя реле, вы можете убедиться, что оно подходит для проводки, на конце которой есть разъем для подключения устройства.

Разъем, отвечающий за подключение штекера, расположен на приборной панели рядом с регулировкой угла наклона фар. Чтобы завершить ремонт, вы должны получить его снизу. Если вы сомневаетесь, что выбрали правильный штекер, выключите его и убедитесь, что дворники работают.

Если рычаг является в положении 1, но дворник не работает, механизм не включается.

Исправить глюки дворники

на классике.

Обзор новой модели сборочных блоков для классики ВАЗ

2104, 2105,2107 производство АВАР 402.3722.

Реле стеклоочистителя выглядит как коробка, окрашенная в черный цвет, к которой подключен провод длиной 15 см. Если вы начнете разбирать его, вы увидите внутри электрическую плату с электронными компонентами. Они собираются вместе и соединяются друг с другом, учитывая дизайн, разработанный дизайнерами, эта схема просто поддерживает реле дворник в работоспособном состоянии.

Для лучшего понимания мы разбираем щетки стеклоочистителей на части:

Электромагнитная катушка.
Микроскопический контроллер HP37.
Конденсатор.
Резистор.

Существует несколько резисторов, но они не так важны, как основной резистор, расположенный рядом с контроллером в правом нижнем углу устройства. Плата содержит 4 провода, которые передают сигналы от щетки стеклоочистителя ВАЗ-2107.

Как работает приемник дворника?

Стеклоочистители установлены на лобовое стекло ВАЗ-2107, они функционируют благодаря слаженной работе двигателя, реле, предохранителя, переключателя и источника питания 12 В. После подачи тока на соленоид стеклоочистителя автоматически подключается подвижная арматура, затем обмотка и, наконец, контакты крышки устанавливаются все ниже и выше.

Что произойдет дальше:

Якорь продолжается до середины, что позволяет отделить контакты сверху и выровнять контакты снизу.
В начале катушки находится кронштейн, оснащенный биметаллической панелью, завернутой в тонкий провод, который просто пропускает ток.
Ток способствует нагреву панели, а затем размыкает контакты.
Через некоторое время панель полностью остывает и занимает прежнее положение.
Когда контакты размыкаются, на катушке отображается ЭДС.
Для подавления электродвижущей силы в механизм встроен резистор 62 кОм.

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
Шланг подачи жидкости может слететь или пережаться.
Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Прочитайте, может пригодится: Установка центрального замка на «семерку» своими руками (фото, видео)

Электрические:

Перегорел предохранитель F2(10A).
Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.
