Замена трапеции дворников на ваз 2109

Истинные проблемы и способы их решения

Моторчик механизма и сама трапеция стеклоочистителей — вот главные подводные камни этой неисправности. Стоит забыть о них буквально на пару месяцев, и дворники начинают сбавлять обороты, постепенно приходя в негодность. К сожалению, об этой проблеме не узнать просто так. Научиться правильно и своевременно ухаживать за авто можно, лишь столкнувшись со всеми его недостатками лицом к лицу или поспрашивав знакомых на худой конец.

Все дело в том, что без своевременной чистки и смазывания обе детали быстро изнашиваются и со временем отказываются работать. Неисправности трапеции лидируют по частоте возникновения. То шарниры начинают заедать, то планки гнутся по неясным причинам. Впрочем, моторчик тоже не отстает. Вкупе с потерей напряжения за счет повреждения проводов деталь доставляет множество проблем, иногда вынуждая невнимательного водителя покупать новую, если тот не проверит исправность электропроводки.

Так что же сделать, чтобы вернуть дворникам былую скорость?

К сожалению, если это не помогло, а иных неисправностей вы не обнаружили, вам сможет помочь лишь замена деталей или поездка в сервис. Впрочем, замена пресловутой трапеции или моторчика решает проблему в большинстве случаев.

Функции стеклоочистителей

У природы нет плохой погоды, но управлять ВАЗ-2109 без дворников в условиях недостаточной видимости становится практически нереально. Какими свойствами обладают качественные изделия?

  1. Противостояние природным катаклизмам и прихотям погоды.
  2. Способность исправно работать даже при минусовой температуре.
  3. Отсутствие пересыхания в сильный зной.
  4. При движении по лобовому стеклу стеклоочистители не должны оставлять царапины, тем более наносить покрытию повреждения.
  5. Продолжительный срок активной эксплуатации – еще одна отличительная черта качественных дворников для ВАЗ-2109.

Ремонт медленно работающих дворников на ваз 2114

Далекий январь: Перед тем, как отдать машину на перекраску, я ее разбирал. Это и было толчком для ремонта дворников. Что же делать?

Для начала снимаем всю эту конструкцию.Думаю, смысла рассказывать как это делать, нет. Но я хотел бы посоветовать:

Монтажный блок (ЧЯ) снимать обязательно, ибо с ним снимать трапецию-неправильно!

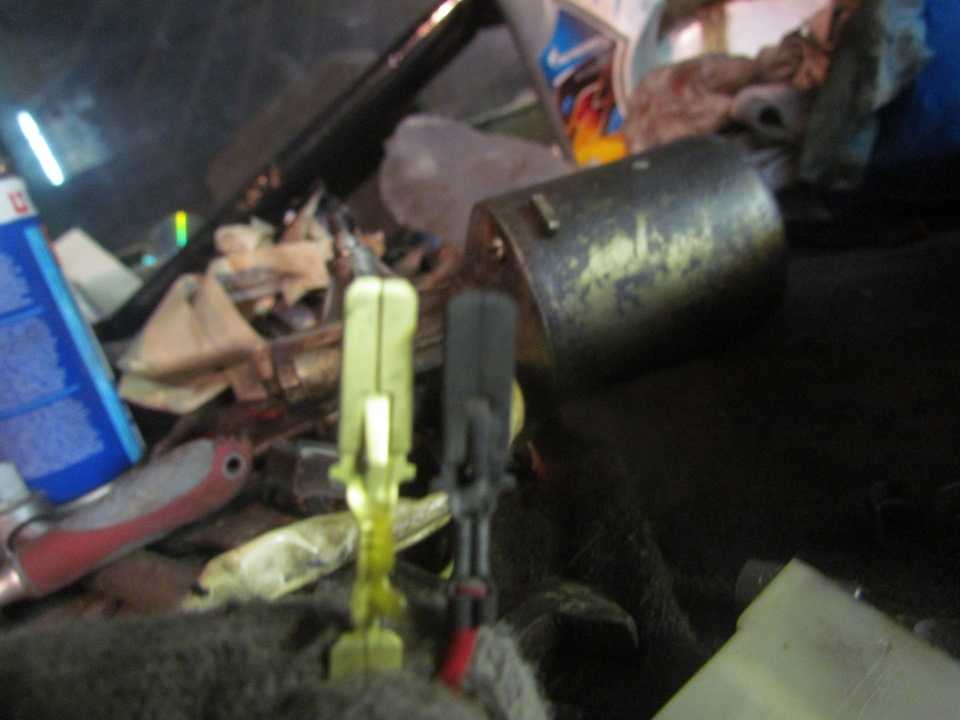

Моторчик я снимал отдельно.

Желательно вытащить моторчик печки, ну либо хотя бы его открутить и иметь возможность им повертеть.

1) Разбирать трапецию НЕ нужно,достаточно просто подковырнуть пыльники, набить туда смазки и разработать.Тут сложного ничего нет, взял-сделал.

Вытащил виновника торжества.

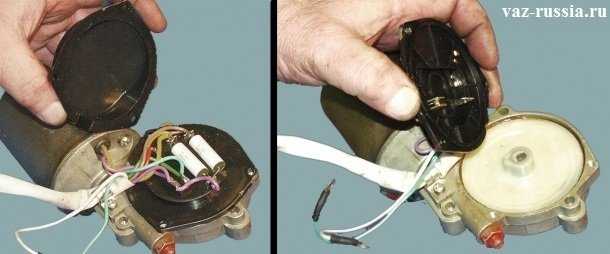

2) Касаемо моторчика дворника, тут тоже необходимо смазать.Все предельно просто, открутить 3 болтика пластмассовой крышки, все там хорошенько смазать и закрутить.Дело 10 минут.

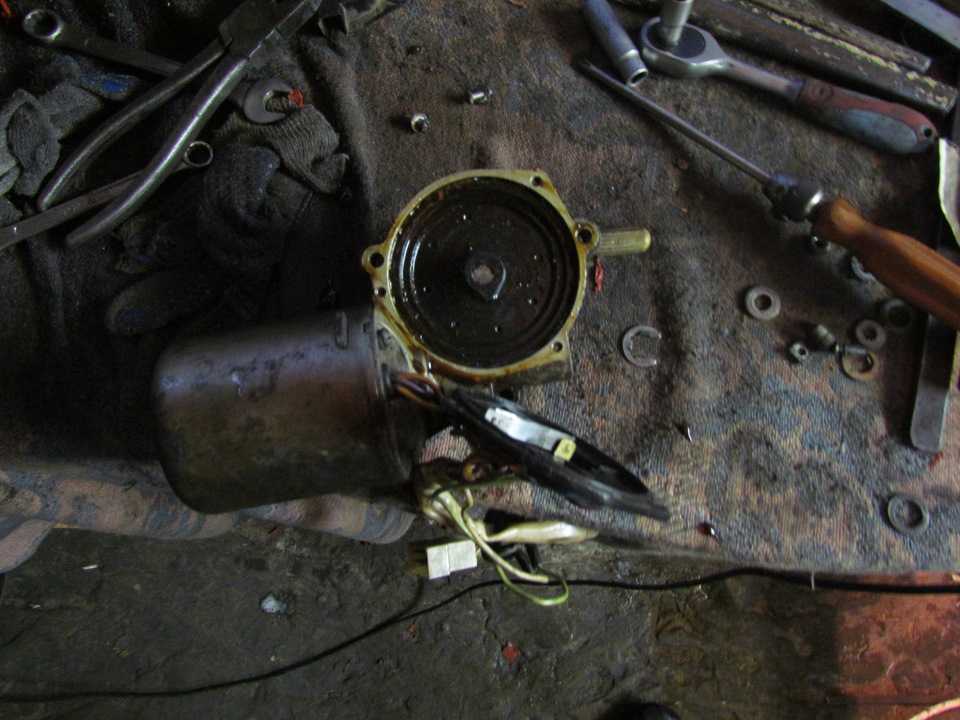

Вот так выглядит то место, где надо смазывать.

Справились? Отлично! Идем дальше. Место, где находятся все фишки-контакты, естественно хорошенько проливается водой. И именно из-за окисленных контактов, мы тоже таки теряем скорость дворников! Делаем!

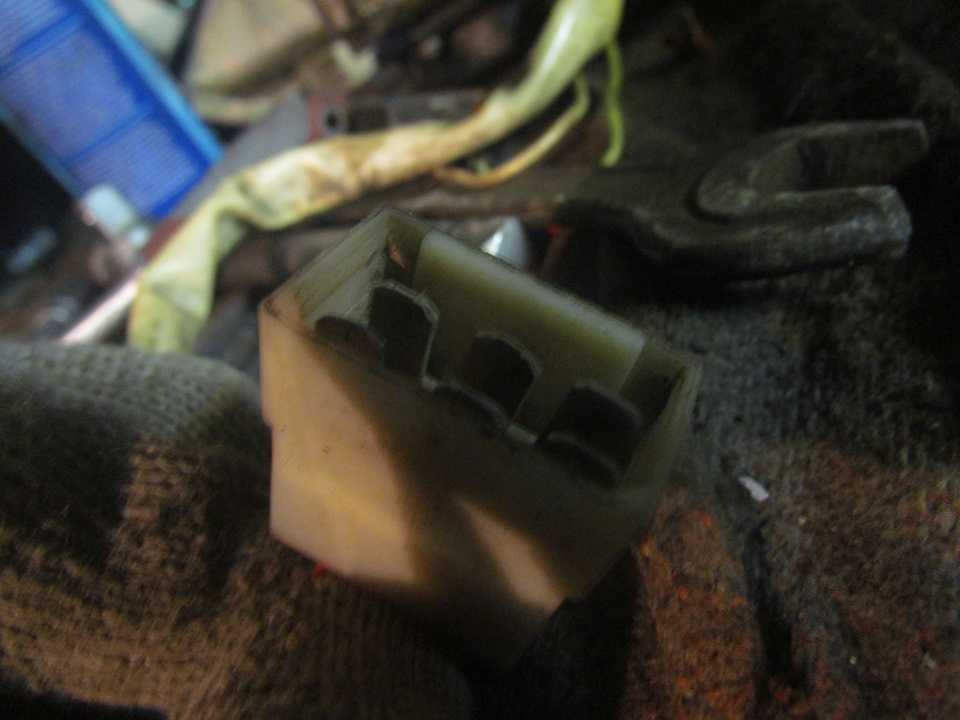

3) Смотрим разьемы от моторчика-к моторчику и видим там что?

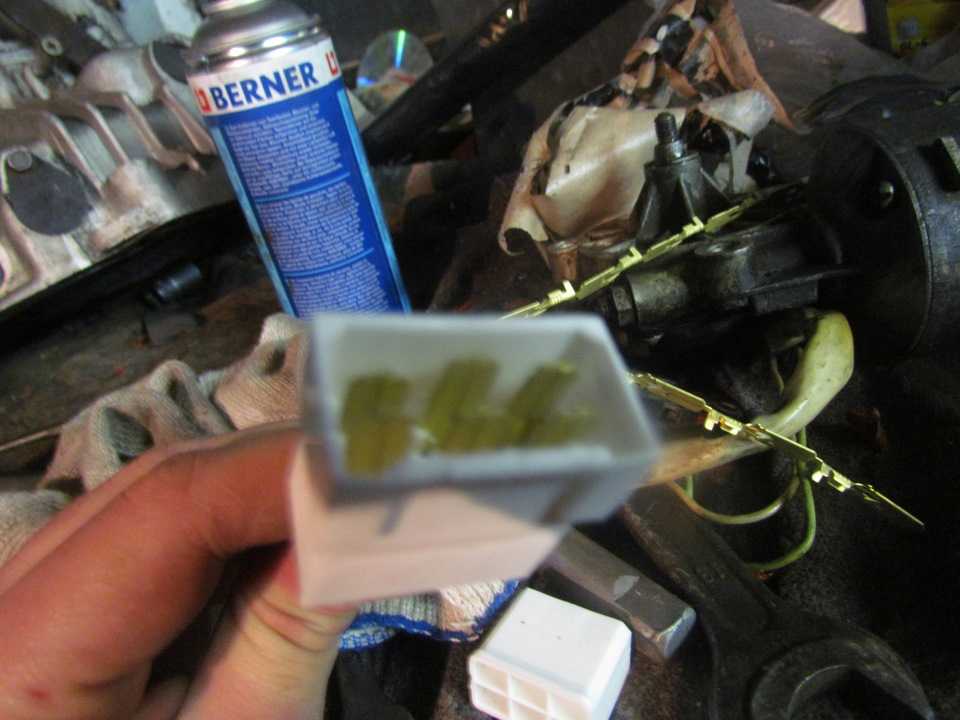

Так не пойдет.Покупаем новые фишки 6-ти контактные, новые клеммы папа-мама.Меняем клеммы, вставляем в новенькие фишки иии…

На этом заканчивается январь.Когда я собрал все, включил и обалдел.Такое чувство, что они стали медленнее!Столько работы и все зря…Я психанул, поехал и купил новый моторчик дворников, но все как то отложил в долгий ящик…

  • Собрался с мыслями, все надоело! Го делать дела, меняем подход.
  • Долго и нудно я искал электрическое решение вопроса, но все было не то.Какие то перекидки контактов, +-сы с АКБ…колхоз какой то, ничего реального найти не мог.
  • Но кто ищет, тот всегда найдет.И я нашел, великолепный пост! Полнее просто не куда, но он был для ИЖ, а у нас лада…но как оказалось, эти ИЖы, а точнее, проводка сделана на базе лады 08.Отлично!
  • Опытным путем, я переделал схему именно под самару.На 2113-15 по идее, стоит другой моторчик, и там немножечко нужно перекроить.К сожалению, там додумывать уже придется самим.

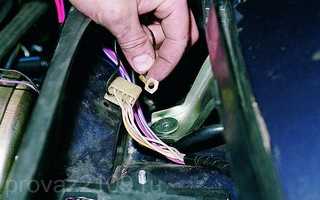

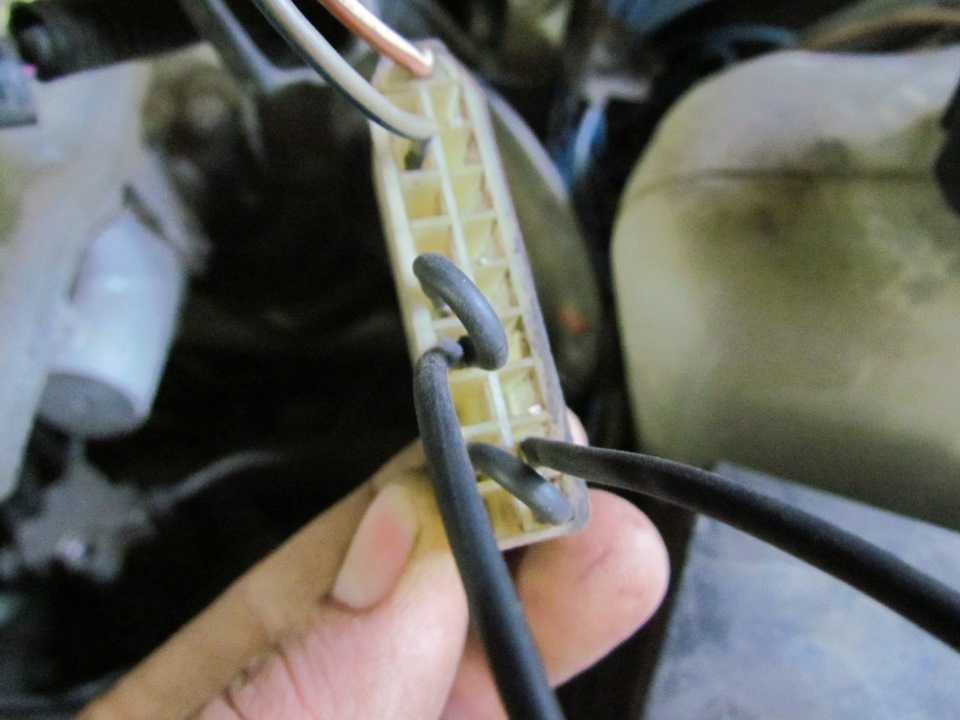

Вытаскиваем штекер с ЧЯ и видим:

Уже доработано мной, лишнее убрал

И так, нас интересуют провода: Белый, желтый, оранжевый, серый и серо-оранжевый.

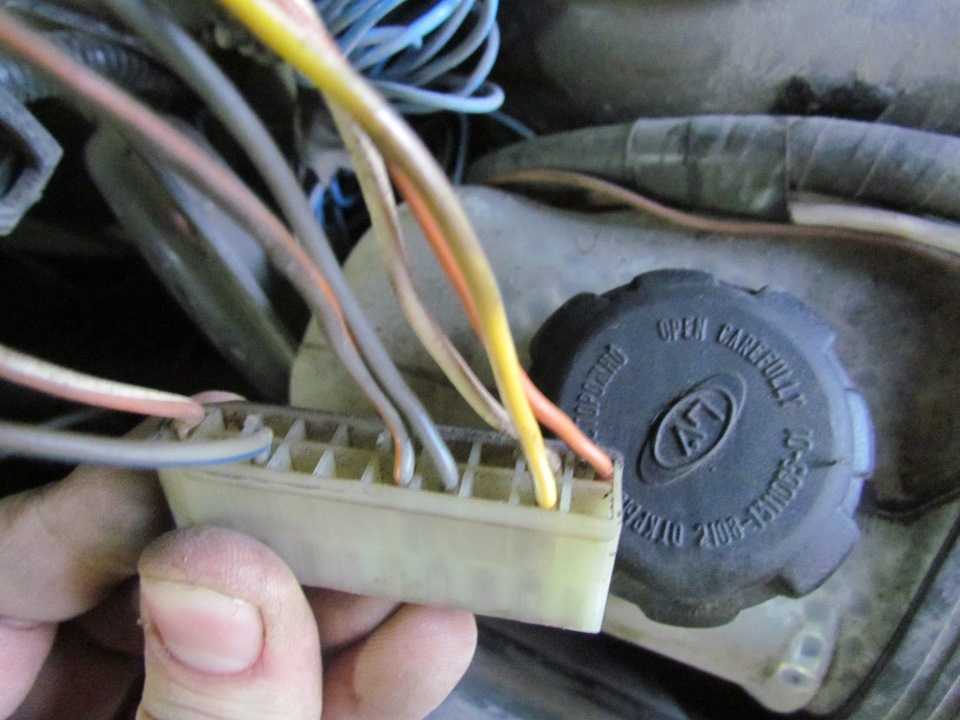

Собственно уже доработанная фишка в ЧЯ (см. схему ниже)

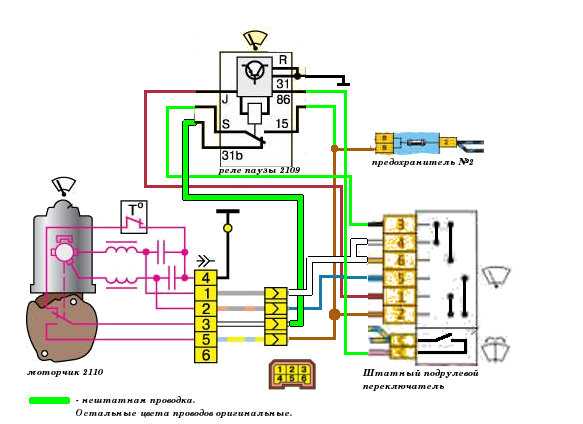

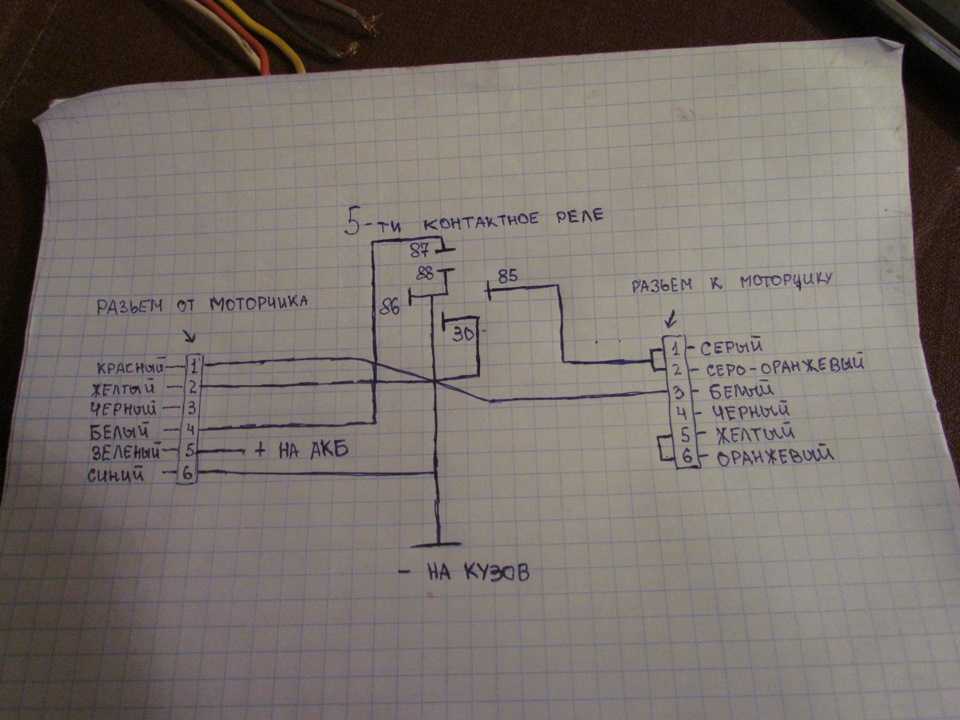

Теперь самый такой ответственный момент, сама схема:Нумерацию даю слево-направо, сверху-вниз.

К примеру, красный провод-1 ячейка. Зеленый-5 ячейка.

Конечно не художник, но суть думаю ясна.

Думаю, продублировать написанное будет не лишним, так что:

  1. “Серый, серо-оранжевый провода. Это у нас скорости дворника. Серый-это 1 и 2. Серо-оранжевый, соответственно 3-тья. Я лично их перемкнул, решил, что пусть остаются все 3 скорости.
  2. “Желтый, оранжевый.Это +-сы, которые нам уже не нужны.Просто замыкаем их вместе и забываем о них.
  3. “Белый.Это парковка дворников.Ничего не трогаем, так и оставляем.
  • Серые провода – на 85 контакт реле.
  • Белый провод от ЧЯ – на красный провод к моторчику.
  • 30 контакт реле – к желтому проводу моторчика
  • 87 контакт реле – на белый провод моторчика
  • 86 и 88 контакты соединяем с синим проводом от моторчика – Масса
  • Зеленый провод от моторчика – + от АКБ

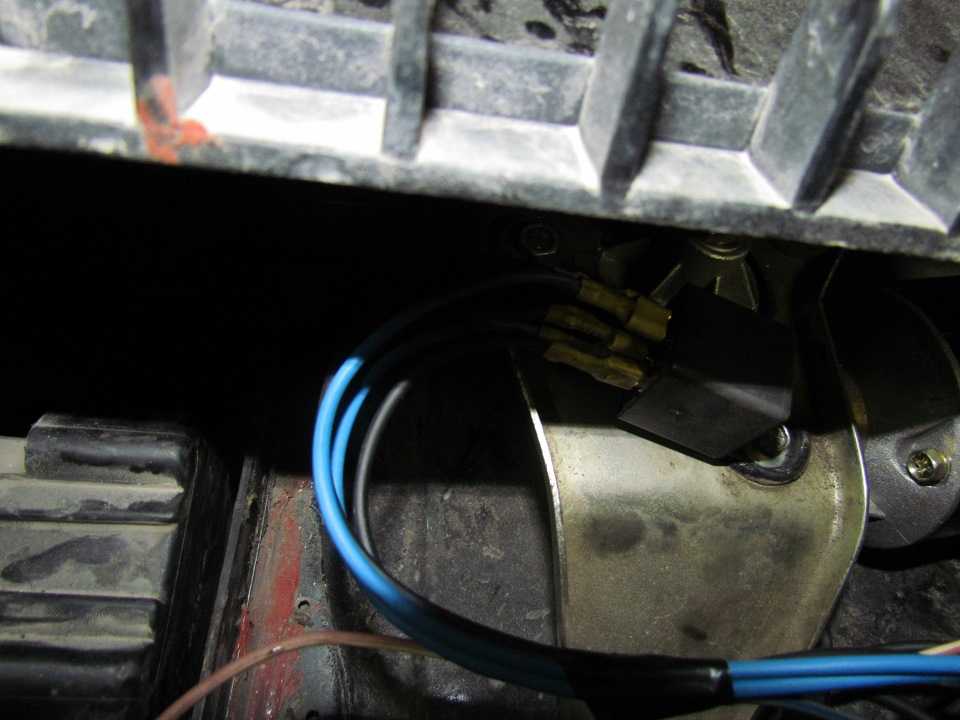

Реле я прикрутил к одному из крепления дворника.

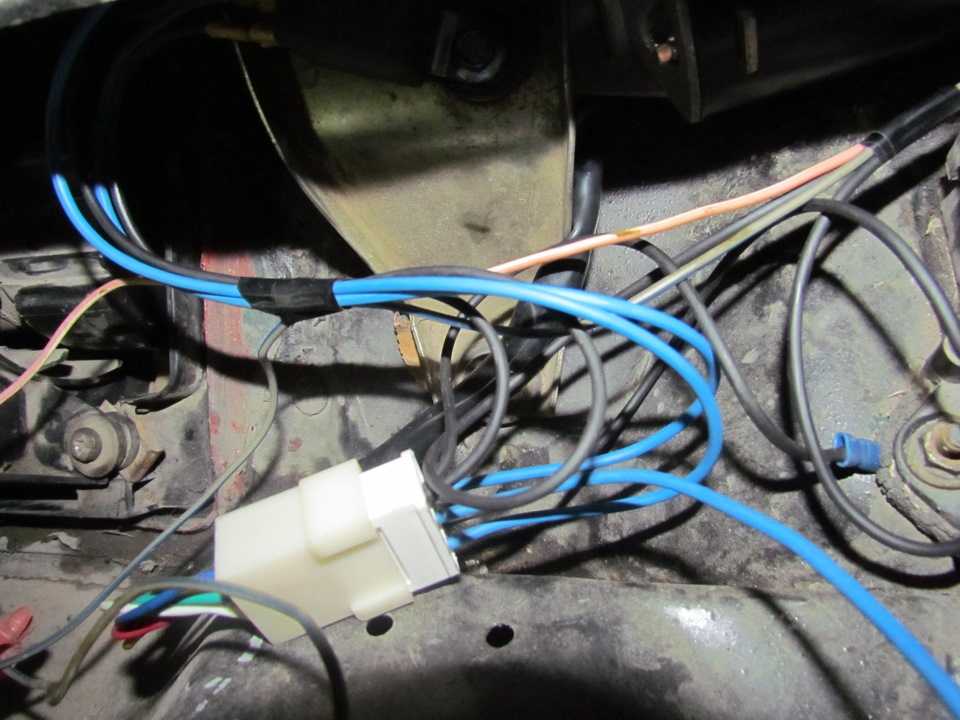

1. Так выглядит каша из новых проводов:

2. По поводу предохранителя.На старом моторчике там стоял термический(или как то так называется).На новом я его не увидел, да и бог с ним.Покумекав, я решил, что обычного 15 амперного достаточно:

Причины

В реальности причин выхода из строя дворников существует довольно много. И что интересно – ненадлежащий уход за транспортным средством во всех случаях стоит на первом месте. Часто проблема возникает из-за слабости самой конструкции – над ней инженеры Волжского автозавода явно трудились не особо долго и сильно не заморачивались.

Неполадки в работе стеклоочистителей девятки происходят обычно из-за следующих причин:

  • разрушение либо же деформация рычагов, приводящих в движение щетки;
  • обрыв питающей проводки или же загрязнение, износ контактов в соединительной клемме;
  • попадание посторонних предметов в механизм привода – даже небольшой камешек без труда выводит его из строя;
  • примерзание щеток к стеклу – достаточно распространенная ситуация в зимний период;
  • замыкание обмотки мотора.

Впрочем, это как говорится общие места. В реальности, именно плохой уход за машиной приводит к тому, что стеклоочиститель работает слишком медленно.

Между тем 2109 – это модель, которая требует постоянного присмотра и профилактики.

Слабый электропривод щеток и низкое качество материалов – приводит к тому, что все ломается буквально на раз, стоит только забыть о профилактике на какие-то 2-3 месяца. В итоге набившаяся грязь и коррозия приводят к тому, что стеклоочистители двигаются еле-еле.

Все узлы дворников требуют регулярной смазки, прочистки и ухода. Зимой не забывайте снимать щетки, оставляя транспортное средство на улице. При малейшей неполадке стеклоочистители необходимо ремонтировать – только так удается продлить их срок службы. В противном случае автовладельцу придется регулярно менять ту или иную деталь системы, вышедшую из строя.

Ремонт

  • полностью разобрать;
  • очистить от ржавчины и грязи;
  • осмотреть сервопривод;
  • смазать подвижные части;
  • собрать и установить на место.

В большинстве случаев этого достаточно. Такие работы проведет даже неопытный автолюбитель. Если это не принесло ожидаемого результата, а никаких других неисправностей вы обнаружить так и не смогли – стоит обратиться к профессионалам. В большинстве случаев попытки самостоятельно разобраться приводят к усугублению положения.

Впрочем, чаще всего из строя выходит электромоторчик или так называемая трапеция. Ремонту ни то, ни другое не подлежит и потому данные элементы просто меняют на новые.

Что делать при медленной работе дворников ВАЗ-2109


На форумах автолюбители часто интересуются, как своими руками устранить дефект медленной работы приспособлений на ВАЗ-2109? Действительно, без ремонтных работ обойтись не удастся, иначе стеклоочистители станут работать еще хуже и, в конце концов, вообще остановятся.

Пока еще можно отремонтировать отдельные компоненты механизма, принимайтесь за разборку изделий, следуя пошаговой инструкции, рекомендованной специалистами СТО:

  1. Осмотрите и адекватно оцените состояние механизма электродвигателя, как выглядит и функционирует обмотка и вал якоря. Есть ли вмятины, повреждения и царапины? Если скрыть их при помощи обработки наждаком не удается, тогда приспособление нужно заменить на новое.
  2. Осмотру также подлежат щетки и пружинные изделия. Устройства должны работать по принципу упругости, если этого нет, их тоже нужно заменить, ремонту такие дефекты уже не подлежат.
  3. Проследите за перемещением щеток в держателях. Если движение слишком медленное, нет ничего удивительного. Заедание, внезапное торможение и обездвиживание стеклоочистителей на ВАЗ-2109 устраняют наждачной бумагой, тщательно пройдитесь по поверхности и добейтесь абсолютно ровного покрытия без шероховатостей. Если сколы очень большие, не трудитесь и не тратьте время понапрасну – такие показатели износа требуют замены составляющих. Чтобы замена старых изделий на новые прошла быстро и легко, используйте паяльный инструмент, он позволит закрепить детали надежно и прочно.
  4. Повреждение коллектора – еще одна причина, из-за которой исправность стеклоочистителей ВАЗ-2109 может быть далека от идеала. К примеру, во время трения щеток могут возникнуть следы нагара. К счастью, этот дефект легко устранить при помощи специальной пасты, предназначенной для качественной полировки. Задиры устраняются наждаком, если это не помогает, пора осуществить замену компонента дворников.
  5. При осмотре конструкции привода редуктора часто обнаруживают сколотые зубья и другие дефекты, новая шестерня – лучший выход из сложившейся ситуации.
  6. Для того чтобы решить проблему медленной работы дворников ВАЗ-2109, может понадобиться проверка тяги привода стеклоочистителей. Изогнутость – отрицательный фактор, влияющий на функциональность приспособлений. Устранить видимые деформации можно подручными средствами.
  7. Элементы валиков рычагов, которые включают резьбовое соединение, тоже подлежат проверке. Вернуть к жизни стертую резьбу невозможно, поэтому приготовьтесь произвести монтаж новой тяги.

После того как осуществлена починка неисправностей в работе дворников ВАЗ-2109, следует воспроизвести сборку отдельных элементов в единое целое. Специалисты рекомендуют начинать с электродвигателя. Не забывайте смазывать все элементы конструкции концентрированным составом – благодаря этому дворники прослужат дольше.

Распространенные неисправности

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

  • Дворники полностью остановились, не реагируют на нажатие рычагов;
  • Перестал работать прерывистый режим стеклоочистителей;
  • Дворники работают слишком медленно;
  • Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Основные признаки неисправности дворников ВАЗ 2109:

  • полная остановка дворников, нет реакции на нажатие рычагов;
  • щетки не работают в прерывистом режиме;
  • медленно работают дворники;
  • движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

  • окислились контакты;
  • перегорели предохранители;
  • обрыв электроцепи, повреждение проводки;
  • не работает переключатель;
  • дворник, работавший в одном режиме, не переключается в другой;
  • не работает двигатель стеклоомывателя;
  • не работает задний дворник ваз 2109;
  • поломка электрического моторчика очистителя стекла.

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

  • сначала разбирается узел;
  • затем выявляются неисправности;
  • далее выполняется ремонт или замена неисправных деталей;
  • на заключительном этапе выполняется сборка узла.

Демонтаж представляет собой следующую последовательность действий:

  1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.

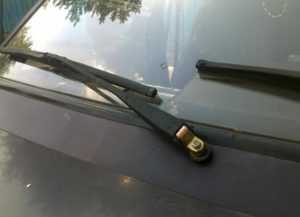

  2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
  3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
  4. Со шлиц снимаются пластиковые защитные колпачки.
  5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.

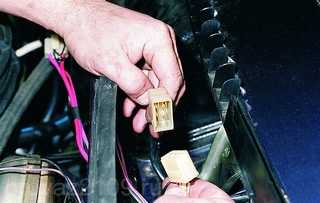

  6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания .
  7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
  8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
  9. Откручиваем нижний болт крепления кронштейна очистителя.
  10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
  11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

Чтобы разобраться с поломкой стеклоочистителя, давайте рассмотрим, какие признаки она может иметь.

Симптомы неисправности могут быть следующие:

  • при включении устройство вообще никак не реагирует (реле не щелкает, электродвигатель не работает);
  • реле срабатывает, но электродвигатель не включается;
  • и реле, и электродвигатель работают, но щетки не двигаются или двигаются в неправильном направлении;
  • не работает прерывистый режим дворников ВАЗ-2109 ;
  • электродвигатель в прерывистом режиме не останавливается;
  • дворники работают медленно.

Размеры

Длина щетки со стороны водителя и пассажира отличается. Разница невелика – всего 20 мм. По возможности нужно избегать установки щеток одной длины. В противном случае посередине ветрового стекла во время дождя образуется дорожка из воды. Что приведет к существенному ухудшению видимости. Заднее стекло снабжается щеткой длиной 300 мм.

Задняя полусфера предполагает возможность установки щетки длиной 400 мм. В таком случае нижняя часть окна не будет задета. Но придется ограничить ход щетки на редукторе. Для этого понадобиться разобрать мотор, приводящий в действие щетку.

Год выпуска Поколение — кузов Со стороны водителя Со стороны пассажира Задний Тип крепления
1987-2004 г.г. 1 530 мм 510 мм 300 мм «крючок»

Оригинальные артикулы

Оригинальные детали на данный автомобиль производства АвтоВАЗ найти уже не удастся

Важно лишь отметить: в предлагаемом магазинами ассортименте не составит труда подобрать качественный аналог. Последние годы выпуска автомобиля производитель уже не изготавливал щетки самостоятельно

Приобретались готовые решения – от компании Bosch.

Оригинальные артикулы, используемые ещё в Советском Союзе:

Артикул Модель авто Группа Порядковый номер детали
21086-52050 – со стороны водителя 2108-520505 – со стороны пассажира ВАЗ 2109 Каркасные

Варианты замены

Существует достаточно много компаний, занимающихся производством, продажей различных щеток. В том числе для ВАЗ 2109. При выборе отдавать предпочтение стоит хорошо зарекомендовавшим себя производителям

Но важно помнить: под известные бренда всегда много подделок. Необходимо внимательно осматривать коробки перед покупкой

Это позволит избежать приобретения подделки.

Все представленные щетки делятся на 4 основные категории:

  • каркасные;
  • бескаркасные;
  • гибридные;
  • зимние.

Каркасные

Обозначаются как классические. Отличаются невысокой ценой, простой конструкцией. Прочность подобных изделий велика. Но серьезным минусом является неудачная аэродинамическая форма. При сопротивлении воздуха, возникающем при движении на скорости более 100 км/ч, щетка немного приподнимается над поверхностью стекла. Что приводит к уменьшению площади контакта. Ухудшению степени очистки стекла.

Бескаркасные

Щетки этого типа лишены недостатков классических моделей. Они обладают оптимальной аэродинамической формой, выглядят эстетично. В то же время просты в установке. Единственный минус: малая прочность. В то же время стоимость относительно невелика.

Гибридные

Гибридные – конструкция, имеющая все достоинства классических и бескаркасных щеток. На сегодняшний день – оптимальный вариант. Невысокая стоимость вкупе с низким аэродинамическим сопротивлением, хорошими очистными качествами делает их использование удобным, эффективным. Сам щетка изготовлена из цельного куска резины. Внутри присутствует каркас. Некоторые модификации снабжаются спойлером. Что делает щетку ещё более обтекаемой.

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Достигается эффект за счет добавления в состав резины каучука. Он сохраняет свою гибкость вне зависимости от температуры окружающей среды. Как следствие – его очистные качестве никак не меняются.

Варианты замены
Наименование Артикул Характеристики Стоимость
Каркасные
CHAMPION E51B02 Универсальная От 610 рублей за 1 шт.
Бескаркасные
Trico Flex FX500+FX500 Симметричный спойлер От 1.7 тыс. рублей
Гибридные
NWB AERO RAIN 50 + 50 см ND-020+ND-020 ND (Aero rain wiper) От 2 тыс. рублей
Зимние
Maruenu Gyraless Snow 50 + 50 см TS-50+TS-50 С турмалином От 4.5 тыс. рублей за пару

При выборе новых дворников учитывается:

  • режим эксплуатации транспортного средства;
  • максимальная скорость движения;
  • регион, в котором располагается автомобиль.

Если автомобиль используется в районах Крайнего Севера, то желательно приобретать именно зимние щетки. Движение на скорости более 100 км/ч – очистка ветрового стекла будет осуществляться лишь при должной аэродинамической форме (бескаркасные, гибридные щетки). При отсутствии опыта нужно обратиться к консультанту.

Некоторые водители приобретают сразу несколько пар щеток:

  • на лето;
  • для зимы;
  • для дальних поездок и езды по трассе.

Это очень удобно. Позволяет избежать лишних трат. Всегда в наличии запасные детали.

Как можно сделать дворники быстрее на ВАЗ-2109

Как показывает практика, чем дольше эксплуатируется машина, тем чаще в ней что-нибудь ломается. Особенно это утверждение справедливо для отечественных автомобилей.

В настоящей статье мы расскажем, как сделать так, чтобы дворники работали быстрее на ВАЗ-2109. Отзывы владельцев данной модели говорят об одном – именно система очистки стекол в ней крайне слаба и капризна. Причем нарушение работы происходит обычно достаточно неожиданно – еще накануне все было в порядке, и вот сегодня дворники еле-еле передвигаются.

Само собой разумеется, что с такой неисправностью управлять машиной неудобно, и более того, опасно, особенно в межсезонье, когда практически каждый день с неба или капает дождь либо же валит снег.

Иные способы решения проблемы

Но ведь не зря был представлен целый список разнообразных проблем, встречающихся, помимо неисправностей трапеции. Если с ней проблем не возникло, но дворники все еще работают медленно, не помешает провести полную разборку системы и проверить все ее механизмы на наличие неполадок. Берите в руки стандартный набор инструментов и вперед!

Проверку рекомендуется провести в таком порядке:

  1. Первым осмотрите электродвигатель, обмотку его проводов, вал якоря. Внимательно высматривайте любые повреждения. Если заметили на детали царапину, которую не получится сгладить наждаком, лучше всего будет произвести полную замену элемента.

https://youtube.com/watch?v=pl7_9CmEXq4

После всех процедур механизм следует собрать, начиная с двигателя. Во время сборки лучше хорошенько смазать все детали. Вот и все, на этом ремонтные работы можно считать законченными. Если вам не помогло даже это, стоит задуматься о замене всей системы в силу ее неисправности.

Лада 2109 LaTazio › Бортжурнал › # УЛУЧШАЙЗИНГ Быстрые дворники за 200 руб. + Видео

Думаю многим владельцам Ваз 2108-09, 2114-15 знакома проблема вялых, умирающих дворников, я не исключение. Бывали случаи дворники вставали по середине стекла и не двигались. Один раз такое случилось когда я ехал из другого города зимой в ночь, пришлось ехать с нерабочими дворниками 100км. Было очень не комфортно и стрёмно. Собирался уже менять моторчик дворников, как узнал про такой не хитрый способ, который даст нашему старому моторчику вторую жизнь.

И так суть в том, что требуется изготовить некий жгут проводов с реле, который соединяет колодку моторчика дворников и колодку из ЧЯ и запитать наш моторчик на прямую от АКБ, тем самым мы дадим ему получать питание без каких либо потерь.

Что потребуется:

● Разъем соединительный 6.3мм 6-клеммный мама и папа —75 руб ● Реле 5-ти контактное —55 руб ● Колодка разъема реле с 5-ю проводами —40 руб ● Держатель предохранителя —30 руб ● Предохранитель 10А —3 руб ● Провод (мне хватило 1м) —10 руб ● Клемма кольцевая —3 руб

Тут придется помучится, что бы понять какие провода куда подсоединить.

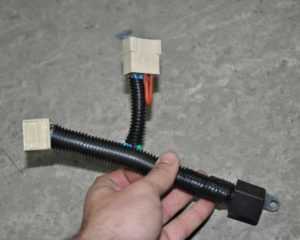

В конечном итоге получаем такой жгуток проводов.

На всякий случай поставил пред на 10А на провод питания.

Накрыл все это 5 литровой канистрой, защита от попадания влаги в фишки.

Так же следует отрегулировать кривошип на моторчике, если после доработки дворники паркуются выше.

Результаты!

Они впечатляют! Дворники имеют 3 режима работы, как и положено, первый быстрый и прерывистый, второй максимально быстрый и без паузы и третий режим, который не отличается от второго, но это мелочь ибо третий режим с такими быстрыми дворниками мне лично не нужен, да и вам я думаю тоже.

До доработки Мотор заглушен, дворники работают в первом режиме.

2-ой режим с улицы на заведенном моторе

Все режимы с салона

В общем советую всем у кого проблемы с дворниками! это наверно одна из самых полезных доработок, теперь можно ездить не опасаясь что дворники не справятся и застрянут.

Источник

Часто встречающиеся причины неисправности

Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:

  1. Поломка рычагов системы. Даже небольшое изменение формы этих деталей может повлиять на скорость механизма.
  2. Неисправность проводов питания. Если в систему не подается достаточно электричества, немудрено, что она замедлит ход.
  3. Инородные предметы в механизме. Любой камешек или травинка, случайно попавшая в устройство, может привести к серьезной поломке, не то, что к замедлению.
  4. Щетки примерзли к лобовому стеклу. Зимой нужно особенно пристально следить за механизмом, если вы не хотите отдирать его примерзшие части от стекла.
  5. Короткое замыкание в обмотке или чрезмерное загрязнение деталей. За конструкцией нужно внимательно следить, время от времени ее надо чистить и менять обмотку, если требуется.

Но все эти неисправности чаще всего не имеют ничего общего с замедлением хода дворников на автомобиле. Опытные автовладельцы уже давно разобрались, в чем заключается истинная причина поломки стеклоочистителей. Чаще всего причина в том, что водители плохо ухаживают за своей машиной. ВАЗ нуждается в особенно пристальном внимании в силу своей конструкции.

Истинные проблемы и способы их решения

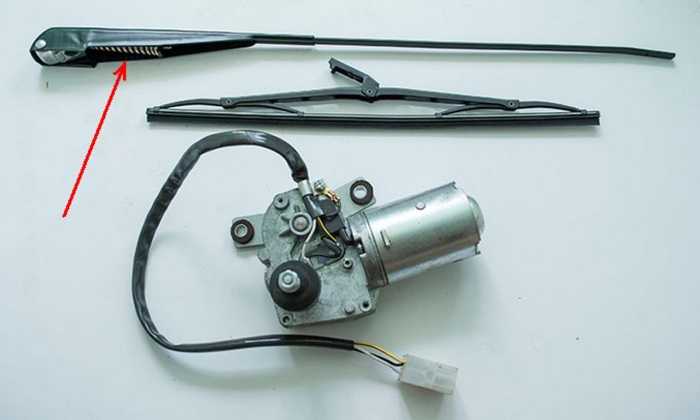

Моторчик механизма и сама трапеция стеклоочистителей — вот главные подводные камни этой неисправности. Стоит забыть о них буквально на пару месяцев, и дворники начинают сбавлять обороты, постепенно приходя в негодность. К сожалению, об этой проблеме не узнать просто так. Научиться правильно и своевременно ухаживать за авто можно, лишь столкнувшись со всеми его недостатками лицом к лицу или поспрашивав знакомых на худой конец.

Все дело в том, что без своевременной чистки и смазывания обе детали быстро изнашиваются и со временем отказываются работать. Неисправности трапеции лидируют по частоте возникновения. То шарниры начинают заедать, то планки гнутся по неясным причинам. Впрочем, моторчик тоже не отстает. Вкупе с потерей напряжения за счет повреждения проводов деталь доставляет множество проблем, иногда вынуждая невнимательного водителя покупать новую, если тот не проверит исправность электропроводки.

Так что же сделать, чтобы вернуть дворникам былую скорость?

К сожалению, если это не помогло, а иных неисправностей вы не обнаружили, вам сможет помочь лишь замена деталей или поездка в сервис. Впрочем, замена пресловутой трапеции или моторчика решает проблему в большинстве случаев.

Как можно сделать дворники быстрее на ВАЗ-2109

Как показывает практика, чем дольше эксплуатируется машина, тем чаще в ней что-нибудь ломается. Особенно это утверждение справедливо для отечественных автомобилей.

В настоящей статье мы расскажем, как сделать так, чтобы дворники работали быстрее на ВАЗ-2109. Отзывы владельцев данной модели говорят об одном – именно система очистки стекол в ней крайне слаба и капризна. Причем нарушение работы происходит обычно достаточно неожиданно – еще накануне все было в порядке, и вот сегодня дворники еле-еле передвигаются.

Само собой разумеется, что с такой неисправностью управлять машиной неудобно, и более того, опасно, особенно в межсезонье, когда практически каждый день с неба или капает дождь либо же валит снег.

Причины

В реальности причин выхода из строя дворников существует довольно много. И что интересно – ненадлежащий уход за транспортным средством во всех случаях стоит на первом месте. Часто проблема возникает из-за слабости самой конструкции – над ней инженеры Волжского автозавода явно трудились не особо долго и сильно не заморачивались.

Неполадки в работе стеклоочистителей девятки происходят обычно из-за следующих причин:

  • разрушение либо же деформация рычагов, приводящих в движение щетки;
  • обрыв питающей проводки или же загрязнение, износ контактов в соединительной клемме;
  • попадание посторонних предметов в механизм привода – даже небольшой камешек без труда выводит его из строя;
  • примерзание щеток к стеклу – достаточно распространенная ситуация в зимний период;
  • замыкание обмотки мотора.

Между тем 2109 – это модель, которая требует постоянного присмотра и профилактики.

Слабый электропривод щеток и низкое качество материалов – приводит к тому, что все ломается буквально на раз, стоит только забыть о профилактике на какие-то 2-3 месяца. В итоге набившаяся грязь и коррозия приводят к тому, что стеклоочистители двигаются еле-еле.

Все узлы дворников требуют регулярной смазки, прочистки и ухода. Зимой не забывайте снимать щетки, оставляя транспортное средство на улице. При малейшей неполадке стеклоочистители необходимо ремонтировать – только так удается продлить их срок службы. В противном случае автовладельцу придется регулярно менять ту или иную деталь системы, вышедшую из строя.

Ремонт

Неисправный механизм понадобится:

  • полностью разобрать;
  • очистить от ржавчины и грязи;
  • осмотреть сервопривод;
  • смазать подвижные части;
  • собрать и установить на место.

В большинстве случаев этого достаточно. Такие работы проведет даже неопытный автолюбитель. Если это не принесло ожидаемого результата, а никаких других неисправностей вы обнаружить так и не смогли – стоит обратиться к профессионалам. В большинстве случаев попытки самостоятельно разобраться приводят к усугублению положения.

Впрочем, чаще всего из строя выходит электромоторчик или так называемая трапеция. Ремонту ни то, ни другое не подлежит и потому данные элементы просто меняют на новые.

Другие способы ускорить работу стеклоочистителей

Если замедление происходит в основном зимой, советуем заменить смазку на Циатим. Это вещество не боится холодов до минус 60. Причем оно достаточно густое и отлично держится на деталях – одной обработки хватает надолго.

Помните, что перед смазкой следует очистить подвижные элементы от ржавчины и обезжирить. Стоит также использовать Циатим и в редукторе.

Опытные люди советуют для ускорения работы дворников:

  • поменять 53 контакт местами с 53b;
  • произвести регулировку стеклоочистителей;
  • убедиться, что масса, идущая от моторчика хорошо держится.

В последнем случае нужно зачистить не только место соединения, а еще и убедиться, что данный провод надежно крепится к кузову.

Стоит, в числе прочего, заменить стандартное реле, включенное в схему дворников, на прибор дающий возможность отрегулировать паузу между движениями. Делается это очень просто. В монтажном блоке соответствующий исполнительный механизм располагается в верхнем ряду (третий справа) – его просто вынимают и вставляют новый.

Через реле

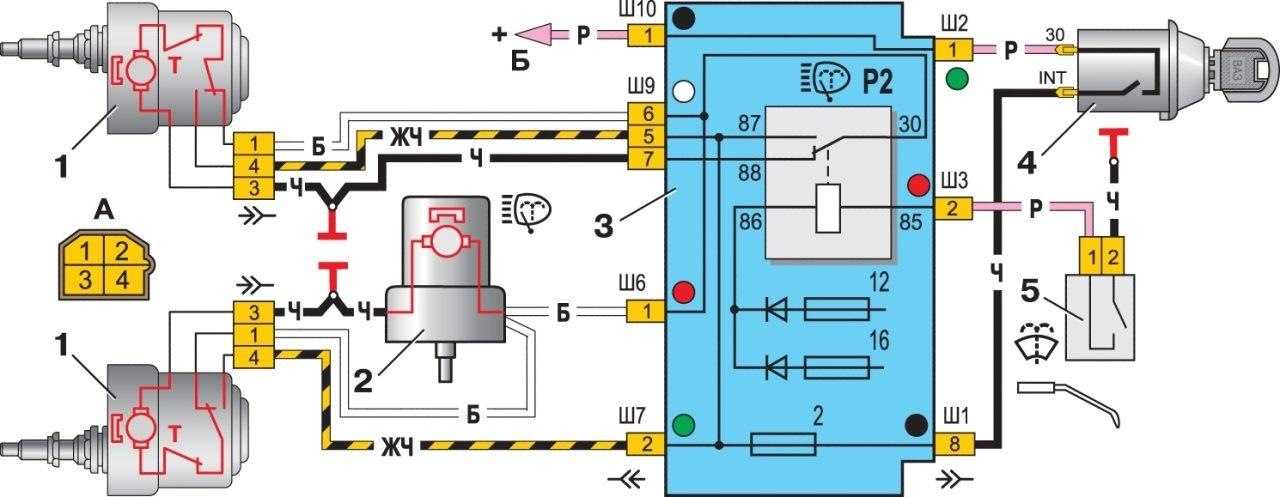

Идея заключается в том, что общая электрическая схема стеклоочистителей снабжается добавочным реле. Это позволяет заметно ускорить работу щеток.

Однако в таком случае останутся доступными только два режима работы дворников:

  • прерывистый;
  • ускоренный постоянный.

Новое реле устанавливают на разрыв существующего разъема. Для него приобретают дополнительную колодку – провода к ней идут от монтажного блока и далее следуют к двигателю стеклоочистителей. Потребуется еще реле на 5 контактов и розетка под него.

Как снять дворники и мотор дворников на ваз 2109

Демонтаж всей системы дворников и электрики на автомобиле Ваз 2109 выглядит более сложно и громоздко, по сравнению с диагностикой и ремонтом. Чтобы работа бала выполнена правильно и спокойно, делают ее поэтапно. Правильно распределив ход работы, можно прийти к быстрому ее завершению.

  1. Вначале, машину обесточивают. Для этого снимают минусовую клемму с АКБ.
  2. Снимают рычаги щеток.
  3. Снимаются защитные колпачки из пластика.
  4. Снимаются крепления кронштейна.
  5. Отсоединяют провода, служащие питанием для мотора дворников.
  6. Откручивают винты вентилятора.
  7. Демонтаж реле – снимают крышку с блока монтажа.
  8. Там, где крепится кронштейн очистителя, освобождают болт снизу.
  9. Пластиковый держатель проводов снимают и извлекают.
  10. Извлекают узел, отодвинув стеклоочиститель.

Приступая к ремонту, делают осмотр дворников и всех деталей авто. Поврежденные детали, полностью меняют. После работы, делают монтаж. Собрав и, установив все механизмы по местам, подключают отрицательную клемму к аккумулятору. Затем проверяют работу дворников.

Когда выполняют всю разборку узла, то выясняют состояние всех механизмов дворников. Поломку видно «налицо».

Как решить проблему?

Если задумываетесь о том, как увеличить скорость дворников ваз 2114, то стоит смотреть на корень проблемы. А основная причина кроется именно в моторчике механизма и трапеции конструкции

Если не обращать на дворники внимание хотя бы пару месяцев, то как результат вы заметите снижение скорости их работы

Чтобы предотвратить такую проблему, необходимо своевременно ухаживать за механизмом, при этом ухаживать правильно.

Чтобы вернуть конструкции необходимую скорость, потребуется разобрать механизм, почистить моторчик, можно ошкурить его наждачкой. Также стоит смазать шарниры, которые располагаются между планками. Если такой уход не помогает, то остается только заменить изделия или же отогнать авто в сервис.

Проблема состоит в том, что при отсутствии чистки и мазки, механизм быстро приходит в негодность, из-за чего и может потребоваться заменить изделия. Если рассматривать более частые поломки, то чаще всего в негодность приходит трапеция. Также могут начать заедать шарниры, деформироваться планки, немного реже обнаруживаются проблемы с моторчиком.

Стоит исключить повреждения проводки, которая также может оказаться причиной возникновения проблемы. Если повреждены провода, то, скорее всего, придется заменять и их наравне с дворниками.

Ремонт

Неисправный механизм понадобится:

  • полностью разобрать;
  • очистить от ржавчины и грязи;
  • осмотреть сервопривод;
  • смазать подвижные части;
  • собрать и установить на место.

В большинстве случаев этого достаточно. Такие работы проведет даже неопытный автолюбитель. Если это не принесло ожидаемого результата, а никаких других неисправностей вы обнаружить так и не смогли – стоит обратиться к профессионалам. В большинстве случаев попытки самостоятельно разобраться приводят к усугублению положения.

Впрочем, чаще всего из строя выходит электромоторчик или так называемая трапеция. Ремонту ни то, ни другое не подлежит и потому данные элементы просто меняют на новые.

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

  • с редуктора снимают защитную панель;
  • извлекают шестеренку;
  • достают гайки закладные, отвернув предварительно два болтика;
  • корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
  • якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
