Замена сальника коленвала ваз-2109: инструкция , способы. ваз-2109: замена сальника коленвала своими руками

Причины замены сальника мотора в ВАЗ 2109

Сальники ВАЗ 2109 стоит заменять каждые 45-55 000 км пробега, они меньше служат, чем в иностранных автомобилях, однако проблемы у них примерно те же. Основной причиной замены сальника является время. Так, со временем составные части разбалтываются и расслабляются, что приводит к протечкам масла и, соответственно, к потере производительности мотора. Несвоевременные замены сальника могут быть следствием следующих причин преждевременного износа:

Замена масла не в установленные сроки;
Неаккуратный ремонт;
Перегревы мотора, которые в ВАЗ 2109 являются частым явлением.

Сейчас читают УМЗ-4218

Масло течет из-под масляного фильтра: почему так происходит…

Самой частыми причинами преждевременной замены сальников являются несвоевременная замена масла и перегрев. ВАЗ 2109 довольно старый автомобиль и все компоненты в нем изготавливаются и изготавливались по довольно старым принципам. Замена масла в данном автомобиле должна проводится не каждые 7500 км пробега, а каждые 5000 пробега. Связано это с некоторой неаккуратностью при изготовлении деталей, что влечет за собой быстрое изнашивание без нового моторного масла. Заменять масло так часто нужна для того, чтобы выводит из мотора металлические частицы, которые снижают производительность и изнашивают мотор.

Перегревы в ВАЗ 2109 являются обычным делом, связано это с маломощностью моторов, из которых владельцы пытаются выжать максимум и даже больше. Перегреваясь, каучук (резина_ из которой изготовлена внутренняя часть сальника, меняется структуру и ослабевает, позволяя протекать маслу наружу.

Какой сальник коленвала ставить на ВАЗ 2109, когда менять?

Оригинальный номер 2108-1005034, средняя цена 62 руб.

Elring 546.968 — 57 руб.
Reinz 80-33653-10 — 49 руб.
Corteco 12016518B — 83 руб.

Периодичность замены — раз в три года или при каждой замене ремня ГРМ.

Ключом «на 17» отворачиваем пробку поддона картера и сливаем масло в емкость объемом не менее 4 л. Продолжительность слива масла – не менее 10 мин. Заворачиваем сливную пробку.

Ключом «на 10» отворачиваем два боковых болта передней крышки ГРМ.

И ещё один в центре. Снимаем крышку ГРМ. Снимаем ремень привода генератора.

Снимаем правое колесо и пластиковый щиток моторного отсека. Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива.

Проворачиваем нижний шкив до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров.

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора.

Ключом «на 17» ослабляем гайку крепления натяжного ролика. Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен. Снимаем ремень ГРМ.

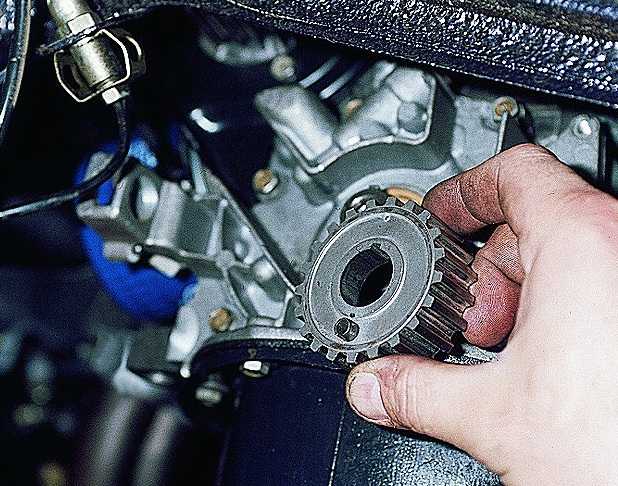

Поддеваем двумя отвертками зубчатый шкив коленчатого вала и снимаем его с носка коленвала.

Поддеваем отверткой сальник и извлекаем его из крышки.

Смазываем рабочую кромку нового сальника моторным маслом и запрессовываем подходящим отрезком трубы.

Производим сборку и установку ремня ГРМ в обратной последовательности. Заливаем масло.

Виды
Признаки неисправности
Где он находится?
Проверка на работоспособность
Замена

Датчиком коленвала или положения коленчатого вала является электромагнитное устройство, которое передает данные о текущем положении коленвала на электронный блок управления двигателем. Переоценить значимость этого девайса сложно, поскольку именно от его работоспособности зависит правильность работы форсунок, отвечающих за подачу топлива, а также всей системы зажигания в целом.

Так выглядит устройство

Практика показывает, что ДК выходит из строя достаточно редко. Но опытные водители отмечают — подобная неисправность может застать врасплох, в самый неподходящий момент.

Советуем всегда иметь у себя в машине запасной ДК. Особенно это актуально для тех, кто собирается в дальнюю поездку.

Как предотвратить течь масла?

В заключении хотелось бы сказать, что регулярная диагностика двигателя – один из залогов его исправности и долговечности. Кроме проверки, не стоит забывать и о практике – то есть зимне-весенней профилактике.

Благодаря смазочной жидкости, автомобиль сможет сохранять работоспособность максимально долгие сроки. Утечки же гарантировано снизят как долговечность средства передвижения, так и его комфортность. Кроме того, такую проблему можно назвать деньгами на ветер, ведь масло расходуется просто в пустоту.

Можете даже законспектировать следующий список, чтоб не забыть:

Поддон картера;
Сальники (менять трудно и не обязательно, но проверить – закон);
Прокладка клапанной крышки (замена или герметизация);
Прокладка поддона и верхней крышки КПП;
Прокладка между выпускным коллектором и выхлопной трубой.

После замены и диагностики всех этих элементов, отметьте событие добавлением нового масла, и машина отблагодарит Вам исправной работой.

Если же времени на выполнение всех этих процедур не удается найти, то не забудьте настоять на проверке деталей в СТО. Специалисты справятся со своей задачей и Вам останется лишь наслаждаться уверенной дорогой. Приятной безопасной езды!

Подтеки масла из под маслозаливной крышки

Давайте рассмотрим такой вариант, когда жидкость протекает из маслозаливной крышки автомобиля. Вот перечень основных действий в такой ситуации:

— Первым делом нужно снять саму маслозаливную крышку и тщательно провести осмотр прокладки. Сама прокладка изготовлена на основе резины, поэтому нужно внимательно посмотреть на нее. Невооруженным взглядом можно сразу и не заметить, что прокладка пропускает жидкость. Благодаря тому, что материалом является резина, на прокладке не будет заметно различные пробои, нужно постоянно учитывать этот факт. Поэтому, несмотря на ее состояние, если все же обнаружили протекание, прокладку требуется срочно поменять.

— Теперь давайте уделим внимание самой маслозаливной крышке. Может быть, вы очень часто подтягивали гайки, чтобы предотвратить протекания жидкости и немного перегнули поверхность

Чтобы точно убедиться в этом факте, нужно снять клапанную крышку и положить ее на ровную поверхность. Если вы заметили, что крышка все же сильно искажена, то лучшим вариантом для вас будет ее незамедлительная замена.

— Не редко случается и такое, что вроде бы крышка ровная и прокладка не имеет пробоев, а масло все равно протекает. Причина может заключаться в болтах, которые держат крышку. Если маслозаливная крышка достаточно старая и никогда не менялась, то крепежные болты могли просто продавить металл и масло начало протекать.

Решить данную проблему сможет тщательная шлифовка поверхности маслозаливной крышки, чтобы сделать ее немного ровнее. Стоит отметить, что нужно осуществлять процесс шлифования данной крышки в меру, чтобы не сделать ее слишком тонкой. Если крышка станет слишком тонкой, то жидкость будет протекать еще больше. Если такой способ предотвращения протекания вам не поможет, то придется прибегнуть к срочной замене.

— Нужно уделять должное внимание затягиванию болтов, которые удерживают маслозаливную крышку. Нужно осуществлять затяжку без применения особой силы и делать это предельно аккуратно

Только при выполнении этих несложных требований вы сможете продлить жизнь данной крышки и предотвратить протекание жидкости.

Чем грозит наружная негерметичность масляной системы

На первый взгляд покажется, что небольшие масляные выделения не принесут вреда. В крайнем случае придется пополнить систему — благо смазка на это всегда остается после технического осмотра. Но это поверхностный взгляд.

Вот какие последствия вызывает эта неисправность:

Уровень масла падает

Важно, чтобы он не снизился до критического, а лучше, чтобы оставался оптимальным. Тот, кто знаком с работой ДВС понимает, что с низким уровнем лучше не загонять стрелку тахометра на высокие обороты, чтобы не вызвать масляное голодание

Смазочная жидкость на таком режиме обильно поднимается в головку блока цилиндров (ГБЦ), а вот в поддоне его остается мало. При этом в районе маслозаборника образуется воронка, и жидкость заходит в систему с воздухом. Масла не достает на шейках и вкладышах коленчатого вала, что грозит серьезной аварией мотора. О недостатке смазки приходится помнить и не забывать пополнять систему. Загрязняется агрегат и все подкапотное пространство. Капли масла разносятся воздушным потоком и пыль, грязь, влага оседают на маслянистую пленку вследствие чего:

мотор покрывается грязной шубой, и она препятствует нормальному отводу тепла от блока, ГБЦ, поддона;
забиваются снаружи соты радиатора. Вентилятор включается все чаще, но потом система не справляется, и наступает перегрев;
покрытая масляным налетом электрика дает сбои. Свечи зажигания, высоковольтные провода, боятся замасливания. Результатом становится слабая искра со всеми вытекающими последствиями;
течи масла разъедают резиновые изделия. В полную негодность приходят опоры двигателя, шланги системы охлаждения, подушки радиатора и компоненты ходовой части. Далеко не все резиновые детали автомобиля выполняются маслостойкими;
особо опасным является попадание смазки на ремень газораспределительного механизма (ГРМ). В этом случае его зубья могут перескочить по зубьям шестерни. Тогда синхронность движения ГРМ и КШМ (кривошипно шатунного механизма) будет нарушена. В результате клапаны ГРМ столкнутся с поршнями, и силовой установке потребуется серьезный и дорогостоящий ремонт;
попадание смазки в разъем между коробкой передач и двигателем вызывает пробуксовку сцепления, ухудшение динамики, перерасход топлива и износ комплектующих.

Роль сальника

Сальник — это деталь, которая необходима для предотвращения утечки масла из механизмов во время их работы. Деталь имеет форму кольца, обычно выполняется из резины с жесткой внешней частью и упругой внутренней. Во внутренней части кольца есть насечки. Такая форма позволяет сделать соединение элементов конструкции более надежным.

Со временем сальник может стираться, в результате чего соединение деталей перестает быть достаточно плотным. Герметичность конструкции нарушается, и масло может вытекать, попадая в другие части узла, тем самым нарушая работу всей системы.

Нас интересует сальник коленчатого вала. На коленвале есть две манжеты, которые со временем придется сменить:

Передняя, размещается между шкивом коленвала и самим коленчатым валом.
Задняя, находится возле сцепления.

Сама по себе деталь очень простая, демонтировать ее легко, да и поменять тоже нетрудно. А вот добраться до местоположения сальника не так просто. Оба элемента находятся в глубине машины между рабочими органами узла, поэтому придется демонтировать несколько деталей, а затем все собирать заново. При этом остается риск неправильной установки манжеты, если поспешить.

Замена переднего сальника коленвала своими руками: способы

Оправки для монтажа сальников.
Полный комплект ключей.
Молотки.
Отвертки.
Отрезок трубы или металлический диск, диаметр которого 90 миллиметров.

Быстрее, удобнее и легче менять передний сальник, который расположен у конца коленчатого вала, имеющего шестерню привода газораспределительного механизма. Чтобы его заменить, нужно выполнить такие мероприятия:

Снимаем защиту мотора и крышку ремня газораспределительного механизма (ГРМ).
Далее ставим поршень первого цилиндра в верхнюю мертвую точку на такт сжатия.
Затем ослабляем и снимаем ремень ГРМ.
Поднимаем домкратом и снимаем правое переднее колесо.
Демонтируем шкив, после чего снимаем ремень привода генератора.
При помощи двух отверток демонтируем шкив коленвала (сразу снимите шпонку).
Сливаем моторное масло.
Откручиваем масляный насос, где установлен сальник.
С помощью отвертки извлекаем старый сальник.
Далее на верстаке при помощи головки на «27» или насадки монтируем новый сальник.
Производим сборку в обратном порядке.

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь.

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом если двигатель в плохом состоянии, эти подтеки сложно заметить.

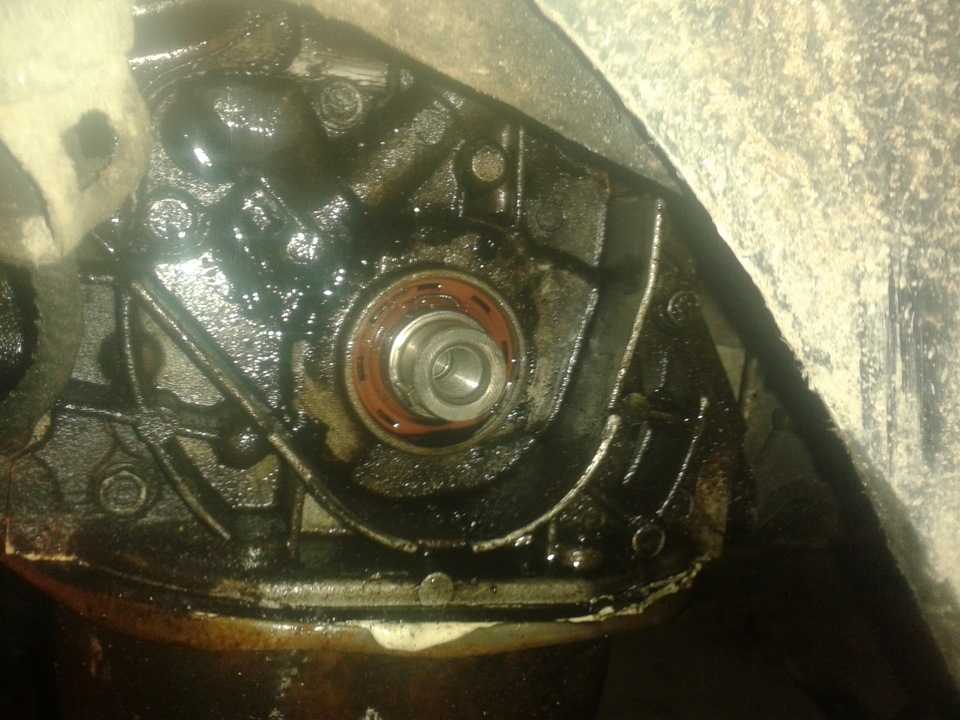

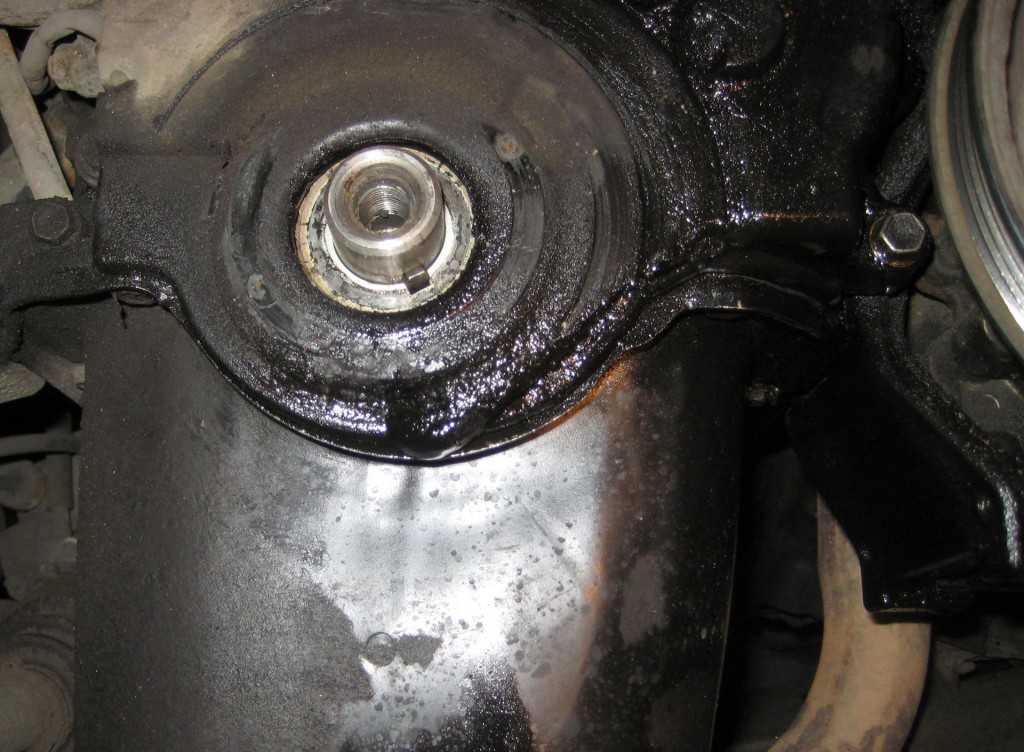

Если масляные пятна (или же иные жирные следы) обнаружены спереди картера двигателя, следует убедиться в том, что система вентиляции картера исправна. Поскольку обычно причина этих загрязнений кроется в ее забитости или в каких-то проблемах со шлангами. Если с этими деталями все в порядке, скорее всего, дело в сальнике коленчатого вала.

Можно приступать к ремонту. Меняют сальник так: или быстро, или правильно. В первом случае манжету выковыривают и ставят новую без демонтажа масляного насоса, во втором — с полной разборкой, так, как предписано руководством по ремонту. Мы выбрали второй.

Вывешиваем правое переднее колесо и снимаем его. Сливаем масло из картера двигателя.

Слегка обстучав корпус маслонасоса, снимаем его вместе с сальником.

Внимание! Не забудьте удалить старую прокладку маслонасоса. Обычно она остается прилипшей к блоку цилиндров

Износ рабочей кромки сальника превысил 2 мм. Диагноз «недержание» полностью подтвердился.

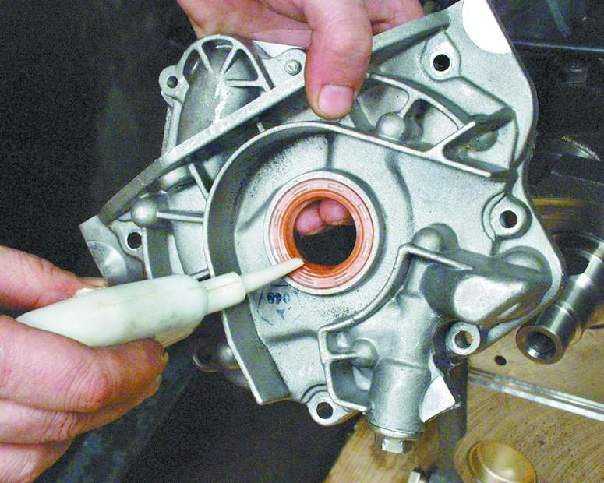

Поддев отверткой, извлекаем сальник из крышки маслонасоса.

Сборку проводим в обратной последовательности.

Не забудьте смазать новый сальник моторным маслом. Сальник запрессовываем в крышку до упора, используя оправку подходящего диаметра, например торцевую головку. Кладем новую прокладку под маслонасос, обмазав ее с двух сторон герметиком (удобнее прилепить ее к блоку цилиндров).

Под масляный картер тоже устанавливаем новую прокладку, смазав ее с обеих сторон герметиком. После установки и натяжения зубчатого ремня проверяем совпадение установочных меток (фото 7). Осталось только залить моторное масло в двигатель.

Обычно сальники меняют из-за подтекания масла из-под сальников или при ремонте двигателя.

Замена переднего сальника коленчатого вала

Снимаем ремень привода газораспределительного механизма (см. «Проверка состояния и замена ремня привода газораспределительного механизма»).

1. Поддеваем отверткой зубчатый шкив коленчатого вала	2. Снимаем шкив с носка коленчатого вала
3. Извлекаем шпонку из паза коленчатого вала	4. Поддеваем отверткой сальник
5. Извлекаем сальник из корпуса масляного насоса	6. Наносим на рабочую кромку нового сальника слой моторного масла и запрессовываем сальник инструментальной головкой на 30 или отрезком подходящей трубы.

Дальнейшую сборку проводим в обратной последовательности.

autoruk.ru

Операцию следует производить с помощником. Такая работа, как замена сальника коленчатого вала на автомобиле ВАЗ 2109, достаточно длительный процесс и зависит от того, какой сальник меняется: передний или задний. Если первый, то это не настолько сложная операция, чего не скажешь о заднем элементе.

Замена сальника коленвала ВАЗ 2109 (2 способа):

на месте, без снятия масляного насоса в сборе;
со снятием насоса в сборе.

Последствия протечки

Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.

Можно ли ездить?

Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

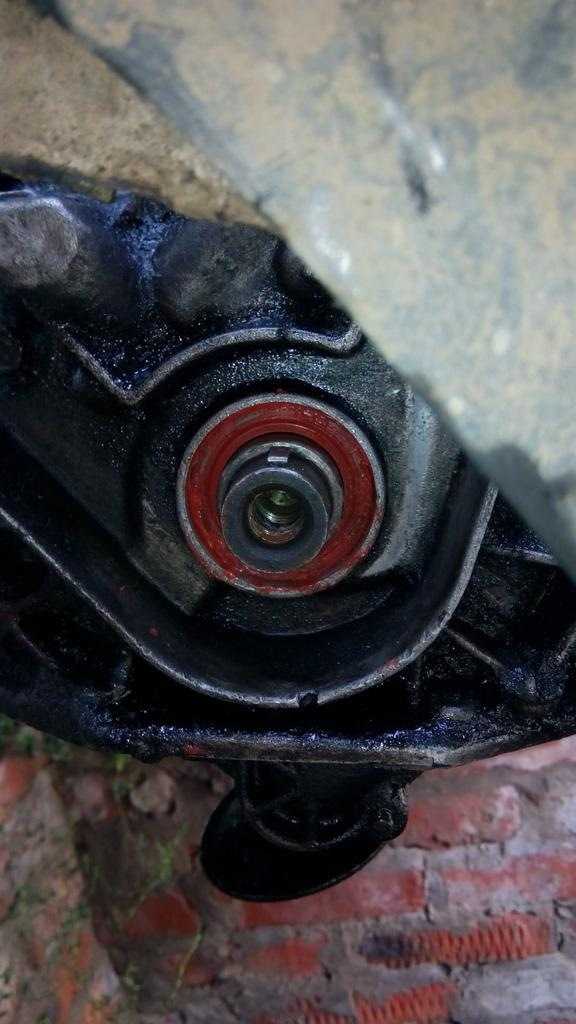

Течь из-под переднего сальника

Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять

Это чревато такими последствиями:

обрыв ремешка ГРМ;
повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
необходимость шлифовки поверхности ГБЦ;
повреждение прокладки головки блока;
утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
ремонт головки блока потребует замены болтов, фиксирующих устройство;
повреждение поршней;
необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
изгиб и повреждение поршневых колец.

Протечка заднего сальника

Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.

Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.

Это приведет к:

потере мощности двигателя авто;
повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
необходимости добавления смазки в мотор.

Признаки потери масла

Течь масла из двигателя происходит по разным причинам. Поэтому признаки потери смазывающего вещества также проявляются по-разному.

Самый распространённый признак, по которому сразу видно, что в автомобиле присутствует неисправность, – масляное пятно в районе картера ДВС. Обычно оно появляется при длительной стоянке машины. Вот почему опытные автомобилисты каждое утро осматривают пространство под днищем, между передними колёсами авто. Даже если появилось пятно или маленькая лужица – не факт, что потёк двигатель. Утечка иногда происходит из коробки передач, там тоже есть трансмиссионное масло.

Второй основной признак – падение уровня масла, которое можно увидеть на щупе. Для этого машину следует остановить на ровном месте, подождать 10–15 минут, чтобы вся смазка стекла в картер мотора. Вынув щуп, его следует хорошо протереть ветошью, затем снова вставить, в горловину, до упора. Если уровень смазки упал, нужно сразу выяснить причину. Вроде бы масляных пятен и подтёков нет, а смазка уходит. Дело в том, что моторная жидкость может не только подтекать, но также угорать во время работы двигателя. Если поместить транспортное средство на смотровую яму, или заехать на эстакаду, визуальный осмотр поможет локализовать неисправность.

Особенности смазочных жидкостей в КПП и ДВС

При определении причины неисправности необходимо понимать, что смазка для коробки передач и двигателя отличается из-за особенностей работы каждого из узлов.

Следовательно, КПП заполняется трансмиссионным, а ДВС — моторным маслом.

Как и в случае с двигателем, смазка для коробки передач бывает минеральной, синтетической или полусинтетической. Но в остальном эти жидкости имеют существенные отличия по набору добавок, вязкости и иным свойствам.

Такую разницу легко объяснить особенностями работы каждого из узлов. К примеру, в ДВС масло подается к разным деталям агрегата с небольшими нагрузками путем «распыления». При этом смазка подвержена нагреву, окислению и иным процессам.

В случае с КПП масло подается путем разбрызгивания в процессе вращения элементов, а нагрузка даже меньше, чем в случае с двигателем внутреннего сгорания.

С учетом этих особенностей различается и ресурс моторного масла. Если для двигателя он составляет около 10 000 км, то для КПП трансмиссионная жидкость способна отработать от 50 000 до 80 000 км.

Кроме того, для каждого узла предусмотрены персональные допуски по вязкостным и иным характеристикам, которые также необходимо учитывать.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
Открутите болты, которые удерживают защиту картера, и снимите ее.
От картера сцепления отключите массу (провод).
На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
С рычага сцепления снимите наконечник троса.
Отключите колодку от тягового реле.
Отключите провод, идущий на тяговое реле стартера.
Демонтируйте непосредственно сам стартер.
Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
Отсоедините трос от привода спидометра автомобиля.
Открутите крепление шарового шарнира рулевой тяги.
Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
Отключите второй ШРУС.
Демонтируйте щит картера сцепления.
Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
Снимите коробку.

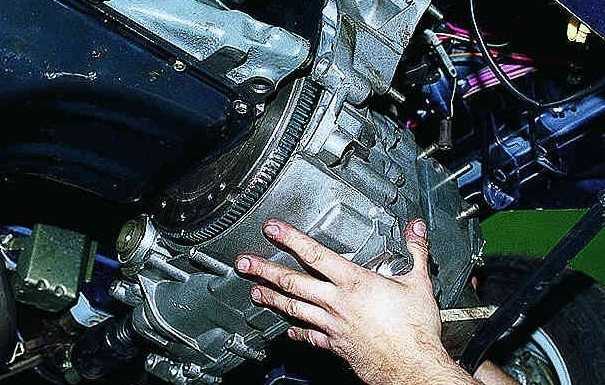

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

замена заднего сальника коленвала на автомобилях ваз 2108, ваз 2109, ваз 21099

Причиной замасливания дисков сцепления, может быть течь сальника первичного вала коробки передач либо заднего сальника коленвала. Моторное и трансмиссионное масла имеют разный запах, поэтому при определенном навыке можно по запаху определить, какой из сальников дефектный. 1. Отсоедините на автомобиле ваз 2108, ваз 2109, ваз 21099 провод от клеммы «-» аккумуляторной батареи. 2. Снимите маховик (см. «Снятие, установка и дефектовка маховика»).

3. Снимите с направляющих втулок задний щиток картера сцепления.

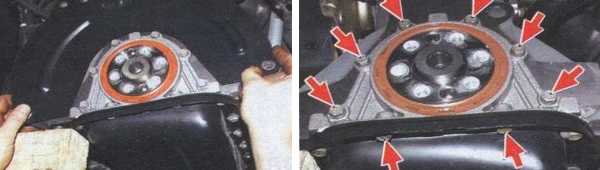

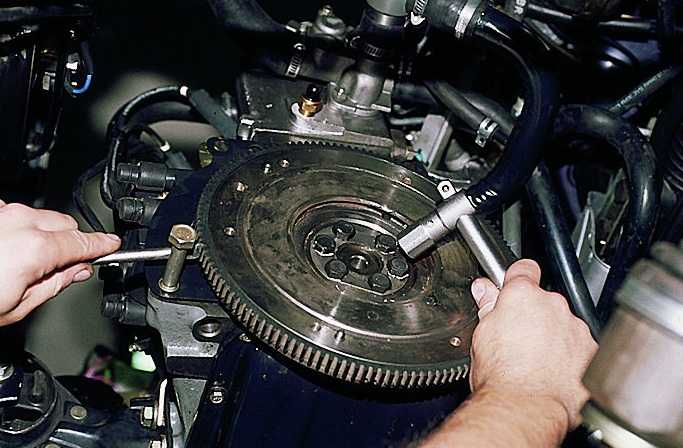

4. Отверните восемь болтов крепления держателя заднего сальника коленвала.

5. Снимите держатель заднего сальника коленвала.

6. Выпрессуйте сальник коленвала из держателя.

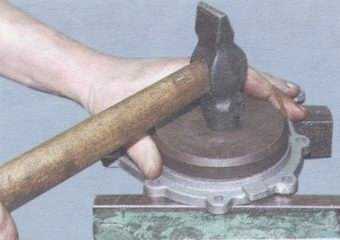

7. Запрессуйте новый сальник коленвала в держатель до упора с помощью оправки наружным диаметром (99+0,5) мм так, чтобы…

8.… рабочая кромка сальника коленвала была направлена внутрь.

ПОЛЕЗНЫЙ СОВЕТ Для облегчения запрессовки заднего сальника коленвала сделайте на посадочной кромке сальника небольшую фаску с помощью надфиля или мелкого наждачного круга.

9. Замените порванную прокладку держателя. Для удобства монтажа «приклейте» прокладку к держателю консистентной смазкой.

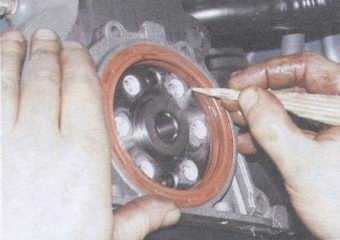

10. Смажьте моторным маслом рабочую кромку сальника коленвала и…

11.… фланец коленвала.

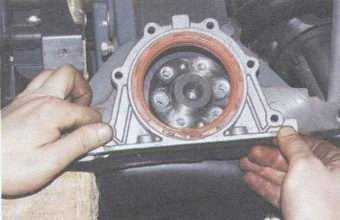

12. При установке держателя аккуратно заправьте рабочую кромку сальника на фланец коленвала с помощью деревянной палочки. Заверните болты крепления держателя. 13. Установите на направляющие втулки задний щиток картера сцепления. Затем установите маховик, сцепление и коробку передач.

Шум

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет.

Также шумливость возникает из-за повышенных нагрузок на саму коробку. Это происходит после тюнинга мотора (например, установки «злых» распредвалов), который так любят владельцы «девяток». В результате двигатель никогда не опускается до оборотов ниже трех тысяч. Терпят износ и мотор, и коробка.

Шум может пропадать на ходу и появляться лишь при нажатии педали сцепления. В таком случае сама коробка ни при чем – виновато сцепление. Изношен не сам диск, а выжимной подшипник. Его ресурс составляет около 60 тысяч километров. Элемент издает характерные гул и свист, которые со временем усиливаются.
