Замена сальника клапанов ваз 2114 8 клапанов своими руками

Особенности сальников клапанов ВАЗ-2114 (8 клапанов)

Сальники клапанов, они же маслосъемные колпачки, расположены сразу на клапане головки блока цилиндра (ГБЦ), в двигателе ВАЗ-2114 таких клапанов 8. Эта деталь выполняет функцию уплотнения в том месте, где прилегают клапаны газораспределительного механизма к направляющим втулкам. Благодаря маслосъемным колпачкам излишнее масло не попадает в камеру сгорания автомобильного двигателя. С их помощью масло расходуется экономнее.

Быстрый износ маслосъемных колпачков связан с большой нагрузкой, которая на них приходится:

на холостом ходу коленвал делает 700-800 оборотов в минуту;
при движении коленвал делает до 4500 оборотов в минуту;
клапаны проходят диапазон от 150 тактов в минуту до 1200 тактов в минуту;
влияет агрессивная химическая среда – излишки масла и выхлопные газы.

Из-за перечисленных факторов резина, из которой сделаны маслосъемные колпачки, постепенно становиться твердой.

Изменение структуры материала приводит к тому, что рабочие кромки маслосъемного колпачка стирается. Определить износ сальника можно по дыму выхлопа из соответствующей трубы – он становится сизым в момент торможения либо запуска мотора. Еще один симптом того, что сальник требует замены, – это увеличенные нормы расходования масла – до одного литра на тысячу километров.

Процедура замены сальников должна проводиться регулярно по первым признакам их износа. Если этого не сделать своевременно, то возникнет неровный холостой ход. Вместе с тем снижается мощность транспортного средства, а автомобильный двигатель может выйти из строя надолго, что приведет к капитальному ремонту машины.

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях

Последствия залегания поршневых колец. Маслосъемные кольца признаки износа

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

Набор гаечных и торцевых ключей.
Приспособление для отжима пружин клапана.
Оправка и съемник для сальников клапанов.
Оловянный пруток сечением 7-9 мм.
Пинцет, молоток, отвертки и плоскогубцы.

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

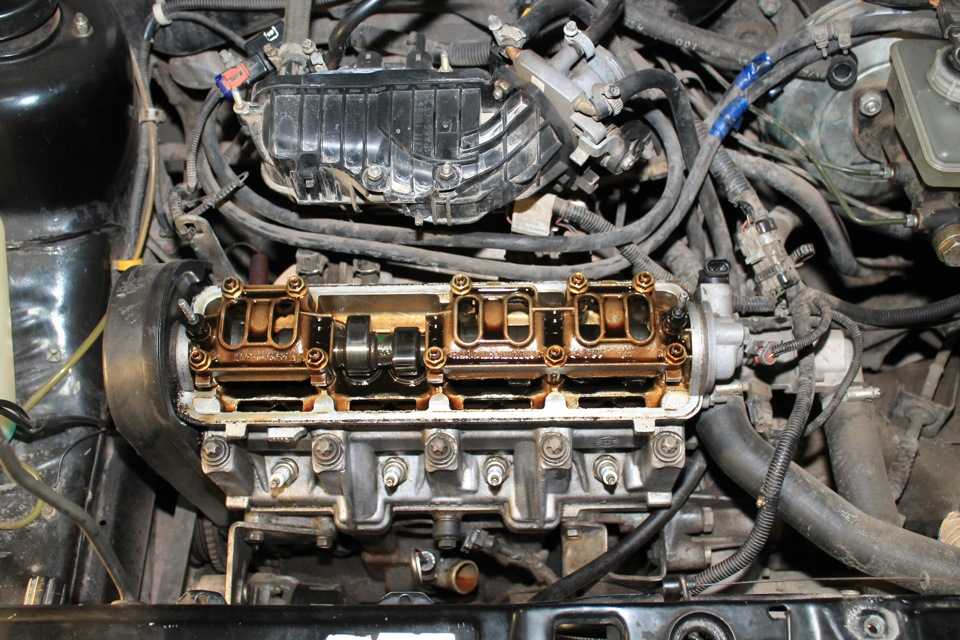

Отвернуть гайки крепления крышки ГБЦ и снять ее.
Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.
Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.

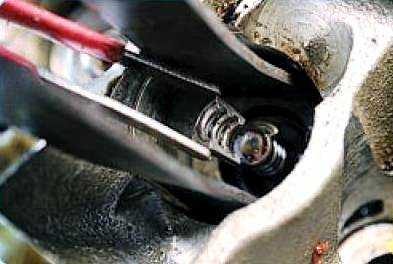

Применяя специальное приспособление, сжать пружину клапана.

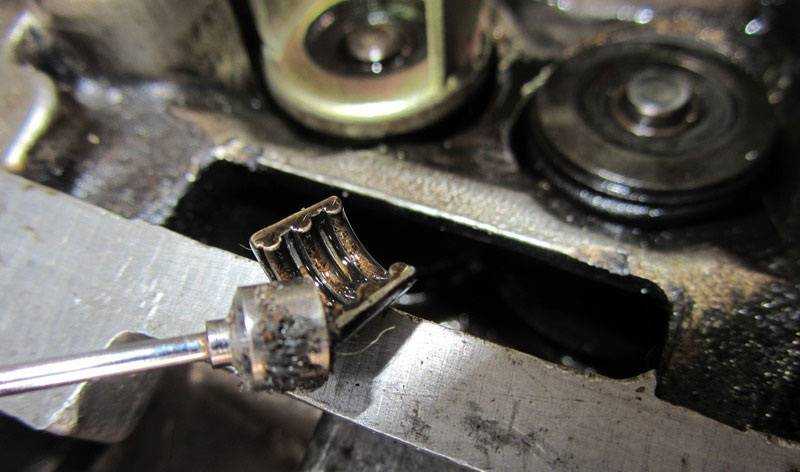

Вынуть пинцетом два сухаря и удалить приспособление.
Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

как отрегулировать сцепление на ВАЗ 2110

Опустить колпачок в масло и установить его в оправку.
Аккуратно запрессовать сальник в нижнюю тарелку до упора.
Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
Зону крайних опор вала обработать герметиком.
Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.

Регулировка клапанов ВАЗ 2115 На пятнашке сайт о ВАЗ 2115

В первый раз желание покопаться в клапанах у меня возникло, когда в моторе моего ВАЗа 2115 что-то застучало, и машина повела себя непривычно при езде. Особых секретов или сложностей в регулировки клапанов нет, поэтому ремонт можно совершенно без проблем провести в гараже или даже на улице. Расскажу основные базовые моменты, которые использую сама при регулировке и обычно никаких проблем не испытываю.

Во-первых, тепловой зазор клапанов регулируется на холодном двигателе, это основа. Отсоединяем два шланга от клапанной крышки и кронштейн тросика газа. Затем откручиваем клапанную крышку и снимаем пластиковую крышку ремня газораспределительного механизма. Для того чтобы нам облегчить прокручивание коленчатого вала, нужно выкрутить свечи зажигания.

Далее начинается кропотливая и ювелирная работа, запаситесь терпением. Вообще эту процедуру лучше делать в спокойной обстановке, все внешние раздражители пусть подождут снаружи

В процессе прокручивания коленчатого вала ключом за болт крепления шкива (обратите внимание, по часовой стрелке), нужно (очень нужно) постараться метку на шкиве коленчатого вала совместить с отметкой на задней крышке ремня газораспределительного механизма. Как только удалось совместить, прокручиваем еще градусов на сорок пятьдесят. Немного теории, чтобы наглядно представлять себе картинку неисправности

Распределительный вал имеет кулачки (шейки смещенные), ими он нажимает на клапана и они поочередно открываются-закрываются

Немного теории, чтобы наглядно представлять себе картинку неисправности. Распределительный вал имеет кулачки (шейки смещенные), ими он нажимает на клапана и они поочередно открываются-закрываются.

При открытии клапана немного смеси бензина впрыскивается в цилиндр и воспламеняется, а когда выпускной открывается, из цилиндра газы выходят. Если зазор клапанов будет больше необходимого размера, то они будут не до конца открываться, а если меньше, то они будут всегда приоткрыты.

И это не есть хорошо. Для этого, собственно, и нужно периодически, в качестве профилактики, не дожидаясь серьезных проблем с машиной, проводить регулировку клапанов.

Теперь вернемся в нашу мастерскую. Набором щупов измеряем зазоры между регулировочной шайбой кулачками распределительного вала и у первого, второго, третьего и пятого клапанов. Для впускных клапанов зазор должен быть 0,2 миллиметра (плюс-минус 0,05 миллиметра), для выпускных 0,35 + – 0,05мм. Если зазор клапана будет отличаться от номинала, нужно использовать специальный инструмент, а не отвертку. Мы утапливаем толкатель этого клапана и устанавливаем фиксатор.

Пинцетом, а можно и тонкой отверткой, осторожно и аккуратно вынимаем регулировочную шайбу. На одной из сторон шайбы обычно указывается ее размер, от 3,5 до 4мм с шагом в 0,05мм. Маркировка может быть стерта, в этом случае нужно измерить шайбу микрометром

Применим немного знаний из математики и по формуле А=В+С-Д, где А – толщина новой шайбы, В – толщина старой шайбы, С – измеренный зазор, Д – номинальный зазор, рассчитываем необходимый нам размер новой шайбы и устанавливаем ее маркировкой вниз. Снова измеряем зазор

Маркировка может быть стерта, в этом случае нужно измерить шайбу микрометром. Применим немного знаний из математики и по формуле А=В+С-Д, где А – толщина новой шайбы, В – толщина старой шайбы, С – измеренный зазор, Д – номинальный зазор, рассчитываем необходимый нам размер новой шайбы и устанавливаем ее маркировкой вниз. Снова измеряем зазор.

Если он опять не совпадает с номиналом, то повторяем операцию. Проворачиваем коленчатый вал на 360 градусов и измеряем зазор у четвертого, шестого, седьмого и восьмого клапана. Если возникнет необходимость – регулируем.

Если все сошлось, преступаем к самой приятной части процесса – устанавливаем обратно клапанную крышку, пластиковую крышку ремня газораспределительного механизма, шланги и вкручиваем свечи. Проверяем, все ли работает нормально. Поздравляю, мы закончили.

Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

Гаечный ключ рожковый на 10 мм
Гаечный ключ рожковый на 13 мм
Гаечный ключ рожковый на 17 мм
Гаечный ключ накидной прямой на 13 мм
Гаечный ключ накидной прямой на 15 мм
Вороток под торцевую насадку
Насадка шестигранная на вороток на 10 мм
Насадка на вороток на 17 мм
Домкрат винтовой
Балонный ключ
Отвертка плоская средняя
Отвертка крестовая средняя
Шестигранный ключ на 5 мм
Ключ трещоточный
Удлинитель
Головка Torx E8
Головка на 8 мм
Головка на 10 мм
Высокая головка на 16 мм или свечной ключ
Воронка
Динамометрический ключ
Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
Ключ для фиксации шкива распредвала
Нож (или скребок)
Штангенциркуль
Молоток малый
Пинцет (или намагниченная отвертка)
Приспособление для сжатия пружин клапанов
Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

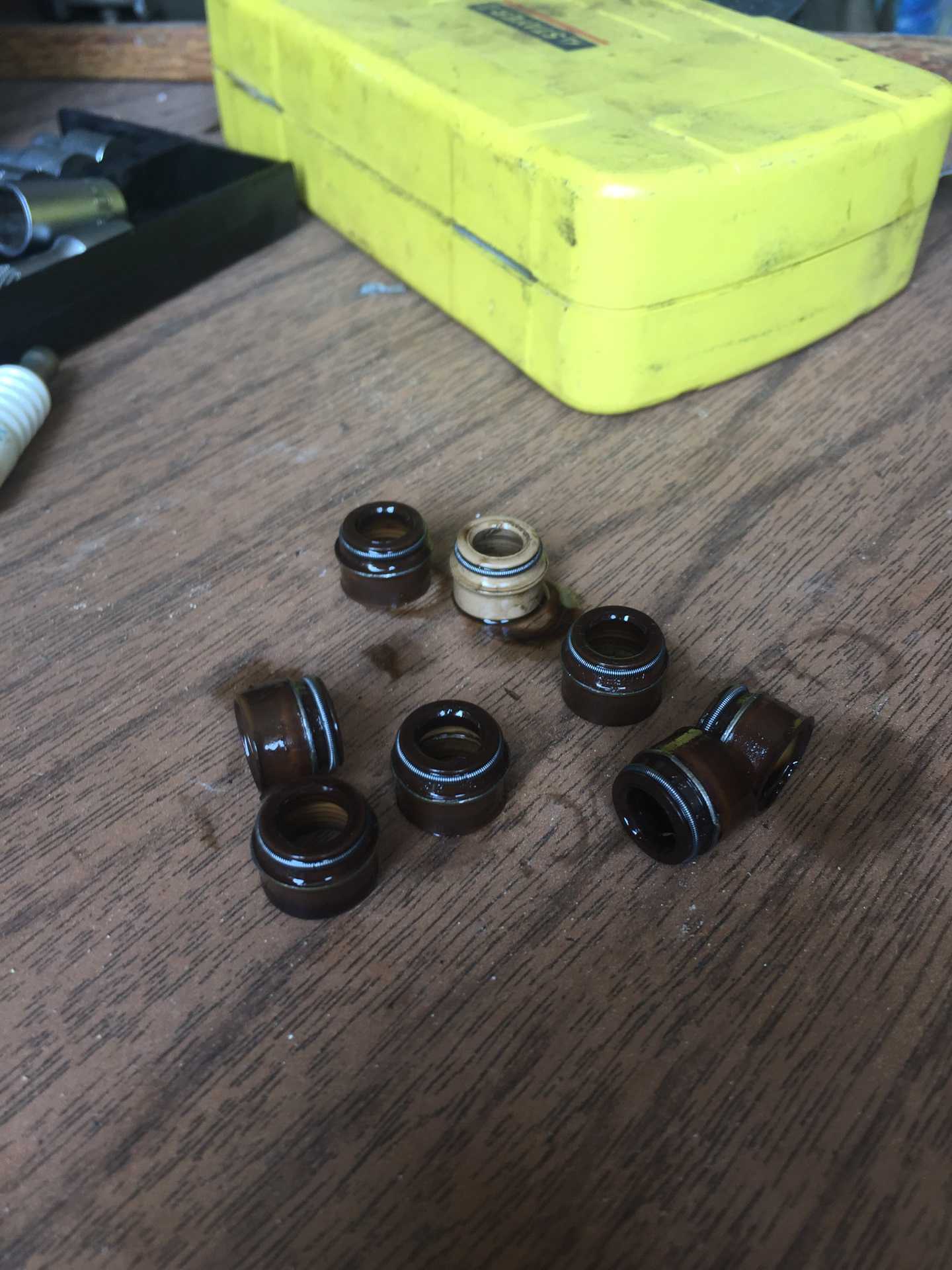

Маслосъемные колпачки (комплект)
Герметик-прокладка типа LOCTITE 5910
Герметик LOCTITE 574
Растворитель типа 646
Моторное масло
Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

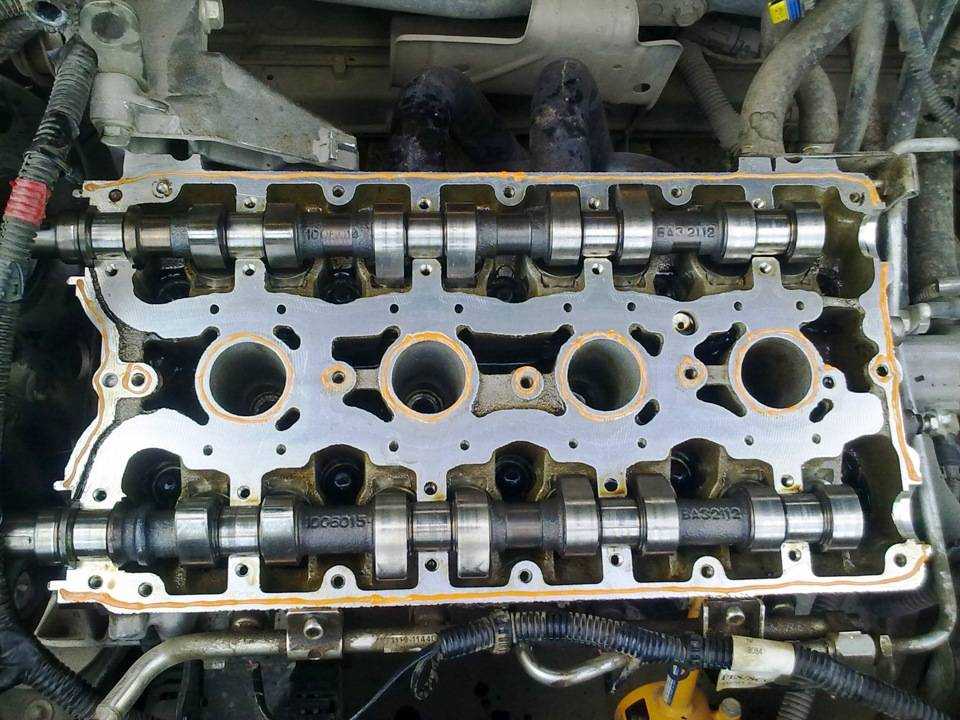

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

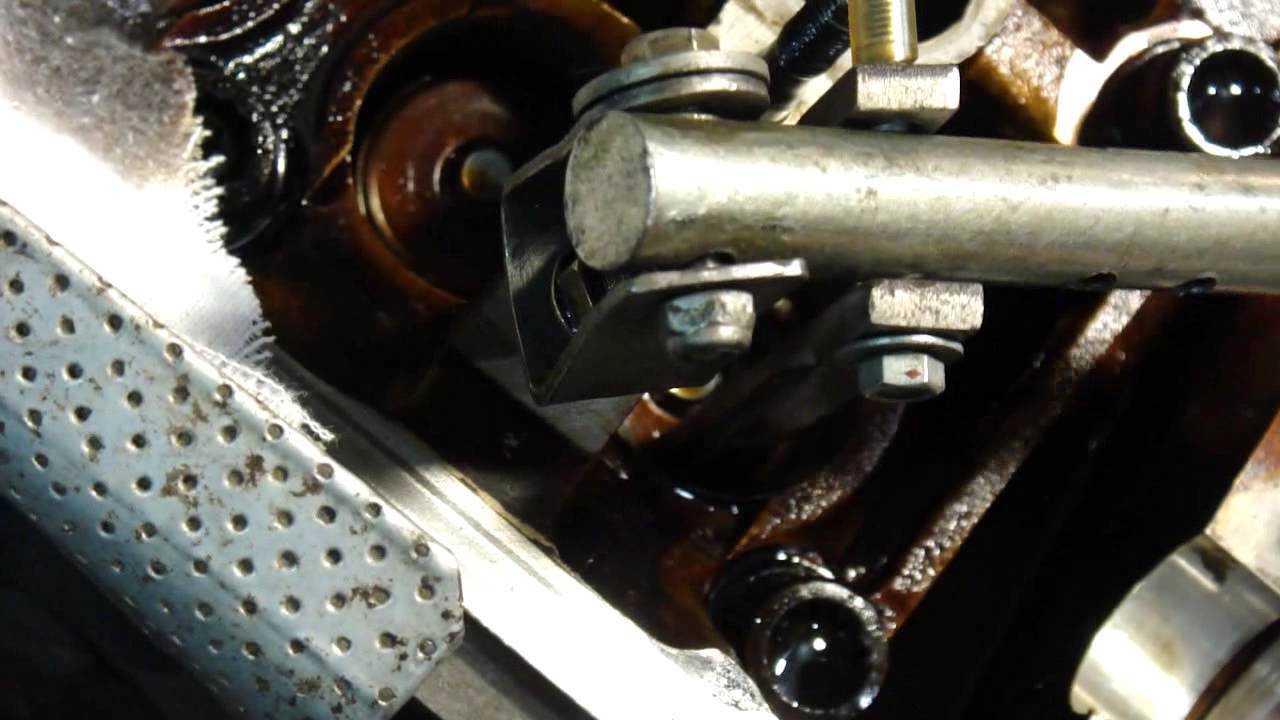

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

4. Снимите тарелку пружины клапана.

5. Снимите пружину клапана.

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

Осторожно запрессуйте маслосъемный колпачок до упора

9. Установите пружины и тарелки пружин клапанов.

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

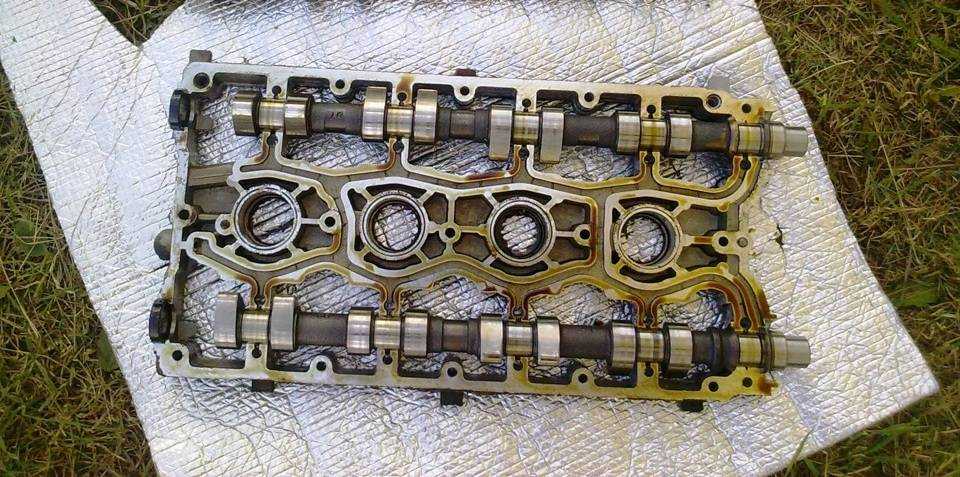

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Lada 2114 Basma › Logbook › Самостоятельная регулировка клапанов ваз-2114 (почему лучше самому)

МЕТОДИКА НАСТРОЙКИ КЛАПАНОВ. Изначально скажу, что раньше я клапана не настраивал и соответственно набора шайб и дргуих приспособ поэтому не имел.Поэтому я решил подъехать к магазину автозапчастей(который находится недалеко от дома, и там вроде как сырых шайб нет, ибо мужик хозяин фуло не берет-репутация дорога)и возле него пороизвести настройку.Оставил там машину на 2 часа(на улице лето,30 градусов цельсия тепература воздуха)Пришел через два часа, движка уже остыла как надо(а надо 20-25 градусов).Можно пощупать рукой если движка не теплая, то можно приступать к настройке.

Будет полезно: Что такое дмрв: как расшифровывается аббревиатура устройства и где оно находится в автомобиле

ИТАК К ДЕЛУ. 1.Купил инструмент для нажатия толкателя(250руб), достал из своих инструметов-пинцет, набор щупов, одноразовый шприц с трубочкой(для откачки масла), отвертку тоненькую плоскую, обычную плоскую и ключик на 10 с трещеткой.Открутил рамку тросика газа(три гайки на 10), отсоединил сам тросик и убрал в сторону.Затем снял пластиковую крышку с ремня ГРМ, отсоединил газовые шланги и снял крышку клапанов(открутив 2 гайки на 10) 2.Затем выставил ВМТ(верхняя мертвая точка), прокрутив распредвал по часовой стрелке за болт верхнего зубчатого колеса (то-есть в том направлении, в котором он обычно крутится В ОБРАТНУЮ СТОРОНУ КРУТИТЬ НЕЛЬЗЯ)и совместил метку на колесе зубчатом и кожухе ремня.

-Зaзop нa впycкнoм клaпaнe дoлжeн быть 0.2 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм. -Зaзop нa выпycкнoм дoлжeн быть 0.35 мм – дoпycкaeтcя пoгpeшнocть 0.05 мм(но лучше не допускать ее)

Очередность регулировки(клапана считаются от зубчатого колеса-1й это ближайший к колесу,8й самый дальний). 1(выпycкнoй) и 3(впycкнoй) 5 (выпycкнoй) и 2 (впycкнoй); 8 (выпycкнoй) и 6 (впycкнoй); 4 (выпycкнoй) и 7 (впycкнoй). 5.В положении ВМТ проверяем зазор , поочередно всталяя щупы между толкателем и рапредвалом.Определяем какой зазор у нас на данный момент на 1 и 3 клапанах, затем прокручиваем вал на 30 примерно градусов(точность особая тут ненужна, главное чтобы кулачкки распредвала были отведены вверх от токателя, и т.к. большая поверхность круглая то когда выпуклость кулачка отведена от токателя это видно невооруженным глазом)Вот и проверяем зазор на следующей паре, и так далее, прокручиваем вал-проверяем зазор. 6.Если зазор не соответствует, то продавливаем толкатель вниз нашей приспособой и вставляем фиксатор(из комплекта для регулировки клапанов)между рапредвалом и толкателем.

Если машина на газу, то зазор на выпускных клапанах рекомендуется сделать на 0.05 мм больше от нормы, то-есть 0.35 норма+0.05=0.4мм, на впускных оставить без измения 0.2 мм

Пошаговый алгоритм замены клапанов на ваз 2114

Работы производить на холодном двигателе. Исключаются ожоги. Последующие регулировки предусматривают температуру до 25 градусов Цельсия. Предпочтительное место – гараж. Потребуется смотровая яма, электрическая розетка. Стол, верстак позволят удобно разложить инструменты, узлы, детали, комфортно разбирать, собирать головку блока.
Обеспечить доступ к двигателю. Процесс разборки включает отсоединение многочисленных похожих электрических проводов, шлангов системы подготовки, подачи воздуха. Наличие подписанных бирок, закрепленных на снятых трубопроводах, проводах, исполнит роль шпаргалки, значительно облегчит жизнь автомобилисту, не занимающемуся постоянно ремонтом двигателей

Внимание должно быть мобилизовано на поиск, устранение поломок.

Снять минусовый провод аккумуляторной батареи.
Ослабить крепящие хомуты, стянуть резиновые патрубки.
Открутить крепежи, извлечь воздушный фильтр.
Свинтить два болта, убрать трос газа с треугольным кронштейном.

Разобрать верхушку двигателя.

Удалить крышку (крепится тремя винтами),
Отвернуть катушку зажигания (три болта).
Маркировать, отключить высоковольтные провода, вывернуть свечи.
Убрать нижнюю защиту (4 точки крепления М8), находясь в смотровой яме (другой вариант – используя домкрат, поднять переднюю часть машины).
Слить охлаждающую жидкость из блока (пробка на блоке снизу).
Демонтировать дроссельный узел, датчик положения заслонки, регулятор холостого хода.
Снять крышку головки блока. Проверить целостность уплотнения, расположенного по контуру, аккуратно заправить.
Выставить ремень ГРМ по меткам. Зафиксировать маховик специальным приспособлением (вставляется в отверстие снизу напротив метки, нанесенной на маховике). Сбросить ремень газораспределительного механизма, шестерню распределительного вала.
0ткрутить ролик натяжения ремня, верхний конец штанги крепления впускного коллектора (нижний ослабить), штуцеры топливных шлангов, тройник термостата.
Отключить, отвести в сторону жгут проводов, фишку форсунок.
Демонтировать выхлопную трубу в сборе, освободить заднюю защитную крышку ремня ГРМ.
Снять головку моторного блока (10 болтовых соединений), прокладку ГБЦ. Вытереть излишки масла ветошью.

Ремонт, замена, притирка.

Расположить на столе пружинами вниз. Произвести визуальный осмотр. Работоспособный клапан имеет ровный цвет поверхности, отсутствуют сколы, трещины. Темные пятна по краю окружности указывают на место прогара, утечки горючей смеси.
Перевернуть. Подставить упор под выпускной клапан первого цилиндра. Демонтировать толкатель. Упереть трубку на сухари, легко ударить молотком (длительная эксплуатация способствует прилипанию фиксирующих элементов в пазах клапана). Отжать приспособлением, извлечь сухарики, пружину, сальник.
Вытащить, осмотреть. Кромка клапана, седла должны быть чистыми, блестящими, без следов выработки, коррозии. Незначительный износ устраняется шлифовкой, притиркой, критический – приводит к смене всех деталей узла.
Перед установкой старых, новых деталей следует обязательная подгонка запирающих кромок. Один из вариантов – применение электродрели. Выставить средние обороты, исключая перегрев. Нанести специальную пасту тонким слоем по соприкасающейся окружности.
Вставить клапан на посадочное место. Повернуть блок шляпками вниз, зажать конец с пазами в патрон. Притирать, удерживая дрель в натяжку вверх, периодически меняя направление вращения, периодически проверяя результат. Положительным исходом считается ровный, блестящий край на обеих поверхностях. Повторить операции для остальных клапанов.
Наблюдается приличный износ компонентов, пробег соответствует (превышает) паспортный – установить новые комплекты клапанных механизмов.

Сборка, регулировка. Работа выполняется в обратной последовательности. Очистка, смазка прилегающих поверхностей. Болты ГБЦ затягивать в определенной последовательности, добиваясь плотного прилегания. Обязательно выполняется замена прокладок, сальников, регулировка зазоров клапанов, натяжения ремня ГРМ.

Тепловые зазоры регулируются путем подбора металлических мерных шайб, устанавливаемых в верхней части над клапаном. Отклонение от нормы не должно превышать 0.05мм. Размеры зазоров измеряются щупами, выставляются соответственно указанным в документации на машину.

голоса

Рейтинг статьи

Процедура снятия

Снимаем распределительный вал
Магнитом вынимаем из посадочных мест в головке блока цилиндров толкатели с регулировочными шайбами.
Чтобы установить толкатели на прежние места, маркируем их или раскладываем в порядке расположения в двигателе.
Выворачиваем свечу цилиндра, у клапана которого заменяем маслосъемный колпачок
Вставляем оловянный пруток в свечное отверстие, так чтобы его конец оказался под тарелкой соответствующего клапана.
Устанавливаем приспособление для рассухаривания клапанов на шпильки головки блока цилиндров.
Чашку приспособления упираем в тарелку пружины. При выполнении следующей операции не поцарапайте рассухаривателем стенки посадочного отверстия толкателя в головке блока цилиндров!
Надавив на ручку рассухаривателя, сжимаем пружины клапана.
Удерживая пружины сжатыми, пинцетом извлекаем два сухаря.
Плавно отпускаем пружины и снимаем рассухариватель.
Пинцетом снимаем тарелку пружины.
Вынимаем наружную… …и внутреннюю пружины клапана.
Устанавливаем захват съемника на маслосъемный колпачок
Спрессовываем колпачок.
При необходимости вынимаем опорную шайбу пружин.

Самостоятельная замена сальника коленвала на ВАЗ 2114

Замена переднего сальника коленвала
Замена заднего сальника коленвала

Схема привода распредвала

При этом процедура отличается в зависимости от того, о каком именно сальнике идет речь — переднем или заднем. О каждом из них расскажем отдельно.

Замена сальника распредвала Ваз2114 8кл Инж

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

Торцевая головка на 10 миллиметров;
Гаечный ключ на 10 миллиметров;
Оправка;
Отвертка.

Поддеваем отверткой

Работа по замене выполняется в следующей последовательности.

Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.
Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
Возвращается на место масляный насос.

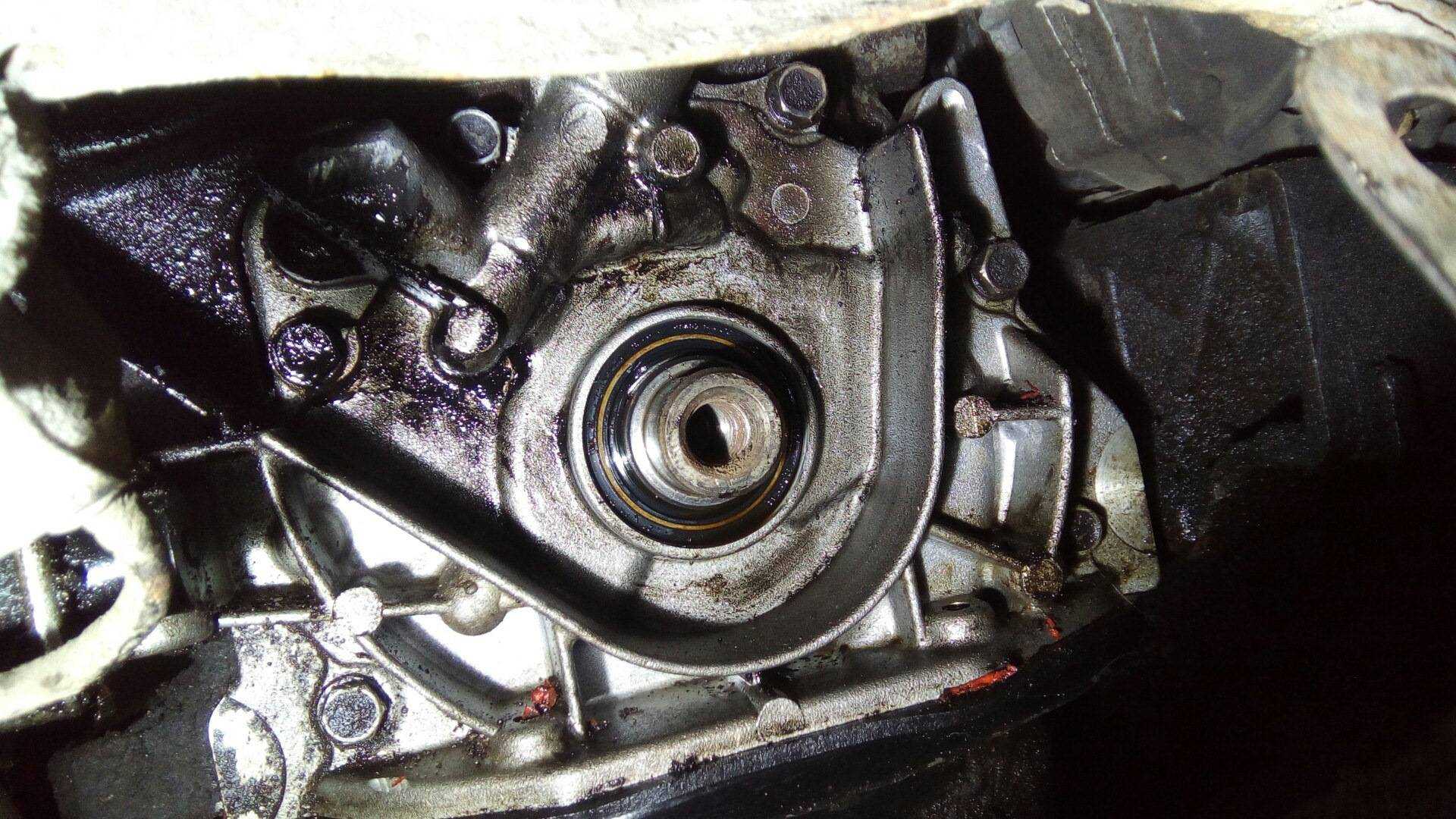

Передний сальник коленчатого вала. Правильная замена

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
Далее снимается задний щиток картера сцепления с направляющих втулок.
Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
Так вы сумеете снять держатель.
Сальник выпрессовывается из своего держателя.
Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
Аналогичной обработке подвергается фланец коленвала.
Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
Закрутите обратно болты держателя.
Заверните назад крепежные болты картера мотора.
Поставьте задний щиток картера сцепления обратно на направляющие втулки.
Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Меняем задний сальник коленчатого вала.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

Замена сальника коленвала и распредвала + ремня ГРМ

Приветствую всех кто читает данный БЖ, судя по названию заголовка Вы уже поняли о чем пойдет речь, и так поехали. Сначала с периодичностью на панели приборов стал загораться «чайник» — индикатор низкого давления масла, а потом вовсе постоянно начал гореть. Заглянул я под капот, а там всё уже выбежало, на шупе масла практически нуль:

Посмотрев на эту картину пришел к выводу, что масло бежит из сальников передних, его назначение – обеспечение герметичности корпуса.

Ну и начал я менять передний сальник находится за шкивом коленвала на масляном насосе.

Для начала нужно подготовить все нужны инструменты, затем нужно демонтировать защиту картера и защитную крышку ремня ГРМ, далее следует выставить метки на валах, затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма, для доступа к шкиву коленвала нужно снять переднее колесо, теперь следует снять шкив и ремень генератора, с помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой, сливаем моторное масло, далее следует открутить маслонасос, в котором расположен сальник, отверткой извлекается манжет, новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом, и наконец производим обратную сборку. К сожалению фотографии нет, сами понимаете в каком состоянии были руки!

А теперь замена сальника распредвала: Сначала снятие! В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам. Теперь снимаем ремень ГРМ с натяжного ролика и со шкива. Далее переходим к снятию шкива распределительного вала, сразу вас предупрежу, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала, как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно, ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё.Когда сальник будет снят, осмотрите его всего, рабочая кромка должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается, смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!

А теперь установка, новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, в этом случае и накидной головкой подходящего диаметра или же подходящей оправкой ими нужно будет до упора во внутрь загнать сальник.

Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение. Так как весь ремень ГРМ был в масле, соответственно его нужно ОБЯЗАТЕЛЬНО поменять, что я и сделал.

В итоге два передних сальника 230 рублей и 330 рублей ремень ГРМ.

ВСем удачи в начинаниях, и кстати извините еще раз, что фоток мало.
