Стартер: как проверить работу стартера, не снимая с машины

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

  • магнитный статор;
  • вал с якорем;
  • втягивающее реле с компонентами (электромагнит, сердечник, контакты);
  • щеткодержатель с щетками;
  • бендикс с шестерней;
  • вилка;
  • элементы корпуса.

Неисправности и их симптомы

Если осмотреть визуально релюшку при его неисправности, вы можете заметить залипшие контакты, следы обугливания на проводке, сгоревшую обмотку, признаки износа.

Поиск несправностей

Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:

  • Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
  • При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
  • Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.

Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.

Как проверить стартер: берет ли он на себя ток

Бывает такое, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока. Это вполне реальная картина даже в теплое время года, и говорит она о неисправностях стартера. Многие не понимают, как проверить стартер, если он берет на себя много пускового тока, и в чем, собственно, причина такого явления.

Скорее всего, поводом является выработка втулок, из-за чего якорь начинает касаться при вращении статора. Это приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, которое выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

При некорректной работе стартера лучше обращаться к проверенному специалисту, который сможет установить истинную причину поломки

Подытожив все вышеприведенные советы, уместно подчеркнуть некоторые рекомендации профессионалов. Например, когда из строя выходит сразу несколько деталей стартера или даже втягивающее реле, лучше всего приобрести и установить полностью новый стартер. В противном случае устройство способно еще не раз беспокоить по всяческим пустякам, не говоря уже о возможных нестыковках в размерах некоторых запчастей.

Также специалисты настоятельно советуют покупать новые детали, а не ремонтировать старые, и не отдавать предпочтение принципиально самым дешевым вариантам. Подобная экономия может быть полностью нивелирована негативными последствиями в результате скорых поломок.

Как проверить стартер не снимая с машины

С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

Принцип работы стартера

Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться  за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.

Главные причины неисправной работы стартера

К основным неисправностям стартера относятся:

Во время подключения стартера не действует тяговое реле, вращающее якорь.

При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.

В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.

Стартер не прекращает работать после включения двигателя.

Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.

Проверка стартера

Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.

Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.

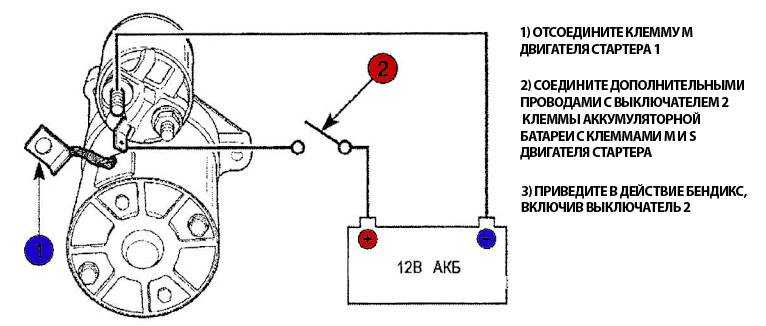

Как проверить стартер не снимая с машины

Для выполнения проверки стартера понадобится:

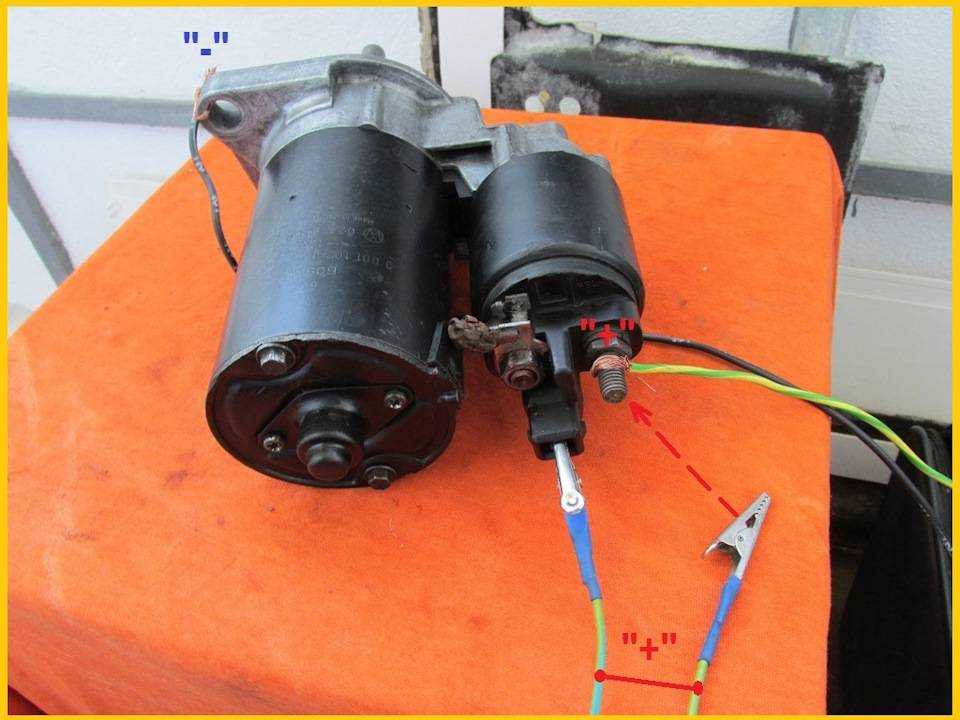

Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.

Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.

От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.

Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.

Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.

Каков он – стартер ВАЗ 2114?

Если вы решились на самостоятельный ремонт этой маленькой, но весьма важной детали, прежде всего необходимо ознакомиться с ее устройством и принципом работы. Независимо от марки и модели авто стартер имеет одинаковую конструкцию и выполняют одну и ту же функцию, отличаются только размеры

Стартер автомобиля

По сути это электродвигатель. Его неподвижная часть – статор, в корпусе которого расположены 4 магнита, выполняющие роль полюсов, и подвижный якорь. А после того как включается зажигание, еще одна важная деталь – втягивающее реле – подает соответствующий сигнал, и якорь начинает крутить, постоянно ускоряясь. Бендикс обеспечивает зацепление маховика двигателя.

Бендикс стартера

Номинальная мощность стартера равняется 1,55 кВт, а сила тока зависит от ряда показателей. Например, во время холостого хода она составляет всего 80 А, при обычных нагрузках – около 150 А. Если увеличить мощность до максимума, ток достигнет 350 А. В период заморозков стартер будет в заторможенном состоянии, а ток составит 500 и даже 700 А. Главная задача – создание крутящего момента. Он приводит в движение коленчатый вал, пока не произойдет воспламенение горючей смеси. Естественно, в это время деталь испытывает огромные нагрузки, и в один прекрасный день стартер ВАЗ 2114 уже не включается.

Как проверять стартер с демонтажем

Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:

  • отключите обе клеммы от аккумулятора;
  • отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
  • открутите болты крепления стартера (обычно их 3);
  • извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).

Как прозвонить щеточный узел

Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.

  1. Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
  2. Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.

Проверка вилки и обгонной муфты

Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить.

Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

Самостоятельная замена

Обнаружив, что автомобиль не заводится из-за того, что стартер отказывается крутить, постарайтесь не откладывать ремонт, а приступать к нему в самое ближайшее время. Новый агрегат стоит не мало, если вы хотите приобрести качественную запчасть. Но дополнительно тратить деньги на услуги СТО захочет не каждый. Потому часто замена выполняется владельцами ВАЗ 2114 своими руками.

Для работы вам потребуется минимальный набор инструментов:

  • Ключ на 8 миллиметров;
  • Ключ на 13 миллиметров;
  • Всемогущее средство WD40.

Все, это полный комплект, который вам понадобится для того, чтобы снять и установить новый стартер на свою машину.

Приступает к работе, выполнять которую следует в строго указанной последовательности.

  1. Поставьте автомобиль под навес или загоните его в гараж.
  2. Добраться до искомого элемента не просто, потому для вашего же удобства советуем снять корпус воздушного фильтра. Для этого снимаются контакты датчика массового расхода воздуха, снимаются патрубки, а потом с помощью ключа на 8 миллиметров откручиваются два фиксирующих болта кронштейна передних опор. Все, фильтр снят.
  3. Теперь обязательно отключите минусовую клемму с аккумуляторной батареи. Вряд ли вы захотите во время ремонта ощутить силу удара током.
  4. Крепежи стартера находятся на коробке передач. Соединения резьбовые, и с течением времени они могут прикипеть, заржаветь. Чтобы легче их было демонтировать, обработайте эти участки с помощью WD40.
  5. Теперь снимается минусовая клемма от втягивающего реле. Она обозначается всегда красным проводом.
  6. Потребуется снять и плюсовую клемму, которая удерживается гайкой. Здесь вам уже пригодится второй ключ — на 13 миллиметров.
  7. Стартер удерживается с помощью трех гаек крепления. Их также следует выкрутить, используя имеющийся у вас под рукой ключ на 13 миллиметров.
  8. Теперь осталось устройство просто снять со шпилек.
  9. Сборка узла уже с новым стартером выполняется в обратной последовательности.
  10. Все шпильки обязательно обрабатываются смазкой. Для этого рекомендуется использовать графитовые смазки. За счет этого при последующем ремонте вы сможете легко демонтировать элементы, без особых проблем выкрутить все крепежи.

Снятие устройства со шпилек

Как видите, снять, установить новый стартер, а также разобрать и собрать обратно узел, ведущий к нему, не составит никаких проблем даже новичку. Это один из простейших видов ремонта, связанных с автомобилем ВАЗ 2114.

Внимательно следите за состоянием этого устройства, прислушивайтесь, если он щелкает, но при этом не крутит. Если игнорировать проблему, вскоре автомобиль не сможет заводиться, придется всякий раз применять метод толкача. Приятного в этом точно мало.

 Загрузка …

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

  • неисправность обмотки втягивающего реле (обрыв);
  • износ щеток электродвигателя стартера;
  • поломка ламелей коллектора;
  • обрыв обмотки якоря;
  • отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
  • отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

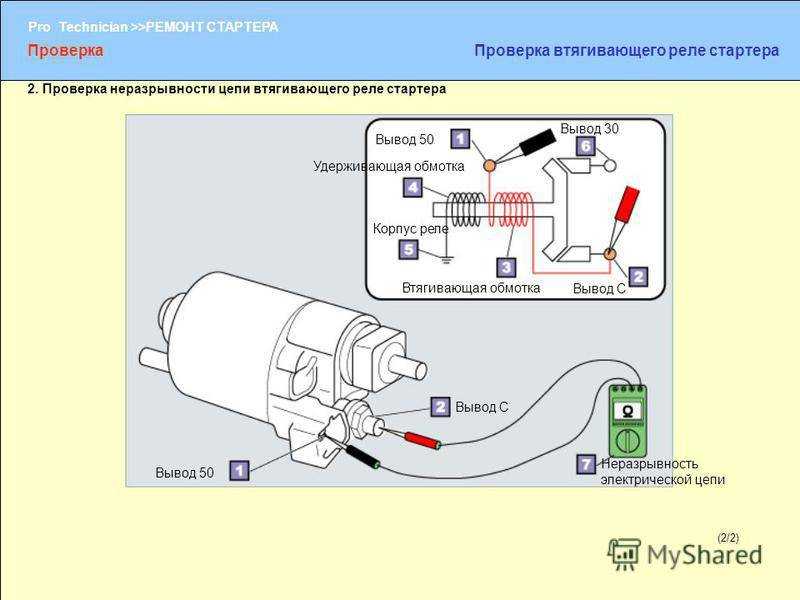

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

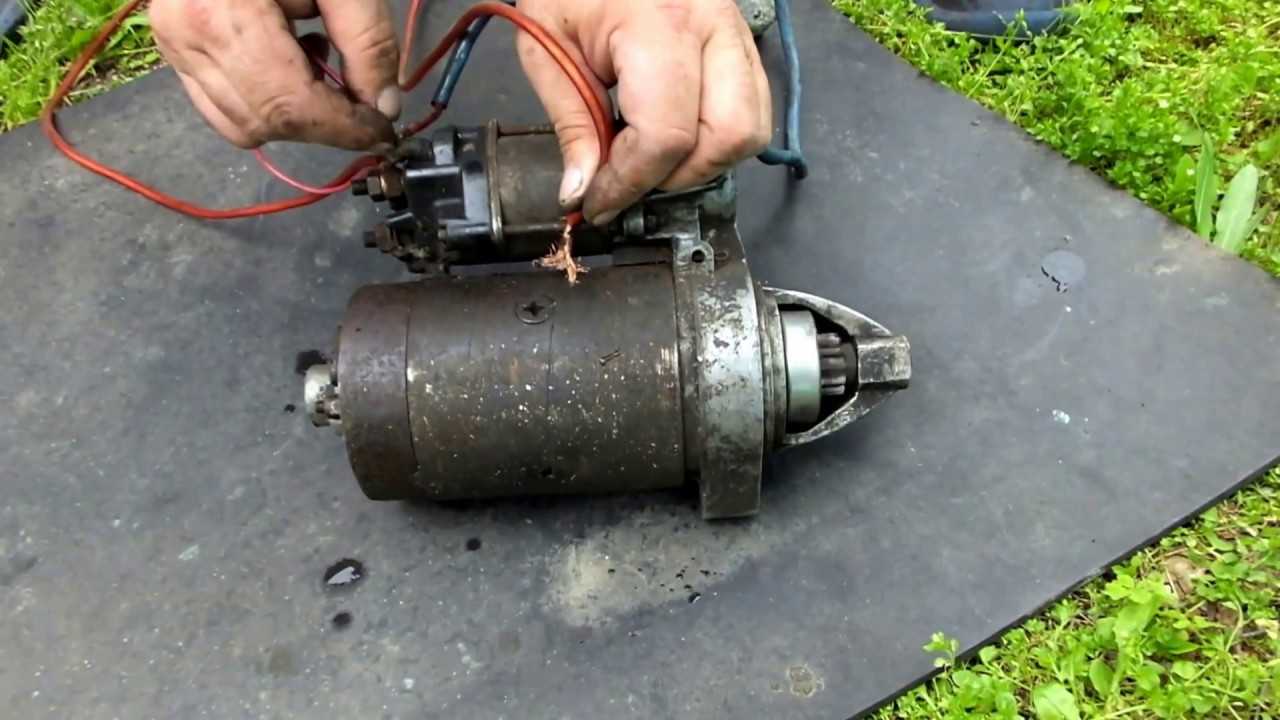

Видео — как замкнуть стартер на прямую, если он не крутит:

Схема и принцип работы

Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора.

Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства.

Типовая функциональная схема стартера приведена на рисунке:

Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку.

Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера.

Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы.

Тем не менее, у стартеров есть свои уязвимые места:

  • втягивающее реле;
  • щетки электродвигателя;
  • пятаки;
  • вилка;
  • муфта свободного хода;
  • шестерня;
  • коллектор якоря;
  • втулки якоря;
  • демпферная пружина.

Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Для начала отключите минусовую клемму с аккумуляторной батареи. В противном случае вас как следует ударит током. Приятного в этом мало. Плюс это приведет к выгоранию проводки, менять которую будет крайне сложно и долго.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

  1. Отключите минусовую клемму с аккумулятора.
  2. Отключите красную клемму с релюхи. Это провод красного цвета.
  3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
  4. Снимите контакт, который удерживала эта гайка.
  5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
  6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
  7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
  8. Сердечник релюшки желательно сразу заменить на новый.
  9. Поставьте новое реле.
  10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
  11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Можно сказать, что заменить релюшку на ВАЗ 2114 не так уж сложно. Намного проще выполнить замену неразборного реле, поскольку для его замены достаточно аналогичным образом выкрутить все крепежи, отсоединить контакты.
