Замена клапанов на ваз 2114 8 клапанов своими руками

Видео по притирке клапанов

Обзор сделан Евгением Травниковым, который известен всем своим каналом на YouTube Теория ДВС:

Когда окончательно справились со всеми работами, можно устанавливать все снятые детали в обратной последовательности на автомобиль. По поводу цены на комплект новых клапанов, то она составляет порядка 1500 рублей. Если покупать по отдельности, то стоимость легко узнать, поделив сумму на 8.

Как уже понятно из заголовка-речь пойдет о снятии ГБЦ.В предыдущей записи я написал что у меня пробило прокладку под ГБЦ. Начал искать решения у мастеров. Но ценник меня сильно расстроил. Замена прокладки (просто замена, без шлифовки!) цена вопроса начинается от 100 американских рублей и это не на фирменном сервисе а в гараже у дяди Васи (Пети и т.д.) которые не дают гарантии. Полазив по интернету — нашел хорошее видео по самостоятельной замене:

В итоге решил менять сам. Опыта у меня конечно маловато (до этого 2 раза подымал голову на волге 31029), но это меня не остановило) Благо есть вторая машина. Поэтому одну можно спокойно ставить на ремонт;)Изначально записывал и фоткал лично для себя (чтобы потом проще было всё собрать и не искать откуда “лишние” запчасти). Но решил выложить на Драйв-возможно кому-то пригодиться.И так загоняем машину в гараж и приступаем к снятию ГБЦ. Не считайте это инструкцией-я просто распишу свою последовательность действий.

None 2. Берем чудо средство ВД-40 и обильно поливаем гайки на креплении штанов, чтобы начали откисать. Чем больше времени — тем лучше.

3. Снимаем аккумулятор (клеммы ключом на 10, крепление ключом на 13)

Полный размерАккумулятор снят

4.Снимаем клемму с датчика на воздушном фильтре:

Полный размерСливаем антифриз

Как быстро слить антифриз описано в статье

6. Снимаем тросик газа (откручиваем два болта крепления и снимаем зажим):

Полный размерБолты закручиваем на места-чтобы не потерялись

7. Снимаем два штекера с датчиков возле термостата:

Полный размерДатчики помечены красным

8. Разъединяем разъем на форсунки:

Полный размерРазъем на форсунки

9. Снимаем хомуты и отсоединяем патрубок на термостат: 10. Откручиваем массу с двигателя (ключ на 13)11.

Откручиваем хомуты и снимаем патрубки на радиатор и на печку12. Снимаем клемму под термостатом (одиночная):

Полный размерНе знаю за что эта клемма отвечает, просто снимаю;)

13. Снимаем с вакуума патрубок: 14. Снимаем 2 штекера с дросселя:

Полный размерВот эти штекера

15. Снимаем одиночную клемму в районе форсунок:

Полный размерТакже не знаю что это-просто снимаю

16. Откручиваем два рычага крепления головки по бокам:

Полный размерЭто с правой стороны, с левой такая же штанга

17. Откручиваем штуковину возле штанов, чтобы легче полезть к болтам крепления штанов:

Полный размерВот эта штуковина лежит слева, а справа штанга крепления головки, описанная в предыдущем пункте

18.Снимаем кожух ГРМ (3 болта на 10): 19. Откручиваем Ролик ГРМ ключом на 17 и снимаем ремень ГРМ20. Откручиваем шкив (ключом на 17) и снимаем шкив, главное не потерять шпону (ввиде полукруга):

Полный размерВот так откручиваем шкив21. Откручиваем гайку на защите ключом на 10 (на предыдущем фото куда надет ключ для фиксации шкива от прокручивания) и отгибаем защиту22. Откручиваем два топливных шланга (обязательно запомните где какой-чтобы не перепутать при сборке)23. Откручиваем 2 патрубка возле заливной горловины для масла.

24. Снимаем клапанную крышку ключом на 10 две гайки:

Полный размерКлапанная крышка снята25. Помечаем ВВ провода и снимаем ихПродолжение во второй части;), т.к. фото не вмещаются

Замена клапанов

Также, перед началом ремонта нужно дождаться, пока двигатель автомобиля остынет (в том случае, если он недавно работал).

После этого следует:

    1. Открутить крепеж и демонтировать кожух газораспределительного механизма.

Демонтаж кожуха ГРМ

    1. Снять ремень ГРМ.
    2. Аккуратно снять со шкива шестерню распределительного вала (если она тяжело снимается, ее можно слегка подтолкнуть, поджав монтажкой или большой отверткой).

Демонтаж шестерни распредвала

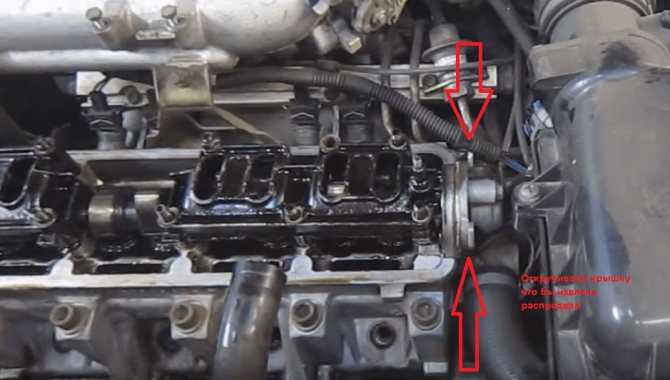

    1. Выкрутить крепеж крышки клапанного отсека газораспределительного механизма.

Снимаем крышку

    1. Выкрутить крепежные болты (всего их 10 штук), фиксирующие головку блока. В зависимости от того, когда была выпущена машина, они могут быть либо под шестигранник либо под ТОРКС.
    2. Демонтировать головку блока цилиндров.

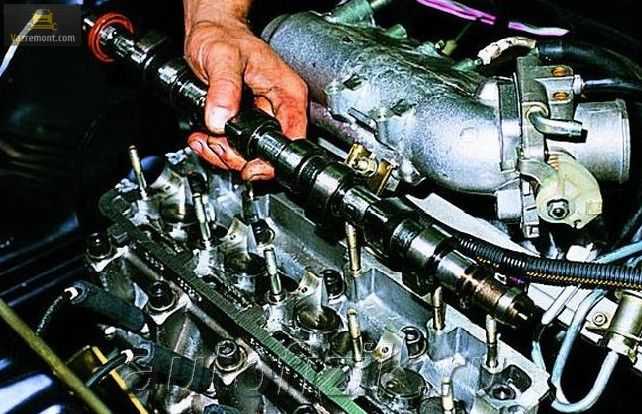

    3. Демонтировать распределительный вал.

Демонтаж распредвала ваз 2114

    1. Снять при помощи соответствующего съемника сальники клапанов.

Снимаем сальники ваз 2114

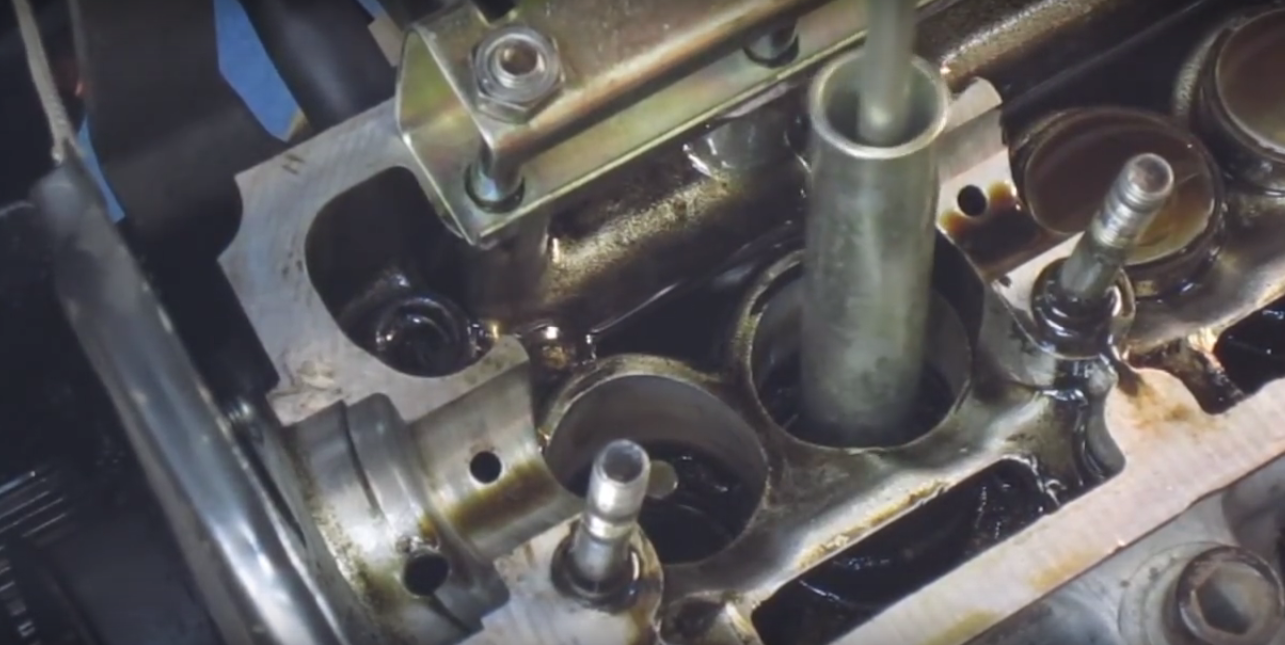

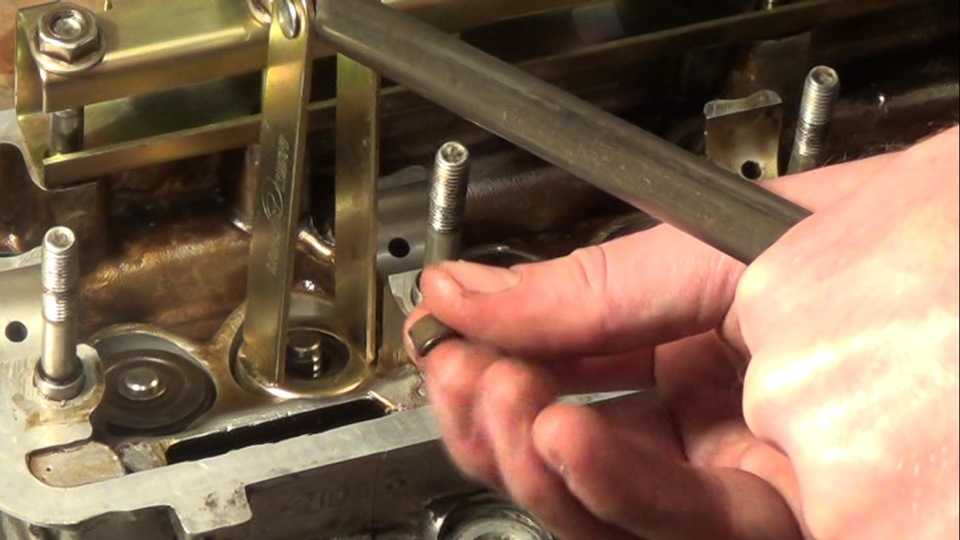

    1. Выполнить процедуру рассухаривания клапанов.

Рассухаривание клапанов ваз 2114

    1. Снять тарелки клапанов и их пружины.

Снятие пружин и тарелок клапанов

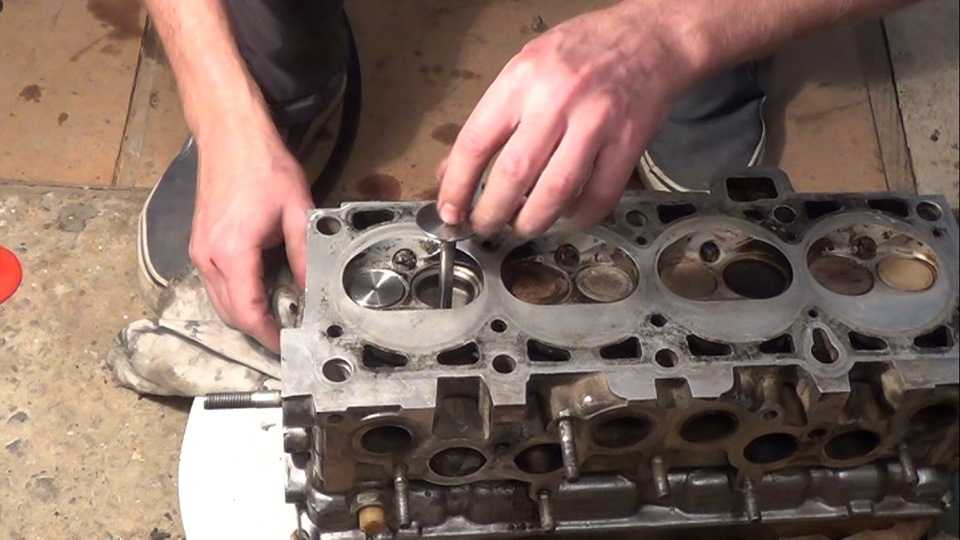

  1. Извлечь клапана из их посадочных мест.

На этом процедуру по демонтажу старых клапанов можно считать завершенной, после чего следует приступить к установке новых.

Установка новых клапанов ваз 2114

Делается это следующим образом:

  1. Установить новые направляющие втулки (рекомендуется использовать бронзовые).

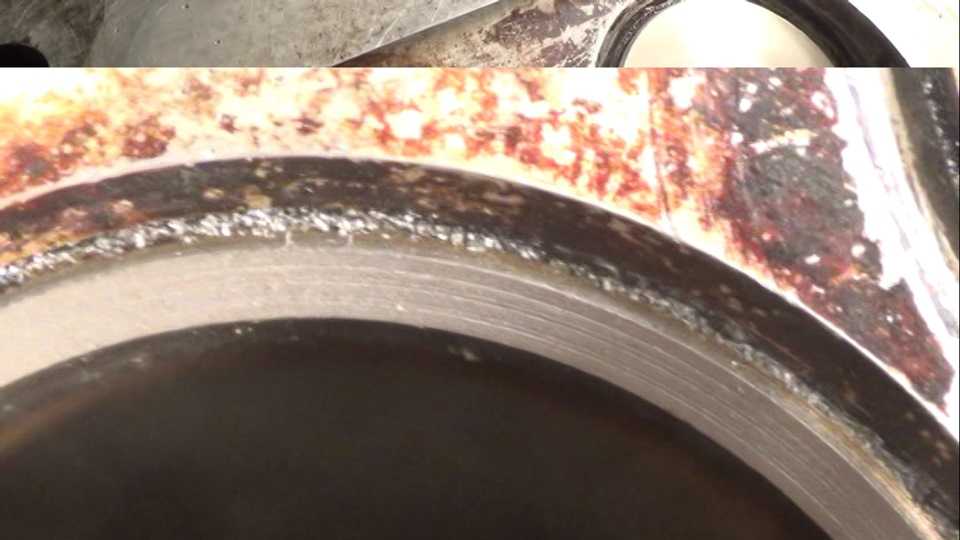

  2. Заменить седла клапанов на новые.

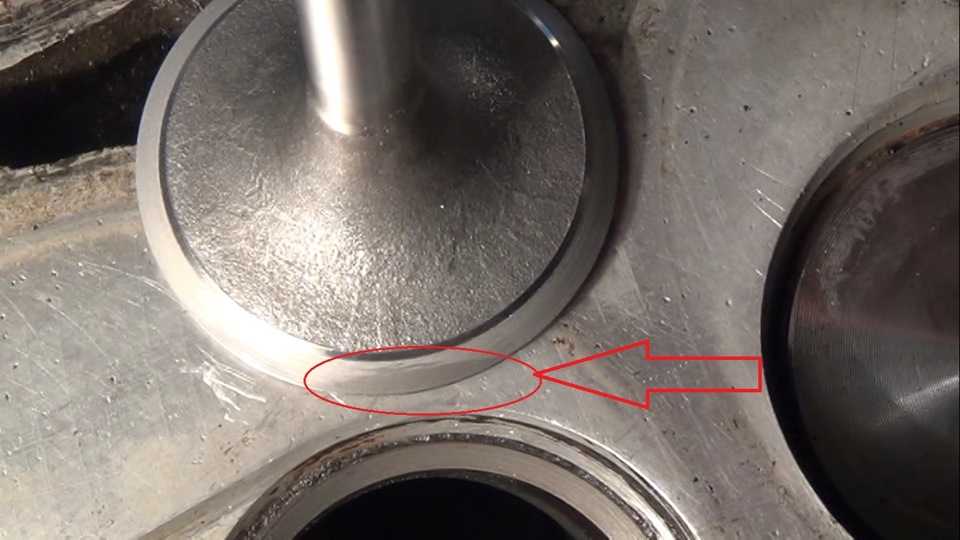

  3. Выполнить притирку новых клапанов к седлу.
  4. Установить новые клапана на их посадочное место.

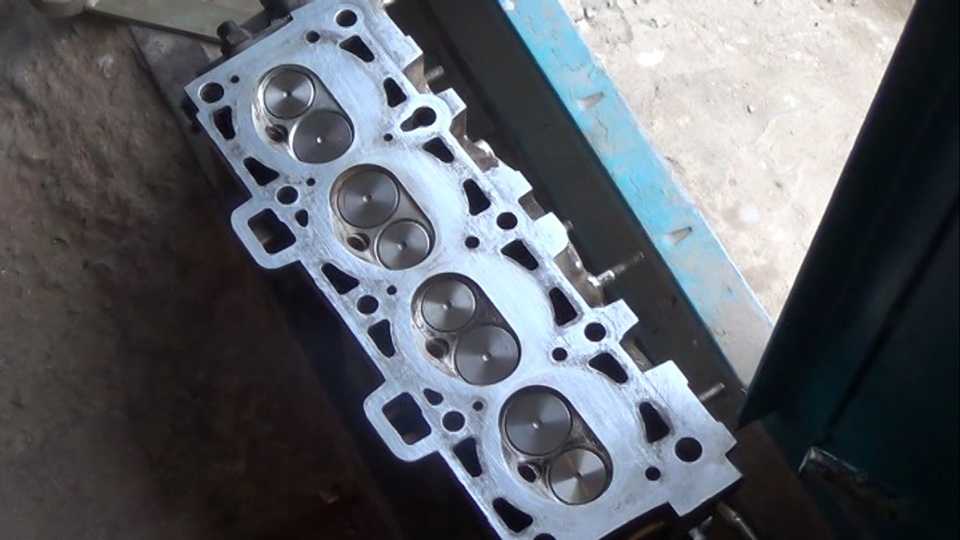

  5. Установить на место головку блока цилиндров.
  6. Выполнить окончательную сборку ГБЦ и газораспределительного механизма в том же порядке, в каком велась разборка, но в обратной последовательности.

Зазоры клапанов ВАЗ 2114 8 клапанов регулировка

Если на ВАЗ-2114 1,5 или 1,6 на восемь клапанов «застучали» клапаны, то это указывает на то, что комплектующие нужно как можно быстрее отрегулировать. К сожалению, не все автовладельцы сразу начинают устранять такую неисправность, что и приводит к более серьезным последствиям. Ведь если своевременная регулировка не будет произведена, то мощность двигателя в значительной степени снизится, клапан перегорит, а распредвал вообще может разбалансироваться. Не знаете, как зазоры клапанов правильно отрегулировать на ВАЗ-2114 8 клапанов? Тогда рекомендуем ознакомиться с информацией, которая далее будет изложена.

Замеряется размер зазора

Самостоятельно отрегулировать клапаны можно довольно просто, если точно следовать инструкции и выполнять работу поэтапно. Перед началом следует проверить размеры зазора, и, если они не будут соответствовать утвержденной величине, и при рабочем двигателе будет слышаться своеобразный стук, значит, клапаны обязательно нужно отрегулировать. Чтобы точно проверить размер зазора, необходимо дождаться полного остывания двигателя.

Следует не забывать, что если измерительный прибор будет установлен на горячую металлическую поверхность, то выявить точный размер зазора не получится из-за погрешности, которая имеет место при расширении металла.

Размер зазора как под газ, так и для бензина должен соответствовать таким показателям:

  • впускной клапан – от 0,05 до 0,2 мм;
  • выпускной клапан – от 0,05 до 0,35 мм

Для работы потребуются следующие инструменты:

  • рожковые и свечные ключи, лучше иметь под рукой комплект таких ключей;
  • инструмент, который помогает утапливать толкатель клапанов, его стоимость не превышает 150 рублей;
  • комплект специальных щупов;
  • шайбы для регулировки толщиной от 3 до 4,5 мм;
  • прибор под названием микрометр.

Поэтапная регулировка

Проверять и регулировать клапаны – несложная работа, с которой справятся все без исключения, если будут точно следовать инструкции:

  1. В первую очередь нужно снять крышку с головки цилиндра.
  2. Снимается защитная передняя крышка с зубчатого ремня.
  3. Отвинчиваются свечи. Для более удобного отвинчивания свечей рекомендуется использовать рожковой ключ соответствующего размера.
  4. С верхней части головки аккуратно убирается излишек автомобильного масла.
  5. Тщательно осматривается целостность кулачков. Если при осмотре на этих элементах будут обнаружены любые дефекты, их нужно обязательно устранить.
  6. На шпильки, к которым фиксируется головка, устанавливается специальное приспособление, помогающее утапливать толкатели.
  7. Далее необходимо поворачивать строго по часовой стрелке коленвал, пока метка на задней крышке зубчатого ремня и шкива не совпадет. После совпадения метки нужно повернуть коленвал на 50 градусов.
  8. Используя комплект щупов, проверяется зазор 1-го выпускного клапана и 3-го впускного, отсчет следует вести от шкива.
  9. Если размеры зазора соответствуют показателям, которые ранее были приведены, то делается следующее:

толкатели утапливаются и фиксируются в самой нижней точке; шайба для регулировки зазора снимается и замеряется ее толщина при помощи микрометра; определившись с нужной толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель

При этом важно следить, чтобы шайба зашла в толкатель той стороной, на которой указана ее толщина; повторно проверяются размеры зазора

  1. По этой же схеме регулируются и остальные клапаны, при этом каждый раз нужно поворачивать коленвал на пол-оборота, а последовательность регулировки должна происходить в таком порядке:
  • 2-й впускной и 5-й выпускной;
  • 6-й впускной и 8-й выпускной;
  • 7-й впускной и 4-й выпускной.

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.

Причины износа маслосъемных колпачков.

Во время работы мотора коленчатый вал, на холостом ходу, вращается на 700-800 оборотов в минуту, а при езде — до 4500 оборотов в минуту. За минуту клапана могут проходить в диапазоне 150 — 1200 тактов. Большая нагрузка приходится на сальники. Помимо этого, на сам колпачок оказывает влияние агрессивная химическая среда. В этом случае на материал сальника оказывают воздействие выхлопные газы и масло. В результате таких нагрузок, материал сальников становиться твердым. После этого рабочие кромки детали стираются. Износ можно заметить по сизому дыму, который выходит из выхлопной трубы. Дым может появиться при торможении мотором, либо во время запуска двигателя. Вторым признаком износа является повышенный «аппетит» к маслу. При этом может не наблюдаться течей смазочной жидкости. Расход может возрасти примерно до одного литра масла на 1000 километров.

Если замена колпачков не будет сделана вовремя, то в скором времени вас ожидает капитальный ремонт двигателя.

Инструменты для ремонта.

Для замены клапанов необходимы следующие инструменты:

  • специальное приспособление для сжатия клапанной пружины,
  • пассатижи,
  • пинцет,
  • оправа,

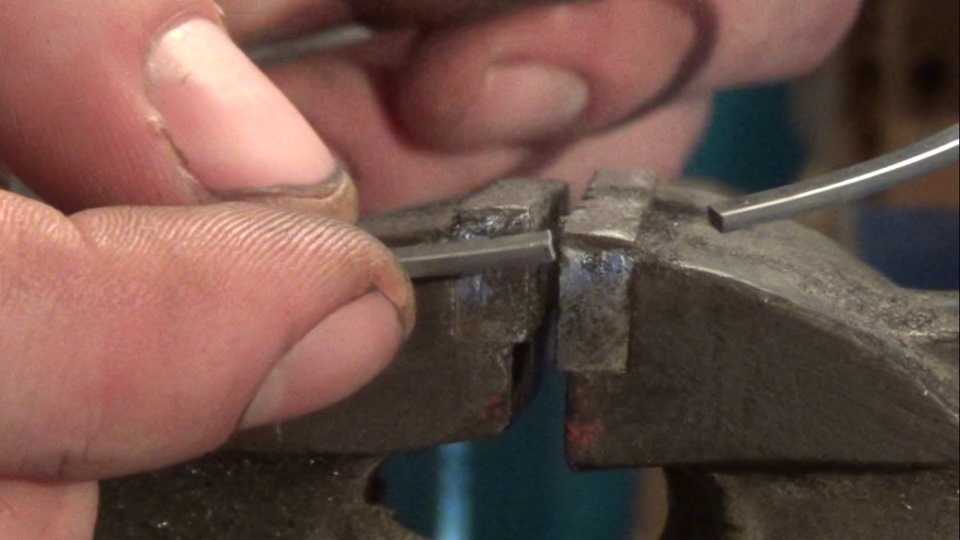

  • пруток оловянного припоя
  • молоток.

Пруток должен быть не более 8 сантиметров в диаметре.

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

  • Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
  • «Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
  • Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Какие клапана выбрать

Выбирая новые клапана для 14-й, следует отдать предпочтение проверенным моделям — это поможет избежать их быстрого выхода из строя и новой процедуры по замене. Так, по отзывам многих автолюбителей, хорошим вариантом является приобретение «родных» клапанов, имеющих каталожные номера 2108-1007010 (впускные) и 2108-1007012 (выпускные). Они отличаются высоким качеством изготовления, долговечностью и доступной ценой (в районе 350 рублей за 1 штуку).

Из хороших аналогов можно отметить такие впускные клапана, как:

  • AMP PLAD005-S-0-D, производства Польши. Имеют качество, сопоставимое с оригиналом, но стоят дешевле;
  • Freccia R4387/SNT, производства Италии. Стоимость и срок службы близки к родным клапанам;
  • Master-sport 08IN-SET/4/-MS, производства России. Имеют более высокое качество изготовления и увеличенный срок службы, но стоят почти в 2 раза дороже оригинала.


Комплект новых клапанов ваз 2114

Что же касается выпускных клапанов, то выбор их на рынке больше, поскольку спрос на них выше (ввиду более быстрого износа). Среди хороших вариантов, имеющих близкое к оригиналу качество и примерно одинаковую стоимость, можно отметить:

  • Osvat 0504 (Италия);
  • Ae V91180 (Италия);
  • Kolbenschmidt 17092 (Германия);
  • AMP PLAD004-A-0-D (Польша);
  • Master-sport 08EX-SET/4/-MS (Россия).


Выпускные клапаны ваз 2114

В заключение стоит отметить, что замена клапанов своими руками — процедура, которая под силу любому опытному водителю. Самое главное, о чем не стоит забывать — это о необходимости точного соблюдения алгоритмов действий во время процессов разборки и сборки двигателя, которые были описаны в настоящей статье.

Pемонт двигателя ВАЗ в Нижневартовске — цены

Алексей: Стоимость шлифовки гбц, а так же замена прокладки гбц

  • Автосервис «ANVService»: Здравствуйте, шлифовка 1500, если 8-клапанная то 8000, 16-ти клапанная — 10000, с ремонтом ГБЦ с заменой сальников клапанов и притиркой клапанов 8-клапанная 10000, 16-клапанная -120000 Записаться можно по номеру 308-312 Максим
  • Автосервис «Масленка»: вЧЕРА ОТВЕЧАЛ 1000 ШЛИФОВКА, КАКАЯ ГОЛОВКА 16- КЛАПАННАЯ ИЛИ 8-МИ.
  • Алексей: 8- клапанная
  • Алексей: А проделанная работа во сколько обойдётся?
  • Автосервис «Масленка»: 4500 тысяч минимально замена прокладки, 1000 шлифовка, покажу где
  • Автосервис «Масленка»: 4500 замена прокладки ГБЦ, клапана надо притирать? 250 рублей один клапан, сальники клапанов надо менять? 100 рублей один сальник клапана регулируем? регулировка 1200, все запчасти Ваши, больше не пиши, приезжайте
  • Автосервис «Авто Технический Центр Кузов 186»: фреза 1200р, замена без притирки,газовой устан, 8кл — 4500р
  • Алексей: Полная стоимость замены прокладки гбц, а так-же шлифовка гбц?
  • Автосервис «Масленка»: шлифовка 1000 рублей, замена прокладки 4000+ прокладка ГБЦ+ прокладка клапанной, какой двигатель 16-ти клапанный?

Николай: Замена прокладки головки блока прогорела цена рем
Эмиль: День добрыи ,сколько будет стоить капитальным ремонт двигателя
Автосервис «Форвард-Авто»: Добрый день, для определения стоимости ремонта необходимо произвести дефектовку. Ориентировочная стоимость работ 15000-20000₽ в зависимости от сложности. Запись по телефону.
Автосервис «Авто Технический Центр Кузов 186»: Доброго дня, без токарных рабо, работт 18000(8кл), 22000(16кл), снятие устан 6000-8000, расходники Ваши
Роман: Стоимость кап ремонта ДВС
Автосервис «ANVService»: Нет, это ремонт только, запчасти только после дефектовки посчитаем, не видим же что у вас там случилось
Автосервис «Сибиряк»: ПРИЕЗЖАЙТЕ ПОСМОТРИМ ПОГОВОРИМ
Автосервис «Car-911»: День добрый. Специализация нашей компании ремонт ДВС и агрегатов. могли бы вы уточнить какой двс у вас установлен 8-ми или 16-ти клапанный? стоимость ремонта от 25000-40000р. в зависимости от неисправности. Пожалуйста позвоните 637-456 и мы Вас полностью проконсультируем!! С Уважением Автоклуб-КАР-911.
Автосервис «Масленка»: работа 20 000, запчасти после вскрытия, примерно 35000
Автосервис «Форвард-Авто»: Добрый день, для начало необходимо сделать дифектовку ДВС. Запись по Тел
Автосервис «Авто Технический Центр Кузов 186»: снятие установка 8000р кап рем гбц 6500 ремонт двс 18000 отдельно запчасти ,фрезеровка.
Эмиль: Отрегулировать клапана
Виталий: нужна регулировка клапанов. движок рено 8 клапанов
Саша: Какая будет стоимость работ?
Автосервис «Car-911»: День добрый. кап ремонт вашего ДВС стоит 25000 тыс.р
Автосервис «Масленка»: звоните , непонятно, что делать
Валерий: Сколько будит стоить замена прокладки головки
Автосервис «Масленка»: 5500 рублей+ присутствие хозяина
Валерий: плюс гидро компенсаторы и масло съёмные колпачки сколько все вместе ?
Автосервис «Масленка»: моторист будет завтра, звоните, так быстрее
Валерий: Хорош!

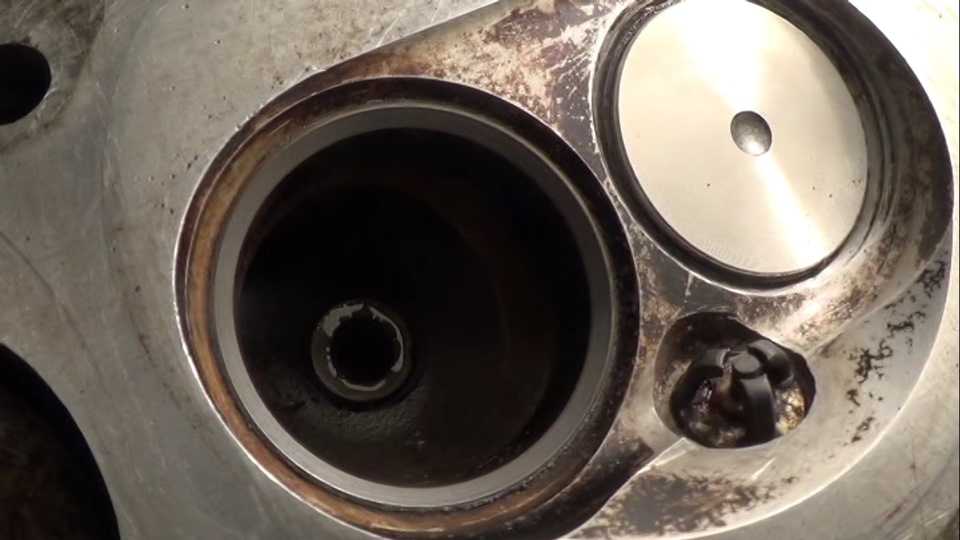

Замена направляющих клапана

Критическая выработка направляющих втулок наступает при пробеге 150-200 тысяч км. Ремонт ГБЦ по замене втулок можно сделать и своими руками. Для их замены вам предстоит рассухарить все клапаны. Затем с помощью оправки для выбивания втулок следует удалить их из корпуса головки.

Немного сложнее будет установить новые втулки на место. Для правильной и лёгкой установки следует использовать температурный дисбаланс — головку блока нагреть (это расширяет металл, а значит, и посадочное место втулки), а новые втулки охладить до отрицательной температуры. Корпус головки в нужном месте следует нагревать до 100 градусов.

Сделать это можно с помощью электроплитки, разместив на ней ГБЦ так, чтобы место проведения работ находилось в зоне максимального прогрева. Смазав машинным маслом новые втулки (охлаждённые в морозильной камере обычного холодильника), вбиваем их в посадочные гнёзда. При соблюдении рекомендаций по температурной подготовке, описанных выше, втулки войдут легко, как «по маслу».

После остывания металла втулки необходимо развернуть до диаметра, позволяющего клапану ходить без заеданий и перекосов. При этом работу надо выполнить так, чтобы шток клапана не болтался. Для выполнения этой процедуры необходим специальный инструмент — развёртка. Особенность заключается в том, что работать им необходимо только с одной стороны, проворачивая развёртку до конца. Большой ошибкой является расточка направляющей втулки с двух сторон — всё закончится тем, что вам заново предстоит менять втулку.

Запомните, что ремонт ГБЦ — это сложный процесс, малейшая неточность которого может закончиться потраченными нервами и средствами. Как правило, оплошность даёт о себе знать уже после сборки и запуска двигателя. Не всегда это происходит сразу, но обязательно в первую тысячу пробега.

Подготовительный этап

Начинается с отключения бортового электропитания машины, для чего с аккумуляторной батареи снимаются клеммы и необходимо слить в заранее подготовленную емкость старое моторное масло через сервисную пробку и охлаждающую жидкость из картера двигателя, делается это через отсоединения от блока цилиндров самого нижнего патрубка радиатора, единственная предосторожность — это проведение процедуры на остывшем моторе, иначе можно получить ожог рук!

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

  1. Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
  2. Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
  3. Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
  4. Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
  5. Охлаждающая жидкость двигателя
  6. Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
  7. Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
  8. Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

  • набор рожково-накидных ключей маркировкой от 8 до 21 мм;
  • набор торцевых внутренних шестигранных ключей;
  • набор накидных головок диаметром от 8 до 24 мм;
  • рассухариватель клапанов;
  • винтовой съемник направляющих клапанов;
  • динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
  • набор отверток;
  • электродрель;
  • специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
  • перчатки для защиты рук от возможных повреждений.

Это интересно: Как разобрать фару на пассате б5 своими руками? Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2021 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Объект техобслуживания Время или пробег (что наступает раньше)
Ремень ГРМ замена через 100000 км
Батарея АКБ 1 год/20000
Зазор в клапане 2 года/20000
Вентиляция картера 2 года/20000
Ремни, приводящие в действие навесное оборудование 2 года/20000
Топливопровод и крышка бака 2 года/40000
Масло моторное 1 год/10000
Фильтр масляный 1год/10000
Фильтр воздушный 1 – 2 года/40000
Фильтр топливный 4 года/40000
Фитинги и шланги обогрева/охлаждения 2 года/40000
Жидкость охлаждающая 2 года/40000
Датчик кислородный 100000
Свеча зажигания 1 – 2 года/20000
Коллектор выпускной 1 год

Советы по монтажу

Перед установкой валов поршень первого цилиндра должен находиться в «верхней мёртвой точке». Чтобы этого добиться, вращают коленвал, захватив его за винт крепления шкива генератора. Здесь нужен ключ «на 17».

На распредвалах есть шипы, а на шкивах сделаны выемки. Каждый шкив снабжён меткой, которая должна смотреть вверх. Схема, показанная на фото, соответствует верхнему положению поршня 1. Именно так устанавливают валы при монтаже.

Выставлять коленвал можно по метке, которая находится на узле КПП (фото 1). Так делают перед монтажом ремня.

Чтобы правильно выставить натяжение, пользуйтесь базовыми советами. А можно поступить проще: при демонтаже отмечают, под каким углом был закреплён натяжной ролик. Ключ-пластину (фото 2) выставляют под нужным углом и затягивают фиксирующую гайку (усилие 40 Н*м).

Как прикручивать ГБЦ

Резьбовую часть винтов смазывают моторным маслом. Затем, выдерживая усилие 20 Н*м, винты закручивают в нужном порядке (см. фото).

Второй проход – каждый винт поворачивают на угол 90 градусов. На третьем проходе винты доворачивают ещё на 90 градусов.

Химия

Корпус подшипников будет соединён с крышкой ГБЦ. Само соединение должно быть герметичным. На кромку корпуса по периметру наносят герметик: КЛТ-75М, Локтайт-574 и т.п. Прокладка ГБЦ при монтаже не смазывается в принципе – от графита или солидола будет только вред. Кто-то мажет графитовой смазкой стержни клапанов, что тоже не правильно. Нужно использовать моторное масло.

Новый клапан перед установкой очищают от заводской смазки. Это обязательно!

Как понять что клапан на подходе?

В инете вы небось тоже насмотрелись на такие вот полосочки…

Как будто царапины. Это и есть признак притертости. Главное чтобы они были по всем кругу. Теперь не маловажная часть — сам клапан! Смотрим его!

Темно-серые полоски на клапане это месте где он не притирается! Избавляемся от них! Но! Аккуратно, он уже на подходе. Перетрете- они появятся снова в другом месте. Необходимо сделать однотонную поверхность.

Проливаем клапан! Собираем клапан, БЕЗ МАСЛОСЪЕМНЫХ КОЛПАЧКОВ!

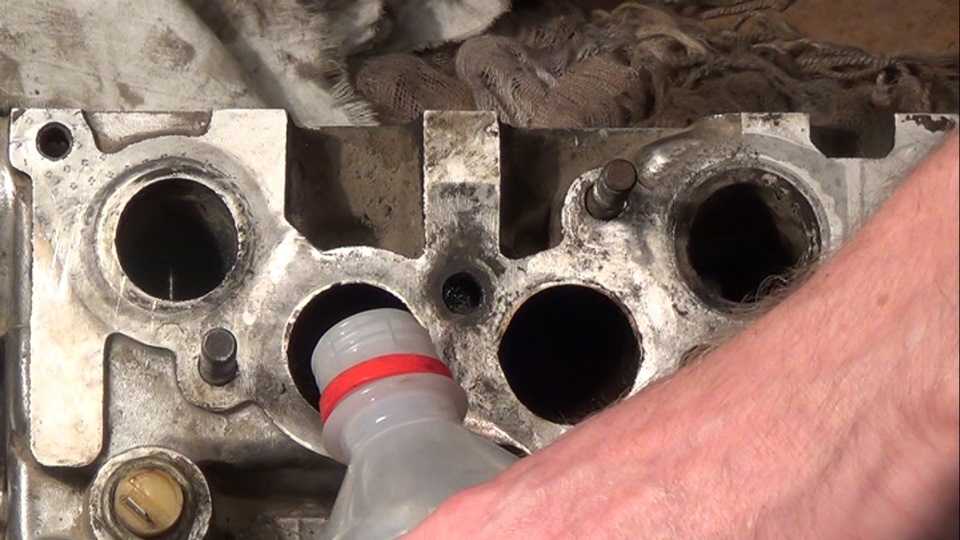

Чем его проливать? В Ленте купил обычный обезжириватель, типа ацетона, взял его помыть поршня а он пригодился в другом деле. Бутылочки 0.5л. вам хватит и даже останется. Заливаем со стороны коллектора.

И тут же смотрим на клапан. Если клапан не притерся он будет мокреть пока не появится лужица, либо сразу появится жидкость. Ждем пару минут, покурили, походили. Если все тип-топ, то клапан — притерт! Ждать сутки не надо!

Разсухариваем чтобы поставить маслосъемные колпачки! Обязательно их окунуть в маслице! СОбираем его и клапан готов.

Обезжириватель сливаем обратно в бутылочку.

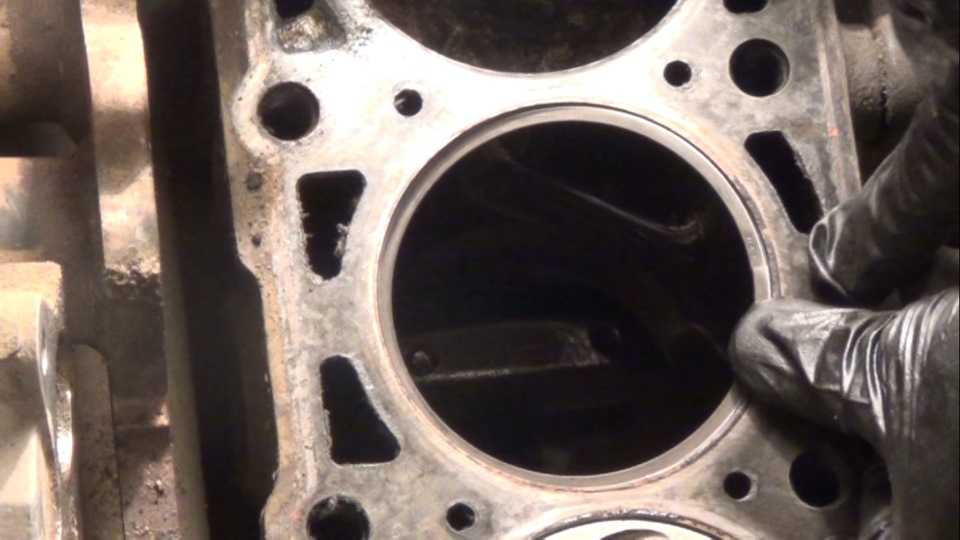

Замена поршневых колец. Сливаем масло с двигателя. Откручиваем поддон. Маслоприемник. Теперь мы можем свободно открутить шатуны и вытолкать поршни. В начале видео я писал про масло… Вот результат.

Чем чистить нагар? Есть куча средств для чистки духовых печей, грилей, с ними аккуратно т.к. их нельзя использовать на алюминии. На долго лучше не замачивать. Потерли, смыли водой. Я использовал ШУМАНИТ и растворитель. Канавки под кольца отчищаем начисто! ОТверстия для слива масла в поршне пробивал проволокой и потом обычным карбклинером продул.

Кольца.

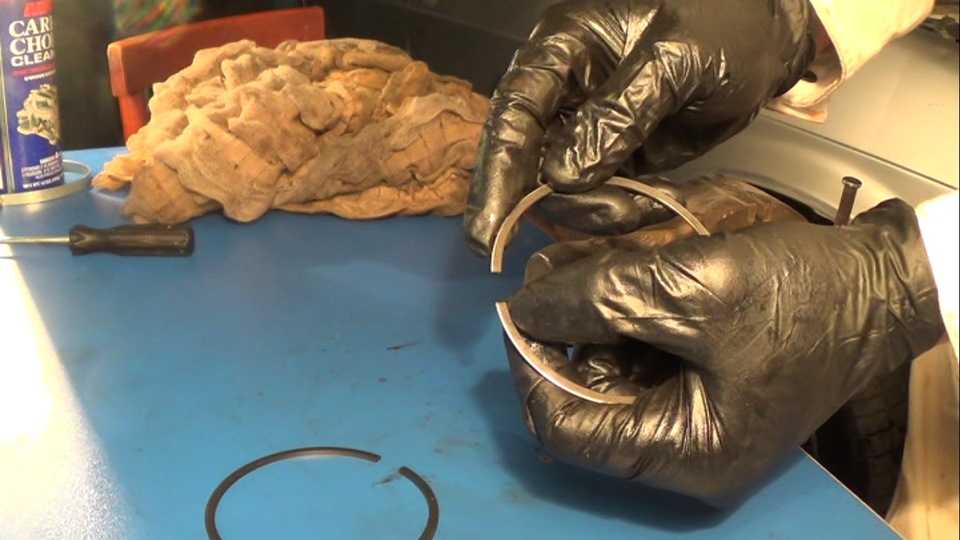

Размер колец на поршнях 82. Есть ремонтный размер 82,40 или 82,4 .т.к. цилиндры я не растачивал, т.к. там палюбому есть небольшая выработка и все такое прочее…Я решил взять кольца размером больше 82,4 Кольца можно подпилить! Пол миллиметра сточить проблем нет. Обычным напильником. Начните с первого колечка, компрессионного оно не ломается, просто гнется оно самое тонкое.

Между краями должна быть щель не уже 0,45 мм и не больше 1 мм. Я делал 0,50- 0,55. Пилим!

Края обтачиваем чтобы не было заусенцев. Ребя, будьте аккуратны с последним кольцом, на котором пружина, в тисках его сильно не сжимайте и сильно его не гните, очень хрупкое оно. Все кольца ставятся надписью «ВАЗ» вверх. Далее собираем поршень. Надеваем кольца.Первым идет то самое с пружиной, сначала пружину, потом кольцо.

часть 2…

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

  1. Первым делом нужно отсоединить минусовые АКБ.
  2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
  3. Затем нужно слить тосол.
  4. Снижаем давление топлива.
  5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
  6. Демонтируем крышку ГБЦ.
  7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
  8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
  9. Убираем крышку.
  10. Снимаем ремень газораспределительного механизма.
  11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
  12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
  13. Убираем шкив с распредвала.
  14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
  15. Выкручиваем оставшиеся болты и снимаем ее.
  16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
  17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
  18. Полностью снимаем головку.
  19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
  20. Снимаем полностью ГБЦ.
  21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
  22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
  23. В первую очередь ставим новую прокладку.
  24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
  25. Вставляем болты.
  26. Начинаем их затяжку с помощью динамометрического ключа.
  27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
  28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
  29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

AvtoZam.com

Установка маслосъемных колпачков:

  1. Устанавливаем опорную шайбу пружин (если она была снята).
  2. Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.
  3. Надеваем на стержень клапана специальную пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.

  4. Надеваем колпачок на стержень клапана. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать его об острые кромки проточек. Перед установкой с колпачка можно снять пружинку.

  5. Легкими ударами молотка по оправке, напрессовываем колпачок на втулку клапана. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.

  6. Снимаем пластмассовую оправку.
  7. Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
  8. Аналогично меняем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
  9. Устанавливаем детали в последовательности обратной снятию, после чего регулируем натяжение ремня привода ГРМ.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
