Замена ремня грм ваз 2113, 2114, 2115 ремонт

Причины обрыва ремня газораспределительного механизма

Ремень ГРМ – один из основных элементов авто, который нужно своевременно и качественно обслуживать. При этом причины обрыва ремня ГРМ могут быть следующие:

1. Несвоевременная замена узла. Как правило, производитель рекомендуют менять изделие уже через 60-70 тысяч километров (особенно это актуально для отечественных ВАЗ).

Но рекомендации могут отличаться – каждый производитель может указывать свои временные параметры, которые часто бывают больше или меньше упомянутого нами периода.

2. Неправильная эксплуатация. Ремень может оборваться не только из-за естественного старения, но из-за ошибок в эксплуатации всего узла.

К примеру, если натяжители, ролики или помпа заклинят во время движения, то возникший импульс может привести к разрыву ремня ГРМ.

Это на вид он крепкий и не рвется. Когда вращение коленчатого вала достигает 5-6 тысяч оборотов, любой резкий импульс может привести к непоправимым последствиям.

Особое внимание нужно уделять натяжению ремня. Часто причиной разрыва является его перетяжка

С другой стороны ослабление натяжения может привести к аналогичной по последствиям проблеме – соскакиванию ремня с пазов шкива.

Высока вероятность такой же ситуации и при наличии сильного люфта одного из шкивов

Вот почему так важно своевременно проверять натяжение ремня ГРМ и состояние всех элементов системы

3. Попадание масла на поверхность. При появлении первых же следов масла или охлаждающей жидкости на ремне ГРМ, изделие необходимо менять.

В противном случае возможна неэффективная работа всего газораспределительного механизма, проскальзывание ремня, его соскакивание со шкива и даже обрыв.

Многие автолюбители делают большую ошибку – они просто стирают имеющееся загрязнение тряпкой и продолжают эксплуатировать автомобиль.

Как показывает практика, после попадания технической жидкости на текстуру ремня вывести ее уже невозможно. Резина буквально впитывает масло и теряет свои качества. Спастись можно только заменой.

4. Низкое качество изделия. При покупке ремня ГРМ на рынке «по дешевке» будьте готовы к «сюрпризам» в процессе эксплуатации. Учтите, что экономия в таком вопросе неизбежно приведет к еще большим затратам в будущем.

Если уж и покупать детали для машины, то они должны быть оригинальными. В этом случае вы будете точно уверены в их качестве и заявленном сроке службы.

Мастерам на СТО хорошо известны ситуации, когда из-за нескольких сотен рублей экономии владельцы авто выбрасывали в ремонт десятки тысяч.

Это не удивительно, ведь ремень ГРМ низкого качества может не пройти и 20 тысяч километров. Поверьте, ездить и ожидать, что ремень в любой момент выдержит – удовольствие не из лучших.

5. Наружные повреждения. По причине естественного износа или низкого качества на ремне могут появиться различные дефекты, к примеру, углубления, трещинки, отслоение нитей на торцевой части изделия и так далее.

Подобные дефекты невозможно и нельзя устранять. Единственный выход в этом случае – это установка нового ремня.

Игнорировать проблему также не стоит, ведь на максимальной нагрузке даже небольшой дефект разовьется очень быстро и станет причиной разрыва ремня. Впоследствии можно долго себя винить за нерасторопность, но ведь прошлого уже не вернуть.

6. Суровый климат и активная езда. Учтите, что эксплуатация авто в условиях слишком низких или, наоборот, слишком высоких температур требует особого подхода к ремонту.

В частности, резкие и частые изменения температурного режима могут быстрее износить ремень ГРМ, а особенно, если он имеет низкое качество. Как следствие, замену лучше производится намного чаще, чем рекомендует сам производитель.

Подведем итоги. Причиной разрыва может стать:

Попадание масла на ремень ГРМ;
нарушение работы других узлов;
внешние повреждения;
естественный износ;
брак (дефект);
эксплуатация авто в сложных условиях (к примеру, сильные морозы).

Устанавливаем новый ремень и производим его натяжение

Порядок выполнения работ

1.Ремень надеваем, начиная с шестерни коленвала.

2.Проведя ремень через шестерню жидкостного насоса и натяжной ролик, надеваем его на шестерню вала ГРМ.

3.Для натяжения ремня, обычно, используется специальный ключ, которым вращается натяжной ролик. Если такого инструмента у вас нет, можно применить обычные саморезы, шурупы или болты. Вставляем их в отверстия в корпусе ролика (2 шт), и продев отвертку между ними, вращаем ролик против часовой стрелки, натягивая ремень. Периодически проверяем натяжение ремня.

4.Натяжение ремня, без использования специнструмента, именуемого тензометрическим тестером, можно проверить путем его проворачивания вокруг его вертикальной оси. Для этого, взявшись двумя пальцами (большим и указательным) за его поверхность в точке между звездой распределительного вала ГРМ и шестерней жидкостного насоса, проверните ремень вокруг его вертикальной оси. Если его плоскость провернется более, чем на 90 градусов, подтяните еще. Натяжение можно считать оптимальным, когда ремень проворачивается на 80-90 градусов. Но не переусердствуйте: сильное натяжение приведет к износу и самого ремня, и подшипника помпы.

5.Если натяжение ремня ГРМ в норме, затягиваем гайку крепления ролика натяжителя (ключ на 13). Вытягиваем шурупы (саморезы, болты) из корпуса ролика.

6.Накинув ключ на 19 на болт крепления шкива коленвала, проворачиваем вал на 2 оборота. Проверяем, не сбились ли метки. Если все в норме, продолжаем монтаж. Если метки сбились, придется снять ремень и все повторить заново.

7.На коленвале снова отворачиваем болт шкива привода генератора (ключ на 19). Устанавливаем ранее снятый шкив на коленчатый вал. Зафиксировав маховик отверткой, затягиваем болт.

8.Надеваем ремень генератора, производим его натяжение.

9.Проверяем результаты проделанной работы. Запускаем двигатель, слушаем его работу. Если двигатель работает нормально, значит, вы все сделали правильно.

10.Ставим на место защитную крышку привода ГРМ, закручиваем 3 болта ее крепления (ключ на 10).

11.Подгибаем защиту двигателя, и тем же ключом закручиваем 2 болта ее крепления к кузову.

12.Монтируем правое переднее колесо.

13.Опускаем машину, не забываем надежно затянуть болты его крепления.

Вот, в принципе, и весь алгоритм замены ремня ГРМ. Как видите, он не настолько сложен, как может показаться на первый взгляд. Конечно, предусмотреть все нюансы, которые могут возникнуть в процессе замены, невозможно, однако предоставленной информации должно вполне хватить, чтобы справиться с этой задачей. Тем более, в случае ошибки двигатель никоим образом не пострадает.

Если у вас остались вопросы, или вам необходима более детальная информация, посмотрите видео о том, как происходит процесс замены ремня привода ГРМ на автомобиле ВАЗ 2115

Обрыв ремня ГРМ в пути может причинить массу неудобств. На ВАЗ-2115 эта поломка способна привести к загибу клапанов, что грозит более дорогостоящим ремонтом. Также неприятная ситуация может возникнуть, если поломка произойдет в дороге. Ниже мы разберемся в причинах этой неисправности и приведем инструкцию по ее устранению.

Для чего нужен ремень ГРМ

Он предназначен для объединения коленвала с распределительным валом, а также синхронизации работы этих двух элементов. С помощью данного ремня обеспечивается постоянное вращение кулачкового вала, за счет чего он может нормально выполнять свою задачу. Помимо этого, посредством него активизируется работа еще целого ряда других двигательных комплектующих.

Сам по себе он выглядит как обыкновенное резиновое изделие с зубцами внутри, которые предназначены для того, чтобы добиться синхронности в работе разных деталей, а также избежать риска проскальзывания, что могло бы значительно ухудшить работу двигателя ВАЗ-2114.

Сам по себе ГРМ находится сразу под капотом, и найти его достаточно просто

Достаточно обратить внимание на распределительный вал и коленвал, и можно будет увидеть между ними эту резиновую деталь. Чтобы точно не ошибиться, обратите внимание на наличие зубчиков на внутренней стороне

При этом стоит отметить, что сам по себе этот элемент проходит через ряд других комплектующих, из-за чего в процессе работы двигателя постоянно подвергается тепловым нагрузкам и износу.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена

Замену можно провести своими руками использую нашу инструкцию и вооружившись специальным инструментом для проведения работ.

Необходимый инструмент:

Трещотка с двумя удлинителями
Головка на «17» и «15»
Шестигранник на «6» или Torx T30 (звездочка)
Ключ для натяжения ремня ГРМ и ремня генератора
Рожковые ключи на «13»
Ремень ГРМ и ролики

Процесс проведения работы

Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.

Откручиваем болт шкива генератора против часовой стрелки.

Снимаем шкив генератора и шайбу.

Установка нового ремня

Устанавливаем новый натяжной ролик, но не затягиваем его.

Выставляем метки ГРМ и накидываем ремень на шкивы.

Далее, когда ремень будет надет выставленные метки необходимо натянуть ремень.

Натяжка ремня ГРМ происходит в автоматическом режиме самим роликом, но изначально ролику нужно придать натяжение пружины, для этого нужно совместить метки на ролики, так как показано на картинке.

Как заменить ремень ГРМ на ВАЗ 2115

Вам понадобится

— новый ремень ГРМ;
— набор автомобильных ключей.

Инструкция

Уберите ремень привода генератора, ослабив крепление в верхней его части. Будьте осторожны — не повредите обмотки.

Выньте заглушку над маховиком и зафиксируйте его. Лучше всего это сделать при помощи рожкового ключа на 13. Также открутите болт шкива привода генератора на коленвале. Для этого можно воспользоваться баллонным ключом. Снимите ремень из-под шкива — больше ничего разбирать не придется.

Начните поворачивать ролик против часовой стрелки и постепенно натягивайте ремень. Правый его участок закручивайте пальцами на 90 градусов. Закрепите ролик.

Проверните коленвал на 2 оборота вперед; метки на шивах и распредвалах должны вернуться в первоначальное положение. Если этого не произошло, повторите установку ремня.

Ремень ГРМ предназначен для привода распределительного вала от коленчатого, а также шкивов генератора и водяного насоса. Изношенный ремень может оборваться, что приведет к серьезным внутренним повреждениям головки цилиндров из-за столкновения клапанов с днищами поршней. Поэтому следует регулярно проверять состояние ремня и менять его на новый при обнаружении признаков износа или повреждений, а также по истечении его ресурса.

Вам понадобится

— новый ремень;
— набор накидных ключей и торцевых головок;
— отвертка;
— уайт-спирт.

Инструкция

Отсоедините отрицательный провод аккумулятора от его клеммы. Доберитесь до кожуха ремня ГРМ, сняв все мешающие детали: воздушный фильтр, насос усилителя руля, шкив ремня генератора. Снимите пластиковый кожух ремня, открутив для этого болты его крепления.

Установите коленчатый вал в положение ВМТ (верхней мертвой точки). Для этого медленно вращайте коленвал с помощью подходящего накидного ключа, накинутого на болт крепления шкива, против часовой стрелки до тех пор, пока метки на шкиве коленвала не совместятся с указательными метками на задней крышке распредвала. Зафиксируйте коленвал, сняв заглушку в картере сцепления и вставив монтажную лопатку или большую отвертку в зубья венца маховика.

Отметьте направление движения на старом ремне, ослабьте его и снимите. При этом следите, чтобы при ослабленном или снятом ремне коленвал случайно не повернулся. Для того чтобы ослабить натяжение ремня, отсоедините шкив коленвала с шайбой, ослабьте гайки крепления натяжного ролика и поверните этот ролик так, чтобы он не касался ремня. После этого ремень можно легко снять со шкивов распредвалов, натяжного ролика и шкива помпы (водяного насоса).

Перед тем как надеть новый ремень, очистите шкивы и натяжной ролик от загрязнений и старой смазки и обезжирьте их уайт-спиртом. Наденьте новый ремень на шкив коленвала и распредвала так чтобы он не провисал. Еще раз убедитесь в совпадении меток на задней крышке распредвала и шкиве коленвала. После этого наденьте ремень на натяжной ролик и шкив помпы охлаждения. Установите шкив коленвала на место и затяните крепежный болт моментом в 100-110 Нм.

Натяжной ролик поверните в рабочее положение и затяните его гайку, выполнив нужное натяжение ремня ГРМ с помощью специального ключа или съемника стопорных колец. При этом вырез на внешнем диске ролика должен совместиться с прямоугольным выступом на внутреннем диске этого ролика. После натяжения ремня до нужного уровня проверните коленвал на два оборота и проверьте совпадение всех меток. Если они не совпадают, откорректируйте их.

Видео по теме

Полезный совет

Для снятия ремня ГРМ на автомобиле ВАЗ-1111 Ока согласно инструкции требуется снятие двигателя.

какой выбрать ремень грм ваз в 2017

Видео по теме

Полезный совет

Периодически проверяйте состояние ремня или возите с собой запасной.

как заменить грм самому
Замена ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Замена ремня грм , роликов и помпы на ваз 2108

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.

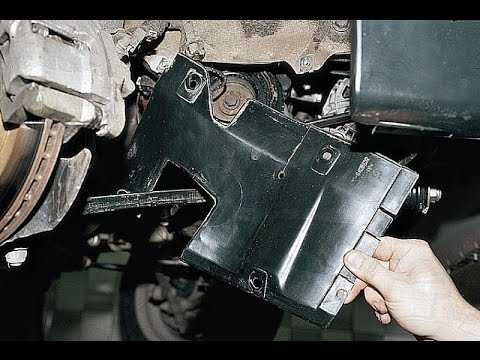

Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

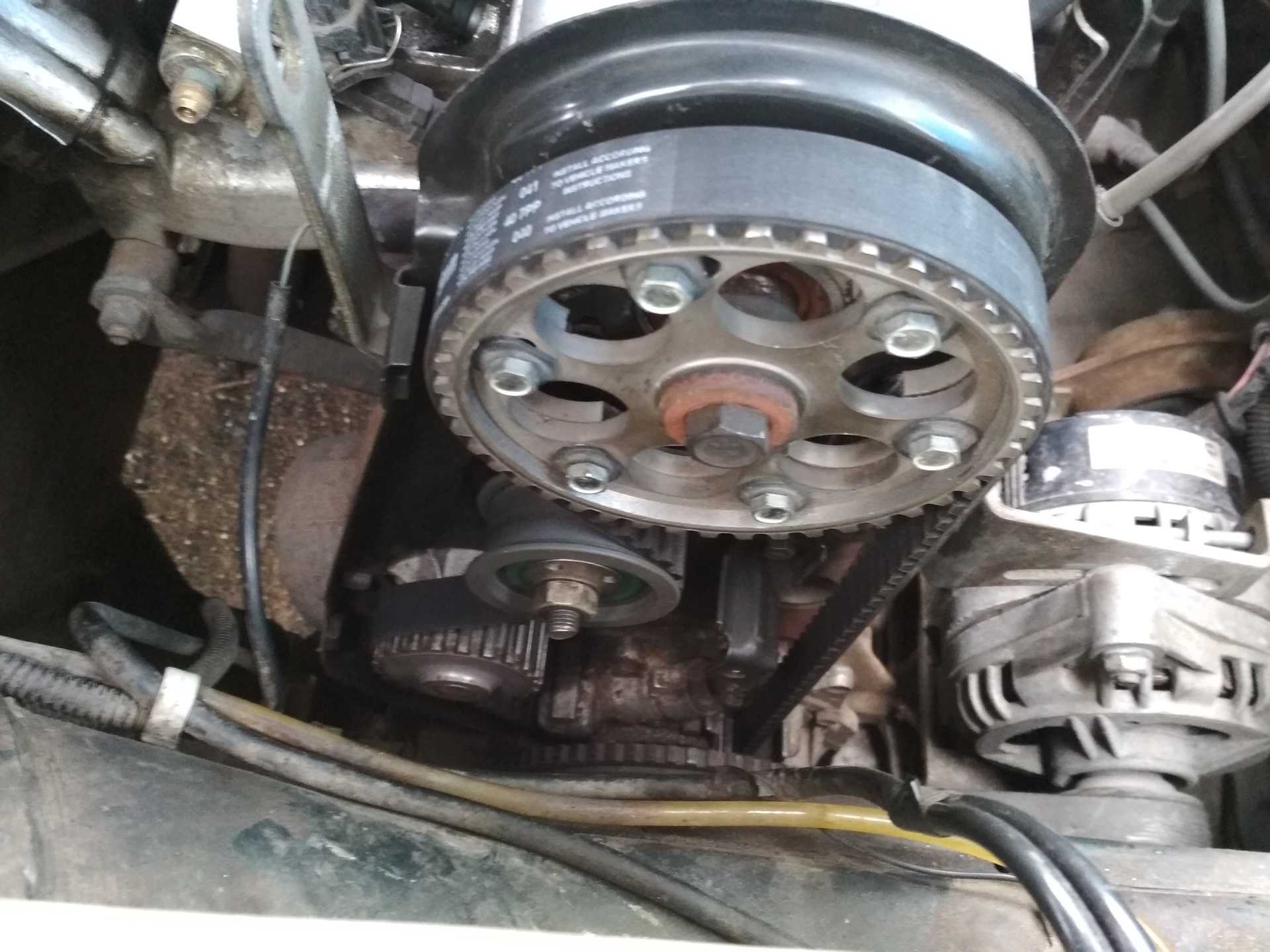

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Установка нового ремня

Установка ремня ГРМ ВАЗ 2113, 2114, 2115 8 клапанов производится в порядке, обратном снятию изношенной детали. Перед началом работы ещё раз внимательно проверяют положение установочных меток в приводе механизма ГРМ. Если эту проверку не выполнить, можно повредить детали клапанного механизма в головке блока цилиндров. Известны случаи, когда кроме клапанов повреждались поршня, в некоторых случаях шатуны. Первым устанавливают регулировочную шайбу, затем ролик натяжного устройства, наворачивают гайку на болт его крепления, но не затягивают её. Когда меняется помпа системы охлаждения мотора, устанавливают новую запасную часть. Далее порядок работ будет таким:

Устанавливать начинают со шкивка коленвала силового агрегата.

Далее охватывают шкив помпы, обводят ролик в натяжном устройстве, охватывают ремень на шкиве распредвала.

Теперь нужно обеспечить правильность натяжки ремня привода ГРМ. Для этого в два отверстия в натяжном ролике вставляют стержни подходящего диаметра, с помощью которых осуществляют поворот ролика в левую сторону.
Далее ставится на установочное место шкив на коленвале

Потом в обязательном порядке нужно прокрутить коленвал мотора на несколько оборотов, при этом обращают внимание на совпадение контрольных меток. Если с этим всё в порядке, устанавливают привод генератора.
Теперь можно установить на место защитную крышку механизма ГРМ, колесо, убрать подставку из-под машины, произвести пробный пуск силового агрегата.

На этом ремонтные работы, выполненные своими руками можно считать законченным. Замену ремня в приводе можно произвести, обратившись в специализированный центр, но цена выполнения такой работы будет стартовать от 1000 рублей. Сэкономить на ремонте можно, выполнив замену ремня самостоятельно, следуя приведенной инструкции и советам специалистов.

Также смотрите видео замены ремня ГРМ на ВАЗ 2113, 2114, 2115:

Замена ремня ГРМ ВАЗ 2114

Замена ремня ГРМ ВАЗ 2114 сопряжена с некоторыми нюансами, которые будет рассмотрены в данной статье. Как правило, деталь необходимо менять в случае чрезмерного износа. Если автомобиль оснащён инжекторным двигателем, то проблема отразиться на приборной панели в качестве вывода «ошибка датчика фаз». Однако, не рекомендуется ждать, пока случится обрыв ремня.

Опытные автомобилисты рекомендуют производить замену практически каждые 40 000 километров пробега. Указанные условия позволят свести возможную неисправность к профилактике. Необходимо заметить, что в некоторых случаях, обрыв ремня ГРМ может привести к капитальному ремонту двигателя.

Основные рекомендации по замене ремня ГРМ:

• В ходе замены детали, рекомендуется одновременно обновить натяжной ролик.• Прежде чем устанавливать ремень, также желательно проверить наличие смазки в натяжном ролике, возможность вращения в помпе или люфт. • При отсутствии смазки следует аккуратно смазать ролик с обеих сторон. Если имеется люфт или свободное вращение в указанной помпе, рекомендуется замена.• Если после замены ремня ГРМ, во время функционирования двигателя слышится свист, то необходимо ослабить натяжение детали.

Замена ремня ГРМ – пошаговая инструкция:

1. Необходимо установить автомобиль на стояночный тормоз.2. Рекомендуется включить четвёртую или пятую передачу.3. Следует аккуратно снять переднюю покрышку зубчатого ремня.4. Необходимо ослабить натяжение ремня привода генератора. Теперь указанную деталь можно снять. 5. Далее, шкив привода генератора, сидящий на коленвале, также необходимо аккуратно снять. Однако, болт, который крепит шкив, следует поставить на место.6. Теперь рычаг коробки передач следует установить на нейтральную позицию.7. Коленчатый вал необходимо крутить по часовой стрелке, наблюдая за люком кожуха сцепления. Здесь можно увидеть маховик и метку. Указанная метка должна дойти до среднего деления шкалы. 8. Необходимо удостовериться в том, что метка на шкиве распредвала сидит напротив установочной метки, которая расположена на задней крышке.9. Нужно слегка открутить гайку, которая крепит натяжной ролик.10. Используя натяжной ролик, необходимо ослабить ремень ГРМ, для того чтобы облегчить съём детали. 11. Теперь можно снять ремень ГРМ.12. Следует установить новый ремень на шкив распределительного вала, натянув обе ветви.13. Левую часть ремня нужно завести за натяжной ролик и аккуратно надеть на шкив помпы, а затем на шкив коленчатого вала.14. Ремень необходимо натянуть, используя натяжной ролик, который следует поворачивать против часовой стрелки

Здесь нужно обратить внимание на то, чтобы на ремне не образовалось каких-либо сильных перегибов.15. Нужно повернуть коленчатый вал на два оборота. Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8

Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8

В тех случаях, когда метки не совпадают, рекомендуется начать работу заново. 16. Теперь нужно открутить болт из коленвала и установить шкив генератора обратно, который следует закрепить болтом. 17. Используя натяжной ролик, необходимо медленно натянуть ремень ГРМ, и надеть ремень привода генератора. Натяжение последней детали также следует отрегулировать

Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8. В тех случаях, когда метки не совпадают, рекомендуется начать работу заново. 16. Теперь нужно открутить болт из коленвала и установить шкив генератора обратно, который следует закрепить болтом. 17. Используя натяжной ролик, необходимо медленно натянуть ремень ГРМ, и надеть ремень привода генератора. Натяжение последней детали также следует отрегулировать.

Закончив всю указанную работу, можно приступить к тестированию ремня ГРМ. Во время тестирования можно определить необходимость в дополнительном натяжении или ослаблении детали. В целом, практически каждый может справиться с поставленной задачей, однако, не следует забывать, что данная работа требует терпения и определенных навыков.

Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

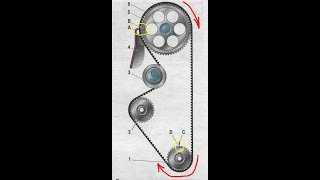

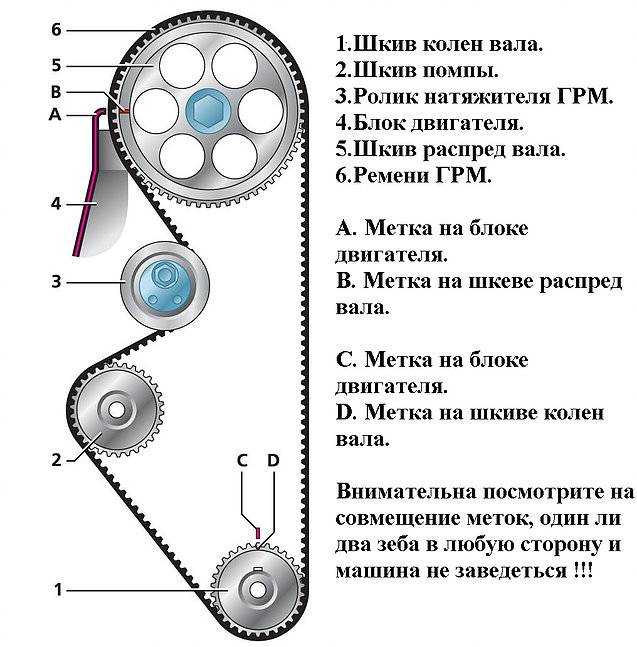

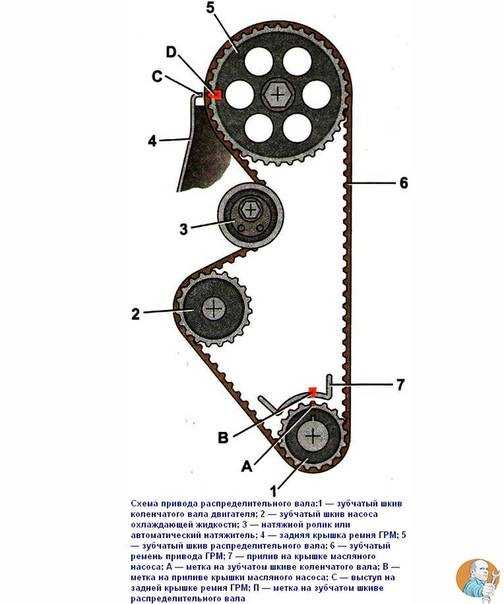

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

Ключ на 10.
Тонкая плоская отвертка.
Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
Другие последствия.

Выводы

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

голоса

Рейтинг статьи

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
Предыдущая проблема провоцирует повреждение головки цилиндра.
Также могут прийти в негодность направляющие втулки.
В других элементах мотора способны появиться трещины.

Происходит перегрев мотора.
Способен перегореть поршневой механизм двигателя.
Может появиться масляный остаток на свечах зажигания.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

Автомобиль хуже разгоняется.
Частый перегрев мотора.
Тяга стала значительно хуже.
