Замена, ремонт и регулировка рулевой колонки ваз 2106, как снять крестовины, инструкции с фото и вид

Пошаговая инструкция по замене рулевой колонки на автомобиле ВАЗ 2106AutoRemka

Рулевое управление всегда являлось одним из важных составляющих любого автомобиля. Неспроста водителю запрещено самостоятельно вносить изменения в ее конструкцию, ведь это может сказаться на безопасности.

Вазовская классика представлена заднеприводными машинами, в составе которых есть редуктор червячного вида. Но рулевая колонка шестой модели несколько отличается от седьмой. Дело в том, что в последней она несколько длиннее. В ВАЗ 2107 есть травмобезопасный вал. Его строение таково, что при сильном лобовом ударе он просто сложится и не нанесет серьезных повреждений водителю машины. В «шестерке» же вал устроен по-другому, он цельный и без шарниров. Также многие водители отмечают, в данном вале бывают проблемы с редуктором и для их решения приходится заниматься регулировкой колонки. Случаются и более серьезные поломки, которые иногда даже требуют покупки нового руля.

Прежде чем начать демонтаж и установку новой колонки, важно понимать, для чего она вообще нужна и как функционирует. Основная ее задача заключается в передаче силы вращения руля к колесам спереди

В большинстве моделей ВАЗ механика имеет общее строение. Поэтому можно без проблем взять редуктор от модели 2101 и поставить ее на 2106. На крышке редуктора есть специальный болт. Именно с помощью него и регулируется рулевая колонка при возникновении люфта.

Вал находится между редуктором и рулем. Состоит он из цельного металлического куска и вмонтирован в систему шлицами. В некоторых случаях владельцы ВАЗа предпочитают слегка модернизировать систему, поставив вал с парой карданов. Они способствуют повышению безопасности, делая руль не таким тугим. Если же надлежит только отрегулировать колонку, то кроме поворачивания болта ничего больше делать не нужно.

Рулевых тяг на шестой модели три: две по бокам и одна посередине. Причем чаще всего ломаются именно боковые тяги. Ремонту они не поддаются, и в этом случае следует заняться заменой наконечников.

Когда произведена замена рулевой колонки ваз 2106, то следует сразу же произвести сход-развал. При этом надо понимать, что поставить колеса под нужным углом в условиях обычного гаража весьма непросто и придется ехать в автосервис на специальный стенд.

Важной частью рулевой колонки является редуктор и две шестерни. Узнать первые признаки поломки этих деталей можно легко

Во время езды можно слышать громкие скрипы в колонке. Это связано как с износом важных элементов, так и с выходом из строя подрулевых выключателей. Также признаком проблем с колонкой является большой люфт. Это может случиться из-за ухудшения соединения на шлицах, а также по причине износа кронштейна.

Для начала смотрим, в каком состоянии затяжка резьбовых соединений. Очень часто в ВАЗовских моделях после длительной эксплуатации изнашиваются шлицы на валу. В крайне запущенных случаях они вообще стираются. Самое печальное, если выходят из строя шлицы на редукторе, так как они весьма дороги и одной регулировкой тут не обойтись. А вот с небольшим осевым люфтом вполне можно справиться, отрегулировав рулевую колонку. Причем сделать это можно всего за пару минут. Нужно приготовить ключ на 19. Им мы ослабляем крепление на верхней крышке устройства. После чего зовем напарника и просим покрутить руль в салоне несколько раз вправо и влево на 35°. Это позволит при помощи отвертки добраться до регулировочного винта и прокрутить его. Это даст возможность несколько снизить осевой люфт.

Немного больше придется повозиться с заменой редуктора. До начала всех манипуляций с ним потребуется также отключить аккумулятор. После этого ослабляем крепление на соединении шлица вала и самого редуктора. Поддомкрачиваем левую сторону машины и удаляем колеса. Используя съемник стягиваем две тяги. Берем ключ на 17 и избавляемся от всех гаек, которыми редуктор крепится к кузову. Производим замену и начинаем сборку в обратном порядке. Следим, чтобы были как следует затянуты резьбовые соединения. После завершения ремонта лучше всего сделать регулировку развала-схождения.

Отметим, что убирать рычаг с редуктора не стоит. Это сложно даже для опытного мастера, придется потратить много времени и усилий. К тому же все колонки идут в комплекте с данным рычагом.

↑ Разборка редуктора заднего моста

Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Ключом «на 14» отворачиваем болты крепления крышек подшипников.

Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Съемником спрессовываем внутренние кольца конических подшипников.

Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Бородком выбиваем ось сателлитов.

Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем ее на новую.

Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Рулевой редуктор (колонка) на ВАЗ Классика

• Производитель: АвтоВАЗ
• 0 отзывов

• Описание
• Характеристики
• Видео
• Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке рулевого редуктора, колонки ВАЗ, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Рулевое управление необходимо для того, чтобы преобразовать вращение руля вокруг своей оси в поворот колес. Причем поворот колес должен выполняться синхронно для обеспечения плавности хода. На ВАЗ 2106 в качестве преобразователя вращения руля установлен редуктор червячного типа. В его конструкции имеется один важный элемент — червячная шестерня. Именно за счет нее и происходит преобразование вращения в поперечное перемещение, необходимое для изменения положения рулевых тяг .

1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 – наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки;8 – регулировочный винт;9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12 – верхняя крышка картера; 13 – уплотнительная прокладка; 14 – втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки

Редуктор, иначе называемый рулевой колонкой, располагается в подкапотном пространстве, сразу же под вакуумный усилителем тормозов. Как такового обслуживания рулевой редуктор ВАЗ 2106 не требует, достаточно лишь следить за тем, чтобы из него не вытекало масло.

Люфт в редукторе вызывает некоторые неудобства, так как руль ВАЗ имеет достаточно большой свободный ход и маневрировать становится проблематично.

Чтобы уменьшить люфт руля, нужно выполнить несколько простых манипуляций. Первым делом необходимо позвать помощника, который будет вращать руль во время проведения регулировки. Приготовьте инструмент — ключ на 19 и широкую плоскую отвертку.

Рулевая колонка поддается только одной регулировке, при выходе из строя наиболее оптимальный вариант — полная его замена.

Ослабьте регулировочную пластину 9

нарегулировочном винте 8 , можно даже полностью его выкрутить. Помощник вращает руль в разные стороны на четверть оборота от первоначального положения. Одновременно с этим вы, используя отвертку, вкручиваете винт до тех пор, пока не исчезнет люфт. Такая регулировка уменьшится свободный ход, руль станет вращаться немного туже. В конце надежно затягиваете винт. Немного сложнее будет замена редуктора, но рулевое управление станет надежнее.

В магазинах можно приобрести ремкомплект для восстановления колонки. Стоит заметить, что такой ремонт крайне нежелателен, ведь корпус редуктора имеет свою выработку, которая может оказаться помехой при установке новых шестерен. Из-за этого вращение рулем ВАЗ 2106 окажется либо тугим, либо будет осуществляться с заеданиями.

При люфте руля колонка может быть исправна, но могут быть отпущены крепежные соединения к кузову автомобиля. Их необходимо проверить в первую очередь, т. к. на лонжероне могут быть трещины и из – за этого колонка может болтаться.

Редуктор подлежит ремонту, если резьбовая часть на его валах повредилась, а в связи с повреждением или сильным износом резьбовой части обоих валов которые находятся в редукторе, подшипников, могут происходит следующие проблемы с рулевым управлением, а именно руль может вращаться и иметь при этом люфт, кроме того рулевое колесо может вращаться, а вот уже сами колёса нет, а так же руль может просто заблокироваться в одном месте и не двигаясь никуда так и будет стоять, так же из рулевого редуктора может ещё течь масло, но это уже будет происходить по другой причине, корпус редуктора повреждён и имеет сквозные трещины (после коррозии такое может быть). Если с сальниками, что то случилось, то масло тоже будет вытекать постоянно из редуктора и в связи с этим руль будет крутиться тяжелей (масло всё вытечет) и на корпусе или внизу на автомобили Вы заметили постоянные следы вытекаемого масла из редуктора.

При обнаружении протечки желательно провести ремонт или замену узла. Если выполнить это невозможно, старайтесь поддерживать уровень масла в норме.

Другие артикулы товара и его аналогов в каталогах: 21010340001000.

ВАЗ 2101- 2103, ВАЗ 2106.

Любая поломка – это не конец света, а вполне решаемая проблема !

Причины выхода из строя рулевого редуктора ВАЗ 2106 у автомобиля семейства ВАЗ .

Как самостоятельно заменить рулевого редуктора ВАЗ 2106 на автомобиле семейства ВАЗ .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена ремня ГРМ ВАЗ 2105 своими руками

2. Снимите аккумулятор, затем торцовым на «17» ослабьте крепление генератора и приподнимите его вверх, это позволит ослабить натяжение ремня генератора и снять его безо всяких проблем.

5. Совместите метку на распредвале с меткой на шкиве ремня ГРМ.

6. При совмещении метки на распредвале, совпасть должна метка на коленвале, она должна стать на самой длинной метке.

7. Если вы все сделали правильно, то бегунок трамблера будет стоять в положении 1-го или 4-го цилиндра. В случае ошибки это позволит вам очень быстро привести зажигание в норму, к примеру если вы повернете третий шкив, привода масляного насоса и трамблера. На нем нет меток, поэтому будьте аккуратны и внимательны во время снятия ремня ГРМ.

9. Головкой на «13» необходимо ослабить крепление ролика, а ключом на «30» повернуть ролик против часовой стрелки, это позволит ослабить натяжение ремня ГРМ.

10. Когда натяжение ослаблено, сдвиньте ремень ГРМ в сторону и попытайтесь вытянуть его из-под капота.

13. Ключом на «13» зажмите ролик полностью.

Перед тем как заменить ремень ГРМ ВАЗ рекомендую посмотреть следующее видео:

Всем привет! ваз 2104 1998г двигатель от 2103 1.5 . Началось все с того что решил поменять цепь грм. Цепь заменил, натянул и решил отрегулировать трамблер. Выставил все метки (на шкиве коленвала, на распредвале и бегунок тромблера поставил на 4й цилиндр. Поставил крышку распредвала, карбюратор, воздушку. Машина завелась, но чувтвовались провалы в работе движка. Решил корпусом тромблера отрегулировать — заглохла. Завести не мог. Начал заново выставлять зажигание. Выкрутил свечу с первого цилиндра, заткнул тряпкой и начал понемногу крутить стартером, пока тряпка не вылетела. После этого совместил метку на шкиве коленвала с верхней короткой меткой на крышке, а бегунок трамблера на первый цилиндр. Далее выкрутил свечу воткнул в вв и начал прокручивать корпус до тех пор пока не появилась искра на свечке. все поставил на место трамблер затянул. Машина легко завелась (на подсосе) но поработав некоторое время (секунд 20) заглохла при этом слегка подтраивала. Подождал, через некоторое время начал заводить опять завелась но работала только если я подгазовывал при этом троила уже куда сильнее а из глушителя и сапуна вентиляции картера начал валить белый густой дым с сильным запахом бензина. В чем может быть проблема?

Источники

• http://mylada.net/remont/zamena-remnya-grm-vaz-2114.html
• http://vaz-remont.ru/zamena-remnya-grm-na-vaz-2105-svoimi-rukami/
• http://remladavaz.ru/vaz-2104-posle-zameny-cepi-grm-sbilos-zazhiganie

Поэтапная замена рулевой колонки

Решившись самостоятельно заменить рулевую колонку на ВАЗ-2106, нужно запастись свободным временем и терпением, а выполнять это мероприятие специалисты рекомендуют поэтапно:

1. Рулевой вал, который зажимается в колонке, следует аккуратно изъять.
2. При помощи ключа размером на 30 и длинного воротка нужно попробовать сорвать соединительную гайку, которая крепит рулевую колонку. С первого раза не всегда удается сорвать крепеж, но так как этот этап обязательный, к нему приходится возвращаться несколько раз.
3. Отвинчиваются три крепежа, которые соединяют колонку с кузовом машины. Удобнее всего использовать для этого процесса так называемую трещотку, так как к болтам не так уж и просто подобраться обычным ключом.
4. После откручивания всех крепежей нужно освободить колонку от шлицев рулевой тяги, которые продолжают удерживать узел. Для этого следует поддеть конструкцию монтировкой и резкими рывками попробовать ее сбить.
5. Произведя демонтаж узла, нужно обязательно проверить состояние пыльника и сальника, если при визуальном осмотре будут обнаружены даже незначительные повреждения, эти комплектующие обязательно нужно заменить. Установив новый пыльник, продлится срок эксплуатации подшипника и вала, а новый сальник не позволит вытекать автомобильной смазке из рулевой колонки.

Если установка всех комплектующих будет произведена правильно, автовладелец заменит вышедшие из строя элементы качественными и надежными, рулевая колонка прослужит длительный срок эксплуатации.

Чтобы упростить процесс сборки, специалисты рекомендует складывать все снятые элементы с авто в строгой последовательности, чтобы, собирая конструкцию, ничего не перепутать и не повторять весь процесс заново.

Как несложно заметить, процесс замены рулевой колонки ВАЗ-2106 не так уж и сложен, поэтому его способен выполнить каждый автовладелец, если наберется сил и терпения и, конечно, будет выполнять всю работу поэтапно. Но если при замене автомобильного элемента все же возникнут сложности, впору воспользоваться подсказкой, которую в удобное для себя время можно найти в видеоинструкции на интернет-ресурсе. Обучающий видеоурок проводят квалифицированные специалисты, которые понимают тонкости ремонта авто и преподносят своим посетителям исключительно действенные и самые необходимые советы по интересующей их теме.

Добро пожаловать! Рулевой редуктор – это неотъемлемая часть любого автомобиля, потому что только благодаря этой вещи усилия от прокручивание руля передаётся на колёса. Но как и любой другой агрегат, рулевой редуктор со временем изнашивается в связи с чем появляется необходимость в его замене. А с подробной инструкцией по замене рулевого редуктора, вы можете ознакомится ниже.

Примечание! Чтобы заменить редуктор, обязательно нужно взять комплект инструментов для его снятия и установки, в комплект инструментов должны входить: Основной набор гаечных ключей, а так же пассатижи и придётся купить специальный съемник для выпрессовки пальцев шаровых опор иначе без него снятие рулевого редуктора будет затруднено!

Где находится рулевой редуктор? Он располагается в подкапотном пространстве автомобиля, поэтому после открывания капота его сразу же можно будет увидеть, но чтобы приблизительно ориентироваться то чуть выше редуктора стоит главный тормозной цилиндр, а сам редуктор на фото указан стрелкой.

Когда нужно менять рулевой редуктор? При его поломке сразу же теряется контроль над автомобилем, проще говоря управление попросту отказывает. Но как же понять приближающуюся поломку редуктора? На этот вопрос мы и ответим!

К первым признакам износа редуктора относятся:

• Появление различного рода звуков или так называемых скрипов в рулевом редукторе, которые особенно слышны при повороте руля.
• А так же к более серьёзным дефектам редуктора, относится появление большого люфта при повороте рулевого колеса в нужную сторону.

Примечание! Но люфт так же может быть вызван ослабшим креплением регулировочного винта, который лечится просто напросто подтягиваем этого винта до нужного момента. (О том как подтянуть регулировочный винт, см. в статье: «Регулировка люфта рулевого колеса») Если регулировка винта не даст результатов, то скорее всего вам придётся заменить рулевой редуктор целиком!

Рулевое управление — как ремонтировать рулевую колонку на ВАЗ 2106, 2107 своими руками

Здравствуйте, уважаемые автолюбители! Без всяких сомнений, одним из наиболее важных для безопасного управления автомобилем атрибутов, является рулевое управление. Попытки поиска иного способа задать машине необходимое направление движения не прекращаются.

Но в ближайшие десятилетия автопроизводители изменять своей традиции – ставить в машины руль, не собираются. Рулевое управление очень надёжно, долговечно, информативно. Система рулевого управления имеет не так уж и много деталей, и разобраться в ней совсем несложно.

Такой части рулевого управления, как рулевая колонка, как правило, внимания почти не уделяют, ошибочно считая, что отрезок металлического прута создать проблем не сможет.

Несмотря на свою конструкционную простоту, рулевая колонка тоже изнашивается и может подарить водителю немало «сюрпризов». Истошный скрип при поворачивании рулевого колеса – это самая безобидная неприятность, которую может принести рулевая колонка.

Куда более устрашающе представляется вращение рулевого колеса, когда автомобиль от таких действий не изменяет направления своего движения. Подобная поломка может стоить жизни водителю, пассажирам и другим участникам дорожного движения. За рулевой колонкой необходимо следить и содержать ее в исправном состоянии.

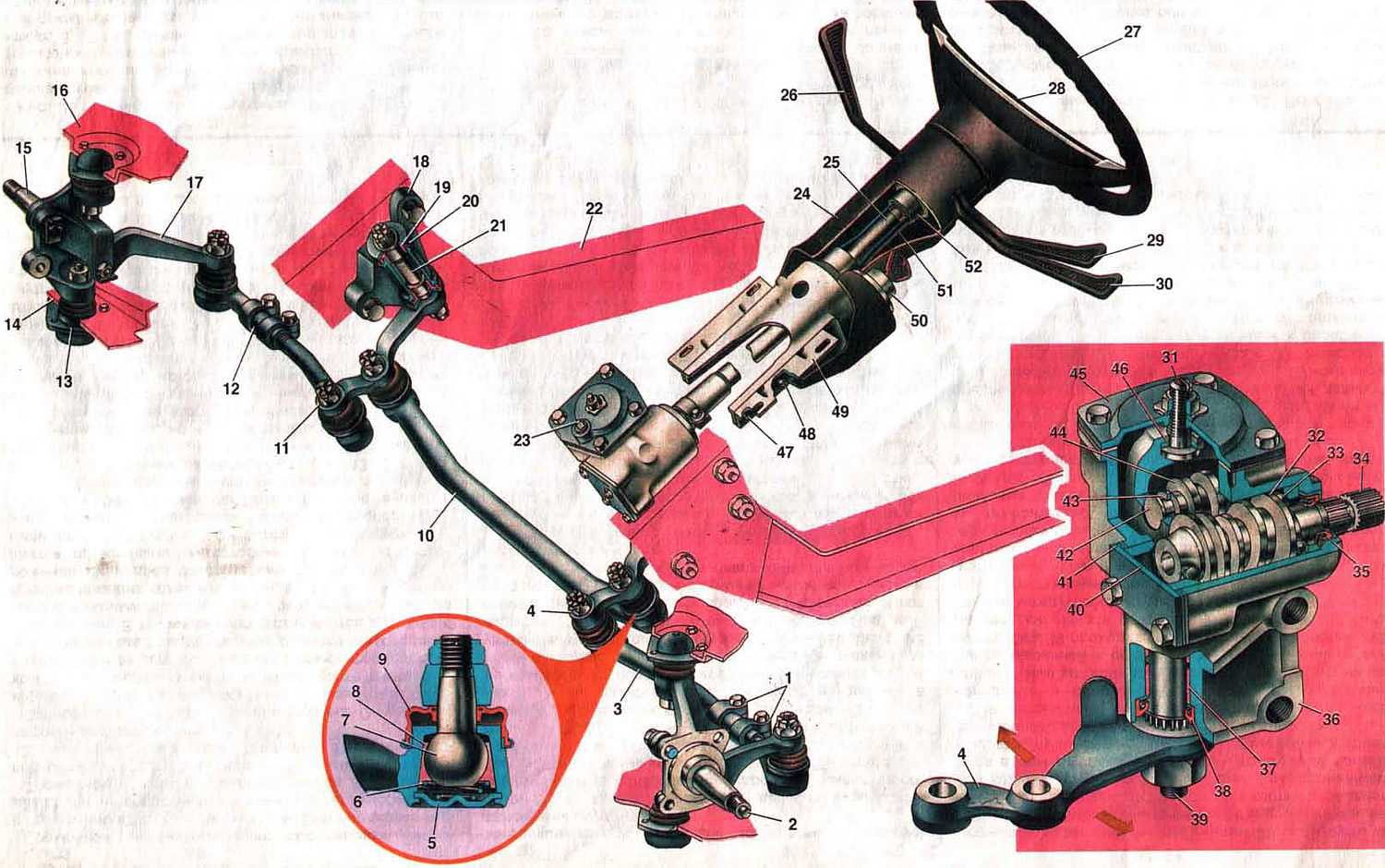

Рулевая колонка ВАЗ 2106 – 2107. Устройство и назначение элементов

При всём единстве и подобии устройства элементов классических ВАЗовских моделей, между ними всё же есть отличия. Касается это и рулевой колонки. Любому автолюбителю известно, что рулевая колонка или вал рулевого колеса предназначен для передачи вращательного движения от рулевого колеса к валу червяка рулевого механизма.

Сама колонка удерживается на кузове с помощью специального кронштейна, а также жестким сцеплением с рулевым механизмом. Рулевая колонка ВАЗ 2106 – это цельнометаллический вал, который в верхней части имеет наружное шлицевое соединение и резьбу для крепления рулевого колеса, а также внутреннее шлицевое соединение для крепления к верхней части вала червяка.

Рулевая колонка ВАЗ 2107 имеет более сложное строение: в её состав включено два «карданчика» — шарниры, позволяющие валу складываться. Благодаря этому устройству рулевая колонка называется травмобезопасной.

В случае аварии и ударе в переднюю левую часть автомобиля, рулевой вал, складывается в шарнирах и не травмирует водителя. Кроме этого, верхний вал «семёрки» имеет 2 игольчатых подшипника, что значительно облегчает управление.

Типичные неисправности рулевой колонки

Учитывая простую конструкцию рулевой колонки, поломок может быть не так уж и много

Важно не игнорировать «сигналы» от самой рулевой колонки о неисправности и вовремя проводить ремонт

Среди основных признаков неисправности рулевой колонки, нужно выделить такие:

• скрип в рулевой колонке, который может быть вызван износом элементов, деформацией облицовочных панелей и обшивки, неисправностью частей блока подрулевого переключателя;
• люфт в рулевой колонке – более серьезный симптом. Люфт в плоскости рулевого колеса может свидетельствовать об износе или ослаблении элементов кронштейна, а осевой люфт указывает на ослабление шлицевых соединений.

При условии качественной установки всех деталей, рулевая колонка будет служить очень долго. Ослабление болтов и гаек шлицевых соединений приводит к появлению свободного хода и постепенному стиранию шлицов.

В итоге это приводит к тому, что колонка проворачивается и приходит в негодность, так как соединение без шлицов уже не может выполнять свою функцию.

Замена рулевой колонки своими руками

Учитывая, что шлицевые соединения в рулевой колонке не восстанавливаются, при условии, что на рулевом колесе и рулевом механизме они в хорошем состоянии, рулевую колонку необходимо просто заменить.

Сама по себе колонка снимается достаточно просто, гораздо больше потребуется времени для подготовительных процедур.

Замена рулевой колонки происходит следующим образом:

• отключается аккумуляторная батарея;
• снимается руль и кожух рулевого вала;
• снимается система подрулевого управления (переключатель) и замок зажигания;

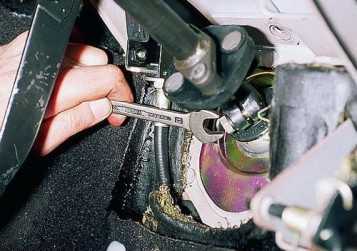

• откручиваются болты рулевого кронштейна (некоторые из них придётся высверливать);

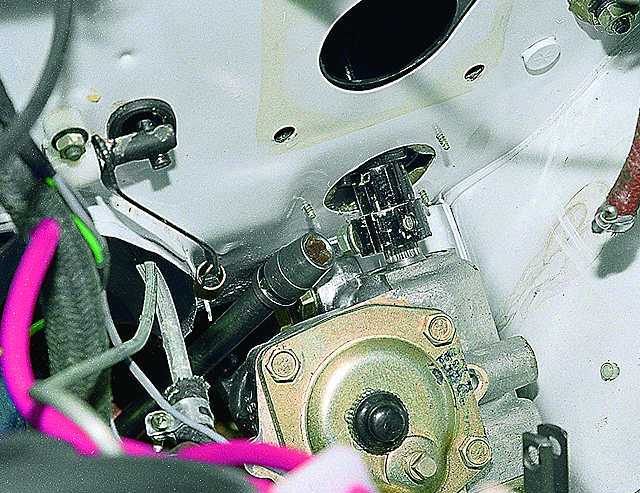

• откручивается стяжной болт шлицевого соединения с рулевым механизмом;
• откручивается нижнее уплотнение вала, и он извлекается внутрь салона.

Принимаясь за ремонт автомобиля, следует завести себе правило, складывать снятые детали поочерёдно. Так будет гораздо легче производить обратную сборку. Этим вы облегчите работу себе, да и глупых вопросов на автомобильных интернет-форумах станет значительно меньше.

Классификация рулевых редукторов

Необходимо сказать, что существует большое количество разновидностей редукторов. Поэтому всех их можно объединять в несколько групп, классифицируя по следующим признакам:

1. По типу передач они бывают зубчатые, червячные или же зубчато-червячные.
2. По числу ступеней: одноступенчатые, двухступенчатые и так далее.
3. По типу зубчатых колес: цилиндрический, конические, коническо-цилиндрические.
4. В зависимости от расположения валов в пространстве редукторы делятся на горизонтальные и вертикальные.
5. В зависимости от особенностей кинематической схемы: могут быть с раздвоенной ступенью, а могут быть с развернутой соосной схемой.

Стоит отметить, что столь великое разнообразие редукторов рулевого управления обусловлено тем, что каждый из них имеет разную нагрузочную способность и соответственно совершенно различный коэффициент полезного действия.

Как известно, разные типы автомобилей имеют разный вес. И, чем тежелее машина, тем, в свою очередь, больше будет вес, который опирается на управляющие колеса. А значит и управлять данным авто будет сложнее. Именно поэтому, например, рулевой редуктор уаз будет совсем не таким как рулевой редуктор газели или редуктор рулевого механизма ваз. То есть, чем больше масса машины, тем большим должен быть КПД редуктора рулевого механизма, для обеспечения транспорту нормальной управляемости.

Для более полного и подробного ознакомления с устройством рулевого редуктора можно просмотреть схему его строения.

Итак, это рулевой редуктор ваз 2107. По изображению видно, что в его конструкцию входят следующие детали:

1. Уплотнительный колпачок;
2. Гайка низкая;
3. Шайба стопорная;
4. Пластина регулировочного винта;
5. Винт регулировочный;
6. Вал сошки;
7. Сепаратор с шариками:
8. Кольцо нижнего подшипника червячного вала;
9. Прокладка регулировочная;
10. Крышка картера нижняя;
11. Винт;
12. Сошка;
13. Шайба 20 пружинная;
14. Пробка мк;
15. Крышка картера верхняя;
16. Прокладка верхней крышки;
17. Сальник червяка;
18. Картер рулевого механизма:
19. Втулка вала сошки;
20. Сальник вала сошки;
21. Кольцо верхнего подшипника;
22. Вал червячный:
23. Гайка М20×1.5.

Совершенно понятно, что это лишь один пример схемы. На его основе нельзя делать выводы о том, какой редуктор стоит в автомобиле другой марки, т.к. все они отличаются друг от друга. Хотя есть и аналоги, например – рулевой редуктор 2105. Также похожи по строению рулевой редуктор ваз 2106 и рулевой редуктор 2101. Все эти устройства отличаются друг от друга совсем незначительно. Поэтому могут даже заменяться друг другом. Так, к примеру, если сломался рулевой редуктор нивы, и при этом нет возможности найти новый, можно поставить рулевой редуктор ваз 2105. При этом цена рулевого редуктора ваз будет значительно ниже, а с прежнего редуктора рулевого 2121 придется только взять сошку.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

1. Механизм, который передает усилие водителя на исполнительные составляющие;
2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

1. Составного вала с карданной передачей;
2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

1. Сошка;
2. Маятниковый рычаг;
3. Поворотные рычаги;
4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

• Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
• По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
• Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
• Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
• От этого, в свою очередь, поворачивается вторичный вал;
• Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
• Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как заменить рулевой редуктор, он же рулевой механизм на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106?

Примечание! Перед началом операции, снимите переднее водительское колесо с автомобиля!

Снятие: 1) В начале вам будет нужно снять рулевой вал с автомобиля. (О том как снять рулевой вал, читайте в статье: «Замена вала»)

2) Далее отсоедините среднюю а так же левую боковую рулевую тягу от сошки, а после отсоединения отведите обе тяги в сторонку. (О том как отсоединить обе тяги, см. в статье: «Замена рулевых тяг на ВАЗ»)

Примечание! Ещё один интересный способ в отсоединении тяг, вы сможете посмотреть в видео-ролике который расположен в самом конце статьи! (Об отсоединении тяг или как ещё говорится их выбивании, смотрите с «0:00 по 5:10 мин»)

3) Теперь возьмите в руки гаечный ключ и в нижней части автомобиля с его помощью отверните все гайки болтов, которые крепят рулевой редуктор к кузову автомобиля. (Операция выполняется при снятых подкрылках, поэтому снимите их если они установлены на вашем автомобиле)

Примечание! Отворачивайте гайки аккуратно и двумя гаечными ключами, одним из которых вы будете удерживать сам болт от проворачивания, а другим в это время отворачивайте сами гайки. Под всеми этими гайками находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

4) Когда гайки будут откручены, придерживая сам рулевой механизм рукой извлеките все болты и снимите все гайки, а после этого попробуйте отпустить рулевой редуктор так как он у вас должен будет повиснуть на кузове автомобиля.

Примечание! На болтах так же могут быть установлены регулировочные прокладки, благодаря которым задаётся соотношение двух валов, поэтому если эти прокладки у вас есть, то в таком случае обязательно промаркируйте их и при установки нового вала, установите их на те же места где они и были раньше!

5) Затем встаньте и после чего переберитесь в подкапотное пространство автомобиля, а уже там снимите рулевой механизм взяв его для этого рукой и потянув вверх на себя.

Установка: 1) Установка нового рулевого вала осуществляется в обратном порядке снятию, но чтобы установка нового вала прошла успешно, нужно знать несколько вещей:

1. Когда вы будете закручивать все болты и гайки, не затягивайте их до конца а просто навинтите и всё.
2. После этого сядьте в автомобиль и поверните руль сперва вправо на 2-3 оборота, а затем на столько же оборот но уже влево, благодаря чему вал и сам механизм примут правильное положение.
3. А вот уже после проделанных операций, заверните все болты и гайки до упора и после чего установите все детали которые остались, в обратном порядке снятию.

Примечание! Под завершение операции, проверьте уровень масла в картере рулевого механизма, по необходимости доведите его до нормы! (О том как проверить уровень, см. в статье: «Проверка уровня масла в рулевом механизме на ВАЗ»)

Дополнительный видео-ролик: Чтобы вам было более понятно о том как заменить рулевой механизм на автомобиле, то в таком случае просмотрите видео-ролик в котором процесс этой замены показан наглядно:

http://www.autoprospect.ru/vaz/2106-zhiguli/14-10-remont-rulevogo-mekhanizma.htmlhttp://vz06-up.ru/rup/rulevaya-kolonka-vaz-2106.htmlhttp://carmanuals.ru/vaz/vaz-2106/rulevoe-upravlenie/snyatie-i-ustanovka-rulevogo-valahttp://ladaautos.ru/vaz-2106/kak-proizvoditsya-zamena-rulevoj-kolonki-vaz-2106.htmlhttp://vaz-russia.com/remont/zamena-rulevogo-reduktora-na-vaz-2101-vaz-2107.html

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
