Пошаговое снятие коробки передач ВАЗ 2110 своими руками
Коробка переключения передач, или просто КПП – это один из важнейших модулей любого автомобиля. Она требует к себе тщательного ухода и ее следует периодически регулировать, чинить, а когда она поломается, то и купить новую. На автомобилях отечественного производства поломки случаются нередко, а поэтому каждому автолюбителю необходимо знать, как осуществляется снятие коробки передач на ВАЗ-2110.
Иногда снять коробку передач можно и без слива масла. Его не нужно сливать только в том случае, если вам необходимо починить сцепление, маховик или выжимной подшипник. В целом КПП реально снять также и без ямы, но ведь с ней всегда удобнее, ведь вы получаете больше пространства и можете встать в полный рост. И все же один способ без ямы есть – его то мы и рассмотрим. Двигатели на ВАЗ-2110 имеют либо 8 клапанов, либо 16 клапанов – принципиальной разницы нет.
Снятие коробки передач
Прежде всего, если есть возможность, поставьте машину на яму и заручитесь помощью еще одного человека, ведь снять коробку одному крайне проблематично, хотя и возможно. Однако здесь мы представим способ, как снять КПП без ямы.Решите, нужно вам сливать масло или нет, а перед тем снимите стартер и аккумулятор – теперь можно приступать уже к самой коробке передач.
Изначально следует отсоединить трос сцепления. Здесь ничего сложного нет, просто ослабляем затяжки первой и второй гайки и легко его снимаем. Затем уже следует приступить к откручиванию гайки крепления. Как только она откручена, пора вынуть трос из кронштейна на КПП. Сжав пружинные зажимы, отсоединяем провода от датчика скорости. После следует открутить два болта, с помощью которых КПП крепится к двигателю и один болт, последним крепится кронштейн зажигания. Затем снимаем реактивную тягу, откручивая болты крепления и ослабляя хомут, после чего просто тянем ее назад
Далее важно снять левый привод колеса – правый трогать необязательно. После откручиваем все болты на поворотном кулаке, на нижнем правом креплении КПП, отвинчиваем гайку кронштейна, болты картера сцепления и болт левого нижнего крепления
После этого уже можно вывешивать двигатель и хорошенько его закрепить. Затем мы увидим уже и крайние крепления – их также снимаем. После откручиваем еще две гайки задней опоры двигателя. Теперь уже можно сдвигать коробку передач с направляющих втулок и не забывайте ее придерживать. Сдвинув ее максимально в левую сторону автомобиля, вы сможете полностью снять КПП со своего ВАЗ-2110.
После того как коробка полностью снята, вы можете проводить над нею все необходимые манипуляции: ремонт, регулировку, замену деталей, а то и вовсе заменить на новую. Сборка осуществляется в обратном порядке. Главное – нельзя забыть провести регулировку.
Если опыта ремонта автомобиля у вас не было вовсе, то к такой сложной задаче, как снятие коробки передач, лучше не приступать самостоятельно. Заручитесь помощью знакомого специалиста или же заплатите деньги, отдав автомобиль в мастерскую, где профессионалы смогут заняться своими делом, починив или заменив вашу КПП.
Устройство коробки
Чтобы разбираться в ремонте, сначала нужно понять принцип устройства коробки переключения передач, которая установлена на отечественном автомобиле ВАЗ 2110.
Устройство КПП
Принцип устройства заключается в следующем:
- Чтобы передачи переключались, работает в коробке первичный вал. Он состоит из блока шестерней, которые постоянное зацеплены с ведущими шестеренками от 1 до 5 передач (ведущие автомобиль вперед).
- Вторая вал оснащается ведущей шестеренкой главной передачи, на котором также располагаются синхронизаторы. Они отвечают за движение вперед ведомых шестеренок. В этом же месте расположился маслосборник и подшипник.
- К двухсателлитному дифференциалу «десятки» крепится через фланец коробки ведомая шестерня главной передачи.
- Привод включает в себя ручку для переключения, шаровые опоры, шток выбора, тяги, механизм для выбора передачи и механизм непосредственного переключения передач.
- Задача реактивной тяги заключается в предотвращении вылета скорости. Ее концы закреплены на опоре и двигателе.
Одиннадцатая модель
Тюнинг авто своими руками на тоже даёт интересные результаты – здесь у хозяина с выдумкой также есть много пространства для внесения корректив. Начинаем с самых простых и доступных средств, например, аэрографии – иногда даже только с её помощью можно совершенно изменить внешний вид автомобиля.
Впрочем, есть путь ещё более простой и недорогой – это обтяжка машины или её отдельных частей виниловой плёнкой. Сегодня можно без проблем приобрести винил в самых разных исполнениях – глянец, матовый, карбоновый, защитный и т.п. Оклеивание плёнкой осуществляется без особых трудностей – здесь главное понять принцип и придерживаться технологии.
Из такой плёнки можно также создавать аппликации эстетического или рекламного характера.
Тюнинг Ваз 2111 с помощью пленки
Усовершенствование багажника нужно не только для улучшения экстерьера, но и для повышения эксплуатационных характеристик.
Альтернативная оптика очень много значит – она нужна не только для того, чтобы авто эффектно смотрелось на дороге. Устанавливая новые фары, вы обеспечиваете себе полноценное освещение пути в тёмное время суток и тем самым снижаете риск возникновения опасной ситуации на дороге.
В салоне установите новый руль спортивной конструкции – это увеличит комфорт во время езды и повысит уровень эстетического наслаждения.
Панель приборов можно обтянуть плёнкой – так она будет выглядеть гораздо симпатичней.
Инструкция по замене кулисы «вертолета» на Шевроле и ДЭУ Ланос своими руками
«Ведь проще заехать в автосервис, чтобы мастера выполнили замену кулисы на Ланосе быстро и качественно, а водителю не понадобится пачкать руки». Это утверждение правильное по отношению к иномаркам, но только не к Ланосу. Хотя он и считается иномаркой, но простая конструкция позволяет самостоятельно выполнять любые виды ремонтных работ. На первый взгляд замена кулисы на Ланосе — это сложная, трудоемкая и долгая процедура, но вы убедитесь в обратном после того, как узнаете поэтапную инструкцию этой процедуры.
Имея стандартный набор инструментов, можно приступать к работе:
Далее выполняется настройка кулисы на Ланосе.
Этот процесс детально описан в материале выше, поэтому трудностей с регулировкой не возникает. Для начала соединяем шток кулисы с рычагом переключения передач, но при этом не затягиваем хомут. Устанавливаем сверло в регулировочное отверстие механизма, а затем перемещаемся в салон, и совмещаем отверстия ручки КПП. Далее остается зажать хомут, и проверить исправность работы детали после ее замены своими руками на автомобиле Ланос и Шанс 1.5. Подробное описание процесса замены кулисы или «вертолета» на Шевроле и ДЭУ Ланос представлено на видео.
В целом процесс занимает по времени не более 1-2 часов при условии, что работы проводятся впервые. Специалисты справляются с задачей за полчаса. По окончанию работ, как уже упоминалось выше, можно заменить масло в коробке.
После проведения несложного и самостоятельного обслуживания коробки передач Ланос, управление автомобилем станет комфортным, повысится безопасность, и самое главное, увеличится ресурс работы МКПП. Всем удачного и качественного ремонта.
↑ Описание коробки передач
Коробка передач
– механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава):
- картера сцепления 25,
- картера коробки передач 7
- и задней крышки картера коробки передач 1.
При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.
Дифференциал
– двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.
Как снять и установить МКПП
Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.
Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.
Перечень инструментов, необходимых для демонтажа:
- Набор гаечных ключей;
- Набор торцевых головок с удлинителем;
- Плоская и фигурная отвёртки;
- Пассатижи;
- Монтировка;
- Домкрат;
- Чистая сухая ткань для обтирки.
Далее работы производятся в следующем порядке:
-
Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
- Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
- Обесточиваем автомобиль, сняв клемму с аккумулятора
- Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
- Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
- Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
- Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
- Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
- Отсоединить от шарнира тягу привода переключения передач
- Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
-
Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
-
Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
- После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
-
Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
-
Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
- Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.
После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми
Во время сборки коробки особое внимание уделите герметизации картера и замене сальников
Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.
Видео: демонтаж КПП на Лада 2110
После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.
Как заменить шестерни и синхронизаторы своими руками
Ремонт и замена синхронизаторов КПП ВАЗ 2110 проходит следующим образом:
Прежде чем приступить к разборке, необходимо предварительно снять синхронизатор с вторичного вала
Очень важно в самом начале отметить местоположение муфты (3) относительно ступицы (1) при помощи маркера или мела
Затем аккуратно снять муфту со ступицы
Снимайте предельно осторожно, чтобы под воздействием пружин не разлетелись в стороны сухари (2) вместе с шариками
Все извлечённые детали тщательно промойте в керосине и разложите на чистой и не замусоренной поверхности.
Проведите внимательный и скрупулезный визуальный осмотр всех деталей: шлицов, ступицы, муфты (акцентируя свое внимание на торцах её зубьев) на наличие сколов и забоин. Кроме того так же внимательно осмотрите каждый сухарь, шарик и каждую пружину — их физическое состояние должно быть идеальным и на них не должно быть никаких видимых следов повреждений и грубых следов выработки, пружины не должны быть вытянутыми или слишком сжатыми
Не лишним будет проверить зазор между торцами кольца и венцом шестерни
При обнаружении дефектов на каких-либо деталях, замените их на новые, если же дефектов на столько много, что проще заменить синхронизатор целиком, то лучше всего сделать это.
После проделанных ремонтно-восстановительных мероприятий, перед заменой дефектных деталей, смажьте их моторным маслом. Установите муфту обратно на ступицу, ориентируясь по ранее установленной метке. Если метки совпадут, то само собой получится, что проточки (их там три) на муфте совпадут с пазами ступицы. Затем необходимо пружину фиксатора смазать литолом 24 и вставить её в отверстие паза ступицы.
В отверстие предварительно смазанного литолом сухаря положите шарик. В паз ступицы вставьте, при помощи отвертки, сухарь с шариком, предварительно сжав пружину, при этом проточки (a) на сухаре должны оказаться снаружи, а сферическая (b) поверхность повёрнута к муфте.
При установке сухаря, постарайтесь, чтобы вставленный в него шарик попал в проточки на шлицах муфты, для этого протолкните его глубже. При помощи отвертки направьте пружину в отверстие сухаря. Остальные фиксаторы должны быть установлены так же.
Когда необходим демонтаж?
Для начала стоит убедиться, что проблема именно в коробке передач, а не в других элементах конструкции. К примеру, плохое переключение скоростей может быть связано с неисправностью привода сцепления. В таком случае оказывается достаточно просто проверить регулировки педали, а также смазать детали привода сцепления.
Дергания во время движения могут быть связаны с низким качеством топлива или загрязнением топливной системы. Таким образом, перед тем как производить демонтаж КПП обязательно проверьте все возможные причины необычных явлений, а также проведите диагностику КПП.
В любом из перечисленных случаев потребуется снять коробку, так как она будет мешать проведению работ.
Порядок действий при снятии КПП на Ниве Шевроле
Всем известно, как важно наличие КПП в автомобиле. Но со временем его составные части начинают изнашиваться, при этом частично или полностью выводя из строя весь механизм. Коробка имеет прочную конструкцию, поэтому при возникновении проблем необходимо полностью снять коробку передач Шевроле Нива для замены одного или нескольких компонентов
Коробка имеет прочную конструкцию, поэтому при возникновении проблем необходимо полностью снять коробку передач Шевроле Нива для замены одного или нескольких компонентов.
Снять коробку передач также можно в специализированном сервисе. Это будет быстрее, качественнее, и не будет необходимости в специально оборудованном помещении и наличии инструментов. Но в некоторых случаях автовладельцы вынуждены проводить эту процедуру самостоятельно в целях экономии.
К тому же качество работ в сервисе никто не гарантирует, поэтому многие предпочитают проводить ремонт дома.
На самом деле эта операция доступна большинству автомобилистов, так как требует базовых навыков работы с инструментом, нужно лишь знать основные правила снятия коробки передач на Ниве Шевроле.
Все автомобили рано или поздно могут столкнуться с необходимостью ремонта коробки передач. А эта статья поможет тем, кто хочет разобрать коробку своими руками, но не готов платить деньги на АЗС. Далее рассмотрим, как снимается КПП Шевроле Нива и что для этого нужно.
Причин, по которым нужно снять коробку передач с автомобиля Шевроле Нива, может быть множество. Так или иначе, но они связаны с ремонтом КПП. В частности, это может быть:
- появление новых шумов и звуков третьих лиц;
- появились проблемы при переключении рычага коробки передач;
- скорости выключаются произвольно или включаются с трудом;
- произошла утечка трансмиссионной жидкости через сальники;
- необходимо было заменить механизм сцепления или другие детали.
Коробка передач автомобиля Шевроле Нива в снятом виде
Распространенные проблемы КПП
Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.
Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».
-
Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько:
- Вышел из строя синхронизатор;
- Пружина фиксатора имеет дефект, она лопнула;
- Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
- Вышел из строя шток или неисправна вилка, требуется их обязательная замена.
-
Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
- Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
- Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
- Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.
В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.
Наличие опыта, соответствующих знаний и навыков дает возможность заниматься проблемами КПП своими руками. Если же все это отсутствует, настоятельно рекомендуем обратиться в проверенный сервисный центр, где проведут диагностику, определяют истинные причины неполадки и приведут вашу КПП в былое состояние. Да, это будет стоить определенных денег, но без этого уже не обойтись. Ничто не вечно. Тем более коробка передач «десятки».
Загрузка …
Разборка КПП
При вышеописанных ситуациях достаточно будет простой регулировки КПП. Это намного лучше чем производить ремонт коробки передач ВАЗ 2110, разборку и сборку КПП.
Порядок действий при разборе коробки передач:
- Достать из КПП указатель масла. Открутить болты, которые держат тросик сцепления.
- Открутить болты, которые держат заднюю крышку. Крышка герметично упакована, поэтому при снятии, можно прибегнуть к помощи молотка.
- Для того, чтоб во время разборки КПП валы не поворачивались, включите третью или четвёртую скорость. После открутить болт, который фиксирует пятую передачу.
- Снять шестерню пятой передачи с вилкой вместе.
- После, снять шестерню со вторичного вала и вилку. Потом снять пластину, которая защищает подшипники.
Затеяв ремонт КПП ВАЗ 2110, после всех описанных выше действий требуется произвести разборку картера и рабочего механизма. Приступаем:
- Откручиваем пружинные пробки, которые держат штоки передач. После того как пробки будут откручены, из отверстий упадут конечные шарики. То же самое проделываем с пробкой, которая держит заднюю передачу. Если шарики не выпали из отверстий, то достать их можно, прибегнув к магнитной отвёртке.
- Далее, выкручиваем болты, которые крепят картер КПП к картеру сцепления. После того как болты будут раскручены, для отсоединения картеров, можно произвести с помощью отвёртки.
- Следующий шаг. Открутить шток от вилки передачи первой и второй.
- Тоже самое проделываем с передачами третей, четвёртой и пятой соответственно. Для извлечения штока, выводить его нужно вместе с деталями переключения передач.
- Нужно извлечь ось из шестерни заднего хода и, конечно же, шестерню.
- Дальше, достать дифференциал и два вала с шестеренками. Раскрутить три болта, которые фиксируют механизм передач и достать его из картера.
- Открутить болт заднего рычага, и достать шток.
- Если нужно, достать подшипники первичного и вторичного вала с сепаратором.
ПОДРОБНОСТИ: Холодная сварка для металла инструкция и особенности применения
Разборка КПП ВАЗ 2110 завершена.
Разборка
Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.
- Зачистите и тщательно отмойте все наружные поверхности коробки передач.

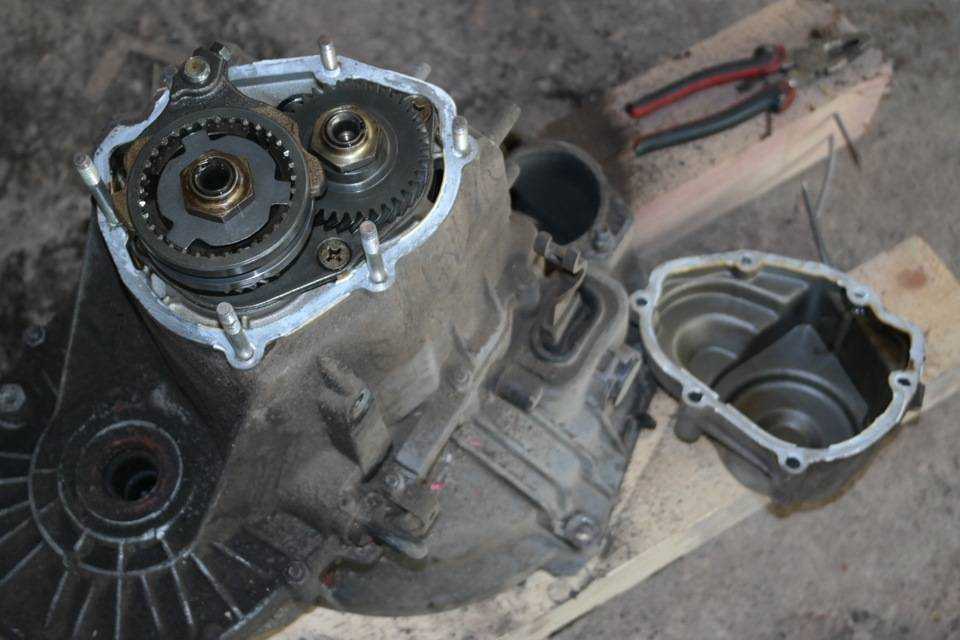

- Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
- Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
- Извлеките старую уплотнительную прокладку. Она пойдет под замену.
- Включите любую из двух передач — 3 или 4.
- Открутите болт, который удерживает 5 передачу, после чего включите ее.
- Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
- Открутите гайку на вторичном валу, а затем и на первичном.
- Снимите синхронизатор 5 скорости вместе с вилкой.
- Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
- Снимите кольцо блокировки синхронизатора 5 скорости.
- Извлеките ведомую шестерню 5 скорости со вторичного вала.
- Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
- Снимите сам игольчатый подшипник с шестерни 5 скорости.
- Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
- Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.
- Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
- Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
- Снимите заднюю опору двигателя.
- Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
- Демонтируйте крепежные болты картера сцепления и картера коробки.
- Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
- Снимите картер коробки передач.

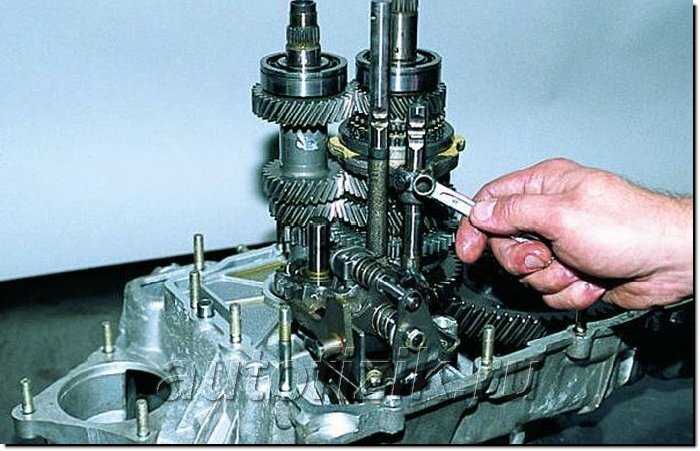

- Открутите болт крепления вилки переключения 1 и 2 скоростей.
- Снимите вилку и шток.
- Открутите болт крепления вилки 3 и 4 скоростей.

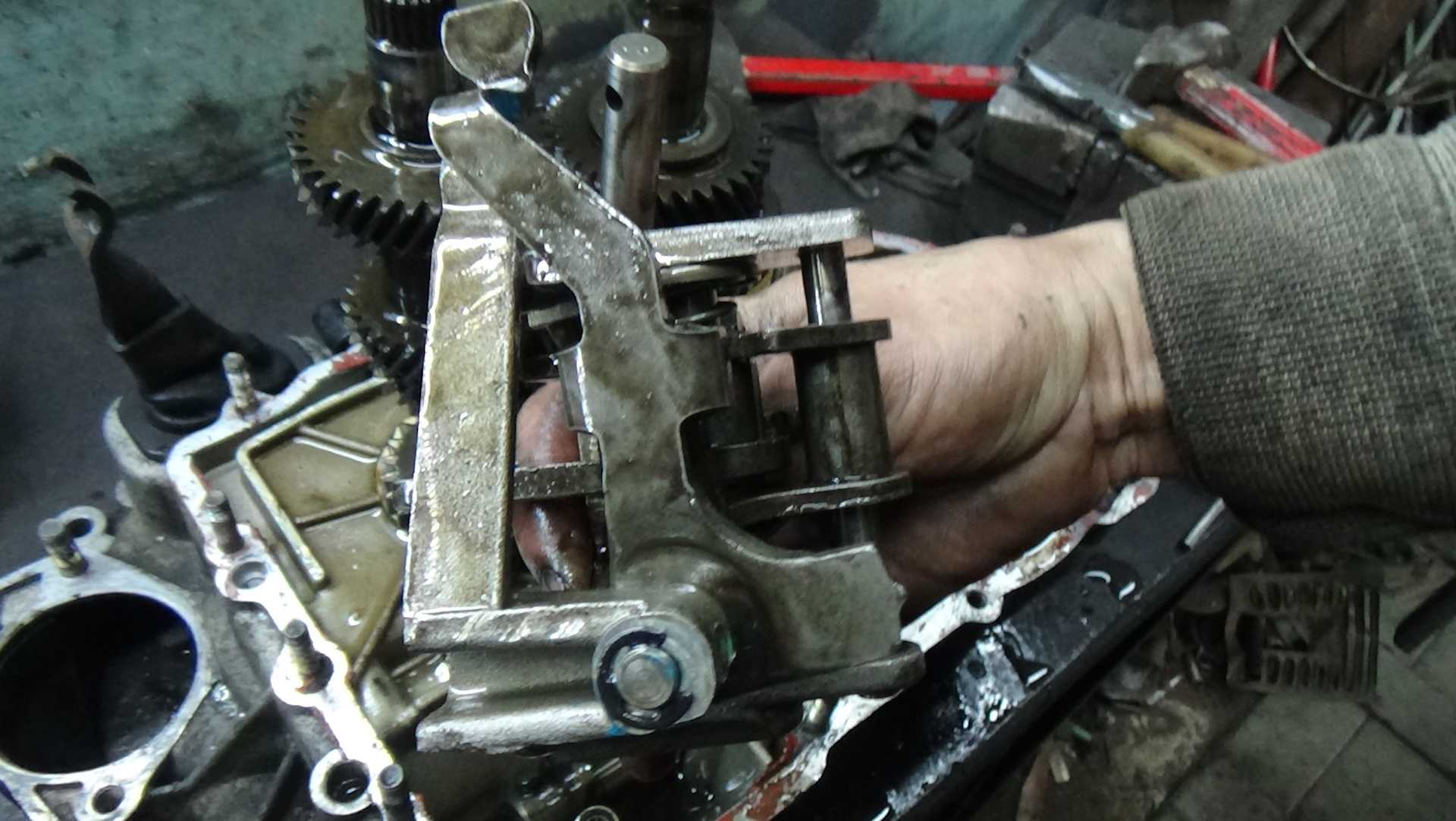

- Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.
Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом. На что обратить внимание
На что обратить внимание
Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109
Попутно обращаем внимание на следующие моменты:
- Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
- Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
- Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
- Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
- Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
- Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
- Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.
Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.
https://youtube.com/watch?v=cgCFhYP17
В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.
