Диагностировать поломки стартера на скутере можно по такому же принципу, как и на автомобилях. Устройство и принцип работы здесь практически одинаковые. Зачастую большинство неисправностей связаны с сильным загрязнением основных узлов.

Процесс запуска мотокосы осуществляется путем натяжения шнура. Затем собачка входит в зацепление с зубьями катушки. Далее, если потянуть более энергично, двигатель запустится. Если дернуть очень резко и сильно, это приведет к выходу собачки и катушки из строя. Вторая причина – обрыв гибкого вала. Ремонт стартера триммера своими руками невозможен. Производители допускают только полную замену модуля.

Строение карбюратора

Стоит отметить, что местонахождение карбюратора в разных моделях скутеров тоже разное. Поэтому, прежде, чем приступать к его регулировке, необходимо как следует изучить все узлы и агрегаты своего транспортного средства, их характеристики и местоположение. Строение же, в отличие от местонахождения, карбюратора является примерно одинаковым.

Карбюратор включает в себя следующие составляющие элементы:

трубку Вентури;
заслонку с иглой;
поплавковую камеру;
систему холостого хода;
пусковой обогатитель;
золотник;
ускорительный насос.

Трубка Вентури

Итак, первый элемент карбюратора под названием трубка Вентури отыгрывает наиболее важную роль в его работе. Данная деталь характеризуется диаметром, который является разным на протяжении всей длины трубки. Это связано с тем, что происходит ее сужение к центру, после чего вновь следует расширение. Именно самое узкое место трубки предназначено для прохождения потока воздуха через нее.

Характерное сужение трубки способствует образованию низкого давления воздуха, которое выравнивается к месту расширения трубки. Если внутри данной трубки расположить еще одну трубку меньшего размера с бензином, то, бензин по пути в зону пониженного давления начнет покидать маленькую трубку, при этом распыляясь и улетучиваясь, взаимодействуя с потоком воздуха внутри большой трубки.

Заслонка с иглой

Заслонка с иглой устанавливается прямо в центре описанной выше трубки Вентури. Она необходима для того, чтобы регулировалось количество смеси, которое поступает в камеру сгорания. Данная регулировка осуществляется посредством нажатия на газ. Однако, работа заслонки невозможна без иглы. Именно она определяет объем поступившего в двигатель топлива. Так, когда пилот давит на газ, заслонка начинает двигаться, тем самым поднимая иглу, за счет чего и поступает нужное количество бензина. Одним словом, чем сильнее давится на педаль акселератора, тем больше открывается заслонка, а соответственно, тем больше поступает топлива в камеру сгорания.

Поплавковая камера

Для того, чтобы двигатель не заглох, в него необходимо постоянно подавать топливо, определенное количество которого должно находиться в трубке. Для этого была придумана поплавковая камера, работа которой осуществляется по принципу унитазного бачка. Т.е. внутри камеры есть поплавок, который перемещается в нижнюю ее часть сразу после того, как уровень бензина в трубке падает. Таким образом, смещение поплавка обеспечивает открытие специального клапана, через который и попадает топливо. После наполнения, поплавок поднимается вверх, тем самым закрывая клапан. Это и обеспечивает беспрерывную и правильную подачу топлива.

Система холостого хода

Система холостого хода в карбюраторе является ответственной за холостой ход. Однако, ее работа осуществляется не только на холостых, но и на малых оборотах. В случае с холостыми оборотами, подача топлива происходит по другому каналу карбюратора, который находится за ограничителем. Система холостого хода состоит из:

Винт системы

Отвечает за объем воздуха, который проходит через всю систему, тем самым регулируя качество смеси, попадающей в камеру сгорания. Закручивая и откручивая данный винт, пилот может регулировать количество воздуха. Соответственно, тем меньший объем воздуха попадает в систему, чем сильнее закручен винт, и наоборот. Получается, когда воздуха много, то топливо является более бедным, когда мало – более богатым, поскольку в нем больше бензина, чем воздуха.

Специальный канал

Сквозь него топливная смесь выходит из карбюратора. Данный канал перекрывается специальным клапаном в момент, когда открывается дроссельная заслонка карбюратора

Клапан является важной частью, поскольку он предотвращает негативное влияние системы на работу силового агрегата скутера на высоких оборотах

Жиклер

Отвечает за настройку.

Стоит отметить, что система холостого хода карбюратора является самой уязвимой его частью. В связи с этим, зачастую, причиной неправильной работы карбюратора являются вышедшие из строя жиклеры с мелким сечением. Это связно с тем, что они склонны к очень быстрому засорению.

Таким образом, зная строение и принцип работы карбюратора, можно приступать к его регулировке.

Как все работает

Чтобы узнать, где искать причину, нужно рассмотреть принципиальную схему подключения стартера, которая достаточно проста.

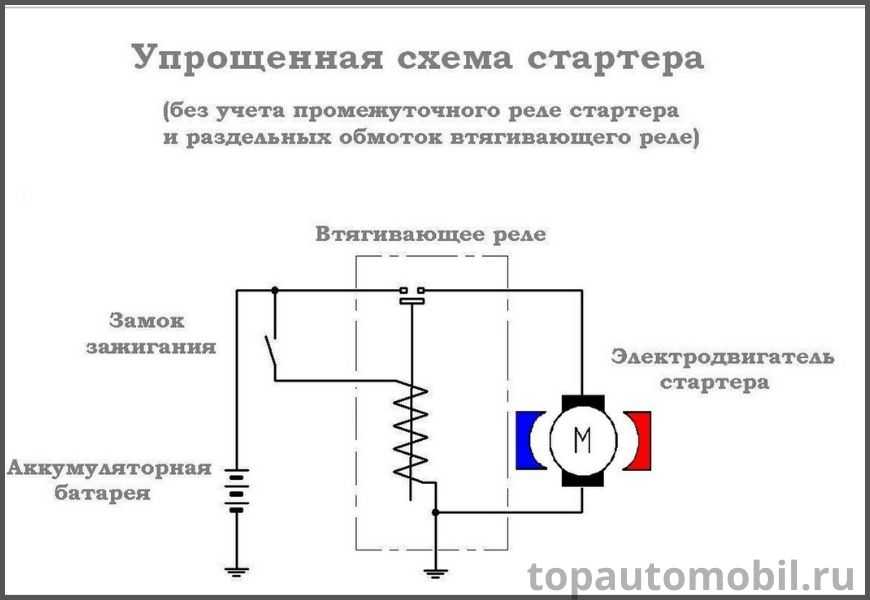

Схема подключения стартера

Так как стартер представляет собой силовой электродвигатель, то при его включении он потребляет много энергии, источником которой является аккумуляторная батарея.

Пусковая коммутационная схема

Для минимизации потерь на сопротивление «плюсовой» силовой кабель имеет достаточно большое сечение и протягивается напрямую от аккумулятора к электромагнитному реле. «Минус» — это сам двигатель.

Получается, что стартер постоянно получает электричество. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И этот разрыв сделан во втягивающем переключателе.

Кабель аккумулятора идет к одной из клемм (всего их три). Второй вывод подключен через шину к щеточному аппарату электродвигателя и в нормальном состоянии эти два выхода разомкнуты. Провод, идущий к замку зажигания, подключается к третьей розетке, а от этого замка к аккумулятору идет еще один провод.

Загрузочное устройство

Задача втягивающего реле — замкнуть первые два вывода, а также сдвинуть бендикс с шестерней для зацепления маховика.

Схема работает так: в нормальном состоянии якорь за счет действия пружины находится в положении, когда клеммы питания электродвигателя разомкнуты, а бендикс разомкнут.

При повороте ключа водитель замыкает цепь питания втягивающего приспособления. На его обмотку подается напряжение, в результате чего возникает магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом дёргает бендикс, заводит его и, дойдя до упора, замыкает силовые кабели мотопочты. В результате устраняется обрыв цепи и подается питание на двигатель.

Описываемая неисправность — слышимые щелчки без работы мотора говорят о том, что по какой-то причине на второй узел не подается напряжение.

Схема подключения элементов реле на ВАЗ 2112

В целом схема, по которой функционирует втягивающее реле «двенадцатки», выглядит следующим образом. К одному болту на его крышке подключена обмотка двигателя стартера, ко второму – «плюс» от АКБ. Провод от замка зажигания зафиксирован на контакте обмотки, которым располагает втягивающее устройство (подобная схема подключения используется и на других «легковушках» семейства ВАЗ).

Когда водитель запускает стартер, используя ключ, на указанный контакт приходит питание. Оно формирует в обмотке требуемую электродвижущую силу, втягивающую сердечник. При этом дополнительное приспособление (подвижная пластина) при воздействии на нее сердечника замыкает контакты (силовые), что приводит к переброске на двигатель механизма запуска питания от автомобильного аккумулятора.

В этот же самый момент втягивающее реле подтягивает приводную вилку, перемещающую к венцу маховика обгонную муфту. Как только сердечник полностью втягивается, происходит замыкание контактов и вращение маховика двигателя. Такая схема подключения и гарантирует беспроблемный запуск «сердца» ВАЗ 2112.

Принцип работы стартера и его устройство

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

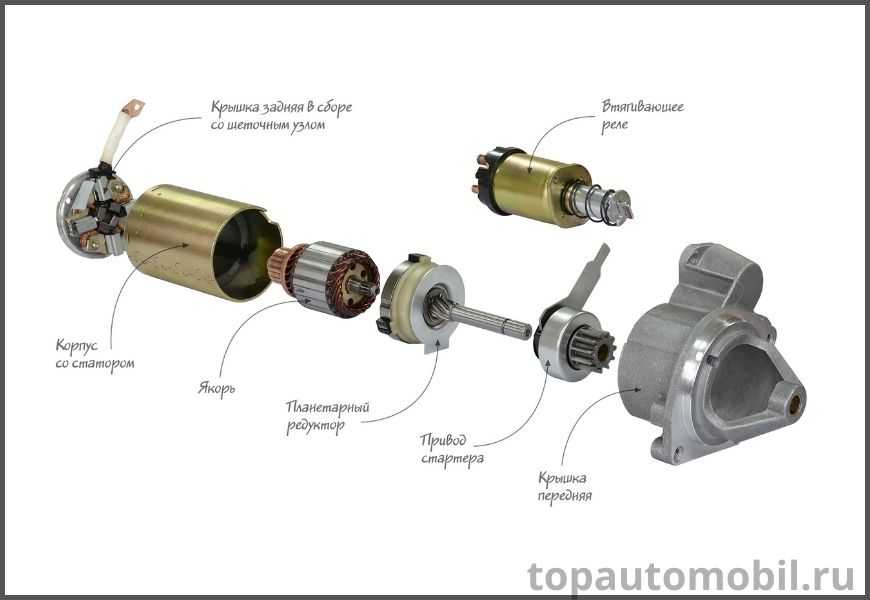

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.

Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).

Принцип работы стартераЗатем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что в следствии и приводит к запуску.В тот момент, когда маховик начинает вращаться быстрее, не же ли шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает.

Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Не крутит?

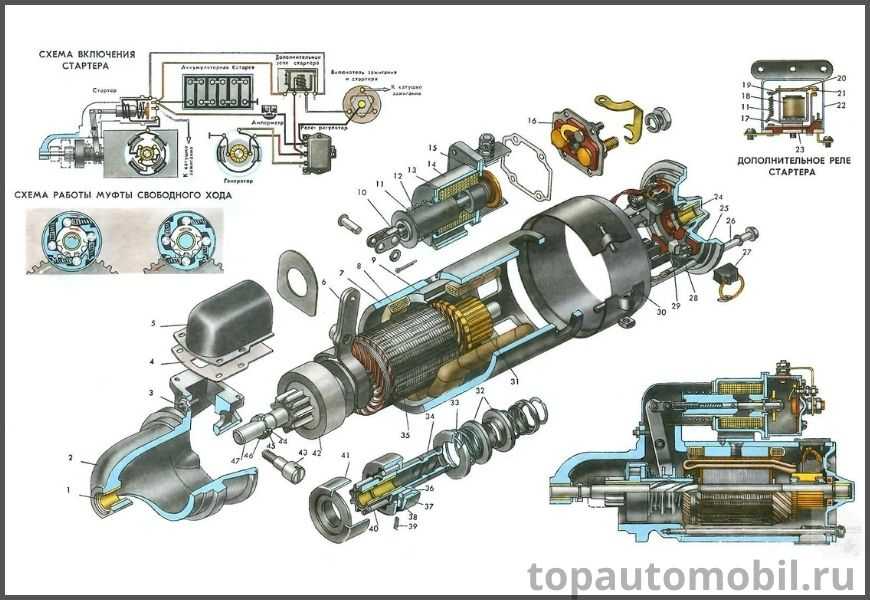

Схема устройства

Если на инжекторной ВАЗ 2110 не крутит стартер, причин тому может быть несколько.

Виновником выступает втягивающее реле. Если вы всунули ключ, повернули, зажглась панель приборов, включился бензонасос, но при дальнейшем проворачивании панель гаснет, а стартер не включается, следует проверить втягивающее реле. Удостоверьтесь в наличии напряжения в нем. Попробуйте стартер замкнуть, отключить сигнализацию, которая тоже может вызывать проблемы. Если все по отдельности работает, но в итоге стартер не включается, тогда причина во втягивающем реле. Его нужно заменить на новые и проблема исчезнет.
Не работает обгонная муфта. Вы завели холодный мотор, проехали пару десятков километров, остановились выйти на пару минут, вернулись, а стартер щелкает, но не крутит у вашего ВАЗ 2110. Только когда машина остывает, удается запустить мотор. Прежде всего, виновата обгонная муфта или в народе бендикс. Смените ее на редукторный аналог. Дополнительно проверьте провода, которые идут от бендикса к аккумуляторной батарее.
Отсутствуют контакты. Стартер заводится, но очень тяжело, выдавая много щелчков. Если ситуация повторяется регулярно, обязательно проверьте контакты. Вероятно, клеммы окислились. Чистка не дала результат? Тогда проверьте контакт массы с кузовом автомобиля и контакты стартера. Для них окисление — естественное явление. Другой способ — попросите друга повернуть ключ в замке зажигания, а сами ударьте твердым предметом по реле пару раз. Если машина завелась, тогда попросту залипли замыкающие контакты. Но тут лучше полностью заменить все реле, чем ремонтировать и разбирать узел.
Проблема в иммобилайзере. Не редко схема включения стартера на инжекторном ВАЗ 2110 нарушается по причине иммобилайзера. Двигатель может неожиданно заглохнуть, стартер перестает крутить, даже с толчка завести не удается. При этом клеммы чистые, батарея заряжена. Если включен иммобилайзер, причиной может служить он. Из-за срабатывания защиты двигатель не откликается. Завести машину вам уже не удастся, потому вызывайте эвакуатор и отправляйтесь на ближайшую станцию технического обслуживания.
Проблемный инжектор. Мы рассмотрели почти все проблемы стартера, характерные для карбюраторного мотора. Но сегодня «десятки» есть инжекторные. Они не очень любят низкокачественное топливо, которым так часто любят заправляться владельцы ВАЗ 2110. Потому стартер может не работать по той простой причине, что инжектор забит, загрязнен. Выполнив промывку, вы устраните проблему.

https://youtube.com/watch?v=lN2AkS-1VrU

Причины поломки

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
щелчки при повороте ключа (втягивающее реле);
тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Список основным проблем стартера ВАЗ 2110

Якорь перестает вращаться либо осуществляет свою работу на низкой частоте вращения, которой недостаточно для запуска автомобиля. В тоже время работа тягового реле осуществляется в стандартном режиме.
Во время запуска стартерной установки тяговое реле также начинает свое функционирование, однако на очень короткий период времени, после чего оно перестает работать.
Работа стартера осуществляется в стандартном режиме, однако вращение маховика не производится.
Появление шумов в области стартера, при нормальном режиме работы якоря.

Данные проблемы зачастую возникают на автомобилях ВАЗ 2110, с которыми может столкнуться каждый владелец данной модели ВАЗ. Однако, стоит отметить, что каждая из выше перечисленных неисправностей возникает по определенным причинам. Перед началом работ по ремонту или замене данного агрегата, необходимо точно определить причину неисправности.

Если во время запуска ТС стартер отказался работать, то, скорее всего якорь не крутит, поскольку отсутствует реакция на заряд электричества.

Еще одной распространенной причиной данному явлению может стать окисление проводов и клемм, с помощью которого осуществляется функционирование стартера. Для проверки данного дефекта, необходимо произвести очистку всех проводов и клемм от остатков процесса окисления.

Остановку работы стартера может произвести короткое замыкание, которое возникает во втягивающей обмотке тягового реле.

Оборванные провода, питающие тяговое реле могут оборваться. Необходимо осуществить проверку всех соединительных проводов. При наличии данного дефекта необходимо осуществить пайку оборванного провода или его полную замену.

Осложнения процесса оборота может привести к отсутствию вращения якоря тягового реле. Что бы проверить наличие данной неисправности необходимо демонтировать реле с автотранспортного средства и осуществить проверку эффективности вращения. Если дефект подтверждаются, то производятся ремонтные работы или замена дефектной детали на новую.

Возникновение некоторых неполадок связано с работой якоря на низкой частоте вращения. В таких случаях втягивающее реле осуществляет свое нормальное функционирование.

Причиной вращения якоря на малых оборотах может стать низкий заряд аккумулятора. В первую очередь осуществляется ее зарядка. Симптомом данной неисправности является то, что стартер щелкает, при положении ключа зажигания в положении «Старт». Если после процесса зарядки АКБ не выдает необходимое напряжение – его следует заменить.
Второй причиной может быть ослабление элементов крепления, которые удерживают питающие провода от АКБ. Это может быть следствием тряски авто во время движения, а также из-за большого количества остатков процесса окисления.
Тяговое реле имеет свои болты и гайки крепления питающих проводов, которым также свойственно откручиваться и ослабляться с течением времени. В данном случае необходимо очистить все элементы от остатков процесса окисления и осуществить их затяжку.
Увеличение температуры коллектора и износ щеток также зачастую приводит к медленному вращению якоря. В этом случае необходимыми действиями для устранения неполадок является очистка коллектора и замена щеток.
Также могут оборваться или замкнуться провода якорной обмотки. В данном случае решением является только полная замена якоря.

Неисправность стартерной установки требует обязательного снятия его с автомобиля, для дальнейшей диагностики и ремонта. В подавляющем большинстве случаев выходит из строя втягивающее реле. Перед разборкой вам необходимо посмотреть в интернете инструкции и понять, где находится данный агрегат в моторном отсеке.

Оборудование, которое необходимо для снятия и установки стартера ВАЗ 2110:

Ключ рожкового типа на 13 мм
Головка торцевого типа на 13 мм
Головка с воротком

Почему стартер щелкает но не крутит двигатель

Автомобильный стартер является электродвигателем, питающимся от АКБ машины. Его главная задача – в момент поворота ключа зацепить маховик силового агрегата для того, чтобы начал поворачиваться коленчатый вал, а соответственно и запустился мотор.

Но, иногда после пуска машины, автовладелец слышит только щелчки, а двигатель не начинает работать. В этом случае можно заподозрить самые разные неполадки, которые могут быть связанны и с проблемами электрических силовых цепей, контактов и многого другого. Рассмотрим самые распространенные причины не работающего стартера.

Прежде всего стоит разобраться в устройстве самого стартера. В этом поможет подробное видео.

Так как питание стартер получает от АКБ автомобиля, то сначала проверяем именно аккумуляторную батарею. Возможно она разрядилась или просто подошел к концу срок ее эксплуатации. Проверить работоспособность АКБ очень просто:

Вставляем и крутим ключ зажигания ТС. Если при этом не только отсутствует «ответ» от стартера, но и гаснет приборная панель, то наиболее вероятная причина в АКБ. Также стоит попробовать включить дальний свет фар. Если лампочки на панели потускнеют, то аккумулятор разряжен.
Оцениваем звуки, которые издает машина после поворота ключа. Если слышна целая серия щелчков, то это АКБ извещает о низком заряде.
Проверяем клеммы АКБ и контакты. Возможно происходит утечка тока, из-за чего стартеру не хватает питания. Если контакт массы постоянно появляется и пропадает, то его следует отсоединить от кузова и хорошо зачистить. Также стоит снять «минусовую» клемму и при помощи мультиметра проверить напряжение выходов аккумулятора. Если прибор показывает менее 9В, то АКБ нужно зарядить.

Снятие и установка стартера на автомобиле ВАЗ 2110

В статье описана подробная пошаговая процедура с фото сопровождением по снятию и установки стартера своими роками на автомобиль марки ВАЗ.

Если у вашего автомобиля появились проблемы с заводкой, или стартер самостоятельно выключается (машина глохнет), непонятное звучание (шум) при завождении, тога это признаки неисправности стартера.

В таком случае необходимо произвести ремонт стартера или его полную замену новым. Если есть незначительные последствия, то можно отремонтировать своими руками, хотя раскрыв его, можно всегда найти и поменять внутренние неисправные или повреждённые части, что существенно уменьшит растраты, если покупать новый. Это к тому же и не так сложно, как кажется на первый взгляд.

В любом из этих случаев всё равно вам придётся заниматься его снятием и обратной установкой. Мы проводили снятие стартера на автомобиле ВАЗ 2110, на других моделях процедура похожая.

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

Втягивающее реле

Если же не крутит стартер ВАЗ-2110, то нужно искать причину такого поведения. А их может быть несколько, среди первых – поломка тягового реле. Установлено оно непосредственно на корпусе стартера, обладает двумя функциями – подает питание от плюса аккумулятора на обмотки, а также перемещает бендикс по оси ротора, соединяя его зубья с венцом маховика. Следовательно, происходит вращение коленчатого вала от электродвигателя.

С втягивающим реле может случиться масса неприятностей. Например, нередко его обмотка попросту сгорает. Следовательно, не происходит движения якоря тягового реле и не включается стартер. Вторая, не менее распространенная поломка – загрязнение силовых контактов. При коммутации высокого тока происходит разрушение медных пластин, они покрываются нагаром, отчего контакт теряется. Следовательно, втягивающее будет щелкать, но стартер не прокрутится.

Рекомендации по «продлению жизни» пускового механизма
