Назначение и устройство рулевого управления. рулевой привод при зависимой и независимой подвесках

Рулевая колонка

Рулевая колонка является частью рулевого управления. Она сконструирована из вала со специальным шарнирным соединением и редуктора с червячной передачей. Рулевая колонка предназначена для передачи углового вращения рулевого колеса усилительному механизму с последующим изменением положения колес.

В настоящее время, рулевая колонка, помимо основной функции, выполняет еще и дополнительные. К таковым относятся: установка аппаратуры управления внешними световыми приборами и стеклоочистителями, обеспечение безопасности водителя при ДТП. Это достигается особенностями конструкции вала колонки. При столкновении вал сгибается и не наносит водителю никакого вреда.

Устройство рулевой колонки

Колонка крепится на специальном кронштейне, который находится на кузове автомобиля и креплениями, удерживающими вал на рулевом механизме. Вал имеет два кардана, которые позволяют рулевой колонке быстро сложиться в случае ДТП. На верхней части колонке установлен кожух, под которым находятся выключатели поворотных световых приборов, переключатели дальнего света и габаритных огней и выключатель управления дворниками. Верхний вал, в свою очередь, имеет 2 игольчатых подшипника, которые облегчают усилия водителя для поворота руля.

Видео — Как отрегулировать рулевую колонку ВАЗ

В процессе эксплуатации ВАЗ 2107 возникают такие неприятности, как самопроизвольное изменение направления движения автомобиля после наезда на кочки, бугры, ямы и прочие неровности дорожного покрытия. Помимо этого, может появиться характерный люфт рулевого колеса. Эти проблемы указывают на необходимость регулировки рулевой колонки. Под этим понятием понимают регулировку рулевого редуктора ВАЗ 2107.

Стоит сказать, что проблема изменения направления движения характерна для всех «семерок» и полностью эту проблему решить нельзя. Однако, путем регулировок можно добиться частичного избавления от этой неприятности.

1. Поставьте автомобиль на ровную площадку. Убедитесь, что колеса стоят прямо.

2. Выдавите рулевые пальцы при помощи специального съемника и отсоедините сошку.

3. Теперь нужно держать руль и покачивать сошку. Выполняя эту процедуру, необходимо уловить зазоры в рулевом редукторе. При зафиксированной сошке угол поворота руля не должен превышать 30 градусов и если люфт имеется, то выкручивают регулировочную гайку на редукторе и закручивают прижимной винт. После этого, снова затягивают гайку.

Примечание. Не пережмите регулировочный винт и не сорвите резьбу. Слишком сильно затянутый винт может стать причиной тугого вращения рулевого колеса. Данный параметр контролируется нормой усилия на рулевое колесо – 25кгс. Эта цифра контролируется с помощь динамометрического ключа при запрессованных пальцах и установленной сошке.

Ремонт рулевой колонки своими руками

Под ремонтом рулевой колонки подразумевают ремонт рулевого редуктора ВАЗ 2107. В процессе эксплуатации рулевого редуктора, возникают различные виды неисправностей: начиная от безобидного скрипа рулевого управления и заканчивая полным отказом рулевого управления.

Конечно, скрипы устраняются заменой устаревших элементов панелей облицовки и заменой неисправных блоков, предназначенных для переключателей.

Для предотвращения скорейшего износа механизма рулевого редуктора, необходимо контролировать уровень масла и поддерживать его в норме. А вот в случаях, когда неприятность уже произошла, но все обошлось, необходима замена рулевой колонки ВАЗ своими руками.

Рулевое управление комбайнов и вилочных погрузчиков

Из-за большого веса жатки, и особенностей компоновки, на переднюю часть самоходного зерноуборочного комбайна приходится основная часть веса, поэтому передние колёса выполняют ведущими и большого размера. Ввиду технических сложностей поворота этих колёс, рулевое управление зерноуборочных комбайнов осуществляется задними колёсами небольшого размера. Они также поворачиваются на разные углы (рулевой трапецией), чтобы избежать бокового скольжения, аналогично управлению автомобилей.

Аналогичная ситуация присутствует и у вилочных погрузчиков, так как на передние колеса приходится вес поднимаемого груза. По этой причине большинство таких машин также имеют управляемые колеса сзади.

Неисправности колонки и ее замена

Основа рулевой колонки — это редуктор с двумя шестернями, одна из которых червячного типа. Почувствовать неисправность рулевого управления можно на самой ранней стадии, поэтому главное — это не пропустить первый «звоночек» и провести ремонт вовремя.

Основные признаки поломки.

1. Скрипы непосредственно в колонке, вызванные чрезмерным износом различных элементов, а также неисправностью подрулевых выключателей.
2. Наличие люфтов — самый опасный признак. Причем люфт может быть двух типов — осевой и продольный. Первый говорит о неисправности редуктора или соединения на шлицах, второй — о чрезмерном износе кронштейна.

Первым делом стоит проверить затяжку всех резьбовых соединений. Если долгое время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному проворачиванию руля. Со временем шлицы попросту стираются. Причем прийти в негодность могут шлицы на рулевом редукторе, а его цена довольно высокая, и никакая регулировка рулевой колонки ВАЗ не сможет помочь.

Если присутствует осевой люфт, его можно немного уменьшить. Несложная регулировка рулевой колонки ВАЗ позволит сделать это за несколько минут. Для работы потребуются плоская отвертка и ключ на 19, которым нужно ослабить гайку на верхней крышке редуктора. Нужно взять в помощь напарника, который будет вращать руль в разные стороны. Поворачивать рулевое колесо следует не более чем на 20-30° в каждую сторону. Это позволит отверткой прокрутить регулировочный винт, при закручивании которого люфт уменьшится. Когда он достигнет минимального значения, необходимо затянуть гайку.

Используя ключи на 17, выкручивают три гайки от болтов крепления редуктора к кузову. Далее проводится ремонт или замена, если регулировка рулевой колонки ВАЗ невозможна. При установке новой колонки необходимо надежно затягивать все резьбовые соединения, а после окончательной сборки провести регулировку развала и схождения колес автомобиля ВАЗ 2106.

Снимать рычаг с редуктора нежелательно. Во-первых, его очень сложно демонтировать, потратите немало времени и сил. Во-вторых, любая регулируемая колонка продается вместе с этим рычагом, он идет в комплекте с редуктором. Затяжка проводится гайкой, которую сложно выкрутить. Все это сделано в целях повышения безопасности.

В автомобилях классических моделей, таких, например, как ВАЗ 2107, основным элементом рулевого механизма является редуктор. Благодаря ему вращательные движения руля через систему тяг передаются передним колесам. Ремонт редуктора ВАЗ 2107 – явление достаточно редкое. Единственный случай – это замена рулевой червячной пары, в связи со значительным ее износом.

В остальных случаях можно обойтись стандартной процедурой технического обслуживания рулевой системы. Эти операции не представляют особой сложности и могут быть свободно выполнены своими руками. В рамках технического обслуживания заводом-изготовителем рекомендуется контроль уровня и периодическая замена масла редуктора рулевого механизма. Для этого снятие его с автомобиля не требуется, все операции выполняются без разборки.

Контроль уровня выполняется при помощи тонкой чистой отвертки. Ключом на 8 откручиваем пробку и отверткой проверяем наличие масла. Его уровень должен быть чуть ниже заливного отверстия. Если уровень меньше необходимого, нужно долить масло.

Принцип работы

Принцип действия рулевого управления достаточно прост и базируется на правилах работы рычагов и передаточных механизмов. Рулевое колесо крепится на верхнюю часть вала и жестко закрепляется на нем.  На нижней части вала так же жестко закрепляется шестерня. В результате вращение руля усилие и угол поворота точно передается на нижнюю часть вала, заставляя таким же образом проворачиваться и шестерню.

Шестерня через пазы, соответствующие ее зубцам, соединена с металлической рулевой рейкой. Поэтому данные механизмы рулевого управления называются реечными. С помощью болтов или резьбового соединения на рейке закрепляются рулевые тяги, представляющие собой прочные цельнометаллические валы.

На тяги наворачивается важнейший элемент, от которого зависит работа рулевого управления автомобиля – рулевые наконечники. В них установлены рулевые пальцы, которые вставляются в рычаги поворотных кулаков, закрепляясь гайкой.

В поворотные кулаки вставляются колесные ступицы, тормозные диски и управляющие колеса автомобиля. Таким образом, усилие от руля через систему рычагов передается для их поворота на нужный угол.

Особенности конструкции, обеспечивающие долговечность и безопасность работы

Чтобы исключить попадание влаги и грязи, механизм рулевой рейки и шестерни закрывается кожухом. Это позволяет избежать неисправности рулевого управления, связанной с преждевременным износом этого узла, который подвергается повышенным нагрузкам. Для его герметизации дополнительно устанавливают резиновые пыльники. Чтобы облегчить управление автомобилем, на рулевой механизм дополнительно может ставиться гидравлический или электрический усилитель.

Важная деталь системы управления — рулевой наконечник, состоящий из рулевого пальца, укрепленного между верхним и нижним вкладышем. Чтобы они обжимали палец, в верхней части наконечника устанавливается пружина и конструкция плотно затягивается. Для защиты от пыли и влаги на наконечник устанавливают резиновый пыльник.

Сам палец затягивается в рычаг поворотного кулака специальной корончатой гайкой, чтобы она была зафиксирована на пальце. Гайка сначала затягивается, потом одна из прорезей короны совмещается с отверстием на пальце и шплинтуется. В некоторых моделях вместо этой системы используются самоконтрящиеся гайки.

Такая конструкция позволяет передавать усилие с рулевого колеса на механизм синхронно. Но в результате эксплуатации, сильных динамических ударов и стандартного износа, вкладыши разбиваются пальцем, и появляется люфт рулевого управления. Это приводит к тому, что усилие с рулевого колеса передается с запаздыванием, не синхронно.

При длительной эксплуатации это явление проявляется на обоих наконечниках и реечном соединении, это называется суммарный люфт в рулевом управлении. Определить его можно по величине свободного хода руля, когда он поворачивается, а усилие на управляющие колеса не передается. Большой суммарный люфт говорит о сильном износе рулевого управления и необходимости его ремонта.

Важным моментом ухода за рулевым управлением является отслеживание цельности резиновых пыльников. Попадание пыли и грязи в защищаемые ними элементы приводит к их быстрому износу. Их своевременная замена позволяет избежать дорогостоящего ремонта.

В автомобилях рулевой вал не является цельной конструкцией, он состоит из трех частей – вал рулевого колеса, рулевого механизма и карданной передачи. Такая конструкция позволяет регулировать руль по высоте. Для фиксации настроек используется специальный фиксатор.

Ремонт рулевого редуктора УАЗ-469

В некоторых случаях может потребоваться ремонт рулевого редуктора. Для того чтобы выполнить работы по ремонту, не обязательно наличие профильного образования. С задачей справится человек, имеющий минимальные технические знания. Разборка рулевого редуктора осуществляется в следующей последовательности.

Демонтировать редуктор с посадочного места. Для этого необходимо открутить и выбить болт, фиксирующий вал червяка в проушине крестовины. После этого открутить три болта, крепящих рулевой редуктор к раме автомобиля. Слить масло. Смазка деталей рулевого редуктора осуществляется маслом. Оно заливается в картер. Во избежание вытекания масла в корпусе установлены сальники. Для слива отработавшей жидкости необходимо выкрутить специализированную заглушку, расположенную на картере. Демонтировать сошку. Деталь жестко установлена на валу и зафиксирована гайкой. Для снятия можно использовать специализированный съемник. При его отсутствии можно сбить сошку с вала молотком

Важно не повредить резьбу вала. Открутить боковую крышку

Для этого необходимо открутить 4 болта, служащие для крепления крышки к корпусу. Демонтировать вал сошки

Деталь вынимается из корпуса редуктора вместе с роликом. Для того чтобы демонтировать вал, следует нанести по нему несколько ударов молотком из мягкого металла. Применение обычного молотка возможно только в совокупности с наставкой из алюминия или меди. Некоторые автомобилисты используют деревянную дощечку. Ее наставляют на вал и наносят удары. Таким образом, удается защитить резьбу от повреждений. Открутить болты крепления нижней крышки и демонтировать деталь. Под крышкой установлены регулировочные прокладки. Необходимо аккуратно демонтировать их. Демонтировать червячный вал.

После разборки все детали очищают от смазочного материала и металлической стружки, образовавшейся в результате трения. Проводится деффектовка деталей. Вышедшие из строя части необходимо заменить новыми. Сборка и установка узла осуществляется в обратной последовательности. После сборки необходимо провести регулировку рулевого редуктора.

Рулевые механизмы

Рулевые механизмы по конструкции делят: на винтовые, червячные и шестеренчатые. Требования, предъявляемые к конструкции рулевых механизмов, достаточно противоречивы. Для легкого поворота управляемых колес необходимо иметь большое передаточное отношение рулевого механизма, но при этом увеличивается время поворота управляемых колес. Поэтому, при постоянном значении передаточного числа Uрм редуктора рулевого механизма его величину для легковых автомобилей ограничивают в пределах Uрм = 12 … 20, для грузовых автомобилей Uрм = 15 … 25.

Рулевой механизм с глобоидным червяком и роликом (рис. 7) отличается малым внутренним трением и вследствие этого высокой долговечностью незначительным износом контактирующих поверхностей. Условия зацепления червяка и ролика практически не изменяются при больших углах поворота червяка.

Рис. 7. Рулевой механизм с глобоидным червяком и роликом

Глобоидальный червяк (глобоида — образующая червяка) позволяет выполнять регулировку зацепления даже при относительно больших износах. В картере 1 рулевого механизма на роликовом подшипнике 2 и подшипнике скольжения 3 установлен вал 4 сошки 5. В проушине вала 4 неподвижно закреплена ось 6 трехгребневого ролика 8. Ролик вращается на игольчатых подшипниках 7. Гребни ролика входят в зацепление с винтом глобоидного червяка 9, неподвижно закрепленного на рулевом валу 10, вращающемся на роликовых подшипниках 11. При повороте рулевого колеса поворачивается червяк 9 и вал 4 сошки вместе с роликом 8.

Ось 6 ролика сдвинута по отношению к оси червяка на величину Δ, равную примерно (5… 7) мм, что позволяет устранить зазор в зацеплении в случае износа деталей. Зазор устраняется смещением вала сошки вправо с помощью регулировочного винта 12, фиксируемого контргайкой 13. Регулировка зазора производится при положении прямолинейного движения управляемых колес. Зазоры в конических подшипниках 11 устраняются уменьшением количества прокладок 14.

Рулевой механизм винт — гайка — рейка — сектор (рис. является комбинированным рулевым механизмом с двухступенчатым редуктором, отличающимся повышенным ресурсом. Первоначально применялся для грузовых автомобилей с большой полной массой.

Рис. 8. Рулевой механизм винт — гайка — рейка — сектор

В первой ступени комбинированного рулевого механизма, вращение винта 1, жестко соединенного с валом рулевого колеса, преобразуется в поступательное движение шариковой гайки 2, на наружной поверхности которой нарезаны зубья рейки 3. Вторая ступень редуктора состоит из зубчатой рейки 3, находящейся в зацеплении с зубчатым сектором 4, закрепленном на валу сошки 5. Для увеличения КПД механизма, трение скольжения в гайке заменяют трением качения с помощью шариков 6.

Винт 1 установлен в картере 9 рулевого механизма на двух конических подшипников 10, натяг которых регулируется количеством прокладок между картером 9 и крышкой 11. Регулировка зазора в зацеплении рейка — сектор выполняется смещением вала 5 сошки вдоль оси вращения с помощью регулировочного вина 7, фиксируемого контргайкой 8. регулировка обеспечивается за счет конической формы и переменной толщины зубьев рейки и сектора.

Шестеренчатый (реечный) рулевой механизм (рис. 9) отличается простотой конструкции и в основном применяется на легковых автомобилях категории Ml. Редуктор состоит из шестерни 3, закрепленной на ведущем валу 2 и зубчатой рейки 4. При повороте рулевого колеса шестерня 3 перемещает рейку 4, с которой соединяются боковые тяги 8 и 9 привода рулевого управления. Боковые тяги шарнирно соединены с поворотными рычагами 11, жестко закрепленными на поворотных цапфах управляемых колес. Картер рулевого механизма 5 крепится к кузову автомобиля 17. Рулевой вал 2 с неподвижно закрепленной на нем шестерней 3 вращается в упорных шариковых подшипниках 12, установленных в картере 5.

Рис. 9. Реечный рулевой механизм

Предварительный натяг (зазор) в подшипниках регулируется с помощью регулировочного кольца 6. Рейка поджимается к шестерне упором 14 с пружиной 15. Угол схождения колес регулируется длиной боковых тяг с помощью резьбовых соединений 10 тяг 8 и 9 с шарнирами 16.

Устройство и принцип работы системы AFS

. Конструкция достаточно простая и отличается неплохим КПД передачи крутящего момента руля (устанавливают на авто с независимой подвеской). Основой служит рулевая рейки с шестерней, сама же шестерня устанавливается на вал и постоянно находится в сцеплении с рейкой.

Вращая руль, рейка за счет шестеренки перемещается в горизонтальном положении влево или вправо. Тяги, прикрепленные к рейке, так же перемещаются в соответствии с поворотом руля, тем самым передавая усилия на колеса и поворачивая их по сторонам. Основные плюсы в самом строении, меньше тяг и шарниров, компактность, невысокая цена обслуживания, простота конструкции и надежность. Есть и минусы, редуктор такого механизма весьма чувствительный к неровностям на дороге, за чет чего любой удар колеса передается на руль.

Второй вид механизма –

. Считается самым старым видом среди существующих вариантов. Чаще всего встречается на классических, отечественных автомобилях, а так же на машинах с повышенной проходимостью. Как правило, подвеска таких автомобилей зависимая. От предыдущего вида червячный механизм отличается наличием червячного ролика, вместо шестерни, картера, а так же рулевой сошки.

Последний из видов рулевого управления –

. В отличие от двух предыдущих видов, механизм соединяется с помощью гайки и шариков специального винта. Как показывает практика, износ такого механизма минимальный, а детали ломаются очень редко.

Чаще всего винтовой механизм применяют на грузовых автомобилях, автобусах и легковых автомобилях представительского класса с повышенным комфортом и безопасностью. По принципу работы винтовой подвид работает так же, как и червячный, передавая момент прокручивания руля через червячную передачу.

Соответственно с зашитой логикой и программой блоки управления создают управление исполнительными механизмами как сервопривод рулевого механизма, сервопривод колес и электромагнитное сцепление возле руля. Рассмотрим механизмы и их назначение по отдельности. Благодаря сервоприводу рулевого механизма колеса повернутся на определенный угол, как правило, на каждое колесо инженеры установили свой сервопривод.

Для симуляции реальности поворота руля с усилием используется сервопривод руля, создается ощущения скольжения колес по дороге. Одним из важных элементов безопасности является электромагнитное сцепление. Во время подачи электроэнергии сцепление будет в разомкнутом состоянии, а рулевое управление будет проходить по проводам.

Принцип работы не такой то и сложный, когда водитель начинает вращать руль, датчик поворота руля считывает угол изменения положения и передает информацию на блоки управления. Далее идут расчеты, насколько нужно повернуть передние колеса. Таким образом, сервопривод перемещает рулевую рейку и обеспечивает поворот колес в соответствии с рассчитанным углом.

В это же время, рассчитав угол поворота, блок управления посылает обратно на сервопривод руля сигнал и имитирует усилие поворота колес. Как видим принцип работы механизма не сложный, но все же требует большой точности механизмов и их согласованности. Кроме этого стоит следить за исправностью всего механизма.

Самая главная функций эпициклической шестерни — изменение передаточного отношение, которое может достигать 1:10 при максимальной скорости вращения в определенном направлении. При этом руль становится острым, а углы поворота влево и вправо до упора уменьшаются, благодаря чему достигается больший комфорт в управлении.

При росте скорости движения, электродвигатель вращается медленней и передаточное отношение рулевого механизма уменьшается. В конечном итоге, электродвигатель прекращает свое вращение, это происходит на скорости в 180-200 км/ч, а усилие от рулевого колеса передает напрямую на рулевой механизм.

Если вдруг при повороте, будет зафиксирована избыточная поворачеваемость (потеря сцепления задних колес с поверхностью), то система динамической стабилизации DSC автоматически корректирует углы повороты передних колес. Также система стабилизирует движения автомобиля на скользкой дороге или при торможении.

Дальнейшее включение электромотора осуществляется с набором скорости, при этом его ротор вращается в обратную сторону. Величина передаточного числа равняется 1:20, многократно снижается острота руля и возрастает величина его оборотов, что позволяет в разы увеличить управляемость транспортным средством во время езды при высоком скоростном режиме.

Напоследок отметим, что система AFS постоянно находится в рабочем состоянии. Отключить ее невозможно.

Масло в редукторе

Для уменьшения трения внутренних элементов рулевой колонки в механизм заливается трансмиссионное масло GL-4, GL-5 класса вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке, для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объем коробки передач на ВАЗ 2107 составляет 0,215 литра.

Проверка уровня масла

Во избежание преждевременного выхода из строя деталей механизма необходимо периодически проверять уровень масла и заменять его. Стоит иметь в виду, что трансмиссионная жидкость хоть и медленно, но вытекает, причем течь происходит вне зависимости от того, новая колонка или старая. Проверка уровня выполняется следующим образом:

1. Ключом на 8 откручиваем крышку заливной горловины.
2. Крышка заливной горловины откручивается ключом на 8
3. С помощью отвертки или другого инструмента проверьте уровень масла в картере. Нормальный уровень должен быть у нижнего края заливного отверстия.
4. Для проверки уровня масла в редукторе подойдет отвертка или другой инструмент
5. При необходимости залейте смазку шприцем, пока она не начнет вытекать из заливного отверстия.
6. Закрутите пробку и очистите приводной механизм от пятен.

Как заменить масло в редукторе

Что касается замены масла в рулевом механизме, то данную процедуру следует проводить раз в полтора года. Если было принято решение о смене смазки, нужно знать, как выполнить процедуру. Помимо новой смазки вам потребуются два шприца максимально возможного объема (купленные в аптеке) и небольшой отрезок промывочного шланга. Процедура проводится в следующем порядке:

1. Крышка заливной горловины откручивается ключом, на шприц надевается кусок трубки, отсасывается старое масло и заливается в подготовленную емкость.
2. Старая смазка удаляется с рулевой колонки с помощью шприца
3. Вторым шприцем заливается новая смазка в редуктор до нужного уровня, при этом рекомендуется провернуть маховик.
4. В шприц набирается новая смазка, после чего заливается в редуктор
5. Закрутите крышку и сотрите все следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма G7, каждый владелец этого автомобиля может провести профилактику, ремонт или замену узла. Причиной ремонта являются характерные признаки неисправности в механизме. При обнаружении деталей с видимыми повреждениями их необходимо заменить в обязательном порядке. Поскольку рулевая колонка является одним из ответственных узлов автомобиля, все действия необходимо выполнять в строгой последовательности.

Конструкция рулевого управления автомобиля

Рулевое управление автомобиля состоит из трех компонентов:

1. Колонки.
2. Механизма.
3. Привода.

За счет взаимодействия этих компонентов между собой осуществляется передача действий водителя на колеса управляемой оси, что и обеспечивает их поворот.

Дополнительно в конструкцию авто входит вспомогательный механизм – усилитель рулевого управления, частично компенсирующий усилие водителя,тем самым упрощая управление машиной.

Колонка

Рулевая колонка представляет собой вал, посредством которого усилие водителя передается на механизм. Один конец этого вала заведен в салон, и на него посажен руль (шлицевым соединением), посредством которого водитель и осуществляет действия для изменения направления движения (вращает его).

В современных авто рулевой вал является составным – состоящим из нескольких частей, соединенных между собой карданными шарнирами. Достоинства этой конструкции:

1. Возможность регулировки. Составное устройство позволяет водителю настроить для себя удобное положение руля (изменить вылет и угол наклона колонки);
2. Повышение безопасности. Составная конструкция является травмобезопасной — за счет карданных шарниров при фронтальном ударе авто о препятствие, колонка «ломается», а не выходит в салон навстречу водителю;

Вал рулевой колонки пустотелый, что позволяет протянуть внутри него проводку для питания  элементов – клавиши звукового сигнала, пиропатрона подушки безопасности, системы подогрева рулевого колеса.

На колонку устанавливается ряд органов управления оборудованием авто:

• переключатель поворотников;
• рычаг установки режима работы головного света (ближний, дальний свет);
• переключатель стеклоочистителей и системы омыва лобового и заднего стекла;
• переключатели передач КПП (в авто, оснащенных АКПП, РКПП, вариатором);
• клавиши управления мультимедийной системой, круиз-контролем (непосредственно на руле);
• замок зажигания;

Расположение указанных элементов на рулевой колонке обеспечивает удобный доступ к ним водителю.

Механизм

Рулевой механизм червячного типа

Рулевой механизм ключевой в системе. Этот узел обеспечивает увеличение усилия, приложенного водителем к рулю, и передачу его на привод.

Чаще всего используется рулевой механизм двух видов: червячный и реечный.

В червячном рулевом механизме основными элементами являются червячок и ролик. На легковых авто распространение получил механизм типа «шестерня-рейка». В узле этой конструкции вращательное движение шестерни преобразуется в возвратно-поступательное перемещение рейки с зубчатым сектором. Именно шестерня и рейка — ключевые элементы механизма. Эти составляющие размещаются в корпусе, закрепляемом в подкапотном пространстве на моторном щите или подрамнике.

Косозубая шестерня жестко посажена на второй конец вала рулевой колонки, поэтому воздействие на руль приводит к вращению шестеренки.

Благодаря зубьям шестеренка имеет постоянное зацепление с зубчатым сектором на рейке. Сама рейка представляет собой  шток, поэтому вращение шестерни приводит к смещению рейки по продольной оси (к примеру, при вращении руля влево, рейка уходит вправо). Рулевая рейка связана с рулевым приводом, воздействующим на колеса.

За счет такой конструкции механизма и обеспечивается передача усилия (и его увеличение благодаря заданному передаточному соотношению) от руля к приводу.

Статья в тему:

• Гидроусилитель руля: устройство и принцип работы
• Что такое демпфер в автомобиле и для чего он нужен?
• Как отрегулировать развал-схождение своими руками?

Привод

Рулевой привод включает в себя систему тяг, соединяющих рейку с поворотными кулаками колес. К рейке тяги закрепляются жестко, а вот с поворотными кулаками они соединяются через рулевые шаровые наконечники.

В зависимости от конструкции подвески, в роли поворотного кулака может выступать амортизационная стойка (подвеска МакФерсона) или ступица колеса (в рычажных подвесках).

В подвеске МакФерсона возможность вращаться стойке вокруг оси обеспечивается опорным подшипником и шаровой опорой. В рычажных же подвесках вращение ступицы осуществляется за счет использования двух шаровых опор (верхней и нижней). Опоры и опорные подшипники хоть и являются составными элементами подвески, но от них зависит и работа рулевого управления.

Видео — Ремонт рулевого редуктора

https://youtube.com/watch?v=_iGPcODrMRc

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

• Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
• Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Зимняя резина на киа спортейдж 4

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Неисправности редуктора рулевого механизма.

Редуктор ваз 2107 не нуждается в чрезмерном вмешательстве. Основное условие нормальной работы — наличие смазки. Скрипы или посторонние звуки в конструкции — это часто встречающееся повреждение. Так как в этой модели руль крепится к валу с помощью шлицов, затянутых гайкой, то в случае ослабления крепления, шлицы будут наиболее подвергнуты износу, а руль будет болтаться. Из крестовин карданного вала могут послышаться скрипы, которые появляются в результате износа деталей механизма или не хватает смазки.

Также, часто встречается поломка люфта руля. Карданный вал может сняться и как результат возникает зазор. Что бы отрегулировать рулевую колонку, предусматривают болт с контргайкой. Гайку оттягивают и вкручивают болт до того момента, пока люфт не придет в нормальное состояние. Затем эту гайку затягивают и фиксируют в нужном положении. Руль после этого процесса будет крутиться гораздо туже, но люфт будет уменьшен.

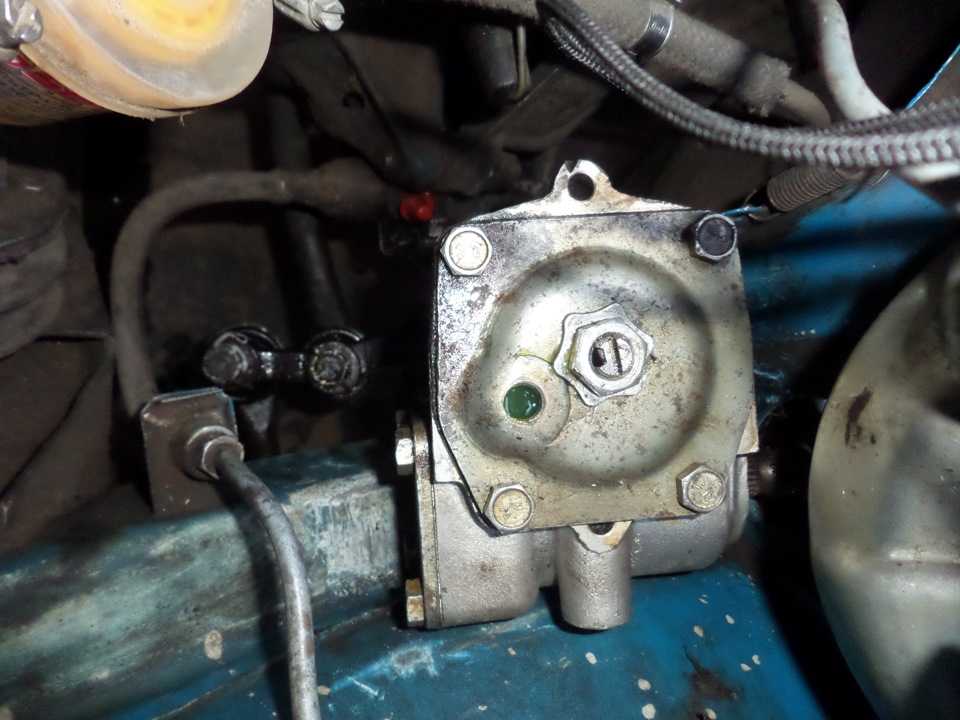

Рулевой редуктор ВАЗ 2107

Перед тем как начинать проверку неисправности рулевого механизма, при условии выявленных симптомов, нужно отрегулировать зацепление. В случае, если регулировка прошла безуспешно (например руль туго вращается, а люфт не исчез), то следует разобрать редуктор, чтобы найти неисправные или неработающие части механизма.
