Карбюратор ваз 2101: назначение, устройство, неисправности и их устранение, регулировка узла

Регулировка карбюратора ВАЗ 2101

Регулировка карбюратора ВАЗ 2101 – это очень важная процедура, без которой не сможет нормально функционировать любая машина, а уж тем более, такая возрастная, как «копейка»

Важно заметить, что регулировки карбюраторов учат не один год, и даже есть такая профессия – карбюраторщик, но мы твердо уверены, что с определенным пакетом знаний и без боязни «испачкать руки», с ней сможет справиться абсолютно каждый автовладелец

Именно по этой причине, мы решили составить для вас достаточно подробную инструкцию, чтобы вы могли сэкономить свои деньги и продолжать радоваться поездкам на настоящей отечественной классике.Если Вам надоела настройка и ремонт карбюратора, а также солидное потребление топлива Вашей копейки, стоит обратить внимание на автомобили Королла одиннадцатого поколения в toyota-ua.com/models/new-corolla. Toyota Corolla 2013 отличается значительной экономией топлива благодаря инжектору, который обеспечивает стабильную эффективную работу двигателя и менее загрязненные выбросы в атмосферу

Корректируем положение дроссельной заслонки

Первым этапом регулировки карбюратора на «копейке», является выставление правильного положения дроссельной заслонки. Чтобы правильно проделать эту работу, вы должны выполнить следующие несложные манипуляции:

Шаг 1: в ручном режиме поверните рычаг управления дроссельной заслонки против часовой стрелки, чтобы она полностью открылась.

Шаг 2: замерьте расстояние до первичной камеры, оно должно быть в пределах от 12,5 до 13,5 миллиметров. Если это не так, скорректируйте его за счет подгибания усика тяги.

Шаг 3: замерьте величину максимального открытия дроссельной заслонки, оно должно быть в пределах от 14,5 до 15,5 миллиметров. Если это не так, то вам следует его скорректировать, подкрутив шток пневматического привода.

Корректируем пусковое устройство

На втором этапе, регулировка карбюратора ВАЗ 2101, заключается в настройке пускового устройства. Как и в предыдущем случае, мы приведем пошаговую инструкцию, которая вам поможет легко и просто справиться с задачей.

Шаг 1: в ручном режиме поверните рычаг дроссельной заслонки вторичной камеры против часовой стрелки, чтобы она закрылась.

Шаг 2: проверьте, чтобы кончик рычага тяги жестко крепился к оси дроссельной заслонки первичной камеры и располагался на самом конце шток пускового устройства. Если вы обнаружите, что это не так, то вам потребуется скорректировать его положение за счет подгибания тяги.

Важно! Подгибать тягу нужно очень аккуратно, так как слишком сильным давлением ее можно отломить. Корректируем производительность ускорителя насоса

Корректируем производительность ускорителя насоса

Третий этап регулировки работы карбюратора на ВАЗ 2101 заключается в контроле и отладке ускорителя насоса.

Начинать работу с ним нужно именно с проверки работоспособности. Для этого вы должны в мензурку собрать топливо, которое выработается за 10 полных циклов работы рычага управления дроссельной заслонкой. У вас должно получиться от 5,25 до 8,75 кубических сантиметров топлива. Если это не так, то вам потребуется провести полную прокачку насос 9-10 раз, после чего произвести повторный замер. Если и это не поможет, то придется полностью менять укоритель топливного насоса.

Выставляем правильный режим холостого хода двигателя автомобиля

Регулировка карбюратора ВАЗ 2101 на финальном этапе заключается в выставление правильных оборотов холостого хода двигателя. Для этого вы должны совершить следующие простые действия.

Шаг 1: прогрейте двигатель в течение 10-15 минут.

Шаг 2: заглушите двигатель и закройте винт качества и винт количества до упора.

Шаг 3: отпустите винт количества на 3 оборота, а винт качества на 5 оборотов.

Шаг 4: запустите двигатель и при помощи винта количества установите частоту вращения мотора на уровне 800 оборотов в минуту.

Шаг 5: начните медленно закручивать винт качества, тем самым уменьшая обогащение топливной смеси. Делать это нужно до тех пор, пока обороты не начнут падать.

Шаг 6: выкрутите винт качества на пол оборота и зафиксируйте.

Как видите, регулировка карбюратора производится также легко, как и регулировка клапанов ВАЗ 2101. Главное, это внимательность и аккуратность, и вы вполне сможете справиться с задачей самостоятельно.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Немного теории о пусковом устройстве

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

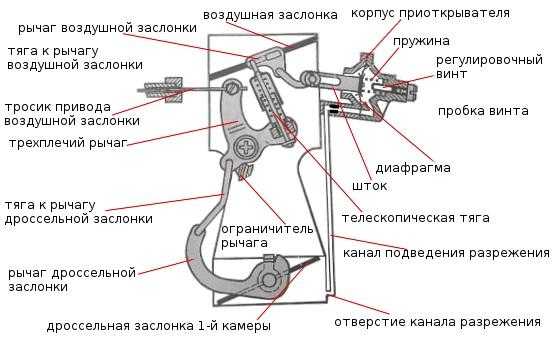

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

  • Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
  • Срабатывает телескопическая тяга;
  • Тяга поворачивает воздушную заслонку.
  • Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
  • Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

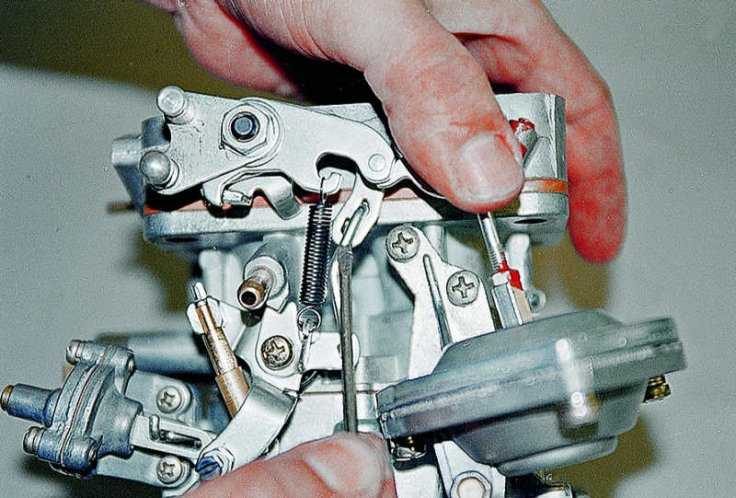

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

Поводы для регулировки карбюратора ВАЗ 2106

Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

  • затруднения при запуске холодного двигателя;
  • неустойчивая работа двигателя на холостом ходу;
  • провалы при нажатии на педаль акселератора;
  • громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.

  1. Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.

Автомобиль глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

  1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

Появление в салоне запаха бензина

В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.

Для устранения причин попадания паров бензина в салон следует:

  1. Проверить топливопроводы на предмет протечек.
  2. Заменить уплотняющие элементы карбюратора.

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

  • засорения подводящих каналов, носика распылителя и нагнетательного клапана;
  • разгерметизации корпуса;
  • соскочившей трубки вакуумного регулятора опережения зажигания.

Для устранения этой неисправности необходимо:

  1. Заменить уплотняющие элементы карбюратора.
  2. Затянуть болтовые соединения.
  3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
  4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
  5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106

Хлопки в выпускной системе

Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:

  • позднее зажигание;
  • неплотное прилегание выпускных клапанов;
  • несоответствие фаз газораспределения.

Для устранения возможных причин появления этой неисправности необходимо:

  1. Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.

Процесс регулировки

Регулировка карбюратора ВАЗ-2106 может производиться лично автовладельцем или на специализированной станции. Следует помнить, что от качества и правильности выполненной процедуры будет зависеть эксплуатация автомобиля при любых режимах езды, в любую погоду и при различных условиях

Поэтому, перед тем как начинать ремонт, важно приобрести определенные навыки. Нужно хорошо знать устройство карбюратора, принцип его работы

Также требуется иметь определенный набор приспособлений и инструментов:

  • различные отвертки;
  • ключи различных размеров;
  • сверла и щупы (круглые);
  • зубочистки;
  • грушу из резины;
  • линейку;
  • пинцет;
  • штангенциркуль;
  • ветошь;
  • специальные емкости для промывания.


Приспособления для регулировки устройства

Регулировка пускового устройства

Пусковое устройство регулируется при помощи открытия или закрытия воздушной заслонки. Эту операцию можно провести непосредственно на автомобиле, достаточно лишь снять воздушный фильтр. Кроме этого, потребуется:

  1. Открутить пробку устройства пуска, поскольку под ней находится специальный винт.
  2. Нажать на трехплечный рычаг. Для этого следует вытянуть рычаг подсоса в салоне, после этого закрыть заслонку и утопить тягу в корпус устройства пуска до конца.
  3. При помощи сверла диаметром 5,5 мм проверить величину зазора от нижней кромки заслонки до стенки камеры.
  4. С помощью тонкой отвертки повернуть винт регулировки, тем самым изменяя показатель зазора.
  5. Далее требуется взять воздушную заслонку за трехплечный рычаг в закрытом положении и при помощи сверла 1 мм проверить зазор между стенкой камеры и дроссельной заслонкой.
  6. Отрегулировать зазор установкой рычага в другое отверстие или путем подгиба тяги.

Перевод рычага для регулировки зазора

Регулировка поплавка

Данный этап представляет собой один из наиболее важнейших процессов общей настройки. Карбюраторный поплавок является элементом так называемой поплавковой камеры. Если увеличенное количество воздуха или бензина в смеси будет поступать в камеру сгорания, то работа мотора будет неровной. Это увеличивает как расход бензина, так и его токсичность, когда топлива поступает много. И наоборот, топлива будет не хватать для нормального горения, если его поступает мало. Для правильного количества смеси требуется регулировка поплавка. Рекомендуется установить его ход в 8 мм.

Кроме этого, перед установкой показателя желательно его снять и проверить на отсутствие различных нарушений, дефектов и других неполадок.

Регулировка смеси

Все действия проводятся при помощи контрольных винтов. Они имеют заводскую напрессовку из пластика, которая ограничивает их обороты в диапазоне от 50 до 70°. Если представленного диапазона недостаточно, то можно выломать напрессовку и установить требуемое значение. Однако обязательно необходимо это проводить на разогретом моторе.

Регулировка дроссельных заслонок

Холостой ход

Последовательность действий:

  1. Завести мотор и подождать его прогрева до нормальной температуры 90 °С. После этого необходимо его заглушить.
  2. Отыскать на карбюраторе винты и закрутить их полностью. После чего винт качества открутить на пять оборотов, а винт количества ослабить на три.
  3. Завести двигатель и при помощи винта количества выставить частоту вращения по тахометру до 800 об/мин.
  4. Закручивать винт качества до того момента, пока количество оборотов не начнет опускаться. Периодически следует останавливаться и добавлять по половине оборотов.

Регулировка тяг

Перед проведением любых действий нужно измерить расстояние между наконечниками тяг. Делается это при помощи штангенциркуля. Согласно оригинальным заводским установкам, это расстояние должно составлять 80 мм. Чтобы отрегулировать длину, потребуется ослабить зажимы.

После этого следует провести проверку фильтра. Нужно очистить запорный клапан и просушить его. Он отвечает за потерю мощности и проблемы с подачей бензина, поэтому весь карбюратор рекомендуется хорошо промыть.

Поломки карбюратора копейки

А теперь стоит рассмотреть то, какие могут случиться неполадки в карбюраторе. Если вдруг двигатель начинает работать неустойчиво в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, не нужно обвинять в бедах карбюратор. В частности, это актуально для тех случаев, когда подобные симптомы стали проявлять себя резко, никаких предпосылок к этому не было.

Если вдруг выходит из строя карбюратор, либо какой-то его узел, или сбиваются его настройки, то изменение работы происходит не резко, а плавно. Очень часто виной плавающих оборотов холостого хода является электромагнитный клапан, который устанавливается на карбюраторе ВАЗ. Если ваш автомобиль имеет в своей конструкции подобное устройство, то в первую очередь нужно его проверить.

Для этого отсоедините провод, который идет к нему, после чего подаете на контакт клапана плюс от аккумуляторной батареи. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключен к электроклапану. Если напряжения нет, то имеется разрушение проводки от замка зажигания до электромагнитного клапана.

Также симптомы, описанные выше, могут проявляться в тех случаях, если на электродах свечей зажигания имеется очень большой нагар. Вследствие этого мощности искры попросту не хватает, чтобы воспламенить топливовоздушную смесь. Если присутствует нагар на электродах, то в этом нужно обвинять уже сам карбюратор. Дело в том, что он подает очень много топливовоздушной смеси в камеры сгорания. Самая печальная причина для этого — прогорание впускного клапана.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

  • Гаечные ключи.
  • Ветошь.
  • Отвертки (крестовая, плоская).
  • Защитные перчатки.
  • Растворитель.
  • Зубочистки.
  • Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Общие сведения о карбюраторе ВАЗ-2105

Ниже перечислены основные сведения о карбюраторах, применяемых на 2105-й модели ВАЗ.

  1. Предназначение. Для получения бензина из топливной системы, его смешивания с воздухом и передачи к цилиндрам двигателя.
  2. Режимы работы. Их четыре: предварительный прогрев, нагрузка для холостого хода, средние обороты, повышенная мощность.
  3. Тип карбюратора: 2105-1107010 для моторов, мощность которых равна 1,3 л. Маркировка наносится на специальную табличку, что производители укрепляют в различные места снаружи устройства. Самые популярные модификации, представленные на российском рынке, – ДААЗ, Озон, Солекс. Их выбирают по объему автомобильного двигателя.
  4. Карбюратор представляет собой сложную систему взаимосвязанных между собой конструктивных частей различного назначения. Его главная ответственность: обеспечивать корректный расход топлива и эффективную работу мотора.

Качество деятельности 2105-го устройства зависит от модификации изделия, надежности его составляющих, марки и качества бензина, соответствия требований настроек техническим требованиям эксплуатации транспортного средства, санитарного состояния и т. д. Особенности функционирования карбюраторов влияют на работу мотора и могут изменять скорость разгона и движения авто, средний расход бензина, особенности зажигания.

Классификация

На большом количестве классических моделей Жигулей используется карбюратор ваз 2101 в разных модификациях. Существует несколько модификаций выпускаемых карбюраторов, которые отличаются не только размером установленных жиклеров, но и наличием или отсутствием системы вакуум-корректора.

Карбюратор ваз 2101 всех модификаций предназначен только для двигателей ваз 2101 и 21011, где устанавливается распределитель зажигания без вакуум-корректора. На автомобили более позднего выпуска устанавливаются системы, которые уже оборудованы вакуумными корректорами. Следует помнить, что использование карбюраторов, идущих на двигатели ваз 2101, 21011 и 2105 без вакуумного регулятора нельзя применять на других моторах и наоборот. Аналогично используется карбюратор ваз 2103 и ваз 2021 — только на моделях, где отсутствует вакуум-корректор.

Обслуживание, регулировка карбюраторов в домашних условиях является довольно сложной процедурой, требующей определенных навыков, знаний и инструментов. Самостоятельно можно отрегулировать холостой ход, произвести замену прокладок, очистку жиклеров, топливных каналов, а также визуально проверить работу ускорительного насоса, при необходимости заменить его. Но окончательную доработку с регулировкой желательно проводить в автосервисе, имеющем диагностическое оборудование для проверки уровня содержания угарного газа в выхлопных газах.
