Регулировка клапанов на ваз 2101-ваз 2107

Таблица порядка регулировки:

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.

Неисправности: признаки, причины и устранение

Для двигателя 2103 производителя ВАЗ характерны следующие поломки:

Поломка	Вероятная причина	Способ ликвидации
Двигатель 2103 не заводится	поломка электромагнитного клапана	замена клапана
выход из строя бензонасоса	прочистка/замена бензонасоса
загрязнение топливного фильтра	установка нового фильтра
не поступает бензин в карбюратор	чистка карбюратора
На ХХ плавают обороты или глохнет мотор	нарушены регулировки холостого хода	регулировка винтами качества/количества режимов ХХ
поломан/засорен карбюратор	ремонт и очистка карбюратора
разрегулированы зазоры между рычагами распредвала и кулачками	регулировка зазоров
Повышенный расход масла	износ уплотнителей	замена прокладок
износ стенок цилиндра либо поршневых колец	подбор ремкомплекта колец
повреждение/выработка маслосъемных колпачков	установка новых колпачков

Регламент техобслуживания

Официальный мануал объясняет устройство ДВС и сроки замены расходников при обслуживании мотора:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Благодаря несложной конструкции замена масла и, даже капремонт доступны своими руками. В советские времена автолюбителями практиковалась модернизация двигателя, варианты которой рассмотрены ниже.

Система питания двигателя А-41

Система питания состоит из топливного насоса высокого давления со всережимным регулятором числа оборотов, топливоподкачивающего насоса, форсунок, фильтров грубой и тонкой очистки, топливопроводов низкого и высокого давления, воздухоочистителя. Топливо засасывается топливоподкачивающим насосом из бака через фильтр грубой очистки и подается через фильтр тонкой очистки к топливному насосу высокого давления. Топливный насос, в соответствии с порядком работы цилиндров, подает топливо по топливопроводам высокого давления к форсункам, которые распыляют его в цилиндрах двигателя. На топлнвопроводы для уменьшения их вибрации устанавливаются соединительные планки. Эксплуатация двигателя без соединительных планок на топливопроводах запрещается.

Система питания двигателя А-41: 1 — воздухоочиститель; 2 — топливопровод перепуска топлива из головки топливного насоса в топливоподкачивающий насос; 3 — пробка для выпуска воздуха; 4 — топливный насос высокого давления; 5 — топливоподкачивающий насос; 6 — трубка дренажная; 7 — пробка сливная; 8 — регулятор частоты вращения; 9 — пробка контрольная; 10 — фильтр грубой очистки топлива; 11 — топливопровод от бака к фильтру грубой очистки; 12 — пробка заливная; 13 — фильтр тонкой очистки топлива 2СТФ-3; 14 — топливопроводы низкого давления; 15 — коллектор выпускной; 16 — топливопровод слива; 17 — форсунка; 18 — топливопровод высокого давления;19 — коллектор впускной.

Каким двигателям и когда нужна регулировка клапанов?

Следует заметить, что далеко не всем двигателям внутреннего сгорания требуется периодическая регулировка клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов устанавливаются таки называемые гидрокомпенсаторы. Эти устройства самостоятельно, в режиме реального времени регулируют зазоры, и поэтому их величина всегда является оптимальной.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Делать это нужно также и не дожидаясь «тревожных звоночков», в рамках проведения мероприятий по текущему техническому обслуживанию автомобиля. Периодичность проверки клапанных зазоров указывается в технической документации на каждое транспортное средство, и, как правило, составляет один раз на каждые 25000 – 30000 километров пробега. Ее обычно проводят на станциях технического обслуживания, но, обладая определенными навыками, проверку клапанных зазоров можно осуществить и самостоятельно.

Технические характеристики ВАЗ 2106

ВАЗ 2106 — пятиместный легковой автомобиль с передним расположением двигателя и задними ведущими колесами. Кузов — несущей конструкции, цельнометаллический, сварной. Тип кузова — седан.

В таблицах ниже приведены технические характеристики автомобиля ВАЗ 2106 и его модификаций.

Габаритные размеры ВАЗ 2106

Параметры	ВАЗ 21061 (ВАЗ 21065-01)	ВАЗ 2106 (ВАЗ 21065-00)
Масса снаряженного автомобиля, кг	1045	1045
Полезная нагрузка, кг	400	400
Разрешенная максимальная масса, кг	1445	1445
Дорожный просвет автомобиля с разрешенной максимальной массой, с шинами 175/70 R13 (165/80 R13), не менее, мм:
до поперечины передней подвески	175	175
до балки заднего моста	170	170
до поддона картера двигателя	182	182
Объем багажника, л	345	345
Допустимая масса груза на дополнительном (верхнем) багажнике, кг	50	50
Максимальная скорость *, км/ч:
с разрешенной максимальной массой	148	150
с водителем и пассажиром	150	152
Время разгона с места до скорости 100 км/ч, с:
с водителем и одним пассажиром	17	16
с разрешенной максимальной массой	19	17,5
Расход топлива * на 100 км пути, не более, л:
при скорости 90 км/ч	7,4	7,4
при скорости 120 км/ч	10,1	10,1
при городском цикле движения	9,9	10,3
Наименьший радиус поворота по следу наружного переднего колеса, м	5,6	5,6
Наибольший подъем, преодолеваемый автомобилем с полной массой без разгона на первой передаче, %	36	36
Тормозной путь автомобиля с полной нагрузкой при экстренном торможении со скорости 80 км/ч, не более, м	43,2	43,2

* — Замеряется по специальной методике, при четырехступенчатой коробке передач.

Двигатель

Двигатели — четырехцилиндровые, рядные, четырехтактные, бензиновые, рабочим объемом 1,5 л (ВАЗ 21061, ВАЗ 21065-01) или 1,6 л (ВАЗ 2106, ВАЗ 21065-00) и мощностью (по ГОСТ 14846) соответственно 71,4 и 74,5 л.с.

Параметры	ВАЗ 2103	ВАЗ 2106
Число и расположение цилиндров	4, в ряд	4, в ряд
Система питания	карбюратор	карбюратор
Топливо	Бензин А-91,АИ-93	Бензин А-91,АИ-93
Диаметр цилиндров и ход поршня, мм	76×80	79×80
Порядок работы цилиндров	1-3-4-2	1-3-4-2
Степень сжатия	8,5	8,5
Рабочий объем, л	1,45	1,57
Номинальная мощность, не менее:
по ISO 1585, кВт	52,5	54,8
по ГОСТ 14846 (нетто), кВт (л.с.)	52,5 (71,4)	54,8 (74,5)
Частота вращения коленчатого вала при номинальной мощности, мин -1	5600	5400
Максимальный крутящий момент при частоте вращения коленчатого вала 3400 мин -1 для двигателя 2103 или 3000 мин -1 для двигателя 2106, Н*м	103,9	116
Минимальная частота вращения коленчатого вала, мин -1	850-900	850-900
Направление вращения коленчатого вала со стороны шкива	правое	правое
Система смазки	комбинированная, под давлением и разбрызгиванием
Система охлаждения	жидкостная, закрытая, с принудительной циркуляцией
Система вентиляции картера	принудительная, с выводом картерных газов во впускной трубопровод

Трансмиссия

Автомобили ВАЗ 2106 и ВАЗ 21061 комплектуются четырехступенчатыми коробками передач. У автомобилей ВАЗ 21065-00 и ВАЗ 21065-01 пятиступенчатая коробка передач и бесконтактная система зажигания.

Сцепление	однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной
Коробка передач	механическая, четырех- или пятиступенчатая, трехходовая, с синхронизаторами на всех передачах переднего хода
Передаточные числа на передачах:
первой	3,67
второй	2,10
третьей	1,36
четвертой	1,0
пятой *	0,82
заднего хода	3,53
Карданная передача	двухвальная, с промежуточной опорой и эластичной муфтой
Главная передача	гипоидная, передаточное число — 4,1 или 3,9
Дифференциал	конический, двухсателлитный

* — Для пятиступенчатой коробки передач.

Ходовая часть

Передняя подвеска	независимая, пружинная, на поперечных рычагах со стабилизатором поперечной устойчивости
Задняя подвеска	зависимая, пружинная, жесткая балка соединена с кузовом одной поперечной и четырьмя продольными штангами
Амортизаторы	гидравлические, телескопические, двустороннего действия
Размер обода колеса	127J-330 (5J-13)
Шины:
тип	радиальные, бескамерные или камерные
размер	175/70 R13 или 165/80 R13 (165/70 R13 **)

** — Для шин модели БЛ-85 полезная масса автомобиля должна быть снижена на 70 кг.

Регулировка клапанов Хонда

Практически на всех ДВС Honda РК осуществляется с помощью регулировочных винтов. Наиболее часто встречающаяся система расположения клапанов – по обе стороны от распредвала, который установлен посередине ГБЦ. Чем-то такая схема напоминает двигатели Уфимского моторного завода, только на «Москвичах» имеется по два клапана в камере сгорания ГБЦ, а на «Хондах» – по четыре.

РК Honda производится на холодном ДВС, выставляются зазоры;

0,17-0,25 мм – для «выпуска»;
0,23-0,32 мм – для «впуска».

Величина зазора зависит от модели двигателя.

Регулировать клапана винтами значительно проще и быстрее, чем шайбами, но регулировку приходится выполнять чаще.

Рассмотрим, как можно отрегулировать клапана на моторе K24 (2.4 л), такой силовой агрегат устанавливается на модели CR-V второго поколения. Выполняем работу следующим образом:

демонтируем верхние декоративные крышки ДВС, отсоединяем от клапанной крышки все, что мешает ее снятию;
снимаем клапанную крышку, чтобы легче было прокручивать к/вал, выворачиваем свечи зажигания;
так как двигатель без свечей прокручивается довольно легко, можно его проворачивать ключом за гайку шкива ГУР;
прокручиваем к/вал до ВМТ, метки на обеих звездочках распредвалов должны смотреть вверх, еще две метки должны находится напротив друг друга;
также при установке меток можно ориентироваться на сами валы – на 1-ом цилиндре кулачки р/валов с каждой стороны смотрят вверх, навстречу друг к другу;
ослабляем контргайку на коромысле впускного вала (первый по счету), производим регулировку с помощью щупа 0,25 мм, установив необходимый зазор, контргайку затягиваем;
затем регулируем второй по счету клапан движка со стороны впускного коллектора;
аналогично производим РК со стороны выпускного коллектора, но уже щупом 0,3 мм;
проворачиваем коленвал на 180 градусов, регулируем зазоры на 3-м цилиндре;
точно также после поворота еще на половину оборота к/вала производим регулирование на 4-м цилиндре, и сделав еще пол-оборота – на втором.

Закрываем клапанную крышку, ставим на место кожухи, подсоединяем патрубки. Все, работа на этом закончена.

Коленчатый вал

Коленвал ВАЗ 2103 изготовлен из суперпрочного материала, имеет девять шеек. Все шейки основательно закалены на глубину 2–3 мм. В коленвале имеется специальное гнездо для установки подшипника.

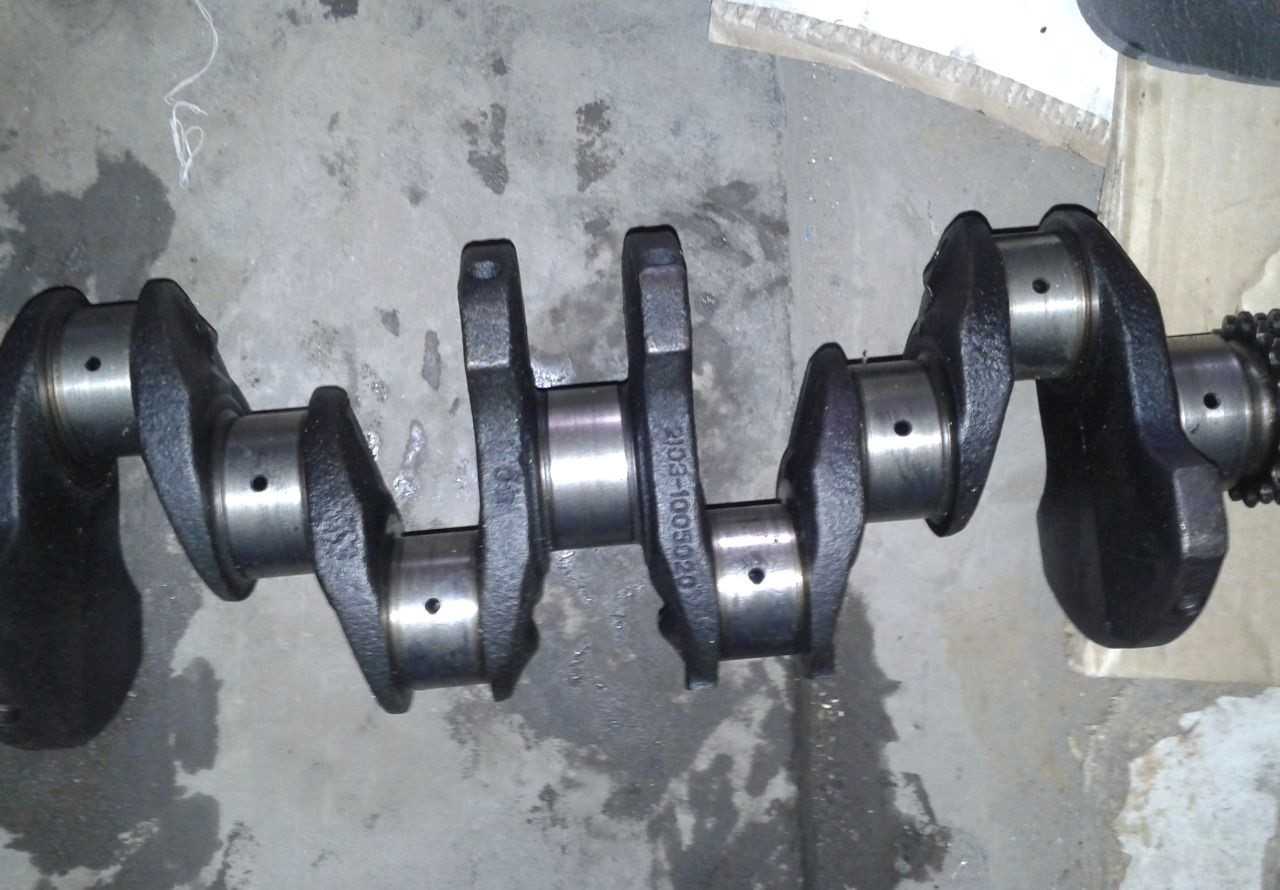

Коленвал ВАЗ 2103

Соединения шеек канальчатое. По ним поступает масло для подшипников. Каналы заглушены колпаками, запрессованными для надёжности в трёх точках.

Коленвал ВАЗ 2103 аналогичен ВАЗ 2106, но отличается от узлов ДВС «копейки» и одиннадцатой модели размером кривошипа. Последний увеличен на 7 мм.

Размеры полуколец и шеек коленвала.

Полукольца имеют толщину 2,31–2,36 и 2,437–2,487 мм.
Шейки коренные: 50,545–0,02; 50,295–0,01; 49,795–0,002 мм.
Шейки шатунные: 47,584–0,02; 47,334–0,02; 47,084–0,02; 46,834–0,02 мм.

Эти данные могут оказаться очень полезными, так как нередко бывает, что в магазине вместо коленвала ВАЗ 2103 продают запчасть для «копейки».

Маслосъёмные колпачки

Маслосъёмные колпачки, которые также называют сальниками клапанов, предназначены для снятия масла с клапанов и предотвращения попадания его излишков в мотор. В силу того, что материалом изготовления колпачков является резина, со временем эта деталь попросту изнашивается и начинает пропускать масло, в результате чего его расход увеличивается.

Для чего нужны маслосъёмные колпачки

Для правильной работы распредвала узел нуждается в постоянной смазке. Однако её попадание в цилиндры силового агрегата — нежелательное явление. Как раз для этого и были разработаны масляные колпачки. Если сальник не выполняет свою функцию, масло попадает в камеру сгорания по штоку клапана, что приводит к образованию единой смеси с топливом и воздухом. В процессе сгорания масла образуется нагар как на седле клапана, так и на прилегающей к нему части клапана. В результате деталь нормально не закрывается.

Помимо этого, нагар скапливается на стенках цилиндра, на верхней поверхности поршня, а также на поршневых кольцах. Все это сказывается как на работе мотора, так и на его ресурсе. Например, холостые обороты становятся нестабильными, компрессия снижается. К тому же масло, попадая в камеру сгорания, приводит к ухудшению характеристик воспламенения топливно-воздушной смеси

Это говорит о том, что маслосъёмные колпачки выполняют важную функцию и их работоспособности нужно уделять особое внимание

Какие колпачки установить на ВАЗ-2103

Столкнувшись с необходимостью замены и выбора сальников клапанов, выбирают именно те изделия, которые подходят для конкретной модели двигателя. Поскольку отечественные производители уступают по качеству импортным, предпочтение следует отдавать таким известным брендам, как Elring, Glazer, Goetze.

Для снятия масла с клапанов используются маслосъёмные колпачки

Признаки износа сальников

Судить о том, что срок службы колпачков подошёл к концу, можно по следующим основным признакам:

появление синеватого дыма из системы выхлопа;
повышение расхода масла (около 1 л на 1 тыс. км.);
появление нагара на свечах зажигания.

В среднем сальники клапанов «ходят» около 100 тыс. км.

Как заменить маслосъёмные колпачки на ВАЗ 2103

Для того чтобы заменить сальники клапанов, потребуется подготовить следующий инструмент:

рассухариватель;
пинцет;
пруток оловянного припоя (d = 8 мм или около того);
молоток;
длинногубцы.

Чтобы заменить маслосъёмные колпачки, потребуется подготовить определённый набор инструментов

После этого можно приступать к работе:

Снимаем минусовую клемму с АКБ, фильтрующий элемент, его корпус и крышку клапанов.

Работу по замене маслосъёмных колпачков начинаем с демонтажа корпуса с фильтром и клапанной крышкой
Устанавливаем коленвал в ВМТ 1 и 4 цилиндра.

Для того чтобы не нарушить фазы газораспределения, 1 и 4 поршни устанавливаем в ВМТ
Слегка отпускаем болт крепления звёздочки распредвала, разогнув стопорную шайбу.
Отвернув на пол-оборота гайку натяжителя цепи, отжимаем с помощью отвёртки башмак, отпускаем натяжение и зажимаем гайку обратно, т. е. ослабляем цепь.

Для снятия звездочки потребуется ослабить цепь ГРМ, для чего ослабляется гайка натяжителя цепи
Откручиваем полностью болт фиксации звёздочки и демонтируем её, при этом цепь удерживаем от падения. Чтобы избежать падения, её фиксируют проволокой весте со звёздочкой.

После ослабления цепи откручиваем болт крепления шестерни распредвала и снимаем её
Откручиваем гайки крепления корпуса подшипников.

Для демонтажа корпуса подшипников откручиваем гайки крпления
Выворачиваем свечу первого цилиндра и вставляем оловянный пруток. Его конец нужно расположить между поршнем и клапаном.
При помощи рассухаривателя сжимаем пружины первого клапана, после чего длинногубцами вынимаем сухари.

Чтобы демонтировать маслосъёмные колпачки, расухаривателем сжимаем пружины и длинногубцами вынимаем сухари
Убираем инструмент и тарелку клапана с пружинами.

После изъятия сухарей убираем инструмент и пружины
На колпачок надеваем съёмник и удаляем его с клапана.

Чтобы снять колпачки, потребуется специальный съёмник, который надевают на клапан
Чтобы надеть новый элемент, предварительно смачиваем его в моторном масле и напрессовываем съёмником на место.
Аналогичные действия проводим с 4 клапаном.
Проворачиваем коленвал на 180˚, что даст возможность рассухарить 2 и 3 клапаны. Процедуру выполняем в той же последовательности.
Вращая коленвал, аналогичным образом меняем сальники на остальных клапанах.

Вернув коленчатый вал в исходное положение, остаётся отрегулировать зазоры клапанов и установить демонтированные элементы на место.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

При регулировке клапанов могут возникнуть вопросы:

Сколько клапанов на ВАЗ 2107?
По какой схеме лучше регулировать клапана?
Какие признаки зажатых клапанов ВАЗ 2107
Затроила после регулировки клапанов

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

И убрать тройку шлангов возле воздушного фильтра.

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

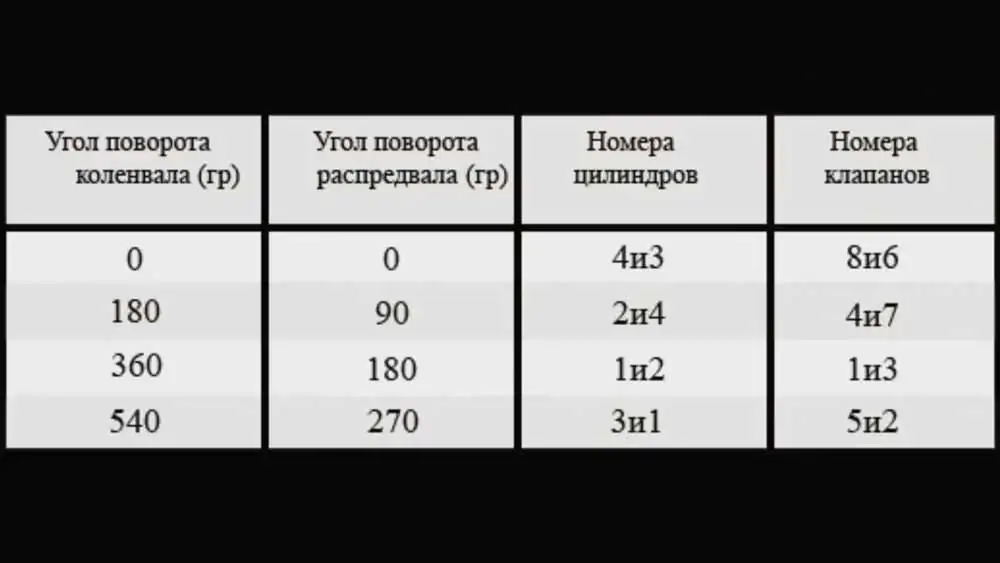

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

Второй клапан (и все остальные) регулируются точно так же.

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

Вот в этом месте.

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

Заводская метка ушла на 90 градусов.

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

отключаем клемму от аккумулятора;
снимаем корпус воздушного фильтра (на карбюраторном моторе);
отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Угол поворота распредвала, град	№ кулачка (отсчет от шкива распредвала)
Выпускной (зазор 0,35.мм)	Впускной (зазор 0,20.мм)
0 плюс 2-3 зуба	1	3
90 плюс 2-3 зуба	5	2
180 плюс 2-3 зуба	8	6
270 плюс 2-3 зуба	4	7

Угол поворота коленчатого вала, градусы	N цилиндра, в котором происходит такт сжатия (конец)	N регулируемых клапанов (кулачков)
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

клапан	1 кл (вы)	2 кл (вп)	Зкл (вп)	4 кл (вы)	5 кл (вы)	6 кл (вп)	7 кл (вп)	8 кл (вы)
Должно ±0,05	0,30 (0,35)	0,20	0,20	0,30 (0,35)	0,30 (0,35)	0,20	0,20	0,30 (0,35)
наибольший зазор	0,25	0,35	0,40	0,35	0,40	0,30	0,30	0,40
шайба	4,30	3,82	3,52	4,22	4,50	4,27	3,87	4,25
Какая нужна шайба	4,25 (4,20)	3,97	3,72	4,27 (4,22)	4,6 (4,55)	4,37	3,97	4,35 (4,3)

Регулировка

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
В — толщина отработанной шайбы, мм;
А — вымеренный зазор, мм;
С — номинальный зазор, мм.
полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
записываем размер щупа, который не входит в тепловой зазор;
вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
Устанавливаем шайбы в толкатели, согласно записи блокнота;
все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
проверяем новые тепловые зазоры;
после замены шайб, необходимо поставить демонтированные детали на место;
запускаем двигатель и наблюдаем за его работой.
