Замена натяжителя lada 2107 (ваз 2107)

Признаки и причины неисправности цепного привода

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

Гремит цепь

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

Видео: почему гремит цепь на «классике»

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.

О сборке ГРМ и установке цепи по меткам

Как уже упоминалось выше, в ГРМ предусмотрена система меток, позволяющая выполнить правильную установку направляющих звёздочек и цепи ГРМ после замены.

1. Если цепь ГРМ меняли на карбюраторной «семёрке», то первой затягивается звёздочка маслонасоса, которая была ослаблена выше. Метка на звёздочке при этом совмещается с выступом на корпусе (а если «семёрка» инжекторная, этот пункт большой роли не играет).
2. На место возвращается успокоитель цепи и натяжительный башмак.
3. Теперь на место ставится звёздочка коленвала. На ней тоже есть метка-углубление, которую тоже необходимо совместить с выступом на корпусе ГРМ, и только после этого затягивать крепёжную гайку на звёздочке и устанавливать на место шплинт.
4. После выставления звёздочки коленвала по меткам на неё надевается новая цепь ГРМ.

5. Теперь осталось установить на место звёздочку распредвала. Звёздочка не затягивается. На неё надевается цепь ГРМ. При этом звёздочку необходимо повернуть так, чтобы риска на ней совпала с риской на блоке цилиндров. Если совпадения нет, цепь следует снять с зубцов, а звёздочку провернуть в нужном направлении до полного совпадения рисок.

6. Когда риски совпали, необходимо проконтролировать совпадение меток и на остальных звёздочках. Если расхождения по меткам нет, можно затянуть звёздочку распределительного вала и установить на неё шплинт.
7. Теперь осталось вернуть на место крышку ГРМ, после чего поставить на место снятый ранее радиатор.

Причины выхода из строя успокоителя цепи ВАЗ 2107

Как и любая другая деталь, успокоитель цепи ВАЗ 2107 может выйти из строя. Это может произойти по следующим причинам:

1. Осабление крепёжных болтов. Механическая нагрузка на успокоитель постоянно меняется. Под действием непрерывных ударов цепи болты крепления постепенно ослабевают. В результате успокоитель разбалтывается ещё сильнее, и в итоге болты ломаются.

2. Усталость металла. Нагрузки, действующие на успокоитель, носят ударный характер. При любом ударе цепи ГРМ на поверхности успокоителя может появиться микротрещина, которую невооружённым глазом увидеть невозможно. Какое-то время с трещиной ничего не происходит. Но в определённый момент при очередном ударе цепи она начинает быстро разрастаться, и успокоитель мгновенно ломается.

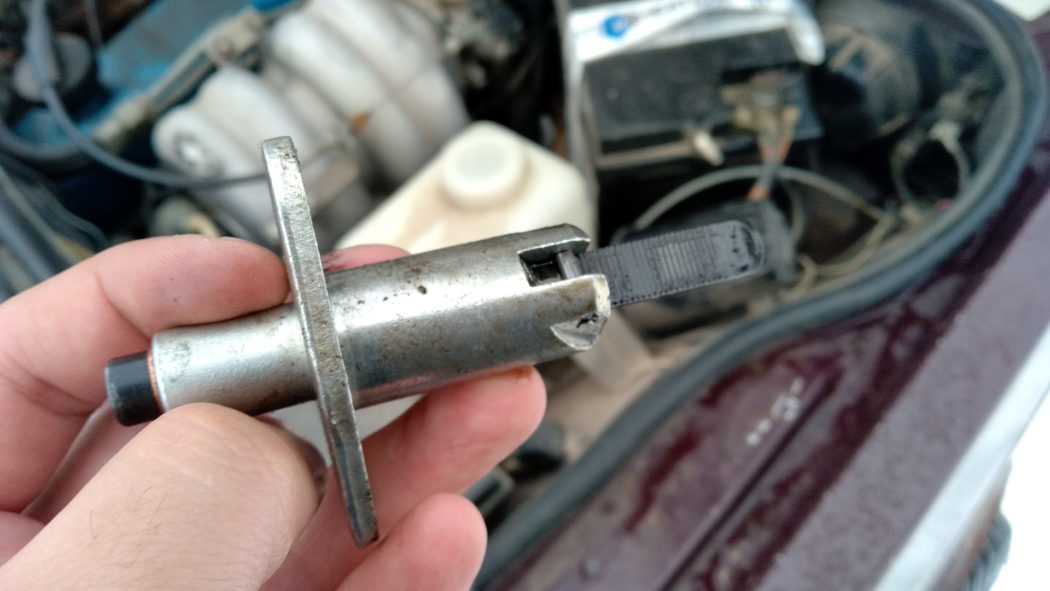

Автоматический натяжитель, конструкция, принцип работы

В автоматическом механизме используется храповой механизм, который сам производит выборку провисания цепи по мере ее растяжения.

Внутри корпуса располагается пружина и шток натяжителя с нанесенным зубчатым сектором.

Зубья сектора – мелкие, имеют шаг 1 мм, и наклонены в определенную сторону.

Работает автоматический натяжитель так.

Но вернуться обратно штоку не дает собачка храпового механизма, которая одним из своих концов становится между зубьями сектора.

ПОДРОБНОСТИ: Как сделать решетку радиатора на ВАЗ 2106

По мере растяжения цепи шток выдвигается, а собачка, перескакивая через зубья, не дает ему вернуться обратно. Таким образом натяжитель постоянно поддерживает натяжение цепи.

Если обнаружено, что штатный натяжитель перестал выполнять свои функции из-за повреждения или заклинивания, которое путем постукивания по корпусу устранить не удалось, то требуется его замена.

Если решено заменить штатный натяжитель на автоматический, то последовательность снятия не отличается от описанной.

Но автоматический натяжной механизм нужно правильно установить.

В продажу он уже идет с полностью задвинутым штоком в корпус, причем он зафиксирован чекой в таком положении.

Эта чека располагается во внешней торцевой части элемента.

Перед тем как снять фиксацию штока, натяжитель нужно установить на авто и закрепить гайками.

И только после этого пассатижами извлекается фиксирующая чека, после чего пружина вытолкнет шток, а собачка не даст вернуться назад.

Остается только закрутить в отверстие в торцевой части болт, исключающий выпадение пружины. Этот болт должен идти в комплекте с натяжным механизмом.

В целом, операция по замене натяжителя цепи ГРМ, будь он штатный или автоматический – несложная, если меняется только сам натяжной элемент.

О том, как добраться до башмака, если решено и его менять, а также как произвести сразу и замену приводной цепи можно прочитать здесь.

Кстати на инжекторных ВАЗ 2107 работы идентичны.

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

Правила установки и настройки натяжителя цепи

Способы установки и регулировки зависят от конструкции и назначения велосипеда. Но начинать следует одинаково:

1. Переверните велосипед колесами вверх.
2. Установите натяжитель на петуха, ось или дропаут рамы.

Если велосипед без передач

Наденьте цепь на переднюю и заднюю звезды и на ролик натяжителя.

При давлении на цепь усилием в 100 г ее отклонение от прямой линии не должно быть более 25 мм, но не менее 15 мм. Если показатели не в норме — можно настроить натяжение изменением угла рычага. Если при минимальном угле натяжение столь велико, что прямая линия цепи натягивается менее чем на 15 мм, следует добавить 2 звена.

Отрегулируйте линию цепи: ролик, цепь и звезда должны находиться в одной плоскости.

Проверните шатун. Работающая трансмиссия должна звучать однородно, а колесо — вращаться плавно.

четверг, 25 января 2018 г.

Замена звездочек и цепи ГРМ ВАЗ-2107i. Часть 2

Для начала, заменим сальник коленчатого вала в передней крышке — за годы работы резина задубела и начало выдавливать масло.

Выбиваем его подручным инструментом, зачищаем и обезжириваем посадочное место.

Наносим тонкий слой высокотемпературного герметика на наружную поверхность сальника для лучшего уплотнения и подбиваем молоточком на место, используя старый сальник.

Очищаем от грязи и старой бумажной прокладки место крепления передней крышки.

Теперь можно перейти к установке новых деталей в обратной последовательности: 1. Ставим новый успокоитель и башмак натяжителя.

При этом болты крепления успокоителя стараемся не перетянуть, чтобы его не перекосило и не оборвало цепью при работе.

Момент затяжки болта крепления башмака 4.2-5.2 кгс*м, при этом он не должен быть зажат и ходить с небольшим усилием.

2. Поджимаем вовнутрь и фиксируем в таком положении выдвижной плунжер натяжителя, дабы он не мешал при дальнейшей установке цепи и звездочек. Для этого, монтировкой или большой отверткой через башмак заводим плунжер вовнутрь натяжителя и фиксируем гайкой .

Теперь можно устанавливать звездочки и цепь, но предварительно на новой звезде распредвала и шкиве коленвала кернером или зубилом наносим метки: на звездочке через каждые 90 ° градусов, на шкиве коленвала через 180°. В будущем э то поможет нам сэкономить время при настройке теплового зазора в клапанах.

3. Одеваем на звездочку распредвала цепь и предварительно устанавливаем ее на место по метке. Как уже писалось ранее, вращать распредвал и коленвал нельзя , на карбюраторе это касается и вала вспомогательных механизмов, чтобы не нарушить регулировку зажигания.

4. Заводим цепь за конец коленвала и ставим нижнюю малую звездочку, отливом («юбкой») вовнутрь(!) . В противном случае, после полной сборки у нас просто заблокирует коленчатый вал.

Подбиваем звездочку на место через деревянный брусок.

5. Устанавливаем на место звездочку вспомогательного вала.

Не забываем под болт крепления подложить дистанционную и стопорную шайбы (аналогично и на звезде распредвала). Слегка затягиваем и пока не контрим.

6. Сверяем метки ВМТ на распредвале и коленвале, при необходимости перекидываем цепь, снимая верхнюю звездочку, до полного совпадения. Иногда метки могут не полностью совпадать, тогда ставим так, чтобы метка на звезде распредвала имела недоход до метки на корпусе (постели) распредвала.

Прокручиваем коленчатый вал 1-2 раза и проверяем совпадение меток еще раз.

7. Если все метки совпадают, то, теперь уже окончательно, затягиваем болты крепления звездочек и контрим стопорные шайбы, подгибая лепестки.

Момент затяжки — 4.2-5.2 кгс*м.

8. Не забываем установить на место ограничитель.

9. О слабляем гайку натяжителя, убедившись в «выстреливании» плунжера и н атягиваем цепь, прокручивая коленчатый вал на 1-1,5 оборота. В месте наибольшего натяжения затягиваем гайку и еще раз проверяем натяжку цепи, прокрутив коленвал.

Все хорошенько осматриваем еще раз.

10. Устанавливаем обратно переднюю крышку с новой прокладкой и сальником. Предварительно обильно смазываем маслом в нутреннюю поверхность сальника, цепь и рабочие поверхности звезд.

Затяжку начинаем с лицевой стороны в несколько приемов крест-накрест, только затем заворачиваем оставшиеся 3 болта крепления поддона снизу, чтобы не нарушить центровку сальника на валу и не допустить течи. Бумажную прокладку можно смазать с обеих сторон тонким слоем герметика, масла или посадить только на герметик, главное, чтобы его частицы не попали в двигатель.

12. Устанавливаем на место шкив коленчатого вала по шпонке и затягиваем гайку.

Момент затяжки 10.3-12.8 кгс*м.

Все, теперь можно обратно ставить ремень генератора, радиатор, вентилятор охлаждения и приступить к настройке клапанов.

Пошаговая инструкция по замене натяжителя

Натяжитель не так часто становится причиной проблем с газораспределительным механизмом. Однако, как и любая деталь, иногда он требует замены. Для этого вида ремонта вам потребуется немного времени, новый автоматический натяжитель и прокладка под него. Работы проводятся при помощи комплекта ключей.

Приведем инструкцию для двигателей с карбюраторами:

1. Снимите с карбюратора корпус воздушного фильтра. Отключите тягу «газа» от валика.
2. Полностью демонтируйте рычаг тяг.
3. Отведите в сторону топливный шланг, соединяющий бензонасос и карбюратор.
4. Удалите крышку с головки блока цилиндров. После этого вы сможете проверить натяжение цепи ГРМ.
5. Справа на передней стороне двигателя находится натяжитель. Сперва вам необходимо открутить две гайки, которые его держать, а затем вынуть. Если вы не купили ремкомплект для этого узла, то вынимайте натяжитель аккуратно, чтобы не повредить имеющуюся. Сейчас в большинстве случаев новые детали продают в комплекте с прокладками, но они могут начать подтравливать.
6. Далее у вас есть два варианта – поставить новую деталь и провести обратную сбору или попытаться отремонтировать натяжитель. Для этого вам потребуется зафиксировать его в слесарных тисках и открутить колпачковую гайку.
7. Вы можете заметить, как плунжер стал подвижным, и начал свободно перемещаться по корпусу натяжителя.
8. Если износа на корпусе автоматического натяжителя не видно, то можно попытаться поставить на место плунжер и заново собрать деталь. Для этого поставьте плунжер к длинному концу натяжителя (с другой стороны от колпачковой гайки) и с силой нажмите на крепления корпуса. Аккуратно соберите деталь.
9. Установите отремонтированный узел в силовую установку. При помощи рожкового ключа на 36 или 38 проверните коленчатый вал на 1,5-2 оборота. Вам необходимо сделать так, чтобы цепь была максимально натянута. Самое сложное в этой работе – следить, чтобы вал не повернулся обратно. Если это произойдет, то цепь провиснет. Если у вас нет такого большого ключа, то можно сделать поворот вала при помощи стартера. Для этого достаточно просто завести двигатель.
10. Закрепите натяжитель на месте, удерживая коленчатый вал от обратного поворота. Во время работы контролируйте натяжение цепи. На ней не должно быть прогибов. Далее установите на место крышку, прикрывающую головку блока цилиндра.
11. Теперь вам нужно включить автоматический механизм натяжения – для этого открутите колпачковую гайку. Вы должны услышать щелчок, после него закрутите гайку обратно.

Если вы хотите заменить автоматически натяжитель полностью, то лучше всего приобретать его производства «ТЗА». Их можно отличить по упаковке ярко-синего цвета, с защитным слоем для проверки подлинности детали.

На легковых автомобилях ВАЗ-классика газораспределительный механизм (ГРМ) двигателей имеет два вида передачи – цепную и ременную. Ременной передачей оснащается модель двигателя 2105, но преимущественно на моторах Волжского автозавода в качестве привода распределительного вала применяется цепь. Цепной привод есть у моделей двигателей внутреннего сгорания (ДВС) 2101, 2103, 2106. 21213.

Когда нужно менять натяжитель цепи

Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.

Интересная статья о биотопливе производимого из обычных опилок, подробнее читайте здесь .

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Если при диагностике неполадок вы обнаружили потеки масла под шкивом коленчатого вала, стоит приобрести новый сальник, встроенный в переднюю крышку. Деталь несложно поменять в процессе разборки привода ГРМ.

Почему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.

Остальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Удобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

1. Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.
2. Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.

Кроме перечисленных деталей вы можете снять другие элементы, например, аккумуляторную батарею и основной радиатор. Эти действия необязательны, но помогут расширить доступ к цепному механизму.

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.

Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

1. Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.

При замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.

Установка новых запчастей и сборка выполняется в следующем порядке:

1. Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.
2. Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.

При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.
