Регулировка клапанов
После того как поршень установлен в ВМТ такта сжатия. Можно начинать регулировку зазоров клапанов. для этого откручивается гайка стопорящая регулировочную гайку на коромысле. Берется щуп толщиной в диапазоне от 0,1 до 0,15 мм для впускного клапана. Вставляется между коромыслом и клапаном прижимается регулировочная гайка

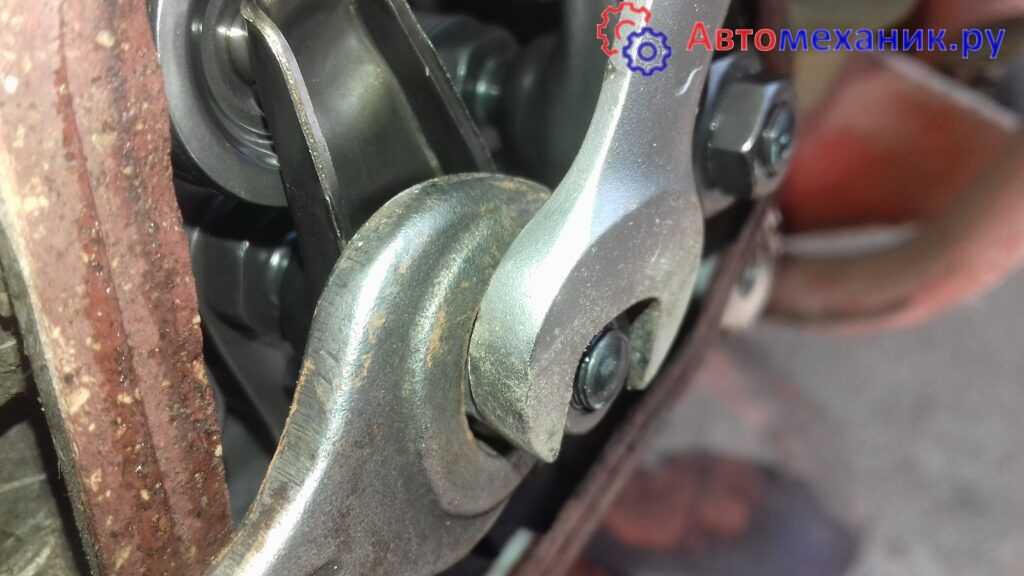

Прижимать гайку необходимо осторожно. Клапанные пружины слабые. Поэтому можно сжать её даже закручивая регулировочную гайку пальцами
Точнее сказать необходимо, подвести коромысло. Вынуть щуп проверить наличие получившегося зазора. затем вставить щуп обратно. Затянуть стопорную гайку придерживая регулировочную другим ключом. Регулировка выпускного клапана происходит аналогично. Зазоры выпускного клапана находятся в пределах от 0,15 до 0,2 мм
Поэтому можно сжать её даже закручивая регулировочную гайку пальцами. Точнее сказать необходимо, подвести коромысло. Вынуть щуп проверить наличие получившегося зазора . затем вставить щуп обратно. Затянуть стопорную гайку придерживая регулировочную другим ключом. Регулировка выпускного клапана происходит аналогично. Зазоры выпускного клапана находятся в пределах от 0,15 до 0,2 мм

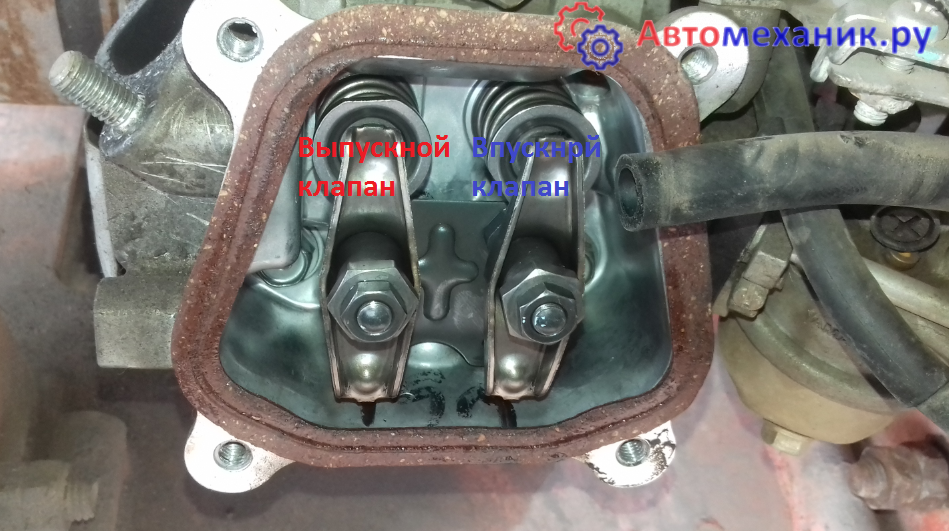

Впускной клапан расположен ближе к карбюратору Выпускной к глушителю
В случае если двигатель двухцилиндровый вся эта процедура производится для цилиндра отдельно.
Регулировка зазоров клапанов мотоцикла BMW F650GS.
Проверку клапанных зазоров на мотоцикле BMW F650GS необходимо осуществлять каждые 10 000 километров пробега… Но поскольку так часто в клапанный механизм лазить откровенно влом, думаю, что лучше делать это раз в сезон. Зимой, к примеру. А там думайте сами, я по два-три раза за лето разбирать мотоцикл не намерен, даже если это приведет к печальным последствиям.
Регулировку необходимо осуществлять на холодном двигателе. Это связано с тем, что нормы зазоров клапанов мануалом указаны именно для холодного движка, на горячем двигателе шайбы, естественно, будут расширены, и зазоры будут (если вообще будут) меньше нормы.
Всего на мотоцикле BMW F650GS 4 клапана, два впускных и два выпускных. Зазоры клапанов должны быть следующими:
Впуск (со стороны инжектора): 0,03-0,11 мм.
Выпуск (со стороны трубы): 0,25-0,33 мм.
Существует два варианта расположения клапанных шайб на мотоциклах BMW F650GS, в зависимости от года выпуска — над стаканом клапана и под стаканом клапана. У меня старый односвечной Гусь, диаметр компенсационных пластин, расположенных над стаканами, 29 мм. На двусвечных Гусях диаметр компенсационных пластин составляет 10 мм. и находятся они под стаканами.
Алгоритм замера зазоров клапанов и регулировки одинаков.
Прекрасная табличка с партнамберами компенсационных пластин дана на f650.com:
| Шайба над стаканом | Шайба под стаканом | |
|---|---|---|
| Диаметр | 29 мм | 10 мм |
| 2.00 мм | 11321460147 | не бывает |
| 2.05 мм | 11321460148 | не бывает |
| 2.10 мм | 11321460149 | не бывает |
| 2.15 мм | 11321460150 | не бывает |
| 2.20 мм | 11321460151 | не бывает |
| 2.25 мм | 11321460152 | не бывает |
| 2.30 мм | 11321460153 | 11327675540 |
| 2.35 мм | 11321460154 | 11327675542 |
| 2.40 мм | 11321460155 | 11327675707 |
| 2.45 мм | 11321460156 | 11327675709 |
| 2.50 мм | 11321460157 | 11327675711 |
| 2.55 мм | 11321460158 | 11327675713 |
| 2.60 мм | 11321460159 | 11327675715 |
| 2.65 мм | 11321460160 | 11327675717 |
| 2.70 мм | 11321460161 | 11327675719 |
| 2.75 мм | 11321460162 | 11327675777 |
| 2.80 мм | 11321460163 | 11327675779 |
| 2.85 мм | 11321460164 | 11327675781 |
| 2.90 мм | 11321460165 | 11327675783 |
| 2.95 мм | 11321460166 | 11327675785 |
| 3.00 мм | 11321460167 | 11327675787 |
Эта табличка для оригинальных клапанных шайб. Теоретически, можно еще найти неоригинал, который выпускает фирма METELLI. Где-то по просторам Интернета такие шайбы были, но я в итоге использовал оригинал, поскольку METELLI не было в наличии нужной толщины. Также есть вариант найти компенсационные пластины Hot Cams, но, опять же, виртуально они есть, а в наличии — нет, так что, если уж все равно заказывать, то лучше оригинал.
Регулировка зазоров клапанов
Несколько советов которые нужно помнить:
- После регулировки клапанов может произойти так, что понадобится еще и регулировка карбюратора.
- Двигатель скутера не терпит в себе ничего лишнего. Поэтому следите чтобы у него ничего не попало.
- Регулирования можно делать только на холостом ходу.
Перед началом работ забудьте выражение, что у хорошего мастера по ремонту всегда остаются лишние детали. Найдите во что будете складывать все гайки и болтики. Когда я первый раз разбирал свой скутер, я ставил болтики в том порядке, в котором их снимал, чтобы потом ничего не перепутать и ничего не забыть.
Чтобы настроить зазоры клапанов надо сначала к ним добраться.
1. Снимаем сиденья. Чтобы снять сиденье нужно открутить болтики которые его держат. Часто это 4 болтика в самом багажнике что под сиденьем, бывает в придачу еще 1-2 болтика сзади где крепится кофр и возле ног 2 шурупа. Когда мы открутили все что держит багажник, он легко снимается. Пперед нами мотор который уже не прикравает пластмасса.
2. Снимаем крышку вентилятора. Теперь нам нужно снять крышку вентилятора, она может крепиться на 2 гайки и 2 шурупа. Так можно найти мертвую точку для того, чтоб отрегулировать зазоры клапанов.
3. Снимаем крышку головки цилиндра. Далее необхфдно снять крышку головки цилиндра. Часто она крепится на 2 шурупа и 4 болта. Отворачиваем и снимаем крышку.
Теперь нужно опридилиты где у нас впускной и выпускной клапаны чтобы найти ВМТ (верхняя мертвая точка). Впуск всегда сверху, а выпуск – снизу.
ВМТ – это такое место, где поршень в цилиндре постоянно закреплен сверху. Но поиск ВМТ только звучит страшно, на деле найти его довольно просто. Вам нужно взять обычный ключ на 13 и прокрутить шестигранник по часовой стрелке (шестигранник находится на крыльчатке охлаждения генератора). Крутить шестигранник надо до тех пор, пока метка «Т» что выбитый на маховике не совпадет с боковым выступом этого маховика.При регулировке зазоров клапанов на 4 тактном скутере можно увидеть сразу 2 ВМТ. 4. Ищем звездочку распределительного вала, там есть 3 отверстия и 2 клапана (клапаны закрыты). Наша задача правильно расставить отверстия. Для этого нужно добиться чтобы поршень был в верхней мертвой точке.
5. Регулировка клапанов. Теперь нам понадобятся щупы для установки зазора клапанов на 0.05 и 0.1 мм. Сначала берем щуп на 0.05 мм. Его нужно вставить между регулировочным болтом и впускным клапаном (сверху). Если зазор подходит плотно (но не впритык), то зазоры настроены правильно. Но если зазор широкий или узкий (впритык), то ослабляем контргайку регулировочного болта. Чтобы увеличить зазор нужно поворачивать ключ против часовой стрелки, чтобы уменьшить – за ней. Настраиваем чтобы щуп входил плотно и закручиваем контргайку, после этого нужно повторно проверить настройку зазоров. Теперь берем щуп на 0.1 мм и делаем ту же операцию с нижним клапаном (выпуск).
Вот и все, на этом настройка и регулировка зазоров клапанов на 4т скутере закончена. Теперь в обратном порядке все собираем обратно. Не торопитесь, чтоб все сделать правильно и затянуть все болты. Кстати не перепутайте болты и следите за пластмассой, она очень хрупкая, особенно на китайских скутерах.
В конце проверяем не осталось ли лишних деталей (гаек, шурупов).
Если вы ищете какие зазоры клапанов на скутере, то однозначного ответа на этот вопрос нет. Зазоры могут существенно отличатся в зависимости от кубатуры скутера. Чтобы узнать точно, какие зазоры на клапанах вашего скутера – смотрите мануал. Я могу сказать только то, что у большенства мопедов эти зазоры составляют 0.05 и 0.1 мм.
Зазор клапанов и регулировочные шайбы
На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.
Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.
Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.
Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.
Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.
По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.
Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.
Рекомендации по работе с двигателем
При покупке транспортного средства «с рук» обязательно проведение указанных выше операций, так как старые хозяева обычно продают мопед «как есть», передавая всю ответственность за настройку новому владельцу и снижая стоимость. Помимо настройки клапана специалисты советуют менять масло и проводить очистку двигателя от продуктов горения и грязи, снижая уровень выбросов.
Если нужно сменить мотор полностью, то все операции и набор инструментов применим к аналогу из Honda Super Cub, так как «Альфа» является во многом копией указанного мопеда. В наборе инструментов, поставляемом с транспортным средством, отсутствуют названные элементы, поэтому нужно позаботиться об их приобретении заранее – еще до покупки мопеда.
Настройка зазора при холодном моторе рекомендуется не только из-за обеспечения безопасности рук, но и из-за свойств конструкции – в процессе эксплуатации клапан удлиняется. Категорически не рекомендуется настраивать зазоры без использования щупов, так как подобный метода неэффективен из-за того, что владелец фактически рассчитывает на счастливый случай.
Установка клапанов мотоцикл днепр
МОТОЦИКЛ ДНЕПР-11. МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ
Механизм газораспределения регулирует открытие и закрытие выпускных и впускных клапанов в необходимые моменты, соответствующие определенному углу поворота коленчатого вала. Механизм газораспределения состоит из распределительного вала 3 (рис. 8), толкателей 4 (рис. 5), штанг 1, коромысел 21 (рис. 7) и 29, регулировочных болтов 23, контргаек 24, выпускного 22 и впускного 18 клапанов с наконечниками 20, пружин 26, 27, опорных тарелок 25, 28 и сухарей 30. В передней части распределительного вала установлена ведомая шестерня 2
(рис. 8), с которой входит в зацепление ведущая шестерня 4 распределительного механизма и шестерня 1 привода генератора. Распределительный вал установлен в картере двигателя на двух шариковых подшипниках 19 (рис. 6) и 23. Правильная установка газораспределите-ля обеспечивается совмещением меток на распределительных шестернях 2 (рис.
На двигателе могут быть установлены толкатели другой конструкции (см. поз. 17, 18, 19 и 20 рис. 5), рабочий торец которых наплавлен специальным сплавом.
При эксплуатации двигателя возможно выкрашивание карбидов, боридов с наплавленной рабочей поверхности толкателя до глубины 0,35 mm, которое на работоспособность пары кулачок-толкатель отрицательного влияния не оказывает.
Нормальная работа двигателя в значительной степени зависит от величины теплового зазора между стержнем клапана и торцом коромысла.
Следует иметь в виду, что на двигателе воздушного охлаждения из-за отсутствия водяной рубашки и наличия значительного оребрения на цилиндрах, картере и головках цилиндров хорошо прослушивается работа привода распределения клапанного механизма. Поэтому не следует считать признаками неисправности периодический стук клапанов и толкателей при
нормальных зазорах между стержнем клапана (наконечником) и торцом коромысла, а также ровный, нерезкий шум высокого тона от работы привода механизма газораспределения.
При проверке и регулировании зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в верхнюю мертвую точку такта сжатия, провернув коленчатый вал так, чтобы метка В на маховике совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке (рис. 9).
В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем проверить с помощью плоского щупа толщиной 0,07 mm зазор между обоими коромыслами и клапанами.
При неправильно установленном зазоре необходимо ослабить контргайку 24 (рис. 7) и,-вращая регулировочный болт 23 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют, когда двигатель в холодном состоянии; зазор должен быть равен 0,07 mm. Если зазора нет или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана и ухудшится наполнение цилиндра рабочей смесью. При регулировании зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот (360°), после чего произвести проверку и регулирование клапанов, как указано выше.
Через каждые 10000 km пробега мотоцикла необходимо проверять состояние клапанов механизма газораспределения и при необходимости притереть их к седлам.
Необходимость притирки клапанов вызывается нарушением герметичности за счет выработки фасок, появления раковин и других повреждений на фасках седел и головках клапанов.
Неплотность прилегания головки клапана к седлу определяется заливкой керосина во впускной и выпускной каналы головки цилиндра.
Если залитый в канал керосин просачивается через приле-гаемые поверхности седло — клапан менее, чем через 10 s, клапаны необходимо притереть.
Для притирки клапана к седлу нужно снять клапан, закрепить головку цилиндра в тисках, нанести на фаску головки клапана тонкий слой притирочной пасты и вставить клапан в направляющую втулку головки цилиндра. Надеть на конец стержня клапана коловорот или дрель. Можно применить отрезок бензинового шланга, вращая его ладонями рук. Прижимая клапан к седлу, нужно вращать его в обе стороны так, чтобы поворот клапана в одну сторону был примерно вдвое больше, чем в другую, т. е. чтобы клапан постепенно проворачивался в одном направлении. В момент изменения направления вращения клапана необходимо его отжимать от седла.
Сопутствующие мероприятия
Раз уж мы отсоединили штангу, будет неплохо снять с нее колокол (верхний редуктор) и редуктор катушки (нижний редуктор), извлечь вал из штанги и проверить наличие смазки на вале бензокосы и в редукторе катушки.
При необходимости, смазываем вал триммера и добавляем смазку в редуктор катушки. В качестве смазки используем «Шрус-4» или «Литол-24», и только в самом крайнем случае — солидол.
Другие статьи:Регулировка карбюратора бензокосы, триммераСмазка вала и редуктора бензокосы, триммераНеисправности бензокосы (триммера)Регулировка клапанов дизельного мотоблокаТяжелый дизельный мотоблок (запуск, хранение)Мотобур Maxcut MC 55 – бурение отверстий под столбыВыравнивание забетонированного металлического столба
Как обеспечивается нужный зазор
Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.
Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.
Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.
В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.
Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.
Подготовка к работе
Для мелких деталей вроде крепежа надо приготовить пустую банку или коробку, чтобы ничего не потерять. Желательно, чтобы для каждого типа крепежа (различающего по диаметру) был свой отсек – так при сборе исключается неправильный монтаж деталей, лишний шум из-за неустойчивости фиксации и осложнения при езде после сборки.
Температура помещения должна составлять 18-25 градусов, так как при более низком значении будет некомфортно работать из-за ухудшенной чувствительности пальцев. В зимний период необходимо прогреть гараж до указанных значений. Другая причина – это характер самих зазоров. Они являются тепловыми, поэтому при ремонте и профилактике с другой температурой возможна неправильная настройка и ухудшение состояния двигателя в дальнейшем. Перед получением непосредственного доступа к мотору понадобится снять сидение и отложить его туда, где нет грязных деталей.
Регулировка клапанов на Урал М-67, ИМЗ
На этом двигателе рекомендуемый зазор 0,05 мм. Поэтому, потребуется щуп именно с такой толщиной. Также у него несколько отличаются сёдла, но это не влияет на процесс регулировки. Перед работой также следует установить мотоцикл под наклоном. Процесс происходит следующим образом:
- Демонтируем клапанную крышку и сливаем масло;
- Выставляем цилиндр в ВМТ такта сжатия;
- Проверяем зазор. Если расстояние не соответствует норме, то воспользуемся вращением стержня клапана.
Вот так можно просто и быстро как отрегулировать клапана. Работа эта не сложная, но она позволит избежать многих проблем с мотором. Также при правильно отрегулированных клапанах снижается расход.
Технические характеристики двигателей мотоциклов «ДНЕПР»
| Показатели двигателей мотоциклов | К-750 | К-650 | МТ9 | МТ10 | МТ10-36 | Днепр-11 | Днепр-12 | Днепр-16 |
| Рабочий объем, смЗ | 750 | 650 | 750 | 650 | ||||
| Диаметр цилиндра, мм | 78 | |||||||
| Ход поршня, мм | 78 | 68 | ||||||
| Степень сжатия | 6 | 7 | 7,5 | 7 | 6 | 7 | ||
| Макс. мощность, л. с | 26 | 32 | 36 | 32 | 26 | 32 | ||
| Макс. частота вращения КВ, об/мин. | 4600—4800 | 4800—5200 | 5600—5800 | 4800—5200 | 5600-5800 | |||
| Макс. крутящий момент, Н-м | 39,2 | 41,8 | 46 | 44,1 | ||||
| Марка карбюратора | К-37А | К-301 | К-301Б | К-301В | К-301Д | К-302 | К-63Т | |
| Тип воздухоочистителя | Комбинированный, инерционный, контактно-масляный фильтр с чатой очисткой | |||||||
| Тип сцепления | Сухое двухдисковое, ведомые диски с накладками с обеих сторон | |||||||
| Тип коробки передач | 4-х ступенчатая, с передат. числами на передачах I-3.6, II-2.28, III-1.7, IV-1,3. | |||||||
| Электрооборудование | ||||||||
| Система, зажигания | Батарейная | |||||||
| Напряжение, В | 6 | 12 | 6 | 12 | ||||
| Марка генератора | Г-414 | Г-424 | ||||||
| Марка реле-регулятора | РР-302 | РР-330 | ||||||
| Катушка зажигания | Б2Б (Б201) | Б204 | Б2Б (Б201) | |||||
| Заправочные объемы масла, л: | ||||||||
| в картере двигателя | 2 | 2,2 | ||||||
| в КПП | 0,8 | 1,3 | 1,5 | |||||
| в воздушном фильтре | 0,175 | |||||||
| Ресурс до капитального ремонта, км | 25 000 — 30 000 |
Зачем необходимы зазоры клапанов?
Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.
Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.
В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее
Именно по этой причине так важно время от времени проводить регулировку зазоров
Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.
Принцип работы клапанов ГРМ ДВС
Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.
В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).
Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.
Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.
Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.
А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.
А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.
Что такое тепловой зазор
Под понятием тепловой зазор подразумевают расстояние между коромыслом и верхним торцом клапана. Это позволяет при неизбежном тепловом расширении деталей двигателя обеспечить оптимальную работу клапанного механизма. Недостатком наличия такого зазора является низкая стабильность мотора при запуске на холодную, но зато он отлично работает при полном прогреве. Следует помнить, что зазор должен быть соответствующим модели двигателя. На старых моделях сплавы менее стабильны, поэтому рекомендуется настраивать этот показатель равным 0,1 мм. На более современных движках зазор может устанавливаться в пределах 0,05 мм.
Как отрегулировать без щупа клапана на мотоцикле урал
Регулировка клапанов мотоцикла Урал и Днепр.
В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).
Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.
Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.
И так перейдем к самим регулировкам:
1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:
· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.
· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан
· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана
· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )
· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.
Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.
· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.
При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.
При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.
Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.
3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)
Далее будет описано два способа регулировки клапанов мотоцикла Урал.
Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.
· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.
