Мотоцикл урал регулировка клапанов по какой метке

Установка и настройка

Перед регулировкой нового карбюратора К 65 его необходимо установить и отрегулировать.

Сначала вам нужно будет снять крышку карбюратора. Пружина дроссельной заслонки удерживает иглу через фиксатор. Имеет одно круглое отверстие и два фигурных. Круглая прорезь, расположенная в центре, служит для фиксации троса дроссельной заслонки. Для фиксации вала винта требуется Т-образное отверстие.

После установки карбюратора на двигатель к дроссельной заслонке подключается трос, фиксируется крышка.

Используйте ручку дроссельной заслонки, чтобы поднять дроссельную заслонку и проверить, полностью ли открывается диффузор. Эти действия следует повторить несколько раз. Диффузор должен открываться и закрываться свободно, без заедания.

Затем поднять дроссельную заслонку винтом так, чтобы между ее нижним краем и образующей диффузора появился зазор 3 мм.

Если устройство К 65 (карбюратор) имеет корректор, его нужно снимать целиком и подсоединять трос к поршню. Далее следует установить узел на место.

Далее необходимо отрегулировать положение упоров оболочек кабеля так, чтобы их люфт составлял 2-3 мм.

Винт необходимо вкрутить до упора, затем ослабить на 0,5–1,5 оборота. Топливопровод подключается к штуцеру. Топливо не должно проливаться в точках подключения.

Затем поворачивается наконечник стартера и коленчатый вал делает 3 оборота. Зажигание включается и заводится. После прогрева можно выключить стартер или корректор.

Регулировка зазоров клапанов мотоцикла Урал

Регулировка зазоров клапанов необходима для продления срока работы головок и клапанов. Эти зазоры являются тепловыми и должны компенсировать расширение клапанов во время работы двигателя мотоцикла.

Увеличение зазора приводит к резкому падению мощности, в результате неплотного закрытия, если же зазоры слишком малы – появится биение крышки клапана, что приведет со временем к разрушению корневого стержня.

Для того, чтобы понять наличие проблемы с зазорами, необходимо произвести запуск двигателя. Когда его детали еще не прогреты, можно услышать отчетливое характерное стрекотание в результате биения крышки клапана. Подтвердить ваши догадки сможет также отсутствие подобного звука при нагретом двигателе после поездки.

Зазоры клапанов мотоцикла Урал или любого другого необходимо проверять по регламенту, указанному в паспорте на техническое средство или инструкции. Согласно информации от производителя, каждые 3000 км или при эксплуатации транспортного средства сроком от 3 месяцев необходимо производить проверку зазоров или регулировку клапанов.

Последовательность действий

  1. Предварительно лучше снять все лишнее, что может мешать свободному доступу к головке цилиндра.
  2. Откручивается свеча зажигания.
  3. Снимается крышка головки цилиндра. В ней, скорее всего, будет масло — подстелите что-то под мотоцикл и аккуратно слейте содержимое.
  4. Прокручивая коленвал, необходимо выставить так называемую «мертвую точку такта компрессии». Это означает, что клапан должен быть закрыт, и на него не должен воздействовать распределительный вал. Если у вас возникают затруднения с этим процессом, ориентируйтесь на заводские метки, нанесенные на маховике и на картере двигателя. Необходимо получить именно верхнюю точку, отмеченную на маховике буквой «В».
  5. Необходимо щуп вставить в пространство между клапаном и толкателем.

Для этого используйте инструмент толщиной не более 0,07 мм. Вся процедура должна производиться только на холодном двигателе, поскольку даже незначительный нагрев может сбить все показатели. Для того чтобы понять, какой зазор на клапанах мотоцикла Урал, ориентируйтесь на ощущение и средний показатель в 0,05-0,07 мм. Ваш щуп не должен проваливаться, но и не должен требовать большого усилия для проталкивания между клапаном и коромыслом. В противном случае нужна регулировка.

Для регулировки понадобится закрутить или послабить болт, который находится на коромысле. Перед этим послабьте контрольную гайку. ВНИМАНИЕ! Эти болты достаточно хрупкие, и при чрезмерном усилии могут легко сломаться, поэтому пользуйтесь удобным инструментом и не переусердствуйте.
По завершении регулировки, снова вставьте щуп. Если он входит плотно, зафиксируйте болт контргайкой.
Для проверки правильности выполненных действий, после обратной сборки заведите двигатель и оцените изменения в его работе. Лишнее клацанье и щелчки должны уйти, а двигатель при движении должен выдавать больше динамики и скорости.

Как видите, регулировка клапанов — достаточно простой процесс, с которым приходится знакомиться всем владельцам отечественной мототехники. Те, кто активно используют мотоцикл, могут производить регулировку 1 раз в месяц-два. Если же вы ориентированы на пробег, при отсутствии проблем, посторонних звуков, необходимо все равно проверять зазоры.

Другие отечественные оппозиты и их настройка

При установке зазоров, необходимо помнить, что лучше и безопаснее зазор увеличить, чем уменьшить, поскольку это приведет только к потере мощности и к появлению неприятного, но не критического звука. В противном случае – клапаны просто погнет или поломает, что выльется в дорогой ремонт. Если не знаете правильные величины, не имеете инструмента – лучше доверить эту процедуру опытным товарищам или специалистам.

Зазоры на отечественных тяжелых мотоциклах:

  • Урал 650 – впускные и выпускные клапаны по 0,05 мм;
  • 750 – впускные 0,05 мм, выпускные – 0,07 мм;
  • Мотоцикл Днепр — впускные и выпускные клапаны по 0,07 мм;
  • К-750 – впускные 0,07 мм, выпускные – 0,1 мм;
  • М-72 — впускные и выпускные клапаны по 0,1 мм.

После регулировки тщательно осмотрите двигатель, прислушайтесь к тому, как он работает, не упускайте ничего, спешка здесь не нужна. Допущенная ошибка приведет к быстрому прогоранию клапанов или сильным ударам о поршни.

Зачем нужна регулировка


Чтобы понять зачем производится регулировка клапанов на Урале давайте рассмотрим, как работает двигатель при разном регулируемом зазоре:

  • При малом зазоре, особенно если толкатель прилегает вплотную, наблюдается низкая компрессия. Даже на нагретом двигателе остается зазор. В таком случае мотор работает нестабильно при любой температуре, на горячем двигателе будут слышны характерные стуки, могут происходить хлопки в карбюратор;
  • При большом зазоре на клапанах, они открываются не полностью. При этом, камера сгорания плохо проветривается, а также недостаточно наполняется топливо-воздушной смесью. Это приводит к нестабильной работе мотора.

При сильных отклонениях в зазорах двигатель работает очень нестабильно, вплоть до невозможности его запуска. Регулировка производится с целью избежать этих проблем.

Устранение проблем с системой зажигания на мотоцикле Урал

Проверка системы зажигания, в первую очередь, происходит с изначальной проверки работоспособности прерывателя

Важно обратить внимание на работу автомата зажигательного опережения, в которой нежелательно наличие различных нареканий. Показатели сопротивления первичной обмотки, которое измеряется тестером, должно составлять не менее 6 Ом. Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения

Напряжение такой обмотки должно составлять ровно 10 кОм

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения. Напряжение такой обмотки должно составлять ровно 10 кОм.

Ремонт мотоциклов Урал и Днепр, как и многих других, не обходиться без всех этих манипуляций, направленных на оптимизацию его работы. Проверка зажигания на этом не заканчивается. Далее происходит прозвон свечных колпачков и проводов с высоким напряжением. Показатели сопротивления, в этих случаях, должны разниться. У свечных колпачков должно быть примерно 2 кОм, а у проводов – практически нулевое (это важный аспект). В ходе данных манипуляций проблема будет найдена и устранена.

Регулировка и ремонт зажигания в Урал и Днепр

Зажигание на мотоцикле может быть проверено при соблюдении следующего алгоритма действий:

  1. Берем самую обычную лампу накаливания, естественно рабочую. Один конец контакта провода присоединяем к «массе», а второй, который идет от прерывателя, подсоединяем к клемме. Настройка зажигания на мотоциклах Днепр и Урал осуществляется путем прокручивания коленвала до тех пор, пока полностью не совпадут отметины на картере и на маховике, имеющий букву «Р». Далее включаем зажигание, при этом отводя автоматные грузики до самого конца. При таком обстоятельстве, лампа накаливания должна моментально загореться. Если этого не произошло, т.е. лампа не загорелась, либо это произошло до момента полной разведенности грузиков, то необходима регулировка зажигания.
  2. Производим ослабление винтов на прерывателе. Далее нужно развести грузики до самого конца и потихоньку поворачивать конструкцию прерывателя до того момента, пока лампа накаливания не начнет гореть. Это происходит ровно также, как при замыкании контактов, когда искра проскакивает между электродами самой свечи. После проведения данных процедур, конструкцию прерывателя и его положение нужно надежным образом зафиксировать, используя крепежные винты. Стоит отметить, что во всех моделях МТ, угол опережения зажигания должен быть не меньше 34 градусов до мертвой точки.

Регулировка зажигания мотоцикла Урал

Вообще, установка зажигания на мотоциклх Урал и Днепр существенно увеличивает основные технические показатели данного мотоцикла. Настройка зажигания позволяет беспрепятственно заводить мотоцикл даже в самое холодное время года, когда превалируют стабильно отрицательные температуры. Кроме того, установка зажигания мотоцикла Урал позволяет оптимизировать и сделать нормальной работу мотора, увеличить фазу искры, что положительно влияет на те отработанные газы, которые выходят из трубы мотоцикла. Проще говоря, эти газы становятся менее вредными для здоровья человека и состояния окружающей среды.

Регулировка зажигания

Один карбюратор на мотоцикл Урал

Среди часто встречающихся вариантов тюнинга мотоцикла Урал нужно отметить установку одного карбюратора на Урал, как правило, автомобильного. Делается это, в первую очередь для снижения расхода топлива. Ведь хорошо известно, что оппозиты на родных карбюраторах имеют немалый аппетит (6-9 литров на 100 км).

К тому же, из-за конструктивных особенностей однокамерных карбюраторов поплавкового типа, мотоциклы Урал имеют заметный провал при резком ускорении с места. Для кого-то это неприемлемо. Улучшения динамических характеристик мотоцикла – еще одна причина, по которой устанавливают такие карбюраторы.

Если карбюратор ставить поперечно, то правый (левый) патрубок необходимо сделать короче, чтобы первый канал диффузора находился ровно посередине. Тем самым мы обеспечим одинаковое поступление топлива в цилиндры. Воздушный фильтр выводят над карбюратором или, если не хватает места, сбоку от него.

Еще один немаловажный момент. Впускной коллектор не должен быть цельным. В нём обязательно должно быть хотя бы одно эластичное соединение. У мотора есть определённое тепловое расширение. Так как мотор достаточно широкий, этого расширения хватает, чтобы в соединениях с головками герметичность соединения нарушалась, и начинало подсасывать воздух. Решается банально просто, делается в любом удобном месте разрез и соединяется резиновым патрубком.

Итак, первым на очереди автомобильным карбюратором для мотоцикла Урал идет ДААЗ 1111(1113) от Оки. Он как раз и рассчитан на подобный объем — 650 куб/см. Но перед установкой необходимо будет заменить штатные жиклеры в первой камере на 90, а во второй на 92,5. Воздушные каналы остаются прежними.

Аналогичным образом устанавливается карбюратор К-133 от Запорожца. Владельцы отмечают заметное снижение расхода топлива (3-5л на 100 км) по сравнению с двумя карбюраторами. Недостатками этого карбюратора является его устаревшая однокамерная конструкция и качество изготовления. Сегодня на рынке представлены более совершенные 5-ти системные карбюраторы с подсосом, ускорительным насосом и др.

Одним из таких и является карбюратор ДААЗ-2108–1107010. Он изначально настроен на «восьмерочный» двигатель объемом 1,5 л. Перед установкой на мотоцикл на него необходимо будет подобрать соответствующие жиклеры.

Фильтр для вышеописанных карбюраторов изготавливают самостоятельно. Делают площадку под фильтрующий элемент, а сверху прикрывают декоративной крышкой. Также изготавливают переходник для штатного фильтр бокса, если ему хватает места.

Клапана на мотоцикл Урал

24 марта

LiveJournal

Мотоциклы Урал являются отечественными транспортными средствами. Они пользуются большой популярностью, потому что их могут позволить приобрести себе мотоциклисты с любым опытом вождения. Мотоцикл Урал начал производиться еще в советское время. Многие и сегодня используют старые модели для езды.

В целом мотоциклы Урал являются надежными. Они редко выходят из строя. Для того чтобы двигатель мог прослужить длительное время необходимо вовремя заниматься профилактическими работами, которые заключаются в проверке и исправлении неполадок в отдельных системах мотоциклетной техники.

К чему может привести несвоевременная регулировка клапанов на мототехнике Урал

Владельцы мотоциклов марки Урал очень часто сталкиваются с проблемой с клапанами. Их необходимо своевременно настраивать. Не каждый современный мотоциклист знает, как отрегулировать клапана на мотоцикле Урал. Для этого необходимо иметь определенные знания и навыки.

Самостоятельно проводить регулировку можно. Изначально необходимо ознакомиться с тем, как это делать. Инструкции по работе с клапанами Урала не являются сложными. С ними может разобраться каждый мотоциклист.

Важно: Следует запомнить, что для того чтобы двигатель Урала мог прослужить долгие годы необходимо осуществлять настройку клапанов через каждые две тысячи километров пробега. Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя

Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше.

В итоге регулировать клапаны необходимо каждому владельцу мотоциклетной техники Урал. Это позволит долгие годы наслаждаться использованием своего транспортного средства для различных целей. С настроенными клапанами двигатель всегда будет работать исправно.

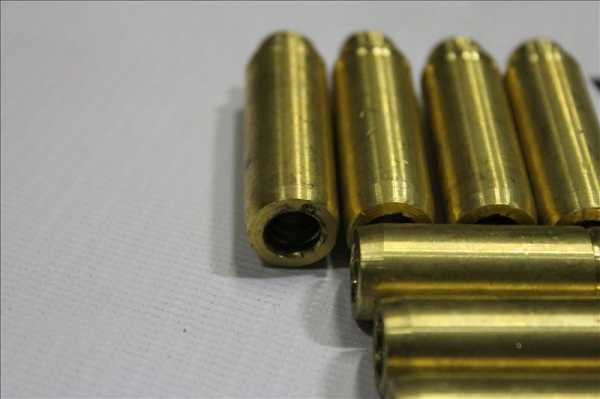

Направляющие клапанов мотоцикл Урал

Регулировка клапанов на мотоцикле Урал

Для того чтобы отрегулировать клапана на мотоциклетной технике Урал необходимо разделить процесс на несколько этапов.

Как отрегулировать клапана на мотоцикле Урал

Они заключаются в:

  • отвинчивании винта и снятии крышки наряду с прокладкой,
  • поворачивании коленчатого вала до той степени, пока не произойдет закрытие впускной клапан,
  • ослаблении контрболта, который располагается на толкателе стержня выпускного клапана,
  • регулировании величины зазора между основанием клапана и толкателем или коромыслом. Зазор должен быть на уровне 0.1 миллиметров.
  • установке зазора. Она заключается в винчивании контргайки на определенном месте.

Для регулировки впускного клапана необходимо вначале проведения работы поворачивать коленчатый вал до той степени, чтобы выпускной клапан полностью закрылся. Только после этого можно настраивать зазор между основанием впускного клапана и толкателем или коромыслом.

Последовательность действий настройки впускного клапана на мотоцикле Урал практически не отливается от той, которая используется для регулировки выпускного клапана.

Важно: Осуществляя настройку одного клапана, необходимо не забыть произвести регулировку и другого. Иначе это приведет к нарушению работы двигателя. Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной

Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов

Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной. Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов.

Мотоцикл УРАЛ М67-36 — DRIVE2

Подарили мне на день рождения мотоцикл Урал. Обычный Урал М67-36, мой ровесник, так же как и я 80-го года выпуска, с пробегом в 19 000. Мотоцикл был найден в Рязанской области, в деревенском сарае, заваленный хламом, где простоял без дела 20 лет. Залили бензин, накинули аккумулятор, и на удивление всем мотоцикл завелся, но то как он работал, какие издавал звуки…Решено было перебрать мотоцикл, без покраски. Его родная покраска мня полностью устраивает, она сохранилась в хорошем состоянии, для такого вида техники.С поиском запчастей и работой это заняло полтора года.

На данном этапе проходят полевые испытания, настройка карбюраторов, электрика постоянно преподносит сюрпризы, пропала зарядка, зажигание саруман это отдельная тема, провода от схемы отличаются, найдите сами)

Вот список запчастей.Новый коленвал СССР куплен на авито.Поршня Автотехнология (79мм) под бензин АИ92Карбюраторы Пекар К 68. Китай, на одном сразу отломилась игла, на другом была не дорезана резьба. Карбюраторы не сверлил.Головки нового образца.Клапана:— Впускной клапан Freccia— Выпускной клапан AE Германия— Тарелка урал под ваз сухарь— Направляющая FrecciaНовый маховик + доработанный диск от 412 москвича.Зажигание Саруман с оптикой+ распредвал, толкатели, подшипники, сальники, резинки, тросики и т.д.

Коробка нового образца, с задней передачей, задняя вылетает. Перебрали вылетает)

www.drive2.ru

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется

на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

  • распределительный вал, он вращается в пяти опорах блока цилиндров;
  • распредшестерня, передает движение от коленвала распределительному валу;
  • 8 толкателей, приводятся в движение кулачками распредвала;
  • 8 алюминиевых штанг;
  • ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
  • выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

  • сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
  • затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
  • происходит рабочий ход;
  • последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

  • останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
  • открываем капот, снимаем корпус воздушного фильтра;
  • снимаем клапанную крышку, она держится на шести болтах;
  • прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
  • следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
  • регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
  • регулируем оба клапана на втором цилиндре;
  • проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
  • делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

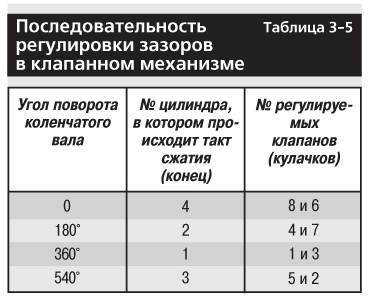

  • выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
  • делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и

Величина зазоров в приводе клапанов:

Номерцилиндра Клапан Величиназазора, мм
1 Впускной Выпускной 0,40 – 0,45 0,35 – 0,40
2 Впускной Выпускной 0,40 – 0,45 0,40 – 0,45
3 Впускной Выпускной 0,40 – 0,45 0,40 – 0,45
4 Впускной Выпускной 0,40 – 0,45 0,35 – 0,40

Как отрегулировать без щупа клапана на мотоцикле урал

Регулировка клапанов мотоцикла Урал и Днепр.

В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).

Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.

И так перейдем к самим регулировкам:

1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:

· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.

· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан

· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана

· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )

· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.

Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.

· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.

При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.

При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.

Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.

3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)

Далее будет описано два способа регулировки клапанов мотоцикла Урал.

Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.

· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.
