Регулировка клапанов на ваз 2115 8 клапанов инжектор своими руками

Признаки

Симптомы прогоревшего клапана совпадают один в один с признаком неисправности системы зажигания. Поэтому очень часто неопытные механики начинают ремонтировать именно зажигание. При этом они меняют крышку трамблера, ставят новые высоковольтные провода, свечи, выставляют зажигание, но результата нет. Движок как работал через раз, так и продолжает троить. Они, кляня создателей автомобилей, продолжают искать причину, даже не догадываясь об истинной причине проблемы. Причем, даже те кто догадался о том, что проблема кроется в моторе, о прогоревших клапанах узнают только сняв ГБЦ.

При этом существует способ диагностировать эту неисправность, не разбирая двигатель. Поиск причины должен происходить по определенному алгоритму:

Проверяется зажигание

Здесь нужно уделить внимание работоспособности распределителя, правильность угла опережения зажигания, целостность проводов;
Определяют проблемный цилиндр. Делают это следующим способом

По очереди сдергивают со свечей колпачки высоковольтников. Если цилиндр работает, то двигатель начнет глохнуть. Неисправный на такое действие не отреагирует, и работа двигателя не изменится. Делать это следует аккуратно. Снимать колпачки необходимо с помощью заизолированных пассатижей;
После этого замеряют компрессию. Скорее всего, она окажется несколько ниже требуемых 11 очков. Но это может быть показателем как проблем с клапанами, так и неисправности поршневой группы.

Обычно на этом этапе автолюбители хватаются за набор ключей и начинают увлеченно раскручивать двигатель. Но имеется способ распознать истинную причину неисправности, не разбирая двигатель. Стоит заранее приготовить нужные детали и инструменты.

Делается это следующим образом:

Для начала вам понадобится завести двигатель. После этого снимают шланг сапуна. Из него должен выходить просто теплый воздух, в крайнем случае, легкий дымок. Если дым серый и плотный, при этом пахнущий выхлопом, то причина плохой компрессии в проблемах с поршневой группой. Возможно прогорание поршня или залегание колец;
Далее, вне зависимости от того, что вы увидите при снятии шланга, следует выкрутить свечу из проблемного цилиндра. Следует рассмотреть ее. При повреждении поршня она будет в масле. Прогоревший клапан легко определяется по абсолютно нормальному состоянию свечи;
Снимите ГБЦ и замените поврежденную деталь. Даже если вы не собираетесь менять весь комплект клапанов, а хотите обойтись заменой только поврежденного. Обязательно поменяйте все маслосъемные колпачки и притрите клапана.

Заключение

. Немногие водители знают, как правильно выявить прогоревший клапан. Поэтому они тратят время и деньги на совершенно другие детали и узлы автомобиля, не решая главную проблему. Симптомы и признаки прогоревшего клапана довольно просты. Зная их, даже начинающий автомеханик сможет поставить точный диагноз буквально за 15 минут.

Как определить прогорел клапан в двигателе? Многие автолюбители сталкиваются с проблемой прогара клапана, но точно определить без снятия головки не могут. Подскажу самый простой способ определения прогара клапана. Все начинается с того что двигатель начинает троить но эта болячка может быть связанна с кучей причин но сейчас рассмотрим прогар клапана. Прежде надо определить какой цилиндр не работает, это можно сделать старым и проверенным способом, запустите двигатель и пусть он работает на холостых оборотах, начинайте сдергивать поочередно колпачки со свечей, если сдернули колпачок со свечи и двигатель изменил свои обороты (стал крутиться медленней или глохнет) значит этот цилиндр работает. Если при сдергивании колпачка со свечи двигатель как крутился так и крутится или слегка изменил свои обороты значит этот цилиндр не работает и надо выяснить причину отказа. Фото.

Регулировка зазоров в механизме привода клапанов

Рис. 2.46. Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой

Зазор А (см. рис. 2.46) между кулачками распределительного вала и регулировочными шайбами на холодном двигателе должен быть (0,2 ±0,05) мм для впускных клапанов и (0,35 ±0,05) мм — для выпускных. Зазор регулируется подбором толщины регулировочных шайб 6.

В запасные части поставляются регулировочные шайбы толщиной от 3 до 4,5 мм с интервалом через каждые 0,05 мм. Толщина шайбы маркируется на ее поверхности.

Зазор регулируйте в следующем порядке:

– снимите крышку головки цилиндров и переднюю защитную крышку зубчатого ремня;

– выверните свечи зажигания ключом 67.7812.9515 и удалите масло из верхней части головки цилиндров;

– осмотрите поверхность кулачков распределительного вала: на них не должно быть задиров, раковин, износа и глубоких рисок;

– установите на шпильки крепления крышки головки цилиндров приспособление 67.7800.9503 для утапливания толкателей клапанов;

Рис. 2.25. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке

– поверните коленчатый вал до совмещения установочных меток на шкиве и задней крышке зубчатого ремня (см. рис. 2.25), а затем доверните его еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). При этом в первом цилиндре будет фаза сгорания;

Поворачивать коленчатый вал следует только по часовой стрелке или за болт крепления шкива привода генератора, или за шкив распределительного вала с помощью приспособления 67.7811.9509.

Нельзя поворачивать коленчатый вал за болт крепления шкива распределительного вала, так как при этом можно повредить болт.

– проверьте набором щупов зазоры у 1-го и 3-го кулачков распределительного вала;

Рис. 2.47. Утапливание толкателей клапанов при замене регулировочной шайбы: 1 – приспособление 67.7800.9503; 2 – толкатель

Рис. 2.48. Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

– если зазор отличается от нормы, то приспособлением 67.7800.9503 (рис. 2.47) утопите толкатель и зафиксируйте его в нижнем положении, установив между краем толкателя и распределительным валом фиксатор 67.7800.9504 (рис. 2.48);

– приспособлением 67.7800.9505 удалите регулировочную шайбу и микрометром измерьте ее толщину;

– определите толщину новой шайбы по формуле:

где А — замеренный зазор, мм;

В — толщина снятой шайбы, мм;

С — номинальный зазор, мм;

Н — толщина новой шайбы, мм.

Пример . Допустим А=0,26 мм; В=3,75 мм; С=0,2 мм (для впускного клапана), тогда:

Н = 3,75 + (0,26–0,2) = 3,81 мм.

В пределах допуска на зазор ±0,05 мм принимаем толщину новой шайбы, равную 3,8 мм.

– установите в толкатель клапана новую регулировочную шайбу маркировкой в сторону толкателя, уберите фиксатор 67.7800.9504 и еще раз проверьте зазор. Если он отрегулирован верно, то щуп толщиной 0,2 или 0,35 мм должен входить с легким защемлением;

– последовательно поворачивая коленчатый вал на пол-оборота, что соответствует повороту метки на шкиве распределительного вала на 90°, отрегулируйте зазоры у остальных клапанов, соблюдая очередность, указанную в таблице 2.2;

Особенности обкатки

Нельзя путать такие понятия, как переборка двигателя и его капитальный ремонт. В случае переборки мотора выполняются только некоторые операции: замена сальников, колпачков. А капитальный ремонт предполагает полную разборку, дефектовку, мойку и замену поврежденных и изношенных деталей, их подгонку под необходимые размеры. К таким работам относятся: шлифование коленчатого вала, установка новых шатунных вкладышей, расточка блока и т. д.

Капитальный ремонт обходится недешево и производится только профессиональными мастерами. В итоге автовладелец получит восстановленный двигатель, обладающий параметрами нового силового агрегата. Как с новыми, так и с отремонтированными двигателями правила обкатки идентичны. Установка новых деталей, а также обработанных поверхностей требует притирки деталей для дальнейшей работы.

Что делать, если стучат клапана

Самый простой способ решения — подъехать к ближайшей станции сервисного обслуживания, где мастер решит возникшую проблему. Однако не всегда финансы позволяют это сделать, да и самому бывает интереснее «возиться» с машиной, набираясь с каждой разом все больше опыта.

На первый взгляд ситуация с клапанами покажется несложной задачей в плане ремонта, но это совсем не так. Одно неверное движение и стук только усилится. Именно поэтому не рекомендуется браться за дело водителю-новичку. Перед ремонтными работами обязательно прочтите инструкцию по починке именно вашего автомобиля. Обобщенный инструктаж приведен ниже.

Чтобы «добраться» до клапанов, необходимо снять заглушку головки цилиндрического блока. Не забудьте слить масло.
После этого поверните распределительный вал, чтобы отметка на шкиве совместилась с выступом установки.
Расстояние между толкателями и клапанами определяется на ощупь.
Корректируется зазор шайбой регулировки.
Действия с шайбой повторяются определенное количество раз, в зависимости от конфигурации автомобиля.
Собрав обратно все делали, проверьте наличие стука после манипуляций.
В случае сохранения проблемы рекомендуется отвезти авто в СТО, так как самостоятельно вряд ли получится починить другие неполадки, не связанные с зазорами. Вполне возможно, что регулировка была неправильной.

Как правильно настроить клапана на двигателях Lada Samara

Что такое правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапанов

Главное преимущество, идет меньший расход топлива (что не мало важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче и разгоняется быстрее

Как определить и почему стучат клапана.

Если не отрегулированы клапана появляются характерные признаки. Двигатель работает с определенным шумом, слышится стук на холодном двигателе ВАЗ 2115 похожий на металлический цокот. Причиной этого является зазор между рычагами и кулачками распредвала.

Этот зазор выставляется производителем, его величина одинаковая для всех двигателей одинакового типа. В данной системе автомобиля происходит увеличение или уменьшение зазора, и то и другое плохо сказывается на работе двигателя и может привести к более серьезным поломкам.

В основном эта поломка происходит из-за использования некачественного топлива. Хорошим топливом считается то, у которого октановое число не меньше 93.

Интересный факт! Существует топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные машины.

Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.

Заводы, изготовители автомобилей, рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, по вашему мнению, двигатель работает хорошо, то такая процедура никогда не будет лишней, тем более, что вы можете это сделать сами.

Как расположены клапана в автомобилях ВАЗ 2114, 2115.

Автомобили Ваз 2114 выпускаются с двигателем на восемь или шестнадцать клапанов.

Обратите внимание! Регулировка зазора клапанов ВАЗ 2114 проводиться только для 8-ми клапанного двигателя, так как на 16-ти клапаном установлены гидрокомпенсаторы. Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов. Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов

Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов.

Как выполняется настройка зазоров ВАЗ 2114, 2115.

Для того чтобы регулировка клапанов ВАЗ 2114 инжектор 8 клапанов была эффективной нужно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0.2 мм, а на выпускном-0.35 мм.

Обратите внимание! Допустимая погрешность в обоих случаях 0.05 мм

Подготовка инструментов.

Для регулировки клапанов ВАЗ 2115 инжектор 8 клапанов нам понадобится следующие инструменты: набор гаечных ключей, для регулировки клапанов ВАЗ, приспособление для пружин толкателей клапанов, щупы, штангенциркуль или микрометр, регулировочные шайбы.

Регулировка клапанов.

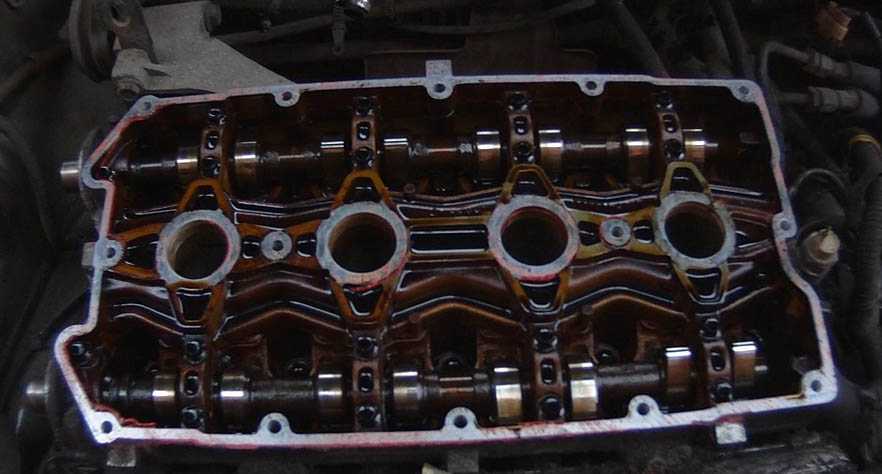

Снимаем крышку головки блока цилиндров.

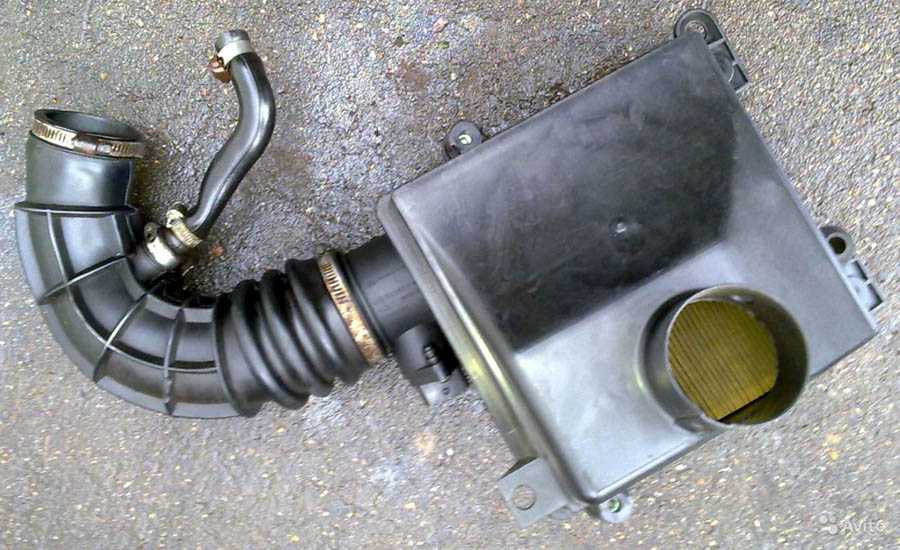

Снимаем воздушный фильтр и переднюю крышку зубчатого ремня.

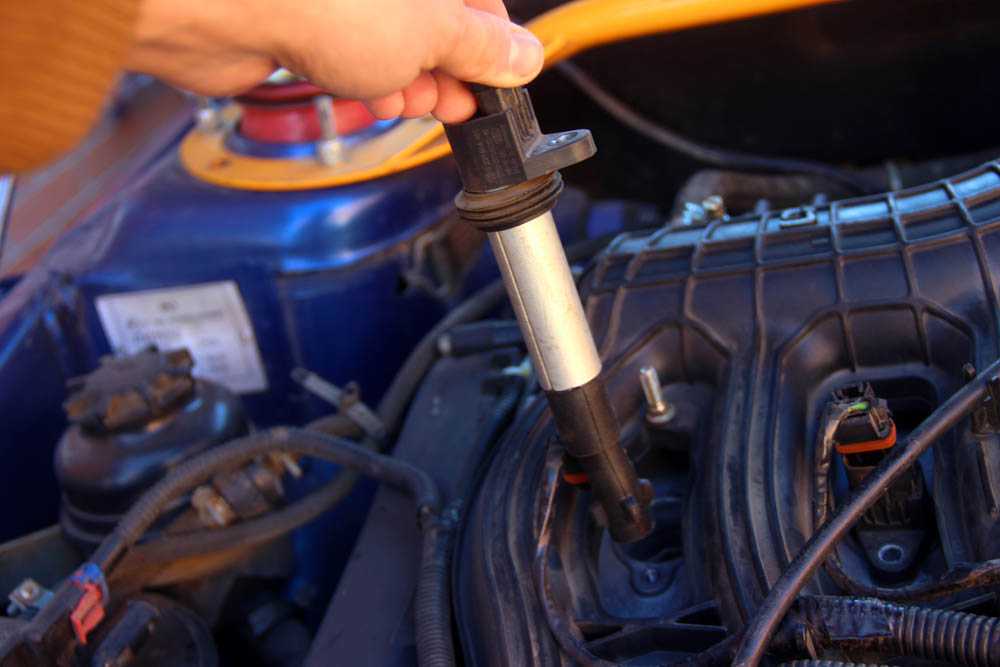

Отвинчиваем свечи и аккуратно их складываем. Они снимаются для того чтобы легче прокручивался коленчатый вал.
С верхней части головки убираем лишнее масло.
За часовой стрелкой поворачиваем коленчатый вал, чтобы совпали метки на шкиве и задней крышке зубчатого ремня.
Набором щупов проверяем зазоры между торцом клапана и толкателя. По принципу:

первого выпускного и третьего впускного,
пятого выпускного — второго впускного,
восьмого выпускного – шестого впускного,
четвертого выпускного – седьмого впускного.

При необходимости регулировки клапана ВАЗ 2114 нужно с помощью приспособления утапливать толкатель и фиксируя его в нижнем положении вынимать регулировочную шайбу с последующей ее заменой.

Важно! Коленчатый вал нельзя крутить в обратную сторону. Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте. Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?Да Нет

Как происходит регулировка клапанов ВАЗ-2115 инжектор 8 клапанов

По сути, это определение теплового зазора, который представляет собой пространство между верхом стержня клапана и кулаком распредвала. Зазор нужен для того, чтобы компенсировать расширения клапана в различных температурных режимах работы двигателя. Неправильно отрегулированный зазор грозит следующими последствиями:

Увеличенное пространство не даст клапану возможности полностью открываться.
Маленький зазор не позволит клапану полностью закрываться.

В данной статье мы рассмотрим особенности регулирования клапанов на пятнадцатой модели, и вы убедитесь, что этот процесс займет у вас больше получаса. Тем самым вы узнаете, как выполняются работы, и определите для себя – делать все самостоятельно или обратиться на станцию технического обслуживания.

Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й — впускные.

Порядок регулировки зазоров не имеет значения.

Вам потребуются: приспособление для регулировки зазоров в приводе клапанов, набор щупов для проверки зазоров, регулировочные шайбы.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

2. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиву распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50° — кулачки распределительного вала повернутся от толкателей.

ПРЕДУПРЕЖДЕНИЕПроворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

ПОЛЕЗНЫЕ СОВЕТЫПроворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше IV) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности перемещать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которыхотличаются от номинального. Запишите измеренные зазоры.

4. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).

5. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.

6. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

7. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…

8. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.

9. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.

10. Запишите толщину регулировочной шайбы — она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.

11. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) Н = В+А-С, гдеА — значение измеренного зазора;В — толщина старой шайбы;С — номинальный зазор;Н — толщина новой шайбы.

Например (для впускного клапана):

А=0,26 мм, В=3,75 мм, С=0,2 мм, тогда Н=3,75+0,26-0,2=3,81 мм.

В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.

12. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.

13. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.

14. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.

15. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее.

16. Установите снятые детали в порядке, обратном снятию.

От чего зависит цена?

Автомобилисты, которым необходим капремонт двигателя машины ВАЗ-2114, сталкиваются с разными расценками на такую услугу.

Зависит стоимость от влияния факторов:

Объем двигателя.
Престижность сервисной компании, ее ценовая политика.
Срочность.
Объем работ.
Сложность ремонта.
Необходимость выезда мастера.
Стоимость запчастей.
Применяемое оборудование.
Квалификационный уровень автомастера.

Чем больше требуется выполнить работ для восстановления работоспособности двигателя машины марки ВАЗ-2114, тем дороже будет стоить услуга мастера. За срочность и выезд специалиста придется заплатить дополнительно.

Регулировка клапанов двигателя автомобиля ВАЗ-2114 своими руками

О том, что нарушились так называемые тепловые зазоры между клапанами и их толкателями (а именно так это правильно называется, а не «регулировка клапанов»), говорит специфический стук. Мотористы так и говорят: «стучат клапана» и «нужна регулировка клапанов», хотя на самом деле, конечно же, регулируются эти самые тепловые зазоры. И рекомендации, которые я тут приведу, достаточно просты и помогут вам отрегулировать клапана автомобиля ВАЗ 2114 своими руками.

Стучат клапана по разным причинам:

Вы заправились на «левой» заправке какой-то «мачмалой», а не нормальным качественным бензином. Такое «внутреннее расстройство» мотора, которое не потребует от вас регулировки клапанов, лечится очень просто – качественным топливом. Для моторов ВАЗ 2114, о которых мы говорим – «правильным» бензином являются бензины с октановым числом не меньше 93. И их сегодня производится и продается: А76; А-80; а также АИ-91; АИ-92; АИ-93; А95; АИ95; А-96; АИ-98. Существуют даже бензины с октановым числом более 100, их используют в спортивных автомобилях и только на соревнованиях. Почему я упоминаю их все? А потому что, если на вашем автомобиле застучали клапана от некачественного топлива, то попробуйте долить до полного бака «гораздо более высокооктановый» бензин. Вполне возможно, что болезнь вашего ВАЗ-2114 уйдет сама по себе.
Нарушился угол опережения зажигания в двигателе вашего ВАЗ-2114, а такое в моторе бывает даже без очевидного внешнего вмешательства. Если угол слишком поздний, то мотор «не тянет», греется, и расход «что у КамАЗа». А если слишком ранний, то – как раз прослушивается тот самый «стук», особенно на холодную или при резких нагрузках. Вот тогда и потребуется регулировка клапанов.

Существует еще целая масса причин, менее существенных, и об этом вам может рассказать любой моторист или автоэлектрик на СТО, и такая процедура (диагностика) сегодня зачастую предоставляется бесплатно (при условии, что какие-то работы вы все-таки проведете именно здесь, и каких-то денег оставите в ЭТОЙ кассе).

Если вы нашли причину, и она заключается в нарушении тепловых зазоров, то операцию по регулировке клапанов можно провести собственными руками – и почти бесплатно.

Подготовка к работе

Для собственноручной регулировки клапанов нужно приготовить следующий «пакет инструментов»:

Гаечные ключи и набор головок от 8 до 13 мм;
Специальный зажим для пружин толкателей клапанов;
Набор щупов для замера зазоров клапанов;
Микрометр или штанген-циркуль;
Набор специальных регулировочных шайб.

Примечание: регулировочные шайбы для двигателей ВАЗ-2114 и им подобных откалиброваны от 3 (трех) до 4,5 (четырех с половиной) миллиметров c интервалом в 0,05 мм, цена одной такой шайбы – около 20 рублей. Зажим толкателей – около 100 рублей.

Штанген-циркуль или микрометр – цены не указываю, потому что на авторынке можно копить б/у вообще за копейки. Он вам может понадобиться, на шайбах старого типа не указан размер, а на новых он даже выжжен лазером и «штангель» не потребуется вовсе.

Разбираем воздушный фильтр, вплоть до снятия его корпуса;

Сборочные работы проводим в обратном порядке.

Личные рекомендации

И в инструкции по эксплуатации, и в технологических картах по ТО указывается, что регулировать тепловые зазоры на моторах этого типа следует каждые 25-30 тыс. км. А на самом деле следует придерживаться шоферского правила: «…не мешай машине работать». Если ничего не происходит с клапанами, то и не следует туда и лазить. Тем более, что существует еще одно инженерное правило: процесс притирки трущихся сопряженных пар наиболее интенсивен после проведения разборо-сборочных работ. Поэтому старайтесь их делать пореже.

Как и любую другую разборо-сборочную или ремонтную операцию – если вы ее выполняете впервые в своей жизни – сделайте под чьим-то «чутким руководством», потому что одна нелепая ошибка может привести к «долгоиграющим» печальным последствиям.
Регулировка клапанов – не самая затратная, но одна из самых хлопотных процедур по обслуживанию двигателя. Если в вашем регионе (городе, районе) вы найдете специалиста, который сделает эту работу за 500 или даже 700 рублей, то – не парьтесь. Тем более, что тех самых пресловутых регулировочных шайб у каждого моториста в ящичке – по нескольку сотен штук…

Разрегулировка и последствия

Когда тепловой зазор клапана изменяется в процессе длительной эксплуатации или же при поломке отдельных элементов системы, ощутимо снижается коэффициент полезного действия двигателя и ресурс деталей. Также это сопровождается повышенным расходом топлива и характерным стуком в подкапотном пространстве. Если, к примеру, зазор больше нормы, элемент не может открываться полностью, и это способствует падению мощностных характеристик. Подгорание клапана и его седла возможно в случае очень маленького зазора. В любом случае эти неисправности плохо действуют на реакцию двигателя при нажатии на педаль акселератора.

Признаки неотрегулированных клапанов

Для определения точного источника шума от двигателя нужно понимать устройство ГРМ. Износ некоторых из элементов конструкции ГРМ схож с признаками появления зазоров. Признаки плохой регулировки выглядят так:

Появление металлического цокота, исходящего из-под ГБЦ. По мере повышения температуры шум постепенно пропадает. Этот признак появляется на большом уровне износа. Если же по мере прогрева звук не пропадает – это может сигнализировать о более серьезных проблемах с ГБЦ;
«Подтраивание» мотора, периодическое отключение одного или нескольких цилиндров также может говорить об образовании больших зазоров. Большое отклонение допустимого зазора от нормы может вызвать заклинивание детали в одном положении. При таком раскладе двигатель постоянно будет троить. Проверка возможности починить поломку не снимая «голову» проводится замерами компрессии. Если в цилиндре с проблемным элементом есть хотя бы 5-6 бар, то ремонт может быть не сложным. Если же компрессия нулевая – от вскрытия мотора не уйти;
Прострелы в выхлопной трубе. Первое, что нужно сделать при возникновении такой проблемы – сменить бензин. Если вместо АИ-95 Вы залили АИ-92 (или наоборот), могут возникнуть прострелы. Вообще при использовании высокооктанового топлива не рассчитанных для этого моторах ведет к постепенному прогоранию. Если же причина в зажатом положении одного из элементов – проводите регулировку.

При владении «четыркой» с простейшим агрегатом на 77 л.с. эта проблема не вызывает много трудностей. При наличии минимального опыта в ремонте машин регулировка клапанов на ВАЗ 2114 не вызовет больших трудностей. Затягивать с проведением этой процедуры не стоит, т.к. со временем зазор будет увеличиваться еще больше, что приведет к прогоранию элемента.

Необходимый инструмент и запчасти

Регулировка клапанов ВАЗ 2114 (8 клапанов) своими руками возможна лишь при наличии инструмента. Помимо набора ключей для проведения работ пригодятся специальные пластины для точного замера зазора и сам механический прибор для процедуры их выставления. Полный список необходимых запчастей и приспособлений выглядит так:

Набор накидных ключей и головок;
Домкрат для поднятия передка машины;
Новая прокладка клапанной крышки;
Металлические пластины разных размеров;
Рычаг со штангой и фиксатором для регулирования;
Длинные плоскогубцы или крупный пинцет;
Микрометр и лист для записи данных.

Температура двигателя во время проведения работ не должна быть высокой, т.к. есть риск сильного зажатия.

Бесстендовая холодная обкатка

Этот метод является некоторой попыткой, имитирующей работу обкаточного стенда. Процедура заключается в том, что двигатель быстро притрется, если он не греется от применения какого-либо топлива, а его вращение обеспечивается внешними механизмами.

Работа выполняется так: Автомобиль сцепляют с помощью буксировочного троса другим автомобилем и буксируют его на включенной передаче несколько часов. Это дает возможность быстро сделать обкатку двигателя, но не допускает проведения контроля над работой и выполнением каких-либо алгоритмов. Насколько качественно была проведена обкатка мотора, можно судить по величине пробега, и достижения до следующего ремонта.

Существуют способы, дающие возможность узнать успешность обкатки мотора, а при применении холодного метода эти признаки хорошо заметны:

Автомобиль в движении стал более динамичным и прибавил в мощности.
Мотор стал запускаться значительно быстрее.
Двигатель на холостом ходу стал работать более стабильно, и держит обороты, с соблюдением стандартных значений.

Регулировка клапанов ВАЗ 2109, 2114, 2115 своими руками

Регулировка клапанов – это популярный термин, который встречается только «в быту». С технической точки зрения процесс называется регулирование зазора между кулачком распределительного вала и торцом клапана. Любой человек, разбирающийся в автомобилях, не понаслышке знает, что означает регулировка клапанов ВАЗ 2114 или другой марки транспортного средства.

Величина зазора определяется изготовителем. Этот зазор необходим для плотного закрывания клапана при любой температуре мотора, поэтому его иногда называют тепловым. Об изменении величины зазора может свидетельствовать металлическое постукивание внутри двигателя. При его возникновении необходимо отрегулировать клапаны. И увеличение, и уменьшение засора может привести к прогоранию клапана и его седла.Регулировка клапанов ВАЗ 2109, видео процесса которого представлено ниже, производится с помощью специальных шайб. Они прокладываются между стержнем клапана и кулачком вала. Весь процесс осуществляется на холодном двигателе. Он требует только терпения и аккуратности.

Изначально позаботьтесь об инструментах и приспособлениях, необходимых для данной работы. Обычного набора ключей для этого процесса недостаточно. Дополнительно понадобятся щупы, с помощью которых можно измерить величину зазора, а также инструмент для утапливания толкателей. Не рекомендуется приобретать набор шайб, так как высокая вероятность, что большая часть их никогда не понадобится. Желательно сначала провести замеры, а затем приобрести специальные шайбы.Подготовим инструменты – и можно приступить к регулировке. Сначала нужно снять крышку клапанов (техническим языком – «крышку головки блока цилиндров»). Для этого:1. снимаем воздушный фильтр;2. отсоединяем патрубок, предварительно ослабив его хомут;3. отсоединяем элемент управления дроссельными заслонками.Снимать крышку необходимо аккуратно, чтобы не нарушить целостность прокладки.

Замер зазора

Для замера зазора необходимо крутить коленчатый вал двигателя. Чтобы сделать это было легче, нужно заранее выкрутить свечи. Далее действуем по следующей схеме:снимаем защитную (переднюю) крышку ремня газораспределительной системы;поворачиваем по часовой стрелке коленвал двигателя до совпадения метки на шкиве газораспределительной системы с меткой на ее задней крышке

При совмещении меток необходимо дополнительно повернуть коленвал на 3 зубца шкива ремня газораспределительного механизма.Важно! Коленчатый вал можно поворачивать за борт крепления шкива мотора с помощью гаечного ключа. Манипуляции со шкивом механизма управления фазами газораспределения не допустимы.Крутить коленвал в обратную сторону нельзя

Если при поворотах была пропущена метка, то необходимо прокрутить еще один круг по часовой стрелке.Измеряем зазор выпускных и впускных клапанов. Величина зазора впускных клапанов должна быть не более 0,2 мм с погрешностью 0,05 мм. У выпускных — показатель не должен быть не больше 0,35 мм (погрешность такая же, как и у впускных элементов).Если полученные значения далеки от нормативных, то необходимо опустить поршень цилиндра в нижнее положение и вытащить шайбу. Ее легко извлечь, так как в полости шайбы пропилены 2 паза. Достаточно поддеть ее тонким инструментом и извлечь.Регулировка клапанов ВАЗ 2115 в дальнейшем предполагает расчет толщины шайбы. Она рассчитывается по формуле:(Полученная величина зазора – нормативная величина зазора) + толщина установленной шайбы.Толщина шайбы нанесена на каждом изделии лазером. Если значение плохо видно, то можно измерить ее с помощью микрометра. После установки шайбы нужной толщины вновь измеряем зазор.Эксперты считают, что регулировать клапаны необходимо после каждых 30 тысяч км пробега. Если двигатель работает исправно и отсутствует металлический стук, то лучше ограничиться только измерением зазора.Регулировка клапанов ВАЗ 2114 и 2115 своими руками аналогична представленному на видео, так как процесс схож с рассмотренным для ВАЗ 2109. Ничего трудно здесь нет, главное правильно измерить зазор.Советуем вам посмотреть:

Обкатка дизельного автомобиля

Больших отличий в процедуре обкатки бензиновых и дизельных автомобилей нет. Чтобы снизить трение в двигателе, существует система смазки. Масляный насос нагнетает нужное давление, которое гонит моторное масло по масляным каналам и трущимся деталям. Между ними создается пленка из масла, называющаяся в народе масляным клином.

Проводить процедуру обкатки дизельного двигателя необходимо с акцентом на оптимальное давление, созданное в системе смазки, и одновременную минимизацию нагрузки. Эффективным давлением считается, когда обороты вращения коленвала 1300 оборотов. Поездки на более низких скоростях двигателя не рекомендуются.

Пробег первых 1000 км является наиболее ответственным при обкатке дизельного двигателя.
Перед началом движения прогреть мотор до 30 градусов. Далее дизель сам прогреется при движении.
Не следует включать передачу выше второй с механической коробкой. На коробке автомате лучше заблокировать переход более второй передачи.
Обороты двигателя необходимо поддерживать в пределах 1500 оборотов.
После прогрева можно повысить скорость движения, но не выше 4-й передачи. При обкатке не следует слишком нагружать мотор.
Лучше обкатывать автомобиль за городом, так как не нужно будет стоять на светофорах, часто тормозить.
При движении по прямолинейной трассе можно включать четвертую передачу и двигаться со скоростью, не превышающей 80 км в час. На подъеме лучше переключиться на пониженную передачу.

Рекомендуется за одну поездку останавливаться не менее 2-х раз и глушить двигатель, давая ему остыть, проверить уровень масла и охлаждающей жидкости. По возможности необходимо проверять масло в автоматической коробке. После контроля масла пока не закрывайте капот, заведите мотор и послушайте звук его работы, протестируйте работу электрооборудования. Такие проверки необходимо проводит до пробега 1000 км.

Это является наименьшим пробегом дизеля для обкатки. В это время нужно четко выполнять все правила. Далее можно постепенно увеличивать нагрузку. Квалифицированные специалисты высказывают мнение, что наилучшим пробегом для обкатки дизельного и бензинового двигателя считается 10 тысяч км. Хотя некоторые мастера утверждают, что процесс притирки деталей заканчивается только на пробеге 30 тысяч км.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как происходит регулировка клапанов ваз-2115 инжектор 8 клапанов
