Устройство обогрева

Почему не греет печка на ваз 2112, дует холодный воздух В автомашине ВАЗ-2115 нагретый воздух распределяется по нескольким рукавам и поступает в салон через:

дефлекторы, установленные на приборной доске;
сопла, находящиеся как сбоку, так и по центру;
отверстия, проделанные в корпусе отопителя (в районе ног).

Подача воздуха усиливается за счет работы вентилятора. При поломке этот элемент ремонту не подлежит. По большей мере в ВАЗ-2115 устанавливается система обогрева аналогичная той, что использовалась ранее в «восьмерке». Характерным отличием ее является практически горизонтальное расположение радиатора.

Вентилятор приводится в движение электромотором коллекторного типа, возбуждение которого происходит при помощи установленных в нем постоянных магнитов. Скорость вращения его лопастей регулируется при помощи ручки находящейся на приборной панели. Производитель предусмотрел четыре позиции.

Обогрев Приоры построен аналогичным образом, в конструкцию отопителя внесены только некоторые незначительные изменения.

Работа обогревателя происходит за счет использования избытка тепла двигателя на 8 клапанов ВАЗ-2115, которое от него отводится посредством циркуляции охлаждающей жидкости.

Радиатор смонтирован непосредственно на кожухе отопителя и представляет собой систему, состоящую из двух бачков, изготовленных из пластмассы и алюминиевых трубок, на которые надеты металлические пластины, способствующие наиболее эффективному теплообмену. Движение охлаждающей жидкости обеспечивается за счет работы насоса. Интенсивность регулируется при помощи переключателя, установленного на приборном щитке.

Меняем со снятием панели

Тем же, кто не хочет портить панель, подойдет метод, подразумевающий ее снятие.

В этом случае понадобиться тот же инструмент, что указан выше, кроме полотна для пилы по металлу.

Здесь главное, чтобы под рукой имелось как можно больше крестовых отверток разной длины.

А далее делаем все так:

Снимаем боковые панели центральной консоли (смотрите выше);
Демонтируем вещевой бокс;
Снимаем накладку центральной консоли. Для этого снимаем наконечники ползунков управления системой обогрева и «крутилку» включения вентилятора печки. Извлекаем магнитолу. Выкручиваем винты крепления накладки – вверху на центральной консоли (скрыт заглушкой), над приборной доской (2 шт.) и под ней (по обеим сторонам рулевой колонки);
Демонтируем верхнюю часть кожуха рулевой колонки;
Оттягиваем на себя накладку консоли. Отсоединяем от нее все колодки с проводкой, предварительно пометив маркером, где какая располагалась (можно сфотографировать). После этого полностью снимаем накладку;
Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверных проемов);
Откручиваем винты, удерживающие металлическую рамку крепления ЭБУ (вверху под панелью и внизу возле пола);
Выворачиваем винты, расположенные над рулевой колонкой;
После этого панель вверх и на себя;
Отводим панель на себя, а после просим помощника или же высоким домкратом приподнимаем ее, чтобы обеспечить доступ к радиатору. Временно можно поставить какой-то упор;
Отсоединяем патрубки радиатора (не забывая подставить емкость для сбора остатков ОЖ);
Выкручиваем три винта крепления и извлекаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

Чтобы надежно зафиксировать места соединения патрубков с радиатором, следует хомуты заменить на новые;
Не лишним будет промазка мест соединения термостойким герметиком;
После установки нового теплообменника и подсоединения к нему патрубком, следует сразу же проверить герметичность соединения путем заполнения системы охлаждения антифризом. И только после удостоверения, что течей нет, можно ставить панель на место.

Как видно, второй способ более трудоемкий, но при этом сама панель остается целой.

К тому же при таком методе во время сборки можно промазать все места соединения панели с кузовом герметиком, чтобы устранить скрипы.

В общем, оба метода хороши, но в каждом из них есть свои достоинства и недостатки. Поэтому, какой из них использовать – решать самому автовладельцу.

Замена не снимая панели, видоно ли швы?

Устройство обогрева

В автомашине ВАЗ-2115 нагретый воздух распределяется по нескольким рукавам и поступает в салон через:

дефлекторы, установленные на приборной доске;
сопла, находящиеся как сбоку, так и по центру;
отверстия, проделанные в корпусе отопителя (в районе ног).

Устройство и схема отопителя (печки) ВАЗ-2115

Наступили холода, погода требует горячего потока воздуха из сопел отопителя, а очень часто бывает так, что вместо этого оттуда дует теплый или совсем холодный воздух. Дабы разобраться в проблеме, нам просто необходимо доскеонально изучить устройство печки на ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115, ведь без этих знаний ничего не исправить. Причин масса, это и заедающие заслонки, и плохая герметичность печки, и забитость сот радиатора, воздушные пробки, слетевшие тросики управления механизмами печки и т.д.

Предлагаем вашему вниманию подробную схему устройства печки на Лада Самара ВАЗ-2115:

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

5 – радиатор;

6 – прокладка отопителя;

7 – электродвигатель;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

23 – кронштейн рычагов управления;

24 – скоба крепления кожухов отопителя;

25 – воздухопровод внутренней вентиляции;

26 – окно подачи воздуха в ноги водителя;

27 – заслонка управления отопителем;

28 – рычаг заслонки обогрева ног

Общие понятия

Для того, чтобы стекло нагревалось равномерно и до строго определенной температуры (достаточной для испарения влаги, но не превышающей безопасных пределов) применяется специальная электропроводящая нить (тонкая плоская проволока), обладающая определенным, строго нормированным, сопротивлением.

READ Замена батарейки в ключе Toyota RAV4

При прохождении по ней тока, она нагревается — точно также, как нагреваются спирали в электрических плитках и чайниках, только с гораздо меньшей температурой. Благодаря этому нагреву, а также тому, что происходит он равномерно по всей плоскости стекла (ведь нить нанесена на нем через равные расстояния), последнее довольно быстро просыхает и очищается от влаги.

Иногда зимой автолюбитель может подумать, что обогрев вышел из строя, потому что стекло долго не размораживается. В подобной ситуации есть большая вероятность того, что обогрев исправен, но его температуры недостаточно для того, чтобы растопить значительный слой льда. Следует удалить лед вручную, специальным скребком, а затем включить обогрев заново.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом. Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Ремонт и замена

Автомобиль со временем в ходе эксплуатации изнашивается, и в какой-то момент появляются те или иные неисправности. О поломке обогревателя чаще всего свидетельствует специфическое журчание. Нередко это сопровождается вытеканием масла в салон. Его пятна обычно обнаруживаются под правым сиденьем на коврике. Все это сигнализирует о том, что, вероятно, вышел из строя регулирующий кран или же сам радиатор.

Также могут ухудшить работу печки неисправности тяги – об этом обычно свидетельствует холодный воздух, поступающий из боковых дефлекторов. Проблема устраняется регулировкой тросиков.

Самой распространенной причиной поломки радиатора является протечка. Как правило, проблема обнаруживается в тех местах, где пластиковые детали соединяются с металлическими. Если дыра там невелика, то радиатор нетрудно будет починить – достаточно добавить в антифриз особый состав, который продается практически в любом автомагазине. С его помощью брешь фактически затягивается сама собою.

Главная задача – добраться до неисправных элементов. Доступ к крану достаточно нетрудно получить, однако гораздо тяжелее будет проникнуть к радиатору.

В этом случае необходимо в первую очередь выполнить такие действия:

снять с аккумулятора клемму «минус»;
слить антифриз в заранее подготовленную тару;
в отдельную емкость переливают жидкость для охлаждения, находящуюся в блоке цилиндров (в нем имеется специальное отверстие, закрытое заглушкой).

Располагается она в непосредственной близости от блока зажигания. Если он не дает нормально работать, его лучше совсем снять. Заглушка свинчивается торцевым ключом на 13.

Далее потребуется демонтировать кожух, защищающий вал руля, и отключить аварийку. После этих манипуляций появится возможность удалить с консоли боковые экраны, закрепленные болтами. Это, в свою очередь, позволит вытащить перчаточный ящик. Затем снимают крышку разъема для диагностики. Его также потребуется убрать – он крепится на двух шурупах на приборной доске.

После этого необходимо будет демонтировать:

клеммы прикуривателя и его подсветки;
блок регулятора отопления;
магнитолу.

Теперь наступает черед панели приборов. Она удерживается на месте 7 шурупами. Некоторые из них скрыты под декоративными шляпками. Если не убрать их все, то есть вероятность сломать этот элемент, сделанный из обычного пластика.

В итоге открывается доступ к центральному кронштейну. Он крепится двумя болтами, и чтобы открутить их – придется воспользоваться ключом на 8. Отодвинув кронштейн, необходимо отсоединить клеммы ЭБУ.

Наконец наступает черед радиатора. Чтобы снять его, придется ослабить хомуты удерживающие патрубки, отходящие от вышеназванного узла. Однако полностью их отсоединять не стоит, так как наружу, скорее всего, потечет охлаждающая жидкость, которая легко может испортить декоративное напольное покрытие. Правильнее всего будет установить внизу тазик или на худой конец застелить все пленкой.

Радиатор удерживается на месте тремя шурупами. Пришедшую в негодность деталь отопления заменяют на новую, и все вышеописанные манипуляции повторяют в обратном порядке.

Ремонт вентилятора печки ВАЗ 21132115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.
Реле зажигания находится под панелью приборов. Тоже может стать причиной неполадок с моторчиком печки, так как связано с цепью электрики. Убедиться в том, что это именно реле, можно по такому признаку: вентилятор не работает только на прогретый двигатель (подробнее про реле написано в конце).
Портится радиатор печки, в котором со временем образуется накипь. Элемент можно снять и промыть средством «Крот» или другими жидкостями.
В систему проникает воздух, образуя пробки. Это негативно сказывается на общей работе печки, в том числе и на моторчик. Поможет грамотное развоздушивание всей системы.
Неисправен добавочный резистор. Если «виновницей» является эта деталь, электричество начнёт поступать к моторчику только на третьем положении работы отопителя. Соответственно, на первом и втором режимах вентилятор включаться не будет, так как ток в этом случае идёт через резистор. Проблема решается заменой резистора.
Ослабли контакты клемм проводки, соединяющей вентилятор с электрикой автомобиля. Нужно заново затянуть их, а если они окислились — почистить.

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

Предварительно снимается боковая крышка торпедо со стороны педалей.
Затем из-под торпедо отсоединяется электрический контакт — переходное устройство между электрической системой автомобиля и моторчиком.
Откручивается также «масса», выведенная на болтик под головку «10».

После этого надо перевести работы в подкапотное пространство:

Выкрутить защитный чехол, скрывающий моторчик.
Затем извлечь удерживающие его винты.
Провода, отсоединённые в салоне машины, следует вытащить наверх.
После этого надо снять верхнюю накладку моторчика, чтобы легче его вынуть.
Потянув рукой, снять вентилятор.

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

Установить вентилятор на ровной поверхности.
Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены

Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

Что такое охлаждающая жидкость и зачем она нужна

Охлаждающая жидкость есть в каждой машине, она защищает двигатель от перегрева. Эмульсия, которая не замерзает даже при экстремально низких температурах – это антифриз. Он используется владельцами иномарок. А вот тосол – это всего лишь его разновидность, и он используется только для машин отечественного производства.

В составе антифризов находятся химические элементы, которые предотвращают коррозийное разрушение деталей. Химические составляющие автожидкостей практически одинаковые. Антифриз красят в основном в красный или зеленый, тосол – в голубой. Это нужно частично для того, чтобы они отличались от воды, а также чтобы отследить утечку

Осторожно! Эти вещества – ядовитые!

Это интересно: Сколько нужно масла в коробку и раздатку Уаз Патриот

Плохо греет печка ВАЗ-2114 причины

Основные причины, из-за которых плохо греет печка ВАЗ 2114:

Завоздушенность системы.
Вышел из строя краник печки. Наличие протекания или неполное открытие.
Поломка вентилятора. Отсутствует подача теплого воздуха.
Бракованный радиаторный блок или его засорение.
Отсутствует необходимое давление создаваемое помпой.

Завоздушенность системы

В процессе остывания тосола, после работы двигателя, могут образовываться воздушные пробки. При следующем запуске мотора, помпой выгоняется воздух в радиаторный блок отопительной системы.

Для устранения данной проблемы необходимо сделать следующее:

Отключите шлангочку от штуцера карбюратора.
Снимите крышечку расширительного бочка и тщательно продуйте его так, чтобы из штуцера полился тосол.
Подключите шлангочку к штуцеру карбюратора.

Работа по устранению завоздушенности проведена.

Поломанный краник

Наличие подтекания краника или его неполное открытие, часто создает нарушение функций печного отопления автомобиля. В таких случаях разнообразие решений очень широко. Для решения такой проблемы в некоторых случаях, даже требуется замена шарового крана

Мы рекомендуем Вам действия, позволяющие устранить эту проблему без замены родного краника:

Причиной плохого открытия краника, может быть образование на нем нароста, которое привело к закиси детали. Попробуйте осуществить подтягивание тросика, подогнув пассатижами со стороны водительской двери. Действуйте очень аккуратно, чтобы натяжка не привела к срыву крана.
В случае окончательного выхода краника из строя, рекомендуем обратиться в авторемонт, либо самостоятельно провести его замену.

Поломка вентилятора отопителя

Довольно распространенной причиной отсутствия нормального отопления салона автомобиля, является плохая работа вентилятора или выход его из строя

Если Вы, наблюдаете сильный нагрев радиатора, советуем первоначально обратить внимание на крыльчатку, а точнее на наличие в ней разнонаправленности. В случае полного выхода вентилятора из строя, попробуйте определить причину, вызвавшую его неработоспособность, или осуществите его замену

Засоренность радиаторного блока

Любой радиаторный бол нуждается в периодической чистке от известкового и грязевого налета. У многих автолюбителей, даже есть личная рецептура прочистки радиаторного блока. Всем новичкам, при возникновении такой проблемы, мы рекомендуем обратиться в автосервис.

Если Вы хотите сами произвести прочистку радиаторного блока, Вам нужно:

Иметь в наличии емкость, набор ключей, очищающую жидкость и отвертки.
Необходимо произвести аккуратный прогон жидкости через радиаторный блок.
Используйте очищающую жидкость известного производителя и высокого качества.

Плохое давление в системе охлаждения двигателя

Если плохо греет печка ваз 2114 на холостых оборотах, и при наличии нормальной функциональности во время передвижения, обратите внимание на работоспособность помпы. В этих случаях, помпой не обеспечивается нормальная циркуляция тосола. Также возможен недостаток тосола в системе

Для решения данной проблемы необходимо, либо долить тосол до соответствующего уровня, либо заменить устаревшую помпу на помпу из дюрали

Также возможен недостаток тосола в системе. Для решения данной проблемы необходимо, либо долить тосол до соответствующего уровня, либо заменить устаревшую помпу на помпу из дюрали

Ухудшение работоспособности печного отопления может также наблюдаться при: прогорании прокладки ГБЦ, выходе термостата из строя, недостаточном количестве тосола и браке радиаторного блока. После определения причины, Вам не сложно будет ее устранить самостоятельно или обратившись на СТО

А так же читайте:

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
набор рожковых ключей;
отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.

«Плюсовой» провод питания моторчика находится в кабине, под приборной панелью
Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.

Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается
Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.

Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой
Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.

Когда весь крепёж откручен, решётку воздухопритока извлекают вручную
Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.

Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом
Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Рабочий принцип и устройство системы отопления ВАЗ-2115

Если в автомобиле не работает отопитель, тем более когда холодно на улице, есть вероятность остаться без транспортного средства, так как в холода в салоне машины можно просто-напросто замёрзнуть. В крепкие морозы довольно не просто отчистить переднее стекло от наледи, чтобы обеспечить обзор, а с неработающей печкой это становится вдвойне проблематично. Даже до станции научно-технического обслуживания, возможно, добраться не получится.

Однако чаще всего, если известны рабочий принцип, схема и устройство печки ВАЗ-2115, можно избавится от проблемы непосредственно на месте своими силами.

Устройство системы отопления ВАЗ-2115

Электрическая рабочая схема отопителя ВАЗ предоставлена следующими элементами:

Электромотор с вентилятором. Вентилятор гонит горячий воздух в автомобильный салон и на переднее стекло.
Кнопки и рычаги переключения уровня тепла и скорости потока воздуха. На ВАЗ-2115 есть 3 варианта скорости потоков тепла, которые можно настраивать.
Добавочные сопротивления, обеспечивающие необходимую частота вращения вентилятора печки (уменьшающие вольфрамовые витковые катушки).
Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, воочию показывает её устройство работы и важные части.

Схема подсоединения системы отопления ВАЗ

Монтажный блок.
Зажигание.
Разгрузочное реле зажигания.
Тумблер мотора печки.
Добавочный резистор.
Мотор печки.
Кнопка управления печкой.
Обогрев заднего стекла.

К7 — это реле, включающее обогрев заднего стекла.

Рабочая схема отопителя

Вентилятор.
Заслонка обдува лобового стекла.
Заслонка, распределяющая воздушные потоки к центральному и боковым дефлекторам; зонам, обогревающим ноги водителя и пассажира.
Заслонка, управляющая печкой.
Отопительный прибор.
Обдув ног водителя.
Внутренний воздуховодный канал.

Работа печки основывается на следующем принципе

Не прекращает работу система охлаждения и теплоснабжения фактически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя выполняется с помощью регулятора, который размещается в самой машине, антифриз подаётся к теплообменнику. Его температура после прогрева может достигать больше 80 градусов. После этого начинает работать вентилятор, который не прекращает работу на одном из 3 режимов скорости.

Вентилятор начинает создавать идущий воздушный поток. Он двигается из внешней части системы обогрева вовнутрь салона машины. С помощью заслонок регулирования шофер подбирает зоны теплоснабжения, всего их три: на ноги, на ветровое стекло и в салон машины.

Основным элементом системы обогрева автомобиля считается вентилятор, и, если он поломается, то теплоснабжение пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы нагреть внутренне пространство ВАЗ-2115, понадобится не пара минут, а пара часов.

Главные неисправности электрики системы отопления ВАЗ-2115

Если не случается никаких перемен в системе обогрева при любом положении ручки переключения, то, наверное, мотор системы перестал работать (износились щётки) либо нет напряжения на клеммах. Но еще в данном случае могут быть проблемы с замком зажигания или монтажным блоком (сгорел предохранитель F4).

Главное для хорошей работы системы обогрева автомобиля, чтобы на массе мотора (поставлен под капотом) было не более 3 Ом.

Если на самых больших оборотах мотора отопитель не прекращает работу хорошо, а проблемы появляются исключительно на малых, то причина поломки, быстрее всего, прячется в кнопке переключения оборотов или добавочных резисторах.

Если вы включаете систему обогревания салона и слышите шумовой фон, а печка подобающим образом не обдувает, то это также указывает на поломки мотора. Поломки как правило заключаются в подклинивании крыльчатки или подшипников якоря. Убрать поломки можно заменой составных компонентов или, если требуется, их смазкой. Однако в основном, эти действия дают кратковременный эффект и проблема идет назад.

С каким то периодом каждая техника выходит из строя и требуется ремонт. Благодаря этому система отопления не считается здесь исключением и самое небольшое, что необходимо сделать в целях предупреждения, — это хотя бы делать периодический зрительный осмотр и проверку. Не нужно забывать, что с каким то периодом система стареет и снашивается, исходя из этого, чем старее автомобиль, тем больше его необходимо готовить к отопительному периоду.

Лада 2115 Comfort › Бортжурнал › Модернизация системы отопления (печки)

Всем привет.Всех с наступающим Днем защитника Отечества.

В общем доставал меня один момент в работе печки: даже когда рычажок регулировки подачи горячего-холодного воздуха (далее просто рычажок ГХ) находится в крайнем правом положении, на лобовое стекло и особенно на боковые стекла дул всегда ХОЛОДНЫЙ воздух, при том, что в ноги дул уже горячий.

Определимся, из-за чего такое происходит:

Можно назвать это неким просчетом инженеров.Также из-за этой конструкции плохо осуществляется регулировка температуры потока. Как вы уже поняли по картинке, если чуть-чуть двинуть рычажок ГХ, то в лицо сразу пойдет холодный воздух, а не разбавленный с горячим. С этим, думаю, сталкивались практически все

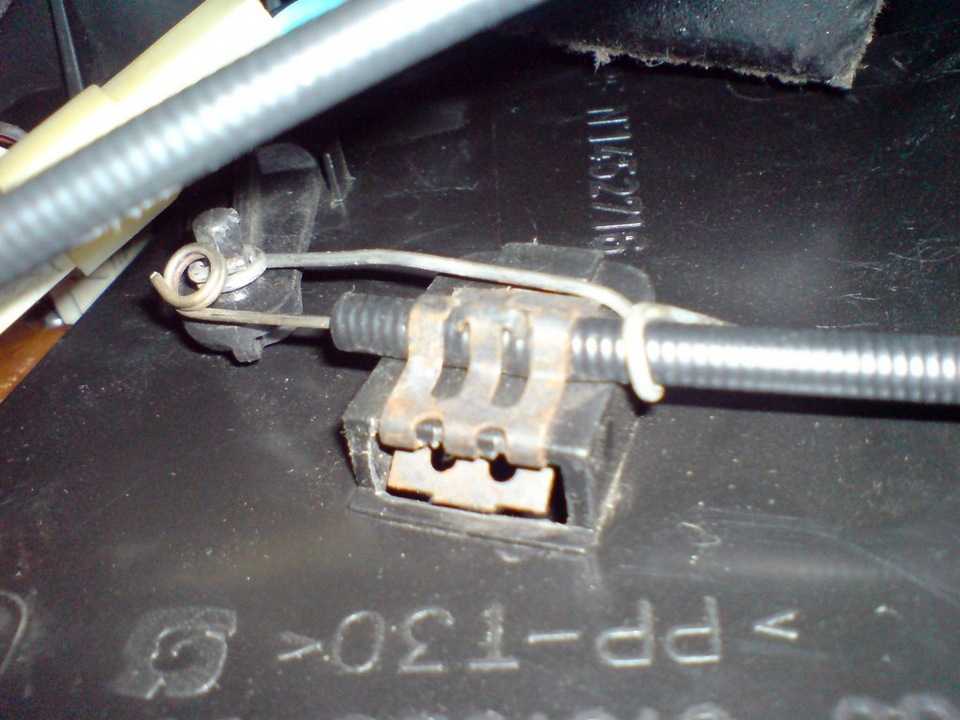

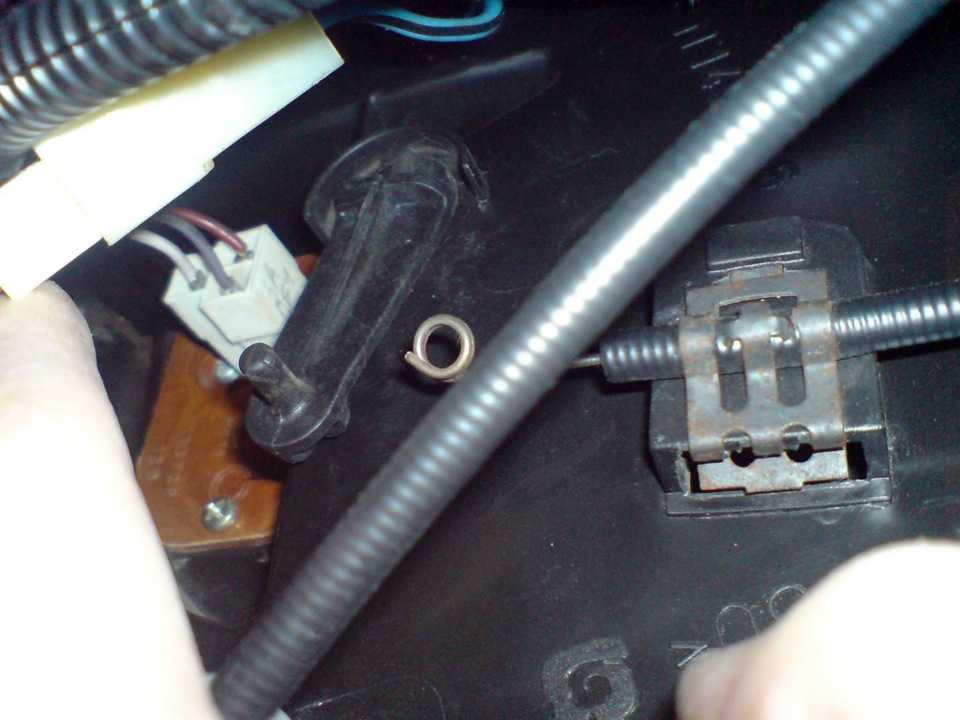

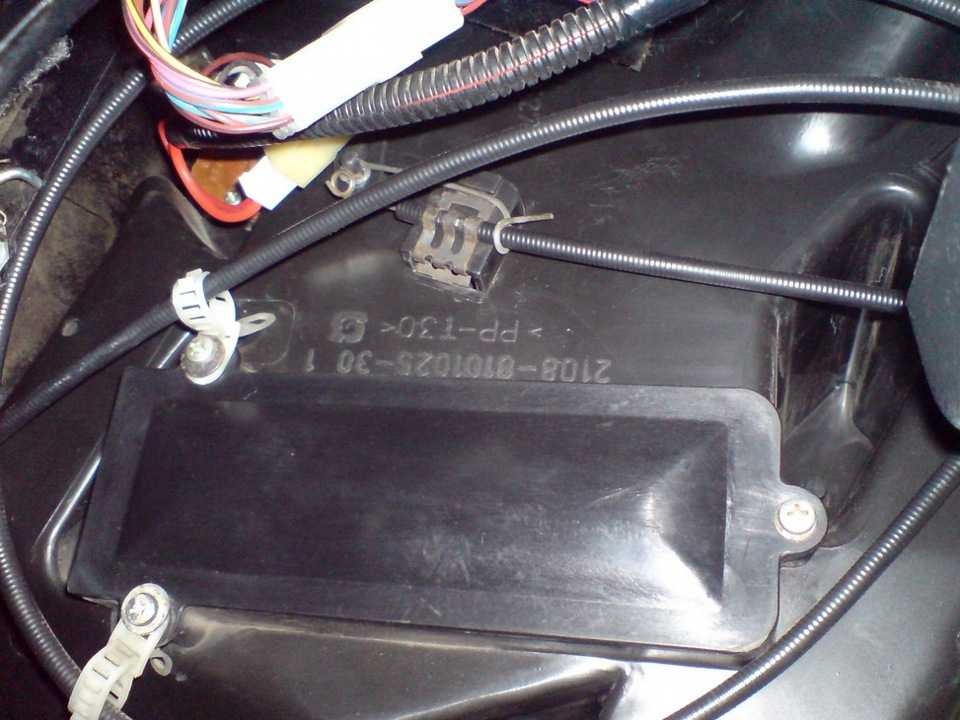

А решение-то оказывается простое как 3 рубля.Идейку подтолкнул товарищ vaz500 в своей записи в БЖЯ сделал немного иначе, но смысл остался тот же: максимально прижать заслонку ГХ к верхней стенке, тем самым, убрав там щель.Я просто скинул тросик с поводка заслонки ГХ. Теперь рычажок ГХ отвечает только за открытие/закрытие крана отопителя.

Вот так вот, делов на 10 минут, а каков результат

Кстати, за счет регулировки температуры только краном печки, теперь можно будет ее регулировать плавно

П.С. если захотим холодный воздух, то просто переводим рычажок ГХ влево (перекрывается подача горячего тосола на радиатор печки), воздух также будет идти через радиатор, но только уже через остывший.

Глоссарий:рычажок ГХ — рычажок регулировки подачи горячего-холодного воздуха (самый нижний на блоке управления печкой);заслонка ГХ — заслонка внутри печки, управляемая рычажком ГХ (рис. 1, под цифрой

Всем спасибо за внимание

Защита электросетей автомобиля

Для обеспечения защиты электронных компонентов автомобиля ВАЗ 2115 «Самара» используются предохранительные вставки ножевой формы. Устройства располагаются в монтажном блоке, установленном в коробе воздухозаборника в моторном отсеке. Модуль закрыт сверху пластиковой крышкой, зафиксированной двумя защелками.

Расположение предохранителей в блоке 2114-3722010-60

Назначение предохранителей приведено в таблице.

Номер на схеме	Номинал, А	Защищаемые устройства
П-01	10,0 (с 2011 года — 20А)	цепи заднего противотуманного фонаря, включая контрольный индикатор на комбинации приборов; пусковые элементы электродвигателей очистителей фар головного света (опция); электромотор привода насоса омывателя фар (устанавливается с очистителем).
П-02	10,0	указатели направления поворота и реле управления поворотниками (только для режима аварийной сигнализации); контрольная лампа работы «аварийки», установленная в кнопке.
П-03	7,5 (на части машин — 10,0)	плафон подсветки салона (в центре панели потолка); лампы индивидуального освещения (в районе салонного зеркала) и замка зажигания; система подсветки багажного отсека; индикатор Check Engine и бортовой компьютер (при отсутствии — часы); сигнальные лампы торможения (включая дополнительный сигнал); система проверки целостности ламп (на машинах после 2007 года).
П-04	20,0	разъем для подключения дополнительных устройств; реле включения и нити обогрева поверхности заднего стекла.
П-05	20,0	клаксон вместе с реле управления; электрический вентилятор, установленный на радиаторе системы охлаждения.
П-06	30,0	электрические двигатели стеклоподъемников в передних дверях; блок управления и коммутации для электростекол.
П-07	30,0 (с 2011 года — 20А)	электрический вентилятор системы отопления и вентиляции; привод насоса омывателя ветрового стекла; электрические приводы для очистителя фар (опция, защита только в режиме работы); прикуриватель; плафон освещения перчаточного ящика; обмотки реле управления обогревом заднего стекла (на ранних выпусках).
П-08	7,5	Противотуманная фара на правой стороне (опция)
П-09	7,5	Аналогично для левого борта
П-10	7,5	габаритные огни левой стороны автомобиля совместно с контрольным индикатором; две лампы подсветки номерного знака (на задней части); подсветка моторного отсека; переключатель и цепи системы подсветки комбинации приборов и органов управления.
П-11	7,5	Габаритное освещение в правых фонарях спереди и сзади
П-12	7,5	Ближний свет в правой фаре
П-13	7,5	Аналогично для левой стороны
П-14	7,5	Нить дальнего света в левой фаре и контрольный индикатор включения режима
П-15	7,5	Дальний свет правого борта
П-16	15,0	реле и указатели поворота (только в режиме указателя направления движения); предупредительные огни движения задним ходом; контрольное реле проверки целостности ламп; бортовая система контроля; комбинация приборов; индикаторы аварийного давления масла, стояночного тормоза и падения уровня тормозной жидкости; обмотки возбуждения генератора (при запуске силового агрегата); контрольная лампа отсутствия зарядки аккумулятора; питание бортового компьютера (в случае отсутствия — электронных часов).
П-17-20	резерв	Могут устанавливаться предохранители любого номинала, используются для замены сгоревших вставок

Расположение элементов и внешний вид коммутационных коробок отличается в зависимости от года выпуска автомобиля ВАЗ 2115. Встречаются машины с блоками 2114-3722010-60 и 2114-3722010-18.

На машинах с инжекторным двигателем имеется дополнительный блок, расположенный в ногах переднего пассажира. Коробка рассчитана на три реле и три предохранителя (на 15А), сверху закрыта пластиковым щитком. Крышка закреплена двумя саморезами.

Перечень электро-компонентов в салонном блоке:

контроллер включения топливного насоса;
главное реле управления ЭСУД;
контактная группа вентилятора системы охлаждения;
плавкая вставка для цепи питания электродвигателя насоса подачи бензина и форсунок впрыска (установлен сверху);
защита проводки датчиков, вентилятора системы охлаждения и клапана продувки адсорбера (средняя позиция);
предохранитель для контроллера системы впрыска и зажигания (самый нижний).

Общий вид салонной колодки реле и предохранителей

На части машин ВАЗ 2115 имеются дополнительные предохранители, находящиеся непосредственно в жгутах проводки:

для защиты противотуманного фонаря на задней части машины (на 8А);
для безопасной работы штатного обогрева передних сидений (на 16А);
для питания моторедукторов центрального замка (на 16А).
