Схема электрооборудования ваз 2111 инжектор 16 клапанов

Ремонт теплоотводящего механизма

Перед тем как приступить к ремонту системы охлаждения, необходимо выяснить объём заливаемой в неё жидкости. Но даже полностью слив старый тосол, не удастся в полной мере установить точную цифру. Для этого рекомендуется всё-таки обратиться к руководству по эксплуатации автомобиля, где указаны все необходимые регламенты и параметры.

Производитель уверяет, что рабочий объём системы охлаждения двигателя ВАЗ-2106 — девять литров, но стоит учесть, что к этому объёму необходимо прибавить примерно литр, чтобы долить тосол в бачок расширителя до минимальной отметки. К тому же у запасливого и расчётливого водителя в багажнике обязательно должна находиться запасная литровая ёмкость с охлаждающей жидкостью.

Слив охладителя

Перед любыми операциями с системой охлаждения в первую очередь необходимо дать двигателю остыть, чтобы не получить серьёзную травму. Затем предстоит слив жидкости, заполняющей систему. Чтобы правильно это сделать, предстоит разобраться, как она работает.

У системы охлаждения есть две стадии работы. Их можно назвать циклами и разделить на два круга:

1. Большой.
2. Малый.

Малый круг ограничивается самим двигателем и некоторыми патрубками, а предназначен он для того, чтобы движок быстрее набрал необходимую для правильной работы температуру

Это важно, чтобы топливная смесь сгорала более рационально с большим коэффициентом полезного действия. Когда температура повышается до определённой отметки, открывается специальная заслонка, пускающая жидкость по большому кругу

Задачей этого цикла является непосредственное охлаждение до приемлемой температуры

Задачей этого цикла является непосредственное охлаждение до приемлемой температуры.

Большой круг включает в себя радиатор с вентилятором, который включается специальным термостатом и потоком воздуха охлаждает систему и двигатель. Вся жидкость приводится в движение насосом, или помпой. Она же создаёт в системе охлаждения нужное давление.

В первую очередь сливается тосол с большого круга через радиатор, в левом углу которого находится специальный сливной краник. Для этого необходимо подготовить специальную ёмкость с широкой горловиной. Затем на самом двигателе выкручивается специальная пробка и происходит слив с малого круга, то есть непосредственно с движка.

Правильная заправка тосолом

После выполнения необходимой работы все сливные отверстия закрываются, а патрубки ставятся на место, и производится замена тосола ВАЗ-2106. Жидкость, которую удалось слить в ёмкость, можно использовать повторно, тщательно процедив её перед этим через марлю. Заправка системы охлаждения производится через расширительный бачок.

Перед самой заправкой необходимо отмерить нужное количество, чтобы контролировать заполнение системы. После прогрева двигателя жидкость снова уйдёт из расширительного бачка, что будет означать заполнение большого круга тосолом. Далее останется лишь долить недостающую жидкость до минимальной отметки. Перелив выше уровня не рекомендуется, так как при нагревании тосол расширяется, и патрубки или расширительный бачок могут не выдержать создаваемого помпой давления! После окончания заправки необходимо убедиться в герметичности системы охлаждения и отсутствии подтёков.

Операция по замене охлаждающей жидкости ВАЗ-2106 не так уж и сложна, зато поможет сэкономить немного времени, денег, а главное, появится уверенность, что работа выполнена качественно.

Основные блоки управления: где находятся, цены, артикулы

Наряду с устройствами потребления и источников тока, не менее важную роль в электрооборудовании автомобиля играют модули контроля и защиты электроцепей.

Монтажный блок

Самый большой узел, на котором компонуется основная масса предохранителей и реле, отвечающих за работу и защиту электронных устройств, большинства приборов и индикаторов. На машинах ВАЗ-2108-2115, МБ (монтажный блок) находится в подкапотном пространстве сразу за лобовым стеклом, со стороны водителя.

Не на всех моделях “Лада” МБ находится под капотом. На машинах ВАЗ 2110 и ее модификациях, этот модуль расположен в салоне авто, под головной панелью приборов.

Электросхема машины ВАЗ 2112 инжектор 16 клапанов крупным планом демонстрирует штекера всех электроцепей, которые подключены к блоку предохранителей.

Монтажные блоки ВАЗ 2108-2115: цена, артикулы
Модель авто	Производитель	Цена (руб.)	артикул
ВАЗ 2108/09/099/13/14/15 (карбюратор)	«Авар»	2 850	А00758
ВАЗ 2108/09/099/13/14/15 (инжектор)	Cartronic	4 040	CTR0108816
ВАЗ 2110/11/12	«Авар»	3 241	2110 391.3722 М

Реле и предохранители автомобиля относятся к группе коммутационных устройств, для включения или отключения тока в электроцепях. Роль предохранителей – защита приборов и выключателей от перегорания во время сильных скачков напряжения.

Монтажный блок

Реле представляет собой устройство, состоящее из электромагнитной катушки и контактов. При подаче тока на катушку, последняя образует магнитное поле, которое притягивает стальной якорь. Тот в свою очередь замыкает контакты конкретной электроцепи, по которой ток поступает к определенному устройству. Когда прибор отключают, электромагнит перестает работать, а контакт возвращается в исходное положение, прерывая подачу тока на конкретный прибор либо его выключатель.

Предохранители обеспечивают безопасность электрики во время перегрузок и коротких замыканий. Соответственно скачки высокого напряжения принимает предохранитель и спасает подконтрольную ему деталь, разрывая электро-цепь по которой идет превышающее для предохранителя номинальное напряжение тока.

ЭБУ

Электронный блок управления двигателем, также известный среди водителей, как «мозги». Стоит на моделях с ПЭП или НПЭП (полным либо неполным электропакетом) и инжекторной системой впрыска. К мозгам подключено множество датчиков, благодаря которым ЭБУ определяет режим работы ДВС. В соответствии с полученными данными, блок дозирует топливо, при подаче горючего в мотор через форсунки.

ЭБУ полностью отвечает за электроуправление ДВС на моделях с инжекторным типом питания. Следуя современным тенденциям, с середины 90-х автомобили «Лада» начали активно переводить на систему электронного управления подачи топливно-воздушной смеси в двигатель.

Типы контроллеров на машинах ВАЗ 2108-2115
Модели	Тип ЭБУ	Цена (р)	артикул
ВАЗ 2108-21099 до 2000 года выпуска	Январь 4	7920	2111-1411020-22
GM 09	—	—
Ваз 2110-2115 с 2000 года	Январь 5.1.х	12 255	2112-1411020-41
Bosch M1.5.4	8 999	2111-1411020-70
Bosch MP7.0	8 450	2112-1411020-50
Bosch M7.9.7	7 390	21114-1411020-40
VS 5.1	8 450	2112-1411020-41
Январь 7.2	6 400	21126-1411020-31

ЭБУ ВАЗ

Электронный блок управления автомобиля ваз 2115 находится в салоне машины под вещевым ящиком. Аналогичное местоположение ЭБУ и у других автомобилей линейки «Лада».

Взаимозаменяемость

При замене контроллера или блока предохранителей встает вопрос о взаимозаменяемости этих электроузлов. На ранних моделях ВАЗ 2108 с центральным типом впрыска во впускной коллектор, как правило, ставили ЭБУ марки «Январь 4», рассчитанный на меньшее количество датчиков. Аналог этого модуля — GM 09 и соответственно оба устройства взаимозаменяемы.

Постепенно ВАЗовцы стали использовать распределенную подачу топлива, непосредственно в камеру сгорания, что обусловило применение более умных мозгов. Такими типами ЭБУ стали Bosch M1.5.4, Bosch MP7.0, Bosch M7.9.7, VS 5.1 Январь 7.2, которые вполне между собой взаимозаменяемы, а старые блоки не подходят на модели с распределенным питанием ДВС.

Касательно монтажных блоков, на ранних моделях семейства «Лада Самара», а именно ВАЗ 2108, 009, 099, 13, 14 или 15 с инжектором и карбюратором взаимозаменяемость присутствует. Единственный момент — если ставить блоки нового образца взамен старого БП, потребуется подключить электровентилятор через дополнительное реле, иначе сгорят дорожки печатной платы.

Для замены старым модулем нового, есть необходимость установки дополнительного датчика включения электровентилятора нового образца.

Схема блока предохранителей ВАЗ-2111

• 1 — модуль зажигания
• 2 — датчики скорости, расхода воздуха, подогрева
• 3 — топливные реле, насос, форсунки
• 4 — вентилятор
• 5 — бензонасос
• 6 — зажигание

1. F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
2. F2 7,5 Ближний свет в левой фаре
3. F3 10 Дальний свет в левой фаре
4. F4 10 Правая передняя противотуманная фара
5. F5 30 Стеклоподъемники дверей
6. F6 15 Переносная лампа, прикуриватель
7. F7 20 Вентилятор радиатора, звуковой сигнал
8. F8 20 Обогрев заднего стекла
9. F9 20 Омыватель и очиститель лобового стекла
10. F10 20 Резервый
11. F11 5 Габарит с правой стороны
12. F12 7,5 Ближний свет в правой фаре
13. F13 10 Дальний свет в правой фаре
14. F14 10 Противотуманная фара, левая
15. F15 20 Обогрев сидений авто VAZ-2111
16. F16 10 Аварийный сигнал, поворотники
17. F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона
18. F18 25 Прикуриватель, подсветка бардачка, отопитель салона
19. F19 10 Лампа заднего хода, контроль исправности стоп сигнала
20. F20 7,5 Задние противотуманные фары.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Инжекторная «десятка»

Кроме той проводки, которая предусмотрена для ВАЗ 2110- карбюратор, «десятка» — инжектор укомплектована также рядом плавких предохранителей, которые защищают почти всю ее от возможности замыкания.

Конструктивно не предусмотрены предохранители только для подачи электрики релейным проводом от аккумулятора, в цепи запуска машины и зажигания, а также для провода, идущего к генератору.

Электрическая схема инжекторного автомобиля

Кроме того, инжектор (в отличие от карбюратора) – более сложная система, и чтобы починить ее своими руками, нужно хорошо в ней разбираться. Контролер в этой системе проводки «считывает» работу всех систем, тем самым определяя и задавая многие показатели – расчет топливной смеси и т.п.

Что входит в электросхему?

Общая схема проводки для 2111 Сначала предлагаем разобраться в том, какие в схеме электропроводки используются системы и узлы.

Основные ее элементы:

1. Аккумулятор. Это устройство предназначено для обеспечения нормального запуска двигателя, а также питания электроприборов и оборудования в то время, когда мотор не работает. Если аккумуляторная батарея разряжена, завести двигатель ключом не получится, нужно будет либо пытаться завести с «толкача», либо «подкуривать».
2. Стартер. Предназначение этого узла заключается в обеспечении системы зажигания высоковольтным импульсом, необходимым для воспламенения горючей смеси в цилиндрах ДВС.
3. Генератор — один из основных компонентов любой электрической системы. Этот узел необходим для питания электрических устройств и приборов транспортного средства во время его движения. Кроме того, генератор позволяет зарядить аккумуляторную батарею, восполнив ее заряд, который ушел на запуск двигателя.
4. Выключатель зажигания.
5. Монтажный блок с предохранителями. Предназначение предохранителей недооценивать нельзя — эти устройства используются для обеспечения защиты электроцепей авто. Если в электрической система двигателя инжектор 16 клапанов происходят скачки напряжения, то первым из строя выйдет именно предохранитель, таким образом защитив оборудование от поломки (автор видео — канал Автоэлектрика ВЧ).

• подключения стартерного узла;
• бесконтактная система зажигания;
• схема подключения выключателя зажигания;
• система освещения, включающая в себя оптику ближнего и дальнего света, стоп-сигналов, габаритных огней, противотуманных фар, поворотников, а также освещения в салоне авто;
• система активации дворников, а также омывателя лобового и заднего стекол;
• схема активации звукового сигнала;
• система включения электрических стеклоподъемников;
• активации вентилирующего устройства охладительной системы;
• замка багажного отделения;
• узел обогрева заднего стекла;
• панель приборов, на которой отображаются все основные приборы автомобиля, состояние датчиков, спидометр, тахометр;
• система автоматического управления печкой;
• соединения генераторного узла;
• управления силовым агрегатом.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара	35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов	36 – выключатель зажигания
3 – выключатель света заднего хода	37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя	38 – выключатель клапана рециркуляции
5 – звуковой сигнал	39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери	40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников	41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А	42 – лампа освещения вещевого ящика
9 – стартер	43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея	44 – прикуриватель
11 – генератор	45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла	46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости	47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери	48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери	49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости	50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла	51 – розетка для переносной лампы
18 – клапан рециркуляции	52 – часы
19 – микромоторедуктор привода заслонки отопителя	53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя	54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника	55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери	56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери	57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей	58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя	59 – плафон направленного света
26 – датчик уровня тормозной жидкости	60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери	61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения	62 – выключатель в стойке передней двери
29 – комбинация приборов	63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света	64 – наружный задний фонарь
31 – контрольная лампа противотуманного света	65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла	66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла	67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Основные сведения о схеме инжектора

Электросхема Ваз 2110 инжектора 8 клапанов

Инжекторная система ваз устроена довольно-таки просто и практически не содержит специфических для понимания нюансов. Автомобилист-новичок даже знает общий принцип функционирования инжекторных систем.Элементы инжекторной системы и их базовые функции:

• на форсунке располагается топливный регулятор, последний в свою очередь находится на раме к которой осуществляется подача топлива при помощи насоса (предварительно всё топливо проходит сквозь специализированный фильтр);
• давление топлива не должно превышать 300 мПА, потому излишек топлива если таков возникает, с помощью мембранного регулятора вновь отправляется обратно в бак;
• пропускной клапан контролирует положение диафрагмы, которая в свою очередь подвержена тройному давлению: давлению непосредственно самого топлива, а также всасываемого воздуха и соответствующей пружины;
• описанная выше схема топливной регуляции напрямую зависит не только от действующей нагрузки двигателя, но также и от положения дроссельной заслонки;

Электросхема Ваз 2110 инжектора 8 клапан

цилиндр заполняется топливом во время вращения коленчатого вала, объём поступающего топлива определяется положением форсунки(см.Форсунки ваз 2110 и их прочистка), которая напрямую управляется контроллером.

Роль форсунки и котроллера в общей схеме инжектора

• положение и время открытия форсунки определяет объём топлива, который поступит в цилиндры;
• на двигателе установлены специальные датчики, которые передают соответствующую информацию контроллеру;
• контроллер на основании поступившей информации из двигателя посылает электрический импульс определённой длины, который определяет длительность открытия форсунок;
• во время запуска двигателя контроллер находится в асинхронном режиме функционирования, до тех пор, пока непосредственно сам двигатель, не достигнет 400 оборотов за одну минуту;

Электросхема Ваз 2110 инжектора 16 клапанов

• форсунки временно могут не функционировать в случае торможения или если двигатель находится в режиме продува;
• если двигатель функционирует в режиме повышенной нагрузки, то информационные датчики  дроссельной заслонки,воздуха передают соответствующий электрический импульс в контроллер, который в свою очередь, посылает соответствующий сигнал в форсунки с учётом текущей скорости автомобиля;
• таким образом, в схеме инжектора котроллер представляет собой регулирующее звено, а форсунки исполнительное.

Роль блока электронного управления в общей схеме инжектора

Спрактической точки зрения блок электронного управления состоит из нескольких высокотехнологичных составляющих: ПЗУ – устройства памяти, ППЗУ – устройства динамической памяти, ОЗУ – регулирующей памяти (все представленные выше элементы функционирует лишь в том случае, если есть в наличии напряжение).

• все параметры двигателя вместе с программой функционирования микропроцессора хранится именно в ПЗУ;
• ОЗУ представляет собой оперативную память, которая является временным источником хранения информации, и каждый новый запуск микропроцессора приводит к полной очистке промежуточной информации;

Ваз 2110 инжектор схема датчиков

• вся информация, поступающая из датчиков в контроллер, не только анализируется, но также сохраняется, вместе с этим, сам контроллер время от времени проводит диагностику информационных датчиков;
• зажигание и форсунки являются основными функциональными элементами системы впрыскивания, подчиняясь при этом контроллеру.

https://youtube.com/watch?v=SfCG2tKNvUs

Основные принципы

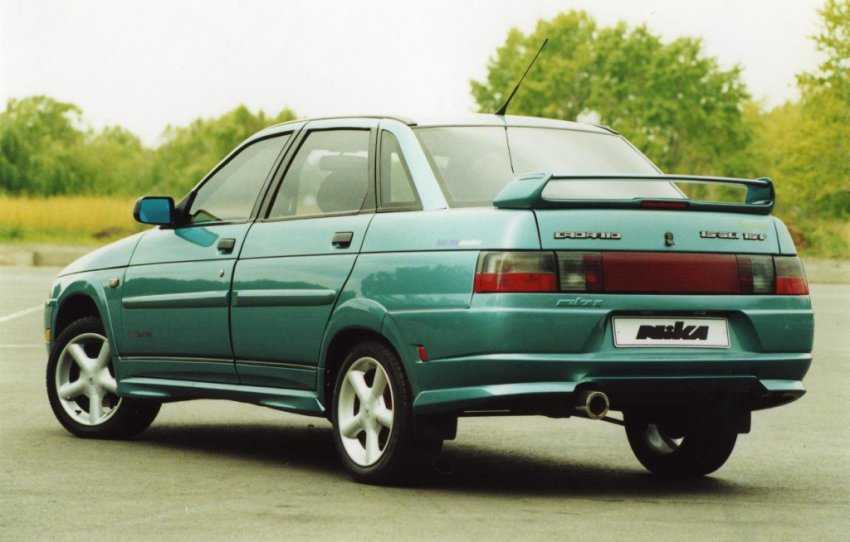

Автомобиль Лада 2110

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

https://youtube.com/watch?v=RUl65pclHjA

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Электрическая схема проводки автомобиля 2110

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Распространенные неисправности

Как видите, в целом схема электрооборудования ВАЗ 16-клапанного двигателя — достаточно сложная система. Соответственно, поломок в ее работе также достаточно, всех их можно условно разделить на несколько групп. Например, если у вас есть подозрения касательно функциональности свечей зажигания, а они оказались рабочими, то необходимо проверить работу катушки зажигания и высоковольтных кабелей. Как показывает практика, пробои в проводах также могут привести к некорректной работе системы зажигания. Выход из строя того или другого элемента электрической сети может быть следствием как поломки самого прибора, так и выходом из строя генераторного узла либо аккумулятора.

1. Схема включения омывательного узла

2. Схема управления мотором

3. Схема подключения приборки

Чаще всего автовладельцы сталкиваются с проблемой выхода из строя АКБ, поэтому рассмотрим основные неисправности, характерные для этого устройства:

• между электродами прибора произошло короткое замыкание;
• повреждение пластин, расположенных внутри;
• появление трещин и других механических повреждений на корпусе аккумулятора, а также обсыпание пластин, что может привести к вытеканию электролита;
• окисление клемм аккумуляторной батареи, такую проблему можно решить путем зачистки.

Все эти неисправности в конечном итоге приводят к разрядке АКБ. Если говорить о причинах, которые вызвали эти неполадки, то скорей всего, все они кроются в неверной эксплуатации, разумеется, если ресурс работы аккумулятора высокий и еще не закончился. Значительно реже неисправность кроется в заводском браке, но это бывает нечасто.

Чтобы не допустить неполадок в работе АКБ, следует при эксплуатации учитывать такие правила:

1. Во-первых, устройство необходимо надежно зафиксировать в месте посадки. Если АКБ будет зафиксирована ненадежно, это может привести к постоянному образованию вибраций, что впоследствии может вызвать появление трещин на корпусе.
2. Эксплуатация авто и, соответственно, использование электрической сети допускается только при использовании работоспособного генератора. Если генератор будет неисправным, либо его ремень будет натянут слабо, это в конечном счете приведет к разряду батареи.
3. В том случае, если контакт на клемме прибора будет плохим, это может привести к его окислению и разрушению.
4. Разрядку аккумулятора также способствует длительное прокручивание стартера при попытке запуска двигателя. Особенно часто такая проблема проявляется в мороз, когда электролиты АКБ менее подвижны, а водителю приходится дольше крутить стартер, чтобы его завести (автор видео — Вячеслав Кравченко).

В зависимости от типа и производителя, срок службы аккумулятора может составлять от трех до пяти лет. Однако ресурс эксплуатации может быть более низким, если аккумулятор будет использоваться в интенсивном режиме и жестких условиях. Так или иначе, последствие разряда батареи всегда одно — устройство будет не в состоянии прокручивать стартер для запуска двигателя, а также питать приборы и оборудование авто в целом. В том случае, если диагностика показала, что аккумулятор работает нормально, возможно, причина неисправности кроется в работоспособности генератора.

Его конструкция в целом более сложная, соответственно, неисправностей у этого узла достаточно:

• стирание щеток, что обусловлено их износом;
• поломка реле регулятора напряжения;
• выход из строя диодного моста;
• износ подшипников, что сопровождается гулом при работе генератора;
• износ токосъемных колец;
• повреждение или износ зубьев шкива;
• замыкание в обмотке статора;
• повреждение проводки зарядной цепи;
• обрыв или износ ремня генератора.

Неисправности в работе узла можно определить путем диагностики с помощью мультиметра. Что касается ремонта, то его можно произвести своими руками. Ранее мы уже описывали процедуру ремонта генератора на примере модели ВАЗ 2114 в данной статье, в случае с ВАЗ 2111 она выглядит аналогично.

Что касается остальных неисправностей в работе электроцепи, то причин может быть несколько:

• выход из строя самого прибора;
• перегорание предохранителя, вызванное коротким замыканием (перед тем, как заменить предохранитель, необходимо определить причину замыкания);
• обрыв электроцепи, проблема решается путем замены провода;
• окисление контактов на выводах устройств (автор видео — канал Ramanych).

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Схема зажигания и системы управления двигателем

Приводим схемы управления для следующих ДВС:

• 21120 – Январь 5.1 или BOSCH M1.5.4N, Евро-2;

Мотор	21120 (Евро-2)	21124 (Евро-2)	21124 (Евро-3)
Форсунки	1	2	2
Катушка зажигания	—	1	1
Свечи	2	—	—
Модуль зажигания	3	—	—
Разъём диагностики	4	Б	Б
ЭБУ	5	3	3
Отводы на приборку	6	Е	Е
Реле зажигания (6)	7	4	4
Предохранитель цепей зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле бензонасоса (5)	11	8	8
Предохранитель бензонасоса (3)	12	9	9
ДМРВ	13	10	10
Датчик неровной дороги	—	—	11
ДПДЗ	14	11	12
ДТОЖ	15	12	13
РХХ	16	17	14
Лямбда-зонд основной	17	14	15
Лямбда-зонд дополнительный	—	—	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок АПС	21	18	20
Индикатор АПС	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра тосола	26	24	26
Датчик уровня масла	27	—	—
Датчик фаз	28	20	22
Разъём ABS	A	А	А
Разъём кондиционера	B	В	В
Разъём вентилятора	C	—	—
Подсветка замка зажигания (к бело-голубому проводу)	D+E	—	—
Отводы к жгуту дверей	—	Д	Д
+АКБ	F	Г	Г
Масса	G1+G2	G1+G2	G1+G2

В скобках указаны элементы, установленные в дополнительный монтажный блок.

Монтажный блок с правой стороны под торпедо

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ-2112

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.

Как снять проводку двигателя ваз

ВАЗ-2111 хорош тем, что его можно обслуживать самостоятельно. Для этого нужно знать основы конструкции ВАЗ-2111, как работают и за что отвечают важные составляющие. Автомобиль отечественного производства создан на основе механики, поэтому починить его вручную и обойтись собственными силами без привлечения специалистов вполне реально. Поломки в ВАЗ-2111, как и в любом другом транспортном средстве, могут быть самыми разными. Например, неисправность электрики. Чтобы разобраться в поломке, необходимо детально изучить устройство электросхемы. Когда еще может понадобиться электросхема ВАЗ-2111? Если вы затеяли сделать из машины настоящую красавицу, как следует оттюнинговав ее снаружи и внутри. То же самое касается ремонта некоторых структур – электросхема пригодится в этом случае.
