Регулировка клапанов ваз 2109, 2114 8 клапанов: зазоры, порядок

Регулировка клапанов на ВАЗ-2109 карбюратор, инжектор пошаговая инструкция

«Жигули» модели 2109, которые выпускались первыми, были оснащены цепным приводом распределительного вала. Такая конструкция считалась надежной, и некоторые считают, что она была лучше, чем современная. Тем не менее из-за повышенного шума и потребности в регулярном изменении натяжения цепи ввиду ее износа автомобиль был оснащен ременным приводом распределительного вала. Благодаря этому существенно уменьшился уровень шума, а также исчезла потребность регулировать натяжитель.

Вместе с тем появилась другая проблема – из-за низкого ресурса работы приводных ремней, а также при несоблюдении срока техобслуживания, стало причиной обрывов ремня. Это провоцировало существенные нарушения в работе двигателя, а также могло полностью его разрушить встречное движение клапанов и поршней. Чтобы решить такую проблему, пришлось изменить форму поршня, а именно ее верхнюю часть, и применить углубление под каждый клапан. Занимаясь ремонтом двигателя автомобиля, следует различать особенности строений двигателей старого и нового образца.

Когда нужно регулировать клапаны

Обычно владельцы автомобилей ВАЗ-2109 проводят регулировку клапанов при обнаружении характерного звука или после полного ремонта двигателя. Специалисты настаивают на необходимости проводить регулировку после того, как автомобиль проходит 30 тыс. км. Такой вид работ могут провести в сервисном центре, но многие владельцы автомобилей предпочитают делать все самостоятельно.

Зачем нужно регулировать клапаны

Чтобы компенсировать термические расширения клапанов, в них должен быть зазор 0,2 мм для впускных, 0,35 мм – для выпускных. Допускается погрешность не больше 0,05 мм. При отсутствии зазоров или при их недостаточном размере клапан не сможет закрыть цилиндр.

Это вызовет снижение компрессии или даже прогар. При слишком большом зазоре двигатель потеряет свою мощность.

Подготовка к регулированию

Прежде чем начинать ремонтные работы, необходимо дать двигателю остыть. Температура для регулировки клапанов должна быть не боль 20 градусов.

Для работы вам потребуются такие инструменты:

набор гаечных ключей;
отвертка;
пинцет;
съемник;
измерительный щуп;
регулировочные шайбы;
прокладки для 8 клапанов.

Установите автомобиль на ручной тормоз, вывесите одно из передних колес с помощью домкрата – это даст возможность поворачивать коленвал, а затем включите 5-ю передачу.

После этого выполните последовательность действий:

Патрубки отсоедините от крышки клапанов, демонтируйте воздухоочиститель. Затем разъедините тросы приводов заслонок от карбюратора.
Открутите две гайки, снимите крышку и удалите остатки масла. Демонтируйте крышку ремня ГРМ.
Поставьте поршень цилиндра № 1 в ВМТ такт сжатия.

Признаки необходимости регулировать клапана

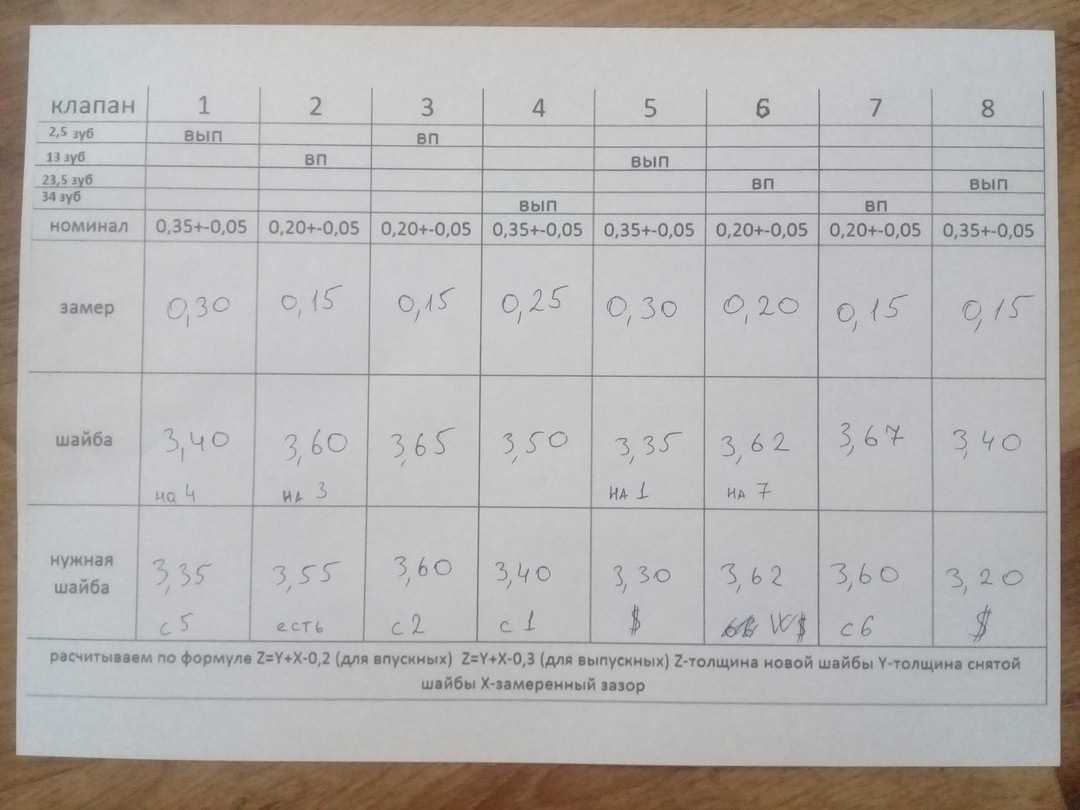

Таблица для помощи в регулировке клапанов

Специфика автомобилей ВАЗ 2109 в сравнении с «классическим» семейством в том, что их двигателям свойственно уменьшение зазоров. Коварство этой проблемы в том, что она может не проявляться на слух. На «семерке» грохот ударов клапана о кулачок быстро подскажет, что машине пора на регулировку.

Основные признаки больших зазоров – неровная работа двигателя (на холодную или горячую, иногда постоянно), «чихание», детонация, неприятный запах под капотом, низкая компрессия. Эти признаки часто свидетельствуют о неправильной настройке карбюратора или зажигания. Когда их настройка не помогает, неопытный владелец «девятки» может списывать симптомы на горе-карбюраторщиков или российский автопром, хотя проблема под капотом.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

значительное уменьшение срока службы клапанов;
расклёпывание;
скол торца, что ещё больше увеличивает зазор;
повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
проведённый ремонт газораспределительного механизма;
регулировка производилась более 20 тысяч километров назад;
явное снижение отдачи двигателя;
повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Рекомендуем: Блок цилиндров двигателя

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Как отрегулировать клапана на ВАЗ 21099

Если автомобиль ездил, оставляем его остывать с открытым капотом часа на 2-3;
Отключаем от дросселя трос газа и его поддержку;
Отсоединяем от клапанной крышки все подключенные патрубки;
Откручиваем две гайки крепления клапанной крышки и снимаем крышку;
Поддомкрачиваем переднее правое колесо;
Включаем пятую передачу на КПП;
Проворачиваем двигатель до установки первого цилиндра в ВМТ;
Крепим на болты клапанной крышки приспособление для регулировки клапанов;
Регулируем тепловые зазоры клапанов, проворачивая двигатель за приподнятое колесо;
После регулировки клапанов собираем всё в обратной последовательности.

Регулируем развал-схождение своими руками пошаговая инструкция Детали всей процедуры регулирования зазоров клапанов ВАЗ 21099 смотрите в фотоотчете.

Приступаем к регулировке тепловых зазоров клапанов. Перед нами обычный вазовский двигатель с объемом 1,5 л.

Первым делом будем снимать трос газа. Откручиваем два болта крепления кронштейна болта, ключ на 10 мм.

Отверткой поддеваем фиксирующую скобу тросика и снимаем её.

Прокручиваем трос и вытаскиваем наконечник троса из своего посадочного места на дросселе.

Сняв трос будем отключать от клапанной крышки все патрубки. Откручиваем хомуты указанные стрелками.

И спереди двигателя снимаем патрубок картерных газов.

Теперь нам осталось открутить две гайки крепления клапанной крышки. Используем для этого ключ на 10 мм.

И снимаем крышку с двигателя.

Поддомкрачиваем переднее правое колесо и включаем пятую передачу на КПП. Таким образом мы сможем прокручивать двигатель прокручивая колесо. Крутить рекомендуется по часовой стрелки, как работает сам двигатель.

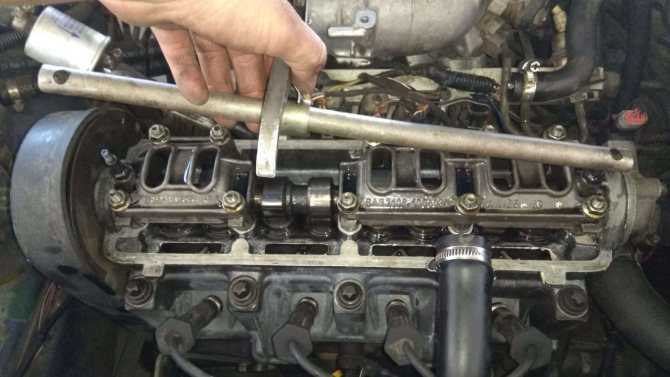

Для регулировки клапанов нам понадобиться специальное приспособление. Прикручиваем его к шпилькам крепления клапанной крышки, как показано на фото.

С помощью шприца со шлангочкой убираем всё масло в колодцах между клапанами, Чтобы оно не мешало нам регулировать клапана.

Чтобы не снимать кожух ГРМ и не заморачиваться с порядком регулировки клапанов, мы будем регулировать клапана в том цилиндре, где кулачки распредвала смотрят вверх. Такт работы двигателя — 1,3,4,2 цилиндры, поэтому в таком порядке и регулируем клапана. В данный момент у нас кулачки подняты на втором цилиндре, тут и проверяем какой зазор находится между клапаном и распредвалом. Если зазоры в порядке, то прокручиваем двигатель по часовой стрелке, пока кулачки распредвала на первом цилиндре не поднимутся вверх и меряем зазоры.

Если зазор не соответствует норме, нам придется менять регулировочную шайбу на шайбу с нужным размером. Прокручиваем стаканчик клапана так, чтобы прорезь, указанная стрелкой, смотрела на нас. С помощью прикрученного ранее приспособления вдавливаем клапан, нажимая на рычаг.

В комплекте с приспособлением для регулировки клапанов идет такой фиксатор, необходимый для фиксации клапана в нажатом положении.

Устанавливаем фиксатор между клапанами, как показано на фото.

Убираем рычаг, которым вдавливали клапан, и видим как фиксатор, упираясь в распредвал, держит клапан нажатым за край стаканчика.

С помощью пинцета поддеваем шайбу из стаканчика, через специальное отверстие.

И вытаскиваем её из под распредвала тем же пинцетом.

Находим на шайбе размер. Обычно, если шайба была установлена правильно, размер указан всегда.

Высчитываем, какой размер шайбы нам нужен. Расчет произвести не сложно если перед снятием был замерен точный зазор и на снятой шайбе указан размер. Берем новую шайбу большего или меньшего размера, на то количество единиц, которое не соответствовало нужному зазору клапана.

Если на шайбе размер не указан, тогда в помощь нам понадобиться микрометр. Промерять шайбу необходимо по центру.

Устанавливаем шайбу с нужным размером. Надписью с размером на шайбе необходимо устанавливать вниз, чтобы распредвалом её не стерло и было проще регулировать клапана в следующий раз. После установки шайбы необходимо снова измерить зазор. Если зазор всё равно не соответствует, то процедуру расчета необходимо производить заново.

После проверки и регулировки всех тепловых зазоров клапанов, можно снимать приспособление и приступать к сборке.

Вытираем и обезжириваем посадочное место под клапанную крышку.

Очищаем, обезжириваем и устанавливаем новую прокладку на крышку клапанов.

Устанавливаем крышку и новые уплотнительные резинки под крепления клапанной крышки.

Заканчиваем работу, подключая всё снятое и отключенное ранее.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом

Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом

Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Процесс регулировки

Теперь речь пойдет о том, как правильно настроить 2 вида клапанов. Чтобы добраться до нужных деталей, понадобится снять ГБЦ (головку блока цилиндров, крышку), под которой расположен распредвал с кулачками. Часто производится замена прокладки клапанной крышки, поскольку старая, скорее всего, износится к этому времени. Прямо под кулачками расположены необходимые нам регулировочные винты, чуть ниже — толкатели и сами клапаны, которых 8 штук. Под каждым из клапанов должен быть порядковый номер, в соответствии с которым нужно проводить регулировку всей системы.

Важно: работу стоит проводить на слегка прогретом двигателе — не более 20º-25°С. Температуры ниже и выше не подходят для нормальной процедуры корректировки

Нам нужно добраться до шкива, для этого требуется открутить 2 болтовых крепления. После этого снимается клапанная крышка ВАЗа 2109. Вооружаемся накидным либо гаечным ключом и скручиваем 2 болта.
Поищите метку на шкиве распредвала (металлическое вкрапление на ободе) и метку на задней крышке (планка). Здесь есть много способов, но самый удобный для большинства заключается в том, чтобы взять большой ключ и провернуть шкив до метки. Поворачивать нужно гайку, которой крепится шкив, пока не совпадут 2 метки, делается это по часовой стрелке. Можно поворачивать исключительно шкив коленвала, ни в коем случае не перепутайте с распредвалом, который расположен выше.
Протрите место, где расположены толкатели, сухой тряпицей, чтобы удалить остатки масла.

Поверните коленвал еще немного, пока кулачки и толкатели не сойдутся на одной линии. Между ними будет зазоры, замерьте их:

впускные клапана № 1, 2, а также № 3 и № 5 имеют зазор в пределах 0,35 мм;
выпускные — № 4,6,7,8, имеют чуть больший зазор — 0,2 мм;
максимальное отклонение от показателей — 0,05 мм, не более.

Как отрегулировать клапана на ВАЗ 2109? Для этого меряем купленными щупами зазоры в таком порядке:

первым меряем 1, затем 2, после этого 3 и 5;
далее 4 и 6, затем 7 и 8.

Если какой-то из номеров имеет сильное расхождение по расстоянию до кулачка, его нужно заменить. Для этого нужно установить специальный зажим для пружины клапанов и шпильки ГБЦ, потом отверткой повернуть толкатель прорезями на себя. Сжать пружину и зафиксировать ее. Пинцетом или длинногубцами вытащить шайбы из прорезей, поменять на новые. Размер написан на обороте детали.

Порядок регулировки клапанов на ВАЗ 2109 своими руками:

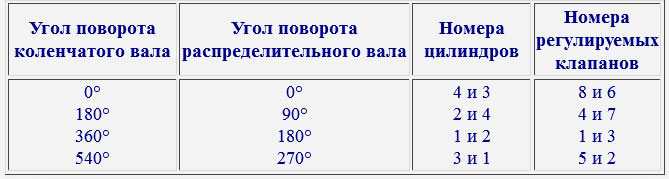

Для замеров пар требуется поворачивать коленвал на 90°.
При первом положении можно провести замеры пары 1 и 3. Если повернуть на четверть оборота, получится замерить зазоры 2 и 5 клапанов.
Дальше меряем 8 и 6, последними — пару 4 и 7.

Так проводится замена направляющих втулок клапанов на ВАЗ 2109 карбюратор. Если установлен инжектор, понадобится снять трос газа и шланг сапуна, которые будут мешать при проведении работ.

Рекомендуется проводить корректировку клапанов перед тем, как заменить сальники клапанов. Сам процесс замены довольно сложный и требует отдельного описания. Единственное, что требуется знать, так это то, что эти работы между собой связаны. Замена сальников клапанов на ВАЗ 2109 требуется в случае появления голубоватого дыма со стороны двигателя. Дымок означает, что масло протекает на нагретые детали узла и сальники клапанов уже стерлись, поэтому появилась течь. Детали нужно заменить, но для этого придется разобрать большую часть узла в определенном порядке.

Притирка клапанов на ВАЗ 2109 — работа крайне важная и требует регулярного повторения. Не забывайте проверять состояние всех узлов время от времени и проводить соответствующее обслуживание, как это описано в руководстве к автомобилю. Если же не решаетесь выполнить работу самостоятельно — обратитесь в СТО, там вам помогут, но только за определенную плату.

Проверка тепловых зазоров клапанов ВАЗ

Не всегда стук из моторного отсека может указывать на наличие повышенного теплового зазора в клапанах, а снижение динамических показателей может являться следствием неправильной работы карбюратора или системы зажигания. Чтобы убедиться в необходимости регулировки клапанов автомобиля ВАЗ необходимо выполнить следующие действия:

Снять воздушный фильтр.
Удалить клапанную крышку.
Установить поршень первого цилиндра в ВМТ (при этом риска на распределительном вале должна совместиться с приловом на корпусе ГБЦ).
Осуществляем замер тепловых зазоров на выпускном клапане 1 цилиндра и впускном третьего.
Провернуть коленвал на пол-оборота и замерить зазор на выпускном клапане 3 цилиндра и впускном первого.
Снова провернуть коленчатый вал на 0,5 оборота и замерить зазор на выпускном клапане 4 цилиндра и на впускном третьего
Провернуть коленвал на пол-оборота и замерить зазоры на выпускном четвертного цилиндра и впускном четвертого.

Зазор для впускных клапанов должен быть равен 0,20 мм, для выпускных – 0,35 мм.

Что нужно для регулировки клапанов ВАЗ

Для регулировки клапанов на автомобиле ВАЗ понадобятся следующие инструменты:

Специальное приспособление для регулировки клапанов.
Набор щупов.
Пинцет.
Накидной ключ «17».
Набор регулировочных шайб.

При отсутствии специального приспособления можно использовать 2 отвертки.

Расчет зазора клапанов ВАЗ

Для расчета толщины регулировочных шайб следует воспользоваться следующей формулой:

H = B + (A — C)

H – толщина новой шайбы;

B – толщина шайбы, которую сняли;

A – существующий зазор;

C – номинальный зазор (0,2 или 0,35)

Таблица регулировки по инструкции завода

Марка авто	Впуск	Выпуск
приора 21116	0,25	0,4
калина 2 21116
лада гранта 21116
гранта 2190	0,2	0,35
приора 2170
21114
21102
21099
21093
21083
11186
11183
2190
2115
2114
2113
2112
2111
2110
2109
2108
ваз 99
ваз 083
1118
11113 ока
1111 ока

Порядок регулировки клапанов на примере ВАЗ 2109

Зазоры клапанов ВАЗ 2109 на двигателе 8 клапанов регулируется в следующем порядке:

Если двигатель до момента регулировки работал, то его следует заглушить и подождать в течение 1 часа пока остынет охлаждающая жидкость.
Удалить кожух ремня, клапанную крышку и отсоединить трубки сапуна, которые подключаются к дроссельному узлу.
Удалить масло вокруг клапанных стаканов. Эту работу можно выполнить с помощью шприца или груши. Если используется медицинский шприц, то для упрощения процедуры на него следует надеть тонкий шланг.
Осуществить монтаж регулировочного устройства.
Установить поршень первого цилиндра в ВМТ.
Повернуть распредвал на 3-4 зуба по часовой стрелке.
Установить толкатель регулировочного механизма таким образом, чтобы прорезь оказалась направленной к мастеру-настройщику.
Ввести подвижную часть приспособления между кулаком и толкателем.
Утопить толкатель. Для этого следует нажать на рычаг регулировочного приспособления.
Зафиксировать толкатель в нажатом положении с помощью фиксатора.
С помощью пинцета удалить регулировочную шайбу.
Рассчитать толщину новой шайбы (разрешается установить изделие с погрешностью ± 0,05 мм).
Установить новую шайбу в толкатель.
Отжать толкатель и снять фиксатор.

Таким образом осуществляется регулировка на выпускном клапане 1 цилиндра и впускном третьего. Затем следует провернуть коленвал на пол-оборота и отрегулировать клапан 3 цилиндра и впускной первого. Снова провернуть коленчатый вал на 0,5 оборота и отрегулировать зазор на выпускном клапане 4 цилиндра и на впускном третьего. Провернуть коленвал на пол-оборота и отрегулировать зазоры на выпускном четвертного цилиндра и впускном четвертого.

Регулировочные работы на вазовской «классике» должны осуществляться с использованием щупов на 0,20 (впускные) и на 0,35 мм (выпускные). Для модифицированных автомобилей, выпускаемых после 2011 года, значения зазоров клапанов несколько отличаются по причине внесения в конструкцию силовых установок некоторых изменений. Регулировка таких двигателей должна осуществляться с использованием инструмента на 0,25 мм (впускные) и на 0,40 мм (выпускные).

При регулировке клапанов следует также проявлять осторожность, чтобы не допустить повреждения элементов газораспределительного механизма. Прежде всего, не следует проворачивать распредвал, прикладывая усилия к этой детали

Достаточно осуществить вращение коленвала, чтобы выбрать необходимое положение распределительного вала для осуществления правильной регулировки клапанного механизма.

Особенности регулировки для инжекторного двигателя

Описанная выше регулировка клапанов ВАЗ-2109 (карбюратор) также подходит и для инжекторного двигателя. Единственное отличие заключено в подготовительном процессе. При подготовке к работе требуется выполнение несколько иных действий, а именно:

убрать тросик газа;
снять шланг сапуна.

Теперь вы знаете, как правильно делается регулировка клапанов ВАЗ-2109. Инжектор или карбюратор питает двигатель — это не играет существенной роли, потому что конструкция самого мотора остаётся прежней.

Сама процедура измерения зазора и регулировки очень проста и требует от владельца правильного порядка выполнения. По времени вся процедура может занять не более 30 минут.

Надеемся, что с помощью этой статьи у вас получится самостоятельно выполнить регулировку, а сэкономленные средства станут достойным бонусом за ваши усилия.
