Как отрегулировать развал-схождение своими руками на ваз-2107

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

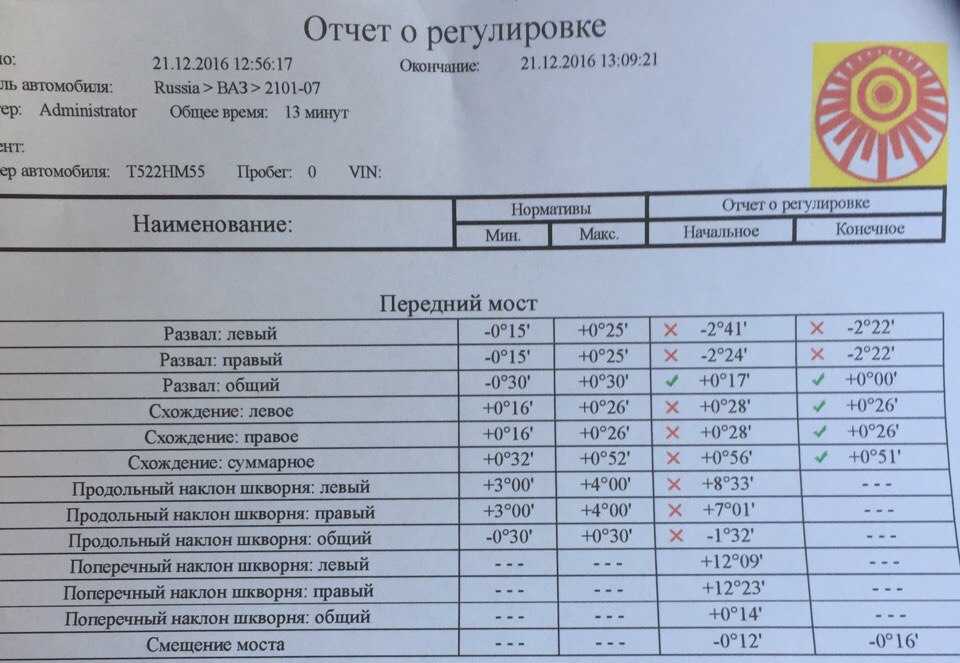

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

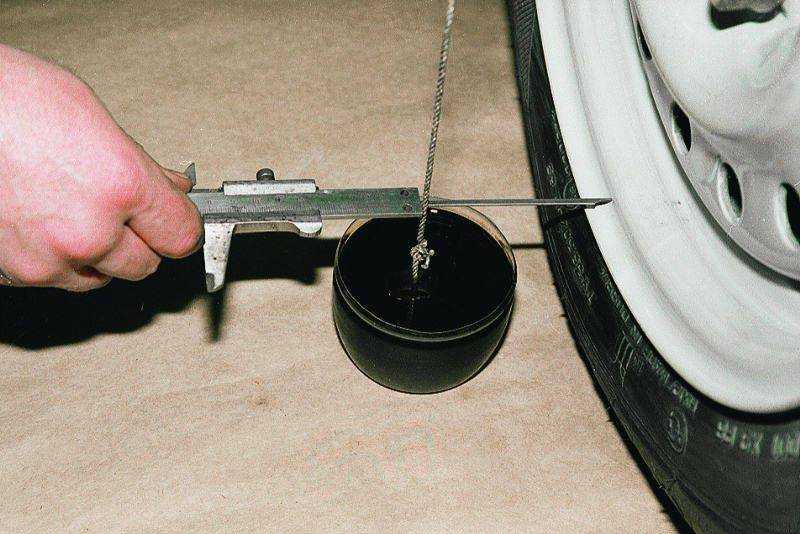

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

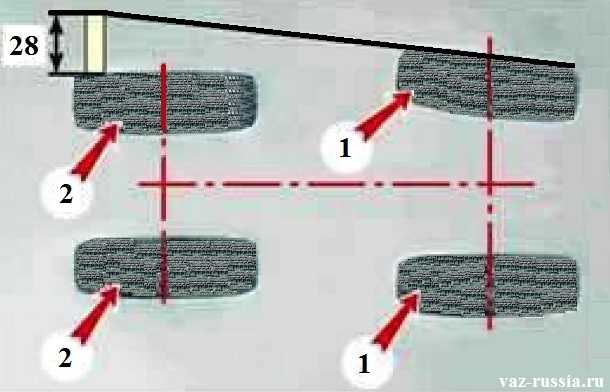

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

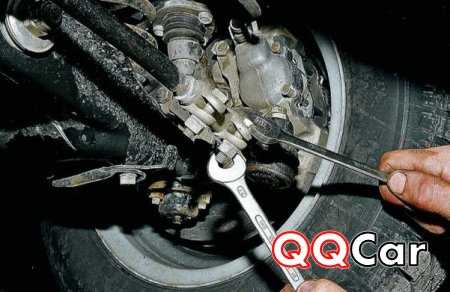

Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

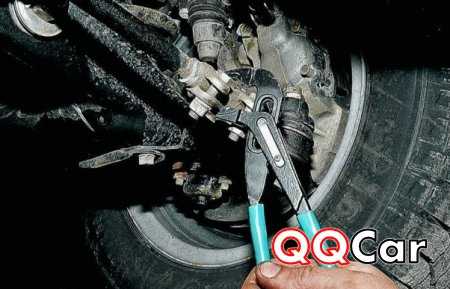

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Источник

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

• телескопическую линейку для проверки сход-развала;
• мел;
• шнур с отвесом;
• стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

1. Снимите руль, отвинтив гайку.
2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

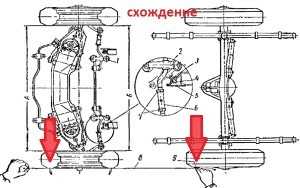

Схождение (со схемой)

1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.

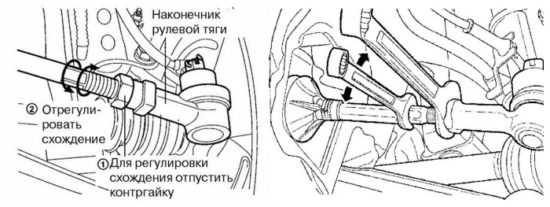

7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

1. Поднимите автомобиль, чтобы его колёса не касались земли.
2. Установите колёса в положение для езды по прямой.
3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Самостоятельная регулировка развал-схождения на ВАЗ 2106

«Жигули» шестой модели во время проведения ремонтных работ не вызывают особых проблем. Поэтому посещать автосервис каждый раз, когда есть подозрение на то, что УУК нарушены, может оказаться затратным мероприятием. В связи с этим многие владельцы рассматриваемого автомобиля проверяют и регулируют углы колёс самостоятельно.

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

• давление в шинах;
• работоспособность демпферов;
• люфт руля;
• зазор в ступичных подшипниках и шарнирах передней подвески.

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Таблица: давление в колёсах «шестёрки» в зависимости от размера шин

Размер шин	Давление в шинах МПа (кгс/см²)
передние колёса	задние колёса
165/80R13	1.6	1.9
175/70R13	1.7	2.0
165/70R13	1.8	2.1

Проверять и устанавливать углы рекомендуется при загрузке автомобиля: в середине багажного отделения нужно поместить груз 40 кг, а на каждом из четырёх сидений по 70 кг. Руль необходимо установить в среднее положение, что будет соответствовать прямолинейному движению машины.

Регулировка кастора

Кастор регулируется следующим образом:

1. Изготавливаем приспособление из куска металла толщиной 3 мм, в соответствии с приведённым рисунком. Приспособление будем использовать с отвесом.

Регулировка развала

Чтобы измерить и выставить развал, нужно подготовить такие инструменты:

• ключ на 19;
• регулировочные шайбы;
• отвес (нить с грузом);
• линейка.

Процедуру выполняем следующим образом:

1. Покачиваем несколько раз перед и зад автомобиля за бампер.
2. Подвешиваем отвес, зафиксировав его в верхней точке колеса либо на крыле.
3. Линейкой определяем расстояние между шнурком и диском в верхней (а) и нижней (b) части.

Регулировка схождения

Схождение устанавливается при помощи следующих материалов и инструментов:

Из проволоки делаем крючки и привязываем к ним нить. В остальном процедура состоит из следующих действий:

1. Нить натягиваем таким образом, чтобы на переднем колесе она касалась точек 1 (спереди шнурок фиксируем крючком за протектор), а сзади её держал помощник.

Видео: развал-схождение своими руками на примере ВАЗ 2121

Классические «Жигули» не являются сложным в плане ремонта и обслуживания автомобилем. Выставить углы передних колёс можно подручными средствами, ознакомившись с пошаговой инструкцией. Своевременная регулировка позволит избежать возможного ДТП, избавиться от преждевременного износа шин и обеспечить комфортное управление автомобилем.

Источник



Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Делаем выворот на классике

Всем привет! Сегодня рассмотрим способы увлечения угла выворота на классике.

И так перейдем сразу к сути. Существует великое множество способов увеличить угол поворота колес, но основных все равно остается два. Система вроде Wisefab и наш любимый стиль «колхоз тюнинг» или как его называют четкие ребята custom tuning. С Wisefab все более менее все понятно, подкопил денег, купил, приладил, и вот выворот уже 65+ градусов. Более подробно о Wisefab, рассмотрено здесь: выворот на Nissan Silvia.

Перейдем к нашей любимой теме тюнинг своими руками или custom tuning ваз.

Для начала пилим ограничители на рычагах, и на рулевом редукторе. На рычагах:

На рулевом редукторе:

Идем дальше. Что бы сделать нужный отрицательный развал, стандартных болтов было мало, им на замену купить болты от генератора ваз 2108 4 шт, шайбами сделал отрицательный развал. Выглядит это примерно вот так:

СОШКА

Целью является пододвинуть рулевой наконечник ближе к оси выворота (верхняя и нижняя шаровая смотрящие друг на друга и есть оси поворота). И не бойтесь варить, сошка сделана из такого металла что не развалится, а место сварки НЕ КОГДА НЕ РАЗВАЛИТСЯ если проварено просто, скорее прогнутся все рычаги (проверенно) и лонжероны уйду прежде чем лопнет сошка.

Примерное место обрезки:

То что было и то что должно получится:
