Как заменить успокоитель цепи на ваз 2107 своими руками

Физический процесс установки цепи ГРМ на ВАЗ 2107

Непосредственно процедура замены ремня ГРМ на металлическую цепь не представляется сложной. Этот процесс проводится фактические по тем самым критериям, по которым происходит смена ремня ГРМ. Цепь устанавливается на те самые ролики, натяжители и прочие устройства данного узла. Размер цепи выбирается такой же, как размер ремня ГРМ. Все соответствует заводским параметрам, кроме одного аспекта — вы устанавливаете непредусмотренный заводом элемент системы двигателя. Причем, этот элемент довольно важен и является одним из самых важных гарантий безопасности работы двигателя. Процедура замены следующая:

  • демонтируйте крышку ремня газораспределительного механизма, под которой работает ремень ГРМ;
  • снимите ремень, попустив натяжитель до необходимых параметров;
  • замените все ролики и прочие механизмы системы на соответствующие для цепи
  • наденьте на место ремня приобретенную заранее цепь ГРМ;
  • попустите колпачковую гайку с помощью ключа на 13;
  • посредством ключа для коленвала проверните шкив на несколько оборотов;
  • остановить шкив стоит тогда, когда он обеспечивает максимальное сопротивление;
  • удерживайте коленвал от вращения и затягивайте колпачковую гайку, ставьте на место натяжители.

Убедитесь в том, что цепь нормально натянута, в ней отсутствует чрезмерное напряжение. Регулировать процесс натяжения можно с помощью регулировки натяжителя. Есть специальное приспособление в виде автоматического натяжителя, который самостоятельно настраивается под особенности работы системы. Это очень удачная покупка для ВАЗ 2107 с цепью ГРМ, поскольку цепь может растягиваться. Если вы вовремя не заметите этого растяжения, цепь вполне может слететь и натворить неприятностей, которые сложно будет устранить. Неправильный монтаж или непродуманные детали заставят вас потратить на машину целое состояние для ее восстановления. Загнутые клапана в двигателе — самое простое, что может произойти с автомобилем при разрыве ремня или цепи.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

  • автоматические;
  • механические;
  • гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

Цепь

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Как заменить успокоитель цепи на ВАЗ 2107 своими руками

Посторонние звуки всегда свидетельствуют о том, что возникли какие-то неполадки. Особенно если шум раздается из-под капота. Особенно тревожат водителей внезапные сильные удары. Так ведет себя успокоитель цепи на ВАЗ 2107 при выходе из строя. Со сломанным успокоителем продолжать движение опасно. Это приведет к быстрому износу зубцов направляющих на звездочках, что повредит звеньям самой цепи. Как следствие, серьезная поломка движка.

Наша инструкция поможет вам разобраться с устройством и особенностями замены этого важного элемента конструкции автомобиля

  1. Назначение успокоителя
  2. Устройство механизма
  3. Принцип действия успокоителя цепи
  4. Признаки неисправности успокоителя
  5. Почему выходит из строя
  6. Как заменить успокоитель

Назначение успокоителя

Успокоитель предназначен для того, чтобы погасить колебания и рывки, возникающие в момент запуска на цепи ГРМ. Без этого устройства цепь легко бы срывалась с направляющих шестерен и обрывалась в самые неподходящие моменты.

Вслед за клапанами проблемы начинаются в цилиндрах. Восстановить мотор после такой поломки практически невозможно. Особенно если речь идет о семерке. Ведь стоимость ремонтных работ может значительно превышать стоимость всего автомобиля. И проще продать авто на запчасти, чем восстанавливать работу мотора.

Поэтому можно сделать вывод – успокоитель цепи ГРМ одна из тех деталей, которая нуждается в постоянном контроле. Это важнейшая защита вашего двигателя от капитальной поломки.

Устройство механизма

Это простая пластина, выполненная из углеродистой стали высокого качества. Она имеет два крепежных отверстия.

Есть также и второй элемент конструкции. Его называют башмаком гидравлического натяжителя. Находится он под крышкой газораспределительного механизма. Для продления срока службы сторона, подвергающаяся повышенному механическому воздействию, покрыта прочным материалом из полимеров.

Для замены успокоителя цепи на ВАЗ нужно снять крышку и ослабить ролик натяжения.

Принцип действия успокоителя цепи

Запуская двигатель, вы заставляете двигаться коленчатый вал и вал газораспределительного механизма. В идеале они должны работать синхронно. Но не всегда это происходит именно так. Зубцы на направляющих шестернях иногда ломаются, а цепь растягивается и начинает провисать.

Это приводит к тому, что вал ГРМ начинает движение спустя несколько мгновений после коленчатого. Цепь еще больше растягивается и легко может сойти с шестерни.

Вот потому на автомобили и устанавливается так называемая система успокоения, которая состоит из двух частей.


Так выглядит успокоитель

Башмак соединяется с маслопроводом, обладающим датчиком масляного давления. Если цепь ослабление цепи достигает высокого значения, резко понижается давление смазки. Это приводит к подкачиванию дополнительного объема масла, что позволяет создать дополнительное давление.

Башмак сдвигается и передает давление, приведя состояние натяжение в порядок. Все это происходит мгновенно, что защищает от обрыва цепи.

Но из-за резкого удара по башмаку она начинает сильно вибрировать. Колебания передаются на противоположную сторону, где и стоит успокоитель, предназначенный для их гашения.

Признаки неисправности успокоителя

Водитель может судить о поломке по двум характерным сигналам:

  1. Сильные удары и скрежет, которые слышны под крышкой газораспределительного механизма. Неприятные звуки возникают в момент запуска мотора, особенно если он охлажден.
  2. Мотор теряет динамику. Особенно это заметно пока он не прогрелся. Нерабочая деталь не способна погасить колебания, что приводит к рассинхронизации в работе цилиндров. Мотор ведет себя неадекватно, не реагирует на педаль газа, возникают провалы.

Почему выходит из строя

Успокоитель на ВАЗ 2107 сталкивается с серьезными нагрузками на протяжении всего цикла работы двигателя. Не удивительно, что иногда он выходит из строя. На это могут быть две причины:

  1. Ослабление болтов крепления. Удары непрерывно ударяют об эти болты, что приводит к их ослабеванию. Постепенно разбалтываясь, крепежный элемент может легко сломаться.
  2. Разрушение металла. Механизм постоянно работает под напряжением. Непрерывные удары со временем приводят к появлению микротрещин, незаметных для невооруженного глаза. Постепенно некоторые из них увеличиваются. Наступает момент, когда запчасть неожиданно ломается.

Демонтаж успокоителя цепи ВАЗ 2107

  • Включить нейтральную скорость.
  • Демонтировать крышку головки двигателя (она держится на 8 болтах). Делать это следует аккуратно, стараясь не повредить прокладку – если она в хорошем состоянии, ее можно будет использовать повторно.
  • Выставить положение звездочки распредвала так, чтобы метка на ней совпала с приливом на его корпусе.
  • Ослабить гайку натяжителя цепи ГРМ (именно ослабить, выкручивать полностью не надо).
  • При помощи отвертки отжать башмак натяжителя, ослабив таким образом натяжение цепи.
  • Удерживая отвертку, затянуть колпачковую гайку натяжителя, тем самым зафиксировав его в положении, когда цепь отпущена.
  • Зацепить крючком натяжитель, продев его сквозь технологическое отверстие. Это не даст успокоителю упасть в поддон двигателя после того, как будут откручены гайки крепления. Вместо крючка подойдет длинный пинцет или магнитная телескопическая рукоятка.
  • Отвернуть два болта, крепящих успокоитель ВАЗ 2107, и вытащить его.

Важно: при обрыве успокоителя его можно попытаться извлечь тем же крючком, пинцетом, или магнитом. Если же он упал и достать его невозможно, придется снимать поддон картера и доставать успокоитель снизу

Пошаговая инструкция по замене натяжителя

Натяжитель не так часто становится причиной проблем с газораспределительным механизмом. Однако, как и любая деталь, иногда он требует замены. Для этого вида ремонта вам потребуется немного времени, новый автоматический натяжитель и прокладка под него. Работы проводятся при помощи комплекта ключей. Приведем инструкцию для двигателей с карбюраторами:

  1. Снимите с карбюратора корпус воздушного фильтра. Отключите тягу «газа» от валика.
  2. Полностью демонтируйте рычаг тяг.
  3. Отведите в сторону топливный шланг, соединяющий бензонасос и карбюратор.
  4. Удалите крышку с головки блока цилиндров. После этого вы сможете проверить натяжение цепи ГРМ.
  5. Справа на передней стороне двигателя находится натяжитель. Сперва вам необходимо открутить две гайки, которые его держать, а затем вынуть. Если вы не купили ремкомплект для этого узла, то вынимайте натяжитель аккуратно, чтобы не повредить имеющуюся. Сейчас в большинстве случаев новые детали продают в комплекте с прокладками, но они могут начать подтравливать.
  6. Далее у вас есть два варианта – поставить новую деталь и провести обратную сбору или попытаться отремонтировать натяжитель. Для этого вам потребуется зафиксировать его в слесарных тисках и открутить колпачковую гайку.
  7. Вы можете заметить, как плунжер стал подвижным, и начал свободно перемещаться по корпусу натяжителя.
  8. Если износа на корпусе автоматического натяжителя не видно, то можно попытаться поставить на место плунжер и заново собрать деталь. Для этого поставьте плунжер к длинному концу натяжителя (с другой стороны от колпачковой гайки) и с силой нажмите на крепления корпуса. Аккуратно соберите деталь.
  9. Установите отремонтированный узел в силовую установку. При помощи рожкового ключа на 36 или 38 проверните коленчатый вал на 1,5-2 оборота. Вам необходимо сделать так, чтобы цепь была максимально натянута. Самое сложное в этой работе – следить, чтобы вал не повернулся обратно. Если это произойдет, то цепь провиснет. Если у вас нет такого большого ключа, то можно сделать поворот вала при помощи стартера. Для этого достаточно просто завести двигатель.
  10. Закрепите натяжитель на месте, удерживая коленчатый вал от обратного поворота. Во время работы контролируйте натяжение цепи. На ней не должно быть прогибов. Далее установите на место крышку, прикрывающую головку блока цилиндра.
  11. Теперь вам нужно включить автоматический механизм натяжения – для этого открутите колпачковую гайку. Вы должны услышать щелчок, после него закрутите гайку обратно.

Если вы хотите заменить автоматически натяжитель полностью, то лучше всего приобретать его производства «ТЗА». Их можно отличить по упаковке ярко-синего цвета, с защитным слоем для проверки подлинности детали.

https://www.youtube.com/watch?v=L27fdFKEj-U

Как вам статья?

Мне нравитсяНе нравится

Почему выходит из строя

Успокоитель на ВАЗ 2107 сталкивается с серьезными нагрузками на протяжении всего цикла работы двигателя. Не удивительно, что иногда он выходит из строя. На это могут быть две причины:

  1. Ослабление болтов крепления. Удары непрерывно ударяют об эти болты, что приводит к их ослабеванию. Постепенно разбалтываясь, крепежный элемент может легко сломаться.
  2. Разрушение металла. Механизм постоянно работает под напряжением. Непрерывные удары со временем приводят к появлению микротрещин, незаметных для невооруженного глаза. Постепенно некоторые из них увеличиваются. Наступает момент, когда запчасть неожиданно ломается.

Необходимые инструменты:

  1. ключи из стандартного набора;
  2. универсальный фиксатор шкивов;
  3. специальный ключ на «36»;
  4. пустая чистая емкость для слива антифриза.

Замена цепи ГРМ на ВАЗ 2106 а также успокоитель, башмак натяжителя, и звездочки

  1. Демонтировать корпус воздушного фильтра с карбюратора.

Как заменить цепь ГРМ на ВАЗ 2106 своими руками

Выкрутить ключом на «10» 3 гайки, ключом на «8» 4 гайки

Все действия нужно выполнять осторожно, чтоб ничего не упало на карбюратор. Если этим пренебречь, понадобится снятие этого узла, возможно, впускного коллектора

Самостоятельная замена цепи ГРМ на ВАЗ 2106 своими руками

  1. Достать крышку трамблера, вынуть трубку, использующуюся для подачи топлива.
  2. Ключом на «10» снять 8 гаек, прикрепляющих клапанную крышку, достать шайбы с пластинами.
  3. Отсоединить трос подсоса и привод дроссельной заслонки.
  1. Снять клапанную крышку с прокладкой (в идеале ее лучше заменить).
  1. Демонтировать защиту снизу, слить антифриз в емкость, которая была подготовлена вначале.
  2. Используя ключ на «19», ослабить гайку крепления генератора.
  1. Ослабить хомут нижнего патрубка водяной помпы, достать его.

Как заменить цепь ГРМ на ВАЗ 2106, успокоитель, башмак натяжителя, и звездочки своими силами

  1. Отключить питание вентилятора, а также питание термодатчика на радиаторе.
  2. Демонтировать радиатор с патрубками и термостатом.
  3. Отпустить гайку натяжителя цепи генератора. С помощью монтировки сдвинуть его вперед.

Читать далее: Как проверить исправен ли автомобильный термостат на Ваз Замена цепи ГРМ на ВАЗ 2106 своими руками

  1. Отсоединить ремень генератора ВАЗ 2106.
  2. Ключом на «36» проворачивать коленчатый вал за шкив до момента совпадения меток крышки и шкива, звездочки и литья в ложе распределительного вала.

Цепь ГРМ ВАЗ 2106

Также ознакомьтесь

  1. Открутить гайку на «36», прикрепляющую шкив коленвала. Специальным ключом застопорить шкив, открутить его. Если спецключа нет, нужно включить пятую передачу, выжать педаль тормоза, открутить ее с помощью ключа.

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки

  1. Снять шкив. Открутить 6 болтов и 3 гайки ключом на «10», потом еще 3 болта крышки привода распредвала, убрать крышку.

Меняем цепь ГРМ на ВАЗ 2106 успокоитель, башмак натяжителя, и звездочки своими руками

  1. Открутить 2 гайки, крепящие натяжитель цепи, снять его.

На фотографиях показан автоматический натяжитель.

  1. Ослабить болт, которым крепится звездочка распредвала, после чего можно ее снимать. Положение для центровки стоит запомнить, а лучше пометить.

На фотографии можно увидеть итог.

  • Предохранитель, позволяющий избежать перескакивания цепи.
  • Крепление башмака натяжителя цепи газораспределительного механизма.
  • Звездочка коленвала.
  1. Ключом на «10» отсоединить предохранитель, крепление натяжителя, а также болт, которым крепится звездочка привода вспомогательных агрегатов.
  1. Снять звездочки и старую цепь ГРМ. Должны совпасть шпонка коленвала и литье на блоке цилиндров.
  1. Установить на привод новые звездочки, коленчатый вал и вспомогательные агрегаты. Поставить на место тщательно смазанную новую цепь.
  1. Чтоб цепь не упала вниз, нужно подложить под нее какой-нибудь инструмент. Меняем цепь ГРМ ВАЗ 2106 в домашних условиях
  2. Звездочка устанавливается в цепь так, чтоб нисходящая ветвь цепи оказалась натянутой, а все ее метки совпадали. Далее нужно повернуть распредвал справа налево и вернуться обратно за коленвал. Благодаря этим действиям натягивается цепь, и можно проверить правильность установки меток. Если метки не совпадают, нужно перекинуть цепь на зуб, а затем повторить процедуру.
  3. Вернуть на место натяжитель, активировать его. Затянуть все крепежные болты, закрепить их. Провернуть на 2 оборота коленвал, убедиться, что метки совпадают, а клапаны и поршни не сталкиваются.
  4. Смазать герметиком прокладку крышки коленчатого вала, установить ее на место.
  5. Поставить шкив, удостовериться, что совпадают метки, затянуть его.
  6. Открутить гайку трамблера на «13», достать сам трамблер, повернуть бегунок к контакту 4-го цилиндра.
  7. Вернуть на место трамблер.
  • В качестве завершения процедуры по установке новой цепи газораспределительного механизма ВАЗ 2106 обязательно выставить зажигание.
  • Выполнить сборку в обратном порядке, залить антифриз.
  • На этом можно считать замену цепи ГРМ на ВАЗ 2106 завершенной.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

  1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
  2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
  3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
  4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
  5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
  6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
  7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
  8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
  9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
  10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

  • Осуществляется натяжка цепи ГРМ ваз-2107.
  • Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
  • Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Натягиваем цепь на ВАЗ

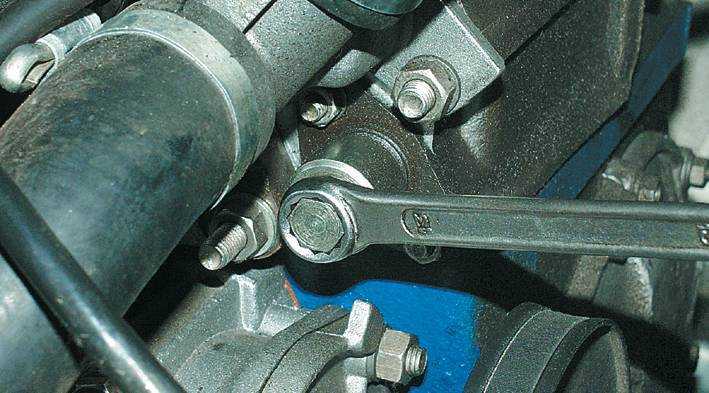

Ключом на 13 отворачиваем гайку натяжителя.

Ключом на 38 начинаем проворачивать коленвал по часовой стрелке, достаточно обычно 2 оборотов. Можно не только проворачивать ключом, а просто толкать машину, достаточно 2 — 3 метра.

Важно! Не дайте двигателю при прокручивании вперед прокрутиться назад. Иначе процедура повторяется

При вращении двигателя цепь натягивается со стороны успокоителя и ослабляется со стороны натяжителя, в это время и срабатывает натяжитель. Происходит это с характерным щелчком. Если этого не произошло слегка постучите по нему.

Если у вас снята крышка головки можно проверить натяжку, не должно присутствовать никакого прогиба. Если все нормально, затягивается гайка натяжителя.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
