Замена прокладки головки блока цилиндров ваз-2114 8 клапанов: видео

ИСТОРИЯ АВТОМОБИЛЯ

Как упоминалось выше, производство «14-й модели» лежало на Волжском автомобильном заводе. Машину, которую оснастили новым названием «Лада 2114 Самара-2», создавали на платформе известной ВАЗ-2109. Многие владельцы «девяток» уже устали от морально устаревшей передней панелью, поэтому новая европанель очень полюбилась среди водителей.

Серийный выпуск отечественного хэтчбека был начат в 2003-м. «Ладу-2114 Самару» оснащали уже знакомой четырехцилиндровой восьмиклапанной 1.5-литровой силовой установкой, которая смогла хорошо себя зарекомендовать еще по модели 2109. Когда наступил 2007 год, автомобиль перенес обновление, которое затронуло техническую часть.

Линейку силовых агрегатов пополнили новеньким 8-клапанным 1.6-илтровым двигателем. Катализатор теперь устанавливали непосредственно возле двигателя внутреннего сгорания, а также он получил пластиковый корпус. Перемены затронули также приборную панель. Компания порадовала водителей наличием бортового компьютера. Пропал бардачок в верхней части, а сама панель получила отделку жестким пластиком.

Через 3 года, специалисты компании «Супер-Авто» в 2010-м существенно модернизировали ВАЗ-2114. Теперь под капотом отечественного хэтчбека шел шестнадцатиклапанный силовой агрегат от Лада Приора.

Благодаря сотрудничеству с компанией Recaro, удалось оснастить машину новыми сидениями и подвеской. Производство Лада ВАЗ-2114 было прекращено 24 декабря 2013-го года. «Переходный» вариант, в лице 14-й модели, успешно заменила новая версия от «Лады» — Приора.

Схема строения двигателя ВАЗ-2114

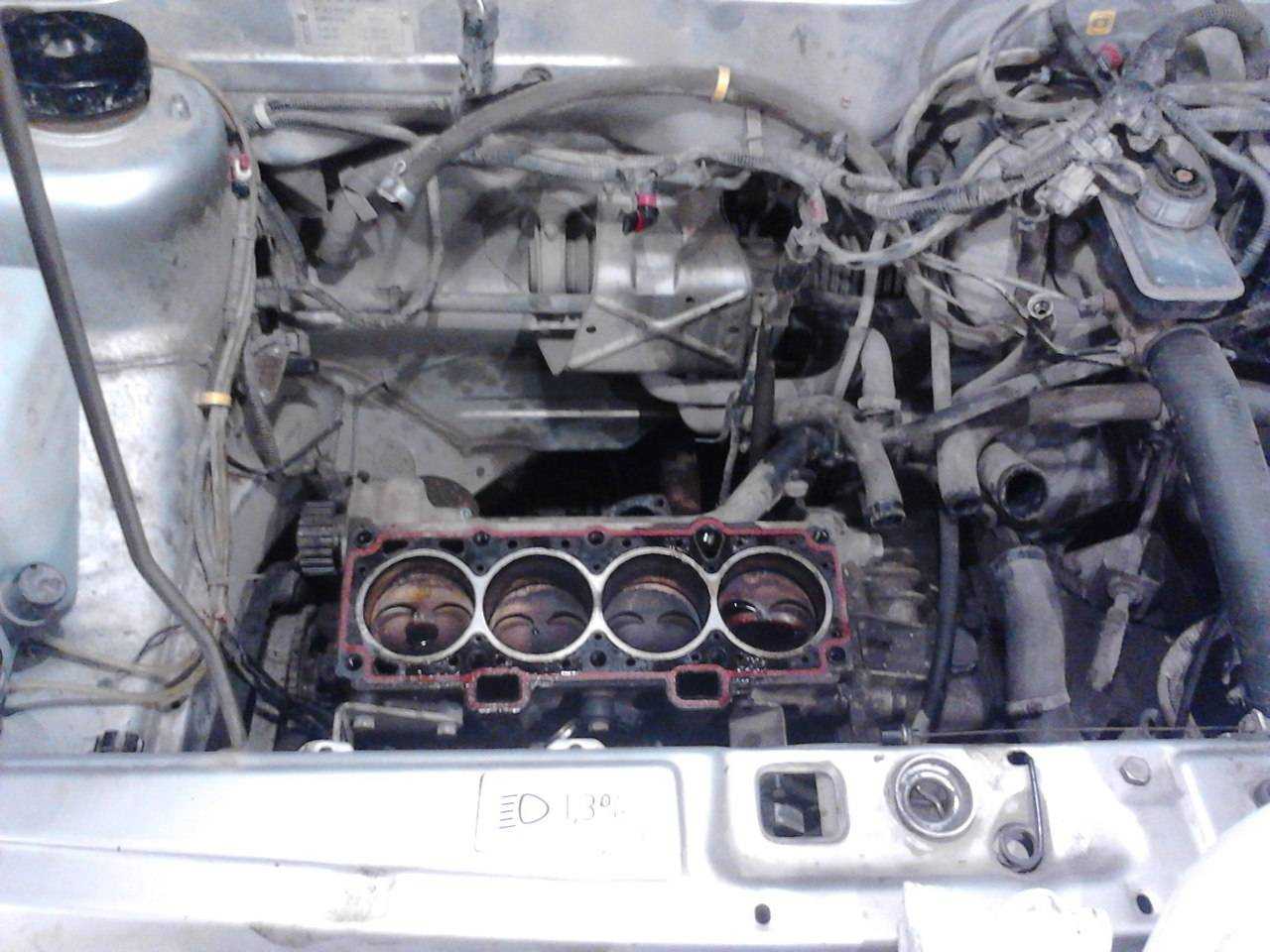

Прокладка ГБЦ вблизи (двигатель снят)

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

№	Номер детали	Наименование запчасти
1	2108-1003298	Гайка
2	2108-1003278-01	Шайба
3	2108-1003277-01	Втулка
3	2108-1003277-02	Втулка
4	2108-1003274	Шпилька крышки
5	2111-1003260	Крышка головки цилиндров
6	2108-1003271	Болт М12х1,25х135
7	2108-1003265	Шайба
8	14328201	Заглушка 10 чашечная
9	14329101	Заглушка 30 чашечная
10	1118-1003011	Головка блока цилиндров
11	2101-1002042	Втулка
12	14329201	Заглушка 36 чашечная
13	10158601	Заглушка 16 сферическая
14	11183-1002011-10	Блок цилиндров
15	14234330	Болт М10х1,25х65
16	2108-1003284-10	Кольцо уплотнительное
17	2111-1003284	Кольцо уплотнительное
18	2111-1003286	Болт
19	2111-1003288-10	Заглушка
20	10725911	Гайка М6 низкая
21	11197773	Шайба 6 пружинная коническая
22	13541221	Шпилька М6х22
23	2108-1003270-10	Прокладка крышки
23	2108-1003270-11	Прокладка крышки головки цилиндров
24	21083-1003020-10	Прокладка головки
24	21083-1003020-11	Прокладка головки
25	2112-3855020	Датчик детонации
25	2112-3855020-01	Датчик детонации
25	2112-3855020-02	Датчик детонации
25	2112-3855020-03	Датчик детонации
26	2101-1002040	Втулка

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

Снимаем «клемму-минус».

Обесточиваем автомобиль сняв минус-клемму с АКБ

Проводим снятие кожуха ГРМ

Выставляем точки ВТМ согласно схеме

Сливаем ОЖ с ДВС

Проводим сброс давления топливной открутив трубки

Отсоединяем приемную трубу от коллектора

Демонтируем клапанную крышку

Проводим демонтаж дроссельного узла

Демонтируем воздушный фильтр

Снимаем топливную рампу с форсунками в сборе

Демонтируем ремень ГРМ

Открутив крепежную гайку, проводим демонтаж шестерни распредвала

Снимаем заднюю крышку

Проводим демонтаж термостата

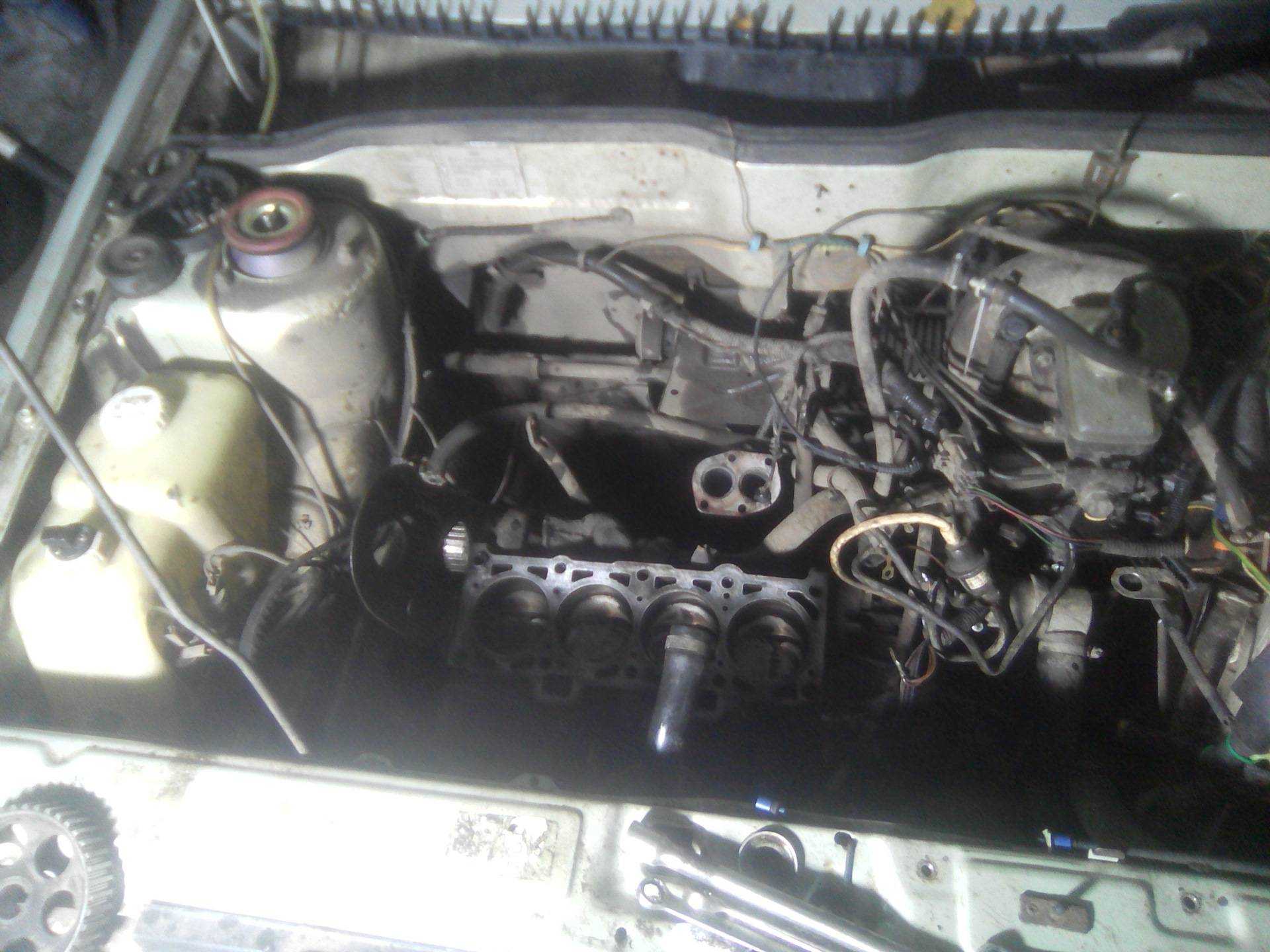

Проводим демонтаж ГБЦ вместе с прокладкой

Очистка поверхности от остатков прокладки

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

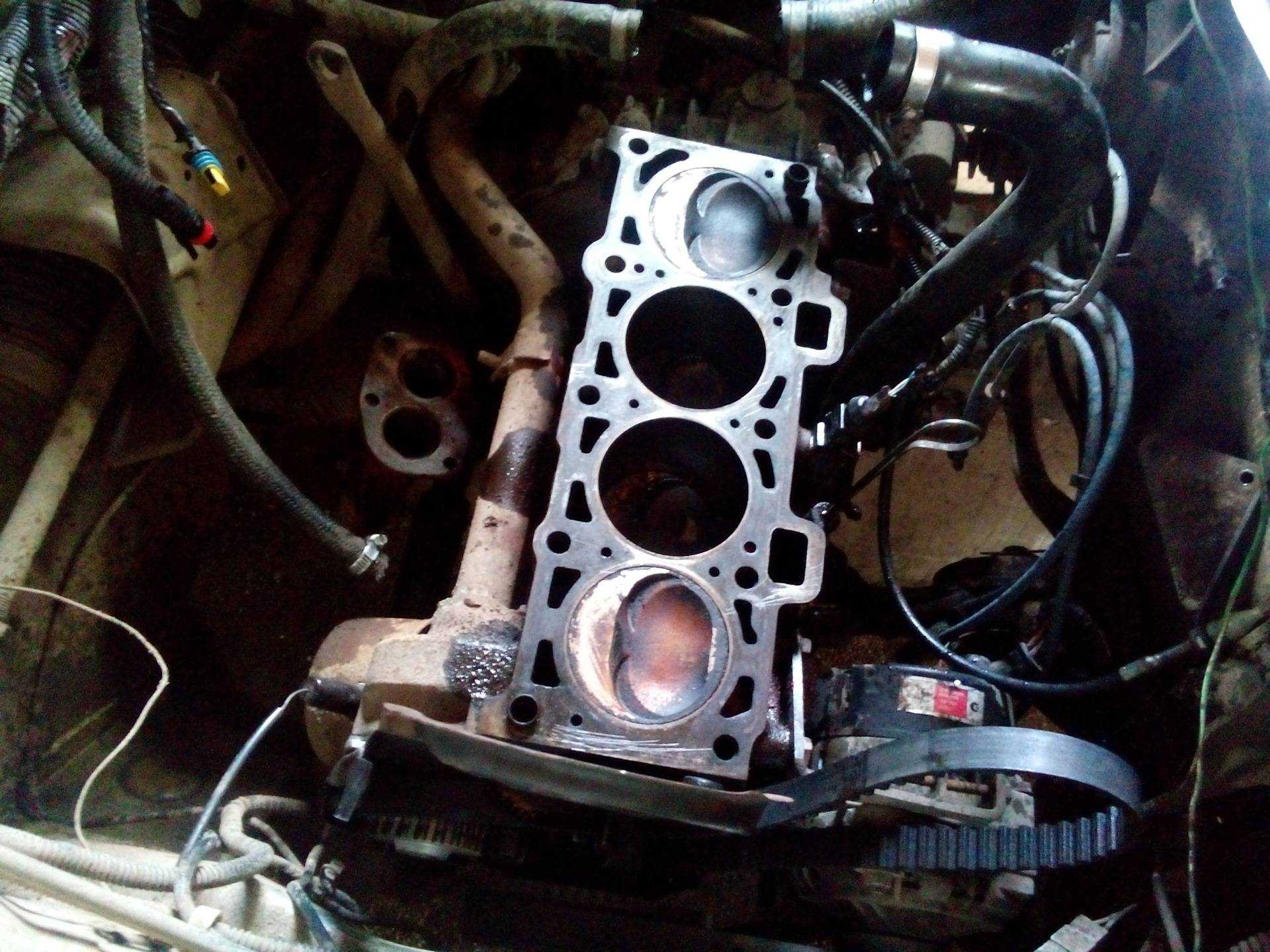

Устанавливаем новую прокладку.

Устанавливаем новую прокладку

Схема затяжки болтов ГБЦ

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Наименование производителя	Каталожный номер	Стоимость в рублях
Master-sport	463-915-PCS-MS	300
Reinz	61-31045-00	400
Patron	PG2-0151	450
Elring	463.915	500
Glaser	H50120-00	900
Ajusa	10033100	1000
Trialli	GZ 101 7022	1500

Прокладка ГБЦ производства Elring

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

Длительный срок эксплуатации.
Упругая деформация.
Устойчивость к раскаленным газам.
Водо- и маслонепроницаемость.
Устойчивость к химическим реакциям и воздействиям.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

Из глушителя выходит большое количество белого дыма.

Белый дым с глушителя — признак неисправности прокладки ГБЦ

Эмульсия на крышке заливной горловины

Назначение и строение ГБЦ

Современные автомобили в подавляющем большинстве используют различные виды топлива для совершения работы за счет его сгорания. Воспламенение воздушно-топливной смеси происходит в двигателе внутреннего сгорания.

При детонации топлива в камере сгорания происходит «взрыв» смеси и при этом выделяется газы, которые и толкают поршень к нижней мертвой точке. Чтобы работа двигателя была корректна, все отработавшие газы через выпускной коллектор выводятся в атмосферу. Для этого в конструкции двигателя предусмотрена система газораспределения

Наиболее важной составляющей этого механизма является головка блока цилиндров

В зависимости от конструкции автомобильного двигателя, головки блока цилиндров могут изготавливаться из чугуна или более легкого алюминия. Форму ГБЦ обычно придают путем литья. Конструктивные особенности могут быть различны, но в основном головка содержит такие части, как:

камеры сгорания;
клапана (различают впускные и выпускные, в соответствие с их назначением – впускные открывают доступ рабочей смеси из топлива и воздуха в цилиндр, выпускные – осуществляют вентиляцию цилиндра за счет выталкивания поршнем отработавших газов в выпускной коллектор);
участок газораспределительного механизма;
рубашка охлаждения;
отливка для форсунок или свечей зажигания;
масляные каналы.

Между блоком цилиндров и головкой обычно устанавливается прокладка, которая не допускает прорыва газов из-под камеры сгорания, а также масла и охлаждающей жидкости из каналов, соединяющие ГБЦ и сам блок.

О силах, действующих на ГБЦ во время работы мотора

При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.

Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.

Силы, действующие на ГБЦ во время завинчивания винтов

Обеспечить высокую герметичность камеры сгорания только установкой головки на блок цилиндров не получается, поэтому между ними стоит прокладка. Она имеет более низкую жесткость, при затяжке болтов прокладка сжимается, тем самым производится уплотнение зазоров. Если завинчивание крепежных винтов производится в произвольном порядке, а момент затяжки болтов ГБЦ на ключе не контролируется, можно получить деформацию корпуса головки или прогорание прокладки.

Следует напомнить, что такое момент затяжки болтов. Под этим подразумевается величина усилия на гаечном ключе, которое обеспечит герметичность соединения головки и блока цилиндров. Момент затяжки болтов и последовательность выполнения работы указываются в инструкции по ремонту и эксплуатации транспортного средства. Эти рекомендации следует выполнять неукоснительно.

Разгон до 100 км/ч с объемом 1.5

Т.к. первые образцы с карбюраторной системой подачи топлива устанавливались на модели 2115, «четырки» всегда отличались более высокой «прыткостью» за счет наличия инжектора. Первые инжекторные моторы на «четырках» выдавали мощность в 79 лошадиных сил (в некоторых источниках указывается всего 77 лошадиных сил).
Понятно, что по сегодняшним меркам это довольно скромный результат для 1,5-литрового мотора. По тем же временам, подобная «мощность» и наличие инжектора делало четырнадцатую модель довольно динамичным автомобилем.

При желании разгон ВАЗ 2114 можно ускорить нехитрыми способами: снять корпус воздушного фильтра, установить легкосплавные диски, правильно подобрать резину или облегчить машину. На выходе эти манипуляции позволят снять пару десятых секунд. Более серьезная доработка требует немалых денежных средств.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа мотора с автомобиля. Так, придется отключить подачу питания, систему зажигания и прочие системы. Итак, рассмотрим, все этапы проведения доработки мотора самостоятельно. Полностью тюнинг провести своими руками невозможно, поскольку все равно придется на некоторых этапах обратиться в автосервис.

Демонтаж мотора

Чтобы снять движок придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

Снимаем АКБ и удерживающую полку.
Демонтируем воздушный фильтр и карбюратор.
Снимаем элементы зажигания, которые размещены в моторном отсеке.
Сливаем охлаждающую жидкость и моторное масло.
Откручиваем КПП от ДВС.
Демонтируем радиатор, чтобы было проще снять мотор.
Вынимаем шрус двигателя.
Откручиваем подушки двигателя.
Снимаем капот и демонтируем двигатель.

Расписанный процесс не полный, а только основные действия, которые необходимо проделать.

Разборка силового агрегата

Разборка силового агрегата делается за несколько часов. Так, для начала необходимо демонтировать крышку головку блока и поддон картера. Лучше всего проводить данную операцию на специальном стенде.

После этого начинаем снимать основные узлы. Раскручиваем болты крепления головки блока и блоку цилиндров. Затем, головку отставляем в сторону и работаем непосредственно с блоком цилиндров. Итак, рассмотрим, что придется снять:

Откручиваем бугеля и вынимаем коленчатый вал. Предварительно демонтируем шкив.
Демонтируем водяной и масляный насос.
Вынимаем поршневую группу. Демонтируем шатуны. Если есть, необходимо вынуть гильзы.
Теперь, блок готов к дальнейшим манипуляциям.
Последним этапом становится мойка деталей и блока.

Когда блок разобран, можно перейти к разборке головки блока цилиндров.

Демонтируем крышку распределительного вала.
Снимаем распредвал.
Рассухариваем клапаны.
Снимаем пружины и сальники.
Вынимаем клапаны.
Выбиваем с головки седла и направляющие втулки.
Проводим мойку деталей и основания головки.

Определение приоритетов доработки

Чтобы увеличить мощность двигателя ВАЗ 2109 карбюратор потребуется приобрести поршневую группу, клапаны, распределительный вал, шатуны и коленчатый вал. Все эти детали должны быть облегченные и изготовлены именно производителями тюнинга.

Так, поршневая группа, клапаны и седла подходят компании ATI. Направляющие втулки, лучше всего устанавливать бронзовые производства американського производителя K-line. Коленчатый и распределительный вал приобретаются у немецкой компании TDR.

Работа с блоком цилиндров

Для начала, блок цилиндров необходимо расточить под новые поршни, соответственно с размером — 82 мм. Затем, проводится установка коленчатого вала и новых вкладышей, которые идет в комплекте с главной деталью.

Чтобы все работало, как часы, необходимо установить облегченное тюнинг сцепление производства Sachs. После того, как к валу прицепили сцепление необходимо сделать балансировку. Желательно проводить операцию на специальном стенде.

Проводим сборку поршневого узла, а именно крепим поршни к шатунам. Затем, можно приступить, к так называемому процессу «перевязки». Под ним подразумевается крепление шатунов с поршнями к коленчатому валу. Монтируем сальники и подшипники коленчатого вала. Устанавливаем бугеля и можно зафиксировать поддон. Затем, проводится сборка остальных вспомогательных узлов, таких как шкив, водяной насос и ролик.

Тюнинг головки

Тюнинг головки блока цилиндров — это фактически сборка новых деталей на старые посадочные места. Так, разобранная ГБЦ собирается из старого корпуса и новых тюнинг элементов. В данном процессе нет ничего сложного.

ВАЗ-2115

Четырехдверная модификация, пришедшая на смену ВАЗ 21099. ВАЗ-2115 стал первой модификацией в линейке рестайлинговых автомобилей семейства. Опытное производство модифицированной «99-й» началось еще в 1997-м году. ВАЗ 2115 оснащена новой крышкой багажника, передней и задней оптикой, бамперами в цвет кузова, спойлером на багажнике, обвесом порогов и рядом новшеств в салоне и электрооборудовании.

Подвеска, трансмиссия и тормозная система позаимствованы у моделей семейства 2108, хотя изначально планировалась их модернизация.В прошлое ушли угловатые формы в экстерьере. За счет занижения заднего края багажника грузить вещи стало заметно удовбнее.

Особое внимание было уделено усовершенствованию электрооборудование. В комплектации появились: электростеклоподъёмники передних дверей, ПТФ, новые фары

В люксовой комплектации автомобиль оснащается даже подогревом передних сидений. Маршрутный компьютер, позволяющий следить за состоянием ламп, уровнем масла, износом тормозных колодок, и уровнем охлаждающей и омывающей жидкостей, входит в любую комплектацию.

С 1997 по 2000 годы на 2114 устанавливались карбюраторные двигатели ВАЗ-21083 рабочим объёмом 1.5 литра и мощностью 71,6 л. с. С 2000 года, с началом серийного производства это силовой агрегат заменили мотором ВАЗ-2111 с распределённым впрыском топлива. Объем остался прежним, а мощность увеличилась до 77,8 л. с. С 2008 года двигатель ВАЗ-2111 устанавливать перестали, заменив боле совершенным ВАЗ-11183, объемом 1.6 литра и мощностью 80,9 л. с.

Выпуск ВАЗ-21099 продолжался до 2004-го года, а затем старую модель сняи с производства, полностью заменив «пятнадцатой».

В 2008 году ВАЗ-2115 подвергся несущественным изменениям, коснувшимся, в основном, экстерьера.

голоса

Рейтинг статьи

Замена прокладки ГБЦ ВАЗ 2114.

Когда нужна замена прокладки ГБЦ ВАЗ 2114?

Охлаждающая жидкость в радиаторе или расширительном бочке постоянно «пузыриться».

Пузырьки – признак негерметичности, а поскольку прокладка головки блока цилиндров эту герметичность обязана обеспечивать, скорее всего, дело именно в ней.

Через прокладку ГБЦ выходят выхлопные газы.

Ситуация редкая, но возможная, особенно у тех автомобилистов, что любят перетянуть гайки крепления.

При проверке уровня масла на щупе обнаруживается белая эмульсия, как пена.

Такое может происходить опять же из-за негерметичности системы охлаждения, которая может являться следствием поврежденной прокладки ГБЦ либо (реже) наличия трещины в самом блоке.

Снижение мощности мотора и повышенный расход топлива.

Могут являться признаком самым разных поломок, в том числе и пробоя прокладки между цилиндрами.

Охлаждающая жидкость (ОЖ) замаслена.

Как и все вышеперечисленные признаки, отнюдь не требует беспрекословной замены прокладки головки блока цилиндров, но призывает провести ее тщательную диагностику.

Как заменить прокладку ГБЦ ВАЗ 2114 своими руками: пошаговая инструкция.

1. Обесточьте машину, сняв минусовую клемму с АКБ.

2. Зафиксируйте поршень 1-го цилиндра в положение ВМТ.

3. Слейте ОЖ.

4. Удостоверьтесь, что давление в системе питания достаточно низкое. Для этого отыщите на заднем конце топливной рампы элемент, похожий на золотник шины колеса с колпачком. Отверните этот колпачок, нажмите на золотник и слейте топливо в подготовленную заранее емкость. Закрутите колпачок на место.

Внимание! С этим пунктом будьте крайне осторожны и внимательны. Первые пару часов после остановки авто даже не прикасайтесь к золотнику, обожжетесь – топливо будет вылетать в виде распыленного факела и довольно горячее!

5. От выпускного коллектора отсоедините трубу глушителя. Для этого выверните гайки крепления кронштейна с трубой под днищем автомобиля. После снятия кронштейна, извлекя соответствующие гайки, снимите хомут и высвободьте приемную трубу.

6. Демонтируйте крышку ГБЦ, одновременно отсоединив впускные и выпускные коллекторы, дроссельный узел и ресивер.

7. Ослабив хомут воздухоподводящего к дросселю патрубка и отсоединив штекер от датчика массового расхода воздуха, демонтируйте с дроссельного узла патрубок воздухозаборным шлангом и воздушным фильтром.

8. С помощью отвертки и шестигранника «на 10» отключите шланги, идущие с воздуховыводящего патрубка, ослабьте все хомуты и вывинтите все крепежные винты вместе с шайбами.

9. Отключите колодки жгутов проводов от датчиков: положения дросселя, уровня и давления масла, температуры ОЖ, детонации и положения коленвала – а также регулятора холостого хода и жгута проводов форсунок.

10. Снимите наконечники ВВ проводов со свечей зажигания.

11. Вытяните из-под ресивера жгут проводов.

12. Выкрутив крепежные гайки, снимите крышку привода ГРМ, а затем и сам ремень.

13. Зафиксировав зубчатый шкив распредвала от прокручивания, выверните вместе с шайбой его болт крепления.

14. Аккуратно, не задев сальник, снимите шкив с распредвала.

15. Вывентив болты крепления, демонтируйте заднюю крышку привода распределительного вала.

17. С помощью шестигранника последовательно ослабьте болты крепления ГБЦ – по пол оборота. А после в той же последовательности выкрутите их до конца. Такая неспешность и порядок исключат возможность деформации крышки.

18. Снимите ГБЦ и с помощью отвертки, используя данный инструмент, как рычаг, отсоедините головку блока цилиндров от прокладки.

19. Очистите все высвобожденные во время ремонта поверхности и элементы, из резьбовых отверстий удалите масло.

20. По установочным втулкам поставьте новую прокладку (отверстие для прохода масла в ней должно занять место между 3 и 4 цилиндрами).

21. Удостоверьтесь, что распределительный и коленчатый вал по-прежнему находятся в позиции ВМТ. Для этого осмотрите 1 цилиндр. Оба его клапана должны быть закрыты.

22. Закрепите ГБЦ вместе с прокладкой крепежными болтами, предварительно смазанными небольшим количеством моторного масла. Затяжку болтов проводите в 4 этапа по следующей схеме:

1 этап – с силой 20 Н•м (2 кгс•м);
2 этап – с силой 69,4–85,7 Н•м (7,1–8,7 кгс•м);
3 этап – повернуть на 90 градусов;
4 этап – окончательно дожать, повернув еще на 90 градусов.

23. Соберите все снятые элементы в обратной последовательности.

Как видите, замена прокладки ГБЦ ВАЗ 2114 довольно трудоемкий и сложный процесс, поэтому если после прочтения данной статьи у вас еще остались даже малейшие сомнения и/или вопросы, лучше доверьте эту работу профессионалам.

Тюнинг двигателя

Существует много схем повышения мощностной характеристики двигателя. Одним из наиболее простых, тем не менее, надежных вариантов признано увеличение его объема. Тюнинг двигателя авто ВАЗ 2109 производится через расточку блока цилиндров. Это делается для установки большего диаметра поршня. Финансовые затраты минимальные – нужно заплатить за работу по расточке блока, а также купить тюнингованные поршни и кольца большего диаметра.

Расточка блока цилиндров

Второй, не менее существенный момент – злые валы. На характер автомобиля оказывает влияние не только мощность, выдаваемая двигателем авто, но также крутящий момент. Самую большую мощность можно получить только при установившихся оборотах, которые будут близкими к максимальным. Это обеспечивает крутящий момент. Двигатель девятки имеет большой недостаток – практически отсутствие «тяги» при низких оборотах коленвала. Для его устранения ставится распредвал с измененным профилем кулачков, который обеспечивает мощность на низких оборотах, а значит, увеличивает приемистость.

При серьезной доработке динамических характеристик вашего авто очень важно не забывать про доработку тормозной системы. Хорошо тюнингованная машина должна не только быстро разгоняться, но и хорошо останавливаться, так как от этого зависит ваша безопасность и безопасность других участников дорожного движения

Чип-тюнинг двигателя

При прокачке ВАЗ 2109 необходимо уделить внимание контроллеру системы управления двигателем. Разработчиками изначально установлены усредненные настройки, которые не позволяют добиться от двигателя желаемого эффекта

Если внести изменения в настройки контроллера, то можно получить более динамичный автомобиль или наиболее экономный.

Первый путь – это купить уже готовую микросхему для тюнинга, затем заменить ею штатную:

Нужно снять контроллер, отвернуть винты на крышке, снять крышку.
Затем специальными пластмассовыми щипцами осторожно извлечь микросхему из гнезда не касаясь ее ножек.
Установить новую в гнездо в таком же положении, как находилась старая.
Далее собрать весь узел и поставить его на место.

Есть другое решение. Можно перепрограммировать стандартную микросхему в соответствии с необходимыми параметрами.

Для этого нужны:

программа для перепрошивки;
инструмент для снятия контроллера;
программатор для записи тюнинговой версии программы;

Как и в первом случае снимается блок управления, открывается крышка, извлекается микросхема. Далее она помещается в программатор для считывания старой программы. В процессе тюнинга может случиться что угодно, поэтому резервная копия не помешает. После этого на микросхему зашивается новая программа.

Иногда микросхема бывает припаяна к плате. Тогда необходимо ее аккуратно выпаять, а затем извлечь. Назад устанавливается таким же образом, с запайкой ножек.

Конструкция

Все модификаций двигателя, устанавливаемого на ВАЗ 2114 имеют вылитый из чугуна блок и инжекторную систему впрыска топлива. Несмотря на конструктивные решения, применяемые для улучшения динамических и экологических показателей, устройство двигателя ВАЗ 2114 сохранило простоту и умеренную цену обслуживания.

Эксплуатация и ресурсность

Замену масла стоит производить через каждые 9-11 тыс. км. Независимо от модификации, для замены масла потребуется 3.2 литра. Рекомендуемая вязкость: 5W-30, 10W-40, 5W-40, 15W-40.

Согласно заводу изготовителю, ресурс моторов составляет 150 тыс. км. (200 тыс. км для Приора мотора). Практика показала, что при должном обслуживании мотор способен преодолеть до 250 тыс. км.

Несоблюдение нормативов проведения ТО и неправильный тюнинг двигателя ВАЗ 2114 значительно уменьшают его ресурс.

Особенности и недостатки

1.5і л:

после обрыва ремня ГРМ клапана остаются невредимыми;
требуется регулярное регулирование зазоров клапанов;
износ узлов системы охлаждения;
сопливит масло из-под клапанной крышки;
течь масла из-под датчика-распределителя зажигания и бензонасоса;
плохое крепление выпускного коллектора (решается заменой стальных гаек на латунные);
ненадёжность ранних систем впрыска.

1.6і л:

Обрыв ремня ГРМ не деформирует клапана;
потребность в периодической регулировки клапанов;
повышенная шумность и вибронагруженность.

16V 1.6і л (124):

Благодаря лункам на поршнях, даже с умеренными спортивными валами при обрыве ремня ГРМ не загибает клапана;
каждые 15 тыс. км нужно подтягивать ремень ГРМ.

16V 1.6і л (126):

обрыв ремня ГРМ приводит к загибанию клапанов (решить проблему можно, установив безвтыковые поршни.

Принцип работы

Разновидностей узла достаточно много, поэтому для лучшего понимания его действия стоит рассмотреть функционирование наиболее простого сухого однодискового варианта:

Сначала водитель выжимает нужную педаль.
Усилие через тросик или шток главного, а затем рабочего цилиндра передается к вилке.
Она через выжимной подшипник воздействует на лепестки нажимного диска, которые гнутся в сторону маховика.
В итоге ведомый диск отсоединяется от маховика ДВС и трансмиссия отключается от двигателя: колеса перестают вращаться.

Если отпустить педаль, соединение мотора и трансмиссии восстановится

Чем «нежнее» водитель отпускает педаль сцепления, тем плавнее происходит подключение коробки к двигателю, что особенно важно при съезде с места

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СИЛОВОЙ АГРЕГАТ

За 10 лет серийного выпуска Лада 2114, под ее капотом размещали несколько силовых агрегатов. Вначале стоит упомянуть о 1.5-литровом, 8-клапанном двигателе, который развивал 78 лошадиные силы и 116 Нм. Потреблял такой мотор порядка 7.3 л на каждые 100 километров в комбинированном режиме.

Данная модификация обладает инжекторным впуском с управлением через электронный блок, взамен изжившего себя карбюраторного. Не обошлось без нового распределительного вала с подкорректированными фазами. После того, как АвтоВАЗ внедрил в «движок» ВАЗ-2114 инжектор, группа инженеров повысила эффективность мотора, добавив ему мощности. С другой стороны, удалось также добиться снижения «топливного аппетита».

В 2004-м была выпущена модификация силового агрегата, с рабочим объемом 1.6 л. Двигатель выдавал уже 81 лошадиную силу и 125 Нм. В комбинированном режиме «движок» потреблял 7.6 л на каждую сотню километров. Восьмиклапанная инжекторная силовая установка обладает увеличенным объемом благодаря увеличенной на 2.3 миллиметра высоты цилиндра, что обеспечило больший ход поршня.

Вместо модуля зажигания стали устанавливать катушку. Новая версия мотора стала мощнее и экологичнее, однако выросло потребление бензина, если сравнивать с первым 1.5-литровым «движком». Кроме этого, в том же году выпустили 1.6-литровую версию мотора с 16-клапанной системой.

Такой двигатель уже отдавал 89 «лошадей» и 131 Нм вращающих усилий. Исходя из паспортных данных, на каждые 100 километров пути необходимо 7.5 л бензина в комбинированном режиме.В 2007-м году данный мотор был подвергнут серьезной доработке. Рабочий объем остался на прежнем уровне – 1.6 л. А вот мощность выросла до 98 лошадиные силы и 145 Нм крутящего момента.

Приятно, что возросшая мощность не повлияла негативно на «топливный аппетит». По паспортным данным новинка потребляет 7.2 литра бензина на 100 километров пути. Над прошлым двигателем ВАЗ-2114 за 3 года хорошо потрудились и внесли несколько преобразований.

Шатунно-поршневую группу облегчили на целых 39 процентов. Изменили привод газораспределительного механизма – теперь он натягивался в автоматическом порядке. Лунки для клапанов стали меньше в размерах. Качество хонингования цилиндров существенно выросло.

ТРАНСМИССИЯ

Все силовые установки ВАЗ-2114 работают вместе с пятиступенчатой механической коробкой передач, которая подвергалась усовершенствованию. Весь крутящий потенциал транслируется исключительно на передние колеса. И трансмиссию, и ходовую подвеску разрабатывали только российские инженеры.

ХОДОВАЯ ЧАСТЬ

Автомобиль был построен на платформе предыдущей модели – испытанной временем «девятки» (ВАЗ-2109), которая была подвергнута серьезной модернизации. Передние колеса работают со стойками McPherson, а задние с продольными рычагами или винтовыми пружинами. Управление машиной не вызывает самых приятных ощущений, так как отсутствует усилитель рулевого колеса.

Сам руль выполнен по типу шестерня-рейка. Тормозная система отечественного хэтчбека получила дисковые тормозные устройства впереди и барабанные механизмы сзади. Если брать средний скоростной режим в 80 километров в час, то тормозной путь при наличии пассажиров составит 40 м.

БЕЗОПАСНОСТЬ

Говорить об уровне безопасности Лада-2114 не очень приятно. Автомобиль не получил подушки безопасности и обладает слишком тонким металлом кузова, который не способен обеспечить должный уровень защиты в аварийной ситуации. Транспортное средство сильно деформируется даже при слабых ударах, поэтому можно посоветовать не передвигаться на больших скоростях.

Меняем прокладку головки блока цилиндров на ваз-2114 8-ми клапанный двигатель (видео внутри)
