Зачем нужно проводить диагностику

Обстоятельства, при которых владельцу транспортного средства желательно провести его комплексную диагностику:

Если он заметил «странности» при управлении автомобилем, например:
- увеличенный расход топлива;
- замедление при нажатии на педаль газа;
- длительный (дольше обычного) прогрев;
- не запускается / плохо запускается;
- заметно потерял мощность;
- издает посторонние шумы и стуки;
- выпускает черный или белый выхлоп;
- работает неравномерно и др.
После ДТП. Существует большая вероятность того, что рабочие компоненты авто имеют незаметные на первый взгляд повреждения, которые в любой момент могут создать вам проблемы.
При покупке автомобиля б/у. Диагностику проводят с целью приблизительной оценки остаточного ресурса двигателя, чтобы не купить «кота в мешке».
Он заботится о своем автомобиле, о безопасной езде, и старается регулярно проходить плановое техническое обслуживание.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.

Момент затяжки болтов ГБЦ ВАЗ 2112

Усилие измеряется в ньютонах на квадратный метр. Стандартная схема затяжки для 16 клапанной головы не требует особых изысков:

в правильной последовательности закрутить все 10 болтов при усилии 20 Н/м;
выждать 2 минуты и довернуть шляпки на 90 градусов;
спустя 3-4 мин. повторить предыдущий пункт.

Завод изготовитель настоятельно рекомендует соблюдать процедуру. От правильности затягивания на прямую зависит долговечность работы всей силовой установки. Если недотянуть болты, возможно появление течей масла или попадание антифриза в картер. При чрезмерном усилии, ломаются болты, что потребует капитального ремонта блока с высверливанием остатков резьбы.

Порядок монтажа и демонтажа

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

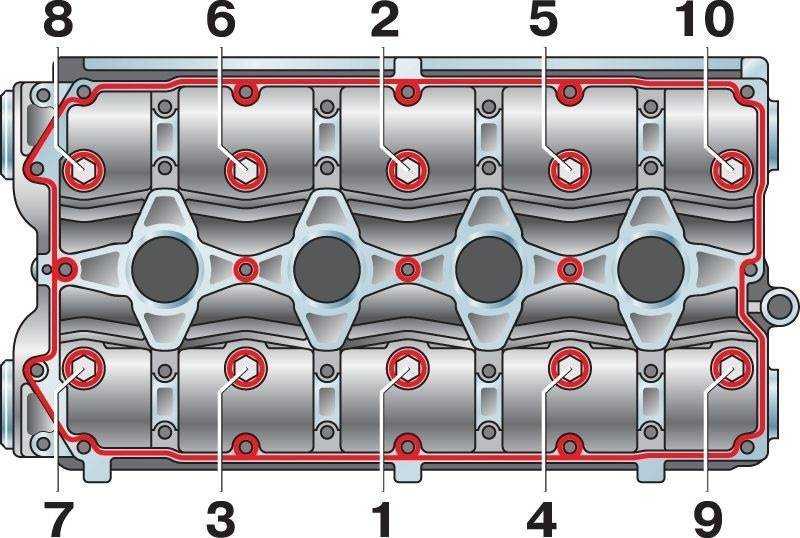

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

Первый проход – усилие составляет 20 Н*м;
Каждый винт доворачивают на 90 градусов вправо;
Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

Размещаем ГБЦ на блоке цилиндров;
Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Всем привет.

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе.Что нам понадобится: 1) Герметик анаэробный «Locktite» 20 мл — 150р 2) Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара 3) Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) — 100р пара 4) Патрубки вентиляции картера для мотора 21126 (21126-1014240-00 (Е-газ)- тонкий длинный, 21124-1014058-00 верхний малый, 21120-1014056-00) нижний большой- 3 штуки — 250р комплект 5) Фильтр «Knecht» KL23of — 150р 6) Очиститель карбюратора — 150р 7) Прокладки впускного коллектора и дросселя — 150р комплект БРТ

Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности

Снимаем крышку декоративную

Все провода, шланги вентиляции, дроссель убираем. Рессивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

У меня авто с кондиционером, Трубки мешаются. Возле гены находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки. Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.

Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор

Видеоматериал расскажет, как правильно затянуть резьбовые соединения на постели распределительных валов

Общие сведения по сборке

Предупреждения перед сборкой

При сборке двигателя используйте только новую прокладку головки блока цилиндров. Не допускается использование снятой(пусть даже аккуратно) прокладки.
Также не забывайте что перед ее установкой необходимо тщательно обезжирить сопрягаемые с ней поверхности. Сама прокладка при этом должна быть чистой и сухой. Не допускайте попадания масла на эти поверхности.
Перед сборкой проверьте болты блока цилиндров, они не должны быть вытянутыми, т.е. их длина не должна превышать 95мм. Если это так, то замените их новыми. Использование таких вытянутых болтов не допускается!
Перед сборкой двигателя смажьте резьбу и головки болтов. Для смазки подойдет обычное моторное масло. Смазывать болты необходимо за 30 минут до их использование, чтобы успели стечь излишки масла.
Не допускайте при установке зубчатого ремня его резкие перегибы(радиусом менее 20мм) во избежании порчи его корда.

Схема привода распределительных валов 2112

1 – зубчатый шкив коленчатого вала; 2 – зубчатый ремень; 3 – шкив насоса охлаждающей жидкости; 4 – натяжной ролик; 5 – шкив выпускного распределительного вала; 6 – задняя защитная крышка зубчатого ремня; 7 – шкив впускного распределительного вала; 8 – кольцо для датчика фаз; 9 – опорный ролик; А – метка ВМТ на зубчатом шкиве коленчатого вала; В – установочная метка на крышке масляного насоса; C и F– установочные метки на задней защитной крышке зубчатого ремня; D – установочная метка на шкиве выпускного распределительного вала; E – установочная метка на шкиве впускного распределительного вала.

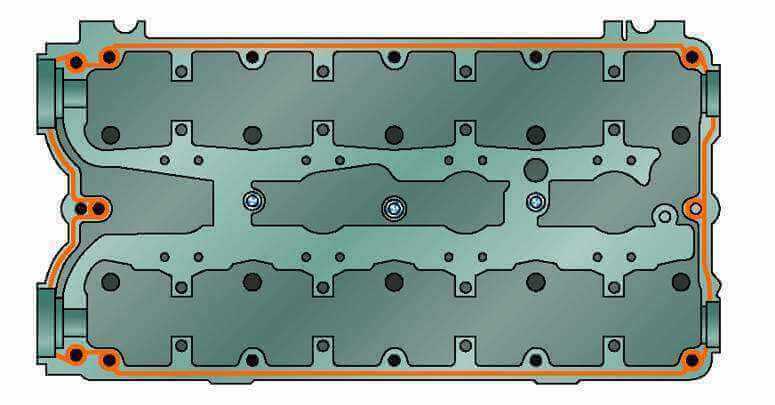

Схема нанесения герметика на верхнюю плоскость головки цилиндров

Первым делом, установите на стенд чистый блок цилиндров и заверните в него шпильки(если некоторые отсутствуют). Снимите крышки коренных подшипников и запрессуйте в блок цилиндров оправкой 67.7853.9621 недостающие форсунки для охлаждения поршней.

Установите в блок цилиндров коленчатый вал и шатунно-поршневую группу, прикрепите маховик к коленчатому валу, установите масляный насос и его маслоприемник, масляный картер с прокладкой и масляный фильтр, действуя, как описано в разделе двигателя 2110. Затем сборку двигателя проводите в следующем порядке.

Вставьте в блок цилиндров две центрирующие втулки и установите по ним прокладку головки блока цилиндров.

Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Установите по центрирующим втулкам головку блока. Затяните болты крепления головки цилиндров в определенной последовательности (рис. Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов) и в три приема:

– затяните болты моментом 20 Н·м (2 кгс·м);

– доверните болты на 90°;

– снова доверните все болты на 90°.

Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой и закрепите его болтами. Установите и закрепите заднюю защитную крышку зубчатого ремня.

Вложите сегментные шпонки в гнезда на передних концах коленчатого и распределительных валов и установите зубчатые шкивы. Заблокировав шкивы распределительных валов от проворачивания, закрепите их болтами с шайбами.

Приспособлением 67.7811.9509 поверните распределительные валы до совмещения меток на шкивах с установочными метками на задней защитной крышке зубчатого ремня (рис. Схема привода распределительных валов).

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса. Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.

Установите натяжной ролик и закрепите его в положении, соответствующем минимальному натяжению ремня. Установите и закрепите опорный ролик.

Наденьте зубчатый ремень на шкивы распределительных валов и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости, а правую ветвь заведите за опорный ролик. Наденьте ремень на шкив коленчатого вала и слегка натяните ремень натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ. Выполнять эту операцию обычными ключами не рекомендуется; Болты головки необходимо тянуть плавно, рывки не допускаются

Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи

Выполнять эту операцию обычными ключами не рекомендуется; Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

В несколько подходов доведением усилия затяжки до требуемого значения;
Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.

Современная компьютерная диагностика

На современных автомобилях очень мало используется старый метод питания двумя уровнями, плюс либо масса. Сигнал по CAN-шинам передается с помощью сложных аналоговых и системы двоичных сигналов, он идет от датчиков к ЭБУ, далее к исполнительным механизмам. При этом контрольная лампа, как и очень многие другие традиционные методы, как, например, в случае со старыми автомобилями, мало чем помогут. А в некоторых случаях могут навредить, нанеся повреждения проводке.

Эти тенденции привели к необходимости создания принципиально нового диагностического оборудования и разработке новых компьютерных программ, которые бы обеспечили быстрый доступ к необходимой информации о ремонтируемом автомобиле.

Теперь при помощи компьютерной диагностики имеется прекрасная возможность проверять работу не только двигателя, но и тормозных систем автомобилей, климатической установки, приборной панели, мультимедийных систем и тому подобное.

С помощью компьютерной проверки водитель может максимально точно и быстро проанализировать состояние отдельных механизмов, которые находятся под управлением электроники. Такая комплексная диагностика позволяет удостовериться в том, что машина действительно исправна.

С другой стороны, компьютерная проверка помогает оценить состояние лишь тех систем, которые основаны на электронике. Однако важнейшая работа в автомобиле достается механизмам. Это означает, что ошибки в показаниях датчиков могут возникать из-за механических неисправностей. Поэтому не спешите менять электронику, если обнаружите, что какой-то прибор работает не так, как нужно. Вполне возможно, что причиной этому является вышедший из строя механизм.

Какие инструменты взять для затяжки ГБЦ на ВАЗ-2112 для 8- и 16-клапанного двигателя

Для проведения работ вам понадобятся такие материалы и инструменты:

новая прокладка для ГБЦ и блока;
новые болты для установки головки;
2 головки 10 мм и вороток для болтов;
2 динамометрических ключа до 50 Н/м и до 100 Н/м.

Теперь будем действовать пошагово, чтобы все работы проделать правильно.

Вот инструкция по замене ГБЦ на ВАЗ-2112:

Контакты в блоке очистите от грязи, масла и жидкостей. Если прилипла старая прокладка, то снимите ее остатки.
Проверьте, в каком состоянии находятся отверстия, где вкручиваются болты. Отверстия должны быть чистыми, без грязи и остатков жидкости. В противном случае придется прикладывать усилия, чтобы вкрутить болты, а это может привести к их поломке.
Выставите новую прокладку по центрирующим направляющим в блоке.
Смажьте все узлы, подготовьте головку для работы, снимите с нее все детали.
Головку блока поставьте на прокладку и поместите болты в отверстия, закрутите их.
Момент затяжки должен быть 20 Н/м.
В той же последовательности протяните болты и доверните на 90 градусов.
Повторите протяжку так же, как указано в предыдущем пункте.

Как видим, затяжка ГБЦ на автомобиле ВАЗ-2112 16 и 8 клапанов необходима для того, чтобы ваша машина была в исправном состоянии и вас не подстерегали неприятные сюрпризы в виде неожиданных поломок.
