Лада гранта как регулировать клапана на двигателе 8 клапанов

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Особенности конструкции

После модернизации взятого в качестве эталона мотора 21114 двигатель 11183 имеет следующие нюансы конструкции:

• «высокий» блок цилиндров – высота увеличена на 2,3 мм в сравнении с 2110;
• крепеж – в отверстиях нарезана резьба М12 стандартного шага;
• коленвал – оригинальный, стальной, кованый, кривошипный радиус увеличен на 2,3 мм;
• прокладка ГБЦ – толщина 1,2 мм, обычная;
• камера сгорания – увеличена до 26 см 3 за счет двухступенчатого фрезерования;
• катколлектор – трубки короткие, форма блока округлая.

Для снижения себестоимости изготовления в двигатель установлена шатунно-поршневая группа, шкив и маховик коленчатого вала от мотора 2110. Объемы камер сгорания увеличены для двигателя с единственной целью – обеспечение степени сжатия на уровне 9,6 – 10,0.

Гидрокомпенсаторов в этом ДВС изготовителем не предусмотрено, поэтому, с одной стороны, допускается применение масла более низкого качества. С другой стороны – экономию эксплуатационного бюджета при использовании дешевой смазки «съедают» расходы на периодическую регулировку клапанов в СТО, поскольку производитель рекомендует делать ее чаще.

Основное навесное оборудование приводится в действие собственными ремнями. Конструкция натяжителей (например, генератора) оставляет желать лучшего. Зато ДВС позволяет увеличить мощность нижеприведенными способами. Причем, разумная форсировка не требует производить капитальный ремонт чаще установленного срока.

Даже без улучшения характеристик мотор тяговитый и приемистый, вырабатывает заявленный производителем ресурс на 200%. Имеющиеся ремонтные размеры поршневой группы позволяют повысить период эксплуатации с учетом нескольких капремонтов до миллиона км пробега.

Что лучше 8-ми или 16-ти клапанная двигательная система

Выбирать тип двигателя следует с учетом условий эксплуатации авто

Сравнение следует производить, исходя из способа эксплуатации автомобиля, стиля езды, наличия средств для ремонта. Лучшими с точки зрения ремонтоспособности считаются моторы с 8-ю клапанами. Их основное достоинство — быстрый старт работы двигателя, низкое потребление топлива. Такие агрегаты чаще всего приобретаются для езды по городу. Более того, основная причина, по который выбор падает именно на эти двигатели — при разрыве ремня ГРМ не выходит из строя клапанная система. Это обеспечивается наличием полостей в структуре двигателя, куда отлетают клапаны при чрезвычайной ситуации, связанной с разрывом газораспределительного ремня. 8-клапанная Гранта не может похвастаться низким уровнем шума в салоне от работающего двигателя. Пожалуй, это все минусы.

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Таким образом, можно сделать следующие выводы:

1. Выбор клапанной системы авто — индивидуальное решение каждого автолюбителя.
2. Если следить за состоянием рабочих элементов авто, то можно избежать капитального ремонта, стоимость которого сопоставима с покупкой нового двигателя, и при этом благополучно ездить на 16-клапанном двигателе.
3. Во всех остальных случаях рекомендуется приобретать авто с 8-клапанами. Отзывы о Ладе с такой комплектацией можно получить у владельцев отечественных авто.

Следует сразу отметить, что тем автомобилям Лада Гранта, на которых установлен 16-клапанный двигатель, такая регулировка не потребуется. Дело в том, что такого рода моторы оборудованы гидрокомпенсаторами. Но если ваша «Гранта» оснащена 8-клапанным движком или с облегченной поршневой, через каждые несколько тысяч километром потребуется проводить регулировку клапанов.

Периодичность проведения такой процедуры зависит исключительно от того, насколько ваш автомобиль нуждается в этом. Дело в том, что существует огромное количество автомобилей отечественного производства, которым регулировка клапанов не требуется даже после 100 тысяч километров пробега. Но как только вы услышите стук, доносящийся из-под клапанной крышки, который появляется в основном на хорошо прогретом моторе, или же двигатель автомобиля и вовсе отказывается заводиться, существует огромная вероятность того, что причина кроется именно в неправильно выставленном зазоре между толкателями клапанов и шайбами.

А сейчас предлагаем вашему вниманию весь список инструментов, необходимых для того, чтобы отрегулировать клапаны на Ладе Гранта собственными силами:

• торцевая головка (диаметр 10) с трещоткой либо воротком;
• пинцет (понадобиться для того, чтоб изъять старые шайбы);
• щупы от 0,05 до 1 мм;
• приспособление для регулировки (подойдет такое же, как для ВАЗ-2108);
• регулировочные шайбы (их необходимо приобрести после того, как текущий зазор будет измерен).

Кстати, на двигателе Лады Гранта с 8 клапанами их регулировку специалисты настоятельно рекомендуют проводить после того, как она пробежала 25 тысяч километров. В первую очередь данное действие необходимо для значительного повышения КПД движка.

Гнет ли клапана Лада Гранта при разрыве ГРМ?

Обрыв ремня ГРМ приводит к деформации клапанов

Основная проблема владельцев Лада Гранта с 8-ми клапанным двигателем — необходимость капитального ремонта мотора в случаях обрыва ремня ГРМ. Несмотря на то, что Гранта спроектирована на основе Лады Калины, которая имеет надежный двигатель с точки зрения подверженности его разрыву клапанов, при возникновении подобной ситуации проблем не избежать.

Многочисленные отзывы о Ладе позволяют сделать вывод, что основная причина кроется в клапанной системе (8 или 16). Для моторов с 16 клапанами предусмотрено наличие удлиненных поршней с углублениями внутри ДВС. Проще говоря, при разрыве ремня ГРМ клапаны не встречаются с работающим поршнем, а падают в эти пазы. Иная ситуация складывается с Лада Гранта Лифтбек с 8 клапанным двигателем.

В моторе Лады Гранты присутствует облегченная поршневая система. Она повышает мощность автомобиля при движении на высоких скоростях, однако снижает скорость разгона на коротких дистанциях. Для достижения такого результата потребовалось укоротить поршни ДВС. Таким образом, разрыв газораспределительного ремня приводит к тому, что клапаны гнутся.

Такая же проблема может возникнуть и с двигателем Лады Приоры (или ВАЗ-11186). Однако она имеет широкий ремень ГРМ, что снижает риски выхода из строя клапанной системы практически к минимуму, независимо от того, 8 или 16 клапанов используется

Важно иметь в виду, что разрыв ремня — очень редкая ситуация. Она может возникнуть в случае, если автомобиль или начинает движение при буксировке

Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов. Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий.

Регулировка клапанов без оставления меток

Помимо классического способа регулировки с выставлением ВМТ, существует следующая практика:

1. Домкратим правую сторону машины, вывешиваем колесо.
2. Снимаем крышку клапанов, устанавливаем фиксатор в коромысло.
3. Проворачиваем колесо до тех пор, пока поршень не окажется в верхней мертвой точке.
4. Замеряем зазор клапана, определяем размер металлической шайбы, которую необходимо установить.
5. Нажимаем кулачком (приспособление) на поверхность клапана, извлекаем изношенную шайбу, устанавливаем новую.
6. По аналогии проводим ремонт оставшихся цилиндров.

Данный метод регулировки хорош в пути, когда вблизи отсутствуют СТО.

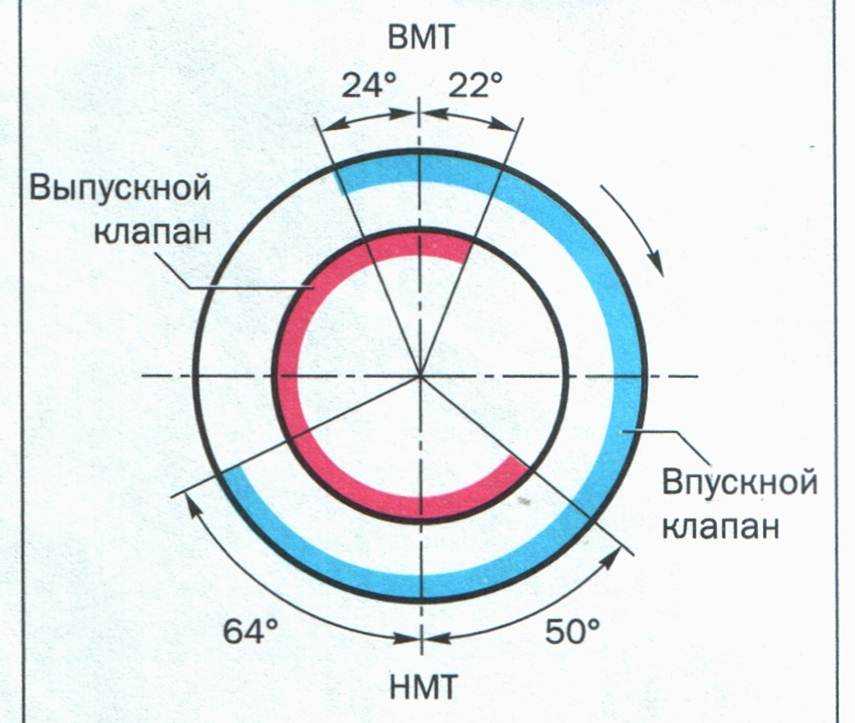

Фазы газораспределения

И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы

: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы

: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм,

гдеА – замеренный зазор;В – толщина извлеченной шайбы;С – номинальный зазор;Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

График обслуживания и проводимые работы

Изучив основные сведения про ТО для автомобилей линейки Лада Гранта, стоит отдельно взглянуть на то, когда проводится первое обслуживание машины, чем 8-клапанная версия отличается от 16-клапанной и какой список работ актуален для того или иного ТО.

Нулевое ТО

Хотя это считается первым техническим обслуживанием, по факту это нулевой, поскольку актуален не для всех версий Лада Гранта.

Так называемое ТО-0 имеет свои особенности, предусмотренные предписанием отечественного автопроизводителя от 20 марта 2013 года.

Согласно этой директиве, для 8-клапанных двигателей, устанавливаемых на Lada Granta, в рамках нулевого ТО требуется провести только регулировку клапанов. Делается это в период с 2 до 3 тысяч километров пробега.

Если под капотом стоит 16-клапанный двигатель, ТО-0 проводить не требуется, как и делать какие-либо записи в сервисной книжке.

Поэтому зачастую актуально изучить перечень необходимых работ на автомобилях Лада Гранта в рамках 1, 2, 3 и всех последующих регламентированных ТО. Соблюдая установленный графики и выполняя необходимый список работ, удаётся поддерживать машину в оптимальном техническом состоянии.

ТО-1

Проводится через год с начала эксплуатации, либо спустя 15 тысяч километров по пробегу.

Здесь предусмотрено прохождение следующих проверок и работ:

• полный перечень прописанных для всех ТО работ;
• замена салонного фильтра;
• проверка натяжения ремня и регулировка клапанов (для 8-клапанных версий);
• система охлаждения и уровень антифриза;
• электрооборудование;
• уровень масла в коробке передач и признаки подтёков;
• подвеска;
• рулевые механизмы;
• электролит в аккумуляторе;
• тормозные колодки, цилиндры и пыльники;
• зазоры на рулевой рейке;
• люфт рулевой рейки;
• кондиционер.

Все работы, кроме первых 3 пунктов, относятся к категории дополнительных.

ТО-2

Актуально через 2 года или спустя 30 тысяч км.

К обязательным работам относятся:

• все мероприятия для ТО-1;
• смена воздушного фильтра;
• топливного фильтра;
• ремня генератора;
• свечей зажигания.

Дополнительно нужно проверить тормозные колодки и состояние тормозного узла.

ТО-3

Требуется по мере пробега в 45 тысяч километров или через 3 года с начала эксплуатации машины.

Обязательно нужно выполнить такие работы:

• операции в рамках всех ТО;
• заменить фильтр салона;
• залить новую тормозную жидкость;
• отрегулировать зазоры на клапанах и проверить натяжение генераторного ремня (8-клапанные мотор);
• поменять жидкость охлаждения.

К дополнительной проверке относятся работы, прописанные в ТО-1.

ТО-4

В рамках 4 планового обслуживания список работ аналогичен тому, который проводится на ТО-2. Исключением является замена свечей зажигания.

Проводится, когда пробег достигает 60 000 км.

ТО-5

Актуально для 75 000 км. пробега либо 5 лет с начала эксплуатации Лады Гранты.

В рамках этого обслуживания нужно:

• выполнить работы и проверку согласно ТО-3;
• поменять антифриз (жидкость охлаждения);
• установить новый кислородный датчик;
• залить новое масло в механическую коробку;
• поменять ремень ГРМ, если это 8-клапанный ДВС.

Как видите, периодически работы повторяются, и регламентные процедуры не сильно отличаются от предыдущих ТО.

ТО-6

Это уже внушительные 90 тысяч километров. Однако в рамках этого ТО проводятся те же операции, что и в случае с ТО-2. Но потребуется ещё и заменить тормозную жидкость.

ТО-7

В рамках условно заключительного ТО на отметке в 105 тысяч километров работы аналогичны тем, которые выполняются на ТО-1.

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

• набор торцевых головок с воротком и трещоткой;
• шприц для удаления моторного масла;
• фигурные и плоские отвёртки;
• специнструмент для утапливания клапанов;
• серия специальных щупов;
• пинцет;
• плоскогубцы с длинным захватом;
• регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

1. Снять кожух, который закрывает привод газораспределительного механизма.
2. Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
3. Поверхность под головкой очищается от масла с помощью шприца.
4. Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
5. На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
6. Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
7. После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
8. С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
9. Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
10. Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
11. После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Операция, если разобраться, несложная. Надо строго следовать пошаговой инструкции, и с такой процедурой справится даже новичок.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.

Признаки того, что необходима регулировка клапанов (видео от «Теории ДВС»)

Существуют определённые признаки в работе автомобиля, которые подскажут, что регулировать клапаны необходимо.

Самым очевидным из них будет то, что двигатель автомобиля на холостых оборотах начинает трястись и дёргаться. Чаще всего, причина такого поведения заключается именно в плохой регулировке клапанов.

И, конечно же, нужно следить за посторонними звуками, определить на слух которые совсем не сложно. Достаточно просто поставить рядом два автомобиля, один с отрегулированными клапанами, а другой — тестируемый. Заведите два автомобиля по очереди и сравните «шумность» работы двигателей.

Всегда боялся сам что-либо ремонтировать в машине, но прочитав эту статью, решил отрегулировать клапана сам. После покупки всего необходимого приступил к работе. Делал все точно по инструкции с сайта. Выполнил данную работу очень быстро. Большое спасибо за столь ценную и полезную информацию.

Регулировка клапанов на Лада Гранта с 8-клапанным двигателем

Автомобилистам довольно часто приходится сталкиваться с проблемой нестабильной работы силового агрегата во время езды на больших и низких скоростях. Такие существенные перепады делают поездку не комфортной, как для водителя, так и для пассажиров. Регулировать клапана нужно только на 8-клапанных движках, которые входят в базовую комплектацию всех авто серии Lada Granta.

Неправильно отрегулированные клапанные системы становятся причиной образования большого зазора между двигательными элементами, что грозит разгерметизацией. Именно поэтому каждому автовладельцу нужно знать, как проводится регулировка клапанов на Гранте с 8-клапанным двигателем.

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

• легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
• металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
• нестабильная работа на холостом ходу;
• затрудненный запуск мотора;
• детонация силового агрегата;
• снижение динамики разгона;
• педаль акселератора малоинформативная;
• падение мощности;
• повышенный расход горючего;
• периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.
