Замена мотора печки lada 2109 (ваз 2109): видео

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко

Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом

Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

демонтируем центральную консоль;
заводим автомобиль;
берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
провод «минус» – замыкаем на кузов;
провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

тестер горит – переключатель находится в рабочем состоянии;
тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

Данная деталь сгорела.
Электродвигатель плохо контактирует с массой транспортного средства.
В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Как снять моторчик печки ваз 2109

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

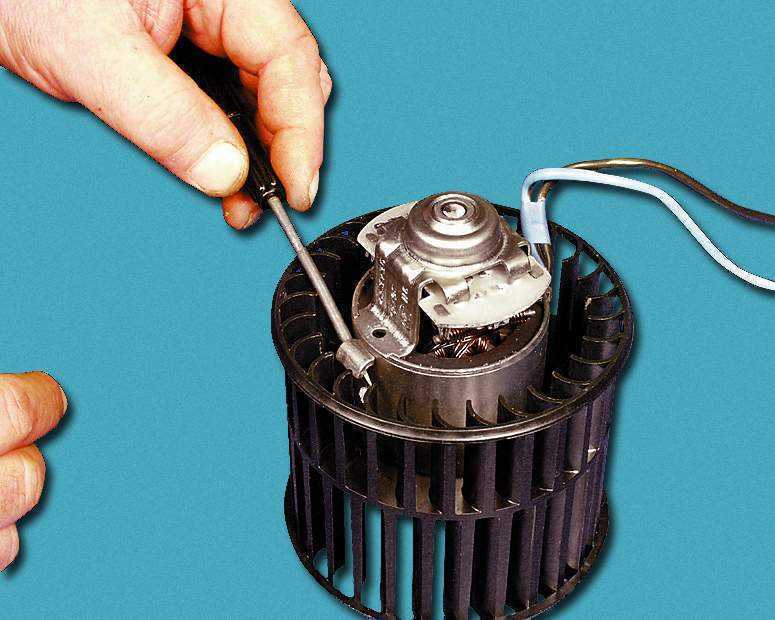

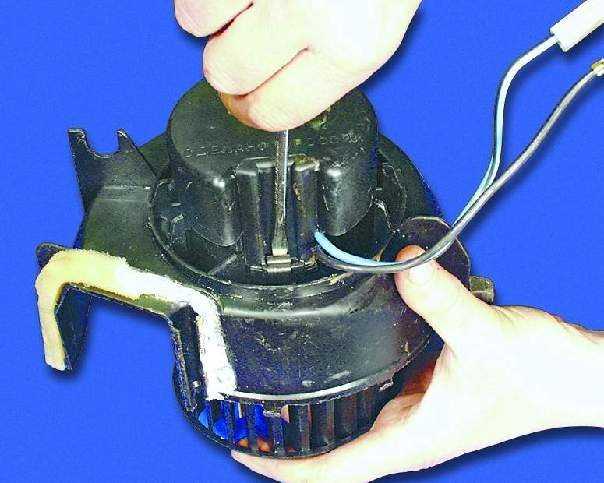

Моторчик печки: ремонт

Для начала стоит проверить, нет ли посторонних предметов в воздуховоде, так как они могут способствовать возникновению шума при соприкосновении с крыльчаткой. Если они отсутствуют, придется разобрать электромотор. Процесс разборки имеет схожий принцип для различных видов устройств.

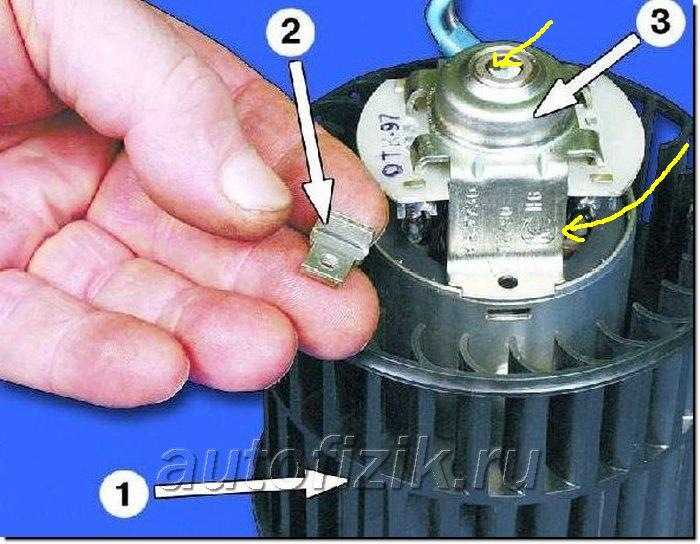

Нужно вытащить якорь, для этого обеспечивается доступ к щеточному узлу путем снятия крышки вентилятора. Очищаются и смазываются втулки, находящиеся на крышке и корпусе.

Подшипники тщательно промываются в керосине, предварительно с них снимаются пыльники, выполненные из резины, и смазываются литолом. Такой алгоритм зачастую позволяет вернуть подшипникам работоспособность.

При необходимости их можно заменить на новые. При этом перед снятием на валу отмечаются посадочные места. Для удаления можно воспользоваться отверткой или керном, но оптимальным вариантом является специализированный съемник.

Запрессовка нового элемента осуществляется молотком или древесным бруском, при этом желательно нанести машинное масло на шток.

Коллектор желательно очистить от возможных окислительных явлений, перед тем как собрать моторчик печки. Благодаря этому электропроводность со щетками улучшится. Смазывание вентилятора литолом обеспечит более легкий монтаж в пластмассовый стакан.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Что такое вентилятор печки

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

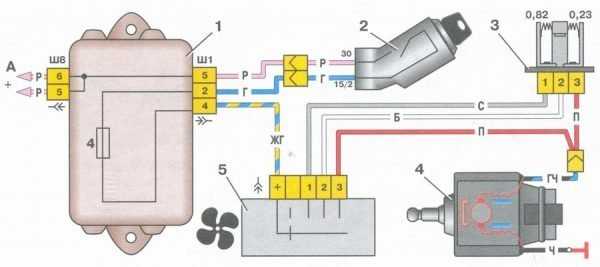

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

монтажный блок предохранителей;
замок зажигания;
дополнительный резистор;
электродвигатель вентилятора;
переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Замена моторчика печки ВАЗ 2114, 2115, 2109 своими руками.

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;
Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень
поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).
Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Поломка переключателя

Сам переключатель зачастую приводит к возникновению проблем. При помощи стандартной лампочки, имеющей припаянные проводки, можно проверить данное устройство. Для того чтобы обеспечить свободный доступ к нему, отключается основная часть консоли. При включенном двигателе один провод ставится на «минус», другой прикасается ко всем скоростям по отдельности. При срабатывании лампы на каждом элементе можно не сомневаться в работоспособности переключателя. При отсутствии реакции провод ставится на «плюс». Лампа должна загореться, а если этого не произошло, возможна поломка предохранителя, либо моторчик печки имеет обрыв в цепях.

Схема отопителя

Отопитель монтируется в салоне под приборной панелью по средствам гаек на болты, которые приварены к коробке воздухопритока. Разогреваемый в отопителе воздух по средством каналов (воздуховоды) поступает внутрь салона. Воздуховоды располагаются снизу приборной панели и имеют уплотнительные прокладки.

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент	Что это
1.	Скоба фиксации кожухов печки
2.	Заслонка для управления отопителем
3.	Левый кожух печки
4.	Тяга заслонки для подогрева зоны ног
5.	Уплотнительная прокладка радиатора
6.	Радиатор
7.	Прокладка уплотнительная печки
8.	Электромотор печки
9.	Кожухи вентилятора отопителя
10.	Рабочее колесо вентилятора
11.	Заслонка обогрева
12.	Воздуховод для подогрева лобового стекла
13.	Воздуховод бокового сопла
14.	Боковое сопло
15.	Заслонка центрального сопла
16.	Толкатель (лопаток);
17.	Ось лопатки
18.	Непосредственно сама лопатка
19.	Рычаг закрытия центрального сопла
20.	Тяга заслонки подогрева лобового стекла
21.	Рычаг изменений направлений потоков воздуха
22.	Ручка управления подогревом воздуха
23.	Ручка для подачи воздуха на лобовое стекло
24.	Ручка для подачи воздуха к ногам
25.	Кронштейн рычажков управления
26.	Скоба фиксации оболочки тяги
27.	Тяга управления краном печки
28.	Тяга заслонки управления печкой
29.	Заслонка подогрева зоны ног
30.	Ось рычажков управления воздухом
31.	Винтовой стяжной хомут
32.	Клапан крана печки
33.	Корпус крана отопителя
34.	Рычажок клапана
35.	Шланги соединения крана с радиатором печки
36.	Воздуховод внутренней вентиляции
37.	Окна подогрева для ног задних пассажиров
38.	Кран печки
39.	Окно для подогрева зоны ног водителя
40.	Облицовка центральной стойки
41.	Внутренняя полость центральной стойки
42.	Воздуховод вытяжной вентиляции
43.	Обшивка центральной стойки
44.	Облицовка дефлектора вытяжки
45.	Клапан из резины
46.	Корпус дефлектора
47.	Дефлектор вытяжной вентиляции
I	Отопитель
II	Схемы работы печки
III	Кран печки
IV	Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Замена моторчика печки ваз 2109 еще один способ

Я уже давно собирался заменить свой вентилятор отопителя так как его свист скрип и другие непонятные звуки по появляющиеся то пропадающие действовали на нервы. Новый вентилятор был куплен и уже с месяц валялся в багажнике недоставало только 2 вещей : свободного времени и желания. И вот сегодня выдался выходной, делать было особо нечего и я решил заняться своей машинкой. Сходив в магазин и купив маленькую отвёртку я приступил к работе.

Для начала открутил 5 саморезов крепления решётки воздухопритока

Затем сняв решётки, открутил ещё 4 самореза крепления защитного кожуха . Для того что бы его вытащить потенул его на себя, приподнял вверх заднюю часть и раздвинув в стороны края спокойно вытащил его

И вот уже перед нами виднеется вентилятор. Открутив 2 болта его крепления и убрав резиновые шайбочки что бы не потерять я вспомнил что нужно отсоеденить провода.

Провода находятся под панелью в самом углу .Первым делом отсоеденил колодку плюсового провода. Потом минут 5 изкал где же находится провод массы и отогнув какую то шляпу ( типо утеплителя ) я разглядел болт с приклепленной клеммой массы Отвернуть болт не составило труда и я сного переместился в подкапотное пространство.

Ну вот и всё подумал я. Снятие законченно. Сейчас аккуратно вытащу вентилятор, поставлю новый и дело в шляпе. Но не тут то было. Крутив туда сюда я не мог понять как его вытащить не сломав. Я был в отчаянье проделать такую работу и застопориться на такой ерунде. Уже были мысли бог с ним разобрать ( сломать ) и вытащить я его смогу но как засовывать новый?

Мне на счастье мимо проходил сосед он мне и подсказал идею что бы вытащить и вставить вентилятор положи на металлические части, разрезанную бутылку тем самым пластиковый корпус вентилятора не будет врезаться в металл а будет скользит по нему.

Последовав совету я нашёл в багажнике какую то бутылку отрезал у неё горлышко и дно, разрезал пополам и положил на места отмеченные красным на фото. После небольших усилий вентилятор вытащился как по маслу. Вставить Тоже не составило труда спасибо бутылке и соседу за идею. собрал уже быстрее и в обратном порядке

Вот так примерно я разрезал бутылку.

Ну вот в принципе и весь процесс . Делая это в первый раз я потратил 2 часа работы. Если бы не геморрой с вытаскиванием, было бы быстрее.

Если есть какие то вопросы оставляйте коментарии.

Замена вентилятора (моторчика) печки

Думаю, что многие владельцы не только ВАЗ 2109-2108, но и остальных отечественных автомобилей сталкивались с проблемой, когда при включении печки моторчик начинал завывать, как поросенок. Так вот, можно конечно смазать все это дело, но практика показывается, что надолго этого не хватает и ужасный визг или скрип, называйте как хотите, опять появляется. В этом случае необходима замена вентилятора, точнее говоря — самого мотора в сборе.

Для проведения данной процедуры ремонта, нам понадобятся такие инструменты, как:

Крестовая отвертка
Головка на 10
Трещоточная рукоятка

Порядок снятия и установки моторчика печки на ВАЗ 2109-2108

Первым делом необходимо открыть капот автомобиля и открутить 5 болтов крепления пластиковой накладки, как показано на фото:

И снимаем ее, чтоб в дальнейшем она не мешалась:

Теперь необходимо снять уплотнительную резинку капота:

Чтобы потом сдернуть без проблем защитный кожух, под которым как раз-то и находится моторчик печки на ВАЗ 2109-2108:

После чего доступ к вентилятору открыт:

Как видите из приведенной выше картинки, необходимо открутить два болта крепления, которые находятся по бокам от мотора:

Ну а дальше придется немного помучиться. Дело в том, что на ВАЗ 2109-2108 провода питания припаяны непосредственно к моторчику, а выводы соединены в салоне автомобиля с электропроводкой. Мягко говоря, решение просто идиотское. Теперь в салоне, просунув руку под панель с водительской стороны, находим штекер плюсового провода и отсоединяем его:

В этом же районе находится минусовой провод, а с ним еще больше проблем, так как крепится он гайкой, и чтобы ее открутить, нужно сначала нащупать ее рукой, и потом с помощью головки и трещотки сделать эту работу. Сразу же из салона можно просунуть эти провода через уплотнительную резинку в отверстии кузова — она видна на верхнем фото — оттуда входи в салон два провода.

И теперь с наружной стороны проворачивая моторчик печки под разными углами, находим наиболее удобнее положение, и вынимаем его через правую сторону (по ходу движения автомобиля):

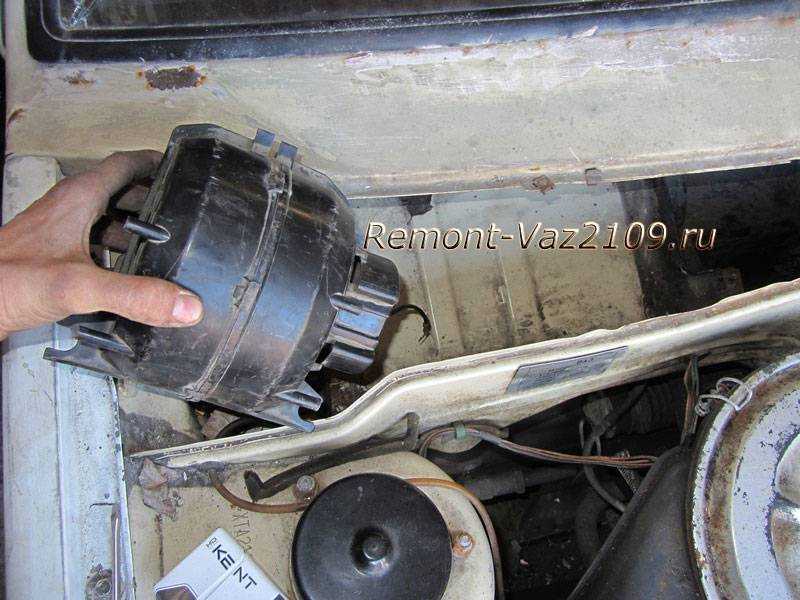

И окончательно вынимаем его из подкапотного пространства, как показано на фото ниже:

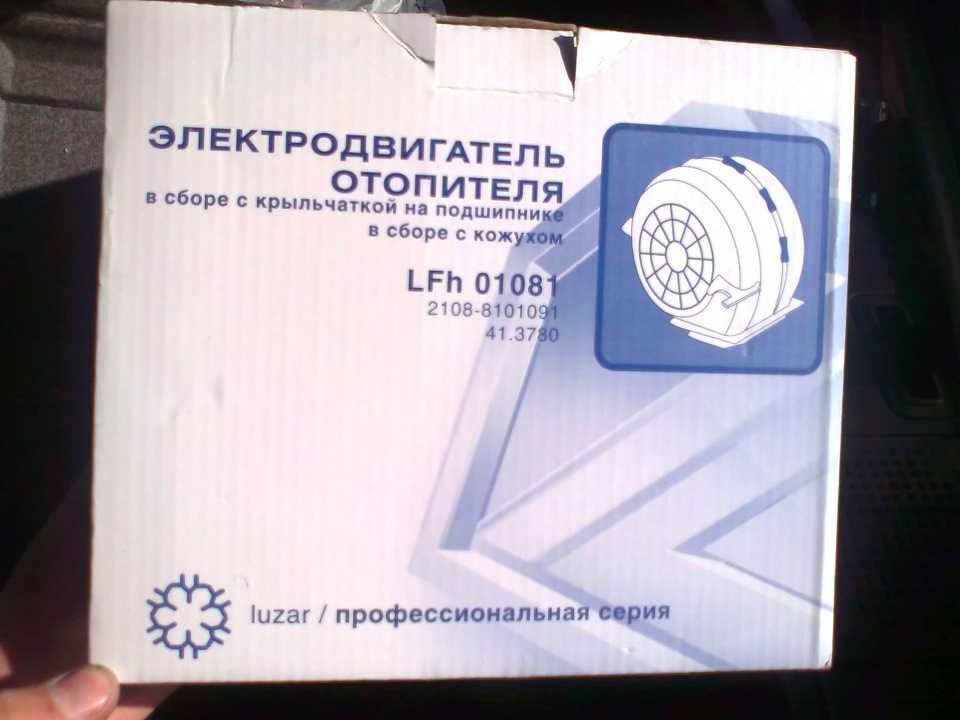

Если деталь нуждается в замене, необходимо купить новый вентилятор печки, цена которого на ВАЗ 2109-2108 составляет около 500 рублей за один моторчик. А если покупать в сборе с корпусом, то цена будет около 1000 рублей. Установку проводим в обратном порядке.
