Замена радиатора печки ваз 2115

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

Замена радиатора отопителя без снятия панели приборов

Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
Открутите винты крепления бардачка и консоли.
Снимите кожух рулевой колонки.
Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
Отсоедините разъём прикуривателя.
Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
Открутив два шурупа, выньте блок сигнализаторов.

https://youtube.com/watch?v=GcNZ7y50KQ4

Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
Выкрутите болты крепления блока управления двигателя.
Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
Выкрутите шуруп между торпедой и рулевой колонкой.
Снимите крышку с теплообменника.
Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.

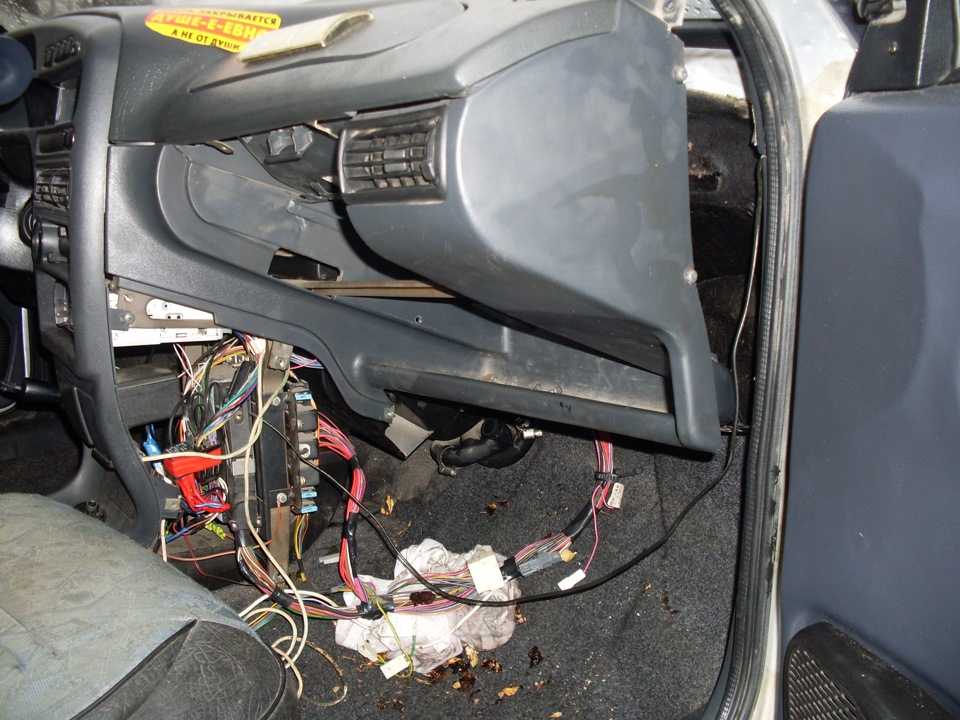

Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
Достаньте теплообменник, отвернув три самореза крепления к корпусу.

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
Снимаем боковые накладки.
Снимаем магнитолу (если она у вас есть).
Отключаем прикуриватель и снимаем пепельницу.
Отсоединяем рычаги управления печкой.
Выкручиваем два самореза на правой и левой стороне приборки.
Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
Откручиваем винты крепления приборки в районе центральной консоли.
Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.

Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
Отодвигаем накладку и после пометки разъёмов отключаем их.
Снимаем накладку на рулевой колонки, открутив крепление.
Откручиваем нижнее крепление кронштейна.
Извлекаем промежуточный корпус из гнезда торпеды.
Откручиваем держатель и контроллер реле системы впрыска топлива.
Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
Снимаем декоративные вставки на приборке.
Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

Отключите минусовую клемму с аккумуляторной батареи.
Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Демонтаж мотор-вентилятор Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Это интересно: Как выполнить замену салонного фильтра Хендай Солярис самостоятельно: пошаговая инструкция, где находится

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Порядок снятия

Перед тем как снять вентилятор печки ВАЗ-2115, в целях безопасности отсоединяем клеммы с аккумулятора автомобиля (можно для этого снимать только минусовую клемму).

Затем в салоне автомобиля под панелью приборов снимаем защитный боковой кожух со стороны правой ноги водителя. Он крепится снизу и сверху на двух саморезах.
Теперь отсоединяем провода установка. Размыкаем клемму плюсового провода (обычно он имеет синий цвет), находящуюся там в месте расположения отопителя. Для снятия кольцевой клеммы минусового провода (обычно черного цвета), откручиваем гаечным ключом удерживающую ее гайку, снимаем шайбу и саму клемму. Если вы планируете менять деталь полностью, провода можно перерезать, так как они довольно коротки.
В подкапотном пространстве откручиваем два винта, крепящих кожухи, укрывающие деталь, снимаем этот защитный кожух.
Откручиваем два винта крепления детали, удерживающие защитный кожух (иногда его называют чулком) с двух сторон.
Вытягиваем провода из резинового уплотнителя.
Приподнимаем вентилятор и выводим из зацепления с корпусом автомобиля его переднюю опору. Сдвигаем деталь на себя, а затем, поворачивая на 90 градусов в сторону пассажирского сидения до уширения выемки в кузове. Вынимаем деталь наружу.
Если внутри скопился мусор или электрический моторчик требует ремонта или смазки, то производим разборку кожухов вентилятора. Для этого освобождаем их защелки и разъединяем части. Теперь извлекаем сам моторчик с крыльчаткой.
Сборка детали и установка в автомобиль проводится в обратном порядке.

Наглядно процесс снятия можно увидеть в следующем сюжете: «Как снять вентилятор печки ВАЗ 2115: видеоинструкция».

Очистка системы отопления автомобиля от скопившегося мусора – один из пунктов подготовки автомобиля к зимнему сезону. Этим вы сможете обезопасить себя от неприятностей, возникающих в самый неподходящий момент, тем самым увеличив срок службы деталей отопительной системы.

Замена крана отопителя ВАЗ 2114

Откручиваем две гайки на 10 на моторном щите. (фото в начале статьи)
Если вы меняете и краник и радиатор, то вынимаем краник вместе с патрубками, после того как отсоедините их от радиатора

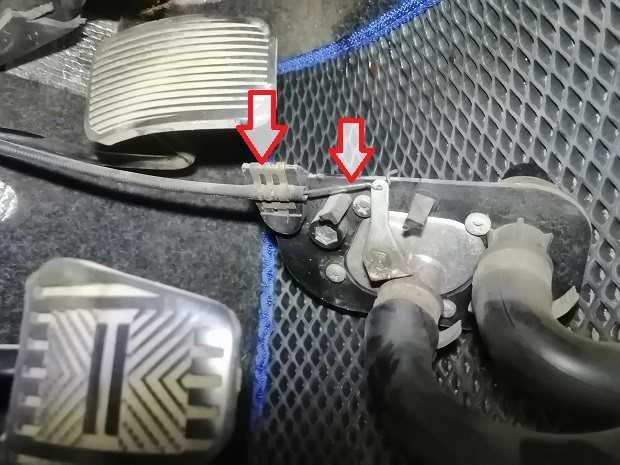

Снимаем защелку и тросик

Тросик управления краном печки.

В новый кран печки вставляем монтажные болты, а также монтируем патрубки в том положение в котором они были на старом кране и затягиваем хомуты, что бы потом не мучится.

Перед установкой крана печки на место подключаем тросик и проверяем что бы кран полностью открывался и закрывался при изменении положения ручного переключателя тепло холод.
Если все в норме устанавливаем кран на место, подключаем патрубки и заливаем антифриз и наслождаемся горячим воздухом из отопителя даже при работе на холостых.

Ради интереса я замерил температуру воздуха на выходе из дифлектора на центральной консоли, при полностью прогретом двигатели и температуре наружного воздуха +12 термометр показал +43 градуса на втором положении вентилятора.

Все очень просто, на замену радиатора ушло примерно 1,5 часа, а на замену крана 30 минут. Данную процедуру легко выполнить своими руками, в обычном гараже даже без помощника.

Удачи на дорогах. Ни гвоздя. Ни жезла!

Последовательность промывки

Чтобы промыть самостоятельно радиатор печки, от владельца Mercedes Sprinter потребуется выполнить несколько последовательных действий.

Снять клеммы с аккумуляторной батареи. Сначала минус, затем плюс. Так удастся избежать появления ошибок в системе управления. Сам отопитель нужно поставить в режим максимального нагрева.
Слить жидкость охлаждения. Сейчас радиатор заполнен антифризом. Его следует слить. Иначе при снятии патрубков всё начнёт выливаться на пол. Слить можно, постаравшись аккуратно открутить патрубки. Но лучше делать это через сливное отверстие.
Демонтировать патрубки с печного радиатора. Тут придётся действовать через подкапотное пространство. Лучше забраться под Спринтер. Найдите 2 патрубка, которые идут в салон. Обычно их легко отыскать. Ослабьте хомуты, после чего снимите сами трубки. Оттуда наверняка будет литься остаток жидкости охлаждения. Так что заранее подготовьте ёмкость, чтобы направить её туда, а не вам в ноги.
Подключить выбранный насос и подходящие по длине шланги. Вам потребуется пара шлангов. Убедитесь, что они подошли по диаметру. Их нужно надеть на патрубки и затянуть хомутами, чтобы ничего не выливалось при промывке. Свободный конец одного шланга соедините с насосом. Второй конец обмотайте обычной марлей и просто опустите в тару с приготовленной заранее промывочной жидкостью. Ещё на насос нужно надеть небольшой шланг, чтобы выполнялся забор жидкости. В качестве нагнетателя можно взять насос для полива, циркуляционный котельный насос, либо помпу отопителя для ГАЗели. Они доступные и недорогие.
Подготовить жидкость для очистки теплообменника. Чтобы удалить образовавшуюся накипь и грязь с радиатора, можно воспользоваться специальными средствами из магазинов автохимии, жидкостями для очистки канализационных засоров, каустической содой или дешёвой лимонной кислотой. Причём лимонная кислота считается самой безопасной, а по безопасности не уступает конкурентам. На 150-200 грамм кислоты требуется 5-6 литров воды. Перемешайте и нагрейте смесь. Промывать лучше горячей жидкостью. Так что температура должна быть не менее 75 градусов Цельсия.
Включить насос. Заполните шланг для забора жидкости раствором, а затем быстро поместите трубку в ёмкость. Включите в сеть свой насос. И начнётся сам процесс очистки. Жидкость начнёт циркулировать, сливая её в ведро и снова забирая в радиатор. Для этого и нужна марля, чтобы грязь заново не заходила в систему. Когда радиатор печки сильно забит, вода выходит небольшой струйкой. Но по мере увеличения воздействия кислоты, набор будет становиться всё сильнее. Чтобы полностью промыть радиатор, может потребоваться 1-3 часа. Зависит от состояния печного радиатора. Если загрязнения окажутся сильные, то промывка в итоге может и не помочь вашему Спринтеру. Придётся брать новый радиатор и менять его.
Менять направление подачи жидкости. Это нужно делать с интервалом примерно 15-20 минут. Просто поменяйте местами шланги, подключённые к насосу. Так эффективность процедуры окажется заметно выше.
Промыть чистой и дистиллированной водой. Оставлять в системе остатки кислоты нельзя. Поэтому после промывки возьмите ведро с обычной водой. Прогоните её через систему. Затем воспользуйтесь дистиллированной водой и сделайте то же самое.

Остаётся только залить свежий антифриз в систему охлаждения своего Mercedes Sprinter, а также убедиться в отсутствии воздушных пробок.

К сожалению, промывка не является 100% средством от проблем с печным радиатором. Это касается как Mercedes Sprinter, так и любого другого автомобиля с жидкостной системой охлаждения.

Так что когда промывка не помогает, единственный вариант спасти печки на Mercedes Sprinter — это купить новый радиатор и установить его вместо изношенного теплообменника.

Как провести диагностику работоспособности отопителя ВАЗ-2115

Включить переключателем 1 первую, после чего вторую и третью скорости.
При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

Причины поломки могут быть разные:

Неисправный вентилятор — полное отсутствие работы печки.
Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор. необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как отапливается салон ВАЗ2115

Летом, чтобы кабина не перегревалась, водители отключают кран отопителя, перемещая рычаг привода в соответствующее положение, тем самым перекрывая поток нагретой охлаждающей жидкости до радиатор ВАЗ печи2115. Другими словами, антифриз или антифриз циркулируют в системе в обход нагревателя.

В холодную погоду кран открывается, а охлаждающая жидкость движется через нагрев радиатор, нагревая это. Subaru Forester sf5, а также другие модификации, если радиатор печи снимает торпеду. Вентилятор используется для подачи нагретого воздуха в кабину, который обдувает ребра радиатора и может работать в трех различных режимах мощности.

Неисправности радиатора отопителя

В автомобилях ВАЗ2115 Наиболее распространенными являются следующие неисправности радиатора:

утечка (утечка устройства);
обструкция (пробка, вызванная накипью или грязью).

Симптомы крупных неисправностей радиатор печки

Трудно заметить поступление охлаждающей жидкости от радиатора, так как само устройство прячется от наших глаз глубоко за приборной панелью. Кроме того, он также расположен в корпусе нагревателя. Признаками протечки радиатора могут быть либо снижение уровня охлаждающей жидкости в расширительном бачке при отсутствии видимых утечек, либо влажные пятна на ковре в салоне. Поток антифриза или антифриза в салон сопровождается наличием специфического запаха, а также образованием жирной матовой пленки на лобовом стекле автомобиля.

READ Где Находятся Мозги На Ваз 2112

Утечка радиатора отопителя часто является результатом использования некачественной и недорогой охлаждающей жидкости или попадания грязи в систему. Пробки также могут возникать из-за длительного использования устройства. двигатель перегрелся и радиатор отопителя сломал пар. Как проверить печку. Его признаком является поток холодного воздуха из дефлекторов с открытым и работающим нагревателем вентилятора. Вы можете диагностировать препятствие, касаясь впускных и выпускных труб радиатора в моторном отсеке. Если первое горячее, а второе холодное, неисправность очевидна.

Устройство системы вентиляции и отопления Лада Гранта

Детали отопителя Лада Гранта 1 – воздуховод к левому дефлектору 2 – крышка радиатора 3 – уплотнитель 4 – радиатор отопителя 5 – воздуховод к решеткам обдува стекол 6 – корпус отопителя 7 – воздуховод к центральным дефлекторам 8 – воздуховод к правому дефлектору 9 – тяга заслонки рециркуляции 10 – корпус вентилятора отопителя 11 – вентилятор 12 – дополнительный резистор вентилятора 13 – воздуховод 14 – тяги заслонок распределения потоков воздуха 15 – блок управления 16 – отверстие для подсоединения воздуховодов к ногам задних пассажиров 17 – тяга заслонки регулятора температуры

По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол Lada Granta, к центральным и боковым дефлекторам на панели приборов, а также к воздуховодам подачи воздуха к ногам водителя и пассажиров. Отопитель седана и воздуховоды подвода воздуха к дефлекторам и решеткам обдува стекол закреплены на обратной стороне панели приборов. Вот как вся конструкция выглядит с обратной стороны.

Расположение отопителя и воздуховодов с обратной стороны панели приборов 1 – заслонка рециркуляции 2 – воздуховод к правому дефлектору 3 – тяга заслонки рециркуляции 4 – воздуховод 5 – воздуховод к решеткам обдува стекол 6 – корпус отопителя 7 – воздуховод к левому дефлектору 8 – каркас панели приборов 9 – привод заслонки регулятора температуры 10 – крышка радиатора 11 – подводящий патрубок радиатора 12 – отводящий патрубок радиатора 13 – уплотнитель 14 – дополнительный резистор вентилятора 15 – корпус вентилятора отопителя 16 – вентилятор отопителя

Вентилятор печки Лада Гранта

Довольно часто выходит из строя вентилятор печки. Определить неисправность можно по отсутствию характерного звука при переключении скорости вращения вентилятора. Замена довольно не сложная задача. Ведь для того, что бы добраться до вентилятора не придется снимать всю торпеду, достаточно снять бардачок (вещевой ящик) отсоединить колодку проводов и небольшой крестовой отверткой открутить крепление. Смотрим фото.

Сам вентилятор печки, в сборе с электромотором выглядит вот так –

Радиатор печки Лада Гранта

Сам радиатор отопителя находится в довольно неудобном месте. для его снятия понадобится изрядно потрудится. Но если вы заметили охлаждающую жидкость под своими ногами, то скорее всего потек именно радиатор печки. Вот он –

Что бы его заменить придется добраться до пластикового корпуса отопителя Лада Гранта, а для этого придется снимать всю панель приборов. Но для начала придется под капотом машины отсоединить патрубки подводящие жидкость к радиатору печки, снять кожух фильтра системы отопления и вентиляции, а также головкой «на 10» с удлинителем отворачиваем гайку шпильки крепления фланца патрубков радиатора отопителя к щитку передка. Далее действуем уже в салоне автомобиля в следующем порядке.

1 – снимаем крышку монтажного блока 2 – снимаем комбинацию приборов 3- снимаем облицовку туннеля пола 4 – отсоединяем рулевую колонку от каркаса панели приборов и опускаем ее на пол 5 – снимаем центральную накладку панели приборов 5 – снимаем уплотнители проемов правой и левой дверей в местах установки панели приборов и обивок передних стоек 6 – снимаем с фиксаторов левую боковую накладку панели приборов 7 – так же снимаем правую боковую накладку панели приборов 8 – снимаем ручку регулятора направления пучков света фар и головкой на 21 откручиваем гайку крепления регулятора к панели приборов 9 – отжимаем два фиксатора на вещевом ящике и выводим верхний край ящика из панели приборов 10 – рядом с проемом левой двери головкой «на 10» отворачиваем гайку крепления наконечника «массового» провода 11 – головкой «на 13» отворачиваем болт крепления правого (затем и левого) кронштейна консоли панели приборов к кронштейну кузова 12 – отсоединяем все колодки жгутов проводов от панели к кузову 13 – головкой «на 13» отворачиваем два болта крепления каркаса панели приборов к кронштейну щитка передка 14 – головкой «на 13» отворачиваем два болта левого крепления каркаса панели приборов к кронштейну боковой панели 15 – Вынимаем панель приборов в сборе с каркасом, отопителем и воздуховодами через дверной проем

Не забываем, что все работы нужно проводить только на обесточенной машине, то есть клеммы с аккумулятора надо снять иначе возможно короткое замыкание, которое выведет из строя элементы бортовой сети Лада Гранта.

P.S. Очень часто течь печки в Лада Гранта пытаются устранить просто залив в систему специальный герметик, но к сожалению такой способ не поможет. В радиаторе печки слишком мелкие соты, поэтому герметик просто залепляет соты, в итоге прекращается циркуляция жидкости через печку вообще. Это приведет к тому, что будет дуть только холодный воздух.

Замена радиатора печки ВАЗ-2115 без снятия панели

Чтобы замена радиатора печки ВАЗ-2115 была осуществлена без различных проблем, рекомендуем вам внимательно изучить эту статью.

Подготовительные работы

Сейчас мы рассмотрим, как осуществить замену детали без необходимости снятия торпеды.

Чтобы все слить без потерь сделайте следующее:

Открутите сливную пробку на блоке цилиндров головкой на 13. Месторасположение болта находится немного ниже под блоком зажигания. Бывают случаи, когда зажигание лучше снять, чтобы получить доступ в нужное место.
Чтобы собрать охлаждающую жидкость, под автомобиль поставьте любую емкость и выкручивайте пробку.
Снимите пробку с расширительного бачка – это нужно, чтобы убрать вакуум, который не даст тосолу выйти из системы.

Процесс замены радиатора печки

Снимите кожух с рулевого вала и отключите кнопку аварийной сигнализации.
Следующим шагом выщелкивает под рулевые переключатели. Снимите с них разъемы и уберите в сторону.
Найдите черный и серый провод, отсоедините их от основы токосъемных колец звукового сигнала

Важно запомнить, где какой был проводник. Иначе впоследствии сигнал будет срабатывать от поворота руля

Не перепутайте провода.
Выкрутите винты и демонтируйте боковые экраны консоли.
Откройте крышку диагностического разъема путем выкрутки крепежных винтов. Далее нужно снять разъем со щитка панели приборов.
Следующим шагом снимается разъем с лампы подсветки пепельницы и прикуривателя.
На блоке управления отопителя снимите рычаг переключателя скоростей и ручки управления заслонками.
Далее снимите магнитолу, раскрепите ее и вытяните салазки. Отсоедините разъемы от кнопок и блока БСК. Демонтируйте щиток панели приборов.
Открутите винты крепления центрального кронштейна при помощи ключа на 8 и вытяните его. Предварительно отсоедините разъем блока управления двигателя.
Раскрепите блок отопителя и спустите его вниз настолько, насколько это позволят сделать управляющие тросы.
Возьмите маркер и пометьте положение, в котором располагается рулевая колонка. Это нужно для того, чтобы во время сборки все поставить на свои места.
Зубилом открутите два срезных болта против часовой стрелки. Во время сборки ставьте новые, можно несрезного типа. Открутите две гайки ключом на 13 и опустите колонку на сиденье.
Снимите накладки передних стоек.
На этом шаге нужно послабить хомуты и демонтировать трубки из радиатора печки. Подложите какой-нибудь хорошо впитывающий жидкость материал. Из радиатора может выйти остаток тосола. Теперь открутите 5 винтов крепления торпеды (два в области передних стоек, два сразу под ними и один справа от регулятора подсветки приборов).
Теперь можно менять радиатор.

Для замены радиатора нужно немного отодвинуть панель приборов в сторону. Открутите три самореза, которые удерживают радиатор на корпусе отопителя. Выкрутите трос управления заслонкой. На этом этапе уже можно вытянуть радиатор из отопителя.

Если нужно очистите внутренности, где располагалась демонтированная деталь. Далее установите новый радиатор и произведите сборку в обратной последовательности.

Особенности обратной сборки

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Если после замены радиатора печки на ВАЗ-2115 все работает, как и прежде, можно считать, что все работы вы выполнили правильно.

В итоге замена радиатора – это дело кропотливое, и если вы чувствуете, что не справитесь, лучше обратиться к специалисту, который сделает все процедуры намного быстрее. Это сэкономит вам и время и нервы.

голоса

Рейтинг статьи

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.

Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Устройство и причины замены радиатора печки

Радиатор печки ВАЗ 2114 имеет простую, но прочную конструкцию. Его сердцевина состоит из двух рядов алюминиевых трубок и поперечных тонких металлических пластин, образующих соты. Это обеспечивает накопление тепла в сердцевине. Концы трубок развальцованы в торцевых пластинах и герметизированы специальными материалами. Этим обеспечивается плотное прилегание сопрягающихся поверхностей. К торцам сердцевины приварены три пластмассовых бачка. Два бачка на одной стороне соединены с системой охлаждения, а третий — на противоположной стороне — обеспечивает циркуляцию тосола в радиаторе.
