Как заменить радиатор печки на ваз 2115

Основные нюансы прокачки тормозной системы на автомобилях марки ВАЗ 2110

Следует соблюдать правильный алгоритм прокачки системы, учитывая диагональное разнесение тормозных контуров. Если вы не совсем понимаете, что такое диагональное разнесение контуров ВАЗовской тормозной системы, просто соблюдайте следующую последовательность действий:

• прокачиваете систему через штуцер заднего правого колеса, закрываете;
• переходите к переднему левому, выполняете аналогичную процедуру;
• открываем задний левый штуцер;
• заканчиваем процедуру на переднем правом колесе.

После всех работ стоит обязательно проверить герметичность всех штуцеров. Попросите напарника в салоне автомобиля вдавить педаль тормоза в пол, а сами, протерев сухой тряпочкой штуцер, визуально проверяете отсутствие подтеков. Убедитесь в том, что тормозные шланги и магистрали полностью сухие. Только после того, как проверили все штуцера, надеваете на них колпачки.

Если после нескольких дней езды педаль тормоза вновь стала вялой и ухудшилась работа тормозов — не стоит чрез меру расстраиваться. Вероятнее всего, произошла усадка тормозной жидкости (повторного вспенивания тормозухи и запузыривания магистралей воздухом). Это могло произойти по причине корродирования как самой системы, так и плохого качества самой жидкости.

Замена тормозной жидкости ВАЗ 2110 иногда выливается в вышеупомянутые проблемы. Ничего страшного в этом нет. Обратно зовем напарника и повторно повторяем процедуру прокачки. Проверяем уровень тормозной жидкости. После у вас уже точно не должно быть никаких проблем.

Тормозная система является одной из важных систем в автомобиле, ведь без тормозов невозможно представить ни одной, даже самой короткой поездки. Тормозная система состоит из множества элементов, но кровь в ее жилах — тормозная жидкость. Выбираем качественную тормозную жидкость для ВАЗ 2110 .

Почему нужно менять тормозную жидкость ? Тормозная жидкость эксплуатируется в тяжелых условиях, в результате чего даже при спокойной езде она может нагреваться до +150-180°С. Новая качественная тормозная жидкость справляется со своими обязанностями без затруднений. Но в процессе работы она неизбежно влагу, из-за чего температура кипения снижается. Как только тормозная жидкость наберет большое количество воды, то она может закипеть уже 145-160°С. Из-за чего происходит «паровая блокировка тормозов», это когда из-за резкого расширения образовавшихся пузырьков часть жидкости выдавливается в резервный бачок, а при нажатии педали оставшаяся внизу жидкость не может создать нужного давления, т.к. насыщена пузырями, и педаль проваливается.Как проверить состояние и уровень тормозной жидкости ? Уровень тормозной жидкости проверяется по уровню на бочке. Состояние тормозной жидкости определяют по цвету. Если она потемнела или имеет ржавый цвет, тогда ее следует заменить.

Через сколько нужно менять тормозную жидкость в ВАЗ 2110 ? По регламенту через 45000км или 3 года, что наступит быстрее.

Какую выбрать тормозную жидкость для ВАЗ 2110 ?Тормозная жидкость, как и ГСМ следует покупать проверенной марки и в проверенных местах, таким образом Вы обережете себя от покупки некачественного продукта.При выборе можно опираться на обзор тормозной жидкости ВАЗ. результаты опроса или комментарии.

Какой тип тормозной жидкости выбрать для ВАЗ 2110 ?Тормозную жидкость классифицируют на DOT 3, 4, 5 и 5.1.

• DOT 3 (гликолевая основа)– для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами;
• DOT 4 (гликолевая основа)– на современных быстроходных автомобилях с преимущественно диcковыми тормозами на всех колесах;
• DOT 5.1 (гликолевая основа) – на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше.
• DOT 5 (силиконовая) на обычных транспортных средствах практически не применяются.

Тормозная жидкость на гликолевой основе поглощают воду и разъедает краску.Силиконовая тормозная жидкость не поглощает воду и не разъедает краску, но требует хорошей прокачки тормозов. В противном случае вся влага в гидравлической системе будет скапливаться в одном месте и может вызвать локальную коррозию в гидравлике.

Совместимость тормозных жидкостейВсе тормозные жидкости взаимозаменяемы по своей основе. То есть взаимозаменяемы DOT 3, 4, 5.1, а DOT 5 только сам с собой.

Как заменить тормозную жидкость в ВАЗ 2110 ?Сменить тормозную жидкость можно по этой инструкции.

Итак, голосуем и оставляем отзывы о тормозной жидкости для ВАЗ 2110-12 :

1. Какую марку тормозной жидкости выбрали ?
2. Какой тип тормозной жидкости Вы используете ?
3. Какая тормозная жидкость была залита до этого ?
4. Через сколько меняете торм.жидкость ?
5. Впечатления и замечания по тормозной жидкости ?

p.s. комментарии не по теме будут удаляться.

Ремонт или замена

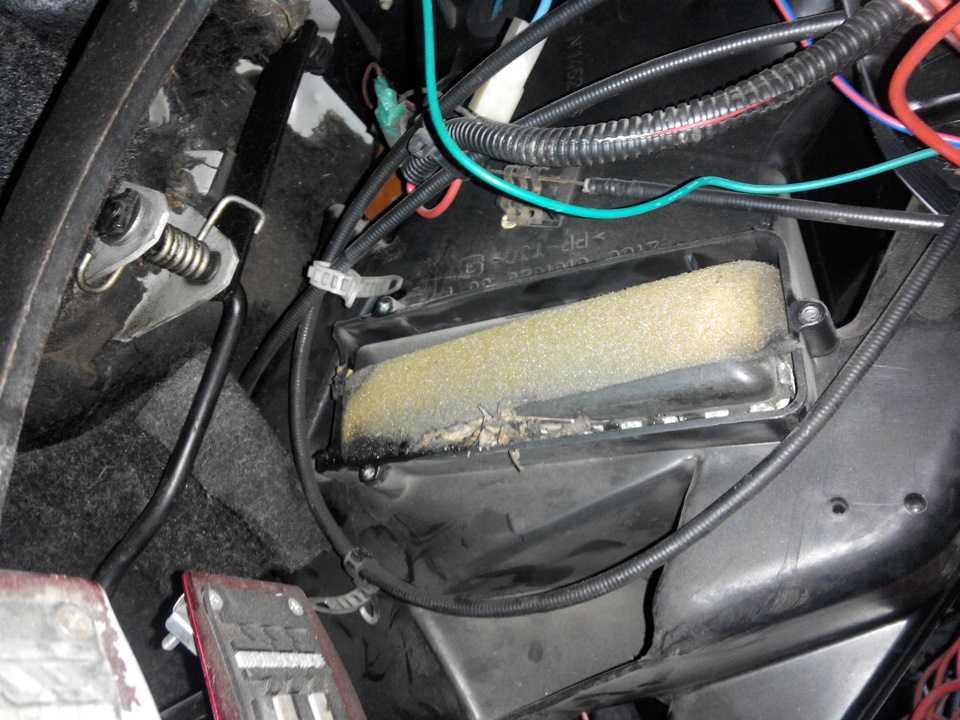

В любом случае, первым делом нужно снять радиатор печки ВАЗ-2115, а уж потом планировать дальнейшие действия.

Важно! Алюминиевые радиаторы следует чистить только кислотными растворами, в то время как медные — строго щелочными. Производится промывка специальным раствором как после демонтажа, так и без него

С протеканием справиться сложнее. Если не удастся запаять место течи, радиатор придётся менять. Стоит помнить, что ремонт не продлит срок службы радиатора, а лишь ненадолго отложит необходимость его замены.

Для переустановки понадобится стандартный набор инструментов: гаечные и торцевой ключи, домкрат, отвёртки, а также полиэтилен, тряпки и ёмкость для сливаемой жидкости охлаждения. Производится замена на смотровой яме или эстакаде.

Заменить радиатор можно не демонтируя панель, если:

1. Загнать машину на яму.
2. Отключить контакты аккумулятора.
3. Открутить ключом защиту двигателя.
4. Открутить пробку и слить охладительную жидкость, закрутить пробку.
5. Закрыть кран отопителя, повернув рычаг до упора влево.
6. Откинуть спинку и отодвинуть назад переднее сиденье пассажира.
7. Демонтировать бардачок.

1. Открутить обе крышки центральной консоли.
2. Снять щиток приборной панели.
3. Открутить и снять кожух рулевой колонки.
4. Отключить магнитолу.
5. Снять центральную консоль, предварительно открутив все крепления и отключив электрику.
6. Выкрутить все саморезы, фиксирующие панель на основе.
7. Демонтировать блок управления.
8. Зафиксировать домкратом панель и открутить винты патрубков радиатора.

1. Отсоединить патрубки.
2. Открутить и вытащить радиатор.
3. Установить новый и собрать всё в обратной последовательности.

Лучшие радиаторы отопления ВАЗ 2114

Конструктивно радиаторы отопления отличаются не только материалом для изготовления, но и наличием или отсутствием завихрений. Изготавливают их из меди или алюминия.

Медные радиаторы

Приобретение радиатора, изготовленной из меди, является превосходным вариантом выбора. Он обладает замечательными теплопередающими свойствами, если возникает необходимость, его вполне можно отремонтировать. Недостатками являются дороговизна и значительный вес.

Радиаторы из алюминия

Стоят такие радиаторы значительно дешевле, но в случае поломки замене не подлежат. Такие устройства имеют быстрый нагрев, но и остывают также столь быстро. Выпускаются они в широком ассортименте и стоят относительно недорого.

Большое значение имеет той, какими размерами обладают соты. Чем они меньше, тем лучше обеспечивается быстрый прогрев воздуха. Но по показателям КПД с радиаторами, имеющими крупные соты, конкурировать они не могут, хотя, несомненно, положительными моментами являются невысокая цена и легкий вес.

В момент приобретения у продавца необходимо поинтересоваться о наличии в конструкции пластиковых завихрителей или турбулизаторов. При их наличии наблюдается лучшая передача от жидкости к материалу сот завихрителя. При их наличии эффективность работы радиатора повышается на 25-30%. Отсюда становится понятным, что приобретать радиатор лучше с завихрителем. Выбор материала осуществляется на усмотрение покупателя.

Причины появления

Причин, из-за которых в каналах системы охлаждения скапливается воздух, несколько. Воздушная пробка образуется из-за:

1. Негерметичности системы. Неплотности в местах соединения патрубков приводят к тому, что при движении потока жидкости образуется разрежение, которое засасывает воздух в систему. Постепенно количество воздуха увеличивается, затем он скапливается в одном месте, образовывая пробку.
2. Потери герметичности в водяной помпе. Если уплотнительная прокладка под насосом повредилась, то узел в процессе работы будет засасывать воздух.
3. Нарушение технологии замены или доливки антифриза. Если сразу залить большое количество жидкости, то воздух, находящийся в патрубках не выйдет и антифриз собственным весом протолкнёт пузырьки воздуха внутрь системы. После запуска мотора, воздух соберется в одном месте, прервав поток.
4. Повреждение прокладки ГБЦ вследствие перегрева. Если появившийся пробой соединит канал системы охлаждения с атмосферой, то жидкость  затянет воздух извне. Завоздушивание появляется, если пробой соединил канал с цилиндром. В этом случае отработанные газы прорвутся в систему охлаждения, что помимо появления воздушной пробки сопровождается бурлением антифриза в расширительном бачке.

Если появилось предположение, что в системе охлаждения образовалась пробка, сначала  удостоверьтесь, что произошло завоздушивание. Перегревы силовой установки происходят из-за заклинивания термостата, что тоже является неприятной ситуацией.

Меняем кран

Протечка крана считается одной из самых неприятных проблем с отопительной системой. Если вовремя не обнаружить проблему, то может просто залить охлаждающей жидкостью салон автомобиля. Чтобы диагностировать утечку, достаточно иметь при себе фонарик и визуально осмотреть состояние крана. Но также причиной утечки могут стать трещины на патрубках или радиаторе.

https://www.youtube.com/watch?v=GcNZ7y50KQ4

Процедура замены крана

Производить замену лучше на специальной ремонтной яме:

1. Слейте охлаждающую жидкость.
2. Доберитесь до патрубков, которые соединяют двигатель и кран отопителя. Ослабьте хомуты патрубков и произведите зачистку резьбы 2 шпилек, которыми закрепляется кран. Для этого вам понадобится щётка по металлу и WD-40.
3. Отсоедините поочерёдно все патрубки. При этом может подтекать охлаждающая жидкость.
4. После чего в салоне нужно будет убрать боковую накладку торпеды и, если есть необходимость, заменить патрубки.
5. Затем вам придётся вернуться под машину и при помощи торцевого на «10» открутить гайки крепления крана.
6. Вернитесь опять в салон и потяните на себя кран, затем снимите пружинный фиксатор и отсоедините кран от троса управления.
7. Затем, когда кран откручен, можно его поменять на новый. Затем собирать всё назад следует в обратном порядке.

После ремонта и доработок проблем с печкой быть не должно. Главное — это вовремя заметить начинающиеся неполадки с отопительной системой, чтобы успеть их предотвратить.

Неудобные конструкторские решения

Автомобили ВАЗ-2114 и 2115 — это вполне современные и довольно популярные автомобили эконом-сегмента.

Но в этих машинах, как и в большинстве новых моделей, есть не очень приятная особенность.

Повышая комфортность салона и компоновку передней панели, конструкторы значительно усложняют обслуживание системы отопления.

Радиатор печки в этих автомобилях оказывается спрятанным глубоко под панелью и добраться до него не так-то просто.

Но радиатор отопления — довольно уязвимый элемент системы охлаждения. А если ухудшился обогрев салона, более чем в половине случаев проблемы связаны с теплообменником.

И все это при том, что сам элемент практически не ремонтируется и часто просто заменяется.

Причины вибрации двигателя на холостом ходу

Небольшие вибрации на холостых оборотах можно принимать за норму. Что значит небольшие — это неощутимое вибрирование внутри салона. Если вибрация не доставляет дискомфорта, то можно брать это за норму. В разных автомобилях свои особенности. Чаще всего к вибрациям добавляется какая-то ещё одна проблема. повышенная вибрация ДВС уже не является нормой для автомобиля. Трясет и сильно вибрирует двигатель автомобиля в том случае, когда нарушена внутренняя работа механизмов

Признаки, которые могут свидетельствовать о нарушениях работы двигателя на холостом ходу:

• провал в оборотах или автомобиль глохнет без нажатия на педаль;
• на тахометре отображается слишком большое количество оборотов;
• неравномерная работа мотора на холостом ходу. Он может проседать или вовсе заглохнуть;
• сильная вибрация в салоне. Дребезжать начинают некоторые элементы внутри автомобиля, это доставляет неудобства и сразу же чувствуется.

Распространённые причины вибрации мотора на холостом ходу:

• двигатель начинает троить. Вероятно нарушена работа поршня;
• разбалансированность коленчатого вала;
• неисправны подушки двигателя.

Иногда встречаются проблемы с сильным загрязнением топливного насоса или нарушение работы системы зажигания.

Неисправность подушек двигателя

Хорошо известная проблема для автолюбителей — это неправильная установка мотора. Это повлечёт за собой сильное дребезжание внутри салона. Практически всегда в этой проблеме говорится и низком качестве подушек, имеющие свойство быстрого износа. Также причина может быть в крепежах или подушках из разных элементов. Чтобы обнаружить проблему, потребуется найти помощника.

Сделать в одиночку два действия одновременно не получится. Водитель следит за работой двигателя, а помощник наблюдает за ситуацией внутри салона автомобиля. Помощник переключает передачи, а водитель наблюдает за положением двигателя. Каждый раз, когда переключается скорость, мотор должен немного отклоняться от своей траектории. Это отклонение не должно быть слишком сильным. При обнаружении сильного наклона на любую из сторон, говорит о износе подушки. Производится замена подушек в автосервисе или самостоятельно, если имеется нужное оборудование и навыки.

Мотор троит

Одной из узнаваемых причин вибрации — это троение мотора. Возникает сильная вибрация при работе двигателя авто. Вызывается нарушением работы групп цилиндров. Создаваемая нагрузка на коленвал неравномерная, из-за этого создаётся ощущение, что двигатель двигается из одной стороны в другую. Это в свою очередь, создаёт сильные и резкие толчки. При ощущении вибрации сразу же можно предположить причину. Резкое нажатие на педаль газа провоцирует провал в оборотах — это тоже может являться следствием нарушения работы группы цилиндров. Сильная вибрация руля или потеря заявленной мощности, свидетельствует о неисправности в моторе. Частота работы двигателя высокая, соответственно чем большее будет отклонение в работе цилиндров, тем это сильнее ощущается в салоне.

Балансировка цилиндро-поршневой группы и коленчатого вала

Производя ремонт двигателя внутреннего сгорания, который требует шлифовки или замены коленвала, нужно провести дальнейшую балансировку элемента со сцеплением и маховиком. ЦПГ (цилиндро-поршневая группа) и коленчатый вал автомобиля являются одними из самых сложных механизмов в настройке и балансировке. Для полной балансировки потребуется высверлить в корпусе несколько грамм. Потребуется провести развесовку колец поршня и других элементов ЦПГ. При слишком большой разнице в весовой категории может возникать сильная вибрация в салоне машины.

Причины тугой педали

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

• Неполадки с концевиком усилителя вакуумного типа. В таком случае необходимо его заменить и дело в шляпе;
• В том же вакуумном усилителе есть специальный клапан обратного действия. Он может начать заедать или же прекратить срабатывать, но простой его замены будет достаточно, чтобы возвратить все на свои места;
• Также производитель устанавливает специальный воздушный фильтр в вышеупомянутой части системы, предназначенный для предотвращения попадания различный сторонних элементов в механизм системы торможения. Если он засоряется, то жесткая педаль тормоза это то, с чем получит возможность познакомиться водитель. В таком случае фильтр следует заменить;
• Так как в структуру усилителя входит специальный клапан, то появляется риск возникновения новой “радости” – заедание корпуса этого клапана. Именно этот случай довольно серьезный, поэтому здесь уже необходима полная замена;
• Его диафрагма также может стать проблемной. Она может обзавестись прорывом или трещинами по разным причинам, но независимо от типа ее поломки, также требуется полная замена усилителя;
• Еще одной распространенной причиной того, что водителю свободный ход педали тормоза его машины снится во снах, является утечка топлива непосредственно в камеру данного элемента. Такое может происходить из-за поломки вышеупомянутого обратного клапана, что требует не только его замены, но и усилителя в целом;

• Шланг, соединяющий впускной коллектор и усилитель, во время эксплуатации автомобиля постепенно изнашивается. Это «лечится» заменой шланга. Также он может ослабляться на штуцере по разным причинам, одной из которых вполне может выступать хомут. Здесь уже поможет либо подтяжка самого хомута, либо его полная замена. Сами шланги могут запросто деформироваться во время суровых морозов из-за разницы температур, ведь во время езды механизмы автомобиля нагреваются до достаточно высоких градусов. В таком случае, тугая педаль тормоза является только одним из вариантов возможных неполадок;
• И последняя причина – все из-за некачественной тормозной жидкости и через частое попадание сторонних жидкостей в цилиндры, что приводит к постепенному уничтожению их уплотнительных колец. Уже в этой ситуации без ремонта самих цилиндров и замены плохой жидкости на качественную – не обойтись, иначе ситуация будет только усугубляться.

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

• Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
• Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
• набор гаечных ключей;
• ёмкость и резиновый шланг для слива ОЖ;
• ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

1. На холодном двигателе сливается ОЖ.
2. Откручивается саморез, расположенный за пластмассовой заглушкой.

3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

4. Отворачиваются саморезы крепления щитка приборов.

5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

7. Выкручиваются саморезы с правой и левой стороны консоли.

8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
10. Отсоединяется колодка подсветки пепельницы.

11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

12. С левой и правой стороны откручиваются саморезы крепления металлической основы.

13. Отворачиваются крепления торпедо.

14. В центре выкручиваются четыре шурупа крепления металлической конструкции.

15. Вынимается электронный блок управления, расположенный под консолью.

16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.

18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.

20. Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Инструкция по замене радиатора печки

Если не работает вентилятор печки, при этом причина кроется в радиаторе, то его нужно просто поменять.

Замена печки или ВАЗ 2115 может быть произведена своими руками, для этого выполните следующие действия:

1. Для начала нужно отключить аккумулятор и выкрутить крышку расширительного бачка в моторном отсеке. Подставьте под сливное отверстие емкость, в которую потом слейте всю охлаждающую жидкость из системы. Если при сливе вы увидели, что качество расходного материала низкое — он слишком грязный, в нем имеются продукты износа и отложения, то этот хладагент лучше утилизировать. А после замены радиатора залить новый.
2. Далее, демонтируйте кожух рулевой колонки, отключите аварийную сигнализацию. Также вам нужно снять боковые накладки на центральной консоли — для этого открутите болты, фиксирующие их. Сделав это, можно демонтировать вещевой ящик с внутренними компонентами.
3. Далее, снимите накладку, закрывающую разъем для диагностики, открутите еще два болта и полностью демонтируйте данный разъем с центральной консоли. После этого можно произвести демонтаж штекеров с прикуривателя, а также его подсветки. Открутите винты, которые фиксируют блок управления отопительным узлом — демонтируйте его, после чего можно будет снять автомагнитолу.
4. Выполнив эти действия, открутите еще семь винтов, которые фиксируют щиток приборки, один из них расположен с правой стороны, под декоративной накладкой.
5. Используя гаечный ключ на 8 или плоскогубцы, вам нужно будет открутить винты, фиксирующие центральное крепление. Когда этот кронштейн будет отведен в сторону, от блока управления силовым агрегатом можно отключить разъем. Затем уберите кронштейн, а саму центральную консоль по возможности отведите немного в сторону. Если вы снимите торпеду, то последующая ее установка может вызвать сложности, поэтому данную часть лучше не трогать. Оптимальней всего будет зафиксировать консоль, используя для этого ромбовидный домкрат или простой деревянный брусок.
6. После того, как вы получите доступ к радиаторному устройству, необходимо будет ослабить хомуты, фиксирующие магистрали, идущие к этому устройству. При этом сами патрубки отсоединять нужно только после того, как вы подставите под низ емкость или положите ветошь, поскольку из них может выйти часть расходного материала.
7. Когда вы демонтируете все шланги, а антифриз будет слит из системы, вам нужно будет только произвести демонтаж радиатора и установить вместо него работоспособное устройство. Для снятия отопителя открутите три самореза и просто демонтируйте его из корпуса печки. Если у вас не работает вентилятор печки, то после этих действий его функциональность должна быть восстановлена.

Цена вопроса

Стоимость устройства может варьироваться в зависимости от производителя, магазина, а также региона проживания. В среднем стоимость радиаторных устройств составляет от 900 до 1500 рублей.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

1. Вентилятор.
2. Заслонка обдува лобового стекла.
3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
4. Управляющая заслонка.
5. Радиатор печки.
6. Воздуховод, направляющий поток воздуха в ноги.
7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны
