Регулятор холостого хода: поиск и устранение неисправностей

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

https://youtube.com/watch?v=n_LxWHJEeo0

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

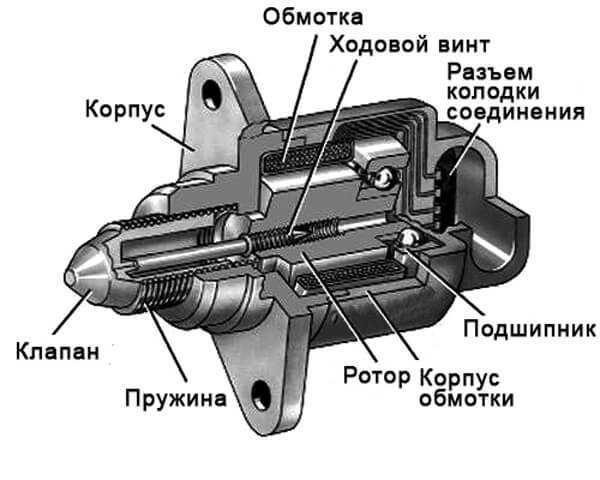

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Признаки неисправности

В том случае, если в процессе использования автомобиля наблюдается появление одного из следующих признаков, это говорит о появлении неисправности, которую необходимо будет устранить:

Появляется некоторое троение двигателя в процессе холостого хода, то есть транспорт трясется и дребезжит, издает странные звуки.
Машина перестает функционировать при переключении на ХХ. Выключение может произойти в тот момент, когда происходит переключение скоростей или при движении на нейтральной передаче.
При запуске двигателя в холодном состоянии не происходит увеличение оборотов. В том случае, если деталь работает нормально, происходит постоянное увеличение показателей, в противном случае они остаются на одном месте, то есть на достаточно низком в сравнении уровне.
Происходит резкое увеличение или снижение оборотов двигателя при движении на холостом ходу, что может стать причиной возникновения аварийной ситуации на дороге. Заметить такие изменения достаточно просто – происходят резкие колебания стрелки прибора в процессе движения.

В некоторых случаях такие симптомы говорят о наличии прочих проблем, однако стоит отметить, что в любом случае необходимости провести проверку датчика холостого хода, просто для своей безопасности.

Расходомер воздуха (ДМРВ)

Одинешенек из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном большаке сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его свидетельств ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах витков — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, какие не могут резко вызвать явные признаки неисправности, но со временем можно констатировать рослый расход топлива, падение тяги на низах, провалы на высоких витках, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности труды ДМРВ, стоит снять клеммный разъем и запустить мотор. Если неженатые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик спрашивает замены. Этот метод не точный, поэтому лучше использовать мультиметр и прочертить простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (пуще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Вводят зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Заключительнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет здоров и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Видео «Наглядная инструкция по замене РХХ в гаражных условиях»

Если у вас возникли вопросы касательно замены, то ответы на них вы сможете найти в наглядной инструкции по выполнению ремонта РХХ (ролик снят каналом АвтоРемонт и Не только).

Сначала объясню, почему решил выложить запись об этой простой, казалось бы процедуре. С заменой датчика на 1.5i и на калине (движок 1.6i калиновский на 15-ки шел) проблем нет — открутил 2 болта и поменял датчик. Здесь все интереснее — один болт откручивается, второй открутить не выходит из-за того, что ответка заходит туда только под очень неприятным углом.

В итоге пришлось снимать дроссельный узел.

Теперь о причинах замены:

На холостых оборотах машину раз в 2-5 секунд колбасило, шла вибрация по всему кузову сильная. В общем неровно двигатель на холостых работал. Съездил на диагностику — аппарат выдал заключение — датчик положения распредвала на замену. Сказали еще, что дроссельную заслонку не мешало бы прочистить на всякий случай. сказано — сделано. Первые пару дней даже думал, что все хорошо, но увы, оказалось самовнушением.А потом машина начала глохнуть на холостых. Не всегда, но раздражало, приходилось газ держать какое-то время, чтоб не заглохла. И вот, руки дошли до замены.

Вот как оно выглядело:

Отцепляем вот эту трубку, она будет мешать:

Ослабляем хомут и тоже отцепляем:

Систему охлаждения не трогаем, а вот это можно отцепить дабы не мешалось:

Не забываем скинуть тросик, вот он:

Дальше откручиваем сам дроссельный узел, он сидит на двух болтах на 13. Получаем следующее:

Дроссельную заслонку чистим средством для чистки карбюратора (у меня не было на данный момент, просто стер нагар тряпкой. В принципе там и так было чисто, чистил не так давно)

Вот он, наш датчик:

Отключаем от него питание, выкручиваем два болта, достаем датчик.Вот он, красавец:

Вот он же, в сравнении с новым. Видно, что они отличаются. Но тем не менее все работает исправно, машину больше не колбасит на холостых оборотах и она не глохнет.

Цена вопроса: 385 ₽

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

двигатель «глохнет», без видимых причин, на холостом ходу;
«плавают» обороты холостого хода;
когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

Неисправности регулятора холостого хода — сигнал Check Engine

Словарь кодов ошибок легко найти в интернете.

Системы управления в автомобилях с инжектором регистрируют отклонения в работе топливного регулятора. Ниже представлены некоторые возможные коды сбоя РХХ с расшифровкой:

Р1509 (перегруз управляющей схемы);
Р1513 (замыкание на “массу”);
Р1514 (обрыв или другие проблемы на 12 В).

Если приходит информация о неполадке, проверьте проводку — возможно проблема кроется именно в ней. Тестовые коды получают через специальный разъем с помощью сканера. Полученные значения можно расшифровать самостоятельно, воспользовавшись специальными таблицами (ищите в сети). Если проверить систему быстро не получается, тщательная чистка поможет отсрочить замену на какое-то время.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

Автомобиль часто глохнет при работе на холостых оборотах;
Возникает такое явление как плавающие обороты;
Отсутствуют при запуске холодного двигателя повышенные обороты;
Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
Палец позволит вам ощутить небольшой толчок при включении зажигания.
Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Где находится датчик холостого хода на Ладе Приора 8 и 16 клапанов схема

Лада Приора на 16 клапанов, так же как и остальные автомобили с инжектором, оснащена датчиком холостого хода, который предназначается для поддержания постоянных оборотов двигателя на холостом ходу. Если вы заметили, что холостой ход на вашем автомобиле начал скакать в недопустимых пределах, то это веская причина для того, чтобы проверить, а в некоторых случаях полностью заменить регулятор холостого хода.
Симптомы неисправностей РХХ во многом схожи с неправильной работой ДПДЗ. Но во втором случае на неисправность датчика на Приоре указывает лампа Check Engine, так как сигналы от электронной педали газа, регулятора топлива, системы зажигания и пр. проходят через ЭБУ и отражаются на приборной доске, чего не происходит при проблемах с датчиком холостого хода из-за отсутствия интеграции в общую систему.

Неисправности РХХ

Существуют определенные признаки, которые могут помочь определить проблему с датчиком холостого хода:

резкое изменение оборотов двигателя;
при переключении авто на холостой ход изменений не происходит;
при включении дополнительных опций автомобиля обороты резко падают;
двигатель автомобиля глохнет, при воздействии на электронную педаль газа в режиме холостого хода.

Среди вероятных причин появления этой проблемы выделяют две: износ направляющей иглы и обрыв контактов, расположенных в середине корпуса регулятора.

Но на этом не стоит заострять внимание, так как чем быстрее будет найден проблемный агрегат, тем меньше вероятность появления более серьезных неисправностей с двигателем. Чтобы проверить работоспособность этого агрегата на Приоре, нужно знать, где находится датчик холостого хода и как можно до него добраться. Для того чтобы его обнаружить, прежде всего, необходимо поднять капот и снять пластиковый кожух двигателя

Далее нужно внимательно рассмотреть дроссельный узел. Если смотреть по ходу движения автомобиля, то необходимая деталь будет расположена по правую сторону. После того как РХХ обнаружен, можно думать как его снять, проверить и в случае необходимости почистить. Для демонтажа датчика холостого хода понадобится большая и маленькая крестообразные отвертки и телескопическая магнитная рукоять

Для того чтобы его обнаружить, прежде всего, необходимо поднять капот и снять пластиковый кожух двигателя. Далее нужно внимательно рассмотреть дроссельный узел. Если смотреть по ходу движения автомобиля, то необходимая деталь будет расположена по правую сторону. После того как РХХ обнаружен, можно думать как его снять, проверить и в случае необходимости почистить. Для демонтажа датчика холостого хода понадобится большая и маленькая крестообразные отвертки и телескопическая магнитная рукоять

Чтобы проверить работоспособность этого агрегата на Приоре, нужно знать, где находится датчик холостого хода и как можно до него добраться. Для того чтобы его обнаружить, прежде всего, необходимо поднять капот и снять пластиковый кожух двигателя. Далее нужно внимательно рассмотреть дроссельный узел. Если смотреть по ходу движения автомобиля, то необходимая деталь будет расположена по правую сторону. После того как РХХ обнаружен, можно думать как его снять, проверить и в случае необходимости почистить. Для демонтажа датчика холостого хода понадобится большая и маленькая крестообразные отвертки и телескопическая магнитная рукоять.

Демонтаж

Возвращаемся к РХХ и отсоединяем колодку проводов. Откручиваем два болта при помощи маленькой крестообразной отвертки, так как в ограниченном пространстве большая может не поместиться. После того как болты откручены – вытягиваем регулятор из посадочного места.

Осмотр

После того как деталь снята с автомобиля, можно легко определить и решить, стоит ли его менять на новый агрегат или достаточно просто почистить. Если при визуальном осмотре не обнаружены механические повреждения, и он не вызывает подозрений, можно почистить нагар. Для этого понадобится чистая ветошь и средство для чистки карбюратора. Его нужно залить во все отверстия и протереть чистой тряпкой, после чего дать просохнуть. В случае если на регуляторе обнаружены механические повреждения, его придется заменить новым.

По окончании чистки РХХ или покупке нового регулятора его нужно установить на прежнее место. Установка регулятора холостого хода выполняется так же просто, как и демонтаж, только в обратной последовательности.

После того как регулятор холостого хода установлен, а автомобиль заведен, обороты двигателя достигнут максимальной отметки. Этого пугаться не нужно, так как датчику необходимо подстроиться для нормальной работы. При повторном запуске этого не произойдет, поскольку РХХ будет вставлен в правильный режим.

Неисправности

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

Автомобиль часто глохнет при работе на холостых оборотах;
Возникает такое явление как плавающие обороты;
Отсутствуют при запуске холодного двигателя повышенные обороты;
Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Способы диагностики

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Теперь действуем следующим образом.

Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
Палец позволит вам ощутить небольшой толчок при включении зажигания.
Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы. Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).
