Датчик холостого хода ваз 2114: назначение, признаки неисправностей и замена рхх. как проверить датчик холостого хода ваз-2114: признаки неисправности

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

Автомобиль часто глохнет при работе на холостых оборотах;
Возникает такое явление как плавающие обороты;
Отсутствуют при запуске холодного двигателя повышенные обороты;
Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
Палец позволит вам ощутить небольшой толчок при включении зажигания.
Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

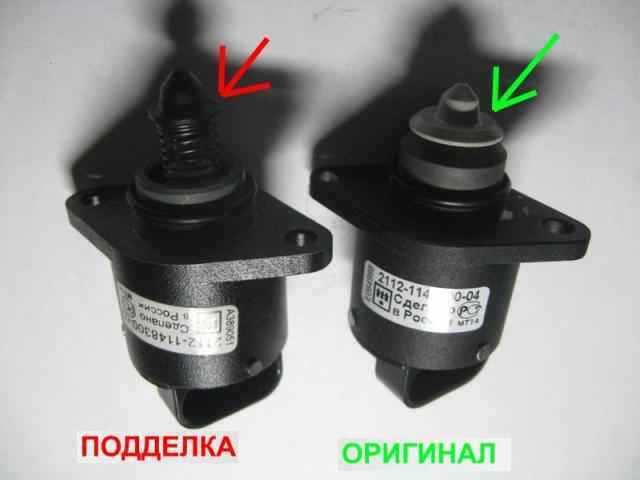

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Что такое ДМРВ на ВАЗ 2114: принцип работы и устройство

Для работы двигателя в оптимальном режиме необходимо примерное количество топлива и воздуха в пропорциях 1:14. Нарушение таких пропорций может привести к двум вещам: снижение мощности двигателя или перерасход топлива.

В этом случае и необходим датчик ДМРВ, который точно измерит количество воздуха, поступающего в двигатель автомобиля. Датчик устанавливается между впуском ДВС и воздушным фильтром автомобиля.

Расходомер воздуха имеет тонкую платиновую нить, чувствительную к высоким температурам. В процессе работы нить нагревается, а под воздействием проходящего воздуха охлаждается, т. есть происходит снижение температуры.

Температура охлаждения нити – показатель количества проходящего воздуха (чем ниже температура охлаждения нити, тем большее она сможет проводить поступающее на нее количество тока).

Рассчитав количество воздуха, датчик посылает информацию на компьютер (ЭБУ), который в свою очередь на основании полученных данных рассчитывает нужное количество топлива для формирования оптимальной смеси.

Чем интенсивнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в ДВС через дроссельную заслонку. Таким образом, измерив его количество, датчик ДМРВ посылает информацию на компьютер для увеличения подачи топлива через инжектор. Отметим, что при равномерном движении расход воздуха будет небольшим. Соответственно, расход топлива снижается.

Также датчик, измеряя количество воздуха, определяет нагрузку на ДВС. Если просто, когда водитель нажал на педаль акселератора, дроссельная заслонка открылась и увеличилось количество всасываемого воздуха. Соответственно, нагрузка увеличилась. Если водитель отпустил педаль акселератора, тогда количество всасываемого воздуха уменьшилось, нагрузка снизилась.

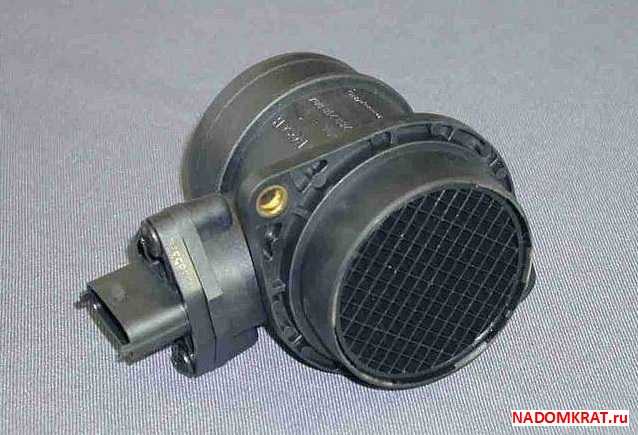

Основные составляющие устройства ДВМР ВАЗ 2114:

корпус;
металлический экран;
воздушный дефлектор;
датчик массового расхода воздуха;
схема MAF;
разъем питания.

FakeHeader

Comments 44

Приветствую, такая же проблема ( е-газ) 1,1 а средний расход около 11, не решил проблему?

Все дружно ослабляем тросик газа и будет 0,9

в е-газ нет тросика (е-газ это электронный газ)

решил вопрос? а то заслонку почистил и теперь на холостом 1.2л/ч.

Я почистил у меня теперь 1.3-1.5 держит

Аналогичная машина. При температуре до 90 — расход 1,1 — 1,3. После прогрева — расход 0,9-1,1. Расход на 100 км: трасса — 6-7л, город — 8л.

1.1-1.3 на прогретом

у меня 14 е-газ 1.6 показывает 0.9 при подключении через елм, я чет думал что много оказывается это норма))

У отца на 14ке хх прогрет 0.8…0.7А у меня 1.1—1.3…0.9 хер пойми

Машина другая, но принцип один и тот же. У меня на волге 3102 ЗМЗ 406 расход был на хх 1,6 л/ч. был неисправен ДМРВ который искажал и завышал данные по расходу воздуха, тем самым контроллер выдает больше топлива. В редких случаях помогает чистка ДМРВ жидкостью для чистки карбюраторов. Мне не помогло и я купил ДМРВ Пекар. После замены расход на хх стал 0,9-1,1 л/ч. Искажение в 70%

Может удивлю но с валом сти-3 расход на хх, на прогретом двиге в среднем 0.5л (+-0,05) не больше, хх в среднем 1000, в среднем потому что с этим валом «дыр дыр дыр)))», ах да, ставил в прошивке корректировать бцн по дтв и долго катал по логам) кто не верит могу лог приложить

Расход топливо зависит от многих вещей! Датчики, износ двигателя, прошивки. множество датчиков, начиная от воздуха и кончая лямдо зондам. Износ поршневой системы а именно колец, системы впуска-выпуска а именно от клаонов. А про прошивки я вообще молчу… так-то по сути расход должен быть 0.9 -1.0 ну имеется ввиду на сток прошивке и агрегатах. у меня ваз 2114 1.5 после кап ремонта и после обкатка при исправленых агрегатах расход 0.8- 0.9 так что демай что касячет у тебя… Короче причин много, надо разбираться!)

Датчик массового расхода воздуха необходим для эффективной работы двигателя в разных режимах. Функция этого устройства заключается в создании рабочей смеси из воздуха и паров бензина. Задача ДМРВ ВАЗ 2114 заключается в измерении двух взаимосвязанных показателей:

Количества потребляемого воздуха;
Времени реакции.

Точность измерения потребления воздуха двигателем позволяет контроллеру определять, в какой пропорции необходимо смешать воздух с топливом. Если датчик выдает неправильные значения, образующаяся топливовоздушная смесь не соответствует текущему режиму работы двигателя. Это приводит к снижению мощности, увеличению расхода топлива, ухудшению динамики и «отклика» автомобиля. Реакция контроллеров разных производителей на эти параметры может отличаться.

Например, Январь-5.1 в случае незначительного завышения или занижения значений определяет погрешность ДМРВ на основе показаний датчика кислорода, таким образом регулируя длительность впрыска топлива. Увеличение времени реакции датчика приведет к тому, что контроллер не будет успевать, и в момент разгона вы заметите «провалы» двигателя. Эта же погрешность работы датчика при использовании более чувствительного контроллера Bosch приведет к плавающим оборотам на холостом ходу, хотя заметных провалов при разгоне не будет.

Какой расход воздуха на холостом ходу ВАЗ-2114

Как работает датчик и какой расход воздуха у машин ВАЗ-2114

Разобраться в том, как работает датчик на холостых оборотах, вовсе не сложно. Все начинается с поворота ключа в замке зажигания. Тогда из датчика выдвигается шток, входящий в калибровочное отверстие, которое находится на дроссельном патрубке. Затем устройство отсчитывает нужное количество шагов и возвращает клапан в начальное положение.

Для того чтобы двигатель на 8 клапанов 1,5 или 1,6 работал исправно, должна соблюдаться пропорция воздуха и топлива. Расход воздуха на холостом ходу для этого автомобиля колеблется в пределах 8-10 кг/час. При этом соотношение бензина и воздуха составляет 1 к 15.

Признаки и причина неполадок

сбои в показаниях (неправильные данные о расходуемом воздухе);
ухудшение разгона автомобиля;
повышенный расход топлива;
проблемы при переключении скоростей.

Большинство автомобилей ВАЗ-2114 оборудованы бортовым компьютером, на котором высвечиваются ошибки в работе датчика. Спровоцировать неполадки могут:

недостаточная фиксация колодки контактов;
окисление контактов;
повреждение прибора;
обрыв проводов.

Спешить заменять устройство не стоит, поскольку вполне вероятно, что его нужно просто починить. Если вы плохо в этом разбираетесь, то лучше не рискуйте самостоятельно чинить датчик. Для того чтобы наладить его работу, необходимо иметь определенные знания и умения. В случае если вы никогда этим не занимались, то обратитесь за помощью к мастерам, так как неправильная починка может привести к серьезным нарушениям в работе двигателя и других компонентов автомобиля. Если же вы разбираетесь во внутренностях своего транспортного средства, то тогда действуйте следующим образом:

Как правило, настроить исправную работу датчика можно, почистив его. Чистка осуществляется при помощи необходимого оборудования либо в автосервисе. Крестовой отверткой ослабляется хомут, который удерживает патрубок воздухозаборника.
Потом снимается гофра и проверяется наличие следов от масла либо конденсата, так как в основном они провоцируют проблемы в работе устройства.
После этого датчик очищается от грязи и ставится уплотнитель.
Далее нужно проверить герметичность и вернуть его на место.

Каждый автолюбитель должен следить за тем, чтобы все компоненты его железного коня служили исправно. В случае поломки, нужно сразу отвозить машину в сервис либо самостоятельно устранять их. Сегодня на просторах Интернета можно найти множество инструкций и видеороликов, на которых показано, каким образом менять или ремонтировать те или иные детали машины.

Сколько стоит новый датчик

Безусловно, детали автомобилей стоят недешево, но при надобности их обязательно нужно приобретать, дабы транспорт работал исправно. Датчик следует покупать только в специализированных магазинах, где есть гарантия, а также там реально получить грамотную консультацию. Данная запчасть стоит в пределах 350 рублей. Как правило, такие варианты очень надежные и долговечные. Приобретать более дешевые бессмысленно, поскольку они по характеристикам ничем не уступают тем, которые за 350. Дешевле брать не стоит, потому что это в основном китайские детали, которые недолговечны и некачественны. Если вы затрудняетесь в выборе, то спросите у продавца, какой датчик лучше выбрать. В основном они все похожи, единственное отличие – цена. Отметим, что эту деталь также можно приобрести через Интернет. Главное – не вестись на дешевизну, но и не тратить все деньги на одну запчасть.

Как мы видим, любая деталь машины со временем приходит в негодность, поэтому ее нужно заменять. Что касается датчика холостого хода, то это приспособление время от времени тоже нуждается в замене для точности показателей. Достаточно часто из-за неисправного датчика у авто начинаются проблемы с мотором, ухудшается скорость и т. п. При таких неполадках довольно опасно ездить на машине, так как нет гарантии, что мотор будет работать без «капризов», а в дороге это очень опасно. Не стоит рисковать самым ценным, лучше отдать авто в ремонт или собственноручно починить его. Автомобилем, как и любым другим устройством, нужно пользоваться бережно и ремонтировать по надобности, тогда он будет долго и надежно служить.

Проверка

Есть несколько способов проверки работоспособности датчика расхода. Но для начала вам нужно определить, где искомый объект располагается.

А находится наш герой в подкапотном пространстве. Отыщите там патрубок от воздушного фильтра. Именно на нем находится ДМРВ, который следит за потоком воздуха, проходящим через фильтр. Его замена выполняется просто — достаточно демонтировать устройство, сняв его с крепежей, и поставив на место новое.

Теперь что касается проверки.

Отключите датчик путем отсоединения от разъема колодки с проводками. Нажмите на фиксатор снизу, и все у вас получится. Теперь запускайте мотор, и поднимайте обороты минимум до 1500 оборотов. Отключив датчик, авто воспримет этот как аварийное состояние, потому приготовление смеси будет осуществляться в зависимости от текущего положения дросселя. Проедьте небольшое расстояние. Если машина будет разгоняться быстрее обычного, ДМРВ точно вышел из строя.
Замените прошивку. Оригинальную прошивку электронного блока управления не редко меняется. Потому мы не можем узнать, какой алгоритм работы датчика был прописан в случае с первым способом проверки. Дроссельная заслонка имеет упор, под него следует положить пластину толщиной примерно 1 миллиметр. Это позволит поднять обороты. Теперь отключается фишка с датчиком. Если ДМРВ не работает, движок заглохнет. Если этого не произошло, тогда прошивка не оригинальная, шаги регулятора холостого хода прописаны неправильно.

Проверка мультиметром

Для этого вам придется воспользоваться мультиметром. И как проверить этим способом работоспособность датчика? Выберите на приборе режим измерения постоянного напряжения и максимальное значение поставьте на отметку 2В.

Проверяем мультиметром

Отдельно следует ознакомиться со схемой подключения в случае с ВАЗ 2114.

Последовательность

Цвет провода

Значение

Питание на выходе

Выход на главное реле

В отдельных случаях цвет может отличаться, однако последовательность всегда остается одинаковой. Это позволит не запутаться.

Включаем зажигание при заглушенном моторе. Плюсовой щуп мультиметра подключается к желтому выходу датчика, а черный, то есть плюсовой, идет на зеленый.

Щупы измерительного прибора следует вставлять через резиновые уплотнители разъемов, не повреждая при этом изоляцию. Щупы стоит смочить с помощью всемогущего средства WD 40. Теперь замерьте показатели напряжения. Полученный результат сопоставьте с данными из таблицы.

Показатель напряжения

Состояние ДМРВ

ДМРВ исправен, состояние почти новое, служить может долго

Датчик в неплохом состоянии, хотя старый. К работоспособности претензий нет

ДМРВ в плохом состоянии, практически выработал свой ресурс, потребует скорой замены

Состояние критичное, ресурс исчерпан. Рекомендуется в ближайшее время заменить во избежание неприятностей

Если установить новый датчик, изначально он будет демонстрировать показания в районе 0,996-1,01 В, но с течением времени напряжение начнет увеличиваться. Это свидетельствует об износе.

Чистка

Чистка — это один из наиболее эффективных способов вернуть к жизни ДМРВ и обеспечить его работой еще не на один сезон эксплуатации вашего ВАЗ 2114.

Давайте разберемся, как можно почистить этот измерительный прибор.

С помощью крестовой отвертки ослабьте хомут, который держит патрубок от воздухозаборника.
Снимите гофру и проверьте, присутствуют ли следы масла, конденсата внутри.
Изучите состояние внутренней поверхности самого ДМРВ.
Если все хорошо, никаких следов загрязнения быть не должно.
Чувствительный компонент датчика не редко выходит из строя по причине появления загрязнений.
