Правильные настройки печки автомобиля
Конечно, если у Вас есть автозапуск, лучше всего воспользоваться им и пить кофе дома, пока салон авто прогревается. На даже в таком случае не рекомендуется оставлять отопитель салона включённым на полную мощность.
Итак, Вы завели свой автомобиль, за бортом -25°C и Вам хочется как можно скорее почувствовать теплый воздух из дефлекторов и согреться. Включать отопитель салона, как только Вы завели автомобиль, не только нет смысла, но и вдобавок ко всему еще и неправильно. Дело в том, что пока двигатель не прогрелся хотя бы до 40°C, из дефлекторов будет идти холодный воздух (для тех, кто не в курсе, салон прогревается за счет прогретого двигателя). Включив мотор печки на не прогретом автомобиле, Вы делаете только хуже. Вентилятор печки охлаждает радиатор, и он не будет отдавать тепло продолжительное время.
Так что же следует делать первым делом сев в холодный автомобиль?
Как только автомобиль запустился, включите все зимние опции, которые есть у Вас в комплектации — подогрев сидений, подогрев стёкол и т.д. Даже если Вы один, то всё равно включите подогрев пассажирского кресла. Такое действие поспособствует быстрому «размораживанию» салона. Печку не включайте, дайте автомобилю поработать на холостых. А пока двигатель прогревается, можно очистить его от снега и льда. Как раз когда Вы закончите этим заниматься, можно будет включить отопитель салона. Обычно даже в самый холодный день, за 5 минут автомобиль прогревается до 50 °C, конечно если у Вас исправен термостат.
Оптимальные настройки отпителя для прогрева салона зимой

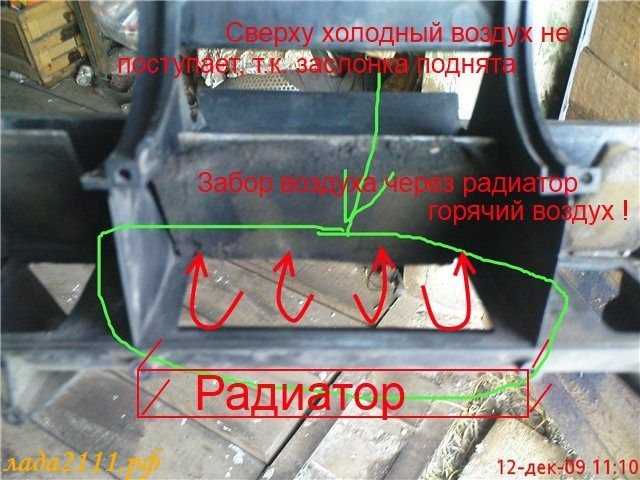

Моторчик печки следует включать не сильнее второго положения. При этом повернуть регулятор температуры в самое жаркое положение. Еще один лайфхак — включите рециркуляцию воздуха. Она есть практически во всех авто. Эта функция перегоняет салонный воздух через радиатор печки. То есть, для обогрева салона, воздух не берётся с улицы, а используется прогретый — салонный. Температура воздуха из печки при включённой рециркуляции будет значительно выше. Салон автомобиля прогреется в два раза быстрее.
Рециркуляция воздуха
Как только автомобиль прогрелся до 80°C можно отрегулировать комфортный для Вас поток воздуха и его направление. Можно сказать, что печной радиатор прогрется и его можно использовать по «полной». Не стоит полагать, что если Вы включаете максимальные обороты печного мотора, салон прогреется быстрее. Наоборот, включая печной мотор на большие обороты, Вы просто охлаждаете радиатор. От таких действий салон не получит тепла. Самые оптимальные обороты печного мотора для зимнего периода — средние. Направление потока необходимо выбирать самому, обычно выгодней всего направлять его «на лицо», а вот при долгой поездке направляйте поток «в ноги». При таком направлении воздуха, салон прогреется равномерно и вдобавок высушится от зимней влаги.
Ранее я рассказывал, как подготовить автомобиль к зиме.
Даже если печка «отлично работала в прошлом году», следует обязательно провести её диагностику. После лета с механической частью печки могла что-то произойти. Например, ослабился тросик переключателя «тепло-холод». В таком случае салонный отопитель не будет отдавать нужное количество тепла. Все заслонки и регуляторы печки должны работать идеально, даже в их крайних положениях. Только тогда, от салонного отопителя можно получить максимум.
Подписывайтесь на наш
23 823
Описание конструкции
Детали отопителя:1 — крышка фильтра;2 — фильтр системы отопления и вентиляции;3 — корпус отопителя;4 — микромотор-редуктор заслонки отопителя;5 — радиатор отопителя;6 — дополнительный резистор вентилятора отопителя;7 — вентилятор отопителя

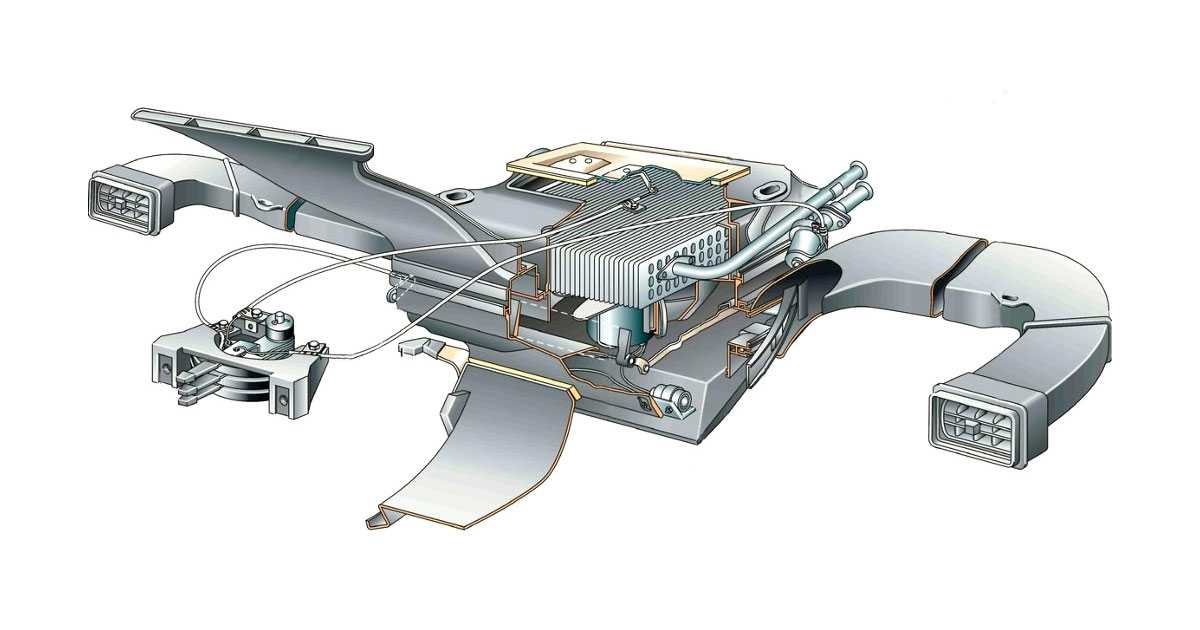

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, датчик температуры воздуха в салоне, корпус воздухораспределителя, воздуховоды и дефлекторы. Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.
Блок управления отоплением и вентиляцией
Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.
Датчик температуры воздуха в салоне
Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.
Отопитель в сборе:1 — микромотор-редуктор заслонки отопителя;2 — заслонка управления отопителем;3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции
Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

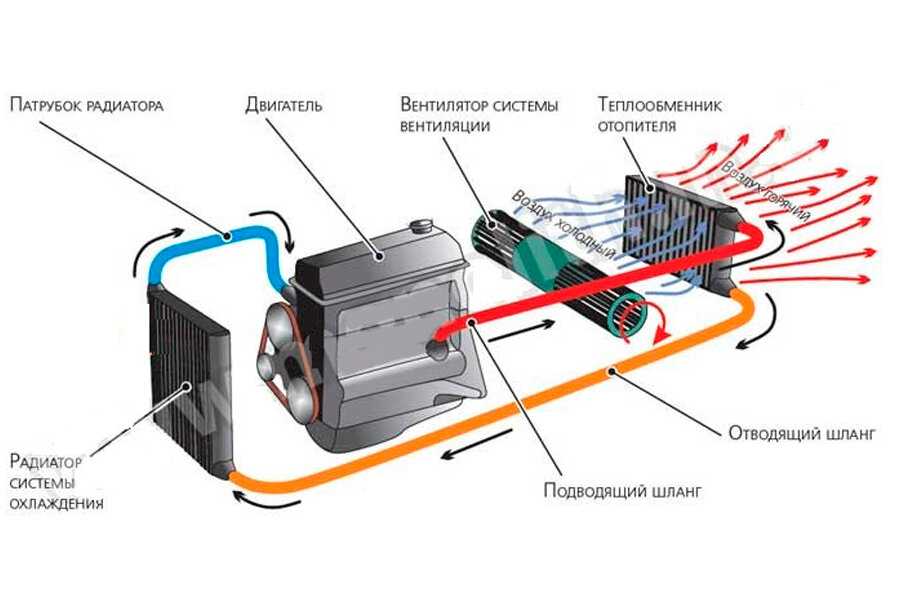

В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры. Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.
Микромотор-редуктор заслонки отопителя:1 — микромотор-редуктор;2 — датчик положения заслонки;3 — выходной вал
Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.
Расположение корпуса воздухораспределителя и воздуховодов на панели приборов: 1 — воздуховод бокового дефлектора;2 — воздуховод обдува стекол;3 — корпус воздухораспределителя;4 — заслонка;5 — мотор-редуктор заслонок;6 — воздуховод обдува ног водителя и пассажиров
Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей. При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.
Отверстие для выхода воздуха в обивке багажника
Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха.
Клапаны выхода воздуха из салона (при снятом заднем бампере)
При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.
Принцип работы печки – из чего она состоит на Приоре, артикулы
Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:
- моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
- вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
- фильтр воздушный (21700-8122090-00);
- регулятор частоты вращения мотора (2170-38127025-10);
- моторедуктор заслонки отопительной системы (21700-8127200-10);
- радиатор отопителя (21700-8101060-10);
- шланг отводящий (21700-8101208-00);
- патрубок отводящий (21700-8101200-10).
Рециркуляция воздуха — включать или нет?
Если ваша задача сводится исключительно к тому, чтобы максимально быстро протопить салон, то включенная рециркуляция может слегка ускорить этот процесс. Но потом придется решать другую проблему — запотевшие стекла. Дело в том, что в автомобиле все время очень влажно от снега на ковриках пола, на одежде водителя и пассажиров. Дыхание, особенно нескольких людей, также сильно увлажняет воздух в салоне. Рециркуляцией можно на непродолжительное время воспользоваться во время движения, когда салон автомобиля хорошо прогрет, немного подсох, а перед вами на дороге едет коптящий КАМАЗ. режим рециркуляции включают, если вам нужно поговорить с пассажиром в припаркованном автомобиле некоторое время, а на улице сильный холод. В этом случае рециркуляцию стоит совместить с печкой, включенной на максимальную температуру, потому что двигатель, работающий на холостом ходу, слабо прокачивает жидкость через отопитель.
Замена или частичный ремонт заслонки печки в автомобиле Лада Приора
Для того чтобы в автомобиле поддерживалась максимально комфортная температура, автопроизводитель предусмотрел несколько способов, в частности регулировка тепла зависит от встроенного в конструкцию освещения, расположенную на потолке, датчика, а также от моторедуктора заслонки отопительного прибора.
В нижеприведенном материале рассмотрим принцип замены и ремонта моторедуктора, который перестал выполнять в полной мере свои функции. Практически всегда такую неисправность сопутствует невозможность полностью закрыть заслонку, ввиду чего тёплые потоки воздуха, которые поступают в салон автомобиля, смешиваются с холодным воздухом, что не позволяет прогреть авто до комфортной температуры.
Чтобы исправить сложившуюся ситуацию, можно прибегнуть к замене или хотя бы частичному ремонту моторедуктора заслонки, который установлен в отопительном агрегате Лады Приоры.
Внешний вид моторедуктора печки Лады Приоры в сборе
Полная замена моторедуктора отопителя
Если автомобилист хочет заменить неисправный моторедуктор отопительного приспособления, следует начать с того, что с приборной панели придётся демонтировать бороду, а также убрать педальный узел. Такие манипуляции не позволят полностью избавиться от торпеды. После этого можно будет аккуратно убрать все саморезы, которые крепят агрегат. Всё это поможет избавиться от нужного приспособления.
Автовладелец, сняв прежний моторедуктор печки, сможет посредством пластмассового приспособления заменить неработающее устройство на новое.
Однако, чтобы избавиться от неисправности, следует прежде позвать кого-нибудь из знакомых. На деле, одному справиться с такой проблемой достаточно сложно, помощь знакомого позволит облегчить и ускорить процесс.
Заводской моторедуктор заслонки отопителя
Замена моторедуктора заслонки на Приоре предполагает необходимость в первую очередь подключить контакты на новое устройство
Очень важно расположить агрегат таким образом, чтобы отверстия всех саморезов располагались на своих местах. Следующим шагом необходимо посредством помощника оказать воздействие на регулятор температуры, одновременно надавив на него
В том случае, если все квадраты совпадут, можно будет с радостью говорить об успехе процедуры. Как правило, это позволит обеспечить нормальное поступление воздуха той температуры, которая будет задана автомобилистом.
Установка и прокрутка нового моторедуктора
Неполадка может быть исправлена дальнейшим прикручиванием саморезов, а также прокруткой нового моторедуктора. Проверять агрегат следует постепенно двигаясь от синей отметки до красной, переводя рукоятку в обратном направлении
Это важно сделать, для того чтобы система отопления автомобиля могла зафиксировать для себя диапазон работы, в будущем функционируя так, как это необходимо владельцу Приоры
Ремонт приспособления на Ладе Приора
Как показывает практика, добраться до ремонта моторедуктора сложнее, точнее, он сложнее в исполнении, так как практически невозможен. Но, если автомобилист хочет оставить свою Приору с прежним элементом отопителя, следует аккуратно отогнуть спрессованный бортик, затем демонтировать крышку моторедуктора.
Шестерня моторедуктора с трещиной
Крайне важно обратить пристальное внимание на коллектор, щётки и подшипники. Если есть возможность, можно произвести замену непосредственно нефункционирующих деталей. Затем следует смазать подшипники, для этого лучше всего подойдёт силиконовая смазка, так как она способна благоприятно влиять на срок службы всех элементов системы
Затем следует смазать подшипники, для этого лучше всего подойдёт силиконовая смазка, так как она способна благоприятно влиять на срок службы всех элементов системы.
После того как будет отремонтирована заслонка, в том случае, если она работает с дефектами, придётся проверить функциональность всей системы, если она не заработала должным образом — впереди автомобилиста ждёт замена моторедуктора.
