Ваз 2110 плохо греет печка как исправить

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:

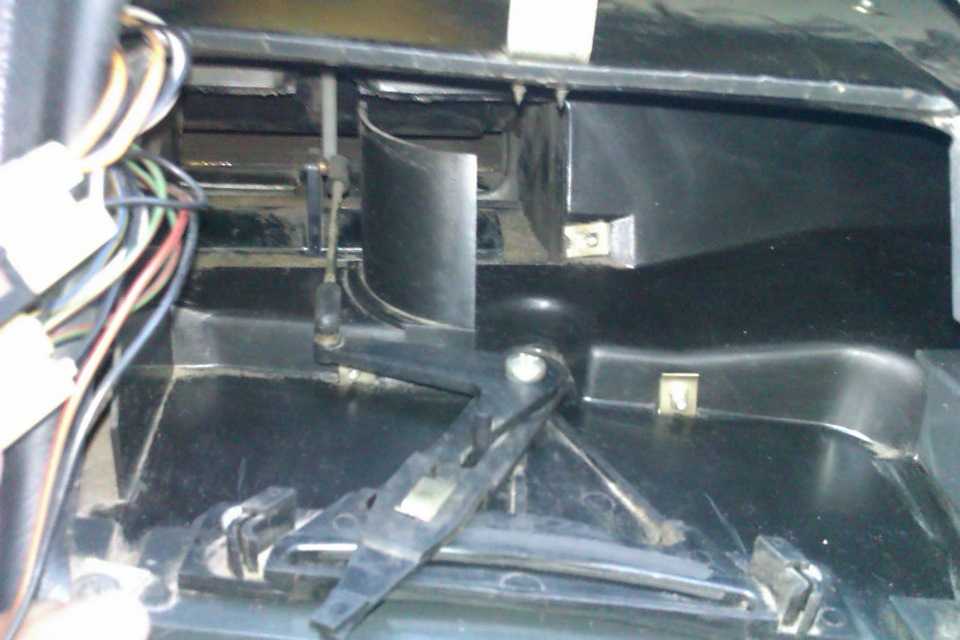

Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
Тяга заслонки «в ноги» — «в грудь».

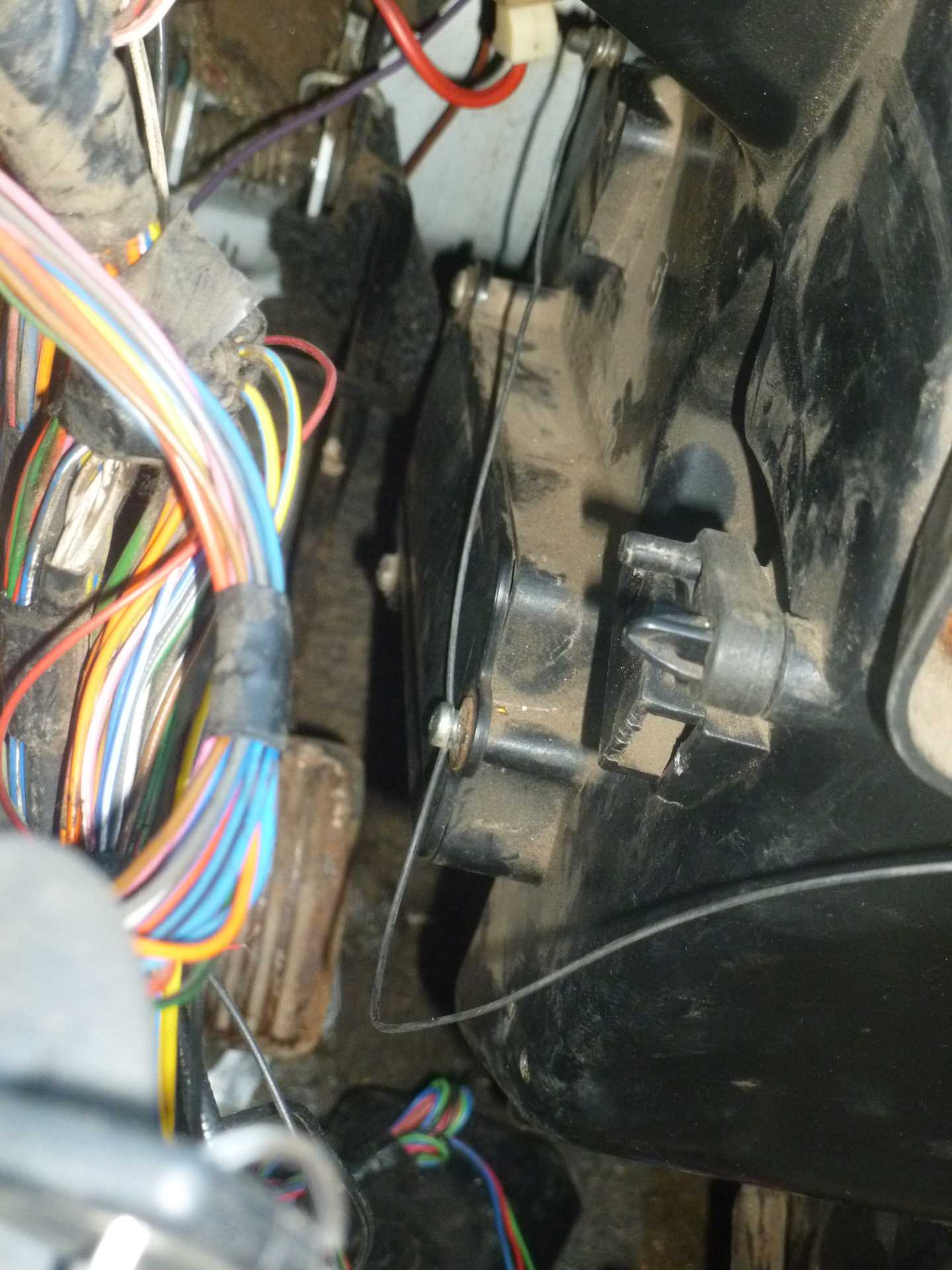

Место крепления тяги заслонки «в грудь»-«на стекло».
Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
Нерегулируемая тяга.
Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.
Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.
И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
Если предохранитель перегорел, заменяем его.

Доработка пластикового блока

Если печка слабо дует в ноги, то причина в пластиковом блоке управления отопителем ВАЗ-2110. Прежде чем начать ремонт, рекомендуется убедиться в исправности печки. Затем потребуется:

демонтировать и разобрать торпеду;
заклеить щели на панели;
поставить новую гофру;
прогерметизировать панель.

В процессе заводской сборки автомобиля заслонка плохо прижимается к торпеде, что способствует потере горячего воздуха в панели приборов. Решить эту проблему можно, демонтировав заслонку и штатный уплотнитель. Щели и задвижку обрабатываем маделином. Заводская губка заменяется Битопластом-10. Чтобы не мерзли ноги пассажира, производится модернизация воздуховодов.

Другая проблема потери тепла связана с щелями вблизи водительского кресла. Их можно задуть монтажной пеной. При необходимости заменяется распределитель воздуха старого образца. В каждое отверстие помещаем трубу диаметром в 40 мм. Если блок работает правильно, тогда схема обогрева следующая: из одной гофры теплый воздух поступает на ноги водителя, а из 2 и 3 — на ноги пассажиров. Отверстий между трубами быть не должно. Если полностью демонтировать воздуховоды, то в салон будет поступать горячий воздух.

Что делать в первую очередь

Чтобы не закопаться в обилии причин, необходимо действовать от простого к сложному. Оставьте пугающие мысли о пробитой прокладке ГБЦ и примите пустяковую позицию, словно отказал электропривод заслонки. Собственно, с этого и начнем.

Проверить работу затворок климат-контроля

Повертите крутилкой или качелькой климатической системы и оцените температуру приходящего воздуха. К примеру, при на «синем до упора» воздух должен быть ощутимо холодным, а на максимально красных настройках – потеплее.

Обездвиженные затворки не смогут смешивать потоки в соответствии с указанным значением в °C. Поэтому в любой позиции регулятора будет дуть воздух одной и той же температуры. Заслонки останавливаются в результате повреждения крепежа или из-за отказавшего сервопривода.

Стабилен ли уровень антифриза в расширительном бачке

Поднимите капот, отыщите «расширитель» и граничные метки на нем. На холодную уровень тосола должен быть между отметками MIN и MAX. Если бачок постоянно опустошается, ищите утечки. Рассмотреть, куда уходит охлаждающая жидкость, можно на примере Lada Vesta.

Радиаторы отопителей некоторых автомобилей, например, Lada Kalina, очень чувствительны к количеству антифриза в расширительном бачке. При малейшей утечке двигатель греется, а печка – холодная или еле теплая. Да и вообще, когда жидкость вытекает, заходит воздух и таким образом система завоздушивается.

Обследовать радиатор печки на предмет беспрепятственной циркуляции

Отыщите вблизи моторного щита два патрубка, идущие на теплообменник отопителя, и потрогайте их. Радиаторный узел врезан в малый круг параллельно, а значит, шланги должны греться сразу же после запуска мотора. Работы лучше проводить при прогреве двигателя.

Если одна из трубок холодная, а другая – теплая, радиатор забит или завоздушился. Сперва исключите наличие грязевой пробки: сдерните выходной шланг и оцените струю – из забитой радиаторной установки практически ничего не будет вытекать. Дело не в этом? Тогда смело выгоняйте воздух.

Как выгнать воздушную пробку без слива ОЖ

Бывает, что при наличии воздуха в малом контуре датчик температуры на приборной доске ведет себя странным образом: стрелка временами скачет. К примеру, была на 60°C и вмиг стала на 90-100°C, затем вернулась обратно. Это объясняется тем, что воздух нагревается заметно быстрее жидкости и до более высоких температур. Как правило, стрелка дергается при серьезном завоздушивании системы.

Дело в том, что небольшая пробка не всегда ходит по всему малому кругу. Воздух скапливается в наивысшей точке контура – радиаторе автомобильной печи, отчего циркуляция ОЖ в нем замедляется. При этом резких температурных скачков в рубашке мотора нет. Даже не наблюдая посторонних симптомов, предположите, что двигатель греется и салонная печка дует холодным воздухом из-за скопления воздуха. Постарайтесь вытравить его, ведь разбирать ничего не нужно:

Приподнять переднюю часть на подъемнике или заехать на горку.
Обеспечить воздуху выход через высшую точку в системе. Для чего открутить крышку расширительного бачка, если он циркуляционный (нет пробки на радиаторе двигателя), или крышку теплообменника мотора. На переднеприводных Ладах наивысшая точка – шланг обогрева дросселя, отсоединять его.
Прогреть мотор до рабочей температуры на холостом ходу.
Повысить обороты до 2 500-2 700 единиц.

Как проще удалить грязевую пробку из теплообменника печи

Когда одна сторона радиатора печки холодная, а другая – горячая + не идет на выход антифриз, смело промывайте радиаторную установку отопителя. Снимать, кроме патрубков, ничего не нужно. Из оборудования пригодится только погружной насос из дачного колодца, глубокий таз, длинные шланги и одно из средств для промывки системы охлаждения двигателя автомобиля.

Выясните, где у теплообменника вход и выход и приступайте к чистке:

Отсоединить штатные трубки. При демонтаже патрубков сольется 1-1,5 л. охлаждающей жидкости. 2-3-литровой канистры ОЖ вполне хватит для пополнения запасов. Сливать весь антифриз из системы не нужно.
Подсоединить шланги, ведущие к насосу и тазу: подача – на выход радиатора, слив – на вход.
Заполнить емкость чистящим средством.
На 10-15 секунд включить насос.
Переподсоединить шланги: подача – на вход в теплообменник, слив – на выход.
Включить насос на 15-20 минут.

Несколько комментариев:

Промывочный состав будет циркулировать вкруговую: из таза и обратно в него.
Кратковременная подача жидкости в обратном направлении быстро вымывает грязевую пробку на входе в радиатор.
Проверьте, идет ли антифриз из пароотводящих патрубков радиаторов в бачок (актуально для циркуляционных «расширителей»).

Почему не дует печка после замены термостата

Если термостат новый, и после его замены печка не дует теплом, значит, либо данная деталь неисправна, либо причина кроется в чём-то другом. В таком случае нужно извлечь термостат и включить печку. Если она греет, значит, причина именно в термостате: он неисправен, и его нужно вернуть назад в магазин. Если же нет, придётся искать причину в иных автомобильных комплектующих.

Не работает вентилятор

Наиболее банальная причина. Воздух вообще не поступает в салон. Естественно, печка будет работать, но её «сил» очень мало для обогрева целого салона. В таком случае придётся заменить вентилятор или электронику, которая им управляет. В некоторых случаях достаточно замены соответствующего предохранителя.

Низкий уровень антифриза

Недостаточный уровень охлаждающей жидкости также можно рассматривать как причину поступления в салон холодного воздуха. Хотя это маловероятно, так как большинство автомобилей оснащены специальными датчиками уровня тосола. Например, если из-за пробоины в бачке или течи в радиаторных патрубках вытекает охлаждающая жидкость, то есть в печку поступает практически холодная жидкость, в салон будет поступать исключительно холодный воздух. Чтобы устранить эту проблему, достаточно долить антифриз или тосол до необходимого уровня.

Забит радиатор печки

В данном случае может быть несколько причин:

использование воды – она образовывает накипь на стенках в системе, а также вызывает ржавление металлов;
неправильное смешивание охлаждающих материалов (тосола и антифриза), что приводит к появлению осадков и забиванию тонких радиаторных трубок;
устранение течи радиатора герметиками. Этот способ называется «лечим – калечим». Из-за излишков герметика закупориваются ходы в радиаторе, что не позволяет жидкости нормально циркулировать и тем самым «разогреваться».

Вышла из строя помпа мотора

Это насос, который служит для прокачки горячей жидкости по всей системе. То есть, помпа ведёт горячую жидкость из основного блока мотора по патрубкам и после направляет её в радиаторы с целью охлаждения (или обогрева салона). Наиболее частые поломки помпы следующие:

заклинила помпа – не вращается её внутренняя часть – «крыльчатка» или в целом помпа;
порвался ремень коленвала, из-за чего помпа не вращается, из-за чего печка не греет;
использование некачественных охлаждающих жидкостей, которые «съедают» внутреннюю часть крыльчатки. Физически шкив детали вращается, но «прокачка» жидкости по системе проходит на максимально низком уровне. В таком случае печка также не будет греть.

При возникновении всех выше описанных проблем помпу придётся заменить (поскольку ремонту она не подлежит). Возьмите себе на заметку первые признаки необходимости замены помпы: посвистывания под капотом, а также холодный шланг после помпы, но горячий до неё.

Пробитая прокладка головки мотора

Блок двигателя и его головка соединены между собой специальной прокладкой. Если она пробита, то антифриз, вода или тосол будут уходить в глушитель или цилиндры (о чём укажет белый и густой дым, исходящий из глушителя). То есть в системе будет недостаточно охлаждающей жидкости (или возникнут воздушные пробки), из-за чего печка не сможет качественно прогревать салон. В таком случае необходимо максимально быстро выполнить замену прокладки головки блока, чтобы не «убить» мотор.

Ну что же, надеемся, эта статья была полезной для вас, и благодаря ей вы сможете найти исинную причину поступления в салон исключительно холодного воздуха. А также сумеете её максимально быстро исправить. Желаем удачи!

Быстрая диагностика

Существует множество факторов, из-за которых плохо греет печка. Причины могут скрываться, например, в термостате. В охладительную систему может попасть воздух. Он снижает циркуляционные показатели антифриза, создавая при этом своеобразные пробки.

Основные причины, почему плохо греет печка:

Застревание термостата.
Жидкость, предназначенная для охлаждения двигателя, плохо циркулирует в печном радиаторе.
Воздушные пробки в охладительной системе.
Вышел из строя электронагреватель или же отсутствует подача питания. Такая проблема может быть у автомобилей, которые оснащены электрическим обогревом.

Читать так же: признаки и причины неисправности термостата.

При обнаружении неисправности элементов автомобиля, обратитесь за помощью к мастеру Это наиболее распространённые причины того, что печка слабо греет. В реальности всё может оказаться гораздо сложнее. Например, произойдёт утечка антифриза, что приведёт к снижению уровня охлаждающей жидкости в системе. Такое случается, когда повреждается охладительный радиатор или соединительные патрубки. Горячий воздух может плохо проходить в салон из-за неисправности воздуховода или же вентиляционных клапанов.

10 причин почему плохо греет печка:

Система отопления

Главным элементом обогревательной системы автомобиля считается радиатор. Он выполняет функцию нагрева воздуха, поступающего снаружи. Диагностику следует начинать именно с этой части.

Система обогрева автомобиля:

Решить проблему можно так

Приобрести новый обогреватель.
Промыть радиатор. Это можно выполнять самостоятельно. Необходимо использовать рабочий раствор: 50 г лимонной кислоты разбавляют в литре тёплой или горячей воды. По возможности необходимо создать давление во время промывки.
Поменять местами патрубки. Это часто помогает, если образовался твёрдый осадок. Такая процедура временно улучшает качество работы обогреватели.

Диагностика печки в автомобиле:

Решить проблему можно следующими способами

Купить новую деталь взамен сломанной.
Можно перевести заслонку в режим «открыто».
Выставить максимально высокую температуру, а затем отсоединить клемму на аккумуляторе. Поставить минимальное значение. Необходимо убедиться в корректной работе регулировки.

Основные причины, почему не греет печка:

Охладительные элементы

Отопление в автомобиле может не работать из-за сбоев в функционировании системы охлаждения. Очень часто проблема заключается в термостате. Это прибор, который обеспечивает правильное движение теплоотводящей жидкости в системе. При поломке термостата антифриз не может в короткие сроки нагреть радиатор салона. Решением может быть только замена детали.

Причиной плохого функционирования печи может стать малый уровень теплообменный жидкости. Когда антифриза в системе недостаточно, в радиатор попадает мало разогретой жидкости. Это становится причиной плохого нагрева воздуха. Чтобы исправить эту поломку, нужно найти место, откуда вытекает теплообменная жидкость. Затем устраняют утечку и доливают необходимое количество антифриза в систему.

Причины плохого функционирования печки: Попадание воздуха в систему пагубно влияет на функционирование печи. Завоздушивание может произойти по ряду причин: нарушение целостности прокладки, негерметичность патрубков и т.д. Чтобы диагностировать проблему, необходимо замерить количество антифриза во всех элементах теплообменника. Когда зажигание выключено, уровень жидкости должен доходить до максимальной отметки. Решить эту проблему можно двумя способами:

Открыть радиатор. Произвести ручную прокачку системы. Необходимо подкачивать шланги до момента, когда появятся пузырьки. Надеть крышку радиатора обратно, затем завести двигатель. Через несколько минут процедуру повторяют.
Нужно поднять перед машины на несколько градусов (можно использовать домкрат). Открыть крышки радиатора и расширителя. Затем необходимо завести двигатель и начать ритмично нажимать на педаль газа. Нужно не забывать доливать антифриз вовремя.

Печка в автомобиле:

Особенности конструкции системы отопления ВАЗ-2110

Главными элементами конструкции системы отопления в автомобиле ВАЗ-2110 являются:

печка или отопитель, в котором подготавливается горячий воздух, поступающий в салон машины;
воздуховоды – патрубки, по которым нагретый до требуемой температуры воздушный поток поступает в салон;
распределитель горячего воздуха или блок регуляции;
испаритель, отвечающий за отведение конденсата. Этот компонент имеется только на автомобиле ВАЗ-2110 и является главной особенностью конструкции его системы отопления.

Если печка начинает дуть чуть теплым воздухом вместо горячего, необходимо искать причину проблемы именно в неисправности каких-либо вышеперечисленных компонентов.

Способы устранения канализационных проблем

Для того чтобы попытаться устранить пробку в канализационном коллекторе квартиры или дома, нужно сначала определить место засора.

Так, если проблема оттока воды наблюдается в раковине кухни, а все остальные точки слива работают нормально, значит, мусорная пробка образовалась конкретно в сифоне под мойкой. Таким же образом можно выявить засоры под раковиной в ванне или под самой ванной/душевой кабиной. В зависимости от расположения пробки в отверстие стока можно засыпать химические препараты типа «Крот» и пр. в соответствии с инструкцией и устранить проблему отложений на трубах.

В качестве агрессивного препарата против засоров можно использовать простую соду, залитую горячей водой. То есть, сначала в отверстие ванны или раковины сыплют соду, затем заливают её горячей водой. После этого в отверстие наливают уксус. Реакция составляющих должна протолкнуть пробку или просто разжижить её.
Также для устранения засора в канализации дома можно использовать стандартный вантуз. Делать прочистку с его помощью несложно. Нужно наполнить сантехнический прибор водой и плотно накрыть сливное отверстие вантузом. Теперь следует делать ритмичные движения вверх-вниз вантузом, создавая вакуум в коллекторе. Под его воздействием пробка должна либо выйти наружу (чаще всего это волосы), либо уйти в сточную систему. Чистить подобным образом можно и раковину и унитаз.

Слабая подача тёплого воздуха, модернизация печки

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Причины сбоев в работе

Нарушена стартовая работа вентилятора в отопительной системе

При такой неисправности печку придётся разбирать, чтобы найти поломку. Но перед этим необходимо завести машину и включить поочередно все три уровня мощности работы вентилятора. Если дополнительного шума нет, то пора приступать к разборке.

Также в ВАЗ 2114 не греет печка если неисправен термостат. При такой поломке охлаждающая жидкость циркулирует по кругу, не успевая охлаждаться.

Накопленная воздушная пробка

Может образоваться в случае, если работа двигателя уже прекращена. В этот момент температура охлаждающей жидкости начинает понижаться. Именно тогда в верхнюю часть радиатора может просочиться воздух, а после, он же, перемещается в термостат. Позже при новом запуске двигателя, помпа будет гнать скопившийся воздух из термостата в радиатор отопительной системы.

Неисправный краник

Внимание, самая распространённая причина. В девяти из десяти случаев – это не до конца открывающийся краник

У такой проблемы могут быть две причины: он полностью вышел из строя и подлежит замене либо он плохо зафиксирован и из-за тросика печки, что находится вблизи педального узла. Тросик нужно немного подтянуть, захватив плоскогубцами.

Если одновременно печка не подает в салон горячий воздух, а краник подтекает, то последний необходимо срочно заменить. В такой момент на стёклах образуется жирный налёт, а на полу могут появиться такие же пятна, а в атмосфере салона витает ярко выраженный запах антифриза и тосола.

В отопительной системе забился радиатор

Если радиатор печки забит грязью и мусором, то плохо дует печка и поток тёплого воздуха поступает в салон еле незаметно. Это особенно неприятно, если за стеклом приличный мороз.

Качество радиатора в отопительной системе оставляет желать лучшего

Такую новость о рабочих свойствах своего радиатора чаще всего получают автовладельцы, купившие подержанный ВАЗ 2114 ещё летом. И до наступления холодов, они даже не подозревают, о предстоящих проблемах. Также плохой радиатор может быть установлен в автосервисе. Доверчивый заказчик, что не проконтролировал результат работы мастера может стать жертвой обмана и халатности. В любом случае плохой радиатор придётся заменить на качественный. Здесь без вариантов.

Радиатор отопителя ВАЗ 2114

Процедура замены радиатора:

Разобрать переднюю панель и снять консоль.
Слить тосол в специальную чистую ёмкость через радиатор либо сливное отверстие.
Снять центральную панель, бардачок, боковые панели.
Открутить болты и шурупы, что фиксируют панель с кузовом и с металлом.
Вовремя вспомнить о тросиках.
Отодвинуть освобожденный торпедо в сторону.
Снять патрубки.
Вынуть старый радиатор и заменить его на новый.
Все остальные исправные детали прикрутить на прежние места.

Низкое давление

Если не хватает давления в отопительной системе на ВАЗ 2114 не греет печка на холостых оборотах. Такое давление обеспечивает помпа. Отследить и распознать причину такой неисправности легко: во время движения тепло поступает в салон. Выход из ситуации – заменить помпу, и желательно на дюралевую, производства «Белмаг».

Мало антифриза

На ВАЗ 2114 плохо греет печка если есть дефицит охлаждающей жидкости в отопительной системе. Здесь необходимо проверить уровень антифриза. В зависимости от сезона и температуры на улице он может быть разным: летом охлаждающая жидкость должна быть не ниже о, зимой – на два пальца выше максимальной шкалы. В любом случае антифриз нужно просто долить.

Прогоревшая прокладка головки блока цилиндров

Признаки горелой ГБЦ:

У охлаждающей жидкости появился новый неприятный запах бензина и автомобильных выхлопов.
Моторное масло стало пахнуть как охлаждающая жидкость.
Из глушителя автомобиля вдруг повалил густой белый дым.

Прогоревшую прокладку головки блока цилиндров нужно заменить.

Сломанный мотор

Мотор самой печки тоже может выйти из строя и ли попросту сгореть. Но прежде чем приступать к процедуре его замены, стоит убедиться в исправности переключателя температурного режима и рабочем состоянии реле зажигания. Для этого нужно освободиться от патрубков. Вытащить старую неисправную печь, а на ее место поставить новую. Убедиться в ее работоспособности и вновь залить охлаждающую жидкость.

Ответом на популярный вопрос автовладельцев о том, как улучшить печку на ВАЗ 2114, является профилактика поломок.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

радиатор с патрубками;
кран перекрытия подачи;
корпус;
воздуховоды;
заслонки;
вентилятор;
блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

Заслонка управления печкой. Она перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
Заслонка подачи потока в зону лобового стекла.
Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Проверка проводки в подкапотном пространстве

Для дальнейшей диагностики потребуется снять все пластиковые накладки в задней части моторного отсека под лобовым стеклом. Делать это нужно аккуратно, а болтики и саморезы, удерживающие различные элементы складывать в разные емкости, чтобы не запутаться при обратной установке.

В открывшемся пространстве можно увидеть воздухозаборник печки, который должен быть закрыт фильтром. Если фильтра нет, его хорошо заменит плотная ткань типа войлока. При открытом воздухозаборнике в него попадает листва, пыль или грязь, результат – холодная печка ВАЗ 2110. Еще одна проблема при забитом воздуховоде – перегорание дополнительного резистора, который охлаждается холодным воздухом. Фильтр нужно периодически чистить.

Справа от электродвигателя находится разъем, через который он подключается к блоку управления. На него подводится красный провод, а отходит голубой. Для проверки нужно подключить блок управления к колодке, установить указатель на цифру 3 (крайнее правое положение), чтобы исключить из цепи регулирующее сопротивление и включить зажигание.

Контакт контрольки вводится в разъем голубого провода, если она загорается, значит, контакт между блоком управления и электродвигателем нормальный. В противном случае – требуется осмотреть проводку и найти место разрыва. Сам разъем в профилактических целях рекомендуется разъединить, обработать смазкой WD-40 и снова соединить.

От корпуса электродвигателя должен отходить провод массы, присоединяемый к кузову автомобиля. Чаще именно он отрывается или окисляется контакт в месте крепления, что приводит к разрыву цепи. Этот провод нужно зачистить, сделать петлю и снова присоединить к кузову, обеспечивая плотный контакт.

После устранения неисправности печки проверяем её работу. Сделать это очень просто – из салона при включенном зажигании необходимо включить блок управления отопителем, проверить, как он гонит воздух на всех режимах, включая автоматический и все 3 скорости.

Только после этого можно приступить к сборке. Устанавливается штатный или самодельный фильтр на воздухозаборник печки. Пластиковые элементы в моторном отсеке аккуратно монтируются на место. Монтируется блок управления, колодка предохранителей ставится на место и закрывается крышкой.

Таким образом, каждый может убедиться, что, если в печке ВАЗ 2110 и других моделях этого семейства не работает скорость – это не приговор. При наличии минимальных навыков, простого инструмента и приспособлений, часть из которых можно изготовить самостоятельно, например, контрольку, многие проблемы можно решить самим.

Причин, по которым отопитель стал работать хуже или не работает совершенно, может быть множество и не все можно устранить самостоятельно. Например, при выходе из строя радиатора печки лучше обратиться к профессионалам, поскольку работа требует серьезных навыков и оборудования. А с мелкими проблемами типа неработающего электродвигателя владелец вполне может разобраться самостоятельно в своем гараже.

Как решить проблему плохого обогрева печки на ВАЗ-2112

Наступление зимы для автовладельцев обозначается не только ухудшением погодных условий и снижением качества езды, но и проблемами с печкой. Кто из нас летом вспоминает про отопитель своего ВАЗа? Весной печка отключается и доходит до неё дело только осенью. И вот здесь начинаются проблемы, например, слабо прогревается салон или, вообще, дует холодный воздух из печки ВАЗ-2112. Прежде чем обращаться в автосервис, можно попробовать самостоятельно разобраться с этой проблемой. Не так уж это сложно, поверьте, многие проблемы с отопителем ВАЗ-2112 можно устранить с минимальными усилиями и затратами.

Владельцам ВАЗ-2112 нужно знать о некоторых отличиях, которые характерны для системы отопления. Важным моментом является раздельный принцип работы. Конструкция отопителя состоит из печки, которая подготавливает тёплый воздух к поступлению в салон. Патрубки являются распределителями нагретого воздуха. Благодаря воздуховодам тепло поступает от панели управления, направляется на стёкла и обдувает ноги. Системой отопления управляет блок регуляции. В конструкции отопителя также предусмотрен испаритель.

Авто-помощь

Отопитель салона на ВАЗ-2112, отличается от печек предыдущего поколения вазовских моделей (ВАЗ-2108, ВАЗ-2109). Во-первых, у него радиатор отопителя, при работающем двигателе, должен быть всегда горячим. Во-вторых, управление этой печкой, полностью электронное. Для этого на центральной консоли установлен контролёр. Он имеет три рукоятки, при помощи которых, Вы можете задать температуру воздуха внутри салона автомобиля, включить соответствующий режим работы вентилятора печки и управлять поток воздуха, направляя его вверх на лобовое стекло или вниз в ноги.

Замеряет температуру в салоне, специально установленный на потолке датчик. Контролёр, получив команду от датчика, приводит в действие микромоторедуктор, который управляет воздушной заслонкой, тем самым направляя поток воздуха, по соответствующим направлениям.

Водитель, не знакомый с основами электротехники и не умеющий пользоваться тестером, поиск неисправностей может вести только методом замены соответствующих узлов отопителя. Для того чтобы проверить работает ли печка на ваз 2112 в установленном режиме, нужно вынуть центральные дефлекторы и через образовавшееся отверстие, посмотреть перемещается ли воздушная заслонка, при повороте соответствующей рукоятки на контролёре.

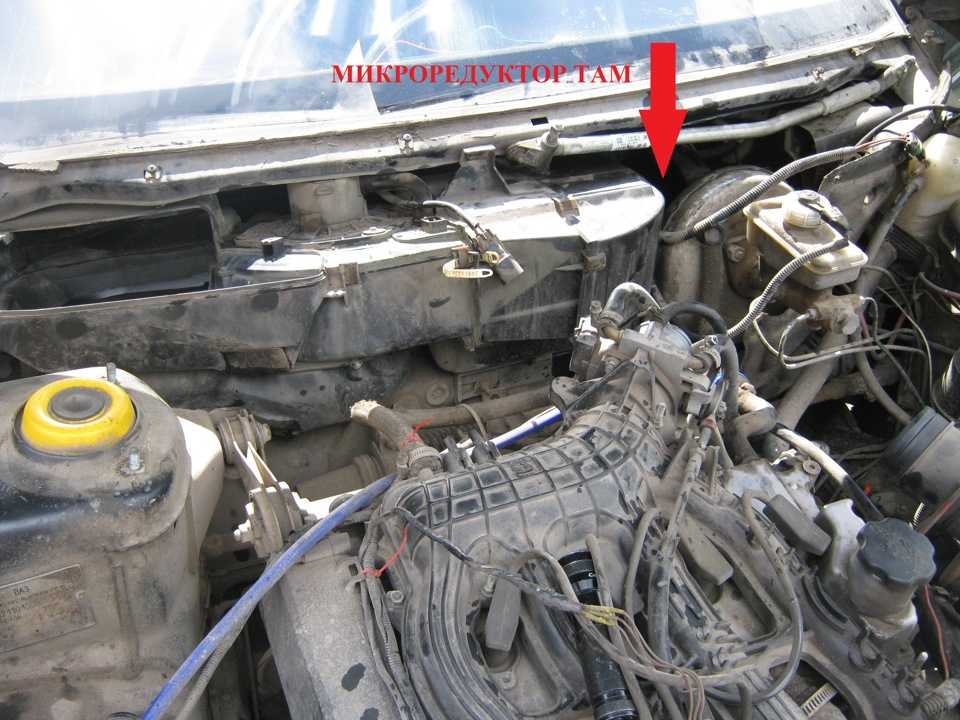

Если воздушная заслонка не движется, то в первую очередь необходимо проверить температурный датчик, он расположен рядом с потолочным плафоном. Убираем накладку плафона, отстегнув колодку с проводами, меняем его, на заведомо, исправный. Опять проверяем, работу заслонки. Если она продолжает оставаться неподвижной, то аналогичным образом придётся заменить микромоторедуктор. В случае не устранения неисправности, придётся заменить сам контролёр.

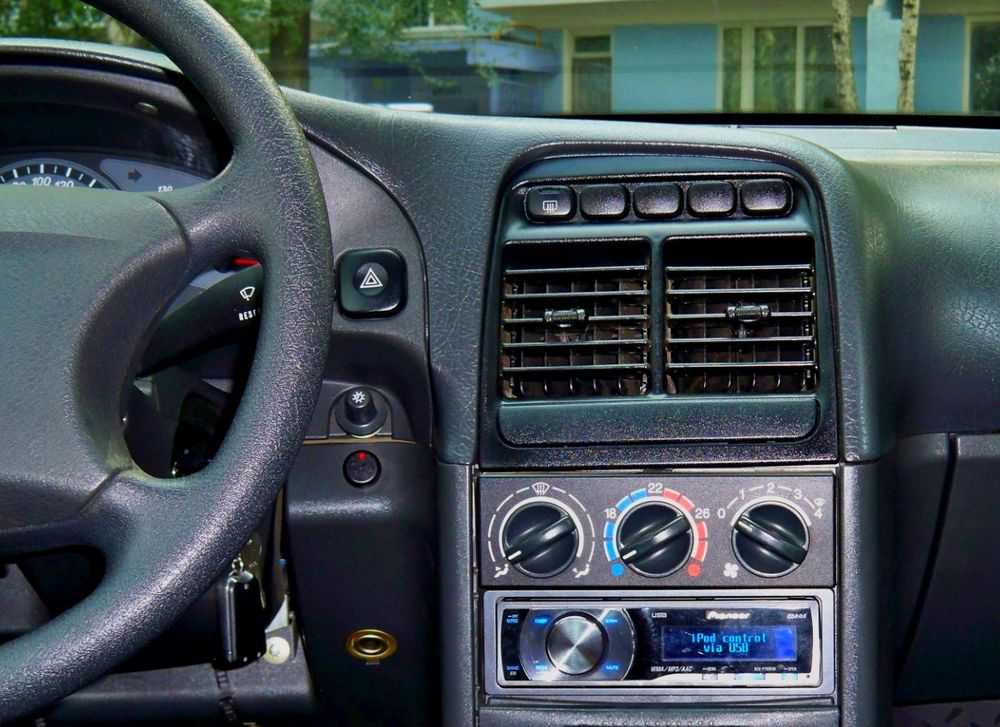

Вентилятор отопителя ВАЗ-2112 имеет 4 режима работы. Если он перестал работать вообще, то вначале нужно проверить исправность 20 амперного предохранителя F7 и реле К6. Они находятся в монтажном блоке. Если здесь всё цело, то придётся проверять переключатель режимов и электродвигатель вентилятора, у которого могут износиться или зависнуть щётки коллектора. Ну, а в крайнем случае, может сгореть обмотка якоря.

Бывают случаи, что вентилятор перестаёт работать на малых скоростях вращения, причиной такого положения дел, скорее всего, будет перегорание дополнительного сопротивления. Оно расположено на корпусе электродвигателя вентилятора. Добраться до него можно будет только со стороны моторного отсека.

Если из сопел отопителя идет только тёплый воздух, а не горячий, то возможные причины нужно начинать искать в моторном отсеке, проверяя работу системы охлаждения двигателя. При неисправном термостате, когда охлаждающая жидкость циркулирует только по большому кругу, в зимний период, температура ОЖ не будет подниматься, до рабочей. А это значит и воздух, проходящий через радиатор отопителя, не будет достаточно хорошо прогреваться.

Чём современнее становятся выпускающиеся на сегодняшний день автомобили, тем всё сложнее становится их дополнительное оборудование. Поэтому водителю не всегда удаётся отыскать возникающие в них неисправности самостоятельно.
