Замена вентилятора печки ваз 2107: как снять, установить, смазать и причины неисправности

Принцип работы

Радиатор во всех моделях ВАЗ закрепляется 2-мя шурупами, а кран отопителя встраивается в подводящий патрубок. Он является регулятором поступления для охлаждающей воды. Управлять им может быть при помощи гибкой тяги от рычага, находящегося в блоке управления в вентиляционной системе на Под радиатором установлен мотор печки ВАЗ 2107. Его электродвигатель смонтирован на 2-ух эластичных подушках, помещенных в направляющем кожухе. В цепь питания мотора встроен и дополнительный резистор, обеспечивающий двухскоростной режим для вращения вентилятора, включение которого обеспечивается переключателем, имеющим три позиции для работы и находящимся на приборной панели.

Печка ВАЗ 2107 имеет воздуховоды, отходящие от кожуха ее вентилятора. Они направляют поток не только лишь к дефлекторам, которые обдувают боковые стекла, да и к тем трубкам, которые ориентированы на ветровое стекло. Управлять жарким воздухом может быть, закрывая и открывая попеременно заслонки отопителя. Сама же крышка на воздухопритоке регулируется тягами от рычагов, расположенных на

Ремонт и замена отдельных элементов системы отопления

Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.

Марина Адулян

https://fb.ru/article/133081/pechka-vaz—ploho-greet-ustroystvo-pechki-vaz—zamena-radiatora-pechki-vaz—svoimi-rukami

Электродвигатель вентилятора

Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.

Кран отопителя

Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.

Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.

Блок управления

Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:

регулировать степень открытия воздушных заслонок;
открывать и закрывать кран отопителя;
распределять воздушные потоки между лобовым и боковыми стёклами;
осуществлять забор воздуха из подкапотного пространства.

Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.

Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.

Одной из проблем по которым приходится снимать вентилятор отопителя (печки) на ВАЗовской классике, это его полный или частичный выход из строя. Вентилятор начинает громко свистеть (гудеть, шуметь, вибрировать) даже на малых оборотах работы печки и находиться в салоне автомобиля становиться крайне не комфортно. Данная операция трудоемкая, система обогрева салона на ВАЗ 2107 достаточно труднодоступная для ремонта, поэтому если вы не уверены, что сможете выполнить всю работу самостоятельно, то лучше обратиться в автосервис. Однако при должном старании, терпении и аккуратности, добраться к вентилятору и заменить его, вполне по силам и не слишком подготовленному автолюбителю.

Как поставить моторчик печки ВАЗ 2107.

Если перед вами стоит выбор: поставить дешёвый и на втулках или подороже но на подшипниках — выбирайте лучше моторчик на подшипниках, он немного тише втулочного и прослужит гораздо дольше.

Перед установкой нового моторчика убедитесь, что в втулках или подшипниках есть смазка, если её нет или мало, то втулки смазываются силиконовой смазкой, а подшипники обычным литолом.

Замена и сборка производится в обратном сборке порядке.

Когда зимой в машине становится холодно, салон плохо протапливается, поток тёплого воздуха слишком слаб, первое, что приходит на ум — провести замену моторчика или вентилятора отопления. Замена вентилятора (моторчика) печки ВАЗ-2107 требует определённых знаний, однако, если случилась поломка — другого выхода нет.

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;
Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень
поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).
Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Замена радиатора

Вообще, когда не работает печка ВАЗ 2107, необходима смена радиатора. Устранения неисправностей в системе отопления на моделях «Жигули» не слишком сильно отличаются друг от друга. Если с причиной холода в салоне водителю удалось разобраться и ему не остается ничего другого, как поменять радиатор, то для этого ему понадобятся некоторые инструменты. Нужны будут два типа отверток — обычная и крестовая, торцевой и рожковый ключи седьмого, восьмого и десятого номеров, а также три резиновых прокладки, один литр охлаждающей жидкости и герметик, как правило, силиконовый. Необходимо внимательно осмотреть радиатор, его металлические трубки и печной кран. Все они должны быть без видимых следов коррозии или подтекания. Кран печки с трубкой со старого радиатора можно перекрутить на новый радиатор. Обязательно нужно установить резиновые прокладки, удалив старые. Промазав их силиконовым герметиком, нужно плотно, чтобы не раздавить их или не сорвать ненароком резьбу, прикрутить отводную трубу и кран к радиатору.

Сборка после замены старого радиатора на новый производится в обратной разборке последовательности. После этого при необходимости в него доливается тосол. Потом автомобиль заводится, после чего проверяется герметичность подсоединения патрубков и шлангов.

Здравствуйте. Со временем у моторчика печки высыхает смазка во втулках, что является причиной скрипа, свиста или воя. Или же печка вообще перестаёт дуть из-за того, что обмотки моторчика печки сгорели. В этих случаях производится замена моторчика печки ВАЗ 2107 и о том как это сделать, читайте далее. Не рекомендую смазывать втулки моторчика печки т.к. эффекта хватит не на долго, а процедура снятия моторчика довольно длительная. Лучше сразу его заменить, да бы не лазить в одно и то же место два раза.

Как понять, что не работает именно моторчик печки, а не сломалась кнопка переключения или сгорел предохранитель, читайте в статье «Не работает вентилятор печки ВАЗ 2107»

Замена отопительного вентилятора на ВАЗ 2107

Перед началом работы следует подобрать всё необходимое. Вот что нам понадобится:

отвёртки (крестовая и плоская);
ключи (комплект рожковых и торцовых);
новый печной вентилятор для ВАЗ 2107.

Последовательность действий

Сначала необходимо провести одну подготовительную операцию: убрать рычаг переключения передач. В ВАЗ 2107 он создаёт серьёзные проблемы при демонтаже печного вентилятора. Затем следует вынуть магнитолу из её ниши. Крепится она на двух саморезах. Вынимая магнитолу, не стоит забывать о проводах, которые находятся за ней. Устройство аккуратно выдвигается из ниши так, чтобы в образовавшуюся щель между магнитолой и передней панелью можно было просунуть руку и вынуть все колодки с проводами, расположенные на задней крышке магнитолы.

Теперь с помощью крестовой отвёртки откручивается полка, расположенная перед пассажиром. Крепится она на четырёх саморезах.

Полка в салоне ВАЗ 2107 держится всего на четырёх саморезах

Для снятие панели прикуривателя ВАЗ 2107 её придётся аккуратно поддеть отвёрткой

Гайки на кожухе ВАЗ 2107 удобнее всего откручивать торцовой головкой на 10

Добраться до шурупов под кнопками можно только отогнув панель отвёрткой

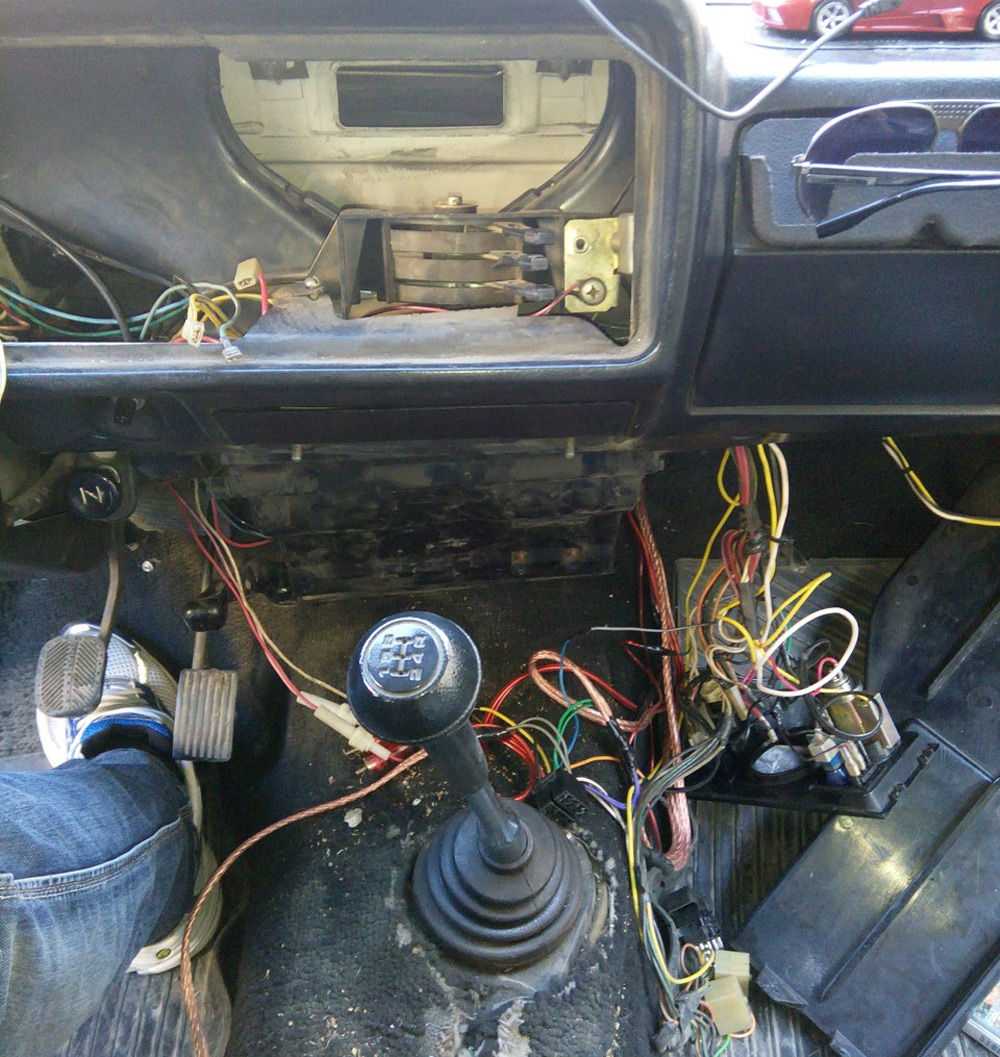

Убрав весь крепёж, панель лучше положить на пол, справа от рычага переключения скоростей

Защёлки на воздуховоде ваз 2107 выполнены из очень хрупкого белого пластика

При отгибании этих защёлок необходимо соблюдать крайнюю осторожность

Защёлки на отопительном моторчике ВАЗ 2107 лучше открывать длинной и очень тонкой отвёрткой

Печной вентилятор ВАЗ 2107 освобождён от крепежа и снимается вместе с моторчиком

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

Некачественное соединение патрубков и трубок подачи воздуха.
Течь радиатора и краника отопителя.
Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Установка новой детали

Установка новой детали не вызывает сложности. Замена мотора печки ВАЗ-2107 выполняется в течение нескольких минут, а самое длительное в этой работе — поставить все болты на место и подсоединить все контакты.

Стараемся не перепутать провода и продеваем их в нужные отверстия возле пазов, на которых держится сам моторчик. Вентилятор при установке должен стоять ровно — без перекосов, иначе во время движения он будет цепляться и в результате сломается.

Когда новый мотор установлен, его вместе с крышкой системы ставим на место. Примеряем корпус и смотрим, чтоб он прилегал к своему месту без всяких усилий и стоял ровно.

Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.

Если у вас есть помощник, пусть он включит отопительную систему, пока вы придерживаете корпус печки. По звуку работающей системы вы сразу поймёте, правильно ли установлены все детали, и не нуждается ли установка в коррекции. Если вас настораживает какой-то звук или стук, разберите всё и сложите заново.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические. К механическим неисправностям относятся:

заклинивание крана подачи антифриза;
засорение радиатора;
обрывы тросов механизма привода;
подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить. И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Как поменять вентилятор (моторчик) печки ВАЗ-2107

С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

Разберёмся, как снять вентилятор печки ВАЗ-2107. Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Замена деталей

Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.

Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.

Установка новой детали

Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
Поток воздуха очень слабый.
Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

Особенности системы отопления салона Chevrolet Lanos

Устройство печки Chevrolet Lanos схоже с большинством отопителей салона других автомобилей. Её конструкция предусматривает как независимый, так и совместный с кондиционером обогрев салона.

Радиатор установлен под кожухом средней части центральной панели, расположенной между водителем и пассажиром.

В Chevrolet Lanos радиатор печки расположен под кожухом средней части центральной панели, расположенной между водителем и пассажиром

Регулирующий кран отсутствует, поэтому при работающем моторе антифриз постоянно обогревает теплообменник.

Устройство и работа печки

Система отопления Chevrolet Lanos включает следующие узлы.

Заслонка, распределяющая поток воздуха в салон или на стёкла.
Верхняя распределительная воздушная заслонка.
Радиатор печки.
Воздушная заслонка, регулирующая температуру воздушного потока.
Радиатор испарителя кондиционера.
Вентилятор с электромотором.
Заслонка изменения режима подачи воздуха (положение A — режим рециркуляции, B — подача воздуха снаружи).
Нижняя распределительная воздушная заслонка.
Воздуховод отопителя и кондиционера.
Патрубки обдува лобового стекла.
Каналы обдува боковых стёкол.

Система отопления салона Chevrolet Lanos может работать а в различных режимах

Количество воздуха, поступающего к теплообменнику, контролируется воздушной регулирующей заслонкой (4). Её положение определяет ту часть воздушного потока, которая проходит в радиатор (3) и нагревается. Кроме того, электромотор вентилятора (6) также имеет несколько режимов работы, увеличивая или уменьшая интенсивность воздушного потока. Смешиваясь в определённой пропорции, нагретый и прохладный воздух создаёт комфортную для водителя температуру.

Органы управления печкой

Обогреватель управляется следующими переключателями и регуляторами, расположенными на центральной панели.

Регулятор температуры поступающего воздуха.
Регулятор режимов работы вентилятора.
Рукоятка распределителя воздушных потоков.
Кнопка включателя электроподогрева заднего стекла.
Ползунок, управляющий заслонкой подачи свежего воздуха и рециркуляцией.
Кнопка включения/выключения кондиционера.

Комфортный микроклимат в салоне устанавливается с помощью шести регуляторов блока управления

Режимы работы вентилятора выбираются независимо от положений других регуляторов. Заслонки регулируются с помощью подсоединённых к ним тросиков.

Как правильно снять вентилятор печки ВАЗ-2107 самому

Данная операция довольно трудоемкая, поскольку система обогрева у «семерки» достаточно разветвленная. Тем не менее ничего невозможного нет, и потому при должном старании и аккуратности замена вентилятора производится даже неподготовленным человеком.

Инструменты

Чтобы не тратить время на поиски необходимого в процессе снятия вентилятора, подготовьте следующие инструменты заранее:

плоскую и крестовидную отвертки;
ключи на 7 миллиметров и на 10;
круглогубцы.

Подготовительные работы

Не снимая торпеды, достать из ВАЗ-2107 вентилятор не получится, как бы вы ни старались. Потому придется ее разобрать. Для этого:

отключаем от АКБ минусовый разъем;
снимаем полку у переднего пассажирского сиденья;
извлекаем бардачок.

Убираем рычаги регулятора нагрева салона, пока не снимая панели

Действуйте осторожно – они очень хрупкие. Затем полностью отключаем все клеммы от установленных на ней электроприборов и лишь после этого демонтируем торпеду окончательно

Снятие вентилятора

Воспользовавшись 7-миллиметровым ключом немного ослабляют хомутик приводного троса регулятора заслонок отопителя и снимают его петельку с рычажка.

Ключом «десяткой» выкручивают гайку удерживающую фиксатор обогревателя, а также оба воздушных рукава

Последние крайне осторожно извлекают из корпуса собственно печки. Эти элементы очень легко повреждаются – если эта неприятность случилась, то дефекты необходимо немедленно устранить или полностью заменить воздуховоды на новые

Плоской отверткой отжимают защелки, удерживающие сам вентилятор на поверхности радиатора. Затем отсоединяют питающие электродвигатель клеммы и лишь тогда весь узел можно вытащить.

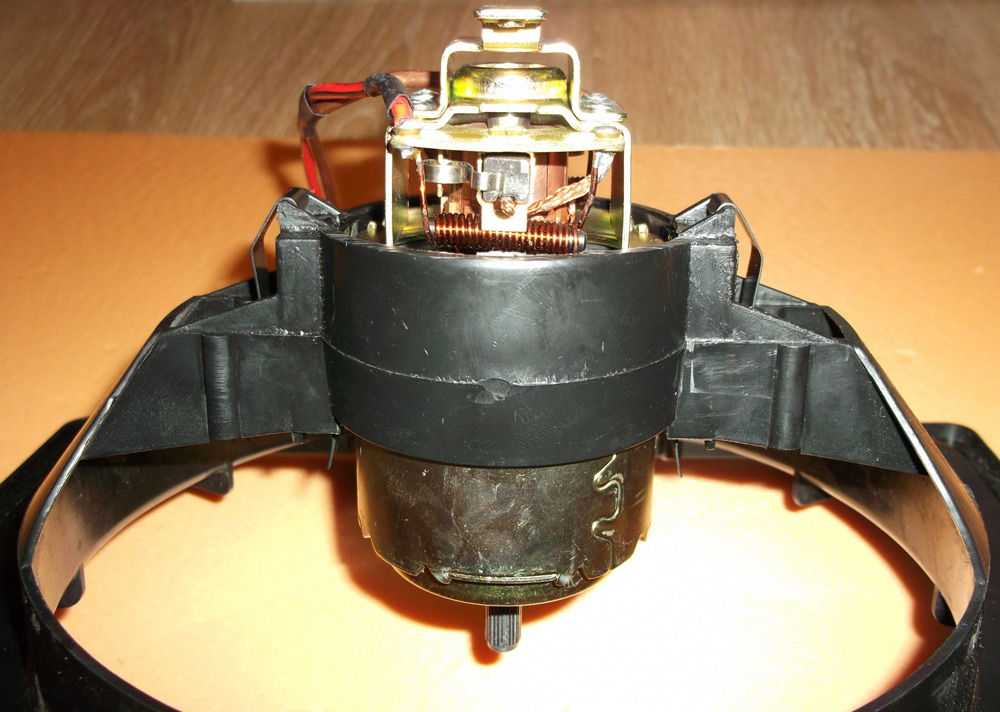

Как правило, у вентилятора требуется еще снять моторчик. Перед его заменой нужно удалить крыльчатку. Здесь понадобятся круглогубцы. Ими вытаскивают стопорящее колечко, а также шайбы регулировочные.

Лопасти после этого будут удерживаться на месте только за счет плотного прилегания к оси. Их также следует демонтировать крайне аккуратно, так как они довольно ломкие. Покончив с этим этапом, приступают к извлечению собственно вентилятора из корпуса. При помощи отвертки отсоедините все пружинные пластины, и он легко достанется.

Разбирать его имеет смысл лишь в случае, если требуется:

прочистить коллектор;
удалить старую засохшую уже смазку на подшипниках.

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетр

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

повреждений на них нет;
герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени

Лучше с процессом познакомиться позволит это видео:

Обработка подкапотного пространства

Но остается еще одна проблема – длительное время прогрева салона. И чтобы ее устранить, нужно утеплить двигатель. Это позволит мотору быстрее выходить на рабочую температуру и медленнее остывать.

Но утеплить сам мотор не получиться, на нем располагается значительное количество подвижных элементов, которые накрывать нельзя. Но допускается утепление подкапотного пространства.

Вначале нужно утеплить капот ВАЗ-2107. Для этого можно приобрести в автомагазине специальный чехол, закрепляемый на чехол изнутри капота.

Но многие автолюбители предпочитают делать это подручными материалами. Но решая обработать капот, следует правильно выбрать изоляционные материалы. Они должны быть негорючими и не впитывать масло. Поэтому использовать обычные ткани не рекомендуется.

Лучше утеплить моторный отсек позволяет наклеивание изоляционных материалов на щит, отделяющий двигатель от салона. Но сделать это можно, только сняв мотор с авто.

Рекомендуем: Какой допустимый износ тормозных дисков? Советы и рекомендации автолюбителям

Помимо капота нужно утеплить и радиатор. Для этого применяются маски, закрепляемые радиаторной решетке.

Вместо маски можно использовать обычный картонный лист, помещенный между радиатором и решеткой. Но стоит учитывать, что полностью закрывать радиатор нельзя, теплообмен все же должен происходить. Поэтому лист картона не должен закрывать больше 2/3 площади радиатора.

С маской этого учитывать не нужно, поскольку помимо решетки отверстий в передке достаточно, чтобы поток воздуха прошел к радиатору.

Не работает вентилятор печки ВАЗ 2107.

Здравствуйте. На этот раз напишу про возможные причины из-за, которых может не работать моторчик печки на ВАЗ 2107. Эти причины можно отнести и к другим моделям классики таким, как ВАЗ 2105, 2106, 2101, 2103, 2104.

Для проверки всех вариантов неисправности нужно иметь хотя бы тестовую лампу, а лучше мультиметр.

Если Вы выясните, что сломался именно моторчик печки, то прочитайте статью «Замена моторчика печки ВАЗ 2107«.

Чтобы понимать, что же может сломаться и из-за чего вентилятор печки ВАЗ 2107 может не крутиться, необходимо рассмотреть электрическую схему питания этого моторчика.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

Неисправность в монтажном блоке.
Выгорели контакты переключателя скоростей вентилятора печки.
Сгорело сопротивление для регулировки скорости.
Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

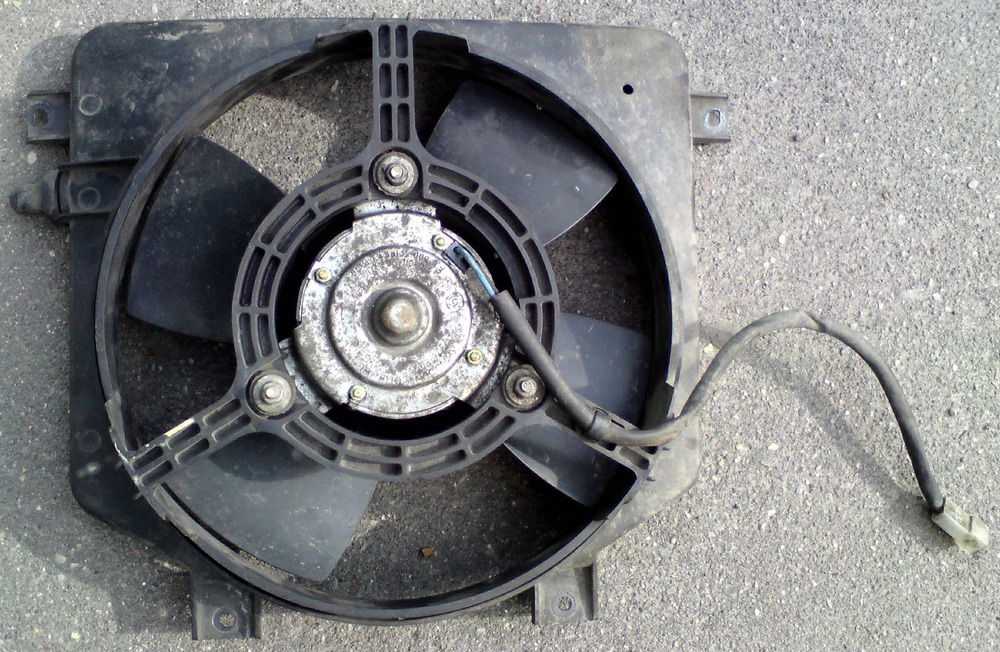

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!
