Как поменять сайлентблоки на ваз 2114

ПОЛИУРЕТАНОВЫЕ ИЛИ РЕЗИНОВЫЕ САЙЛЕНТБЛОКИ, КАКИЕ ЛУЧШЕ?

Если автомобиль имеет в подвеске резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки прослужат как минимум в 5 раз дольше, чем резиновые детали.

Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает, что подвеска всегда работает в предусмотренном конструкторами режиме.

Если желаете улучшить управляемость — полиуретановые сайлентблоки это то, что нужно. Если спокойно перемещаетесь из одной точки в другую, то выбор в пользу обычных сайлентблоков.

Замена сайлентблоков задней балки ВАЗ 2114

Процесс по замене изношенных элементов подвески следует начинать после ознакомления со следующей инструкцией:

  1. Поднимите машину на домкрате и зафиксируйте ее брусками.
  2. Снимите колесо и отсоедините упругий рычаг с серьгой от балки.
  3. Демонтируйте тросы ручника из креплений (на левом рычаге).
  4. Используя ключ на «19» открутите гайку крепления рычага к кузову.
  5. Выньте болт крепления и отогните балку таким образом, чтобы тормозной шланг не был в натянутом состоянии. Установите специальный съемник для удобного демонтажа старого сайлента.
  6. Вращая гайку крепления специального съемника, выдавите старый резиной элемент в чашку приспособления. Выпрессовка проводится в направлении порога автомобиля.

Рассмотренный процесс снятия старого элемента применим при наличии съемника. При его отсутствии работа по выпрессовке усложнится. В сети есть масса вариантов с использованием подручных инструментов в качестве альтернативу съемнику.

Процесс установки нового элемента проводится так:

  1. Обработайте поверхность сайлента мыльным раствором.
  2. Установив съемник с внутренней стороны рычага, приступайте к запрессовке новой детали.
  3. Наживите болт крепления рычага, но не затягивайте гайку на нем.
  4. Верните на место упругий рычаг регулятора давления и зафиксируйте его.
  5. Установите в штатное место тросы ручного тормоза.
  6. Поставьте колесо на место и снимите машину с домкрата.
  7. Несколько раз пошатайте кузов автомобиля. Это необходимо для того, чтобы все детали подвески встали на свое место.
  8. Затяните гайку крепления.

Процедура замены сайлента на другой стороне аналогична. При невозможности откручивания болта крепления задней балки можно срезать его болгаркой, после чего установить новые крепежи. Т.к. задняя подвеска в «четырке» довольно надежна, редкое ее обслуживание приводит к закисшим креплениям, гайкам и болтам. Своими руками работу по обслуживанию подвески выполнить можно, но следует учитывать потраченное время, которое понадобится для разбора и снятия старых заржавевших элементов.

Как заменить сайлентблок задней балки автомобилей ВАЗ

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.

Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.

Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.

Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.

Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.

Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.

Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».

Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:

  • 1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
  • 2. Снимем заднее колесо, чтобы не мешало.

  • 3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)
  • 4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
  • 5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)
  • 6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
  • 7. Между кузовом и балкой вставляем деревянный брусок
  • 8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
  • 9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
  • 10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
  • 11. Затем деревянный брусок вытаскиваем
  • 12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
  • 13. Поставив заднее колесо, опускаем автомобиль
  • 14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
  • 15. Затягиваем болты крепления сайлентблока до упора

Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10

Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054

Видео:

Правила ремонта

Правила установлены в ст. 12 Федерального Закона №40 от 25.04.2002 «Об ОСАГО»:

  1. В течении 5 дней после обращения к страховщику предоставьте ТС для осмотра. Если повреждения, полученные в результате ДТП, исключают возможность передвижения автомобиля, осмотр и экспертиза производятся по месту его нахождения.
  2. После осмотра специалисты рассчитывают стоимость восстановительных работ, согласовывают с вами станцию технического обслуживания, которая займется починкой. В случае несогласия с итогами расчета закажите независимую техническую экспертизу.
  3. Доставьте автомобиль на станцию технического обслуживания. Нетранспортируемое авто эвакуируется с помощью специальной техники. Оплачивать эвакуацию придется за собственный счет. Для возмещения данных затрат впоследствии обратитесь в суд с иском к виновной стороне.
  4. Восстановление транспортного средства должно быть завершено в срок не превышающий 30 дней с момента помещения его в автомастерскую. Все этапы работы сотрудник мастерской обязан согласовывать с владельцем.

Гидравлическая

Гидравлическая подвеска обладает рядом особенностей. Главная из них — это измененные амортизаторы. В отличие от стандартных амортизаторов используют детали конической формы, заполненные маслом. Дополнительно каждая деталь оборудуется шарообразным гидроаккумулятором.

Среди плюсов:

  • долговечность;
  • плавность хода при любых условиях;
  • возможность регулирования дорожного просвета дистанционно.

Они крепкие и вполне надежные. Однако минусом является наличие масла в конструкции. Дело в том, что если произойдет утечка масла, то из строя выйдет не только изделие, но также тормозная система и гидроусилитель руля.

Процесс замены сайлентблоков

Для  замены сайлентблоков нижних рычагов на автомобилях ВАЗ классика, машину нужно загнать в гараж или бокс на яму, или использовать подъемник. Места крепления деталей предварительно обрабатываются смазкой WD-40, которую нужно оставить на некоторое время, чтобы облегчить съем этих деталей. При обработке нужно проследить за тем, чтобы смазка зашла в места крепления узла, это облегчит демонтаж.  В процессе эксплуатации сайлентблок может закиснуть, и, если не обработать его заранее, снять его при помощи монтировки и кувалдочки будет сложно.

Если автомобиль стоит на яме, он поддомкрачивается под балку, чтобы снять нагрузку с колес, делаются упоры под рычаги, а под поддомкратник устанавливают страховочную чурку, чтобы избежать травмирования в случае срыва автомобиля с упоров под рычагами. Ключом на 22 выкручивается гайка, удерживающая сайлентблок в нижнем рычаге. Если гайка закисла, можно в качестве дополнительного рычага использовать отрезок трубы, надев его на ключ. Оригинальные гайки лучше не выбрасывать, поскольку новые часто имеют низкое качество, резьба срывается, поэтому иногда лучше устанавливать старые. То же можно сказать и о старых шайбах, которые делаются из толстого прочного металла, в то время как шайбы, идущие с новыми сайлентблоками, более тонкие и при затяжке могут существенно деформироваться, что недопустимо.

Для демонтажа переднего сайлентблока монтировку нужно подвести так, чтобы упереть в болт балки и нажаться вперед, по направлению к задней части автомобиля. Поскольку усилия нажатия на монтировку будет мало, необходимо периодически бить молотком по рычагу возле сайлентблока, одновременно упираясь для создания натяжения. После того как сайлентблок выйдет из гнезда,  вынимаем его, подталкивая монтировкой. При сильном закисании процедуру придется делать вдвоем: один человек натягивает рычаг монтировкой, второй выбивает сайлентблок из гнезда.

Далее производят замену сайлентблока передней балки, для этого ось  смазывается нигролом и на нее надевается новая деталь. Монтировкой рычаг приподнимается так, чтобы сайлентблок мог направиться в гнездо. После этого на него надевается наставка из толстостенной трубы, подходящей по размеру, по которой нужно аккуратно бить молотком, пока сайлентблок не сядет на место. Заводим монтировку за крепежный болт и поджимаем рычаг, продолжая бить по наставке кувалдочкой, пока деталь не сядет в гнездо до конца по ограничители.

Меняем нижние сайлентблоки с обратной стороны, для чего предварительно нужно  сбить короткий наконечник тяги с рулевой колонки, чтобы он не мешал работе. При помощи монтировки, упирая ее в гайку, таким же способом отводим рычаг, чтобы высвободить сайлентблок. Аналогично бьем молотком по рычагу, натягивая его монтировкой до тех пор, пока сайлентблок не выйдет из гнезда, после этого подталкиваем его монтировкой до полного снятия. Установка нового сайлентблока производится таким же образом, как и в передней части рычага, при помощи наставки из трубки и молотка, ось и посадочное гнездо предварительно смазывают нигролом.

На оба сайлентблока ставятся шайбы, если старые в нормальном состоянии, не деформированы, лучше установить их, поскольку новые бывают очень плохого качества, выгибаются при затягивании гаек, сокращая срок службы деталей. После того как гайки наживляются с обеих сторон, машина опускается с домкратов и ее нужно раскачать, чтобы проверить, как работает подвеска. При этом скрипы и стук должен прекратиться, а работа подвески нормализоваться.

При затягивании гаек сайлентблока лучше пригрузить переднюю часть автомобиля, сначала с одной, а затем с другой стороны, для чего снова понадобится напарник. Если его нет, затягивать можно и так, но потом гайки нужно будет снова подтянуть. Гайки затягиваются максимально туго, при необходимости на ключ надевается труба, чтобы развить максимальное усилие. При этом на некачественных гайках может сорвать резьбу. По окончании работы нужно обратно установить демонтированную ранее рулевую тягу.

Видео:Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Данный способ достаточно трудоемок, но не требует такого специнструмента, как съемник, и дополнительных знаний и навыков. Сделать замену можно самостоятельно в своем гараже, если в нем есть яма. При этом можно воспользоваться простым инструментом, который есть у каждого водителя. Качество работы ни в чем не будет уступать замене с применением специализированного съемника. По аналогичным принципам производится замена сайлентблока амортизатора и других подобных деталей. Эта методика подходит для ВАЗ классических серий 2101-2107.

Печать

Как заменить сайлентблоки на ВАЗ 2107

Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 – задача не из легких. Однако менять их время от времени все равно нужно, и большинство автолюбителей научились это делать без особых трудностей. Существенно упростить эту работу поможет специальный универсальный съемник. Именно с его помощью производится замена как верхних, так и нижних сайлентблоков. Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.

Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:

  • Съемник сайлентблоков;
  • Съемник шаровой опоры;
  • Ключи на 13, 22, 24;
  • Молоток;
  • Зубило;
  • Монтировка;
  • Проникающая смазка (например, WD-40).

Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.

  1. Замена верхних сайлентблоков
  2. Замена нижних сайлентблоков
  3. Меры безопасности

Замена верхних сайлентблоков

В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.

После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.

После того как будет произведена замена, сборка производится в обратной последовательности:

  • Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
  • Устанавливается на место шаровая опора, до упора затягивается гайка;
  • Прикручивается колесо, автомобиль опускается и снимается с домкрата;
  • Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

Откручиваем обе гайки крепления рычага;

На одну сторону накручиваем съемник и выдавливаем сайлентблок;

  • Аналогичную операцию выполняем с противоположной стороны;
  • Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;
  • Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
  • Прикручиваем колесо и снимаем автомобиль с домкрата;
  • Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

  • Шаровых опор;
  • Сайлентблоков;
  • Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Меры безопасности

При выполнении ремонтных работ не стоит забывать об элементарных мерах безопасности:

  • Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
  • Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
  • При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
  • Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня.

Преимущества полиуретана:

  1. Срок эксплуатации увеличен в 5 раз. Это позволяет через большие промежутки пробега делать замену и агрессивнее нагружать подвеску.
  2. Повышенная термическая устойчивость. Полиуретан хорошо переносит перепады температуры. На морозе материал работает так же хорошо, как и при высоких температурах.
  3. Благодаря плотной структуре материала повышается управляемость автомобилем.

Приобретая деталь, лучше проконсультироваться со специалистом в магазине. Дело в том, что виброизоляторы внешне трудно отличить друг от друга — они практически схожи. А вот их внешний диаметр иногда несколько отличается, что вызовет трудности при установке.

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог

Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Усиленная задняя балка на ВАЗ 2109 своими руками

О том что такое зеленая карта вы можете узнать здесь avtocivilka.ua

Посмотрев на конструкцию усиленной балки и облазив сеть решил сделать её сам. Для этого купил 2 реактивные тяги от жигулей, 4 болта и гайки. На работе не снимая балку с машины взял рулетку, всё разметил и вперед. Уши для рычагов выпилил из 3 мм листа,

Разметка середины балки.

Просверлил центральные кронштейны.

Вот они уже на месте.

С боковыми было по сложнее их сверлил по очереди 1 внутренний его приварил и через него размечал наружный.

Примерка

Всё на медную смазку.

Балка готова.

Прут (стабилизатор) не установил пока так покатаюсь. Хотел сделать тяги с регулировкой но это в следующий раз.

Теперь о результате: машина стала собранней, повороты и перестроение проходит лучше в колее уверенно держит дорогу, может это опять плацебо но мне нравится))).

Штанга реактивная 2101-07 большая поперечная 2х280 560 р. Болт м12х70х1,25 крепления реактив. штанги 2101-07 4х20 80 р. Гайка м12х1,25 с нейл. кольцом 4х10 40 р.

На всё про всё не торопясь у вас уйдет 2 часа. На этом пока всё…

Особенности устройства ВАЗ 2115

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

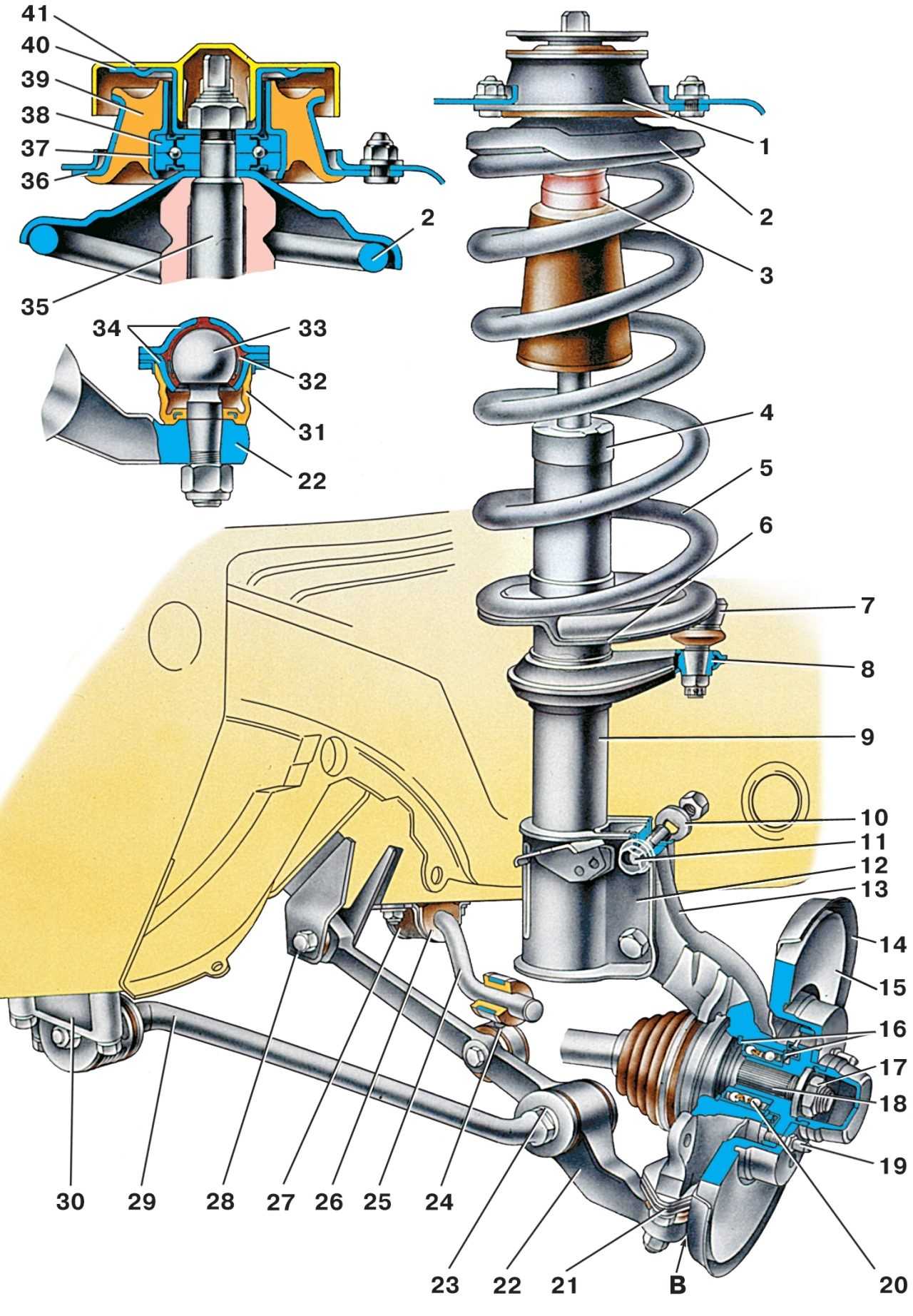

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Основным элементом подвески является телескопическая, гидравлическая амортизаторная стойка 9 (

Рис. 4.2. Телескопическая стойка: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает «качание» стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 4.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 13 (см. рис. 4.1) соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота.

В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой 17 на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стоки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.

Видео про «Особенности устройства» для ВАЗ 2115

https://youtube.com/watch?v=ElVkJtFbCek

Обзор автомобиля ВАЗ 2115

Самодиагностика Ваз 2114-2115, Priora, Kalina, Ваз 2110-2112.

Ваз 2110 1.6 8кл. Особенности монтажа и настройки

Носить знаки

Потому что функция поддержки двигателя — уменьшить вибрацию, их чувствительность даже на холостом ходу указывает на проблему. Другие признаки износа подушки на ВАЗ 2114 включают:

  1. Рычаг переключения вибрации. Это указывает на то, что все вибрации двигателя передаются на коробку.
  2. Если вы откроете капот, вы увидите сильные вибрации двигателя.
  3. Неровности машины. Дело в том, что при сильном износе сайлентблоков картер начинает слегка двигаться в направлении сцепления. Из-за этого датчик положения коленчатого вала (DPKV) постоянно излучает разные сигналы. ECU вынужден по ошибке «поймать» импульс для исправления дисбаланса.

Отказ от ремонта по ОСАГО

В соответствии с правилами поврежденный автомобиль должен восстанавливаться в сервисе, выбранном страховой компанией. Однако в законе предусмотрены случаи, когда автовладелец может отказаться от ремонта и получить материальную компенсацию. К ним относятся следующие ситуации:

  • машина имеет значительные повреждения и не может быть восстановлена;
  • смерть страхователя;
  • инвалидность страхователя;
  • стоимость ремонта больше максимально установленного лимита в 400 тыс. рублей;
  • получение тяжелого или среднего вреда здоровью;
  • страховщик не имеет возможности провести восстановление авто в техцентре, с которым подписан договор (например, невозможно обеспечить доставку машины в сервис);
  • регулятор ограничил страховую в праве направлять на ремонт машины по причине неоднократного нарушения с ее стороны правил натурального возмещения (в этом случае восстановление выполняется только с согласия клиента).

Право на отказ от ремонта возникает при условии, что ни один сервисный центр, с которым заключил договор страховщик, не отвечает обязательным требованиям закона:

  • расположение ближе 50 км от места проживания обладателя полиса или места дорожно-транспортного происшествия;
  • наличие у СТО договора с изготовителем или дистрибьютором авто данного бренда (если машина младше двух лет);
  • техцентр не способен предоставить необходимые детали;
  • сервисный центр не может отремонтировать автомобиль менее, чем за 30 дней.

Важно! Если при наступлении данных случаев компания не перечислила денежную выплату, это может квалифицироваться как несоблюдение договора. Существует вариант, при котором клиент и страховщик еще на этапе обсуждения условий соглашения договорились о предоставлении материальной выплаты

В этом случае достаточно напомнить о наличии такого пункта

Существует вариант, при котором клиент и страховщик еще на этапе обсуждения условий соглашения договорились о предоставлении материальной выплаты. В этом случае достаточно напомнить о наличии такого пункта.

Подведем итоги. В случае аварии обладатель полиса автогражданки должен обратиться в страховую компанию. Она выдаст направление на восстановление машины в техцентре, с которым подписан договор. Максимальный срок ремонта автомобиля после ДТП составляет 30 рабочих дней. При этом закон позволяет получить материальную компенсацию, если сложившаяся ситуация попадает под указанные в нем исключения.
