Добрый день, сегодня расскажем, как производится снятие и замена шруса Лада Приора. Если во время движения в районе передних колес стал слышаться гул и стуки, а на поворотах хруст, то пришло время менять ШРУСы, то есть шарниры равных угловых скоростей, которые передают крутящий момент на колеса. Автолюбители еще называют данную деталь гранатой.

Лишним доказательством поломки гранаты будет образование люфта, который можно легко определить. При этом достаточно покачать рукой шарнир вала привода передних колес. Даже его незначительное хождение говорит о необходимости провести замену.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС — 77205S. Внутренний ШРУС — FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе. В заключение все снятые детали устанавливаются в обратном порядке

После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь. Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

Видео замены внешнего шруса без снятия привода с автомобиля.

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Описание конструкции приводов передних колесЛада Приора

Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески. На автомобиле применены шариковые шарниры.

Привод переднего колеса:

1 — стопорное кольцо корпуса внутреннего шарнира;

2 — защитное кольцо сальника привода;

3 — корпус внутреннего шарнира;

4 — большой хомут;

5 — защитный чехол;

6 — малый хомут;

7 — вал;

8 — корпус наружного шарнира;

9 — защитное кольцо подшипника ступицы;

10 — фиксатор внутреннего шарнира;

11 — упорное кольцо;

12 — сепаратор;

13 — шарик;

14 — обойма;

15 — стопорное кольцо

Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Вал левого привода изготовлен из стального прутка, вал правого — из трубы. На концах вала выполнены шлицы, на которых установлены ШРУСы. Шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. В корпусе и обойме наружного шарнира канавки выполнены по радиусу, что обеспечивает угол поворота корпуса относительно обоймы до 42°. В корпусе и обойме внутреннего шарнира канавки прямые, что позволяет корпусу шарнира перемещаться относительно обоймы в продольном направлении, удлиняя или укорачивая привод (компенсируя взаимное перемещение подвески и силового агрегата). Перемещение корпуса внутреннего шарнира ограничено фиксатором, установленным в корпусе шарнира.

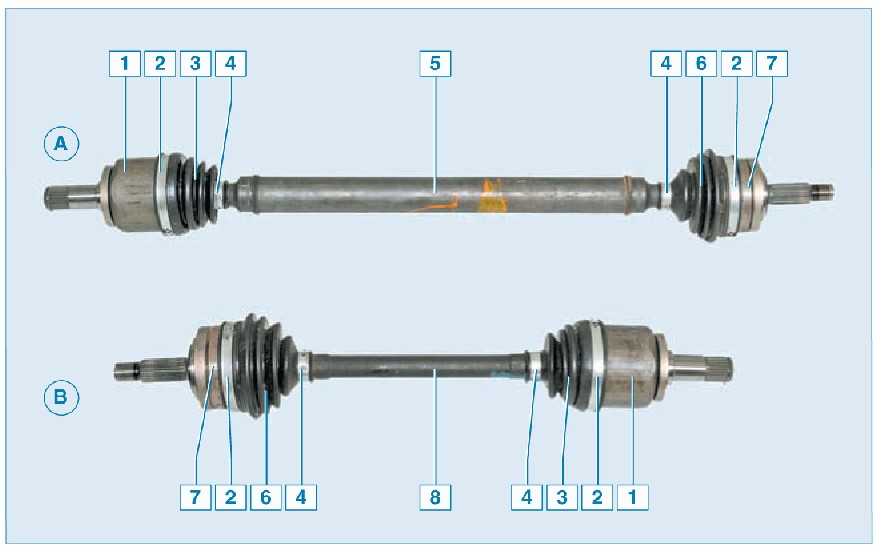

Приводы правого «А» и левого «В» колес:

1 — корпус внутреннего шарнира;

2 — большой хомут крепления чехла;

3 — защитный чехол внутреннего шарнира;

4 — малый хомут крепления чехла;

5 — вал привода правого колеса;

6 — защитный чехол наружного шарнира;

7 — корпус наружного шарнира;

8 — вал привода левого колеса

Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения упорным и стопорным кольцами. Корпус шарнира имеет шлицевой хвостовик. На конце хвостовика корпуса наружного шарнира нарезана резьба, а на конце хвостовика корпуса внутреннего шарнира проточена канавка, в которой установлено стопорное кольцо. Шлицевой хвостовик корпуса наружного шарнира вставляется в ступицу переднего колеса и крепится гайкой подшипника. Шлицевой хвостовик корпуса внутреннего шарнира вставляется в шестерню привода, установленную в коробке передач и фиксируется в ней стопорным кольцом.

Детали шарниров изготовлены с высокой точностью. Внутренняя поверхность корпуса шарнира закалена ТВЧ. В шарнир устанавливаются шарики одной сортировочной группы. При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно. Изношенный шарнир заменяют только в сборе.

В наружный шарнир перед сборкой закладывается 40 г, во внутренний — 80 г смазки ШРУС-4.

Герметичность шарнира — непременное условие его надежной работы — обеспечивается резиновыми защитными чехлами. Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами. При замене чехла хомуты его крепления также следует заменить новыми. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления. Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.

Видео по теме «Lada Priora. Приводы передних колес»

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

снятие и замена привода передних колес лада приора

Как снять приводы передних колес. ВАЗ 2110, 2111 2112.

Замена гранаты на Приоре PrioraPRO

Лада Приора — достаточно надежный автомобиль среди отечественной продукции, но, увы, ремонтировать приходится и эту машину. Да и дороги у нас, мягко говоря, не лучшего качества. Поэтому особенно страдает ходовая часть — амортизаторы, пружины, шаровые опоры и, конечно, ШРУСы.

Если требуется замена гранаты на Приоре, то по инструкции АвтоВАЗа необходимо менять весь привод целиком, для чего предполагается ехать на станцию технического обслуживания. Но сей механизм стоит немало денег, да и есть ли смысл в этой операции? Может, достаточно поменять лишь сами ШРУСы и отремонтировать все самому?

Как определить, что требуется новая граната на Приору? Каждый случай, конечно, индивидуален, но первый и самый часто встречающийся признак — хруст, который особенно проявляется при повороте руля

Но стоит обратить внимание, что если сделать вид, что ничего не замечаешь, и ездить с таким симптомом дальше, то вполне возможен плохой вариант развития событий — привод просто вырвет, что может привести к очень печальным последствиям. Поэтому ремонтировать нужно как можно быстрее

Детали для ремонта лучше покупать в специализированном магазине — так намного меньше шансов нарваться на подделку, по сравнению с авторынком, и есть определенная гарантия на запчасти. Сколько стоит граната на Приору? Точную цифру назвать сложно (она постоянно меняется), да и на рынке запчастей присутствует много разных производителей.

Можно купить как дешевую китайскую гранату сомнительного качества, так и запчасть под известным брендом (пускай даже российским), которая стоит, конечно, больше китайского аналога, но срок службы — явно выше. В общем можно сказать, что цена на граната на Приору достаточно небольшая, по сравнению с аналогичными деталями для многих иномарок.

Обращаем внимание, что граната наружная на Приору меняется парой. Можно, конечно, купить и одну — но лучше сразу две. В противном случае износ будет неравномерным и все равно после замены одной гранаты рано или поздно придет в негодность и вторая

В противном случае износ будет неравномерным и все равно после замены одной гранаты рано или поздно придет в негодность и вторая.

Поддомкрачиваем автомобиль, снимаем нужные колеса и производим внешний осмотр. Пыльники ШРУСов (они выглядят как резиновые «гармошки») тоже постоянно изнашиваются и требуют замены. Если видны трещинки (пускай даже микроскопические) — лучше поменять сразу, не забыв «набить» смазку (она имеется в комплекте со ШРУСом, а также продается отдельно).

Если пыльники своевременно не менять, то попавшими через них пылью или мусором «приговорить» гранату можно очень быстро. Стоят пыльники сравнительно недорого, а меняются довольно просто. Особенно, если есть доступ к яме или, что еще лучше, подъемнику. С земли менять пыльники и ШРУСы куда проблематичнее.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Хруст – характерный признак неисправности

ШРУСы – достаточно надежные узлы, но и они выходят из строя. Проблемы с ними проявляются в виде отчетливых хрустов при совершении маневров, стуков при поворотах руля, вибраций (подергиваний) авто при движении по неровностям.

Опытные водителя данный узле называют между собой проще – граната.

Если хруст – характерный признак неисправности гранаты, то стуки в передней части автомобиля могут издавать и другие конструктивные элементы, поэтому при их появлении необходимо сначала выполнить диагностику и определить, какой именно узел неисправен.

При этом даже если есть полная уверенность, что что-то не так со ШРУСами, то нужно еще узнать, какой узел проблемный, ведь в конструкции привода используется 4 таких компонента (2 – внутренних и 2 – внешних, по паре на каждый левый и правый приводные валы).

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Шрус на приору какой лучше

шрус, точнее пыльника шруса хватает на год, максимум на 2 года(( встал вопрос покупки шруса(хрустит)

дополню

(16.04.17) вчера КУПИЛ ШРУС , которого нет в списке комментариев))

если кидать ссылки на бж запрещено-тему можно удалить(( но я думаю-пусть останется, вазоводам интересно будет знать-какие шрусы популярны, какие нет))

Сегодня мы вновь возвращаемся к теме ШРУСов для автомобилей ВАЗ. Впервые анализ розничного сегмента по этой группе товаров журнал «Трансервис. Автобизнес» проводил ровно два года назад, весной 2011 года. Сегодня мы решили проверить, какие из торговых марок смогли удержать за собой места на витринах сибирских автомагазинов, и насколько выросла средняя цена на данные узлы.

Повышенный интерес к ВАЗовским «гранатам» не случаен. Все автомобили АвтоВАЗа сегодня используют передний привод. Это огромный рынок – несколько миллионов автомобилей. Ежегодно российский завод продает не менее 500 000 новых атвомобилей. И весь этот парк охватывается всего двумя типоразмерами ШРУСов наружным (2110 — 2215012) и внутренним (2108 – 2215056). При этом расчетный ресурс ШРУСов на автомобили ВАЗ заметно отстает от тех показателей, которые демонстрируют шарниры равных угловых скоростей большинства иномарок. Если для автомобилей иностранного производства нормой для наружного ШРУСа считается пробег, в 130 – 150 тысяч километров, то ВАЗовский шарнир, заскрежетавший на повороте уже после 100 тысяч километров пробега, вряд ли кого-то сильно удивит. Естественно, в очень бережных водительских руках и при постоянном контроле за пыльником и ВАЗовские ШРУСы показывают чудеса выносливости – по 180 -200 тысяч километров. Но такие долгожители являются скорее исключением из правил. Не удивительно, что этот сегмент рынка в последние годы сильно заинтересовал многочисленных производителей автокомпонентов и инжиниринговые компании из самых разных регионов. Сегодня в этом сегменте конкурируют около 20 достаточно известных торговых марок и не менее 10 малоизвестных и «серых». Есть бренды, которые появляются на один-два года, но основная масса игроков выходит на этот рынок всерьёз и надолго. Это объясняется тем, что производство шарниров равных угловых скоростей – довольно непростой производственный процесс. Для него требуются самые современные технологии металлообработки, поэтому затевать создание линейки ШРУСов ради того, чтобы по-быстрому заработать деньги на дешевом и некачественном товаре не имеет никакого смысла. ШРУС меняется, как правило, 1 – 2 раза за весь период эксплуатации автомобиля, и большинство потребителей предпочитают на этой покупке не экономить.

Ну а теперь приступим к сравнению данных по розничному рынку Сибирского региона. Напомним, что наше исследование проводится методом телефонного опроса товароведов и продавцов автомагазинов в четырех крупных городах России. В общей сложности опрашивалось 200 торговых точек. В рамках данного исследования экспертам было задано 4 вопроса:

Где лучше совершать покупку?

Если вышла из строя лимонка в машине марки Приора, то необходимо заняться поиском новейшей запчасти. Мест реализации таковой детали в Рф много. Потому у автомобилиста не обязано появиться заморочек с выбором.

Заблаговременно рекомендуется обусловиться с местом приобретения. Всего у обладателя Приоры есть три варианта:

  • Могут выслать бракованную деталь.
  • Могут прислать б/у запчасть заместо новейшей.
  • Могут попросить перечислить средства и ничего не прислать.

Если охото сберечь, не принципиальна популярность производителя, то можно посетить авторынок. Здесь продаются детали малоизвестных компаний. Можно натолкнуться на китайскую подделку под именитый бренд

Потому при выбирании авторынка в качестве места покупки необходимо соблюдать осторожность

Подготовка к работе

Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:

  • стандартный набор накидных головок с воротком;
  • монтировка;
  • ключи рожковые;
  • инструмент слесарный, куда входят отвертки, молоток и пассатижи;
  • приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».

Замена шаровой опоры на Лада Приора

Замена шаровой опоры на автомобиле Лада Приора своими руками производится согласно пошаговому алгоритму, который представлен ниже.

  • Зафиксировать автомобиль стояночным тормозом.
  • Подложить под задние колеса противооткатные башмаки.
  • Поддомкратить автомобиль со стороны, с которой планируется проведение ремонтных работ.
  • Снять колесо.


Поддомкраченная Приора с демонтированным колесом

Послабить два крепежных болта шаровой опоры.


Расположение крепежей

Открутить гайку шарового пальца.


Откручивание гайки шарового пальца

Выпрессовать опору из рычага. Данную операцию можно выполнить без съемника, но его наличие значительно упростит процедуру.


Выпрессовка шаровой из рычага с использованием съемника

  • Выкрутить два крепежных болта опоры.
  • Используя монтировку извлечь шаровую.


Процесс демонтажа


Извлеченная старая шаровая

Установить новую опору в посадочное место. Предварительно рекомендуется наполнить пыльник консистентной смазкой.


Монтаж новой шаровой опоры

  • Собрать все в порядке обратном снятию.
  • Проведение контроля углов схода и развала на стенде не является обязательной процедурой при замене шаровых опор, но все же опытные автовладельцы рекомендуют выполнить проверку.

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично похожи на обычные подшипники – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Замена пыльника наружного ШРУСа Рено Логан до 2010 года выпуска

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.

Определяем какой шрус хрустит внутренний или наружный

Для диагностики ШРУСов используется несколько методов. Самым простым из них является визуальный осмотр пыльников и проверка валов.

Основной причиной проблем, связанных с появлением хруста является попадание внутрь узлов грязи, что может произойти только из-за повреждения пыльника.

Если резинотехнический элемент порван, то при осмотре на нем будут следы вытекающей смазки, по которым и можно понять, в какой из узлов попали песок и пыль.

Также при осмотре следует рукой попытаться сместить приводной вал в поперечном и продольном направлениях. ШРУСы – узлы с высокой точностью изготовления, и, если ощущается, что в них есть люфты, пора принимать меры.

Если же при визуальном осмотре порывов пыльник не обнаружено, но симптомы неисправности шарнира проявляются, выявить какой из ШРУСов проблемный позволяют несколько простых методов.

Признаки неисправности опорного подшипника передней стойки и порядок его замены

Диагностика наружных шарниров

Наружные шарниры проверяются путем создания сильной нагрузки на них. Для этого просто выворачиваем до упора колеса в правую или левую стороны и пытаемся начать движение на повышенных оборотах. После эту же процедуру еще раз проводим, но уже при повороте колес в другую сторону.

При проверке ШРУСов этим методом начало движения с поворотом колес влево создаст значительную нагрузку на правый узел, и, если в нем ест люфты, он начнет хрустеть.

Выворотом же колес вправо проверяется левый шарнир. Но отметим, что хруст может издавать и наружный ШРУС с той стороны, куда осуществляется поворот.

Поэтому при проверке не лишним будет присутствие помощника, который находясь возле авто на слух установит, с какой стороны издается звук.

Проверка внутренних узлов

Чтобы определить, какой внутренний ШРУС хрустит, используется другой метод. Для его проведения нужен ровный участок дороги, но имеющий ухаб (яму).

Суть проверки сводится к проезду по яме на умеренной скорости одним из передних колес. Затем все повторяется, но уже с заездом в яму вторым колесом.

При попадании колеса на ухаб, возникает ударная нагрузка на внутренний шарнир, и если в нем есть люфты, то проявятся они в виде стуков или негромких хрустов.

Универсальный метод

Единственным недостатком метода заезда на скорости в яму является тот факт, что не всегда есть подходящий участок дороги с ухабом. Поэтому для диагностики можно использовать еще один метод, причем он является универсальным и позволяет проверить как внутренние, так и внешние ШРУСы.

Алгоритм действий такой:

  • Домкратом выдомкрачиваем одно из ведущих колес;
  • Под автомобиль ставим упор и задействуем ручной тормоз;
  • Запускаем двигатель, включаем первую передачу и постепенно отпускам педаль сцепления (имитируем начало движения. При этом благодаря дифференциалу, вывешенное колесо начнет вращаться, а стоящее на земле останется неподвижным);
  • Набрав обороты двигателя, начинаем притормаживать вращающееся колесо тормозами (при этом педаль сцепления не трогаем. Таким образом тормозными механизмами создаем нагрузку на внутренний узел, и если он проблемный, то это сразу проявиться стуками и хрустами);
  • После проверки внутреннего шарнира, устанавливаем состояние наружного. Для этого достаточно отпустить педаль тормоза, набрать обороты, вывернуть колеса до упора в одну из сторон и снова использовать тормоза. Большой угол привода и усилие тормозов создадут необходимую нагрузку, из-за чего наружный узел захрустит, если он не исправен.

После проверки с одной стороны повторяем аналогичные работы с приводом второго колеса.

Замена наружного ШРУСа и пыльника ШРУС в Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

2. Замена пыльников наружного ШРУСа Ладе Приора

1. Замена наружного ШРУСа в Ладе Приора

Начал замечать что при вхождении в левый поворот, появляется гул, если газку поддать, то постукивать начинает. Приговор — ШРУС наружный правый к замене. Поиск ШРУСа вызвал некоторые трудности. Предпочтение, конечно же, лучшей немецкой фирме GKN. Но как я не пытался, найти эту фирму под АБС не увенчалось успехом. Может я плохо искал и эта фирма делает ШРУСы на ВАЗ с АБС, кто в курсе напишите каталожный номер, буду благодарен. Мой выбор пал ШРУС наружный 2108-2170 GKN SPIDAN каталожный номер — 20817 — 2500р к-т

ШРУС КОМПЛЕКТ И ЕЩЕ ПАРА ДЕТАЛЕК)

Решаем проблему АБС. Купил отдельно кольцо АБС, цена вопроса — 100р

КОЛЬЦО АБС

Легкими ударами насаживаем кольцо на ШРУС

Готово. Для подстраховки по краям кольца намазал холодной сваркой, хоть оно и одевалось с усилием, лишним не будет

Замена все по мануалу. В комплекте со ШРУСом идут немецкие хомуты, для них есть очень удобный инструмент, 5 секунд и готово

По ШРУСу: очень удивил малый ресурс ШРУСа. На 99 ШРУС в критических режимых и пробуксовках в поворотах у меня 80 тысяч отходил и до меня еще неизвестно сколько. Тут авто у меня 30 тысяч и можно сказать щадящая эксплуатация, а ему кирдых, непонятно как-то.

2. Замена пыльников наружного ШРУСа Ладе Приора

Снимая переднее левое колесо, обнаружил порванную резинку наружного ШРУСа. Был оч удивлен и огорчен. Хотя ШРУС и не беспокоил. Тада решил и правый проверить и не зря, трещина с милиметр по тому же самому месту.

Вчера заменил на новый, заводской. Фото работы нет, т.к. руки в масле были. Порядок работы:

· снимаем заглушку с гайки ступицы;

· раскерниваем гайку и немного раскручиваем. раскерниваете аккуратно! мне пришлось править первые 3 витка на ШРУСе

(там резьба М20, шаг не помню). Как будто сырое железо на резьбе.

· ослабляем болты колесного диска;

· слил масло из коробки;

· домкрат

ФИКСАЦИЯ ДОМКРАТА

· снял колесо;

· включил 1ю скорость и отвернул гайку;

· открутил болты шаровой опоры;

· руль вправо до конца (т.к. менял пыльник на левом колесе)

· дергаем стойку на себя, ток без вандализма)

· выводим наружный ШРУС из диска;

Простое закончилось

· выдернул привод из коробки; Получилось не с первого раза, но получилось.

· зажал привод в тиски и сбил наружный ШРУС

Далее мойка, чистка, обследование, одел нов пыльник, заложил смазку ШРУС-4 и одел ШРУС на привод. Потом собрал в обратном порядке

полазив по просторам инета обнаружил что этих резинок хватает года на 2. У меня 4 проходили.

https://www.drive2.ru/l/454435303659144784/, https://www.drive2.ru/l/288230376153040457/

следующая статья:

Снятие правого привода переднего колеса (внутренний ШРУС) Lada Granta

Инструменты:

  • Гаечный ключ накидной прямой на 17 мм
  • Вороток под торцевую насадку
  • Удлинитель под торцевую насадку на вороток
  • Насадка на вороток на 8 мм
  • Насадка на вороток на 10 мм
  • Высокая насадка на вороток на 13 мм
  • Насадка на вороток на 17 мм
  • Насадка на вороток на 19 мм
  • Насадка на вороток на 30 мм
  • Насадка на вороток Torx E12
  • Отвертка плоская большая или монтажная лопатка
  • Молоток большой
  • Кернер
  • Воронка
  • Шланг
  • Емкость технологическая
  • Щетка металлическая
  • Домкрат или канавный подъемник
  • Подставка
  • Регулируемый упор
  • Балонный ключ

Детали и расходники:

  • Правый привод переднего колеса (при необходимости замены)
  • Пыльник наружного шарнира привода (при необходимости замены)
  • Пыльник внутреннего шарнира привода (при необходимости замены)
  • Стопорное кольцо хвостовика внутреннего шарнира
  • Деревянный брусок
  • Консистентная смазка
  • Ветошь

Примечания:

Приводы передних колес (ШРУСЫ) часто продаются в комплекте с пыльниками и стопорным кольцом.

Работу проводите на смотровой канаве или эстакаде.

Работу проводите для замены наружных и внутренних шарниров приводов колес, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.

2. Слейте масло из коробки передач.

3. Поднимите переднюю часть автомобиля с правой стороны и снимите колесо.

4. Отверните гайку подшипника ступицы правого переднего колеса.

5. Отверните два винта крепления шаровой опоры к поворотному кулаку.

Примечание:

Поверните рулевое колесо в крайнее левое положение для того, чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы колеса, не отсоединяя наконечник рулевой тяги от поворотного кулака.

6. Ключом или головкой на 10 мм отверните гайку и два болта крепления теплозащитного экрана защитного чехла внутреннего ШРУСа к кронштейну задней опоры силового агрегата и снимите экран.

7. Отведите поворотный кулак с амортизаторной стойкой в сторону и выведите шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.

8. Расположите привод на растяжке.

9. Установите регулируемый упор под картер коробки передач, подложив под картер деревянный брусок.

10. Головкой на 19 мм отверните три болты крепления кронштейна задней опоры силового агрегата к картеру сцепления.

11. Отожмите кронштейн задней опоры силового агрегата вниз, вставьте монтажную лопатку или большую отвертку между корпусом внутреннего шарнира привода и картером сцепления и вытолкните хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Примечание:

Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

12. Снимите правый привод, стараясь не повредить при этом сальник.

Примечание:

При снятии обоих приводов необходимо после демонтажа первого вставить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.

13. Перед установкой привода подденьте отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

14. Снимите стопорное кольцо.

15. Установите в проточку хвостовика корпуса внутреннего шарнира новое кольцо. Повторное использование стопорных колец не допускается.

16. Перед установкой привода отцентрируйте стопорное кольцо в проточке хвостовика используя консистентную смазку.

17. Введите шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, установите шайбу и заверните (не затягивая) гайку подшипника ступицы.

18. Введите хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совместите шлицы хвостовика со шлицами шестерни привода.

19. Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач, установите привод на место.

20. Потянув за корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода.

21. Дальнейшую сборку проводите в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Как проверить ШРУС на исправность самому

Если любая деталь меняет свои свойства: цвет, размер и т. д, то это говорит о неисправности. Со ШРУСом все точно также, он представляет собой шарнир (механизм состоящий из двух деталей, которые трутся одна об другую), и если не будет смазки, то износ произойдет очень быстро. Вот так выглядит шарнир:

В ШРУСе работает сразу несколько элементов, которые взаимодействуют под нагрузкой, это напоминает подшипник, но с определенными особенностями. Вот как выглядит ШРУС в разборе:

Чтобы машина поехала, шарниру надо передать колесам достаточно большое усилие, при этом угол между полуосями меняется. Через определенный срок в этих трущихся деталях может зазор становиться больше, что приведет к люфту и к дополнительному шуму.

Главные признаки неисправности ШРУСа ВАЗ – характерный хруст, который издают шарики, когда катаются по канавкам потому что у них уже большой износ. Это касается не только ВАЗов, но и других автомобилей. Обычно этот хруст слышен хорошо во время кручения рулем, при резком наборе скорости, а также во время езды по буеракам. Но есть и другие способы, как можно выявить признаки износа внутреннего ШРУСа.

Чтобы наверняка выявить неисправность внутреннего ШРУСа надо обратить внимание не появились ли рывки во время ускорения или старта с места, а также не появился ли люфт. Если эти признаки появились, то это значит, что уже неисправен ШРУС и надо его менять пока не поздно

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
