Замена гранаты на ВАЗ 2109: пошаговая инструкция

Для автолюбителя замена гранаты на ВАЗ 2109 — дело хлопотное, но обычное и не вызывающее особых трудностей. Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее узлом привода передних колес — шарниром равных угловых скоростей (ШРУСом). Он был назван «гранатой» из-за схожей формы. Если кратко, то ШРУС — обязательный узел управляемых ведущих колес. Он обеспечивает их равномерное, без рывков, вращение при:

  • повороте автомобиля;
  • работе подвески (вертикальном перемещении колеса).

ШРУС — конструктивно очень крепкий элемент и может прослужить многие тысячи километров. Но его враги №1 — песок и грязь, попавшие сквозь разорванный резиновый пыльник. В этом случае жизнь ШРУСа может закончиться через пару сотен километров

Важно постоянно контролировать целостность пыльников: из-за их гармошкообразной формы трудно своевременно заметить разрыв

Обследование надо делать на поднятом автомобиле с поворотом передних колес на максимальный угол в обе стороны. Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. При своевременном обнаружении дефекта достаточно поменять пыльник, а гранату промыть в бензине и заложить новую смазку.

Порядок замены гранаты

Пошаговая инструкция.

    1. ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы выкручена, а поворотный кулак отсоединен, тянем на себя тормозной диск вместе со стойкой. Имея свободный ход, ступица сходит со шлицевой части ШРУСа.
    2. Отсоединяем поворотный кулак от шаровой опоры. Для этого в нижней части выкручиваем два болта крепления опоры.
    3. Снимаем колесо и сливаем масло из КПП.
    4. Ослабляем гайки крепления колес и поднимаем автомобиль на домкрат или подъемник.
  1. Снимаем защитный колпачок и отпускаем гайку ступицы. Ввиду кернения гайка повторно не используется и подлежит замене. Все усилия прикладываем к гайке на стоящем на земле автомобиле, иначе есть риск повредить дифференциал.

Ставим автомобиль на стояночный тормоз, используя упоры под задние колеса. Поддеваем монтировкой внутреннюю часть ШРУСа в точке входа в коробку передач и выжимаем его.

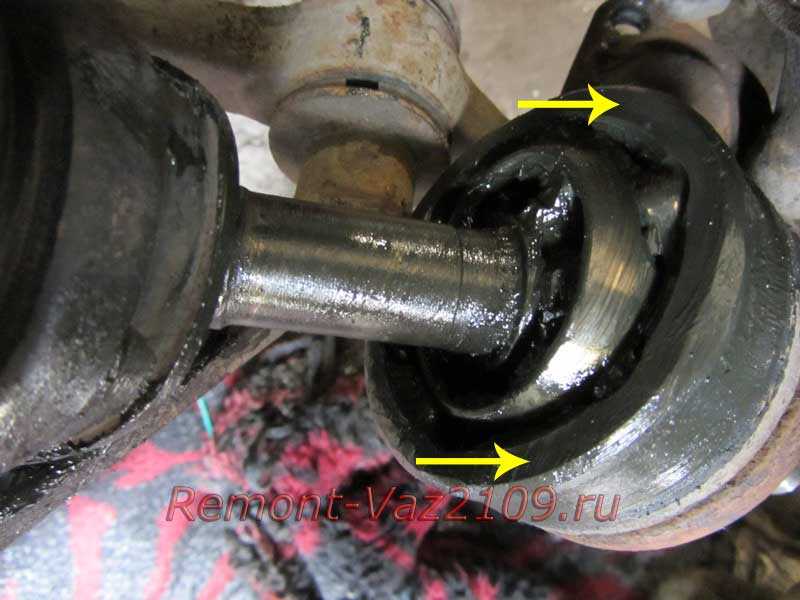

Совет: после снятия гранаты обратите внимание на состояние сальника КП. При любых признаках подтекания его надо заменить

Дальнейшее решение вопроса, как заменить гранату, производим с применением слесарных тисков и ручного инструмента. Последовательность работ по разборке и сборке внешней или внутренней гранат особо не отличается. Единственное отличие — в торце внутреннего шарнира есть пластиковый наконечник, который надо вынуть. Ослабляем хомуты на гранате и снимаем пыльник.

Выбиваем ШРУС, используя молоток и колодку. Наполняем новый шарнир смазкой и аккуратно забиваем его на место с помощью молотка и деревянной наставки. Необходимость ремонта внешнего ШРУСа возникает более часто по сравнению с внутренним. Этому есть объяснение: граната, расположенная ближе к колесу, работает в более жестких условиях.

Шарнир равных угловых скоростей изгибается на большие углы из-за поворота колеса и работы подвески, что приводит к интенсивному растягиванию и сжатию пыльника. Кроме того, воздействие грязи, снега и гравия, вылетающих из-под колеса, способствует активному износу пыльника внешней гранаты.

Как демонтировать привод

Для того чтобы снять в сборе привод, нужно выполнить такие действия:

  1. Полностью выкрутить гайку на внешнем шарнире, чтобы освободить ступицу.
  2. Выкрутить гайки с болтов, которыми крепится стойка к поворотному кулаку ступицы. Это позволит двигать ступицу, чтобы освободить шарнир. Но намного эффективнее окажется выкручивать не гайки на стойке, а отсоединить шаровую опору.
  3. Если выкручивали шаровую, то нужно извлечь палец наконечника рулевой тяги из отверстия в кулаке стойки. Делается это при помощи специального съемника.
  4. Теперь нужно вытянуть внешний шарнир из отверстия в ступице. Каким способом это сделать – смотрите по ситуации. Можно использовать тонкую выколотку, но без фанатизма, чтобы не повредить механизмы. Нельзя также наносить удары молотком по оси ШРУСа – это приведет к тому, что края расплющатся и не получится снять элемент.
  5. После того как вытянете внешний шарнир, можно приступать к внутреннему – для его извлечения из отверстия в коробке передач достаточно нанести несколько легких ударов небольшим зубилом. Можно использовать и монтажную лопатку.

Вот и все, теперь привод полностью снят, нужно узнать и о том, как снять ШРУС на ВАЗ-2109.

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами. В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

  • Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
  • Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
  • Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
  • В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
  • Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
  • При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

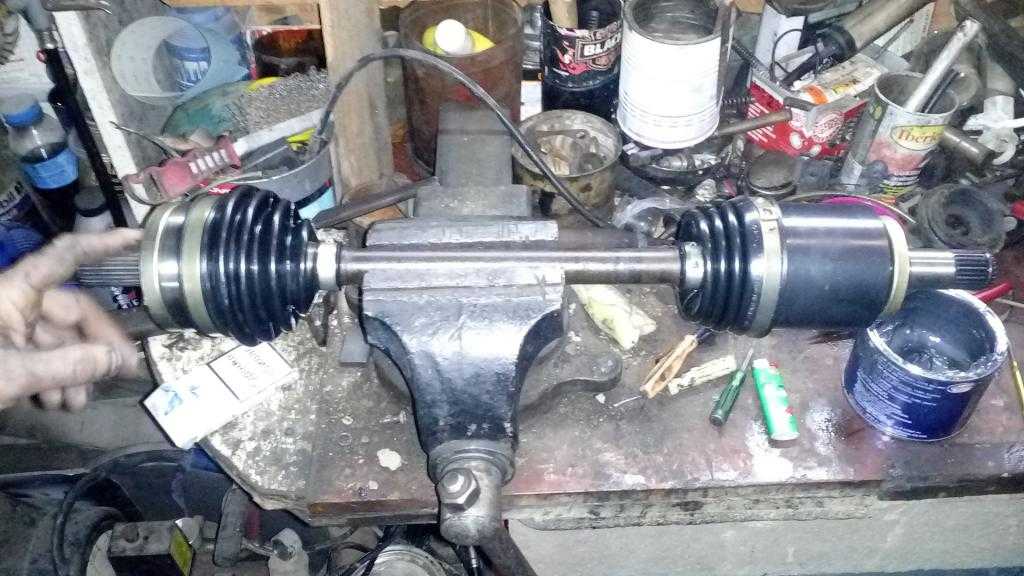

Старый и новый элемент

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Способы диагностики ШРУСов

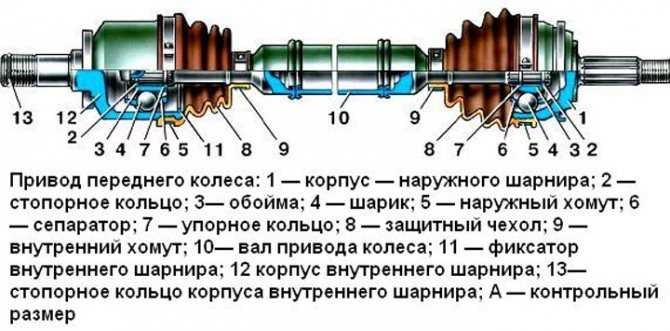

Устройство гранаты: 1 — корпус с наружной обоймой; 2 — сепаратор; 3 — внутренняя обойма; 4 — шарики (6 шт.); 5 — вал привода; 6 — стопорное кольцо; 7 — чехол гофрированный; 8 — хомуты чехла

Как определить, какая граната испорчена и подлежит замене? Есть несколько способов диагностики.

  1. Сначала попытаемся определить хруст внешней гранаты. Автомобиль стоит без движения. Поочередно у шарниров дергаем ось и прислушиваемся. Появился стук, значит, в ШРУСе есть люфт, что говорит об испорченности гранаты.
  2. Теперь пусть машина едет по ровной площадке. Чтобы установить, хрустит граната какая, как нужно действовать, до конца надо вывернуть руль вправо, потом то же самое сделать влево. Раздался хруст, когда вы поворачивали вправо, значит, неисправна правая наружная граната, хруст при левом повороте — левая наружная граната.
  3. В случае неисправности внутренней гранаты возникает вопрос: какая, как определить поломку? Для этого выбираем дорожное покрытие с ухабами, ямами, чтобы колесо опускалось как можно ниже, и едем на автомобиле прямо. Слушаем звуки, поочередно въезжая то левым, то правым передним колесом в яму, и по слуху определяем, какая граната хрустит.
  4. Приподнять автомобиль на подъемнике. Включить первую передачу, чтобы колеса могли вращаться в подвешенном состоянии. При неисправности гранаты вы услышите шарнирный хруст.

Мы узнали, какая, как и в каком месте «щелкает» граната. Осталось приступить к замене испорченного ШРУСа. Это можно сделать в автомастерской или выполнить ремонт самостоятельно, при наличии соответствующего опыта. Есть три основных правила, при выполнении которых привод авто служит долго.

  1. Откажитесь от резкого старта.
  2. Не газуйте, выворачивая руль.
  3. Периодически осматривайте пыльники.

Если во время совершения маневра вы слышите со стороны передних колес треск и хруст при наезде на неровность дороги, а при выжатом сцеплении не слышите — то ШРУСы под замену и немедленно. В данном случае рассмотрим замену внутреннего и наружного ШРУСа на ВАЗ 2108, 2109, 21099 своими руками.

Наша инструкция состоит из двух частей: практическое видео и пошаговый гайд с фото.

Прежде всего вам потребуется слить масло из коробки на 1/3 и произвести снятие привода. Только после этого приступать к разбору и замене ШРУСа. Также необходимы тиски для удобства работ.

При покупке нового ШРУСа смотрите на комплектацию: должны быть сам ШРУС, хомуты, пыльник, ступичная гайка, смазка. Или же можете купить по отдельности.

Видео замены наружного ШРУСа на ВАЗ семейства 2108, 2109, 21099

https://youtube.com/watch?v=2z8-KwRUqLU

PS к видео: очень важно поставить хомут по ходу вращения, а не против!

Замена ШРУСа на ВАЗ 2109: порядок действий

К примеру, во время движения авто можно услышать шум от переднего привода. В этом случае первым делом проверяются пыльники ШРУСов, которые могут быть порваны, иметь трещины или следы от смазки. Чтобы выполнить проверку, достаточно вывернуть руль до упора в любую сторону и заглянуть за колесо.

Если повреждения обнаружены, нужно обязательно поменять пылевой чехол, чтобы в ШРУС не попадали песчинки, вода, камни и тому подобное, от чего шарнир непременно придет в негодность. Также при вхождении машины в повороты может появиться характерное постукивание, что говорит уже о неисправности самих шарниров. Убедиться в необходимости их замены поможет проверка наличия люфта, для чего потребуется пораскачивать вал привода.

Основной порядок действий

Прежде всего следует поставить автомобиль на стояночный тормоз, а задние колеса зафиксировать брусками. После этого, пока автомобиль находится на земле, отворачивается гайка ступицы. Предварительно потребуется снять защитный колпак. Также следует учитывать, что эта гайка закручивается достаточно туго, поэтому придется приложить существенные усилия. На этом же этапе можно ослабить болты колес.

Далее необходимо поднять переднюю часть автомобиля, установив кузов на опоры. После этого можно отвернуть колесные болты до конца, сняв колеса, и вынуть шайбу упора гайки ступицы. На следующем шаге разбирается рулевая тяга, точнее ее наконечник. Болты крепления нижней части опоры поворотного кулака свинчиваются, после чего необходимо повернуть руль в ту сторону, с которой производится замена, до достижения крайнего положения.

Далее производится вытягивание шпицевого конца наружного ШРУСа ВАЗ 2109 со ступицы, после того как оттянуты поворотный кулак и стойка. Следующим действием необходимо выдавить внутренний ШРУС, закрепленный в коробке передач, для чего лучше воспользоваться монтировкой.

При этом важно обратить внимание на то, что при необходимости проведения работ на всех ШРУСах рекомендуется после снятия одного привода установить в коробку фиксатор, в роли которого может выступать старая аналогичная деталь внутреннего ШРУСа. В противном случае произойдет смещение шестерней, из-за чего ШРУСы не получится установить на место

Если в районе коробки передач наблюдались следы масла во время эксплуатации автомобиля, то потребуется поменять и сальники у ШРУСов. Далее необходимо зажать приводный вал тисками, снять хомуты с шарниров и вывернуть пыльники, если они целы. Порванные пыльники достаточно обрезать ножом.

Если требуется заменить только пыльники, то шарнир следует промыть бензином, чтобы избавиться от старой смазки и следов грязи

Новый пыльник надевается на вал, при этом важно иметь в виду, что длина правого вала больше, чем левого. Кроме того, лучше сразу заменить смазку в ШРУСе, удостоверившись в ее достаточном количестве

Замена ШРУСов: практические рекомендации

По совету специалистов заменять ШРУС следует полностью. Исключение могут составлять пыльники или другие небольшие элементы такого плана. Помимо смазки, в ШРУСе нужно также заменить на новые все хомуты, а при сборке следить за чистотой работы, чтобы предотвратить попадание частиц грязи в шарниры.

Чтобы установить ШРУС на место, лучше воспользоваться молотком и деревянной проставкой, следя за своими движениями, чтобы они были несильными и нерезкими. Т.е. просто приставляете проставку и стучите по ней, пока деталь не станет на место. Если пренебречь этим и наносить удары по самой детали, вы просто повредите ее.

После того как шарнир окажется на месте, устанавливается его пыльник. Прежде всего клещами зажимается хомут на валу. При этом потребуется выровнять давление в детали, для чего достаточно отверткой подцепить кромку пыльника и отвернуть ее. После этого зажимается хомут снаружи. Пластмассовую заглушку нужно установить в конец вала, не забывая о ней. Остальные действия производятся в обратном порядке аналогично тому, как ШРУСы снимались до этого.

снятие и установка приводов передних колес на автомобилях ваз 2108, ваз 2109, ваз 21099

Снимите на автомобиле защиту картера и слейте масло из коробки передач.

1. Сняв защитный колпак, расконтрите гайку ступицы.

2. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому рекомендуется в качестве рычага использовать, например, отрезок трубы.

ПРЕДУПРЕЖДЕНИЕ При отворачивании гайки ступицы автомобиль ваз 2108, ваз 2109, ваз 21099 должен стоять на земле! Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс-м).

3. Затормозите автомобиль ваз 2108, ваз 2109, ваз 21099 стояночным тормозом, установите упорные бруски под задние колеса автомобиля и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите с автомобиля переднее колесо. После этого отверните окончательно гайку ступицы.

4. С помощью отвертки снимите упорную шайбу.

5. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

6. Отверните гайку крепления шарового шарнира рулевой тяги.

7. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

8. Отверните два болта и отсоедините от поворотного кулака шаровой шарнир рычага передней подвески.

9. Оттяните поворотный кулак со стойкой…

10.… и выньте из ступицы шлицевый хвостовик наружного шарового шарнира.

11. С помощью монтировки выдавите хвостовик внутреннего ШРУСа из коробки передач.

ПРИМЕЧАНИЕ

Если вы предполагаете снимать оба привода передних колес, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний ШРУС) и только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала сместятся, и при сборке будет невозможно вставить ШРУСы.

12. Снимите вал привода передних колес.

Возможные неисправности привода передних колес, их причины и способы устранения

Причина неисправности привода передних колес Способ устранения неисправности привода передних колес Шум, стук со стороны переднего колеса при движении автомобиля Износ деталей шарниров

Деформация валов привода колес Замените изношенные или поврежденные шарниры Замените валы привода колес Утечка смазки Повреждение или разрыв защитного чехла внутреннего или наружного шарнира Замените смазку в шарнире и защитный чехол

снятие и установка монтажного блока на автомобилях ваз 2108, ваз 2109, ваз 21099

снятие и установка главного тормозного цилиндра на автомобилях ваз 2108, ваз 2109, ваз 21099

снятие и установка капота на автомобиле ваз 2108, ваз 2109, ваз 21099

Признаки неисправностей ШРУСов

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.

Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

  1. Вывернуть руль влево до упора.
  2. Тронуться с места и прислушаться, есть ли посторонние звуки.
  3. Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Если появится характерный хруст, нужно менять гранату. Ремонтировать ее бесполезно – восстановлению эти элементы не подлежат. Если неисправны оба ШРУСа – внутренний и внешний, то проще окажется установить новый привод в сборе. По крайней мере, не будет проблем со сбиванием старых гранат.

Как поставить новый шрус на ВАЗ.

Обязательно соблюдайте эту последовательность установки новых деталей:

  1. Маленький хомут.
  2. Пыльник гранаты.
  3. Большой хомут.
  4. Стопорное кольцо.
  5. Сам шрус.

Для начала, чистим вал привода от пыли, грязи и старой смазки.У большинства шрусов в комплекте идёт смазка, пыльник, два хомута и иногда новая ступичная гайка. Если вдруг в комплекте не оказалось смазки, лучше использовать графитовую смазку, а если её нет, то простой литол.Первым делом одеваем маленький хомут. Затем пыльник (он должен уйти за ограничивающую шайбу) и большой хомут. Затем одеваем на вал привода стопорное кольцо. Теперь открываем тюбик со смазкой и полностью выдавливаем его в гранату. Вот и пришло время одевать шрус на привод. Из-за стопорного кольца будет сложно привод засунуть в гранату, поэтому берём молоток и легонько, стараясь не повредить резьбу, садим гранату на место.Сейчас нужно надеть пыльник на шрус и затянуть хомуты.Сборка происходит в обратной разборке последовательности, но есть один ньюанс! Не перетягивайте ступичную гайку! От этого может загудеть подшипник. Ступичная гайка должна быть затянута с усилием 225,0–250,0 Н*м. Конечно же мало у кого есть динамометрический ключ. Так, что затягивайте гайку туго, но не со всей силы. По идее, на метровый вороток нужно будет надавить силой максимум 25 кг. Но, труба удлиняющая при таком усилии будет пружинить, так что как тут опишешь точно. Но уж явно весом прыгать не надо.

Общие технические характеристики ваз 2109

Кузов

Тип кузова Хэтчбек
Количество дверей 5
Количество мест 5
Колесная база 2460 мм
Колея передняя 1400 мм
Колея задняя 1370 мм
Дорожный просвет 160 мм
Объем багажника минимальный 270 л
Объем багажника максимальный 1000 л
Ширина 1650 мм
Длина 4006 мм
Высота 1402 мм

Двигатель

Объем двигателя 1500 см3
Мощность 72 л.с.
При оборотах 5600
Газораспределительный механизм OHC
Количество цилиндров 4
Количество клапанов на цилиндр 2
Диаметр цилиндра 82 мм
Ход поршня 71 мм
Степень сжатия 9.9

Трансмиссия

Эксплуатационные показатели

Максимальная скорость 156 км/час
Время разгона (0-100 км/ч) 14 с
Расход топлива в городе на 100 км 8 л
Расход топлива на трассе на 100 км 5.5 л
Расход топлива в смешанном цикле на 100 км 7.7 л
Объем топливного бака 43 л
Снаряженная масса автомобиля 945 кг
Допустимая полная масса 1370 кг
Размер шин 165/70 R13

Прочее

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Вероятные неисправности

В просторечье рассматриваемый узел многие владельцы ВАЗ именуют «гранатой» – именно на нее он внешне очень походит.

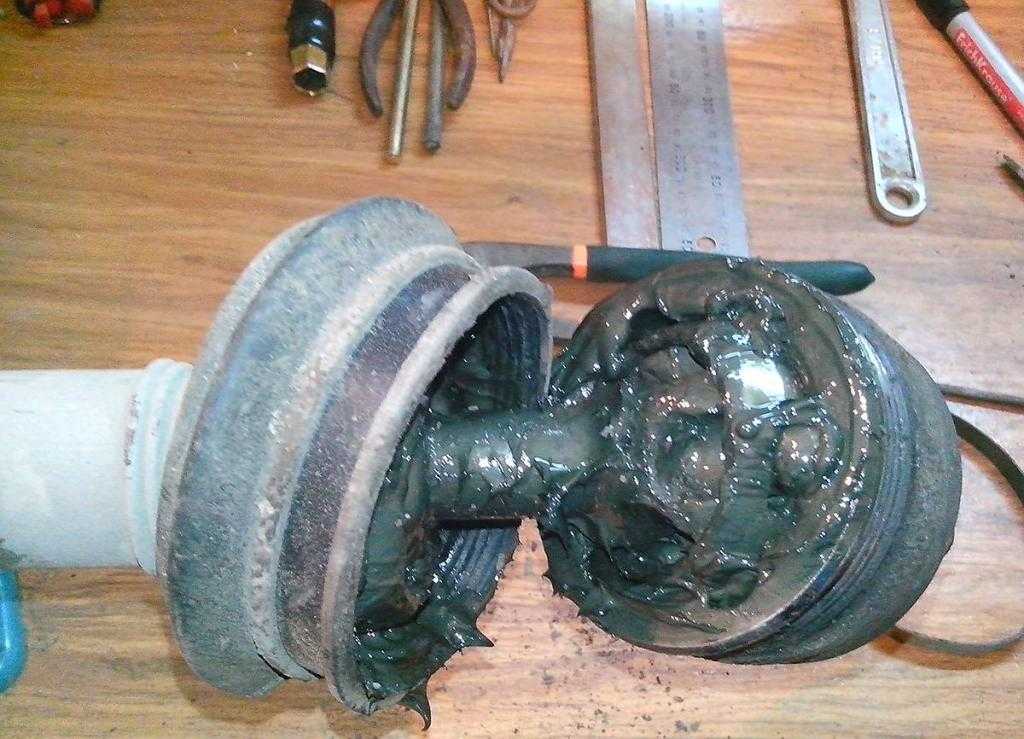

Чаще всего ШРУСы ломаются после того, как повреждаются пыльники. В этом случае в них начинает попадать грязь, песок и прочее. Посторонние частицы быстро разрушают узел, и его, разумеется, приходится менять.

Если испорченный пыльник будет обнаружен своевременно, то серьезной беды удается в большинстве случаев избежать. После его замены, ШРУС останется только промыть и вернуть на место. Когда же проблема остается вне поля зрения автовладельца ВАЗ, то велика вероятность, что граната придет в негодность буквально через 2-3 сотни километров пробега.

Признаком отказа ШРУСа становится характерный звук, напоминающий хруст гравия. Он возникает исключительно при повороте и наборе скорости. Подобный сигнал является основанием для неотложного осмотра шарнира и его замены.

По счастью, новый элемент стоит относительно дешево и продается практически в любом автомагазине. Однако экспериментировать не следует – берите лишь детали, изготовленные строго для ВАЗ-2109.

В целом заменить шарнир самостоятельно вовсе не трудно – достаточно обладать хоть небольшим опытом ремонта и базовым набором инструментов.

Возможные причины хруста

Водитель со стажем на слух может определить место неисправности автомобиля. Это качество приходит с годами. Однако хруст гранаты перепутать с другим звуком очень трудно. Давайте разберемся, что представляет собой ШРУС. Снаружи он выполнен в виде чаши, а с внутренней стороны корпус имеет полукруглые борозды. Их шесть.

Во внутреннем пространстве находится сферический кулак (обойма) с 6 канавками и шлицевым соединением для полуоси. Вращение происходит через усилие, которое обойма передает на корпус через шары, находящиеся в сепараторе. Шарики, перемещаясь по бороздам, изменяют угол между полуосями.

  • установлены низкокачественные или бракованные изделия, в том числе поддельные;
  • использованы низкокачественные смазочные материалы либо они отсутствуют;
  • повреждение пыльника;
  • езда по плохим дорогам или агрессивный стиль вождения.

На ведущие колеса установлено по 2 гранаты (внутренняя и наружная): первая передает вращение от коробки, вторая — от полуоси к ступице колеса. Поэтому при возникновении постороннего звука нужно определить, какой именно ШРУС издает звук (расположенный слева или справа, внутри или снаружи).

Конструкция этих гранат одинакова, различаются они только размерами (наружная меньше). Внешние ШРУСы изнашиваются более интенсивно, потому что нагрузки и углы поворотов больше. Зная конструкцию и отличие гранат, какая, как быстро и почему изнашивается, владелец автомобиля будет более тщательно следить за состоянием ШРУСов.

Замена ШРУСа ВАЗ 2109: а нужно ли?

Решив заменить на своем автомобиле ШРУС, не спешите приступать сразу к действиям, возможно, требуется лишь небольшой его ремонт.

Итак, первым делом проверьте люфт вала привода, для чего просто покачайте последний рукой

Далее осмотрите сам ШРУС — полностью вывернув колеса вправо или влево, посмотрите под машину, уделив особое внимание пыльникам. Если на них вы обнаружите трещины, следы смазки, разрывы либо иные нарушения целостности конструкции, обязательно сделайте замену чехлов ШРУСа

Ведь если эта работа не производится своевременно, возникает необходимость замены всего узла целиком

Если и в вашем случае такая необходимость «созрела», что ж, готовьте автомобиль

Ведь если эта работа не производится своевременно, возникает необходимость замены всего узла целиком. Если и в вашем случае такая необходимость «созрела», что ж, готовьте автомобиль.

Установка новых шарниров

И остался заключительный этап – установка новых шарниров на привод. О том, как поменять гранату на ВАЗ-2109, вы уже почти знаете все. Осталось поставить новый элемент.

Сначала промываете вал, избавляетесь от пыли, остатков смазки, затем надеваете новый пыльник. Далее выполняете такие манипуляции:

  1. Ставите новое стопорное кольцо.
  2. Аккуратно, стараясь не повредить, надеваете гранату на вал. Чтобы она села, нужно нанести несколько резких ударов через проставку из дерева.
  3. Под пыльник и на внутреннюю часть шарнира нанесите смазку. Кстати, в комплекте идет небольшое количество, рекомендуется добавить еще немного.
  4. Фиксируете пыльник при помощи двух хомутов.

После того, как соберете весь привод, можно приступить к его установке на автомобиль. Работа выполняется в обратном порядке. Сначала ставите на место внутренний ШРУС, затем внешний.

Затяните гайку и зафиксируйте ее при помощи зубила. Чтобы не появилась коррозия, на гайку можно нанести небольшое количество «Литола» и закрыть ее колпачком. Теперь вы знаете, как поменять гранату на ВАЗ-2109 самостоятельно. Процедура не займет много времени, зато вы сможете сэкономить круглую сумму. В мастерских запросят за ремонт примерно столько же, сколько стоит комплект шарниров (около 1000 рублей).

Конструктивные особенности привода

Основным достоинством ШРУСов, в сравнении с обычными шарнирами, является переда вращения без утрат даже при сильном изменении угла между составными частями вала (до 70 град.).

Всего же приводной вал ВАЗ-2108 включает три компонента:

  1. Вал (с соединительными шлицами);
  2. ШРУС внутренний (для взаимодействия с коробкой);
  3. Шарнир внешний (обеспечивает взаимодействие с колесной ступицей).

Оба шарнира, используемые на ВАЗ-2108 – шарикового типа, конструктивно они практически идентичны, но отличаются размерами. Так, у внутреннего элемента наружная обойма имеет значительно большую глубину. Это обеспечивает возможность осевого смещения внутренней обоймы, и как следствие – изменение длины вала, что необходимо для возможности ведущим колесам совершать повороты. К тому же, левый и правый приводные валы в сборе имеют разную длину.

Основными составными частями ШРУСа являются:

  • Внешняя обойма (выполнен в виде стакана, на внутренней поверхности проделаны специальные канавки);
  • Внутренняя обойма (представляет собой силовой кулак, на котором тоже имеются канавки);
  • Шарики;
  • Сепаратор (предотвращает выпадение шариков);

Все это собрано в единую конструкцию, поэтому проверить ШРУС ВАЗ-2108, в целом, невозможно, даже если его полностью разобрать.

Соединение внутренних обойм с валом производится посредством шлицов. Фиксируются от снятия они стопорными кольцами.

Наружные обоймы сделаны заодно с концевиками, которые входят в шлицевое соединение с КПП и ступицей. Но фиксация концевика внутреннего ШРУСа в коробке выполняется стопорным кольцом, а вот внешнего шарнира – при помощи резьбового соединения (гайкой).

Что такое граната?

Граната – это просторечное название шарнира равных угловых скоростей, который позволяет передать движение от коробки передач автомобиля к колесам

Обратите внимание на конструкцию привода автомобиля. От коробки передач, состоящей из валов и дифференциала, идут два штока, на концах которых находятся подвижные элементы (ШРУСы)

Они позволяют передавать движение на колеса, которые находятся ниже, чем ось дифференциала.

Именно с помощью подвижных шарниров удается реализовать вращение передних колес. По сути, это некое подобие крестовины, которая устанавливается на карданных валах. Вот только граната намного прочнее и долговечнее. Почему граната? Да просто этот элемент очень похож на этот снаряд и ничего более. Состоит из трех частей – внешняя и внутренняя обоймы, шарики между ними. Внутрь запрессовывается специальная смазка.

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Как правильно прокачать тормоза на ваз 2101-ваз дальнего от гтц колеса к самому. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Сегодня вы узнаете о неисправностях катушки зажигания, о том как проверить катушку, а также как заменить катушку зажигания на ваз 2107 своими руками. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора

Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³

Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?

Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4»

Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?. Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний

Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла

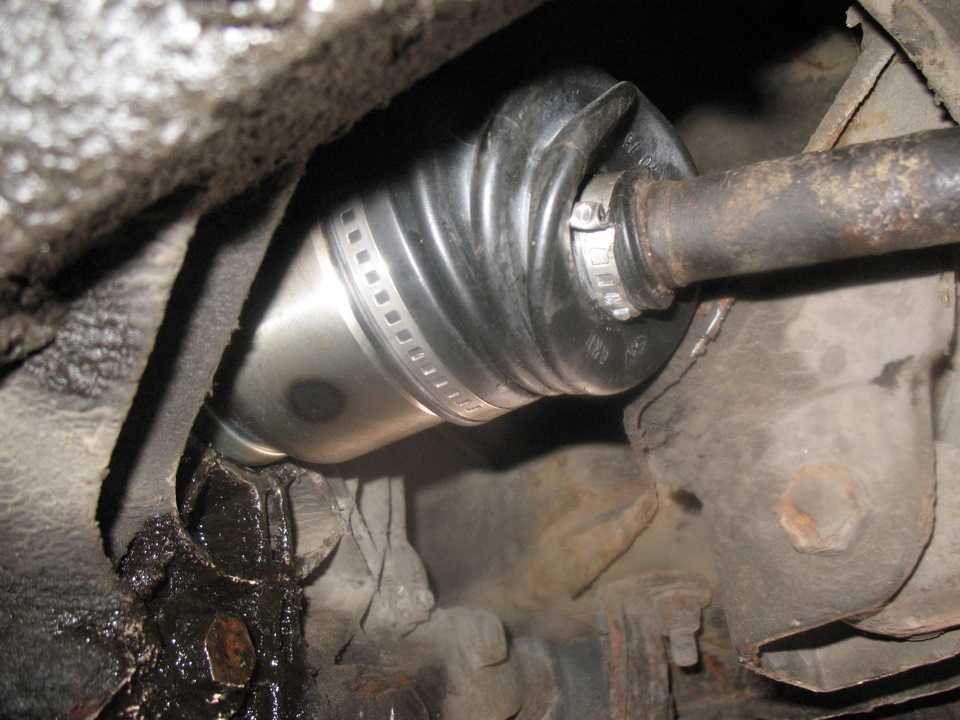

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали

Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. замена личинки замка на как заменить замок в двери ваз. Ооо «рысь» на ваз 2109. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить

, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод

необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Бит Стандарт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
