Как снять двигатель ваз 2109 без коробки

Требующие повышенной осторожности действия

Глушитель и шкив распределительного вала снимите в последнюю очередь. Дальнейшие действия производятся с учетом фактической ситуации. Если болты-звездочки покрылись слоем грязи и масла, то откручивать их не нужно. Все снимайте вместе с распределительным валом. Открутить их лучше в том случае, если мотор эксплуатируется недавно.

Правильно снять двигатель поможет передний шкив коленчатого вала. Для этого рекомендуется воспользоваться откидным ключом. Устанавливается он через верх, а не через нижнюю часть. Перед его использованием рекомендуется перейти на 4-5 скорость. После этого двигатель ВАЗ легче поддается нормированному физическому воздействию. Если указанные рекомендации не помогли облегчить ход ключа, необходимо воспользоваться услугами помощника.

Один из помощников садится в машину и нажимает на педаль тормоза. В этом случае снимать передний шкиф коленвала проще. После этого демонтируется патрубок и расположенные сверху болты генератора.

В этом случае снятие двигателя снизит вероятность поломки в будущем. Ведь никто не знает, когда в следующий раз автовладелец заглянет под капот.

Снимая провода с генератора, необходимо постепенно ослаблять крепление самого устройства. Чем точнее двигается рука, тем меньше вероятность повреждений. После этого с не меньшей аккуратностью удаляется «краб». Фиксируется он двумя болтами, снимаем которые при помощи гаечного ключа. Перед тем как открутить последний болт, устройство не спеша отводится в сторону.

Трудности при переделке

Так как работа довольно трудоёмкая и занимает немало времени, рекомендуем выполнять действия поэтапно. Важную роль при работе играет качество комплектующих и их сборка. У новичков могут возникнуть трудности с закреплением некоторых элементов, поэтому лучше позвать на помощь знакомого специалиста автосервиса или человека, который менял карбюратор на инжектор ранее.

Работа по замене карбюратора на инжектор потребует от вас внимательности и аккуратности. Потребуется заменить немало деталей, и сделать это новичку довольно сложно. Но при желании и чётком выполнении инструкций вы сможете выполнить действительно серьёзную модернизацию автомобиля и хорошо сэкономить на услугах автосервиса.

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

разборка двигателя автомобилей ваз 2108, ваз 2109, ваз 21099 – ремонт двигателя

1. Снимите двигатель с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие двигателя»). 2. Установите двигатель на прочные опоры. 3. Аккуратно снимите коробку передач. Следите за тем, чтобы шлицевый конец первичного вала не опирался на лепестки диафрагменной пружины. 4. Снимите сцепление с двигателя (см. «Ремонт сцепления» в разд. 5 «Трансмиссия»). 5. Снимите ремень привода распредвала, натяжной ролик и дистанционную шайбу, установленную под ним (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»), (см. «Замена натяжного ролика»). 6. Снимите шестерню распредвала (см. «Замена прокладки головки блока цилиндров»).

7. Отверните четыре болта (три из них также крепят водяной насос) и гайку крепления задней крышки ремня привода распредвала, снимите крышку.

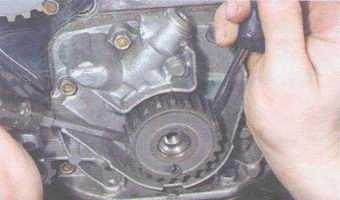

8. Вставьте отвертку между фланцем корпуса водяного насоса и блоком, сдвиньте водяной насос с посадочного места. Снимите водяной насос. 9. Снимите головку с блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

10. Отверните шестнадцать болтов крепления масляного картера и снимите масляный картер вместе с прокладкой.

11. Отверните три болта крепления маслоприемника (под головками болтов установлены пружинные шайбы) и снимите маслоприемник.

12. Отверните болт (под головкой болта установлена пружинная шайба) крепления датчика уровня масла в масляном картере. Выньте датчик уровня масла из блока цилиндров. При необходимости поверните коленвал так, чтобы противовес коленвала не мешал вынуть датчик уровня масла.

13. Поверните коленчатый вал так, чтобы снимаемый поршень был в нижней мертвой точке (НМТ). Отверните две гайки крепления крышки шатуна.

14. Снимите крышку шатуна. Если демонтаж крышки шатуна затруднен, предварительно строньте крышку шатуна несильными ударами молотка. Номер цилиндра на крышке шатуна может быть не виден, в этом случае промаркируйте крышку шатуна номером цилиндра.

Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. При этом следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе зеркало можно повредить. Аналогичным образом снимите остальные поршни

Аналогичным образом снимите остальные поршни.

ПРИМЕЧАНИЕ Если предполагается снимать поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке. На шатуне так же, как и на крышке, выбит номер цилиндра; если он не виден, промаркируйте шатун.

16. Снимите маховик (см. «Снятие, установка и дефектовка маховика»).

17. Отверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите держатель заднего сальника коленвала и прокладку.

18. Снимите зубчатый шкив с коленвала. Если шпонка в пазу коленвала сидит не плотно, выньте шпонку коленвала, чтобы не потерять.

19. Отверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите масляный насос и прокладку.

20. Отверните по два болта крепления пяти крышек коренных подшипников.

21. Снимите крышки коренных подшипников.

22. Снимите коленвал.

23. Снимите упорные полукольца коленвала на средней опоре.

24. Выньте вкладыши из крышек коренных подшипников и из постелей блока цилиндров. Если не предполагается замена вкладышей, по мере снятия…

25.… промаркируйте на нерабочей стороне вкладыши относительно крышек и постелей коренных подшипников.

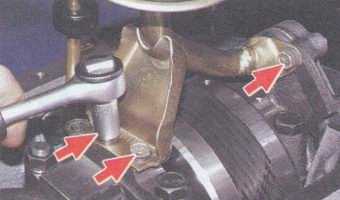

26. Если необходимо снять кронштейны генератора 1 и опоры двигателя 2, отверните по три болта их крепления и подводящую трубу водяного насоса, отвернув два болта ее крепления.

27. Снимите поршневые кольца специальным съемником. Если съемника нет, снимите кольца с поршня, аккуратно разведя замки колец.

28. Снимите с поршня разжимную пружину маслосъемного кольца.

29. С обеих сторон поршня снимите стопорные кольца, удерживающие поршневой палец. Для удобства снятия колец в бобышках поршня сделаны выемки.

30. С помощью подходящей оправки вытолкните поршневой палец из поршня и снимите поршень с шатуна.

31. Выньте вкладыши 1 из шатуна 2 и его крышки 3. Если вкладыши шатуна остались на коленвалу, снимите вкладыши с вала. Если не предполагается замена вкладышей шатунов, по мере снятия промаркируйте вкладыши на нерабочей поверхности относительно шатунов и крышек.

Внешний вид двигателя ваз 2108, ваз 2109, ваз 21099

1 — карбюратор; 2 — крышка клапанов; 3 — головка блока цилиндров; 4 — передняя крышка; 5 — водяной насос; 6 — генератор; 7 — шкив коленвала; 8 — масляный насос; 9 — пробка маслосливного отверстия; 10 — масляный картер; 11 — масляный фильтр; 12 — блок цилиндров; 13 — маховик; 14 — топливный насос

Влияние величины R/S на двигатель ВАЗ 2109

Соотношение длины шатуна к ходу поршня обозначается, как R/S, и его преобразованию относятся со всей серьезностью и ответственностью. Во многих источниках отмечается, что норма величины R/S — 1,75.

Рекомендуем: Как самостоятельно заменить масло в АКПП на Опеле Астра?

Показатели, отличающиеся от этого значения, по-разному воздействуют на работу двигателя внутреннего сгорания:

R/S выше нормы. К его несомненным «плюсам» можно отнести способность поршня дольше находиться в положении верхней мёртвой точки (ВМТ). Это обеспечивает отличное горение топливной смеси, а именно: полное сгорание топлива, повышение давления на поршень после ВМТ и температуры в камере, где осуществляется сгорание горючего

Результатом становится хороший крутящий момент при высоких оборотах и уменьшение трения в паре «поршень-цилиндр» за счёт длинного шатуна, что важно для рабочего хода поршня. При этом мотор, собранный с превышающим норму числом R/S, из-за уменьшения скорости потока воздуха не может обеспечить должное наполнение цилиндров при работе на низкой и средней частоте вращения коленчатого вала

Это существенный «минус», но, к сожалению, не единственный. За счёт высокой температуры камеры сгорания и продолжительного нахождения поршня в ВМТ появляется большой риск детонации;

R/S ниже нормы. Преимуществами такого положения является прекрасная скорость наполнения цилиндров на низких и средних оборотах коленвала, обусловленная тем, что движение поршня от ВМТ происходит быстрее, вследствие чего быстро наступает и разряжение. Увеличение скорости движения смеси, состоящей из топлива и воздуха, положительно отражается на её качестве: она становится более однородной, отчего лучше сгорает. Добиться таких показателей намного проще, так как требования к подобной доработке значительно отличаются от двигателей с высоким R/S. Низкий показатель R/S означает, что шатун имеет большой угол наклона, соответственно, сила к поршню будет прикладываться в горизонтальной плоскости. В итоге это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ при комплектации двигателей отдаёт предпочтение шатунам длиной 121 мм, обеспечивающим оптимальные показатели. В отличие от них, тюнингаторы, использующие коленчатый вал с большим радиусом кривошипа, применяют более длинные шатуны (129,132 мм). Правда, их стоимость существенно выше стандартных изделий.

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

Для начала отключите аккумулятор, чтобы полностью обесточить машину.
Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
Отсоедините патрубки системы охлаждения, отключите термостат.
Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
Таким же образом проведите отключение генератора.
Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
Теперь наступает этап непосредственно демонтажа самого силового агрегата.
Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней

Тут главное не скорость, а качество и осторожность проведения каждой манипуляции

Источник

Мотор и моторный отсек

Безопасная мойка дизельного двигателя – чтобы не нанести вред мотору и электрооборудованию, требует выполнения простых правил. Производители автомобилей эту процедуру не регламентируют. Хотя электроника машины имеет защиту от тумана, дождя и езды по лужам, тем не менее после мойки возникают неполадки. Причиной повреждений становятся сами хозяева машин, потому что допускают непростительные ошибки:

Мытье мотора начинают сразу, как только заехал на мойку. А он еще не остыл, попадание воды вызывает перепад температуры, появляются трещины в головке и блоке, могут лопнуть коллекторы, крышка клапанов, корпус дросселя зажигания, и прочие элементы. Происходит деформация головки и клапанов. Рекомендуется дать мотору охладиться до 50+ градусов;
Для мытья применяют средство для бесконтактной очисти кузова. Это щелочная химия. Она не способна начисто вымыть загрязнение по капотом, зато способно разъесть резиновые патрубки и полимерные детали – уплотнители электрических агрегатов и разъемов. Рекомендуется применять только химию специально для очистки подкапотных пространств;
Смывать состав начинают высоким давлением из моек типа «Керхер», действуя в упор. Это сбивает не только грязь с двигателя, но и лакокрасочное покрытие. Вода под давлением, легко рвет патрубки и пробивает трубки радиатора. Может отсечь электропроводку, особенно тонкие проводки. Заливаются контакты электроприборов, и сами электроприборы наполняются водой под завязку. Вода попадает во впускной коллектор для воздуха, а оттуда в цилиндры, что категорически недопустимо. Появляется коррозия, окисление разъемов, замыкания и отказы электроприборов и течи охлаждающей жидкости из патрубков или радиатора. Рекомендовано смывать любую химию легким напором воды, избегая ее попадания в электромеханические элементы, эти элементы следует изолировать с помощью полиэтилена, фольги и скотча.

Как увеличить мощность двигателя ВАЗ 2109 карбюратор?

Некоторые владельцы «ВАЗов» считают, что на увеличение мощности двигателя ВАЗ 2109, карбюратор импортного производства может существенно повлиять. Только вот сравнительные тесты отечественного ДААЗ и итальянского Weber показали, что никакого огромного отрыва вовсе нет. К тому же, Вебер расходует больше топлива и при этом у него выше выброс СО на более высоких оборотах.

Максимальная скорость тоже выше у «нашего» карбюратора Солекс. Если до 80 км/ч разницы почти нет, то выше сотни сразу же Вебер начинает терять позиции. А виной всему его однокамерность.

Для изменения мощности, проводится тюнинг карбюратора ВАЗ 2109.

Рассмотрим варианты (в данном случае для «Солекса»):

Можно заняться доработкой ускорительного насоса.
Заменить стандартный карбюратор на другой, у которого тарировочные данные больше. Подойдёт, например, от «Нивы».
Взять жиклеры и трубки с сечением большего диаметра. Но тут главное не перестараться. Иначе у вас нарушится правильное образование смеси и двигатель не запустится вовсе.

Улучшить процесс смесеобразования путём доработки диффузоров, камер и дроссельных заслонок. В общем, тюнинг карбюратора ВАЗ 2109 своими руками задача вполне реальная.

Как заменить боковые опоры двигателя ВАЗ 2109

В автомобиле ВАЗ 2109 мотор крепится на три опоры: правую, которая крепится на кронштейн двигателя, левую и заднюю, фиксирующиеся на кронштейнах картера коробки передач. Инструкция предусматривает замену боковой подушки выполнять при снятом брызговике. Для работы понадобятся:

Новая боковая подушка.
Набор головок торцовых.
Таль или домкрат.
Накидные ключи.
Вороток.
Трещотка.
Средство для удаления, при необходимости, ржавчины.

Нужно удалить брызговик.
Откручивается накидным ключом на «17» гайка, фиксирующая опору к кузову.

Вытаскивается болт.
Откручивается головкой «на 17» три гайки крепящие кронштейн опоры на коробке передач, как показано на фото.
Опора снимается.
После того как выполнена замена подушки на ВАЗ 2109 сборку нужно выполнять в обратной последовательности.

Как правильно выполняется замена подушки двигателя ВАЗ 2109 можно посмотреть на видео.

Растачивание блоков цилиндра

Если целый ряд предыдущих операций можно было выполнить собственноручно, то для расточки блоков цилиндров необходимо нанять мастера, что имеет навыки работы на особом оборудовании. Владельцы машины вынимают блок цилиндров и отдают мастерам на расточку, а после реставрации ставят блоки цилиндров на прежнее место.

Головка цилиндра имеет достаточный запас прочности и солидный ресурс чтобы эксплуатировать его достаточно долгое время, и редко ломаясь раньше положенного срока. Цилиндры ремонтируются в основном планово, но иногда попадают под действие незамедлительного ремонта. Например, когда нужно заварить отверстие в блоке , что образовано обрывом шатунного механизма.

Иногда хозяин машины хочет расточить блоки цилиндров, не для текущего ремонта, а для того, чтобы увеличить мощность двигателя. Под воздействием такого процесса, что называется форсированием, камера сгорания увеличивается в рабочем объеме, что приводит к существенному увеличению мощности. Перед производством такой операции, тщательно просчитываются все риски, потому, что форсирование может настолько сильно расточить и блок и головку, что стенки головки могут деформироваться и прийти в негодность.

При расточке блоков цилиндра предусматривается расширение посадочных гнезд — гильзы применяются уже увеличенные в размерах. Чтобы точно знать их параметры, следует посоветоваться со специалистом, что будет проводить эту операцию. Определение новых размеров проводятся с применением нутромера.

Операция по расточке производится на специальном станке с небольшой скоростью, проявляя определенные навыки в этой сфере. При произведении расточки необходимо одновременно придерживаться размеров будущего цилиндра, не нарушать его формы и придерживаться принципам качественной обработки

Очень важно и придерживаться строгих позиций — цилиндры должны размещаться строго параллельно и перпендикулярно ложу распределительного вала. И немаловажно, чтобы во время расточки остался припуск с целью, чтобы ось не сместилась во время хонингования — заключительной операции при расточке по исправлению вероятных дефектов при предыдущей операции

На этом капитальный ремонт двигателя ВАЗ 2109 заканчивается и необходимо собрать и установить силовую установку в прежнее положение. После заключительных этапов сборки и заполнения тосолом, техническим маслом и водой для дальнейшей эксплуатации, непременно проводится манипуляция по регулированию клапанов. эта операция будет заключительной в составе ремонта капитальным способом силовой установки.

Ремонт двигателя капитальным способом проводится после определенного пробега машины. Двигатель может быть заменен полностью, или меняются его отдельные части — чтобы определить какие детали уже износились и подлежат ремонту проводится тщательная диагностика. То, что двигатель нуждается в ремонте капитальным способом узнается по большому расходу масла, проверки компрессии и сравнении с контрольными в цилиндре. При характерных звуках двигателя и падения мощности движения силовой установки.

Когда хозяин хорошо ухаживал за своей машиной, и регулярно проводил техническое обслуживание, менял масло и воздушные фильтры, то сроки ремонта капитальным способом наступают позднее. В случае, если владелец машины пренебрегал нуждами своего транспорта, то необходимость в капитальном ремонте приближалась быстрее.

При проведении ремонта силовой установки капитальным способом снимается двигатель с помощью подъемных механизмов, устанавливается на поддон и перебирается. При сильной выработки силовой установки двигатель меняется целиком. В случает его хорошего состояния меняются только отдельные детали. Двигатель разбирается и его части помечаются для того, чтобы их установить строго на свои места. Те детали, что еще не выработали свой капитальный ресурс, снимаются, чистятся, смазываются техническим маслом и ожидают своей очереди на установку. Последовательность сборки двигателя после ремонта капитальным способом строго определена и ее необходимо придерживаться.

Головка цилиндра снимается владельцем автомобиля, но растачивается он специалистами на особом оборудовании. Расточенные цилиндры владелец машины устанавливает самостоятельно. Правильно произведенный ремонт капитальным способом обеспечивает автомобилю длительный пробег и качественную дальнейшую эксплуатацию. Если ремонт капитальным способом был произведен правильно, все части двигателя автомобиля были передраны, и изношенные заменены на новые, то такой ремонт устранит все неполадки и вернет машине легкость движения.

https://youtube.com/watch?v=JGLX-tL4mWg

Что нужно для прикуривания

Прежде всего, прыжковые поводки (с клещами, которые называются «крокодилы»). Если аккумулятор имеет большую емкость, вам понадобятся более толстые кабели.

Первоначальные выводы.

Во-вторых, вам нужен «донор». Это название аккумулятора, от которого вы планируете зажечь свой автомобиль. Например, в гараже лежит неиспользуемый источник электроэнергии — можно поставить его рядом с автомобилем, подключить провода к аккумулятору под капотом и запустить двигатель. Но ситуация обычно возникает в неподходящий момент, и донором становится аккумулятор другого автомобиля.

Существуют некоторые правила для пуска аккумулятора от другого автомобиля:

донором должна быть батарея такого же или большего размера. Емкость аккумулятора зависит от мощности пускового устройства и типа двигателя. Вы не сможете завести большой внедорожник с легкового автомобиля, последнему, скорее всего, потребуется помощь;
необходимо начинать с автомобиля, бортовая сеть которого имеет такое же напряжение. Обычно это 12 вольт. В грузовиках и некоторых внедорожниках оно составляет 24 вольта, в мотоциклах — 6 вольт;
при подключении прикуривателя к автомобилю двигатель должен быть прогрет. Теплая батарея более эффективно принимает и отдает ток.

Если батарея новая, все в порядке — она будет выполнять свою работу.

Устройство стиральной машины

Перед тем как разобрать стиральную технику независимо от ее вида, будь то автомат Самсунг, lg или обычная малютка, стоит рассмотреть стандартное устройство этого прибора. Ведь зачастую правильная разборка зависит от знания устройства этого прибора. Стандартное устройство всех стиральных машинок Samsung, Indesit, малютка и других моделей:

в стиральном приборе присутствуют панели. Они могут быть задними, передними, цокольного типа, верхними;
наличие лотка для наливания или засыпания моющего средства (геля, порошка);
обязательно, особенно в моделях автомат или полуавтомат, присутствует панель программатора;
во всех моделях имеется барабан с муфтами и баком;
наличие утяжелителей для бака;
двигатель;
рессоры;
помпа;
прессостат.

В основном все модели стиралок – lg, Самсунг, Индезит, Занусси состоят именно из этих приборов.

Схема разборки

Демонтаж с КПП

Для начала отключите аккумулятор, чтобы полностью обесточить машину.
Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
Отсоедините патрубки системы охлаждения, отключите термостат.
Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
Таким же образом проведите отключение генератора.
Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
Теперь наступает этап непосредственно демонтажа самого силового агрегата.
Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

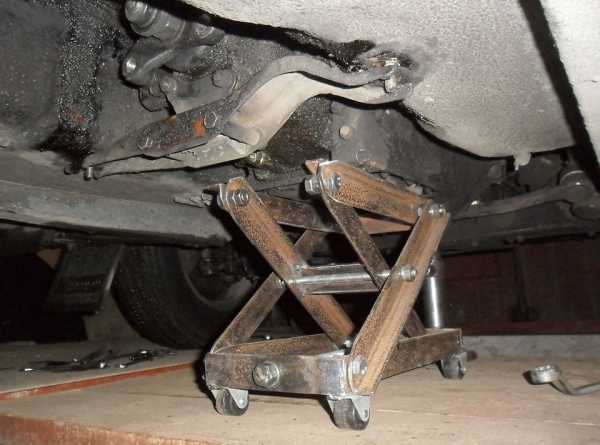

Самодельная опора для демонтажа

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней

Тут главное не скорость, а качество и осторожность проведения каждой манипуляции

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

В задней части автомобиля снимаем старую карбюраторную топливную систему.
Вытягиваем бензобак и топливные патрубки.
Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.Устанавливаем кронштейн на прежнее место и закрепляем магистрали
Проводим установку фильтра для топлива вместе со шлангами.Закрепляем топливный фильтр со шлангами
Закрепляем на инжекторном бензобаке бензонасос.
Переходим в моторный отсек и снимаем зажигание.
Отсоединяем провода, которые идут от датчиков к косе зажигания.
Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.Устанавливаем инжекторный тройник зажигания на место карбюраторного
На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.

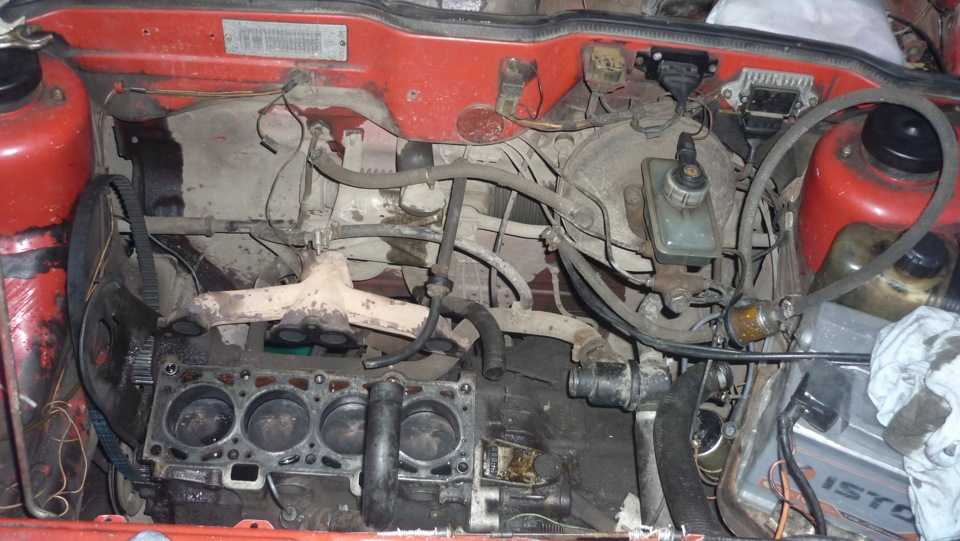

Снимаем карбюратор вместе с впускным коллектором.Демонтируем старый карбюратор вместе с коллектором
Заменяем прокладку и монтируем новый инжекторный коллектор.Устанавливаем инжекторный коллектор на место карбюраторного
Проводим установку форсунок на рампу и закрепляем её на коллекторе.
Присоединяем шланги и устанавливаем ресивер.Устанавливаем инжекторный ресивер и подключаем к нему шланги
Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
Подключаем проводку к контроллеру и двигателю.
В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
Меняем карбюраторный модуль на инжекторный.Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
Устанавливаем новую систему зажигания (свечи и модуль).
Устанавливаем воздухофильтр.
Высверливаем отверстие для датчика детонации (глубина 16 мм).
Запускаем двигатель и проверяем его работы.

Возможные проблемы при снятии АКБ

С сигнализацией

При отключении аккумулятора, могут возникнуть сбои в работе сигнализации вашего автомобиля, а именно:

потеря одного или нескольких ключей/пультов;
отказ в работе каких-либо дополнительных функций сигнализации.

Если это произойдёт, то для восстановления работы сигнализации, вам необходимо будет обратиться в специализированный сервис.

Надо отметить, что сбои в работе сигнализации при отключении аккумулятора случаются достаточно редко.

С радиоприемником / магнитолой

Перед снятием АКБ проверьте оснащён ли ваш автомобильный радиоприёмник защитным ПИН-кодом. Если да, то убедитесь, что у вас имеется правильный ПИН код.

После отключения все настройки радио будут сброшены и при повторном подключении вам понадобится заново вводить ПИН-код и настраивать радиоприёмник.
