Описание кулисы кпп: понятие, разновидности, признаки неисправности

Инструкция по замене кулисы на ВАЗ-2110

Замена кулисы ВАЗ-2110 выглядит таким образом:

Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:

отвертка;
бокорезы;
набор гаечных ключей.

Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.

Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
Выверните чехол наизнанку.
Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
Избавьтесь от облицовочной составляющей тоннеля на полу.
Отключите от ручки коробки передач фиксирующую деталь оси.
Вытащите ручку коробки передач, для этого потяните рычаг вверх.
Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
Достаньте 4 крепежных болта, удерживающих направляющую втулку.
Снимите корпус и извлеките вал.
Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
Возвратите все детали на прежнее место и отрегулируйте работу КПП.

Видео, как заменить кулису на ВАЗ-2110:

Установка короткоходной кулисы на Лада Приора

Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.

Как установить короткоходую кулису своими руками:

Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.

Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на “13”).

Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.

Внимание! Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить

Немного терпения и стопорное кольцо снято.

Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.

Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть – с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.

Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.

На фото короткоходная кулиса снизу и стандартная кулиса сверху.

Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на “10” выкручиваем болт слева на карданчике.

Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.

Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.

Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.

Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.

Собираем в такой последовательности:

– Надеваем тягу на шток карданчика– Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом)– Центрируем рычаг (устанавливаем в удобное для вас положение)– Затягиваем хомут на тяге

Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.

Внимание: если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик. Так выглядит установленная короткоходная кулиса

Так выглядит установленная короткоходная кулиса.

Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.

Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.

Так выглядит отрегулированный зацеп.

Остается надеть чехол рычага КПП и набалдашник. Также необходимо знать, что после сборки рычаг КПП может иметь небольшой наклон вправо.

Если же Вы уже начали возиться под автомобилем, советую обратить внимание на состояние кузова. При необходимости нанесите антикоррозийную защиту

Замена сальника кулисы ваз 2110

Ослабить хомут тяги привода.
Стянуть чехол с шарнира. Если планируется замена пыльника, разрезать вдоль, сэкономить время.
Выкрутить стопорный винт.
Помощник, находясь за рулем, выжав педаль сцепления, выполняет переключения передач. При этом привод подает тягу в сторону коробки, обратно. Мастер, прижимая кардан к КПП, отсоединяет приводную сборку.
Извлечь шарнир.
Убрать чехол.
Вынуть сальник, аккуратно, не заминая манжеты, вставить новый уплотнитель.
Натянуть пыльник.
Установить, зафиксировать шарнир. Важный момент. Проворачивая в пределах нескольких градусов вокруг оси переходник, попасть стопорным винтом в отверстие на валу.
Заправить чехол.
Соединить тягу с карданом.
Отрегулировать переключение передач.

Замена и ремонт кулисы

С учетом того, что в процессе эксплуатации авто кулиса на ВАЗ или на любом другом автомобиле испытывает постоянные нагрузки, механизм изнашивается, сбиваются регулировки

По этой причине важно разобраться, что в конкретном случае будет оптимальным решением, ремонт, регулировки или замена кулисы на штатную новую или короткоходную

В любом случае, необходимо для начала осуществить разборку механизма. Для этого потребуется:

снять кожух на ручке КПП;
загнать авто на яму или эстакаду/подъемник;
снять тоннель, где установлена ручка КПП, открутив болты;
демонтировать саму кулису (на ВАЗ 2110 ее крепят шесть болтов).

В процессе разбора нужно внимательно проверят состояние каждой отдельной детали, также следует отогнуть пыльник, проверить состояние опоры, сальник, карданчик и т.д.

Если вышел, например, из строя сальник, тогда достаточно иметь ремкомплект, где такой сальник идет в комплекте. Еще такой комплект пригодится в том случае, если потребуется и более сложный ремонт кулисы.

В случае, когда деформирована втулка, необходимо ее заменить. В том случае, если карданчик люфтит, а также в ситуации, когда изношено отверстие оси рычага, потребуется полная замена кулисы, то есть ремкомплектом решить проблему не удастся.

Также отметим, что частой проблемой, которую водители отмечают при эксплуатации, является дребезжание кулисы. Как правило, в этом случае, если других жалоб нет, часто виновата подушка кулисы.

При этом замена подушки кулисы является не сложной процедурой, однако результат зачастую положительный и значительно повышает комфорт при эксплуатации ТС.

Еще одной важной процедурой в процессе обслуживания кулисы является замена сальника штока кулисы. Важно понимать, что от его состояния напрямую зависит исправность не только работы кулисы, но и КПП

Если под машиной видны капли трансмиссионного масла, часто это указывает на то, что потек сальник. Как правило, проблемы с сальником кулисы ВАЗ 2110 проявляются в виде хруста при переключениях.

Что касается замены сальника, машину нужно загнать на яму или поднять на подъемнике. Далее следует осмотреть резиновый пыльник. В том случае, если он не герметичен или разорван, будут видны следы масла.

Затем следует отогнуть пыльник, отсоединить карданчик и таким образом откроется доступ к манжете. Теперь карданчик снимается с рычага, после чего отсоединяется от кулисы. После снятия можно добраться до сальника и далее шилом или крючком снимается манжета КПП.

Далее следует запрессовать новый сальник (в кустарных условиях установку производят при помощи пробки от пластиковой бутылки). В случае успешной установки сальника, можно перейти к обратной сборке всего механизма, не забывая поставить пыльник на место.

На деле, такой ремонт позволяет избежать утечек масла в КПП и улучшить работу механизма переключения передач

Напоследок отметим, что также после ремонта важно провести регулировку и настройку

Дело в том, что даже исправная, но неправильно настроенная кулиса не будет нормально работать. Кстати, на ВАЗ 2110 самому настроить кулису сложно. Для облегчения процесса лучше сразу пригласить помощника.

Регулировка

Если кулиса подает самые первые признаки, свидетельствующие об ухудшении её исправного состояния, то её следует отрегулировать. Сделать это корректно под силу практически каждому, если соблюдать нижеприведенный алгоритм действий:

В самом начале нужно приложить максимум усилий, для того чтобы активировать первую передачу.
Для обеспечения максимальной безопасности, машину следует зафиксировать на эстакаде, а затем поставить её на ручной тормоз и подложить под колеса дополнительные опоры. Это позволит застраховать транспортное средство от непроизвольного перемещения.
Не выключаем первую передачу.
Необходимо пробраться под капот транспортного средства, чтобы в нижней найти специальный хомут, который одновременно удерживает и фиксирует кулису. Поиск КПП не займет лишних усилий, после чего нужно постараться ослабить хомут.
Если все манипуляции проведены максимально корректно, следует вернуться в салон, чтобы сдвинуть рычаг влево до самого упора. В том случае, если вы сдвинете его в любую другую сторону, то кулиса однозначно соскочит. А это нежелательно, поэтому следует проявлять предельную аккуратность.
Возвращаемся на исходную позицию и затягиваем хомут обратно.
Следует отметить, что зачастую достаточно сдвинуть кулису по отношению к карданчику всего на пару миллиметров.

Во время этого процесса не следует пренебрегать состоянием кардачника, наоборот — желательно оценить его текущее состояние, поскольку он может потребовать замены в случае сильного износа.

Замена и ремонт кулисы

Если не удалось улучшить работу коробки передач, значит все дело в кулисе, которая вышла из строя. Потребуется ее замена или ремонт. Кроме вышеописанного признака, когда не переключаются нормально передачи, проблемным симптомом испорченной кулисы может выступать вибрация рычага переключателя.

Кулиса и ее разбор

Вооружаемся необходимым инструментарием:

открываем капот автомобиля;
находим гайку болта, отвечающего за клеммное соединение наконечника рычага и тяги переключения передач;
снимаем с нее стяжную муфту, а также защитный чехол;
возвращаемся в салон автомобиля;
извлекаем рамку чехла рычага, который управляет КПП (нужно извлечь чехол, несмотря на усилие фиксаторов, удерживающих его);

Замена кулисы кпп ваз 2110

чехол рычага нужно вывернуть наизнанку;
берем нож или бокорез, которым разрезаем хомут, фиксирующий чехол;
снимаем чехол с рычага.

снимаем облицовку тоннеля пола в салоне (переднюю часть);
фиксатор оси отстегиваем от рычага;
снимаем ось рычага, извлекая ее из отверстий кулисы и рычага;
теперь рычаг переключения передач легко выйдет, если потянуть его вверх;
пришло время протолкнуть отверткой внутрь корпуса рычага направляющую втулку (следует продвигать ее вдоль по валу);

Замена кулисы кпп на ваз 2110

теперь находим четыре болта, фиксирующие корпус рычага к кузову;
выворачиваем их;
снимаем корпус;
извлекаем вал;
направляющая втулка демонтируется с вала.

Замена кулисы на кпп ваз 2110

детали устанавливаем обратно;
привод переключения передач подвергаем регулировке.

Узнать более подробно о замене кулисы своими руками поможет соответствующее видео. Рекомендуется также изучить фото – материалы. Пошаговая инструкция, представленная выше, это шанс неплохо сэкономить на ремонте, цена которого в СТО растет с каждым днем.

Так же на нашем ресурсе Вы можете узнать о замене сальника кулисы.

Вкратце о порядке замены кулисы

Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.

Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):

ослабить хомут крепления карданчика под днищем автомобиля;
снять защитный чехол рычага КПП в салоне автомобиля;
демонтаж воздушного туннеля пола;
собственно, демонтаж кулисы и ее замена.

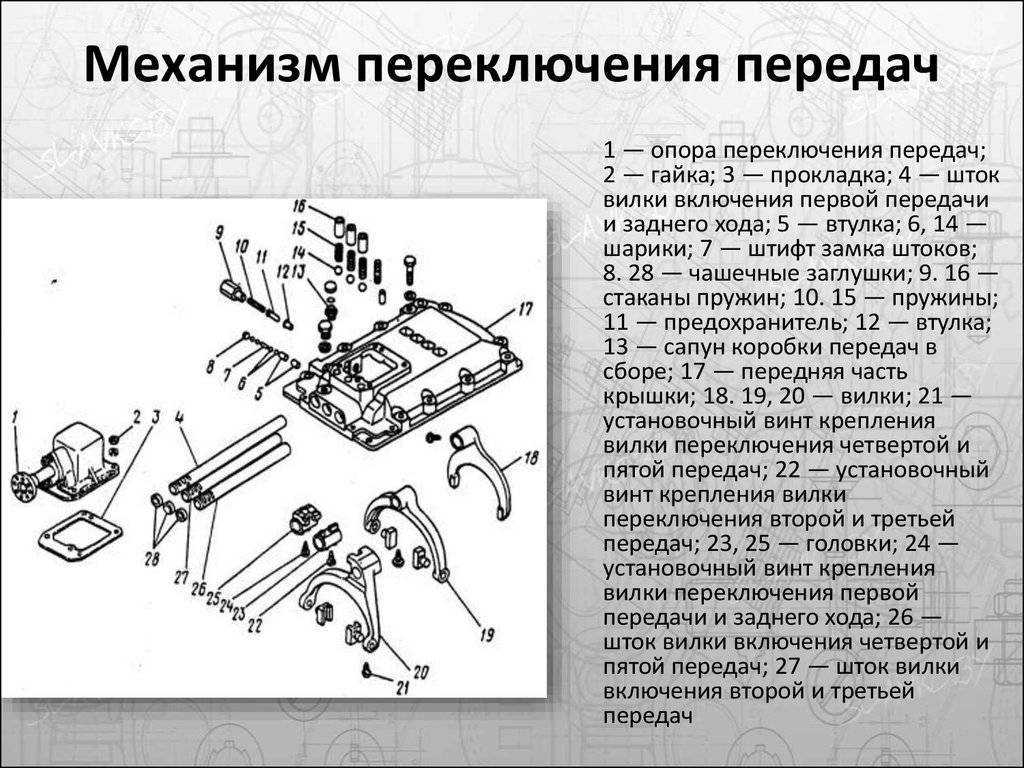

Можно ознакомиться со схематическим фото агрегата. Хотя, в целом, процесс не сложнее сборки-разборки конструктора и интуитивно понятен, потому дополнительных пояснений не требует.

Ремкомплект кулисы ВАЗ 2110

Теперь можно изучить механизм старой кулисы на предмет неисправностей. Очень часто проблемы с рычагом возникают в следствие износа обоймы шаровой опоры. Не менее подвержены физическому старению прочие подвижные элементы конструкции, механизм шарнира и его защитный пыльник. После установки новой кулисы в обязательном порядке не забудьте произвести ее регулировку.

На этом все. Желаем вам только комфортной езды на дороге, надежной работы всех силовых агрегатов и успехов в ремонте. Заботьтесь о своем железном коне и он вас обязательно отблагодарит своей стабильной работой.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

Загоните авто на яму.
Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

Ослабьте хомут.
Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

Включите первую скорость.
Ослабьте хомут кулисы.
Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Особенности и назначение кулисы на ВАЗ-2110

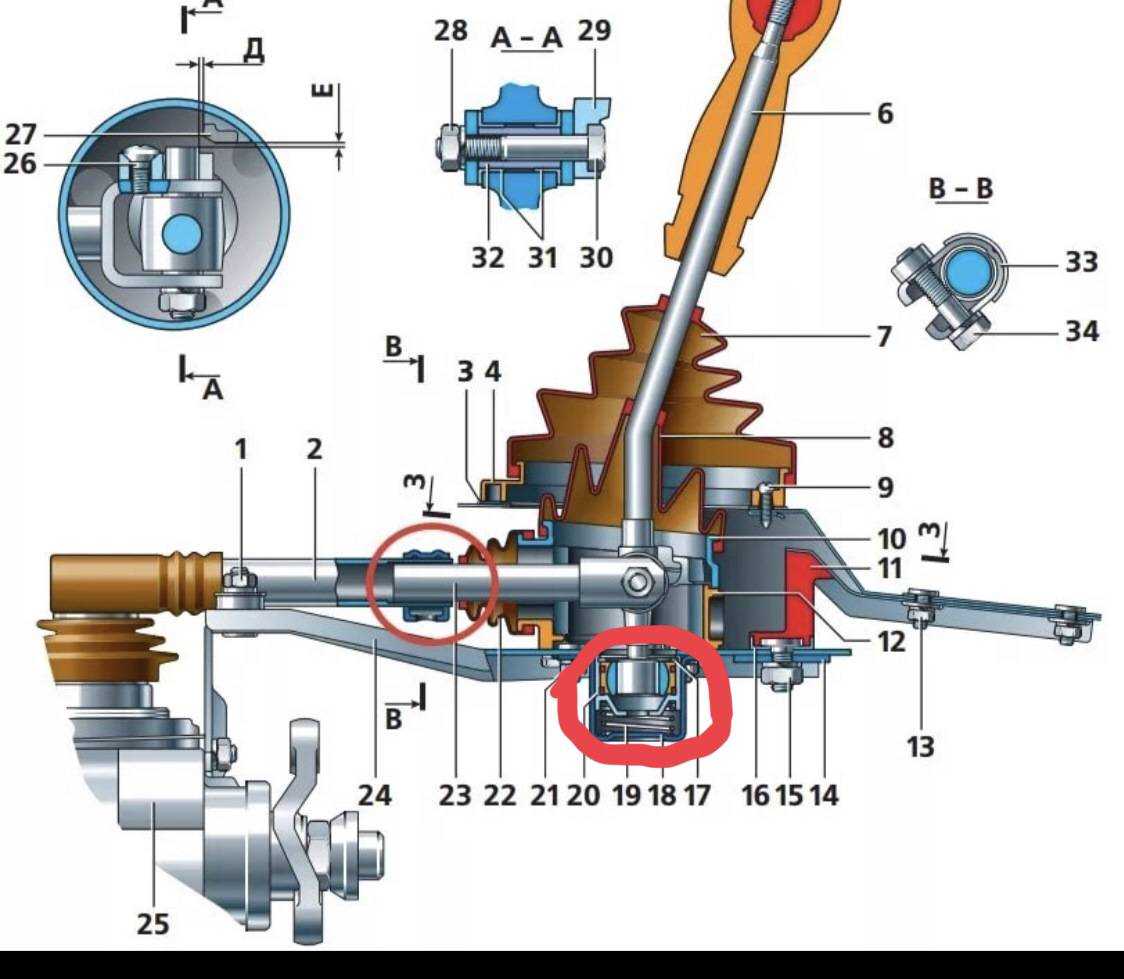

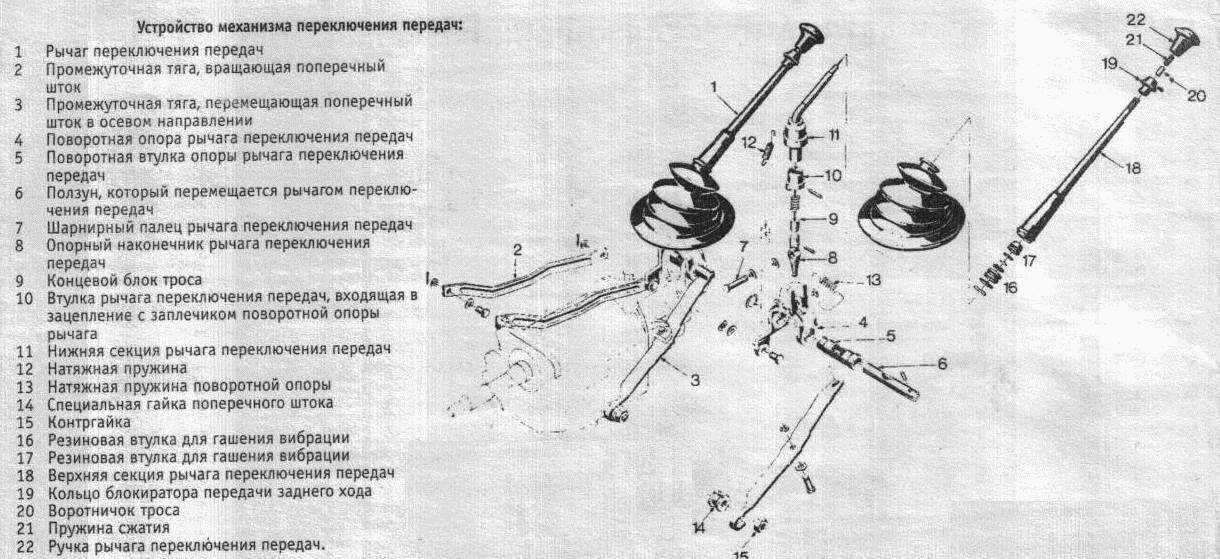

Проще всего ознакомиться с принципом действия кулисы, изучив фото-чертеж изделия. Данный функциональный агрегат напрямую связан с работой КПП и посредством рычажной передачи позволяет переключать шестерни ведомого вала. Тем самым водитель может менять передаточное число ведущего и ведомого валов коробки передач. Ни для кого не секрет, что благодаря этому можно менять скорость движения автомобиля и соответственным образом настраивать крутящий момент, создающий тяговую силу на приводной вал колес. Благодаря кулисе также включается задний ход и может быть полностью заблокировано движение автомобиля.

ВАЗ 2110 кулиса

Естественно, кулиса играет одну из ключевых ролей в системе управления автомобилем. Если рычаг переключения скоростей неисправен — полноценное езда в реальных дорожных условиях затрудняется, а бывает, что и вовсе становится невозможной. К сожалению, ломаться данный функциональный агрегат может весьма часто. Наверняка, вам будет интересно знать, почему это происходит и как вовремя предупредить неисправность кулисы. Этим вопросам посвящен следующий раздел нашей статьи.

Кулиса 2110: что нужно знать

Итак, кулиса на ВАЗ 2110 часто заставляет неопытного водители думать, что вышла из строя сама КПП. На самом деле, в подавляющем большинстве случаев кулиса КПП ВАЗ нуждается в регулировке или ремонте

По этой причине важно знать, какие симптомы и признаки указывают не неисправности кулисы

Прежде всего, следует обратить внимание на следующее:

не включается или с большим трудом включается одна или несколько передач;
передачи после включения не выключаются или выключаются с усилием;
вместо включения одной передачи включается другая (например, вместо первой задняя);

Если замечены такие признаки, обычно дело не в коробке передач. Это значит, что не следует торопиться начинать диагностику и дефектовку самой коробки. Как правило, проблемы удается решить путем регулировки и обслуживания кулисы, в рамках которого используется ремкомплект кулисы ВАЗ 2110. В крайнем случае, сильно изношенную кулису нужно заменить.

Чтобы отрегулировать кулису, потребуется выполнить следующие действия:

Прежде всего, автомобиль нужно загнать на яму или эстакаду. Затем потребуется поставить машину на ручник и включить первую передачу.
Далее, не выключая передачи потребуется отыскать хомут, который фиксирует кулису, после чего ослабить этот хомут.
Затем, следует из салона переместить рычаг влево на столько, на сколько это возможно. При этом перемещать рычаг как назад, так и вперед нельзя. Дело в том, что кулиса вполне может соскакивать.
Теперь потребуется сесть в машину, после чего затянуть хомут. В ряде случаев достаточно переместить кулису на несколько миллиметров по отношению к карданчику, после чего КПП снова заработает нормально, переключения передач придут в норму.

Регулировка кулисы Ваз 2110: доработка своими руками

Даже такой элемент, как кулиса КПП, может быть подвержен доработке. Большинство автолюбителей предпочитают менять стандартную кулису на короткоходную. Такой тюнинг в дальнейшем предполагает выполнение такой операции, как регулировка кулисы ВАЗ 2110.

Если данная процедура не будет выполнена, в дальнейшем вас ждут проблемы с переключением скоростей. Лучше всего, когда регулировка кулисы выполняется с помощником, в противном случае необходимо запастись терпением.

Ремонт своими руками должен выявить причину проблематичного переключения задней и пятой скоростей. Настройка кулисы ВАЗ 2110 выполняется несколькими способами.

Вариант первый – регулировка по задней скорости. Для этого необходимо переключить коробку для движения назад, немного ослабить хомут и переключить рычаг в положение, в котором он должен быть при включении задней скорости. Затягиваем хомут и проблема исчезает.

Второй способ становится актуален в том случае, когда возможности переключения задней скорости нет. В данном случае регулировка кулисы ВАЗ выполняется на первой передаче. Переключаемся на первую скорость, ослабляем хомут кулисы (он расположился внизу машины), поворачиваем привод кулисы против часов стрелки до того момента, пока рычаг коробки передач не упрется в фиксатор задней передачи, выполненный из пластмассы. Осталось затянуть хомут, и на этом регулировка закончена.

Настройка нейтрального положения ручки переключения КПП производится путем расчета глубины посадки кулисы на карданчик автомобиля ВАЗ 2110.

Часто бывает так, что произведенная доработка своими руками становится причиной появления неприятного дребезга в районе рычага КПП. Можно конечно на это не обращать внимания, но мы же все делаем по-хозяйски. Самый простой способ выхода из сложившейся ситуации – установка пружины, которая будет способствовать удержанию КПП и станет препятствием к возникновению неприятного шума.

Как бы то ни было, работать нужно не с симптомами, а с причиной неисправностей, надеемся что регулировка кулисы Ваз 2110 не вызовет у вас проблем.
