Модернизация реле стеклоочистителя на ваз-2107

Замена плавких предохранителей ВАЗ 2107

В таблице блока предохранителей, описаны положения и название предохранителей, выполняющие определённую функцию по каждому участку цепи или группе цепей.

При выходе из строя плавкой вставки или отказе работы участка цепи можно найти и проверить состояние и исправность работы нужного предохранителя. Для этого следует:

Открыть крышку на БП и найти порядковый номер нужного элемента защиты.
Если не видно повреждения предохранителя визуально, то следует достать плавкую вставку из гнезда платы и «прозвонить» мультиметром, измерив его сопротивление. Выполнять такую операцию следует при отключённом питании автомобиля и дополнительно требуется отсоединить клемму АКБ.
Выполнять замену вышедшего из строя предохранителя следует на аналогичный, соответствующий указанному значению тока на корпусе вставки или номинальному току цепи.
Выемка предохранителя из гнезда платы и замена на новый из группы резервных вставок, размещённые в блоке, выполняется с помощью пинцета закреплённого на корпусе блока. При отсутствии пинцета работы выполняются небольшими пассатижами.

Ремонт трапеции

Если дворники на ВАЗ 2114 медленно работают, это говорит о необходимости ремонта трапеции. Хотя на самом деле ремонтировать ее не получится, нужно просто заменить вышедший из строя элемент.

Замена трапеции

Замена потребуется при механических повреждениях. Процедура выполняется достаточно просто, но здесь придется соблюдать определенную последовательность.

Отсоедините провода под капотом, которые подключаются к блоку предохранителей.
Снимите защитный кожух, который покрывает вентилятор отопителя.
Снимите фильтр отопителя (печки).
Отключите мотор печки. Он просто сдвигается в бок, демонтировать его не обязательно.
С дворника снимается накладка.
Под резиновым чехлом защиты располагается гайка, которая держит стеклоочиститель. Чехол нужно немного поднять и гайку будет легко открутить. Снимите дворник.
Снимите кольца и прокладки с вала очистителя.
Аналогичную процедуру проведите со вторым дворником.
Под капотом демонтируйте болты, которые соединяют трапецию с кузовом.
Снимите блок предохранителей и мотор печки, либо открутите мотор-редуктор от трапеции, после чего поочередно извлекается мотор и трапеция. Это два способа, которые позволят вам достать вышедшую из строя трапецию.

Контрольная лампа зарядки аккумулятора

Так случилось что на моем автомобиле установлен генератор Г-222 (Они шли на автомобилях до 1988 года судя по документации, и некоторым сайтам). Генератор рабочий и нареканий на него нет только лампа контроля заряда АКБ никогда не горела. Дело в том что на генераторе есть вывод 15 который подключался к реле контроля зарядки РС702 Которое и коммутировало роботу лампочки контроля. Менять из за этого генератор на новый очень не хотелось, тем более что старый полностью справляется со своей роботой, а лампочка все го лишь причина не правильной коммутации. Лампочка для автомобиля очень важна, по ней можно быстро определить обрыв ремня или выход из строя генератора поэтому вопрос ее работы меня очень волновал. Когда-то я уже пытался востановить роботу лампочки но не хватило или настойчивости или знаний или хорошего совета. Думаю многие с этим столкнуться попав на сайт который ввел в заблуждение и меня.Сайт достаточно известный www.autoprospect.ru и я не раз находил на нем нужную мне информацию но в тот раз попался.В чем же дело спросите вы?! Рассказываю на сайте предлагают две схемы подключения с генератором 37.3701 и прочих модификаций (Нас особо не интересует)

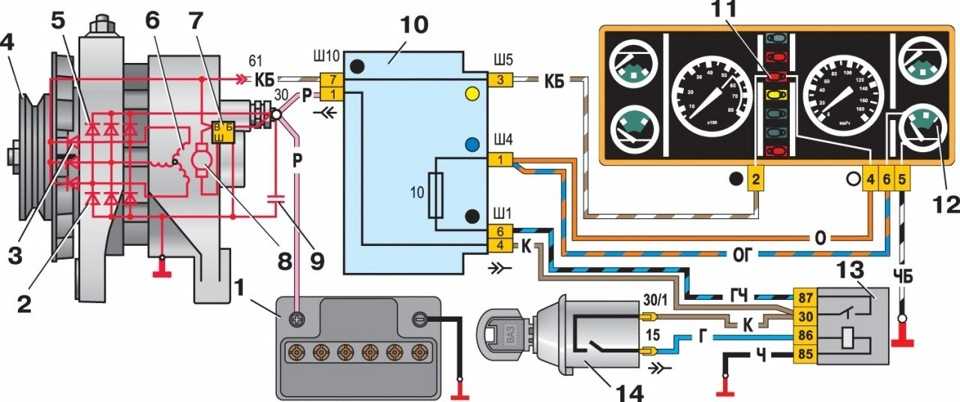

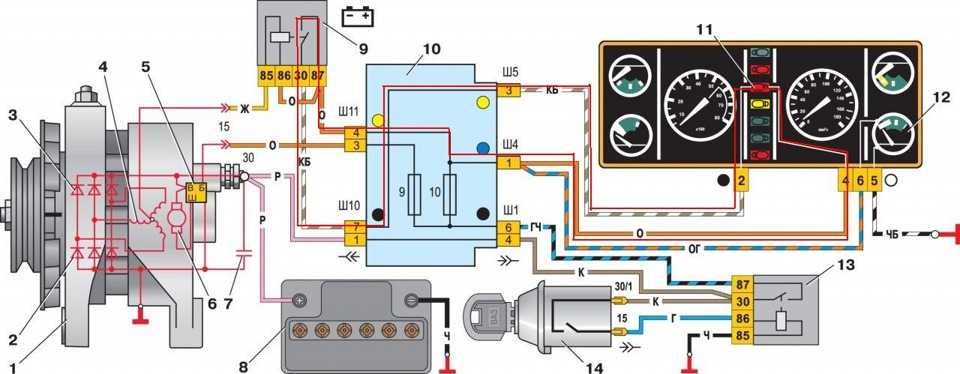

И схема включения генератора Г-222 которая мне и была нужна.

Не доверять именитому сайту причин не было (как оказалось зря). Вызвонил проводки, взял реле, подключил согласно схеме, а воз и ныне там… Лампочка контроля как не горела так и не горит. И я застопорился. Но потом меня надоумило поискать схемы включения на других автомобилях и я нашел схему включения генераторов старого и нового образца на автомобилях 2105-04.

На первый взгляд как и на схемах 2107 отличие только в реле контрольной лампы. Коричнево-белый в первом случае на генератор а во втором на реле РС-702. Но давайте взглянем повнимательней. На схеме включения нового генератора лампочка контроля с комбинированного прибора уходит оранжевым проводом на назад в блок предохранителей как и в случае с обеими схемами для 2107

А вот на второй схеме так же приходит бело-коричневый но с лампочки уходит уже не коричневый а бело-черный провод причем очень важно что уходит он на землю. Вот в том и есть весь нюанс и ошибка на схеме для 2107 и генератора Г-222.Думаю проблема вся в том что тот кто рисовал рисунки для сайта в электрике полный ноль увидел два одинаковых на первый взгляд рисунки, нашел отличия как для него казалось только в присутствии реле РС-702 а все остальное банальный «Copy-Paste», что потом привело к головной боли.Когда это осознаешь ошибка становится видна не вооруженным глазом.Если еще раз посмотреть на неверную схему приведенную на сайте то видно что при срабатывании реле РС-702 у нас получается кольцо (показано красной линией) и лампочка в цепи просто не может гореть так как через нее нет цепи у нее по обеим сторонам одинаковые +12 от включенного зажигания

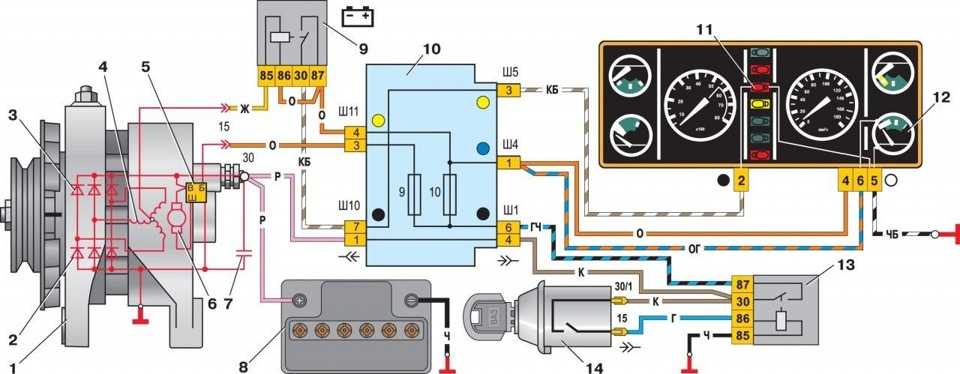

Правильная схема выглядит вот так

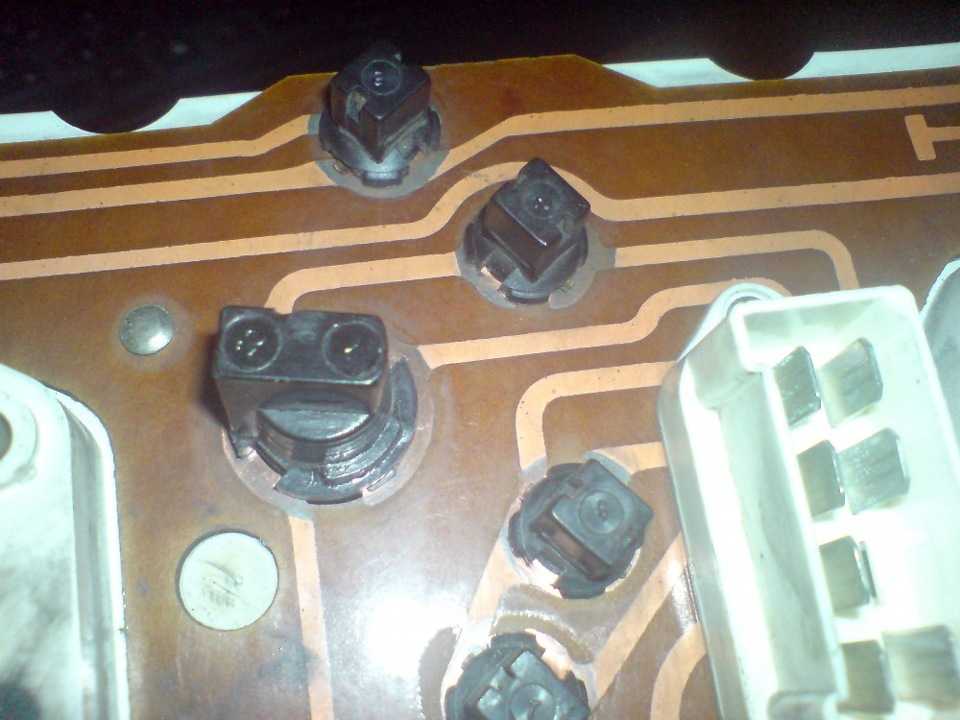

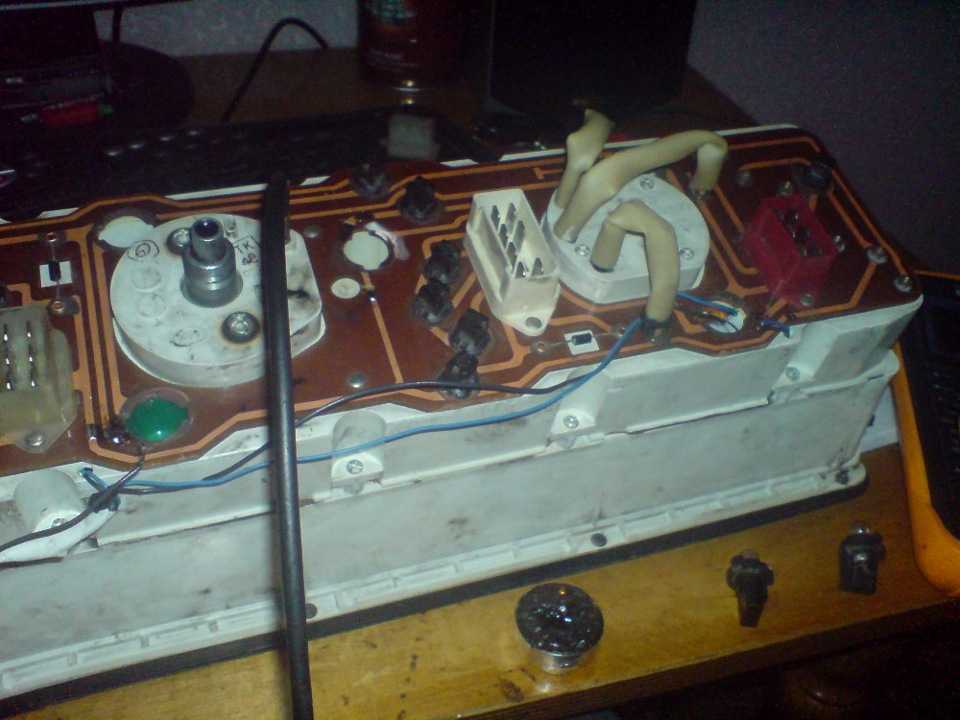

Нужно оторвать второй провод от лампы который идет на +12 при зажигании и посадить его на землю чем я и занялся.

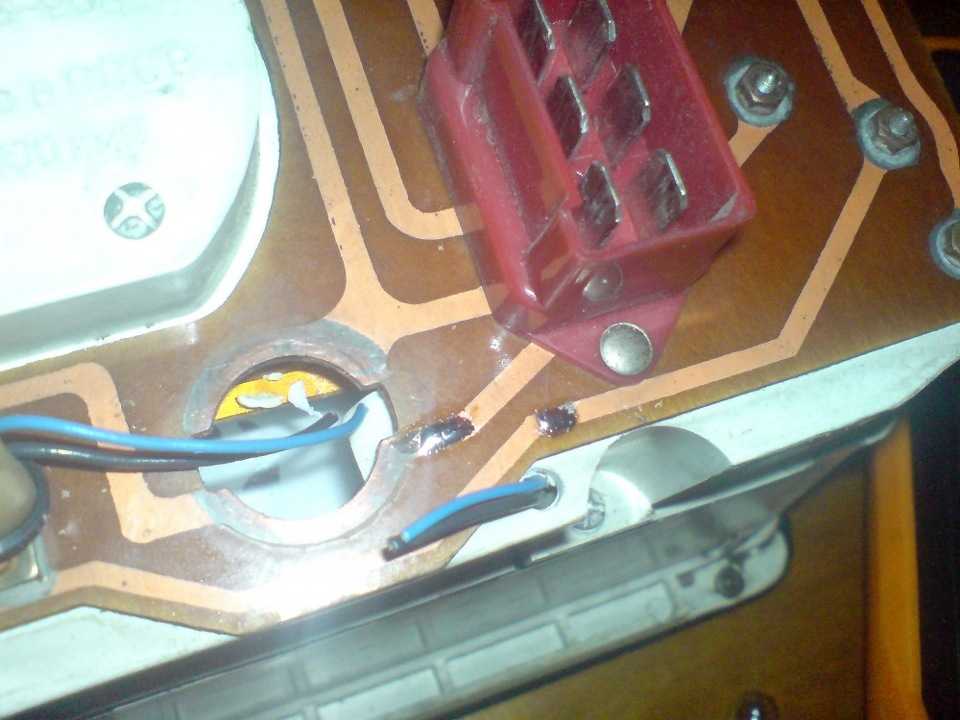

Провод на приборке идет не очень удобно, после него оранжевый еще подается на лампочку недостаточного уровня тормозной жидкости и мне пришлось разрезать дорожки.

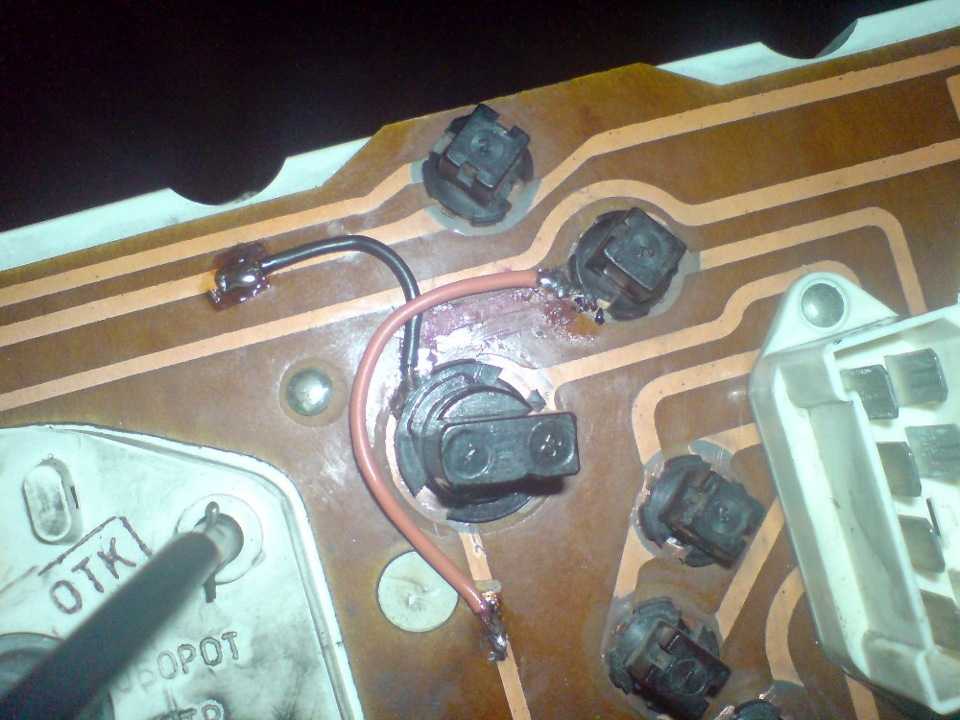

и сделать перемычки

Маленькое лирическое отступление. Зная теперь где у меня +12 от включенного зажигания я убрал сопли от подсветки приборки которые у меня шли к желто-синему проводу кнопки от печки печки

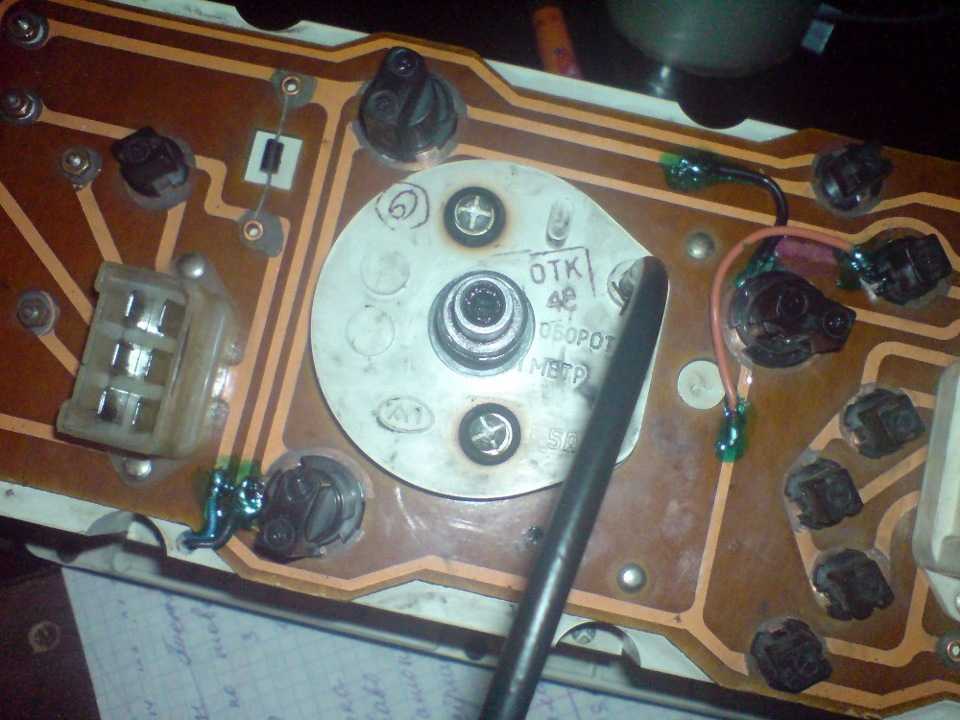

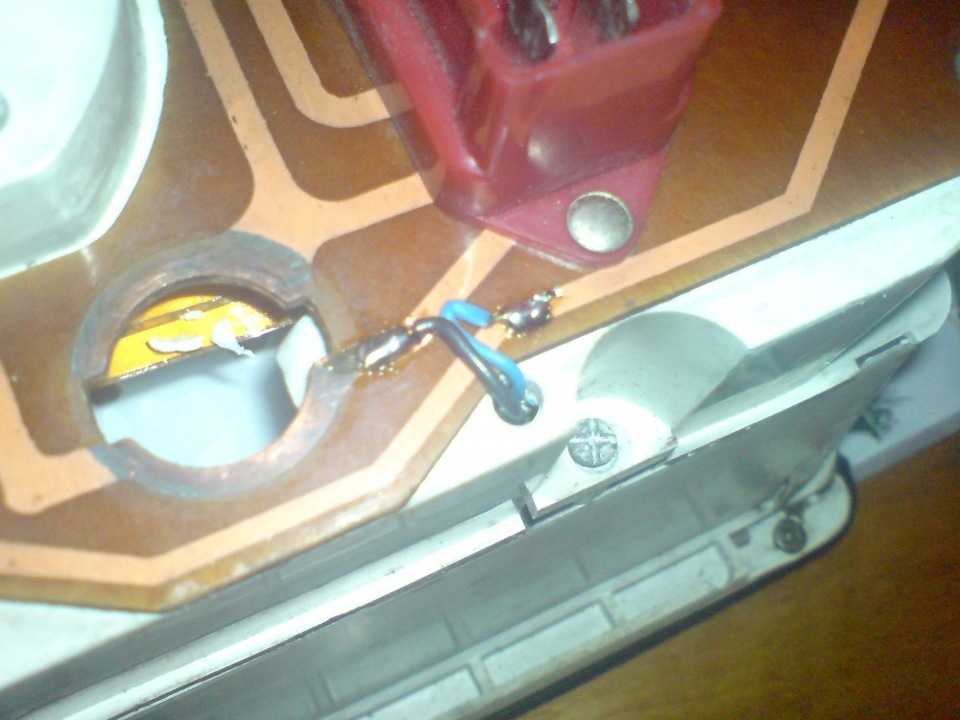

и запаялся подсветкой прямо в приборку

Места своего вмешательства замазал цапонлаком от греха и окисления подальше.

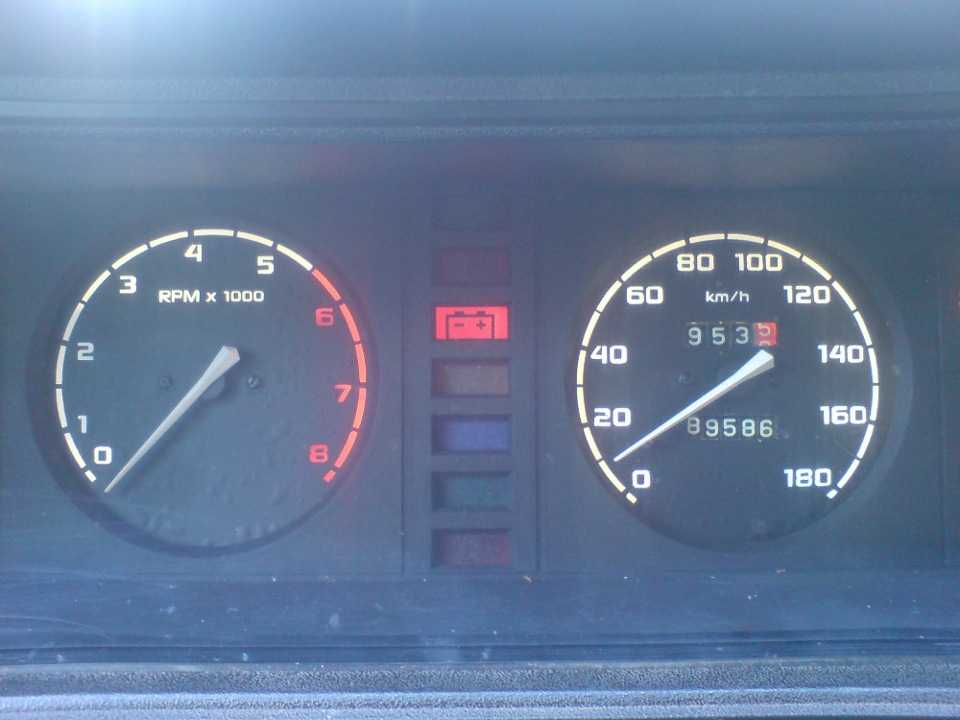

Ну и результат ради того для чего все то затевалосьповорачиваем ключ зажигания и наслаждаемся

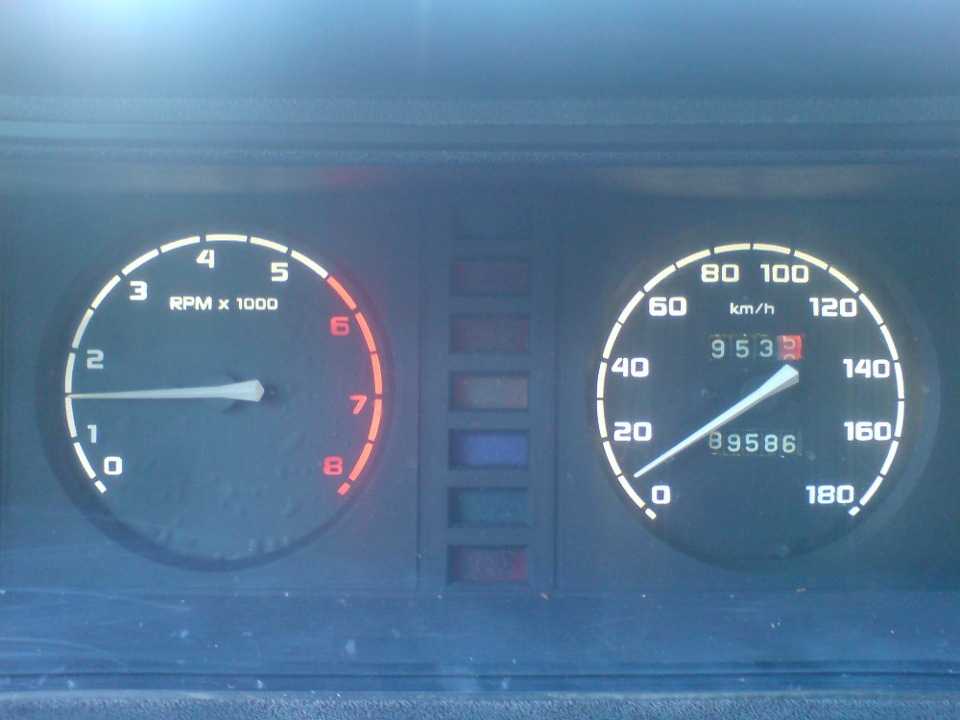

лампочка как ей и положено горит, потом заводим двигатель и она по естественных причинах тухнет

А теперь еще интереснее. Пока писал вам статью «покурив» эту схему еще немного я дошел до мысли посадить на землю 87 контакт реле

при таком подключении сохраняется работоспособность схемы для меня это уже поздно но кому то из вас явно пригодится. Не меняя схемы приборной панели оранжевый +12 через лампочку попадет на коричнево-белый провод и вернется к реле, при замыкании реле РС702 коричнево-белый провод коснется земли и лампочка загорится.

Что и как делать решать конечно вам, но думаю моя статья некоторым из вас поможет победить проблему с лампочкой, и с экономит немалые средства на покупку нового генератора особенно если старый хорошо работает но его плохо подружили с проводкой автомобиля.Ну и извлеките урок что и на проверенных сайтах пишут (и рисуют ) полную ахинею, и для результата нужно проконсультироваться с несколькими источниками.

Где Находится Реле Дворников На Ваз 2107

Где находится реле стеклоочистителей в автомобиле ВАЗ-2107?

Владельцы ВАЗ-2107 должны трансформировать и модернизировать автомобиль по-своему, если, конечно, не возникнет желание довести «чугун» до идеального, что возможно. Это относится к щеткам стеклоочистителей, которые показывают медленную езду на велосипеде.

Средство для чистки ветрового стекла предназначено для тщательной очистки поверхности ветрового стекла, поэтому, если оно не работает эффективно, не повреждается и не тормозит, дорога впереди в дождь или метель становится затруднительной для просмотра.

Функции стеклоочистителя основаны на получении достаточной мощности и бесперебойной работы регулятора. Последняя деталь незаменима в дизайне дворники

, поэтому каждый водитель ВАЗ-2107 должен знать, где является реле, так что он может быть заблокирован в любое время.

Реле управления стеклоочистителями

Стеклоочистители с электродвигателем 12 В. Однако это слишком большая мощность, если предполагается значительное количество постоянного тока. Это уменьшение постоянного тока в цепи реле RS-514, которая регулирует частоту стеклоочистителя. Автомобиль ВАЗ-2107 оснащен двумя стеклоочистителями. одно возможно без перерыва, другое. паузы через 4 секунды.

Реле стеклоочистителя для ВАЗ-2107, В частности, там, где это есть, многие автолюбители заинтересованы, иначе в некоторых случаях невозможно отремонтировать дворники ветрового стекла. Таким образом, механизм размещен под торпедой слева с направляющей на сиденье водителя. Установка осуществляется непосредственно на кузов автомобиля ВАЗ-2107, так как надежные замки выступают из двух винтов, расположенных под кабиной. Проверяя реле, вы можете убедиться, что оно подходит для проводки, на конце которой есть разъем для подключения устройства.

Разъем, отвечающий за подключение штекера, расположен на приборной панели рядом с регулировкой угла наклона фар. Чтобы завершить ремонт, вы должны получить его снизу. Если вы сомневаетесь, что выбрали правильный штекер, выключите его и убедитесь, что дворники работают.

Если рычаг является в положении 1, но дворник не работает, механизм не включается.

Исправить глюки дворники

на классике.

Обзор новой модели сборочных блоков для классики ВАЗ

2104, 2105,2107 производство АВАР 402.3722.

Реле стеклоочистителя выглядит как коробка, окрашенная в черный цвет, к которой подключен провод длиной 15 см. Если вы начнете разбирать его, вы увидите внутри электрическую плату с электронными компонентами. Они собираются вместе и соединяются друг с другом, учитывая дизайн, разработанный дизайнерами, эта схема просто поддерживает реле дворник в работоспособном состоянии.

Для лучшего понимания мы разбираем щетки стеклоочистителей на части:

Электромагнитная катушка.
Микроскопический контроллер HP37.
Конденсатор.
Резистор.

Существует несколько резисторов, но они не так важны, как основной резистор, расположенный рядом с контроллером в правом нижнем углу устройства. Плата содержит 4 провода, которые передают сигналы от щетки стеклоочистителя ВАЗ-2107.

Как работает приемник дворника?

Стеклоочистители установлены на лобовое стекло ВАЗ-2107, они функционируют благодаря слаженной работе двигателя, реле, предохранителя, переключателя и источника питания 12 В. После подачи тока на соленоид стеклоочистителя автоматически подключается подвижная арматура, затем обмотка и, наконец, контакты крышки устанавливаются все ниже и выше.

Что произойдет дальше:

Якорь продолжается до середины, что позволяет отделить контакты сверху и выровнять контакты снизу.
В начале катушки находится кронштейн, оснащенный биметаллической панелью, завернутой в тонкий провод, который просто пропускает ток.
Ток способствует нагреву панели, а затем размыкает контакты.
Через некоторое время панель полностью остывает и занимает прежнее положение.
Когда контакты размыкаются, на катушке отображается ЭДС.
Для подавления электродвижущей силы в механизм встроен резистор 62 кОм.

Из чего состоит реле стеклоочистителей

Реле дворников имеет вид коробочки, окрашенной в черный цвет, к которой подведен провод длиной 15 см. Если приняться за его разборку, внутри можно увидеть электрическую плату, где присутствуют компоненты электроники. Их собирают и подсоединяют друг к другу, учитывая схему, разработанную конструкторами, эта схема как раз поддерживает реле дворников в работоспособном состоянии. Для лучшего понимания разберем по частям устройство реле стеклоочистителей:

Электромагнитная катушка.
Микроскопический контроллер формата ХП37.
Конденсатор.
Резистор.

Есть еще несколько резисторов, но они не так важны, как главный, находящийся около контроллера в правом углу устройства снизу. Плата включает подведенные 4 провода, которые осуществляют передачу сигналов от регулятора дворников ВАЗ-2107.

https://youtube.com/watch?v=O12Xn1N2qOU

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

Убедимся в исправности поступления питания на электродвигатель дворников.
Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
Тянем на себя, и разъединяем скрепление именуемое шлицевым.
Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
Находим отверстия под переключатель.
В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

От аккумулятора отключаем клемму «плюс»;
Тянем на себя накладку и убираем клаксон;
У руля отворачиваем гайку;
Снимаем руль, выбивая его из шлицов;
От колонки руля, отсоединив фиксаторы, снимаем переключатель.
Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

Нужно отключить плюсовую клемму аккумулятора.
Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
Устанавливаем новое реле.
Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Где Находится Реле Дворников На Ваз 2107

Где находится реле стеклоочистителей в автомобиле ВАЗ-2107?

Реле управления стеклоочистителями

не выключаются дворники

———- Сообщение добавлено в 19:22 ———- Предыдущее сообщение добавлено в 19:20 ———-

помогите пожалуйста. включаю дворники они включаются и всё больше не выключаются пока не заглушешь машину. все режимы работают, а когда наверх дёргаю, чтоб один раз они проехали так они начинают чистить и останавливаются как я отпускаю переключатель

———- Сообщение добавлено в 19:22 ———- Предыдущее сообщение добавлено в 19:20 ———-

может быть реле?

У меня была такая проблема на митцухе 9, все облазил, а оказалось от насоса , который стоит на бачке омывателя, клема слетела.

———- Сообщение добавлено в 23:12 ———- Предыдущее сообщение добавлено Вчера в 00:34 ———-

ну помогите плиз

———- Сообщение добавлено в 23:17 ———- Предыдущее сообщение добавлено в 23:16 ———-

Чё те клема далась ищи по всем проводам к бочку.

Не знаете, почему при включении зажигания срабатывают дворники, и не можете это остановить? Можно, конечно, выключить предохранитель и поездить без дворников некоторое время, но проблему надо решать окончательно.

Классический способ решения проблемы сводится, как правило, к двум вариантам: разобрать подрулевой переключатель и почистить внутри, или установить тумблер, отвечающий за отдельное включение дворников. Но на самом деле эффективных решений этой проблемы куда больше.

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

электромагнитная катушка;
резистор и конденсатор;
микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
Открутить 2 винта.
Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Предохранители ВАЗ 2107

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

Расположение реле и плавких предохранителей штыревого типа в монтажном блоке:
Реле включения обогрева заднего стекла.
Реле включения очистителей и омывателей фар.
Реле включения звуковых сигналов (установлена перемычка).
Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
Реле включения дальнего света фар.
Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Вот так выглядит блок

F1 — предохранитель цепи главного реле (7,5А); F2 — предохранитель ЭБУ (7,5А); F3 — предохранитель бензонасоса ВАЗ 2107 (15A); R1 — главное реле; R2 — реле топливного насоса; RЗ — реле электровентилятора.

Примечание: На автомобилях ваз 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей. В монтажном блоке старого образца, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.
