Почему может загореться лампочка аккумулятора?

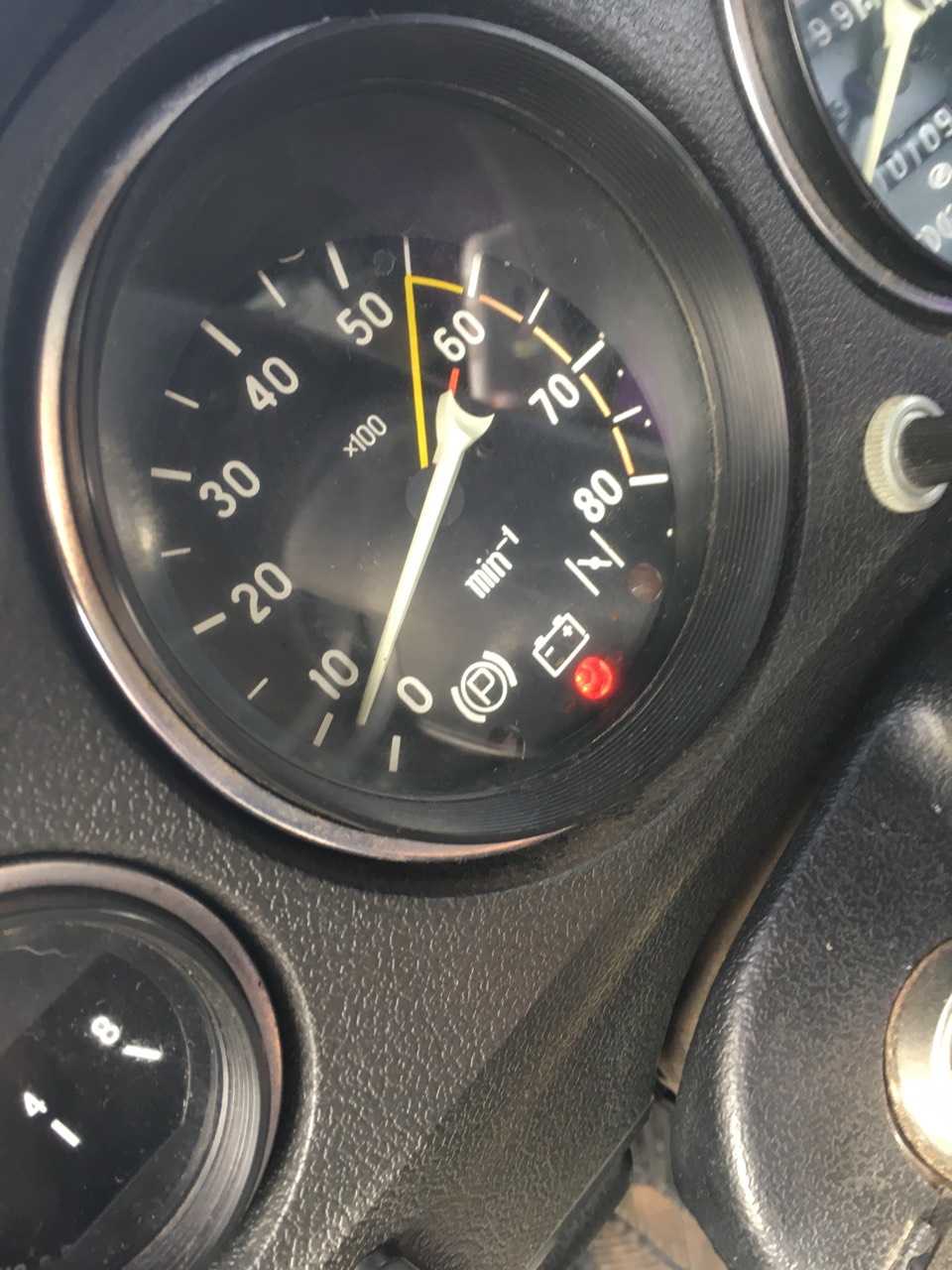

Что происходит, когда на панели горит лампочка аккумулятора?

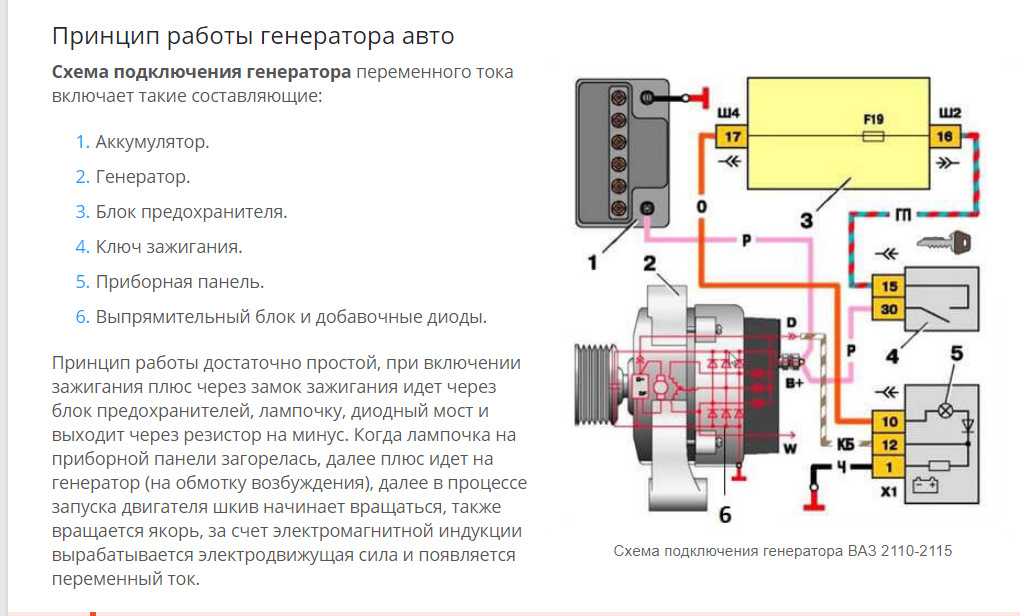

Для решения этой проблемы вы должны знать принцип взаимодействия генератора автомобиля и аккумуляторной батареи. Во время движения аккумуляторная батарея постоянно подзаряжается напряжением 13,6-14,2В. С увеличением оборотов двигателя выходное напряжение на генераторе возрастает. Но этого допускать нельзя. Для ограничения напряжения, в цепь возбуждения ротора врезается маленькое регулирующее реле небольшого размера. Он выполняет задачу нормализации уровня тока даже при повышенном числе оборотов. Поддерживайте напряжение заряда аккумуляторной батареи на наиболее стабильном уровне. Если лампочка аккумулятора горит, значит, зарядка со стороны генератора отсутствует.

Как же работает данная схема? После запуска зажигания через предохранитель напряжение подаётся на контрольную лампу заряда аккумуляторной батареи. Дальше напряжение «+12В» проходит по диоду, встроенному регулирующему реле, о котором мы упоминали выше, щётке, обмотке и контактному кольцу. С возрастанием частоты роторного вращения, повышается и напряжение на фазах. Как результат, выравнивается напряжение на выводах сигнальной лампы аккумуляторной батареи, затем она гаснет. Во время этого аккумулятор заряжается.

Идентификация неисправностей и их причины

Есть множество причин загорания аккумуляторной лампочки на длительное время. Случается это, когда:

• Ослабевает натяжение генераторного ремня, а также наступил его износ и повреждение.

• Перегорает предохранитель, или ухудшается качество контакта разъёмов монтажного блока.

• Сломано регуляторное реле, диодный мост и дополнительные диоды.

• В цепи возбуждения генератора образовался обрыв.

• Снижается качество контакта на аккумуляторных клеммах или генераторном выводе.

• Изношены генераторные щётки.

• Отсутствует качественный контакт провода массы.

Устранение неполадок

– контрольная 12-вольтовая лампочка;

– пара отвёрток: плоская и крестообразная;

– мультиметр;

– ножик;

– пассатижи;

– наждачная бумага для зачистки контактов.

Приступим:

1. Бортовой вольтметр показывает, что заряд подаётся нормально, сигнальная лампа не загорается на панели приборов, аккумуляторная батарея практически разряжена, а на её клеммах заряд около 12В. В данной ситуации необходимо зачистить места, в которых соединяются провода, на самом источнике питания. Если данные процедуры оказались бесполезны, измеряйте уровень напряжения непосредственно на клемме генератора.

Одним щупом мультиметра коснитесь этой клеммы, а другим – массы. Если здешнее напряжение значительно превышает аккумуляторное, зачистите тридцатую клемму. Если будет нужно, провод, идущий к аккумулятору от генератора, стоит заменить.

Выключите зажигание и проверьте диоды мультиметром. При пробое следует их заменить. Проверьте генераторные щитки, достав их и измерив длину. Если она не превышает 5мм, щётки нужно будет заменить.

3. Не загорается сигнальная лампа заряда аккумулятора при повороте ключа в замке. Не срабатывает датчик заряда и разряжена аккумуляторная батарея. Причина кроется в перегорании предохранителя. Обозначается он как F10 с номиналом в 10А. Установите новый предохранитель. Если это не подействовало, тогда причина, возможно, кроется в самом замке или реле зажигания.

4. После включения зажигания отсутствует заряд, но все приборы функционируют, а сигнальная контрольная лампа не горит. Процесс проверки прост. Нужно только снять проводок с клеммы генератора под номером 61 и подключить напрямую к автомобильному кузову, то есть к минусу. Если лампочка начинает гореть, значит, проблема кроется в обмотке возбуждения генератора. Вариант номер два – плохой контакт разъёма. Если после зачистки результат не поменялся, тогда, возможно, перегорела сама лампочка.

5. Лампа заряда продолжает гореть даже после запуска двигателя. При этом зарядка отсутствует или появляется прерывисто. Причина – в недостаточном контакте провода на панели приборов, он может окисляться.

Напоследок можно проверить регулирующее реле. Для этого подайте на него напряжение с аккумуляторной батареи. Если на щётках есть 12В, значит, реле рабочее. Если же нет, тогда его стоит заменить. Если у вас стали появляться какие-либо проблемы с зарядкой аккумуляторной батареи, тогда следует проверить все вышеперечисленные версии. Зачастую неполадка находится «на поверхности», а причиной является плохой контакт, лампочка, которая перегорела или неисправное реле.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?Да Нет

Методы лечения неисправностей зарядки аккумулятора

Сначала стоило бы определиться с контрольной лампой, она может либо моргать, либо постоянно светить. В простонародье ходит «дедовский» метод диагностики генератора. Для этого при заведенном двигателе необходимо отсоединить минусовую клемму аккумулятора. При исправном генераторе двигатель должен продолжать работу, а если заглохнет – ищем проблему в генераторе

Очень важно – данный способ диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, переходим к его диагностике:

снимаем с двигателя генератор;
разбираем его;
проверяем угольные щетки на предмет износа;
при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.

Диодный мост при его неисправности необходимо заменить. Перед заменой его на исправный советуется отыскать причину выхода его из строя.

Вместе с этим проверяем на предмет разрыва либо замыкания катушки ротора и статора. При нахождении неисправности катушек следует их заменить.

Если при проверке вы обнаружили, что генератор исправный, а лампа контроля продолжает светить – проблема может скрываться или в реле-регуляторе, или в реле контрольной лампы. В таком случае решение одно – замена на исправное реле. Если контрольная лампа мигает – на нее не поступает нужное напряжение. Для решения данной проблемы необходимо зачистить наждачной бумагой окисленные контакты генератора.

голоса

Рейтинг статьи

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки

p, blockquote 27,0,0,0,0 —>

1. Не светится вообще, ни при каких условиях

Наиболее вероятным является выход из строя самой лампы.

p, blockquote 28,0,0,0,0 —>

Доступ к ней можно осуществить, только демонтировав приборную панель. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Если оно находится в пределах от 13, до 14,5 Вольт, значит система зарядки в норме.

p, blockquote 29,0,0,0,0 —>

Следует проверить предохранители, обслуживающие приборную панель. Можно отключить-подключить разъем приборной панели. Иногда можно, не снимая приборную панель, нащупать гнездо лампочки генератора сзади панели и, вращая на четверть оборота против часовой стрелки, снять лампу. После этого ее необходимо прозвонить и, в случае неисправности, заменить.

p, blockquote 30,0,0,0,0 —>

Отсутствие свечения лампочки может быть следствием обрыва проводки, идущей к генератору. Толстый провод (плюсовой зарядный) оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить.

p, blockquote 31,0,0,0,0 —>

Следует проверить наличие напряжения аккумулятора на контакте толстого провода генератора. Тонкий проводник, идущий на генератор, часто бывает неисправен.

p, blockquote 32,0,0,0,0 —>

2. Лампочка зарядки аккумулятора не горит, но зарядка есть

Возможные неисправности – обрыв нити накала лампочки или неисправность контактов приборной панели. Многие автолюбители, зная, что аккумулятор заряжается, пренебрегают этой неисправностью, и продолжают эксплуатировать автомобиль. До поры, до времени.

p, blockquote 34,0,0,0,0 —>

Свечение лампочки зарядки аккумулятора может отсутствовать при плохой «массе». Если автомобиль заводится от аккумулятора нормально, возможно, нарушен контакт между кузовом автомобиля и минусовой клеммой АКБ, кузовом автомобиля и двигателем. Это довольно частая неисправность, даже для автомобилей с небольшим пробегом.

p, blockquote 36,0,0,0,0 —> adsp-pro-2 —>

3. Мигает во время движения

Моргание лампочки – свидетельство «провалов» напряжения генератора. Лучше, конечно, в таком случае продиагностировать напряжение бортовой сети в динамическом режиме.

p, blockquote 37,0,0,0,0 —>

Это позволяет сделать даже простейший OBD-сканер

После подключения к автомобилю сканера, следует в движении обратить внимание на колебания напряжения бортовой сети, меняя ритм движения, включая-выключая различные электроприборы

p, blockquote 38,0,0,0,0 —>

Возможные причины такой неисправности – замыкания электропроводки, пробуксовывание шкива генератора

Особое внимание следует уделить проблеме, если моргание сопровождается наличием посторонних запахов в салоне горючего происхождения. Замыкание электропроводки – главный враг автолюбителя (после ДТП и гаишников 😉 )

p, blockquote 39,0,0,0,0 —>

4. Работает в штатном режиме, но зарядка отсутствует

В этом случае следует обратить внимание на качество клемм, надежность «массы» в соединениях минусовая клемма АКБ – кузов автомобиля, кузов автомобиля – двигатель. В отдельных случаях система электроники может сбоить и не видеть отсутствие зарядки

p, blockquote 40,0,0,0,0 —>

Каждый автолюбитель, начиная движение, должен в обязательном порядке проверить показания приборов контроля, в том числе и индикатора заряда АКБ.

p, blockquote 41,0,0,0,0 —>

Чем можно обработать двери автомобиля от замерзания в холодное время года.

Видео — в чем может быть проблема, если горит лампочка зарядки аккумулятора, но зарядка есть:

p, blockquote 43,0,0,0,0 —> p, blockquote 44,0,0,0,1 —>

Проверка датчика уровня топлива мультиметром

После визуального осмотра также может потребоваться проверка при помощи мультиметра. Другими словами, чтобы понять, почему не работает датчик топлива, указанный датчик также проверяется в режиме омметра.

Дело в том, что резистор может со временем изменить сопротивление, что приводит к неверным показаниям датчика. Сопротивление нужно проверять на пустом баке, заполненном на 50% и полном. Если выявлено, что сопротивление не соответствует норме, лучше сразу ставить новый датчик.

Также добавим, что если после установки нового ДУТ датчик не точно определяет уровень топлива в баке, часто это происходит по причине того, что сопротивление отклоняется от номинального. Фактически, можно говорить о том, что установлен неподходящий датчик.

Как правило, при выборе важно учитывать, что хотя датчики уровня топлива визуально похожи, при этом обычно имеют разные номиналы сопротивлений. На деле, именно это и приводит к ошибкам

По этой причине нужно приобретать именно такой датчик, который имеет нужное сопротивление.

Поплавок датчика уровня топлива и другие неполадки

В случаях, когда не работает указатель уровня топлива, в ряде случаев напрямую связаны с поплавком. Поплавки могут быть двух типов:

пустотелый поплавок, выполненный из пластика или тонкого металла;
так называемый «пенопластовый» поплавок, который изготовлен из пористой основы;

В первом случае поплавок может постепенно изнашиваться и повреждаться, стрелка указателя уровня топлива постепенно все сильнее и сильнее не доходит до максимума при заправке полного бака.

Внутрь полого поплавка может проникать топливо, в результате чего датчик уровня показывает неверные данные. Чтобы устранить проблему и выполнить ремонт, необходима замена поплавка датчика уровня топлива в баке.

Также нужно понимать, что если врет датчик топлива, не следует исключать вероятность механического повреждения самого бензобака. Если бак поврежден, тогда поплавок может попросту заедать.

Как правило, в этом случае указатель точно работает, однако диапазон сильно ограничен. Еще стрелка уровня топлива может «застревать» только в одном положении. На деле проблема не самая безобидная и часто для решения требуется полная замена бензобака.

Кстати, часто при покупке машины с пробегом можно услышать от продавца, что недавно выполнялась чистка сетки бензонасос а или замена топливного насоса, после чего перестал работать датчик уровня топлива и т.д.

Моргает лампочка зарядки аккумулятора ВАЗ-2106: причины, ремонт

В некоторых случаях происходит так, что одна из контрольных ламп после запуска мотора остается светить. Если остается работать лампа контроля давления масла – это говорит о необходимости отправить силовой агрегат на СТО. Если остается светить или моргает лама контроля заряда аккумуляторной батареи – паниковать не стоит.

Итак, если на ВАЗ-2106 моргает лампочка зарядки, это может свидетельствовать о двух неисправностях в вашем автомобиле. Давайте подробнее ознакомимся с системой зарядки и изучим возможные неисправности.

Устройство системы зарядки и генератор

Перед тем как начинать какой-либо ремонт автомобиля, необходимо выучить и понять по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, однако для возбуждения генератора необходим ток на его статоре. Когда обороты генератора выходят на рабочую норму, в возбужденном состоянии на роторной обмотке появляется индукционный ток. Напряжение при помощи угольных щеток с контактных колец передается на коллектор (очень похож на коллектор электромотора).

На пути тока, снятого угольными щетками, находится диодный мост. Так как аккумулятору для зарядки необходим постоянный ток, а с обмотки генератора выходит переменный ток, для его выпрямления установлен диодный мост.

После получения постоянного тока электричество поступает на плюсовую клемму аккумуляторной батареи и на реле зарядки. Данное реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют его реле контрольной лампы аккумулятора.

Разберемся с принципом работы самого реле: на катушку, в которой находится сердечник из стали, подается ток. Между сердечником и катушкой возникает магнитное поле, которое притягивает к себе пластину, а пластина, в свою очередь, размыкает контакты другой цепи. В этой цепи и подсоединена контрольная лампа. То есть в замкнутом положении ток на контрольную лампу поступает, а при разрыве контактов не поступает.

Методы лечения неисправностей зарядки аккумулятора

Итак, с принципом работы зарядки аккумулятора на ВАЗ-2106 разобрались. Теперь разберемся с возможными неполадками в данной системе.

Очень важно – данный способ диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, переходим к его диагностике:

снимаем с двигателя генератор;
разбираем его;
проверяем угольные щетки на предмет износа;
при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.

Панель приборов автомобиля, значение индикаторов — подробная инструкция

Приборная панель автомобиля — неотъемлемая составляющая каждого современного авто. Панель приборов автомобиля содержит множество не понятных на первый взгляд индикаторов и пиктограмм, задача которых — вовремя сигнализировать обо всех изменениях в работе мотора, а также информирование водителя о возможных поломках на ранней ее стадии.

Так уж повелось, что большинство этих мини-значков и надписей, простому водителю — понять либо не дано, либо просто не хочется, почему так, я объяснять не буду, поскольку у каждого свое объяснение этому. Есть также те, кто дезинформирован продавцами-консультантами, которые либо сами не имеют понятия, что обозначает та или иная надпись или загоревшиеся лампочки на приборной панели, либо умышленно «запутывают» покупателей, утверждая, что они совершенно безвредны и не играют никакой роли. На самом деле такие ответы, ни что иное как — неумелое маскирование своей некомпетентности, не более. Горящие «неважные» индикаторы на приборной панели могут сигнализировать о серьезных проблемах, к примеру, о неисправностях лямбда-зонда, или топливного насоса, тормозной системы или любого другого дорогостоящего механизма, который на скорости может выкинуть серьезный номер, с тяжелыми последствиями…

Как вы уже, наверное, догадались, сегодня мы поговорим о нюансах и особенностях приборной панели, а также о том, какие лампочки на приборной панели, за что отвечают и когда они гореть должны, а когда нет.

Для начала, я предлагаю вам внимательно посмотреть на панель приборов автомобиля, и задать себе вопрос: все ли из того, что изображено на ней, вам понятно? Если да — я вас поздравляю, у вас, скорее всего, не возникнет проблем со своевременным выявлением поломок и неисправностей, если же ответ — нет и приборная панель автомобиля для вас не более чем красивая подсветка и симпатичные огоньки, тогда статья будет для вас полезной.

Итак, по порядку.

Прежде всего, включите зажигание автомобиля, при этом не запускайте двигатель. На приборной панели должно загореться большое количество красных, зеленых и прочих лампочек. Индикаторы на приборной панели, а также изображение самих пиктограмм может отличаться в зависимости от производителя и класса автомобиля, однако при включении зажигания автомобиля обязательно должны засветиться:

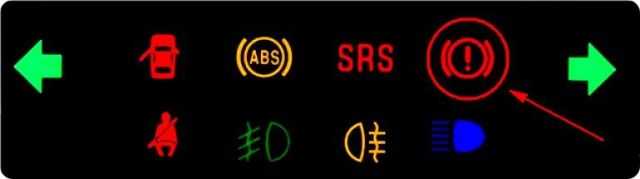

1. Индикатор аварийного давления масла (загорается в случае снижения давления масла ниже отметки 0,3 кг на см2),

2. Лампочка отсутствия заряженного аккумулятора (не пугайтесь это нормально),

3. Индикатор ручного тормоза,

4. Ну и, конечно же, лампочка включенной цепи накала свечей, если у вас дизельный двигатель.

Индикатор свечей накала погаснет спустя несколько секунд, это, прежде всего, зависит от температуры окружающей среды и самого двигателя. Секунды через 3 произойдет легкий характерный щелчок реле под капотом автомобиля, он сигнализирует о снижении напряжения накала свечей.

Далее произведите запуск мотора. Все лампочки на приборной панели, имеющие красный цвет, за исключением индикатора ручника — должны «потухнуть». Кстати, не забудьте убедиться в его исправности, а также в правильном функционировании датчика ручного тормоза. Для этого достаточно его затянуть и опустить обратно, при этом наблюдайте за поведением лампочки, она должна реагировать на эти действия.

По истечению 10-15 секунд заглушите мотор и включите зажигание автомобиля (двигатель при этом не заводите). У исправного мотора в работоспособном состоянии индикатор аварийного давления масла не будет гореть, так как в масляной системе будет высокое давление масла. Из-за хорошей плотности соединений во всех деталях (подшипники, коленчатый вал) масло будет медленно снижаться. Все довольно просто, чем меньше зазоры, тем меньше износ мотора, следовательно, тем больше времени необходимо лампочке аварийного масляного давления для того, чтобы загореться. У исправного мотора в хорошем состоянии время снижения масляного давления равно примерно 5 секунд, если же индикатор загорелся мгновенно — износ двигателя довольно большой.

Постигнув эти азы, вы сможете самостоятельно вовремя предотвращать появление серьезных поломок, все, что от вас требуется — быть внимательным и смотреть на панель приборов автомобиля. В случае загорания того или иного индикатора, примите необходимые для устранения неисправности меры или посоветуйтесь со специалистом.

Разрядившаяся аккумуляторная батарея

Список самых частых вопросов по проблеме

Немало можно встретить и дополнительных вопросов, связанных с работой лампы заряда аккумулятора. Итак, если лампа:

«Горит вполнакала»

Тут первым делом рекомендуют смотреть на диодный мост, дальше уже можно на щётки генератора, проверить массу. Хотя кое-кому даже рекомендовали капнуть в замок зажигания WD-40, якобы ключ слегка не возвращается. И помогало!

«Периодически светится на холостых, пониженных/высоких оборотах»

Для начала следует проверить ремень генератора и его натяжение, далее можно грешить на диодный мост и регулятор напряжения. В случае с высокими оборотами всё дело может быть также в уставшем состоянии щёток генератора.

«Моргает»

В данном случае причину нужно искать в окислившихся или засорившихся контактах (на АКБ в том числе) и разъёмы. Так что смотрим, ищем и чистим. Также может быть неисправен регулятор напряжения. Стоит также проверить предохранители и диодный мост.

«Загорается на холодном двигателе»

Данное явление чаще сигнализирует о необходимости замены АКБ

Здесь причиной может быть аккумулятор, т. к. после холодного старта он будет потреблять тока больше обычного, посему может иметь место просадка напряжения, особенно если АКБ «дохлая». Или же дело может быть в плохих контактах или даже ремне натяжения, который может поначалу проскальзывать из-за попавшего на него тосола или какой другой жидкости.

«Горит, хотя зажигание выключено»

Возможно, пробой диодов, также ещё одной причиной может быть неисправность в контактной группе зажигания и даже установленная нештатная сигнализация.

«Горит, но зарядка-то идёт!»

Как нетрудно заметить, в подавляющем числе описанных ситуаций проблема практически всегда на поверхности. Либо что-то не так с контактами, либо подвёл предохранитель, либо диод пробитый или же неисправность стабилизатора напряжения вылезла.

Почему может гореть лампа зарядки АКБ?

Основная причина, почему может гореть контрольная лампа заряда аккумулятора, это неисправность генератора. Перечислим наиболее частые виды поломок:

обрыв обмотки ротора или статора;
износ токосъемных графитовых щеток.

Индикаторная лампа

Иногда встречаются и другие причины, не связанные с генератором:

натяжение ремня, соединяющего генератор с двигателем, ослабло;
ремень порвался;
перегорел предохранитель;
вышло из строя реле индикаторной лампы;
перегорел диодный мост;
плохой контакт на клеммах АКБ;
пропал контакт с «массой».

Чтобы ответить на вопрос, сколько может проехать автомобиль при поломке генератора, нужно знать емкость АКБ, уровень зарядки, сколько электроэнергии потребляет данное транспортное средство. Это может быть промежуток времени от десяти минут до двух часов.

Причины, почему нет зарядки в автомобиле ВАЗ 2106

1. Износ щеток генератора. В этом случае аккумулятор не будет заряжаться.

2. Перегорание одного или нескольких диодов генератора также может быть причиной слабой зарядки батареи.

3. Неисправность реле зарядки на ВАЗ 2106.

4. Повреждение статора или ротора.

5. Недостаточное натяжение ремня генератора.

6. Повреждение или неисправность предохранителя также является причиной плохой зарядки аккумулятора.

Смотри: 5 причин, почему ВАЗ 2110 не class=»aligncenter» width=»600″ height=»206″

Схема зарядки аккумулятора ВАЗ 2106 предусматривает наличие постоянного напряжения от 13,5 до 14,3 В, независимо от оборотов двигателя. Однако бывают случаи, когда на средних оборотах двигателя напряжение заметно «просаживается» при включении дополнительной нагрузки. При возникновении такого явления необходимо проверить натяжение ремня генератора и отрегулировать его. Слабый контакт на клеммах аккумуляторной батареи иногда также приводит к такому эффекту.

Если же напряжение на клеммах батареи выше указанных пределов, надо проверить все контакты, начиная от плюсового вывода батареи до реле-регулятора напряжения. Если все контакты в норме, то реле-регулятор подлежит замене.

Своевременный уход за электрооборудованием автомобиля, состоянием контактов и клемм аккумуляторной батареи, регулярная проверка натяжения ремня и уровня электролита в аккумуляторе позволит двигателю вашего автомобиля работать долго и без проблем, а вам – избежать многих неисправностей в дороге.

Генератор приводится в действие от коленчатого вала посредством клино-ременной передачи. Выпрямитель, встроенный в генератор, преобразует его ток в постоянный. Далее реле-регулятор напряжения поддерживает его величину в пределах от 13,5 до 14,3 В. Реле-регуляторы старого типа работали на принципе механического замыкания-размыкания контактов в зависимости от напряжения генератора. Такие приборы требовали дополнительной регулировки в процессе эксплуатации.

Современная схема реле зарядки ВАЗ 2106 имеет в составе электронный регулятор напряжения, полностью построенный на дискретных элементах, и на протяжении всего срока своей службы дополнительного вмешательства в свою работу не требует. Однако применение таких устройств требует дополнительных мер безопасности. Так, при заведенном двигателе запрещается снимать клеммы с аккумуляторной батареи во избежание поломок реле-регуляторов нового образца.

Реле контрольной лампы, обеспечивающее появление индикации при пропадании напряжения зарядки аккумулятора, представляет собой обычное электромагнитное реле с нормально замкнутыми контактами. Одна клемма катушки реле через замок зажигания подсоединена к плюсовой клемме аккумуляторной батареи. Другой контакт соединяется с выводом +12 В генератора. Нормально замкнутые контакты реле соответственно подключены к +12 В батареи (через контакты замка зажигания), и к сигнальной лампе.

При повороте ключа напряжение аккумуляторной батареи появляется на контактах реле и лампа наличия зарядки загорается. При заведенном же двигателе появляется и напряжение на выходе генератора, которое поступает на выводы электромагнитного реле. При достижении величины около 7,5 В магнитное поле соленоида увеличивается настолько, что притягивает якорь, и контакты, через которые на лампу зарядки поступает напряжение от аккумулятора, размыкаются. При этом сигнальная лампа гаснет.
